CITROEN C4 CACTUS 2019 Instrukcja obsługi (in Polish)

19
Stopa na pedale
hamulcaŚwieci w
sposób ciągły. Brak lub zbyt słaby nacisk na pedał
hamulca.W pojeździe ze sterowaną skrzynią biegów ustawić
wybierak w położeniu N , aby uruchomić silnik.
W pojeździe z
automatyczną skrzynią biegów przed
zwolnieniem hamulca postojowego przy pracującym
silniku, aby przesunąć dźwignię z
położenia P.
Miga.W przypadku pojazdów ze sterowaną skrzynią
biegów zbyt długie przytrzymywanie pojazdu na
wzniesieniu za pomocą pedału przyspieszenia
spowoduje przegrzanie sprzęgła.Użyć pedału hamulca i/lub hamulca
postojowego.
Automatyczna
praca
wycieraczek Świeci w

sposób ciągły. Funkcja automatycznej pracy wycieraczek przedniej szyby jest
włączona.
Kontrolka
Stan Przyczyna Działania/uwagi
Kontrolki w kolorze czarnym/białym
1
Przyrządy pokładowe

20
Wskaźniki
Wskaźnik serwisowy
Wskaźnik ser wisowy jest wyświetlany
w zestawie wskaźników. W zależności od
wersji:
-

w l
inii wyświetlania całkowitego przebiegu
wyświetla się odległość pozostała do
następnego przeglądu lub odległość
przejechana od poprzedniego terminu
przeglądu poprzedzona znakiem „-”,
-

k
omunikat alarmowy sygnalizuje odległość
oraz okres do następnego przeglądu.
Kontrolka Stan PrzyczynaDziałania/uwagi
Klucz
serwisowy Świeci przez pewien
czas po włączeniu
zapłonu. Przebieg do
następnego
przeglądu między
3000
km a 1000 km.
Świeci w
sposób
ciągły po włączeniu
zapłonu. Pozostały przebieg
do przeglądu poniżej
1000
km.Jak najszybciej
wykonać przegląd
pojazdu.
+
Symbol
klucza
serwisowego
migaPo włączeniu zapłonu
miga, a następnie
świeci w
sposób
c i ą g ł y.
W wersjach Diesel
BlueHDi świeci
również kontrolka
serwisowa. Minął termin
przeglądu.
Jak najszybciej
wykonać przegląd
pojazdu.
Wyświetlana odległość (w
kilometrach
lub milach) jest obliczona na podstawie
liczby przebytych kilometrów i czasu od
ostatniego przeglądu.
W przypadku zbliżającego się terminu
przeglądu może się włączyć alarm.
Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie należy wyzerować
wskaźnik serwisowy.
W przypadku wykonania przeglądu we
własnym zakresie:
F

W
yłączyć zapłon.
F

N
acisnąć i przytrzymać przycisk znajdujący
się na końcu dźwigni przełącznika świateł.
F

W
łączyć zapłon. Wyświetlacz rozpoczyna
odliczanie do tyłu.
F

G
dy wyświetlacz wskazuje „=0”, zwolnić
przycisk. Symbol klucza znika.
Jeżeli po wykonaniu tej czynności trzeba
odłączyć akumulator, należy zaryglować
samochód i
odczekać co najmniej
pięć minut, aby zerowanie zostało
zarejestrowane.
Przyrządy pokładowe

21
F W menu Jazda/Samochód
wybrać kartę „ Funkcje jazdy ”,
a
następnie „ Diagnostyka ”.
Na ekranie wyświetla się informacja ser wisowa.

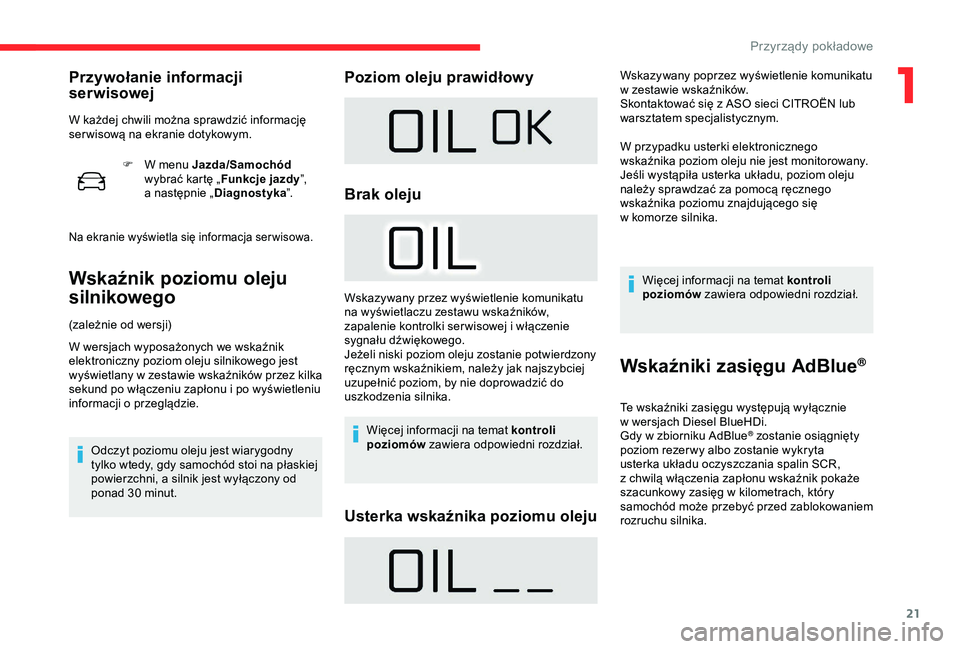

Wskaźnik poziomu oleju
silnikowego
(zależnie od wersji)
W wersjach wyposażonych we wskaźnik
elektroniczny poziom oleju silnikowego jest
wyświetlany w
zestawie wskaźników przez kilka
sekund po włączeniu zapłonu i
po wyświetleniu
informacji o
przeglądzie.
Odczyt poziomu oleju jest wiarygodny
tylko wtedy, gdy samochód stoi na płaskiej
powierzchni, a
silnik jest wyłączony od
ponad 30
minut.
Poziom oleju prawidłowy
Brak oleju
Wskazywany przez wyświetlenie komunikatu
na wyświetlaczu zestawu wskaźników,
zapalenie kontrolki ser wisowej i włączenie
sygnału dźwiękowego.
Jeżeli niski poziom oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej
uzupełnić poziom, by nie doprowadzić do
uszkodzenia silnika.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni rozdział.
Usterka wskaźnika poziomu oleju
Wskazywany poprzez wyświetlenie komunikatu
w
zestawie wskaźników.
Skontaktować się z
ASO sieci CITROËN lub
warsztatem specjalistycznym.
W przypadku usterki elektronicznego
wskaźnika poziom oleju nie jest monitorowany.
Jeśli wystąpiła usterka układu, poziom oleju
należy sprawdzać za pomocą ręcznego
wskaźnika poziomu znajdującego się
w
komorze silnika.Więcej informacji na temat kontroli
poziomów zawiera odpowiedni rozdział.Przywołanie informacji
serwisowej
W każdej chwili można sprawdzić informację
ser wisową na ekranie dotykowym.
Wskaźniki zasięgu AdBlue®
Te wskaźniki zasięgu występują wyłącznie
w
wersjach Diesel BlueHDi.
Gdy w
zbiorniku AdBlue
® zostanie osiągnięty
poziom rezer wy albo zostanie wykryta
usterka układu oczyszczania spalin SCR,
z

chwilą włączenia zapłonu wskaźnik pokaże
szacunkowy zasięg w

kilometrach, który
samochód może przebyć przed zablokowaniem
rozruchu silnika.
1
3U]\U]
G\SRN

22

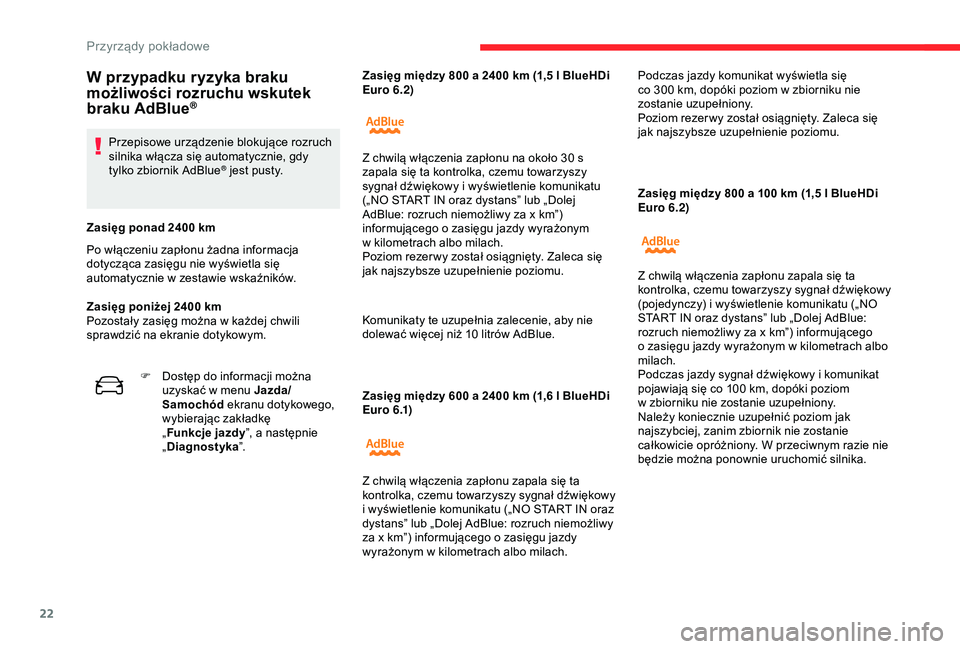

Zasięg między 600 a 2400 km (1,6 l BlueHDi
E u r o 6 .1) Zasięg między 800 a
100 km (1,5 l BlueHDi
Euro 6.2)
W przypadku ryzyka braku
możliwości rozruchu wskutek
braku AdBlue
®
Przepisowe urządzenie blokujące rozruch
silnika włącza się automatycznie, gdy
tylko zbiornik AdBlue
® jest pusty.
Zasięg ponad 2400

km
Po włączeniu zapłonu żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w

zestawie wskaźników.
Zasięg poniżej 2400

km
Pozostały zasięg można w
każdej chwili
sprawdzić na ekranie dotykowym. Zasięg między 800 a
2400 km (1,5 l BlueHDi
Euro 6.2)
Komunikaty te uzupełnia zalecenie, aby nie
dolewać więcej niż 10
litrów AdBlue.
F

D

ostęp do informacji można
uzyskać w

menu Jazda/
Samochód ekranu dotykowego,
wybierając zakładkę
„ Funkcje jazdy ”, a
następnie
„ Diagnostyka ”. Z chwilą włączenia zapłonu na około 30 s
zapala się ta kontrolka, czemu towarzyszy
sygnał dźwiękowy i
wyświetlenie komunikatu
(„NO START IN oraz dystans” lub „Dolej
AdBlue: rozruch niemożliwy za x km”)
informującego o
zasięgu jazdy wyrażonym
w
kilometrach albo milach.
Poziom rezer wy został osiągnięty. Zaleca się
jak najszybsze uzupełnienie poziomu.
Z chwilą włączenia zapłonu zapala się ta
kontrolka, czemu towarzyszy sygnał dźwiękowy
i
wyświetlenie komunikatu („NO START IN oraz
dystans” lub „Dolej AdBlue: rozruch niemożliwy
za x km”) informującego o
zasięgu jazdy
wyrażonym w
kilometrach albo milach.Podczas jazdy komunikat wyświetla się
co 300
km, dopóki poziom w zbiorniku nie
zostanie uzupełniony.
Poziom rezer wy został osiągnięty. Zaleca się
jak najszybsze uzupełnienie poziomu.
Z chwilą włączenia zapłonu zapala się ta
kontrolka, czemu towarzyszy sygnał dźwiękowy
(pojedynczy) i
wyświetlenie komunikatu („NO
START IN oraz dystans” lub „Dolej AdBlue:
rozruch niemożliwy za x km”) informującego
o
zasięgu jazdy wyrażonym w kilometrach albo
milach.
Podczas jazdy sygnał dźwiękowy i
komunikat
pojawiają się co 100
km, dopóki poziom
w
zbiorniku nie zostanie uzupełniony.
Należy koniecznie uzupełnić poziom jak
najszybciej, zanim zbiornik nie zostanie
całkowicie opróżniony. W przeciwnym razie nie
będzie można ponownie uruchomić silnika.
Przyrządy pokładowe

23

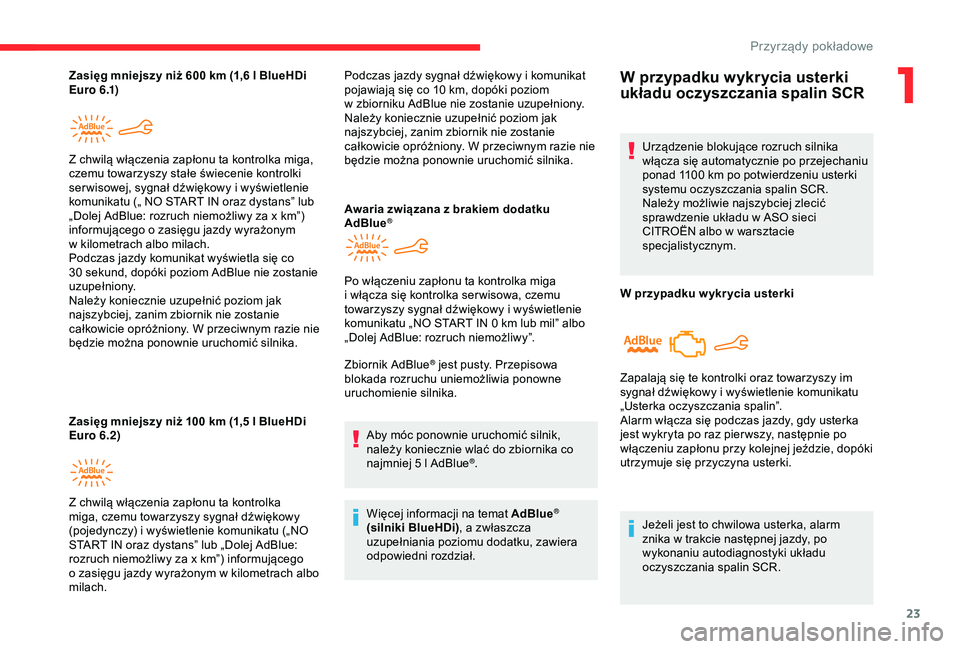

Zasięg mniejszy niż 600 km (1,6 l BlueHDi
E u r o 6 .1)
Zasięg mniejszy niż 100
km (1,5 l BlueHDi
Euro 6.2) Z chwilą włączenia zapłonu ta kontrolka miga,
czemu towarzyszy stałe świecenie kontrolki
ser wisowej, sygnał dźwiękowy i
wyświetlenie
komunikatu („ NO START IN oraz dystans” lub
„Dolej AdBlue: rozruch niemożliwy za x km”)
informującego o
zasięgu jazdy wyrażonym
w
kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30
sekund, dopóki poziom AdBlue nie zostanie
uzupełniony.
Należy koniecznie uzupełnić poziom jak
najszybciej, zanim zbiornik nie zostanie
całkowicie opróżniony. W przeciwnym razie nie
będzie można ponownie uruchomić silnika.
Z chwilą włączenia zapłonu ta kontrolka
miga, czemu towarzyszy sygnał dźwiękowy
(pojedynczy) i
wyświetlenie komunikatu („NO
START IN oraz dystans” lub „Dolej AdBlue:
rozruch niemożliwy za x km”) informującego
o
zasięgu jazdy wyrażonym w kilometrach albo
milach. Podczas jazdy sygnał dźwiękowy i
komunikat
pojawiają się co 10 km, dopóki poziom
w
zbiorniku AdBlue nie zostanie uzupełniony.
Należy koniecznie uzupełnić poziom jak
najszybciej, zanim zbiornik nie zostanie
całkowicie opróżniony. W przeciwnym razie nie
będzie można ponownie uruchomić silnika.
Awaria związana z
brakiem dodatku
AdBlue
®
Po włączeniu zapłonu ta kontrolka miga
i włącza się kontrolka ser wisowa, czemu
towarzyszy sygnał dźwiękowy i
wyświetlenie
komunikatu „NO START IN 0
km lub mil” albo
„Dolej AdBlue: rozruch niemożliwy”.
Zbiornik AdBlue
® jest pusty. Przepisowa
blokada rozruchu uniemożliwia ponowne
uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
należy koniecznie wlać do zbiornika co
najmniej 5 l AdBlue
®.
Więcej informacji na temat AdBlue
®
(silniki BlueHDi) , a

zwłaszcza
uzupełniania poziomu dodatku, zawiera
odpowiedni rozdział.
W przypadku wykrycia usterki
układu oczyszczania spalin SCR
Urządzenie blokujące rozruch silnika
włącza się automatycznie po przejechaniu
ponad 1100
km po potwierdzeniu usterki
systemu oczyszczania spalin SCR.
Należy możliwie najszybciej zlecić
sprawdzenie układu w
ASO sieci
CITROËN albo w
warsztacie
specjalistycznym.
W przypadku w ykr ycia usterki
Jeżeli jest to chwilowa usterka, alarm
znika w
trakcie następnej jazdy, po
wykonaniu autodiagnostyki układu
oczyszczania spalin SCR.
Zapalają się te kontrolki oraz towarzyszy im
sygnał dźwiękowy i
wyświetlenie komunikatu
„Usterka oczyszczania spalin”.
Alarm włącza się podczas jazdy, gdy usterka
jest wykryta po raz pier wszy, następnie po
włączeniu zapłonu przy kolejnej jeździe, dopóki
utrzymuje się przyczyna usterki.
1
Przyrządy pokładowe

24

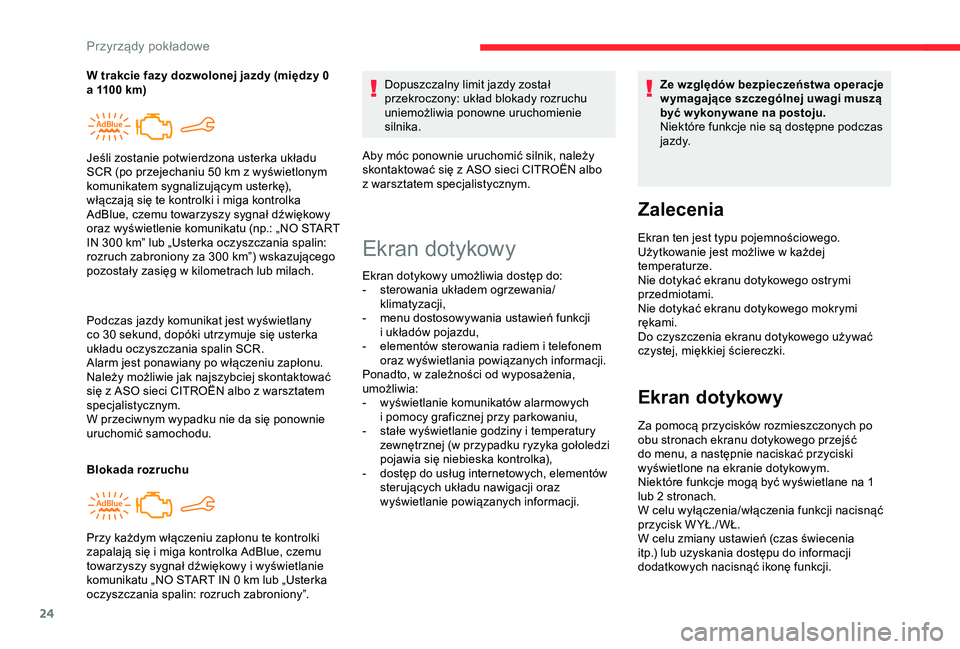

Podczas jazdy komunikat jest wyświetlany
co 30 sekund, dopóki utrzymuje się usterka
układu oczyszczania spalin SCR.
Alarm jest ponawiany po włączeniu zapłonu.
Należy możliwie jak najszybciej skontaktować
się z
ASO sieci CITROËN albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie da się ponownie
uruchomić samochodu.
Blokada rozruchu Dopuszczalny limit jazdy został
przekroczony: układ blokady rozruchu
uniemożliwia ponowne uruchomienie
silnika.
Aby móc ponownie uruchomić silnik, należy
skontaktować się z ASO sieci CITROËN albo
z warsztatem specjalistycznym.
W trakcie fazy dozwolonej jazdy (między 0
a 1100 km)
Jeśli zostanie potwierdzona usterka układu
SCR (po przejechaniu 50 km z wyświetlonym
komunikatem sygnalizującym usterkę),
włączają się te kontrolki i miga kontrolka
AdBlue, czemu towarzyszy sygnał dźwiękowy
oraz wyświetlenie komunikatu (np.: „NO START
IN 300 km” lub „Usterka oczyszczania spalin:
rozruch zabroniony za 300 km”) wskazującego
pozostały zasięg w kilometrach lub milach.
Przy każdym włączeniu zapłonu te kontrolki
zapalają się i miga kontrolka AdBlue, czemu
towarzyszy sygnał dźwiękowy i wyświetlanie
komunikatu „NO START IN 0
km lub „Usterka
oczyszczania spalin: rozruch zabroniony”.
Ekran dotykowy
Ekran dotykowy umożliwia dostęp do:
- s terowania układem ogrzewania/
klimatyzacji,
-

m
enu dostosowywania ustawień funkcji
i
układów pojazdu,
-

e
lementów sterowania radiem i telefonem
oraz wyświetlania powiązanych informacji.
Ponadto, w
zależności od wyposażenia,
umożliwia:
-

w
yświetlanie komunikatów alarmowych
i
pomocy graficznej przy parkowaniu,
-

s
tałe wyświetlanie godziny i temperatury
zewnętrznej (w
przypadku ryzyka gołoledzi
pojawia się niebieska kontrolka),
-

d
ostęp do usług internetowych, elementów
sterujących układu nawigacji oraz
wyświetlanie powiązanych informacji. Ze względów bezpieczeństwa operacje
w ymagające szczególnej uwagi muszą
być w ykonywane na postoju.
Niektóre funkcje nie są dostępne podczas
j a zd y.
Zalecenia
Ekran ten jest typu pojemnościowego.
Użytkowanie jest możliwe w
każdej
temperaturze.
Nie dotykać ekranu dotykowego ostrymi
przedmiotami.
Nie dotykać ekranu dotykowego mokrymi
rękami.
Do czyszczenia ekranu dotykowego używać
czystej, miękkiej ściereczki.
Ekran dotykowy
Za pomocą przycisków rozmieszczonych po
obu stronach ekranu dotykowego przejść
do menu, a
następnie naciskać przyciski
wyświetlone na ekranie dotykowym.
Niektóre funkcje mogą być wyświetlane na 1
lub 2 stronach.
W celu wyłączenia/włączenia funkcji nacisnąć
przycisk W YŁ./ WŁ.
W celu zmiany ustawień (czas świecenia
itp.) lub uzyskania dostępu do informacji
dodatkowych nacisnąć ikonę funkcji.
Przyrządy pokładowe

25
Radio Media.
Patrz rozdział „ Audio i telematyka”.
Mirror Screen lub nawigacja
online* .
Patrz rozdział „ Audio i
telematyka”.
Klimatyzacja.
Umożliwia sterowanie ustawieniami
temperatury, natężenia nawiewu itd.

Więcej informacji na temat ogrzewania ,
klimatyzacji sterowanej ręcznie oraz
klimatyzacji automatycznej zawierają
odpowiednie rozdziały.
Telefon.
Patrz rozdział „ Audio i
telematyka”.
Aplikacje.
Umożliwia wyświetlanie dostępnych
usług towarzyszących.
Patrz rozdział „ Audio i
telematyka”.
Pojazd lub Jazda*.
Umożliwia włączanie, wyłączanie
i ustawianie parametrów niektórych funkcji.
Funkcje dostępne w tym menu są zgrupowane
w d wóch zakładkach: „ Ustawienia pojazdu ”
i
„Funkcje jazdy ”.
Regulacja głośności/wyłączanie
dźwięku.
Patrz rozdział „ Audio i
telematyka”.
Nacisnąć ekran dotykowy trzema palcami,
aby wyświetlić menu.
Górny pasek
* Zależnie od wyposażenia. -
D
ostęp do menu Ustawienia
.

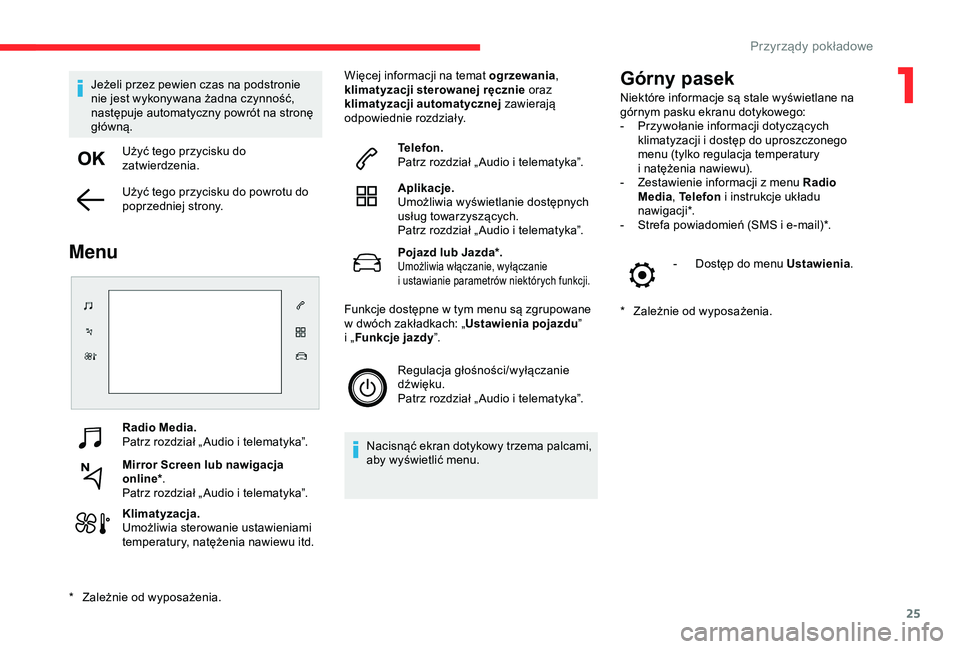

Jeżeli przez pewien czas na podstronie
nie jest wykonywana żadna czynność,
następuje automatyczny powrót na stronę
główną.
Użyć tego przycisku do
zatwierdzenia.
Użyć tego przycisku do powrotu do
poprzedniej strony.
Menu
* Zależnie od wyposażenia. Niektóre informacje są stale wyświetlane na
górnym pasku ekranu dotykowego:
-

P
rzywołanie informacji dotyczących
klimatyzacji i dostęp do uproszczonego
menu (tylko regulacja temperatury
i natężenia nawiewu).
-
Z
estawienie informacji z menu Radio
Media , Telefon i instrukcje układu
nawigacji*.
-
S
trefa powiadomień (SMS i e-mail)*.
1
Przyrządy pokładowe

26

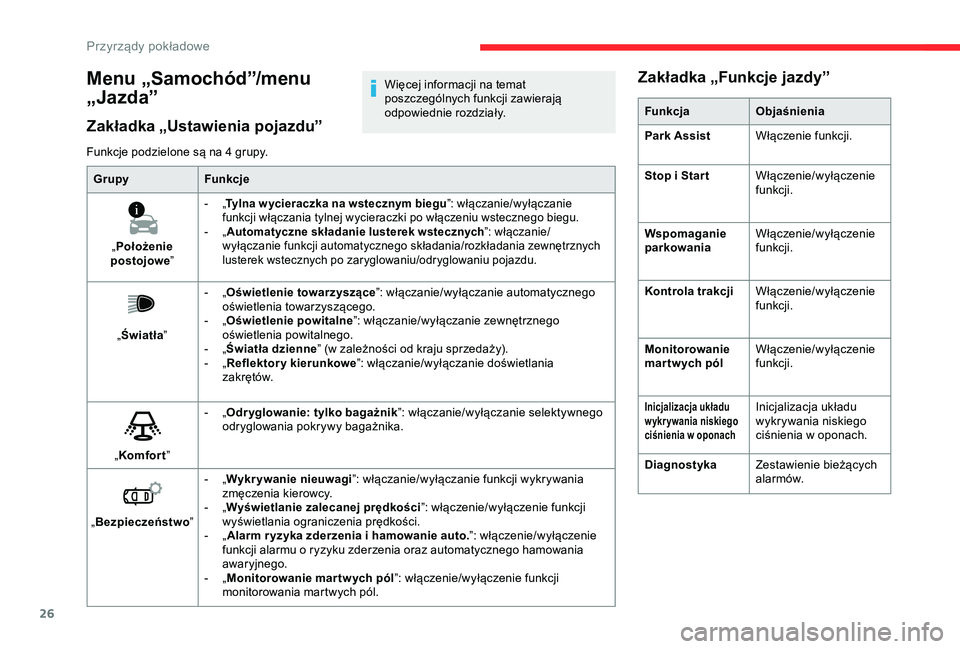

Funkcje podzielone są na 4 grupy.Grupy Funkcje
„ Położenie
postojowe ”
- „Tylna w ycieraczka na wstecznym biegu ”: włączanie/wyłączanie
funkcji włączania tylnej wycieraczki po włączeniu wstecznego biegu.
-

„ A

utomatyczne składanie lusterek wstecznych ”: włączanie/
wyłączanie funkcji automatycznego składania/rozkładania zewnętrznych
lusterek wstecznych po zaryglowaniu/odryglowaniu pojazdu.
„ Światła ”-
„
O
świetlenie towarzyszące
”: włączanie/wyłączanie automatycznego
oświetlenia towarzyszącego.
- „
O świetlenie powitalne
”: włączanie/wyłączanie zewnętrznego
oświetlenia powitalnego.
- „Ś
wiatła dzienne” (w
zależności od kraju sprzedaży).
-

„R

eflektor y kierunkowe ”: włączanie/wyłączanie doświetlania
zakrętów.
„ Komfort ”-

„O

dr yglowanie: tylko bagażnik ”: włączanie/wyłączanie selektywnego
odryglowania pokrywy bagażnika.
„ Bezpieczeństwo ”-

„W

ykrywanie nieuwagi”: włączanie/wyłączanie funkcji wykrywania
zmęczenia kierowcy.
-

„W

yświetlanie zalecanej prędkości ”: włączenie/wyłączenie funkcji
wyświetlania ograniczenia prędkości.
-

„A

larm r yzyka zderzenia i hamowanie auto.”: włączenie/wyłączenie
funkcji alarmu o
ryzyku zderzenia oraz automatycznego hamowania
awaryjnego.
-

„M

onitorowanie mar tw ych pól ”: włączenie/wyłączenie funkcji
monitorowania martwych pól.
Zakładka „Funkcje jazdy”
Funkcja Objaśnienia
Park Assist Włączenie funkcji.
Stop i
Star t Włączenie/wyłączenie
funkcji.
Wspomaganie
parkowania Włączenie/wyłączenie
funkcji.
Kontrola trakcji Włączenie/wyłączenie
funkcji.
Monitorowanie
mar tw ych pól Włączenie/wyłączenie
funkcji.
Inicjalizacja układu
wykrywania niskiego
ciśnienia w
oponachInicjalizacja układu
wykrywania niskiego
ciśnienia w oponach.
Diagnostyka Zestawienie bieżących
alarmów.
Menu „Samochód”/menu
„Jazda”
Zakładka „Ustawienia pojazdu”
Więcej informacji na temat
poszczególnych funkcji zawierają
odpowiednie rozdziały.
Przyrządy pokładowe

27

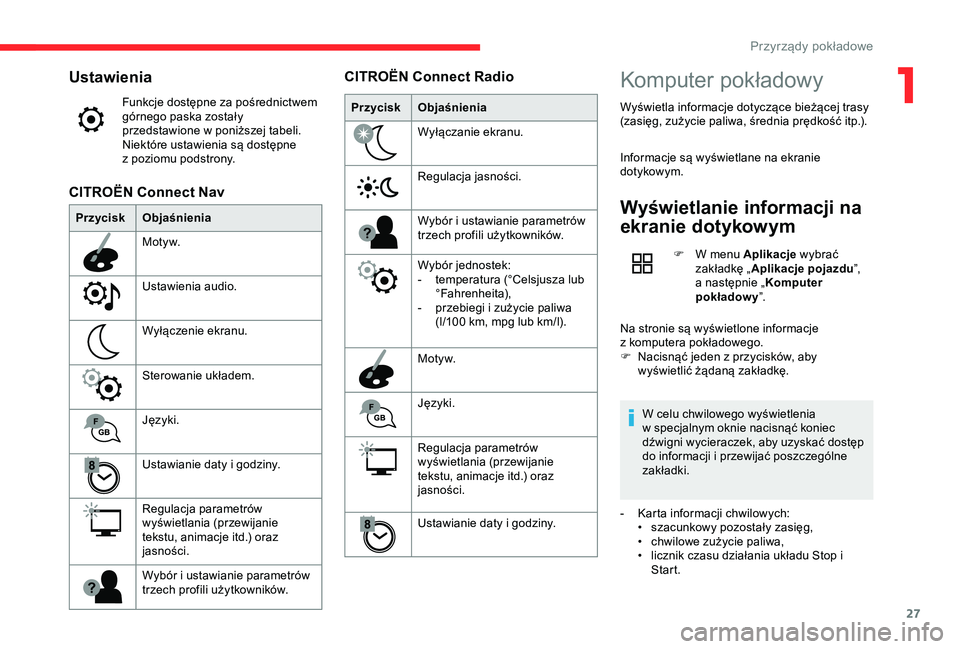

Ustawienia
Funkcje dostępne za pośrednictwem
górnego paska zostały
przedstawione w poniższej tabeli.
Niektóre ustawienia są dostępne
z poziomu podstrony.
Przycisk Objaśnienia
M ot y w.
Ustawienia audio.
Wyłączenie ekranu.
Sterowanie układem.
Języki.
Ustawianie daty i
godziny.
Regulacja parametrów
wyświetlania (przewijanie
tekstu, animacje itd.) oraz
jasności.
Wybór i
ustawianie parametrów
trzech profili użytkowników.
CITROËN Connect Nav
Przycisk Objaśnienia
Wyłączanie ekranu.
Regulacja jasności.
Wybór i
ustawianie parametrów
trzech profili użytkowników.
Wybór jednostek:
-

t
emperatura (°Celsjusza lub
°Fahrenheita),
-

p
rzebiegi i zużycie paliwa
(l/100
km, mpg lub km/l).
M ot y w.
Języki.
Regulacja parametrów
wyświetlania (przewijanie
tekstu, animacje itd.) oraz
jasności.
Ustawianie daty i
godziny.
CITROËN Connect RadioKomputer pokładowy
Wyświetla informacje dotyczące bieżącej trasy
(zasięg, zużycie paliwa, średnia prędkość itp.).
Informacje są wyświetlane na ekranie
dotykowym.
Wyświetlanie informacji na
ekranie dotykowym
F W menu Aplikacje wybrać
zakładkę „ Aplikacje pojazdu ”,
a
następnie „ Komputer
pokładowy ”.
Na stronie są wyświetlone informacje
z

komputera pokładowego.
F

N

acisnąć jeden z przycisków, aby
wyświetlić żądaną zakładkę.
W celu chwilowego wyświetlenia
w

specjalnym oknie nacisnąć koniec
dźwigni wycieraczek, aby uzyskać dostęp
do informacji i
przewijać poszczególne
zakładki.
-

K

arta informacji chwilowych:
•

s

zacunkowy pozostały zasięg,
•

c

hwilowe zużycie paliwa,
•

l

icznik czasu działania układu Stop i
Start.
1
Przyrządy pokładowe

28

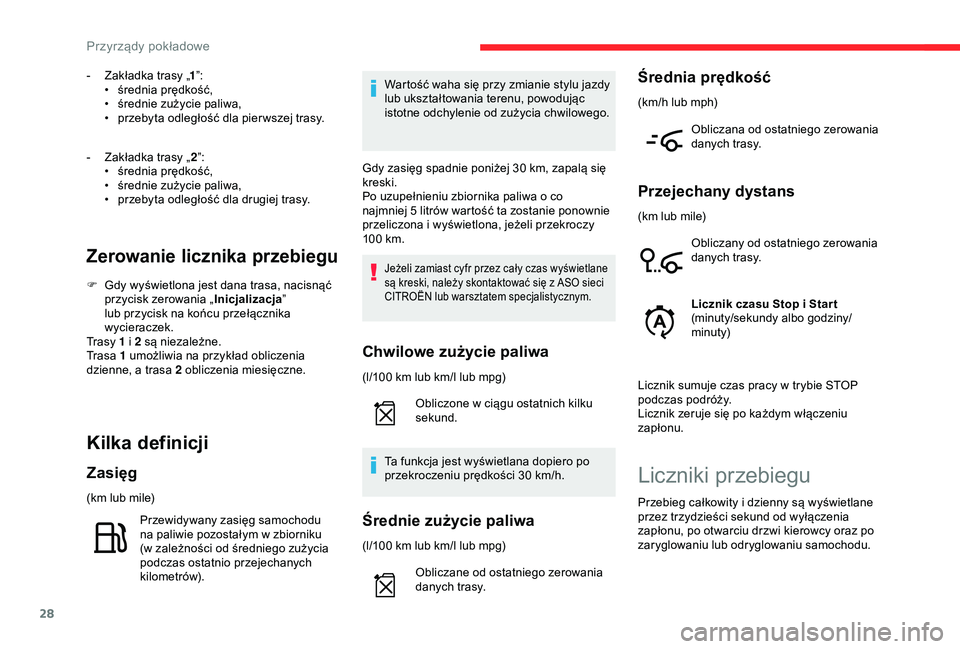

- Zakładka trasy „1”:
• ś rednia prędkość,
•

ś
rednie zużycie paliwa,
•

p
rzebyta odległość dla pier wszej trasy.
-

Z
akładka trasy „ 2”:
•

ś
rednia prędkość,
•

ś
rednie zużycie paliwa,
•

p
rzebyta odległość dla drugiej trasy.
Zerowanie licznika przebiegu
F Gdy wyświetlona jest dana trasa, nacisnąć przycisk zerowania „ Inicjalizacja”
lub przycisk na końcu przełącznika
wycieraczek.
Trasy 1 i
2 są niezależne.
Tr a s a 1 umożliwia na przykład obliczenia
dzienne, a
trasa 2 obliczenia miesięczne.
Kilka definicji
Zasięg
(km lub mile)Przewidywany zasięg samochodu
na paliwie pozostałym w
zbiorniku
(w
zależności od średniego zużycia
podczas ostatnio przejechanych
kilometrów). Wartość waha się przy zmianie stylu jazdy
lub ukształtowania terenu, powodując
istotne odchylenie od zużycia chwilowego.
Gdy zasięg spadnie poniżej 30 km, zapalą się
kreski.
Po uzupełnieniu zbiornika paliwa o co
najmniej 5 litrów wartość ta zostanie ponownie
przeliczona i wyświetlona, jeżeli przekroczy
100 km.
Jeżeli zamiast cyfr przez cały czas wyświetlane
są kreski, należy skontaktować się z
ASO sieci
CITROËN lub warsztatem specjalistycznym.
Chwilowe zużycie paliwa
(l/100 km lub km/l lub mpg)
O bliczone w ciągu ostatnich kilku
sekund.
Ta funkcja jest wyświetlana dopiero po
przekroczeniu prędkości 30
km/h.
Średnie zużycie paliwa
(l/100 km lub km/l lub mpg)O bliczane od ostatniego zerowania
danych trasy.
Średnia prędkość
(km/h lub mph)
Obliczana od ostatniego zerowania
danych trasy.
Przejechany dystans
(km lub mile)Obliczany od ostatniego zerowania
danych trasy.
Licznik czasu Stop i Star t
(minuty/sekundy albo godziny/
minuty)
Licznik sumuje czas pracy w
trybie STOP
podczas podróży.
Licznik zeruje się po każdym włączeniu
zapłonu.
Liczniki przebiegu
Przebieg całkowity i dzienny są wyświetlane
p rzez trzydzieści sekund od wyłączenia
zapłonu, po otwarciu drzwi kierowcy oraz po
zaryglowaniu lub odryglowaniu samochodu.
Przyrządy pokładowe
