CITROEN C4 PICASSO 2013 Eksploatavimo vadovas (in Lithuanian)

19
PAGRINDINIAI ORIENTYRAI

Priekinio keleivio oro pagalvės
išjungimas


Vaikų apsaugos įtaisas

Trijose antros eilės jūsų automobi-
lio sėdynėse yra įrengti reglamentuoti
ISOFIX tvirtinimai; kiekvienai vietai nu-
matytos 3 tvirtinimo kilpos A B C
.
Ši tvirtinimo sistema yra numatyta vai-
kui, sveriančiam iki 18 kg.
Elektrinis jungiklis



135




125



122



Priekinės oro pagalvės


Mechaninis jungiklis

TINKAMAS KELEIVIŲ SAUGUMAS



1.
Raktas įkišamas į spynelę A
.

2.
Pasirenkama padėtis "OFF"
.

3.
Ištraukiamas raktas. Galinių durų atidarymas iš vidaus blo-
kuojamas raktu pasukant duryse įreng-
tą fi ksatorių (rantas įstrižai).

Paspaudus mygtuką užblokuojamas
elektrinis galinių langų valdymas ir gali-
nių durų atidarymas.


ISOFIX tvirtinimo sistema

20
PAGRINDINIAI ORIENTYRAI
Kruopščiai prikabinkite trečiosios sėdy-
nių eilės keleivių saugos diržus prie tam
skirtų kilpų.

Nekabinkite saugos diržų prie raudo-
nais kryžiais pažymėtų kilpų (žr. ilius-
traciją viršuje).
Tr ečiosios sėdynių eilės saugos diržo
liežuvėlio pritvirtinimas



133

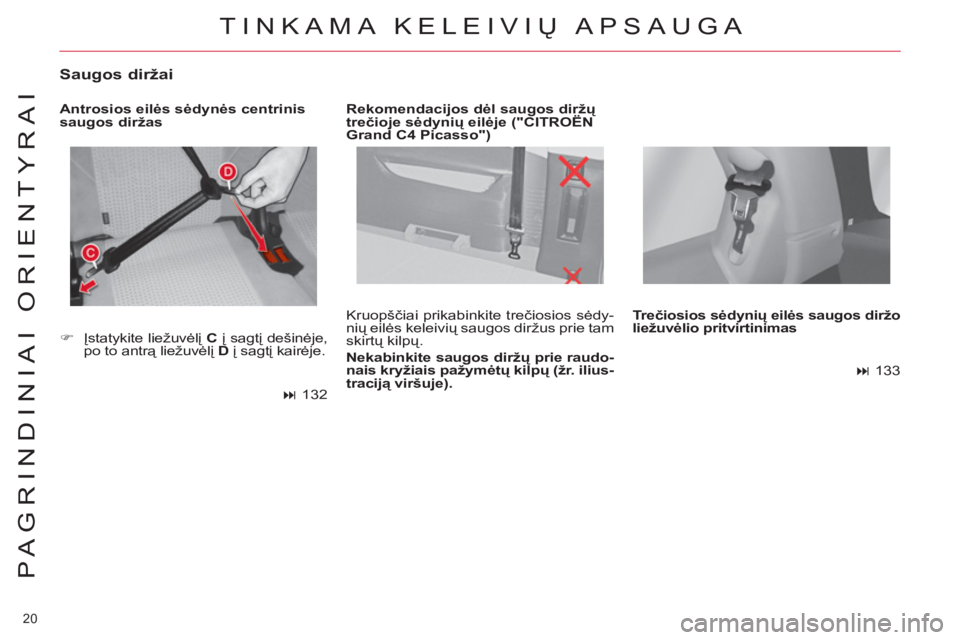

Rekomendacijos dėl saugos diržų
trečioje sėdynių eilėje ("CITROËN
Grand C4 Picasso")
TINKAMA KELEIVIŲ APSAUGA



)
Įstatykite liežuvėlį C
į sagtį dešinėje,
po to antrą liežuvėlį D
į sagtį kairėje.



132



Saugos diržai


Antrosios eilės sėdynės centrinis
saugos diržas

21
PAGRINDINIAI ORIENTYRAI

ANTROSIOS EILĖS SĖDYNĖS

Antrą sėdynių eilę sudaro 3 vienodo
pločio atskiros sėdynės. Sėdynes gali-
ma nustatyti į komfortabilią padėtį.

Sėdynės nustatymas į komfortabilią
padėtį

Sėdynės grąžinimas į pradinę padėtį



70




Išilginis reguliavimas

Pakelkite sėdynės priekyje esančią ran-
kenėlę A
ir nustatykite į norimą padėtį.

VIDUS

Komfortabili padėtis



)
Patraukite už dirželio B
.
Sėdynės atlošas atsilenkia, o pagrindas
truputį pasisuka.


)
Patraukite už dirželio B
ir pastumki-
te sėdynę į priekį.

22
PAGRINDINIAI ORIENTYRAI
VIDUS

Sėdynių nulenkimas


Iš bagažinės, pavyzdžiui, kraunant
krovinius ("CITROËN Grand
C4 Picasso")

ANTROSIOS EILĖS SĖDYNĖS


Iš išorės


)
Tvirtai patraukite dirželį C
į viršų, kaip
parodyta raudona rodykle, ir atrakin-
site sėdynę; palaikykite patraukę, kol
sėdynę visiškai nulenksite.



)
Norėdami atsklęsti pastumkite grin-
dų skląstį A
žemyn.

)
Ištieskite grindis ir pakelkite skląstį A

į viršų, kad jis užsisklęstų.
Prieš išlankstant standžiąsias grindis
įsitikinkite, kad antrosios eilės sėdynės
yra iki galo atitrauktos.



72

Jei trečios eilės sėdynės yra sulanksty-
tos, galite užlenkti antros eilės sėdynes
tiesiog iš bagažinės.


)
Patraukite už dirželio D
, kad atra-
kintumėte atitinkamą sėdynę.




Sėdynių grąžinimas į vietą

Atkelkite antrosios eilės sėdynes den-
giančias standžiąsias grindis ir jas užfi k-
suokite ("CITROËN Grand C4 Picasso").
Pakelkite atlošą ir pastumkite atgal, kol
užsifi ksuos.


Standžiosios grindys
("CITROËN Grand C4 Picasso")
Standžiosios grindys yra pritvirtintos
prie kiekvieno antrosios eilės sėdynės
atlošo.

Standžiųjų grindų atsklendimas/
užsklendimas

23
PAGRINDINIAI ORIENTYRAI

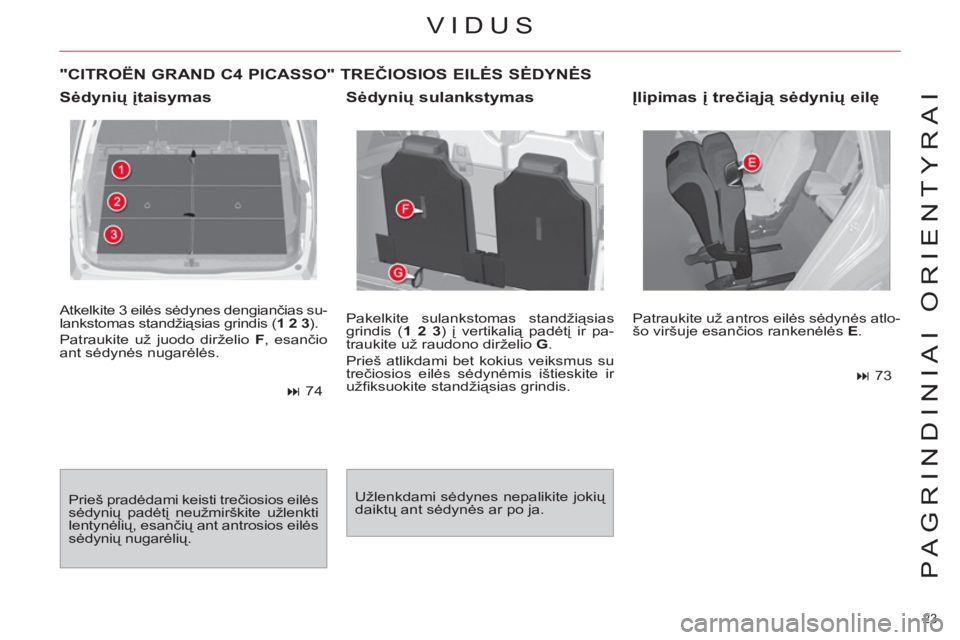

Atkelkite 3 eilės sėdynes dengiančias su-
lankstomas standžiąsias grindis ( 1 2 3
).
Patraukite už juodo dirželio F
, esančio
ant sėdynės nugarėlės.



74
Prieš pradėdami keisti trečiosios eilės
sėdynių padėtį neužmirškite užlenkti
lentynėlių, esančių ant antrosios eilės
sėdynių nugarėlių.

Sėdynių įtaisymas

Pakelkite sulankstomas standžiąsias
grindis ( 1 2 3
) į vertikalią padėtį ir pa-
traukite už raudono dirželio G
.
Prieš atlikdami bet kokius veiksmus su
trečiosios eilės sėdynėmis ištieskite ir
užfi ksuokite standžiąsias grindis. Patraukite už antros eilės sėdynės atlo-
šo viršuje esančios rankenėlės E
.



73


VIDUS


Sėdynių sulankstymas
Įlipimas į trečiąją sėdynių eilę

Užlenkdami sėdynes nepalikite jokių
daiktų ant sėdynės ar po ja.


"CITROËN GRAND C4 PICASSO" TREČIOSIOS EILĖS SĖDYNĖS

24
PAGRINDINIAI ORIENTYRAI

Žiedas B

Žiedas D: galinio stiklo valytuvas
Išjungtas.
Valymas su pertrūkiais.
Stiklo apiplovimas ir valymas
su pertrūkiais.


Vairas su centriniais
nejudamais jungikliais
Apšvietimo jungiklis


Žiedas A



95


Jungiklis C: priekinio stiklo valytuvai



100


TINKAMAS VAIRAVIMAS



1.
Žibintai išjungti

2.
Automatinis žibintų įsijungimas

3.
Stovėjimo šviesų žibintai

4.
Artimųjų/tolimųjų šviesų žibintai
Priekiniai rūko šviesų žibintai
Galinis rūko žibintas


Stiklo valytuvų jungiklis



1.
Pasirinktinų funkcijų jungikliai

2.
Greičio reguliatoriaus, greičio ribo-
tuvo ir stovėjimo vietos matavimo
jungikliai

3.
Garso sistemos jungikliai

4.
Daugiafunkcinio ekrano jungikliai


94


Nustatymas į priežiūros padėtį "AUTO"


)
Paspauskite jungiklį žemyn ir atleis-
kite jį.


"AUTO" padėties išjungimas


)
Paspauskite jungiklį aukštyn ir grą-
žinkite į padėtį "0"
.
Automatinį valymą reikia iš naujo nu-
statyti kiekvieną kartą užvedus variklį.

Esant tam tikroms oro sąlygoms
(žema temperatūra, drėgmė) ant
priekinių ir galinių žibintų vidinio pa-
viršiaus susikaupę
s aprasojimas yra
normalus dalykas; jis išnyksta praė-
jus kelioms minutėms po žibintų įjun-
gimo.



160



5.
Garsinis signalas



126



6.
Posūkių rodiklių ir žibintų indikatoriai


33

25
PAGRINDINIAI ORIENTYRAI



166


Elektrinis stovėjimo stabdys
Prieš išlipdami iš automobilio pati-
krinkite, ar stovėjimo stabdžio rau-
dona kontrolinė lemputė P
šviečia
nemirksėdama.
Išlipdami iš automobilio su užvestu
varikliu stovėjimo stabdį visuomet
įjunkite rankiniu būdu.
Nepalikite vaiko be priežiūros esant
įjungtam uždegimo kontaktui, nes
vaikas gali išjungti stovėjimo stabdį.

Pastatymo vietos matavimas

Galite įjungti automobilio pastatymo vietos
matavimo funkciją paspausdami jungiklį A
.

Išmatavusi vietą automobilio pastatymui
sistema pateikia tokius pranešimus: < 20 km/h

Pastatyti galima


Pastatyti sudėtinga


Statyti nesiūloma
Šis įrenginys turi tokias funkcijas:


- automatinio veikimo funkcijas: auto-
matinio stovėjimo stabdžio užspau-
dimo išjungus variklį ir automatinio
stabdžio atleidimo pajudant auto-
mobiliui (automatinis veikimas būna
nustatytas iš anksto);

- rankinio valdymo funkciją: stovėjimo
stabdžio užspaudimas/atleidimas ran-
kiniu būdu, naudojantis rankenėle A
.

Pajudėjimo į įkalnę pagalba

Jūsų automobilyje yra įdiegta sistema,
padedanti pajudėti iš vietos į įkalnę.
Sistema maždaug 2 sekundes palaiko
sustabdytą automobilį, kol jūs perke-
liate koją nuo stabdžių ant akcelerato-
riaus pedalo.



146

TINKAMAS VAIRAVIMAS




139


Nevažiuokite, jei dega stovėjimo
stabdžio kontrolinė lemputė ir lem-
putė P
ant rankenėlės A
. Veikiant automatiniam režimui visada
galima užspausti arba atleisti stovėjimo
stabdį rankiniu būdu:


)

Norėdami užspausti patraukite rankenėlę A
.


)
Norėdami atleisti patraukite, po to
atleiskite rankenėlę A
.

26
PAGRINDINIAI ORIENTYRAI

Rankinė automatizuota 6 pavarų dėžė


R
Atbulinė eiga

N
Neutralioji padėtis

A
Automatinis režimas

M
Rankinio perjungimo režimas
Naudojant svirteles 1
"+"
ir 2 "-"
galima:


- Perjungti pavaras rankiniu būdu.

- Ranka perjungti pavarą važiuojant
automatiniu režimu.

P
Stovėjimo padėtis

R
Atbulinė eiga

N
Neutralioji padėtis

D
Automatinis režimas

M
Rankinio perjungimo režimas
Naudojant svirteles 1 "+"
ir 2 "-"
galima:


- Perjungti pavaras rankiniu būdu

- Ranka perjungti pavarą važiuojant
automatiniu režimu.



Variklio užvedimas



)
Įsitikinkite, kad pavarų perjungimo
svirtis 3
yra įjungta į padėtį N
.

)
Iki galo nuspauskite stabdžių pedalą
ir junkite starterį.



149



Variklio užvedimas



)
Įsitikinkite, kad pavarų perjungimo
svirtis 3
yra P
arba N
padėtyje, ir
įjunkite starterį.
Prieš išjungdami svirtį iš padėties P
nu-
spauskite stabdžių pedalą.



156

TINKAMAS VAIRAVIMAS


Automatinė pavarų dėžė

27
PAGRINDINIAI ORIENTYRAI
TINKAMAS VAIRAVIMAS

"Stop & Start"


Variklio persijungimas į režimą STOP
Prietaisų skydelyje užsidega
lemputė "ECO"
ir variklis persi-
jungia į budėjimo padėtį:


- automobilio su rankine automati-
zuota 6 pavarų dėže
- kai važiuojant
mažesniu kaip 6 km/h greičiu pa-
spaudžiamas stabdžių pedalas arba
pavarų svirtis perjungiama į padėtį N
.
Kai kuriais atvejais variklio persijungi-
mas į STOP padėtį gali būti negalimas;
kontrolinė lemputė "ECO"
keletą se-
kundžių mirksi, po to užgęsta.



153
Kontrolinė lemputė "ECO"
už-
ges, o variklis vėl užsives:


- kai pavarų svirtis yra įjungta į padė
tį A

arba M
, atleiskite stabdžių pedalą,

- pavarų svirčiai esant įjungtai į padėtį N
,
o stabdžių pedalui esant atleistam įjun-
kite padėtį A
arba M
,

- arba įjunkite atbulinę pavarą.
Kai kuriais ypatingais atvejais variklis
užsiveda START būdu automatiškai;
lemputė "ECO"
mirksi kelias sekundes,
po to užgęsta.



154



Sistemos sustabdymas ir įjungimas iš naujo

Bet kuriuo metu galite paspausti jungi-
klį "ECO OFF"
ir sistema bus išjungta;
užsidegs mygtuko lemputė.
Sistema įsijungs automatiškai kie-
kvieną kartą iš naujo užvedus variklį
raktu.
Prieš pildami į baką degalų
arba prieš bet kokius darbus
variklio skyriuje būtinai išjun-
kite uždegimo kontaktą raktu.



154


Variklio užsivedimas START būdu

28
PAGRINDINIAI ORIENTYRAI
TINKAMAS VAIRAVIMAS

Kontakto spynelė



●
S: vairo užraktas

Norėdami atrakinti vairo užraktą len-
gvai pasukiokite vairą tuo pat metu
sukdami raktą, tačiau jo nespausdami.

●
M: įjungtas kontaktas


●
D: užvedimas

Atleiskite raktą, kai tik užsives va-
riklis. Niekada nejunkite šios padė-
ties, kai variklis veikia.



81


1.
Greičio reguliatoriaus funkcijos įjun-
gimas ir išjunigmas.

2.
Greičio suprogramavimas/nustatytos
vertės sumažinimas.

3.
Reguliavimo sustabdymas ir atnau-
jinimas.

4.
Greičio suprogramavimas/nustatytos
vertės padidinimas.
Tam, kad būtų suprogramuotas arba
įjungtas, automobilio greitis turi būti di-
desnis negu 40 km/h ir turi būti įjung-
ta ne žemesnė kaip ketvirtoji rankinės
pavarų dėžės pavara (antroji rankinės
automatizuotos 6 pavarų arba automa-
tinės pavarų dėžės).


Greičio reguliatorius




164


1.
Greičio ribotuvo funkcijos įjungimas
ir išjungimas.

2.

Nustatytos greičio vertės sumažinimas.


3.
Greičio ribojimo įjungimas ir išjungimas.


4.
Nustatytos greičio vertės padidinimas.


Greičio ribotuvas




162
