XI
209

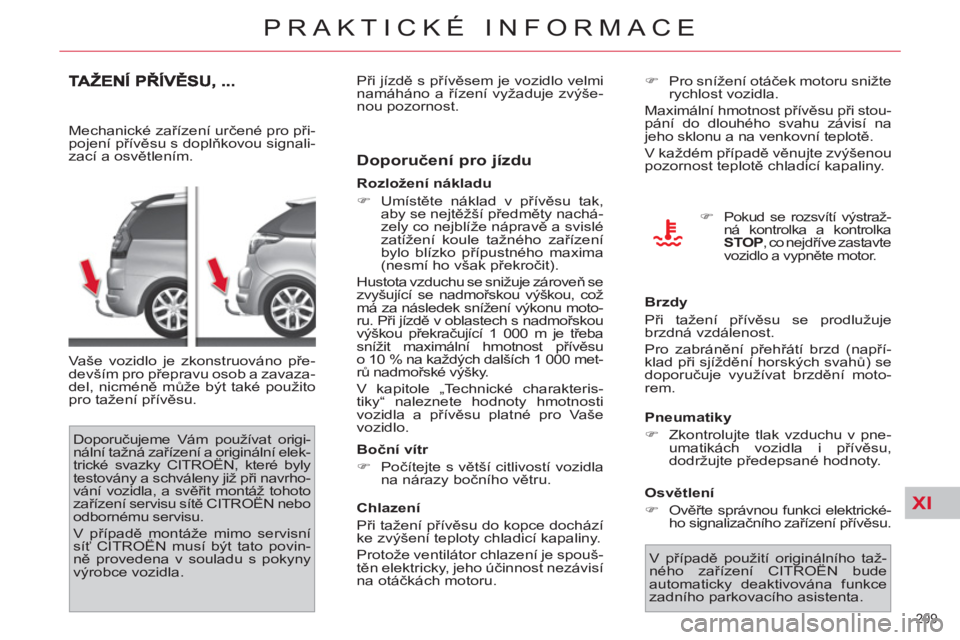

PRAKTICKÉ INFORMACE
Mechanické zařízení určené pro při-
pojení přívěsu s doplňkovou signali-
zací a osvětlením.
Vaše vozidlo je zkonstruováno pře-
devším pro přepravu osob a zavaza-
del, nicméně může být také použito
pro tažení přívěsu.
Doporučujeme Vám používat origi-
nální tažná zařízení a originální elek-
trické svazky CITROËN, které byly
testovány a schváleny již při navrho-
vání vozidla, a svěřit montáž tohoto
zařízení servisu sítě CITROËN nebo
odbornému servisu.
V případě montáže mimo servisní
síť CITROËN musí být tato povin-
ně provedena v souladu s pokyny
výrobce vozidla.
Doporučení pro jízdu
Rozložení nákladu
)
Umístěte náklad v přívěsu tak,
aby se nejtěžší předměty nachá-
zely co nejblíže nápravě a svislé
zatížení koule tažného zařízení
bylo blízko přípustného maxima
(nesmí ho však překročit).
Hustota vzduchu se snižuje zároveň se
zvyšující se nadmořskou výškou, což
má za následek snížení výkonu moto-
ru. Při jízdě v oblastech s nadmořskou
výškou překračující 1 000 m je třeba
snížit maximální hmotnost přívěsu
o 10 % na každých dalších 1 000 met-
rů nadmořské výšky.
V kapitole „Technické charakteris-
tiky“ naleznete hodnoty hmotnosti
vozidla a přívěsu platné pro Vaše
vozidlo.
Boční vítr
)
Počítejte s větší citlivostí vozidla
na nárazy bočního větru.
)
Pro snížení otáček motoru snižte
rychlost vozidla.
Maximální hmotnost přívě
su při stou-
pání do dlouhého svahu závisí na
jeho sklonu a na venkovní teplotě.
V každém případě věnujte zvýšenou
pozornost teplotě chladicí kapaliny.
)
Pokud se rozsvítí výstraž-
ná kontrolka a kontrolka
STOP
, co nejdříve zastavte
vozidlo a vypněte motor.
Brzdy
Při tažení přívěsu se prodlužuje
brzdná vzdálenost.
Pro zabránění přehřátí brzd (napří-
klad při sjíždění horských svahů) se
doporučuje využívat brzdění moto-
rem.
Pneumatiky
)
Zkontrolujte tlak vzduchu v pne-
umatikách vozidla i přívěsu,
dodržujte předepsané hodnoty.
Osvětlení
)
Ověřte správnou funkci elektrické-
ho signalizačního zařízení přívěsu.
V případě použití originálního taž-
ného zařízení CITROËN bude
automaticky deaktivována funkce
zadního parkovacího asistenta.
Při jízdě s přívěsem je vozidlo velmi
namáháno a řízení vyžaduje zvýše-
nou pozornost.
Chlazení
Při tažení přív
ěsu do kopce dochází
ke zvýšení teploty chladicí kapaliny.
Protože ventilátor chlazení je spouš-
těn elektricky, jeho účinnost nezávisí
na otáčkách motoru.
Page 212 of 413
XI
210
PRAKTICKÉ INFORMACE
STŘEŠNÍ TYČE
Konstrukce vozidla z bezpeč-
nostních důvodů a pro zabránění
poškození střechy vyžaduje použití
střešních tyčí a boxů homologova-
ných společností CITROËN.
Ať již na střeše vozidla převážíte
jakýkoliv náklad (střešní box, nosič
jízdních kol, nosič lyží, ...) je třeba
vždy použít příčné střešní tyče.
Doporučení
)
Rozmístěte rovnoměrně náklad
tak, aby nebyla přetížena žádná
strana.
)
Nejtěžší předměty uložte co nej-
blíže ke střeše.
)
Náklad řádně upevněte a označ-
te jej, pokud je rozměrný.
)
Jeďte opatrně, zvýšená bude
zejména citlivost na boční vítr
(stabilita vozidla tím může být
ovlivněna).
)
Po ukončení přepravy sejměte
střešní tyče s vozidla.
Nosič kola
Nezavěšujte nosič kola na zadní
dveře na tyto verze vozů:
- C4 Picasso (všechny verze),
- Grand C4 Picasso vybavené
otevíracím oknem víka zavaza-
dlového prostoru.
Maximální povolené zatížení
střechy (pro náklady s výš-
kou menší než 40 cm; kro-
mě nosiče jízdních kol): 80 kg.
Pokud je výška nákladu větší než
40 cm, přízpůsobte styl jízdy druhu
vozovky, aby nedošlo k poškození
střešních tyčí a jejich úchytů.
Při přepravě předmětů delších než
vozidlo se řiďte legislativními před-
pisy platnými ve Vaší zemi.
*
Podle země prodeje.
KRYT PRO ZIMNÍ OBDOBÍ *
Snímatelný kryt umožňuje zabránit
nahromadění sněhu v místě ventilá-
toru chlazení motoru.
Montáž
)
Umístěte kryt před spodní část
předního nárazníku.
)
Zatlačte jej po obvodu pro postup-
né zaklapnutí jeho příchytek.
Demontáž
)
Pomocí šroubováku zapáčete
pro postupné uvolnění všech pří-
chytek.
Nezapomeňte sejmout kryt během
zimního období:
- když je vnější teplota vyšší než
10 °C,
- v případě tažení přívěsu,
- v případě jízdy rychlostí vyšší
než 120 km/h.
Page 213 of 413
XI
211
PRAKTICKÉ INFORMACE
*
K zabránění zablokování pedálů:
- dbejte na správné umístění
a řádné upevnění koberce,
- nikdy nepokládejte několik
koberců přes sebe.
PŘÍSLUŠENSTVÍ
Prodejní síť nabízí širokou paletu
příslušenství a originálních náhrad-
ních dílů CITROËN.
Spolehlivost a bezpečnost těchto
dílů a příslušenství byla úspěšně
testována.
Všem prvkům bylo přiděleno objed-
nací číslo a je na ně poskytována
záruka CITROËN.
„Řešení pro přepravu
“:
svazek taž-
ného zařízení, koberec zavazadlové-
ho prostoru, vana do zavazadlového
prostoru, zarážky zavazadlového
prostoru, příčné střešní tyče, nosič
jízdních kol, nosič lyží, střešní box,
tažná zařízení, ...
„Komfort“:
přední a zadní parko-
vací asistent, chladicí a ohřívací
modul, přenosná svítilna, clony proti
slunci, defl ektory vzduchu, náplně
osvěžovače vzduchu, ...
„
Styl
“:
hliníkové ráfky, ozdobné
kryty kol, ... „
Bezpeč
nost“:
alarm proti vniknu-
tí, lékárnička, zabezpečení kol proti
krádeži, zařízení pro testování alko-
holu v dechu řidiče, mříž pro přepra-
vu psů, protiskluzové návleky, sada
pro dočasnou opravu pneumatik,
výstražný trojúhelník, bezpečnostní
refl exní vesta, sněhové řetězy, sada
světlometů do mlhy, sedací podložky
a dětské sedačky, ...
„
Ochrana
“
:
koberce * , potahy seda-
del, zástěky, chrániče prahů, chráni-
če nárazníků, ochranná plachta, ...
Page 214 of 413
XI
212

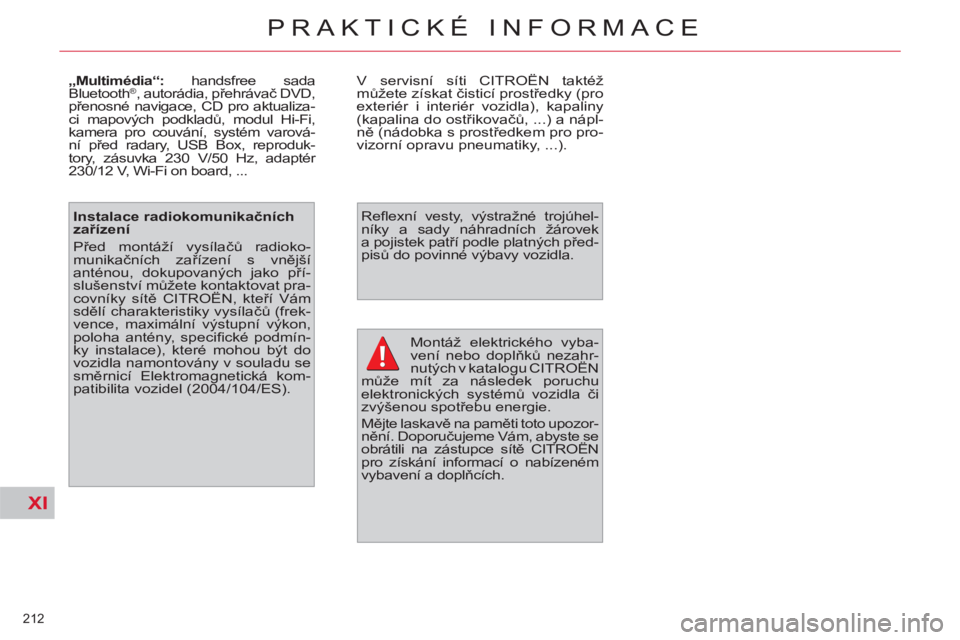

PRAKTICKÉ INFORMACE
Montáž elektrického vyba-
vení nebo doplňků nezahr-
nutých v katalogu CITROËN
může mít za následek poruchu
elektronických systémů vozidla či
zvýšenou spotřebu energie.
Mějte laskavě na paměti toto upozor-
nění. Doporučujeme Vám, abyste se
obrátili na zástupce sítě CITROËN
pro získání informací o nabízeném
vybavení a doplňcích.
Refl exní vesty, výstražné trojúhel-
níky a sady náhradních žárovek
a pojistek patří podle platných před-
pisů do povinné výbavy vozidla.
„Multimédia“:
handsfree sada
Bluetooth
®, autorádia, přehrávač DVD,
přenosné navigace, CD pro aktualiza-
ci mapových podkladů, modul Hi-Fi,
kamera pro couvání, systém varová-
ní před radary, USB Box, reproduk-
tory, zásuvka 230 V/50 Hz, adaptér
230/12 V, Wi-Fi on board, ... V servisní síti CITROËN taktéž
můžete získat čisticí prostředky (pro
exteriér i interiér vozidla), kapaliny
(kapalina do ostřikovačů, ...) a nápl-
ně (nádobka s prostředkem pro pro-
vizorní opravu pneumatiky, ...).
Instalace radiokomunikačních
zařízení
Před montáží vysílačů radioko-
munikačních zařízení s vnější
anténou, dokupovaných jako pří-
slušenství můžete kontaktovat pra-
covníky sítě CITROËN, kteří Vám
sdělí charakteristiky vysílačů (frek-
vence, maximální výstupní výkon,
poloha antény, specifi cké podmín-
ky instalace), které mohou být do
vozidla namontovány v souladu se
směrnicí Elektromagnetická kom-
patibilita vozidel (2004/104/ES).
Page 215 of 413
XII
213

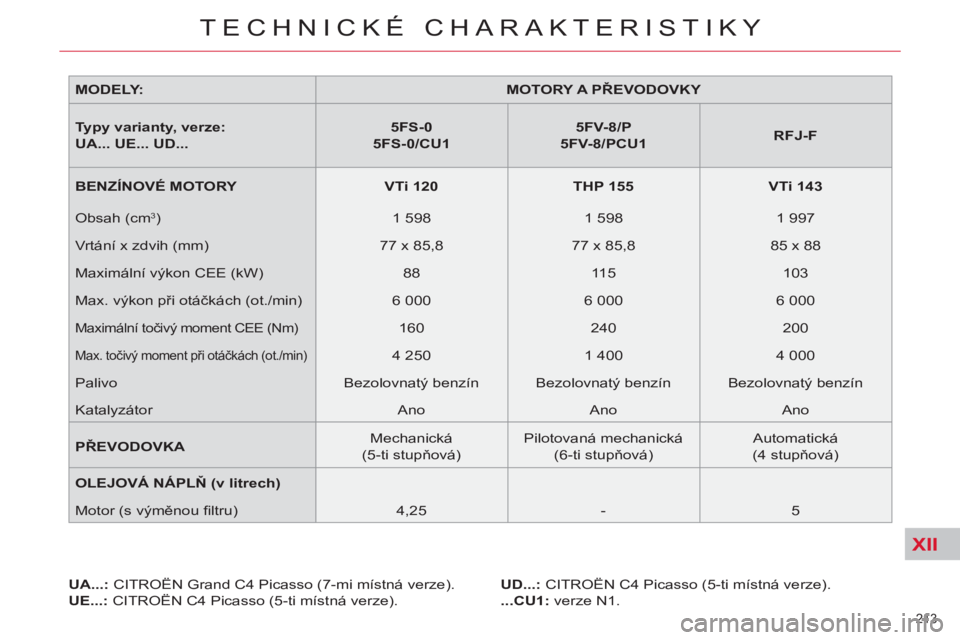

TECHNICKÉ CHARAKTERISTIKY
MODELY:
MOTORY A PŘEVODOVKY
Typy varianty, verze:
UA... UE... UD...
5FS-0
5FS-0/CU1
5FV-8/P
5FV-8/PCU1
RFJ-F
BENZÍNOVÉ MOTORY
VTi
120
THP 155
VTi 143
Obsah (cm
3
)
1 598
1 598
1 997
Vrtání x zdvih (mm)
77 x 85,8
77 x 85,8
85 x 88
Maximální výkon CEE (kW)
88
11 5
103
Max. výkon při otáčkách (ot./min)
6 000
6 000
6 000
Maximální točivý moment CEE (Nm)
160
240
200
Max. točivý moment při otáčkách (ot./min)
4 250
1 400
4 000
Palivo
Bezolovnatý benzín
Bezolovnatý benzín
Bezolovnatý benzín
Katalyzátor
Ano
Ano
Ano
PŘEVODOVKA
Mechanická
(5-ti stupňová)
Pilotovaná mechanická
(6-ti stupňová)
Automatická
(4 stupňová)
OLEJOVÁ NÁPLŇ (v litrech)
Motor (s výměnou fi ltru)
4,25
-
5
UA...:
CITROËN Grand C4 Picasso (7-mi místná verze).
UE...:
CITROËN C4 Picasso (5-ti místná verze).
UD...:
CITROËN C4 Picasso (5-ti místná verze).
...CU1
:
verze N1.
Page 216 of 413
XII
214

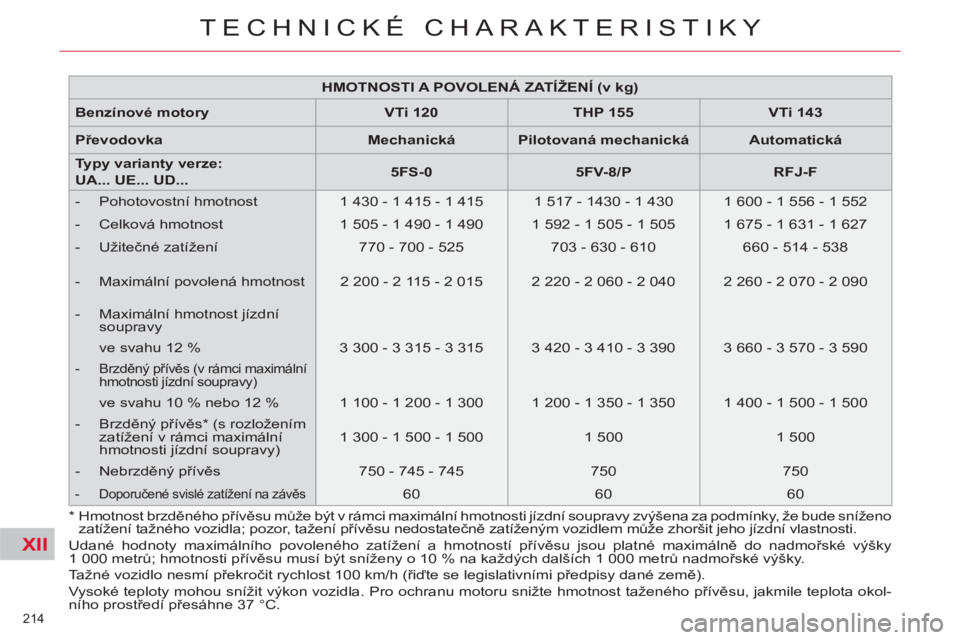

TECHNICKÉ CHARAKTERISTIKY
HMOTNOSTI A POVOLENÁ ZATÍŽENÍ (v kg)
Benzínové motory
VTi 120
THP 155
VTi 143
Převodovka
Mechanick
á
Pilotovaná mechanická
Automatická
Typy varianty verze:
UA... UE... UD...
5FS-0
5FV-8/P
RFJ-F
- Pohotovostní hmotnost
1 430 - 1 415 - 1 415
1 517 - 1430 - 1 430
1 600 - 1 556 - 1 552
- Celková hmotnost
1 505 - 1 490 - 1 490
1 592 - 1 505 - 1 505
1 675 - 1 631 - 1 627
- Užitečné zatížení
770 - 700 - 525
703 - 630 - 610
660 - 514 - 538
- Maximální povolená hmotnost
2 200 - 2 115 - 2 015
2 220 - 2 060 - 2 040
2 260 - 2 070 - 2 090
- Maximální hmotnost jízdní
soupravy
ve svahu 12 %
3 300 - 3 315 - 3 315
3 420 - 3 410 - 3 390
3 660 - 3 570 - 3 590
- Brzděný přívěs (v rámci maximální
hmotnosti jízdní soupravy)
ve svahu 10 % nebo 12 %
1 100 - 1 200 - 1 300
1 200 - 1 350 - 1 350
1 400 - 1 500 - 1 500
- Brzděný přívěs * (s rozložením
zatížení v rámci maximální
hmotnosti jízdní soupravy)
1 300 - 1 500 - 1 500
1 500
1 500
- Nebrzděný přívěs
750 - 745 - 745
750
750
- Doporučené svislé zatížení na závěs
60
60
60
Udané hodnoty maximálního povoleného zatížení a hmotností přívěsu jsou platné maximálně do nadmořské výšky
1 000 metrů; hmotnosti přívěsu musí být sníženy o 10 % na každých dalších 1 000 metrů nadmořské výšky.
Tažné vozidlo nesmí překročit rychlost 100 km/h (řiďte se legislativními předpisy dané země).
Vysoké teploty mohou snížit výkon vozidla. Pro ochranu motoru snižte hmotnost taženého přívěsu, jakmile teplota okol-
ního prostředí přesáhne 37 °C.
*
Hmotnost brzděného přívěsu může být v rámci maximální hmotnosti jízdní soupravy zvýšena za podmínky, že bude sníženo
zatížení tažného vozidla; pozor, tažení přívěsu nedostatečně zatíženým vozidlem může zhoršit jeho jízdní vlastnosti.
Page 217 of 413
XII
215

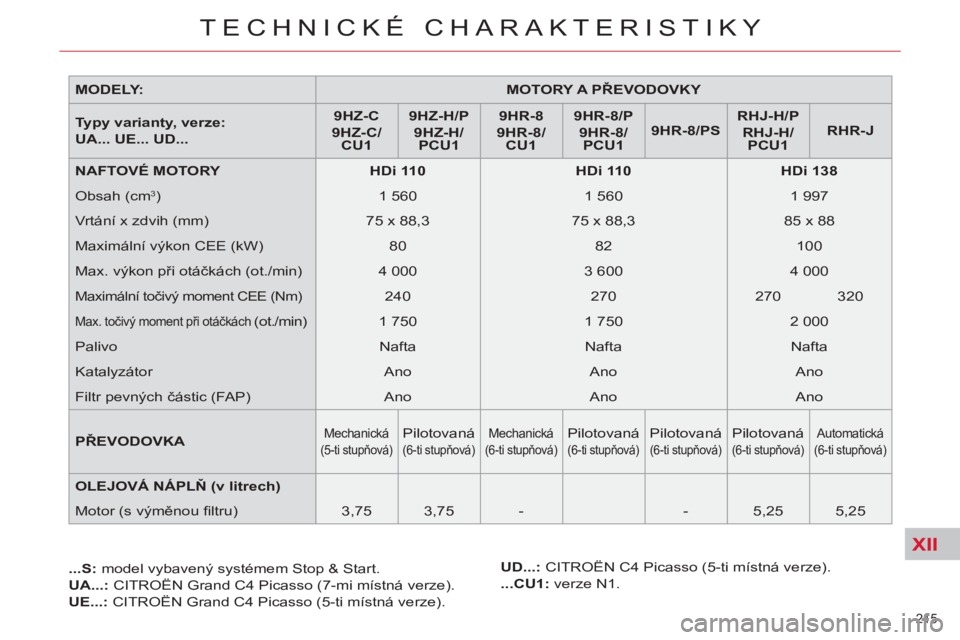

TECHNICKÉ CHARAKTERISTIKY
MODELY:
MOTORY A PŘEVODOVKY
Typy varianty, verze:
UA... UE... UD...
9HZ-C
9HZ-C/
CU1
9HZ-H/P
9HZ-H/
PCU1
9HR-8
9HR-8/
CU1
9HR-8/P
9HR-8/
PCU1
9HR-8/PS
RHJ-H/P
RHJ-H/
PCU1
RHR-J
NAFTOVÉ MOTORY
HDi 110
HDi 110
HDi 138
Obsah (cm
3
)
1 560
1 560
1 997
Vrtání x zdvih (mm)
75 x 88,3
75 x 88,3
85 x 88
Maximální výkon CEE (kW)
80
82
100
Max. výkon při otáčkách (ot./min)
4 000
3 600
4 000
Maximální točivý moment CEE (Nm)
240
270
270
320
Max. točivý moment při otáčkách (ot./min)
1 750
1 750
2 000
Palivo
Nafta
Nafta
Nafta
Katalyzátor
Ano
Ano
Ano
Filtr pevných částic (FAP)
Ano
Ano
Ano
PŘEVODOVKA
Mechanická
(5-ti stupňová)
Pilotovaná
(6-ti stupňová)
Mechanická
(6-ti stupňová)
Pilotovaná
(6-ti stupňová)
Pilotovaná
(6-ti stupňová)
Pilotovaná
(6-ti stupňová)
Automatická
(6-ti stupňová)
OLEJOVÁ NÁPLŇ (v litrech)
Motor (s výměnou fi ltru)
3,75
3,75
-
-
5,25
5,25
...S:
model vybavený systémem Stop & Start.
UA...:
CITROËN Grand C4 Picasso (7-mi místná verze).
UE...:
CITROËN Grand C4 Picasso (5-ti místná verze).
UD...:
CITROËN C4 Picasso (5-ti místná verze).
...CU1
:
verze N1.
Page 218 of 413
XII
216

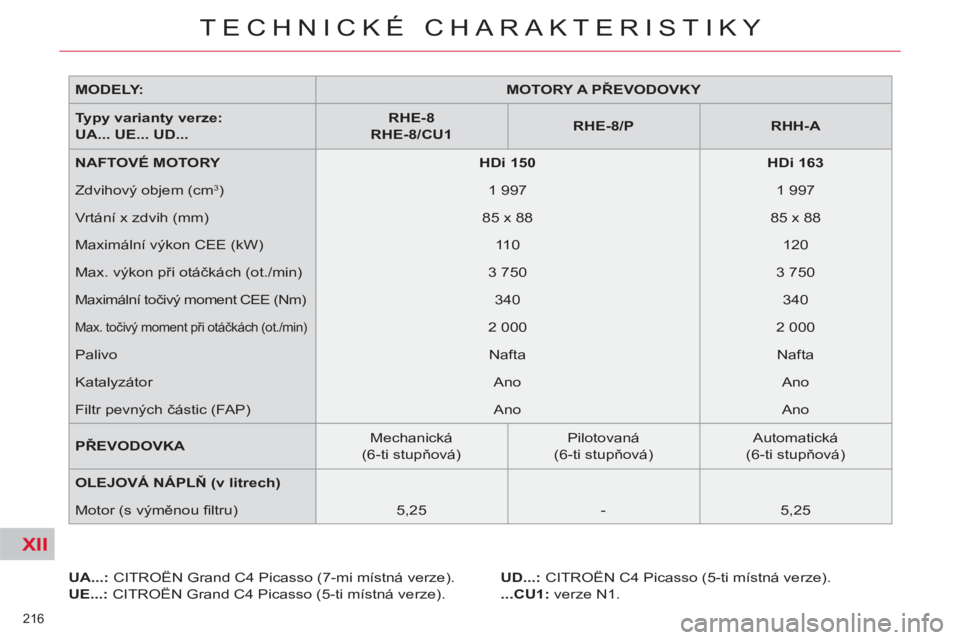

TECHNICKÉ CHARAKTERISTIKY
MODELY:
MOTORY A PŘEVODOVKY
Typy varianty verze:
UA... UE... UD...
RHE-8
RHE-8/CU1
RHE-8/P
RHH-A
NAFTOVÉ MOTORY
HDi 150
HDi 163
Zdvihový objem (cm
3
)
1 997
1 997
Vrtání x zdvih (mm)
85 x 88
85 x 88
Maximální výkon CEE (kW)
110
120
Max. výkon při otáčkách (ot./min)
3 750
3 750
Maximální točivý moment CEE (Nm)
340
340
Max. točivý moment při otáčkách (ot./min)
2 000
2 000
Palivo
Nafta
Nafta
Katalyzátor
Ano
Ano
Filtr pevných částic (FAP)
Ano
Ano
PŘEVODOVKA
Mechanická
(6-ti stupňová)
Pilotovaná
(6-ti stupňová)
Automatická
(6-ti stupňová)
OLEJOV
Á
NÁ
PLŇ
(v litrech)
Motor (s výměnou fi ltru)
5,25
-
5,25
UA...:
CITROËN Grand C4 Picasso (7-mi místná verze).
UE...:
CITROËN Grand C4 Picasso (5-ti místná verze).
UD...:
CITROËN C4 Picasso (5-ti místná verze).
...CU1
:
verze N1.
Page 219 of 413
XII
217
TECHNICKÉ CHARAKTERISTIKY

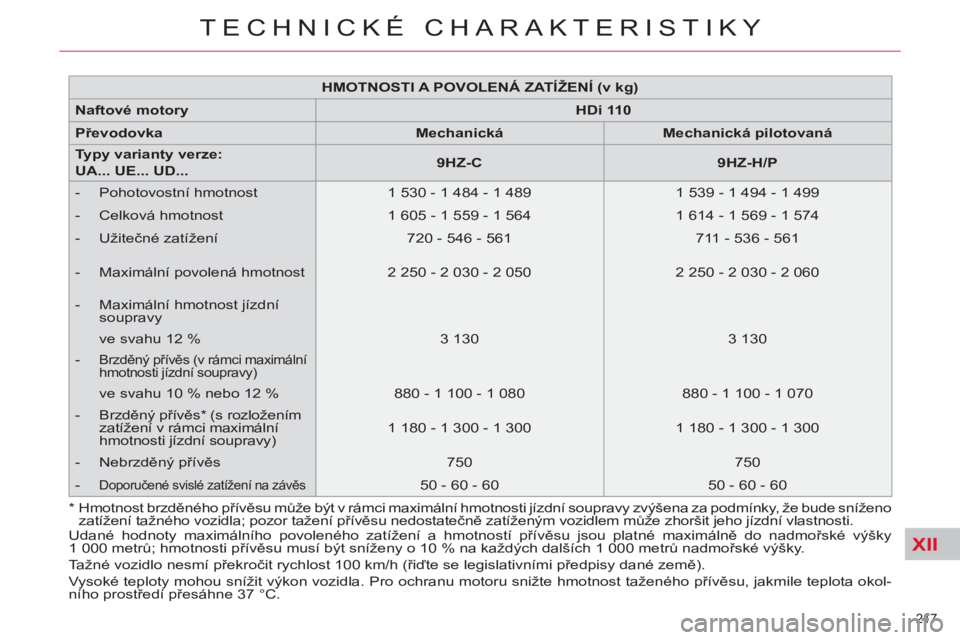

HMOTNOSTI A POVOLENÁ ZATÍŽENÍ (v kg)
Naftové motory
HDi 110
Převodovka
Mechanick
á
Mechanická pilotovaná
Typy varianty verze:
UA... UE... UD...
9HZ-C
9HZ-H/P
- Pohotovostní hmotnost
1 530 - 1 484 - 1 489
1 539 - 1 494 - 1 499
- Celková hmotnost
1 605 - 1 559 - 1 564
1 614 - 1 569 - 1 574
- Užitečné zatížení
720 - 546 - 561
711 - 536 - 561
- Maximální povolená hmotnost
2 250 - 2 030 - 2 050
2 250 - 2 030 - 2 060
- Maximální hmotnost jízdní
soupravy
ve svahu 12 %
3 130
3 130
- Brzděný přívěs (v rámci maximální
hmotnosti jízdní soupravy)
ve svahu 10 % nebo 12 %
880 - 1 100 - 1 080
880 - 1 100 - 1 070
- Brzděný přívěs * (s rozložením
zatížení v rámci maximální
hmotnosti jízdní soupravy)
1 180 - 1 300 - 1 300
1 180 - 1 300 - 1 300
- Nebrzděný přívěs
750
750
- Doporučené svislé zatížení na závěs
50 - 60 - 60
50 - 60 - 60
Udané hodnoty maximálního povoleného zatížení a hmotností přívěsu jsou platné maximálně do nadmořské výšky
1 000 metrů; hmotnosti přívěsu musí být sníženy o 10 % na každých dalších 1 000 metrů nadmořské výšky.
Tažné vozidlo nesmí překročit rychlost 100 km/h (řiďte se legislativními předpisy dané země).
Vysoké teploty mohou snížit výkon vozidla. Pro ochranu motoru snižte hmotnost taženého přívěsu, jakmile teplota okol-
ního prostředí přesáhne 37 °C.
*
Hmotnost brzděného přívěsu může být v rámci maximální hmotnosti jízdní soupravy zvýšena za podmínky, že bude sníženo
zatížení tažného vozidla; pozor tažení přívěsu nedostatečně zatíženým vozidlem může zhoršit jeho jízdní vlastnosti.
Page 220 of 413
XII
218
TECHNICKÉ CHARAKTERISTIKY
Udané hodnoty maximálního povoleného zatížení a hmotností přívěsu jsou platné maximálně do nadmořské výšky
1 000 metrů; hmotnosti přívěsu musí být sníženy o 10 % na každých dalších 1 000 metrů nadmořské výšky.
Tažné vozidlo nesmí překročit rychlost 100 km/h (řiďte se legislativními předpisy dané země).
Vysoké teploty mohou snížit výkon vozidla. Pro ochranu motoru snižte hmotnost taženého přívěsu, jakmile teplota okolního
prostředí přesáhne 37 °C.

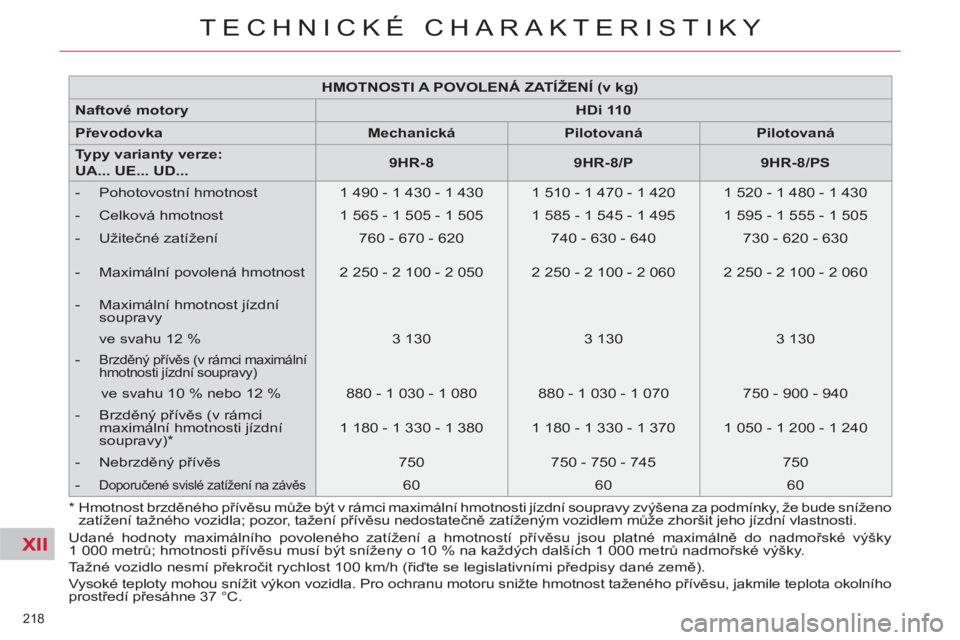

HMOTNOSTI A POVOLENÁ ZATÍŽENÍ (v kg)
Naftové motory
HDi 110
Převodovka
Mechanick
á
Pilotovan
á
Pilotovan
á
Typy varianty verze:
UA... UE... UD...
9HR-8
9HR-8/P
9HR-8/PS
- Pohotovostní hmotnost
1 490 - 1 430 - 1 430
1 510 - 1 470 - 1 420
1 520 - 1 480 - 1 430
- Celková hmotnost
1 565 - 1 505 - 1 505
1 585 - 1 545 - 1 495
1 595 - 1 555 - 1 505
- Užitečné zatížení
760 - 670 - 620
740 - 630 - 640
730 - 620 - 630
- Maximální povolená hmotnost
2 250 - 2 100 - 2 050
2 250 - 2 100 - 2 060
2 250 - 2 100 - 2 060
- Maximální hmotnost jízdní
soupravy
ve svahu 12 %
3 130
3 130
3 130
- Brzděný přívěs (v rámci maximální
hmotnosti jízdní soupravy)
ve svahu 10 % nebo 12 %
880 - 1 030 - 1 080
880 - 1 030 - 1 070
750 - 900 - 940
- Brzděný přívěs (v rámci
maximální hmotnosti jízdní
soupravy) *
1 180 - 1 330 - 1 380
1 180 - 1 330 - 1 370
1 050 - 1 200 - 1 240
- Nebrzděný přívěs
750
750 - 750 - 745
750
-
Doporučené svislé zatížení na závěs
60
60
60
*
Hmotnost brzděného přívěsu může být v rámci maximální hmotnosti jízdní soupravy zvýšena za podmínky, že bude sníženo
zatížení tažného vozidla; pozor, tažení přívěsu nedostatečně zatíženým vozidlem může zhoršit jeho jízdní vlastnosti.
