29
KÄYTTÖÖNOTTO

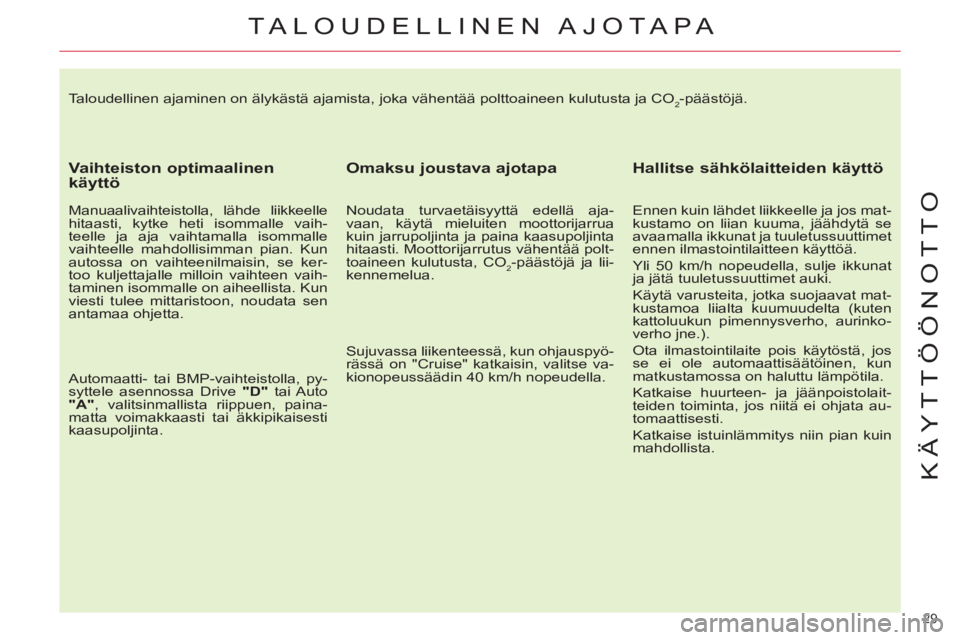

Taloudellinen ajaminen on älykästä ajamista, joka vähentää polttoaineen kulutusta ja CO2-päästöjä.


Vaihteiston optimaalinen
käyttö

Manuaalivaihteistolla, lähde liikkeelle
hitaasti, kytke heti isommalle vaih-
teelle ja aja vaihtamalla isommalle
vaihteelle mahdollisimman pian. Kun
autossa on vaihteenilmaisin, se ker-
too kuljettajalle milloin vaihteen vaih-
taminen isommalle on aiheellista. Kun
viesti tulee mittaristoon, noudata sen
antamaa ohjetta.

Automaatti- tai BMP-vaihteistolla, py-
syttele asennossa Drive "D"
tai Auto
"A"
, valitsinmallista riippuen, paina-
matta voimakkaasti tai äkkipikaisesti
kaasupoljinta.



Omaksu joustava ajotapa


Noudata turvaetäisyyttä edellä aja-
vaan, käytä mieluiten moottorijarrua
kuin jarrupoljinta ja paina kaasupoljinta
hitaasti. Moottorijarrutus vähentää polt-
toaineen kulutusta, CO
2-päästöjä ja lii-
kennemelua.

Sujuvassa liikenteessä, kun ohjauspyö-
rässä on "Cruise" katkaisin, valitse va-
kionopeussäädin 40 km/h nopeudella.



Hallitse sähkölaitteiden käyttö


Ennen kuin lähdet liikkeelle ja jos mat-
kustamo on liian kuuma, jäähdytä se
avaamalla ikkunat ja tuuletussuuttimet
ennen ilmastointilaitteen käyttöä.
Yli 50 km/h nopeudella, sulje ikkunat
ja jätä tuuletussuuttimet auki.
Käytä varusteita, jotka suojaavat mat-
kustamoa liialta kuumuudelta (kuten
kattoluukun pimennysverho, aurinko-
verho jne.).
Ota ilmastointilaite pois käytöstä, jos
se ei ole automaattisäätöinen, kun
matkustamossa on haluttu lämpötila.
Katkaise huurteen- ja jäänpoistolait-
teiden toiminta, jos niitä ei ohjata au-
tomaattisesti.
Katkaise istuinlämmitys niin pian kuin
mahdollista.
TA LOUDELLINEN AJOTA PA

30
KÄYTTÖÖNOTTO

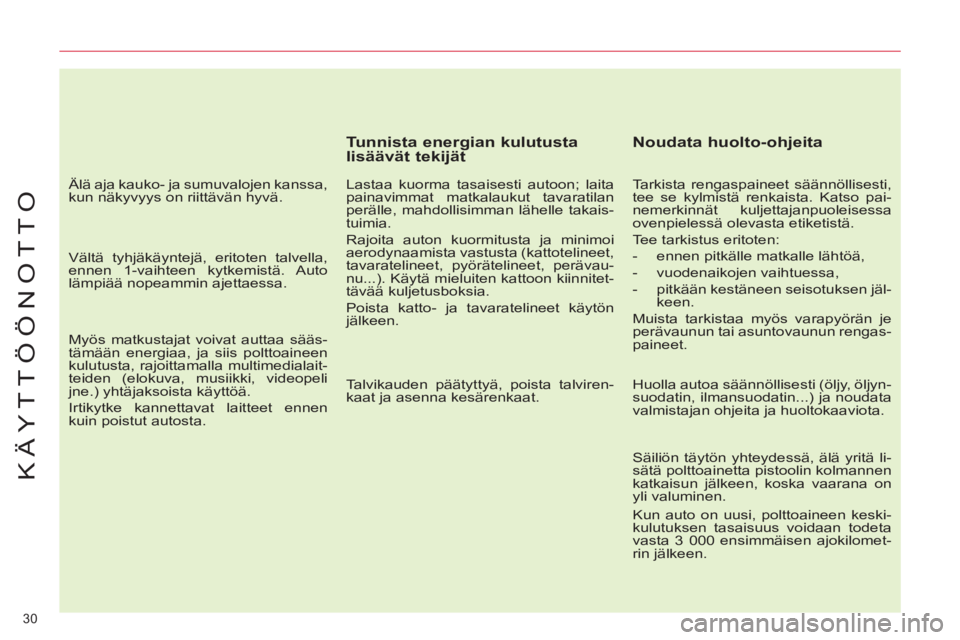

Tunnista energian kulutusta
lisäävät tekijät

Lastaa kuorma tasaisesti autoon; laita
painavimmat matkalaukut tavaratilan
perälle, mahdollisimman lähelle takais-
tuimia.
Rajoita auton kuormitusta ja minimoi
aerodynaamista vastusta (kattotelineet,
tavaratelineet, pyörätelineet, perävau-
nu...). Käytä mieluiten kattoon kiinnitet-
tävää kuljetusboksia.
Poista katto- ja tavaratelineet käytön
jälkeen.

Talvikauden päätyttyä, poista talviren-
kaat ja asenna kesärenkaat.



Noudata huolto-ohjeita


Tarkista rengaspaineet säännöllisesti,
tee se kylmistä renkaista. Katso pai-
nemerkinnät kuljettajanpuoleisessa
ovenpielessä olevasta etiketistä.
Tee tarkistus eritoten:


- ennen pitkälle matkalle lähtöä,

- vuodenaikojen vaihtuessa,

- pitkään kestäneen seisotuksen jäl-
keen.
Muista tarkistaa myös varapyörän je
perävaunun tai asuntovaunun rengas-
paineet.

Huolla autoa säännöllisesti (öljy, öljyn-
suodatin, ilmansuodatin...) ja noudata
valmistajan ohjeita ja huoltokaaviota.



Säiliön täytön yhteydessä, älä yritä li-
sätä polttoainetta pistoolin kolmannen
katkaisun jälkeen, koska vaarana on
yli valuminen.

Kun auto on uusi, polttoaineen keski-
kulutuksen tasaisuus voidaan todeta
vasta 3 000 ensimmäisen ajokilomet-
rin jälkeen.

Älä aja kauko- ja sumuvalojen kanssa,
kun näkyvyys on riittävän hyvä.

Vältä tyhjäkäyntejä, eritoten talvella,
ennen 1-vaihteen kytkemistä. Auto
lämpiää nopeammin ajettaessa.

Myös matkustajat voivat auttaa sääs-
tämään energiaa, ja siis polttoaineen
kulutusta, rajoittamalla multimedialait-
teiden (elokuva, musiikki, videopeli
jne.) yhtäjaksoista käyttöä.
Irtikytke kannettavat laitteet ennen
kuin poistut autosta.

I
31
AJONHALLINTA

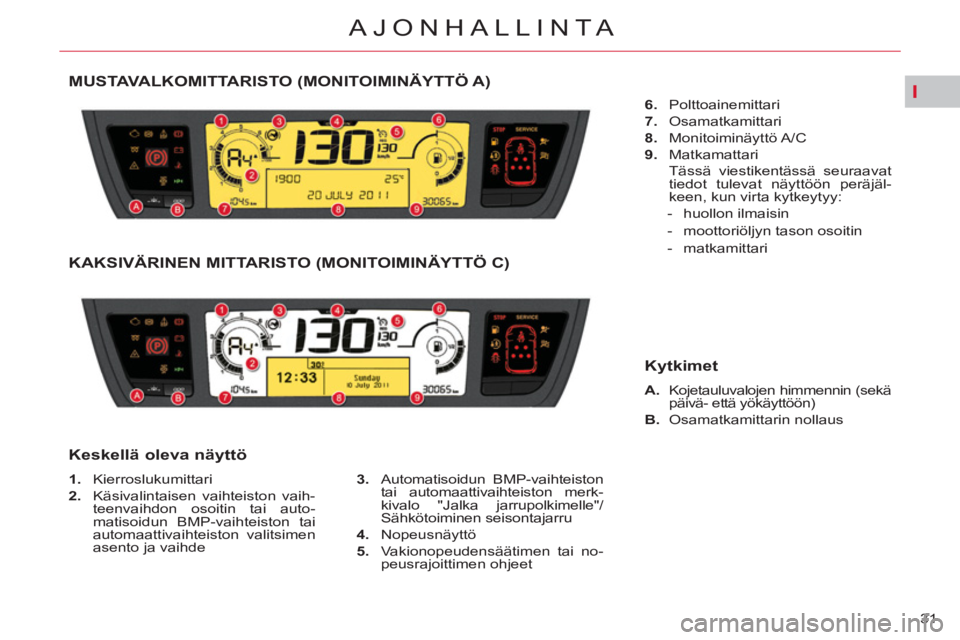

MUSTAVALKOMITTARISTO (MONITOIMINÄYTTÖ A)


1.
Kierroslukumittari

2.
Käsivalintaisen vaihteiston vaih-
teenvaihdon osoitin tai auto-
matisoidun BMP-vaihteiston tai
automaattivaihteiston valitsimen
asento ja vaihde
3.
Automatisoidun BMP-vaihteiston
tai automaattivaihteiston merk-
kivalo "Jalka jarrupolkimelle"/
Sähkötoiminen seisontajarru

4.
Nopeusnäyttö

5.
Vakionopeudensäätimen tai no-
peusrajoittimen ohjeet

A.
Kojetauluvalojen himmennin (sekä
päivä- että yökäyttöön)

B.
Osamatkamittarin nollaus



Keskellä oleva näyttö
Kytkimet

KAKSIVÄRINEN MITTARISTO (MONITOIMINÄYTTÖ C)


6.
Polttoainemittari

7.
Osamatkamittari

8.
Monitoiminäyttö A/C

9.
Matkamattari
Tässä viestikentässä seuraavat
tiedot tulevat näyttöön peräjäl-
keen, kun virta kytkeytyy:


- huollon ilmaisin

- moottoriöljyn tason osoitin

- matkamittari

I
32
AJONHALLINTA

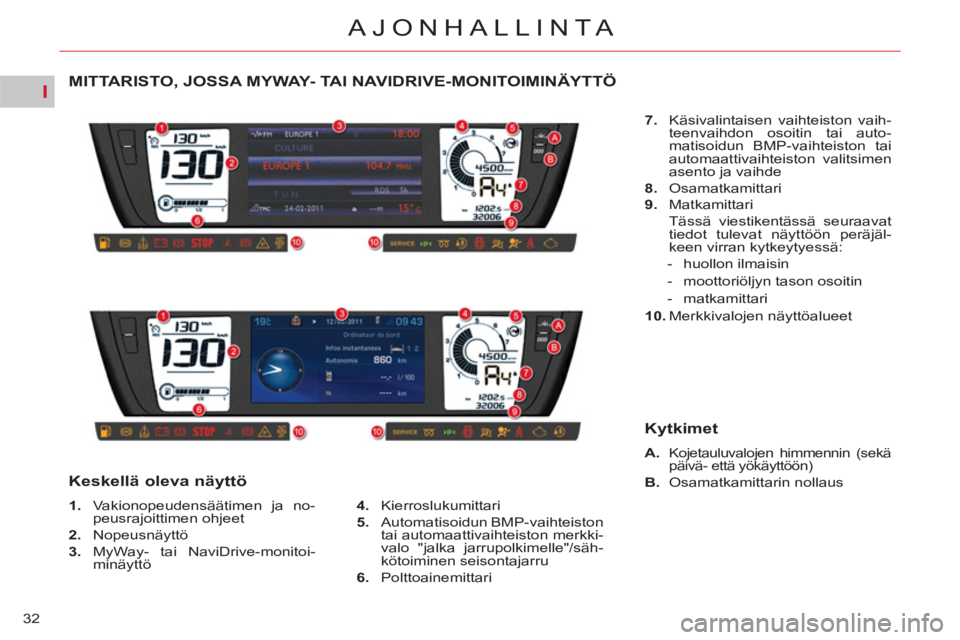

MITTARISTO, JOSSA MYWAY- TAI NAVIDRIVE-MONITOIMINÄYTTÖ


1.
Vakionopeudensäätimen ja no-
peusrajoittimen ohjeet

2.
Nopeusnäyttö

3.
MyWay- tai NaviDrive-monitoi-
minäyttö
4.
Kierroslukumittari

5.
Automatisoidun BMP-vaihteiston
tai automaattivaihteiston merkki-
valo "jalka jarrupolkimelle"/säh-
kötoiminen seisontajarru

6.
Polttoainemittari

A.

Kojetauluvalojen himmennin (sekä
päivä- että yökäyttöön)

B.
Osamatkamittarin nollaus


Keskellä oleva näyttö
Kytkimet


7.
Käsivalintaisen vaihteiston vaih-
teenvaihdon osoitin tai auto-
matisoidun BMP-vaihteiston tai
automaattivaihteiston valitsimen
asento ja vaihde

8.
Osamatkamittari

9.
Matkamittari
Tässä viestikentässä seuraavat
tiedot tulevat näyttöön peräjäl-
keen virran kytkeytyessä:


- huollon ilmaisin

- moottoriöljyn tason osoitin

- matkamittari

10.
Merkkivalojen näyttöalueet

I

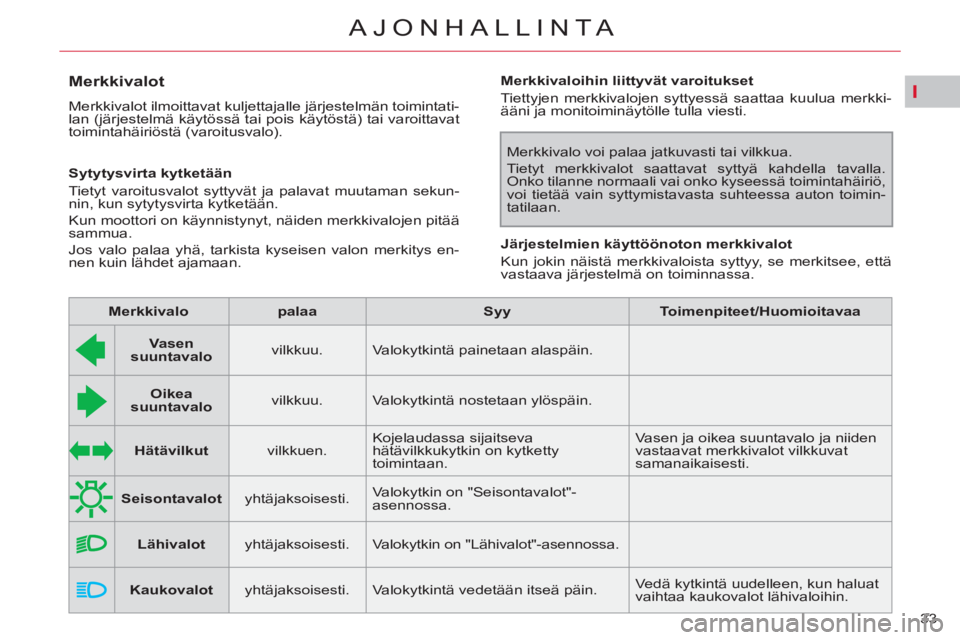

33
AJONHALLINTA








Merkkivalot

Merkkivalot ilmoittavat kuljettajalle järjestelmän toimintati-
lan (järjestelmä käytössä tai pois käytöstä) tai varoittavat
toimintahäiriöstä (varoitusvalo).

Sytytysvirta kytketään
Tietyt varoitusvalot syttyvät ja palavat muutaman sekun-
nin, kun sytytysvirta kytketään.
Kun moottori on käynnistynyt, näiden merkkivalojen pitää
sammua.
Jos valo palaa yhä, tarkista kyseisen valon merkitys en-
nen kuin lähdet ajamaan.
Merkkivaloihin liittyvät varoitukset
Tiettyjen merkkivalojen syttyessä saattaa kuulua merkki-
ääni ja monitoiminäytölle tulla viesti.

Järjestelmien käyttöönoton merkkivalot
Kun jokin näistä merkkivaloista syttyy, se merkitsee, että
vastaava järjestelmä on toiminnassa.
Merkkivalo voi palaa jatkuvasti tai vilkkua.
Tietyt merkkivalot saattavat syttyä kahdella tavalla.
Onko tilanne normaali vai onko kyseessä toimintahäiriö,
voi tietää vain syttymistavasta suhteessa auton toimin-
tatilaan.


Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa






Vasen
suuntavalo


vilkkuu. Valokytkintä painetaan alaspäin.





Oikea
suuntavalo


vilkkuu. Valokytkintä nostetaan ylöspäin.






Seisontavalot


yhtäjaksoisesti. Valokytkin on "Seisontavalot"-
asennossa.





Lähivalot


yhtäjaksoisesti. Valokytkin on "Lähivalot"-asennossa.






Kaukovalot


yhtäjaksoisesti. Valokytkintä vedetään itseä päin. Vedä kytkintä uudelleen, kun haluat
vaihtaa kaukovalot lähivaloihin.





Hätävilkut


vilkkuen. Kojelaudassa sijaitseva
hätävilkkukytkin on kytketty
toimintaan. Vasen ja oikea suuntavalo ja niiden
vastaavat merkkivalot vilkkuvat
samanaikaisesti.

I
34
AJONHALLINTA


Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa

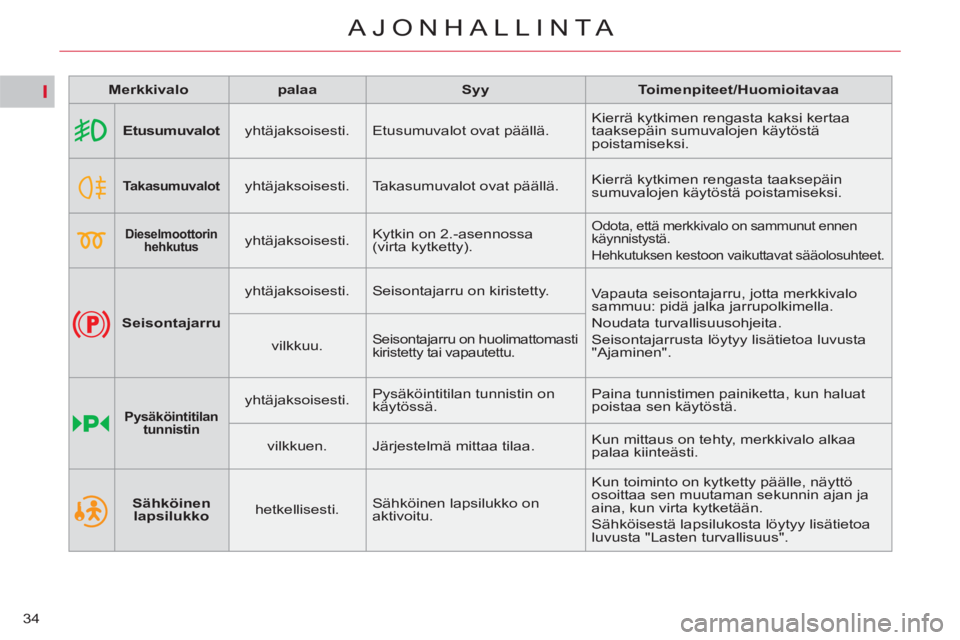

Etusumuvalot


yhtäjaksoisesti. Etusumuvalot ovat päällä. Kierrä kytkimen rengasta kaksi kertaa
taaksepäin sumuvalojen käytöstä
poistamiseksi.






Takasumuvalot



yhtäjaksoisesti. Takasumuvalot ovat päällä. Kierrä kytkimen rengasta taaksepäin
sumuvalojen käytöstä poistamiseksi.






Dieselmoottorin
hehkutus


yhtäjaksoisesti. Kytkin on 2.-asennossa
(virta kytketty). Odota, että merkkivalo on sammunut ennen
käynnistystä.
Hehkutuksen kestoon vaikuttavat sääolosuhteet.






Seisontajarru


yhtäjaksoisesti. Seisontajarru on kiristetty.
Vapauta seisontajarru, jotta merkkivalo
sammuu: pidä jalka jarrupolkimella.
Noudata turvallisuusohjeita.
Seisontajarrusta löytyy lisätietoa luvusta
"Ajaminen".
vilkkuu.

Seisontajarru on huolimattomasti
kiristetty tai vapautettu.


Pysäköintitilan
tunnistin



yhtäjaksoisesti. Pysäköintitilan tunnistin on
käytössä. Paina tunnistimen painiketta, kun haluat
poistaa sen käytöstä.

vilkkuen. Järjestelmä mittaa tilaa. Kun mittaus on tehty, merkkivalo alkaa
palaa kiinteästi.


Sähköinen
lapsilukko


hetkellisesti. Sähköinen lapsilukko on
aktivoitu. Kun toiminto on kytketty päälle, näyttö
osoittaa sen muutaman sekunnin ajan ja
aina, kun virta kytketään.
Sähköisestä lapsilukosta löytyy lisätietoa
luvusta "Lasten turvallisuus".

I
35
AJONHALLINTA


Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa





Stop & Go


yhtäjaksoisesti.

Stop & Go -järjestelmä on asettanut
moottorin STOP-
tilaan, koska auto on
pysähtynyt (punaiset liikennevalot,
seisautus, liikenneruuhka...). Merkkivalo sammuu ja moottori käynnistyy
uudelleen automaattisesti START-tilassa
heti, kun lähdet autolla liikkeelle.

vilkkuu
muutaman
sekunnin, jonka
jälkeen sammuu. STOP-tila on hetkellisesti pois
käytöstä
tai
START-tila on lauennut
automaattisesti. Katso luvusta "Ajaminen - kappaleesta
Stop & Go" erikoistilanteet STOP- ja
START-vaiheissa.




Etumatkustajan
turvatyynyjärjestelmä

yhtäjaksoisesti. Hansikaslokerossa sijaitseva
kytkin on käännetty asentoon
"

ON"
.
Etumatkustajan turvatyyny
on valmiustilassa.
Tässä tilanteessa älä
aseta tälle paikalle
lapsen turvaistuinta selkä
ajosuuntaan. Vie kytkin asentoon "

OFF"
, niin
etumatkustajan turvatyynyn toiminta
kytkeytyy pois päältä.
Nyt voit kiinnittää tälle paikalle lapsen
turvaistuimen selkä ajosuuntaan.

I
36
AJONHALLINTA

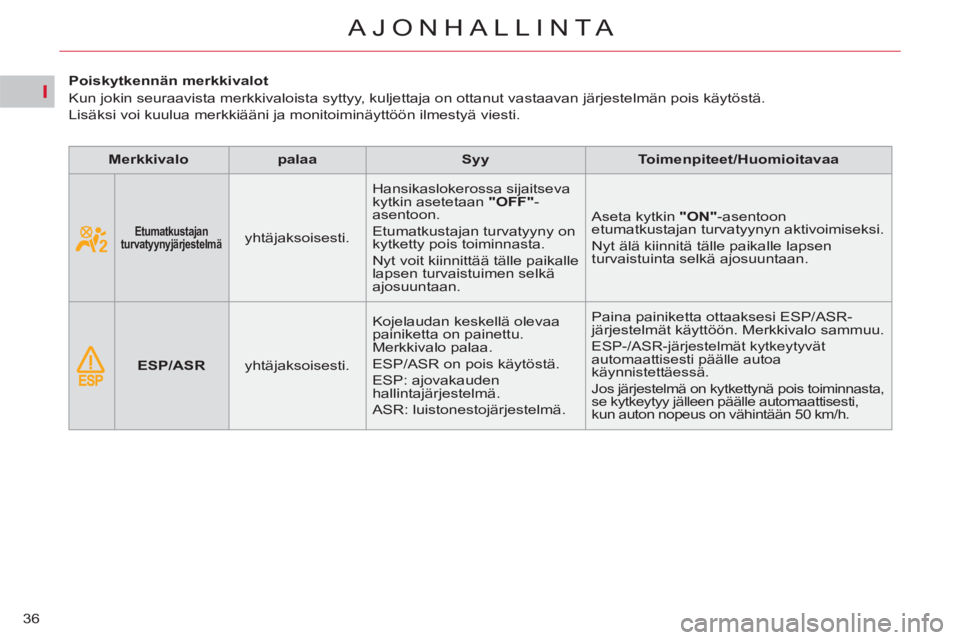

Poiskytkennän merkkivalot
Kun jokin seuraavista merkkivaloista syttyy, kuljettaja on ottanut vastaavan järjestelmän pois käytöstä.
Lisäksi voi kuulua merkkiääni ja monitoiminäyttöön ilmestyä viesti.



Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa








Etumatkustajan
turvatyynyjärjestelmä



yhtäjaksoisesti. Hansikaslokerossa sijaitseva
kytkin asetetaan "OFF"
-
asentoon.
Etumatkustajan turvatyyny on
kytketty pois toiminnasta.
Nyt voit kiinnittää tälle paikalle
lapsen turvaistuimen selkä
ajosuuntaan. Aseta kytkin "ON"
-asentoon
etumatkustajan turvatyynyn aktivoimiseksi.
Nyt älä kiinnitä tälle paikalle lapsen
turvaistuinta selkä ajosuuntaan.





ESP/ASR


yhtäjaksoisesti. Kojelaudan keskellä olevaa
painiketta on painettu.
Merkkivalo palaa.
ESP/ASR on pois käytöstä.
ESP: ajovakauden
hallintajärjestelmä.
ASR: luistonestojärjestelmä. Paina painiketta ottaaksesi ESP/ASR-
järjestelmät käyttöön. Merkkivalo sammuu.
ESP-/ASR-järjestelmät kytkeytyvät
automaattisesti päälle autoa
käynnistettäessä.
Jos järjestelmä on kytkettynä pois toiminnasta,
se kytkeytyy jälleen päälle automaattisesti,
kun auton nopeus on vähintään 50 km/h.

I
37
AJONHALLINTA

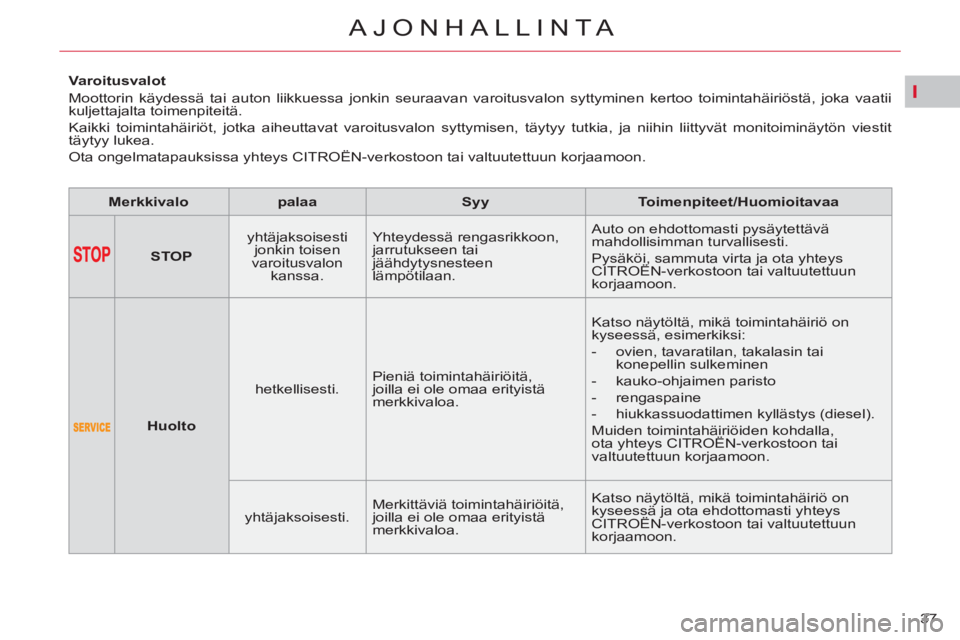

Varoitusvalot
Moottorin käydessä tai auton liikkuessa jonkin seuraavan varoitusvalon syttyminen kertoo toimintahäiriöstä, joka vaatii
kuljettajalta toimenpiteitä.
Kaikki toimintahäiriöt, jotka aiheuttavat varoitusvalon syttymisen, täytyy tutkia, ja niihin liittyvät monitoiminäytön viestit
täytyy lukea.
Ota ongelmatapauksissa yhteys CITROËN-verkostoon tai valtuutettuun korjaamoon.



Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa







STOP


yhtäjaksoisesti
jonkin toisen
varoitusvalon
kanssa. Yhteydessä rengasrikkoon,
jarrutukseen tai
jäähdytysnesteen
lämpötilaan. Auto on ehdottomasti pysäytettävä
mahdollisimman turvallisesti.
Pysäköi, sammuta virta ja ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.





Huolto


hetkellisesti. Pieniä toimintahäiriöitä,
joilla ei ole omaa erityistä
merkkivaloa. Katso näytöltä, mikä toimintahäiriö on
kyseessä, esimerkiksi:


- ovien, tavaratilan, takalasin tai
konepellin sulkeminen

- kauko-ohjaimen paristo

- rengaspaine

- hiukkassuodattimen kyllästys (diesel).
Muiden toimintahäiriöiden kohdalla,
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.

yhtäjaksoisesti. Merkittäviä toimintahäiriöitä,
joilla ei ole omaa erityistä
merkkivaloa. Katso näytöltä, mikä toimintahäiriö on
kyseessä ja ota ehdottomasti yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.

I
38

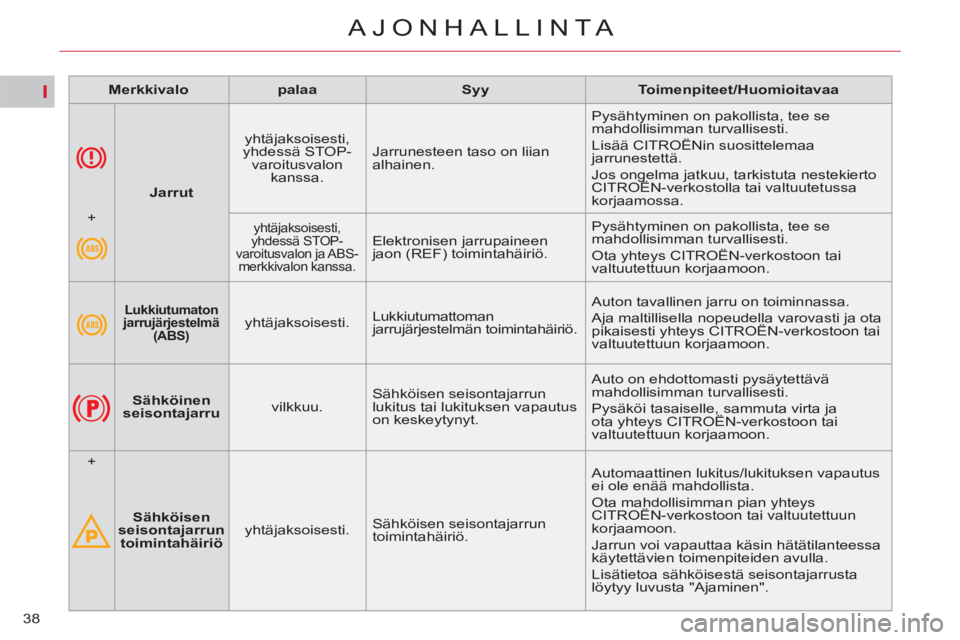

AJONHALLINTA


Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa








Lukkiutumaton
jarrujärjestelmä
(ABS)


yhtäjaksoisesti. Lukkiutumattoman
jarrujärjestelmän toimintahäiriö. Auton tavallinen jarru on toiminnassa.
Aja maltillisella nopeudella varovasti ja ota
pikaisesti yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.




Sähköinen
seisontajarru


vilkkuu. Sähköisen seisontajarrun
lukitus tai lukituksen vapautus
on keskeytynyt. Auto on ehdottomasti pysäytettävä
mahdollisimman turvallisesti.
Pysäköi tasaiselle, sammuta virta ja
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.

+


Sähköisen
seisontajarrun
toimintahäiriö


yhtäjaksoisesti. Sähköisen seisontajarrun
toimintahäiriö. Automaattinen lukitus/lukituksen vapautus
ei ole enää mahdollista.
Ota mahdollisimman pian yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Jarrun voi vapauttaa käsin hätätilanteessa
käytettävien toimenpiteiden avulla.
Lisätietoa sähköisestä seisontajarrusta
löytyy luvusta "Ajaminen".




Jarrut


yhtäjaksoisesti,
yhdessä STOP-
varoitusvalon
kanssa. Jarrunesteen taso on liian
alhainen. Pysähtyminen on pakollista, tee se
mahdollisimman turvallisesti.
Lisää CITROËNin suosittelemaa
jarrunestettä.
Jos ongelma jatkuu, tarkistuta nestekierto
CITROËN-verkostolla tai valtuutetussa
korjaamossa.

+


yhtäjaksoisesti,
yhdessä STOP-
varoitusvalon ja ABS-
merkkivalon kanssa.
Elektronisen jarrupaineen
jaon (REF) toimintahäiriö. Pysähtyminen on pakollista, tee se
mahdollisimman turvallisesti.
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
