Page 191 of 413
XI
189
PRAKTIČNE INFORMACIJE

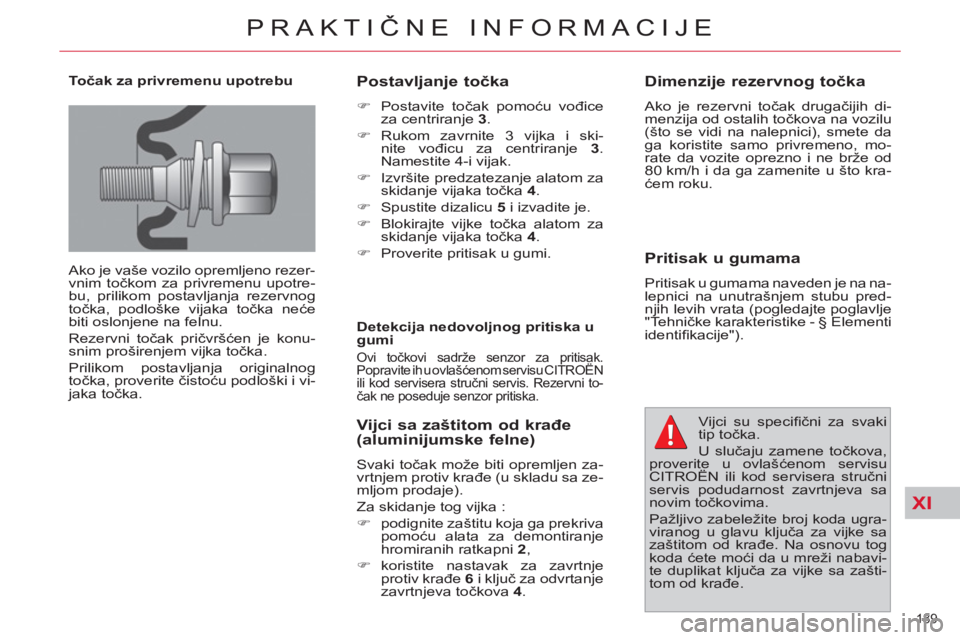

Točak za privremenu upotrebu
Ako je vaše vozilo opremljeno rezer-
vnim točkom za privremenu upotre-
bu, prilikom postavljanja rezervnog
točka, podloške vijaka točka neće
biti oslonjene na felnu.
Rezervni točak pričvršćen je konu-
snim proširenjem vijka točka.
Prilikom postavljanja originalnog
točka, proverite čistoću podloški i vi-
jaka točka.
Postavljanje točka
)
Postavite točak pomoću vođice
za centriranje 3
.
)
Rukom zavrnite 3 vijka i ski-
nite vođicu za centriranje 3
.
Namestite 4-i vijak.
)
Izvršite predzatezanje alatom za
skidanje vijaka točka 4
.
)
Spustite dizalicu 5
i izvadite je.
)
Blokirajte vijke točka alatom za
skidanje vijaka točka 4
.
)
Proverite pritisak u gumi.
Detekcija nedovoljnog pritiska u
gumi
Ovi točkovi sadrže senzor za pritisak.
Popravite ih u ovlašćenom servisu CITROËN
ili kod servisera stručni servis. Rezervni to-
čak ne poseduje senzor pritiska.
Vijci sa zaštitom od krađe
(aluminijumske felne)
Svaki točak može biti opremljen za-
vrtnjem protiv krađe (u skladu sa ze-
mljom prodaje).
Za skidanje tog vijka :
)
podignite zaštitu koja ga prekriva
pomoću alata za demontiranje
hromiranih ratkapni 2
,
)
koristite nastavak za zavrtnje
protiv krađe 6
i ključ za odvrtanje
zavrtnjeva točkova 4
.
Dimenzije rezervnog točka
Ako je rezervni točak drugačijih di-
menzija od ostalih točkova na vozilu
(što se vidi na nalepnici), smete da
ga koristite samo privremeno, mo-
rate da vozite oprezno i ne brže od
80 km/h i da ga zamenite u što kra-
ćem roku.
Pritisak u gumama
Pritisak u gumama naveden je na na-
lepnici na unutrašnjem stubu pred-
njih levih vrata (pogledajte poglavlje
"Tehničke karakteristike - § Elementi
identifi kacije").
Vijci su specifi čni za svaki
tip točka.
U slučaju zamene točkova,
proverite u ovlašćenom servisu
CITROËN ili kod servisera stručni
servis podudarnost zavrtnjeva sa
novim točkovima.
Pažljivo zabeležite broj koda ugra-
viranog u glavu ključa za vijke sa
zaštitom od krađe. Na osnovu tog
koda ćete moći da u mreži nabavi-
te duplikat ključa za vijke sa zašti-
tom od krađe.
Page 192 of 413
XI
190
PRAKTIČNE INFORMACIJE
ZAMENA SIJALICE
Farovi imaju staklo od poli-
karbonata, obloženo zaštit-
nim lakom :
)
nemojte da ih čistite suvom
ili abrazivnom krpom, niti de-
terdžentom ili razređivačem,
)
upotrebite sunđer i vodu sa sa-
punicom,
)
kada perete prljavštinu pod vi-
sokim pritiskom, nemojte se
dugo zadržavati na farovima,
svetlima i njihovoj okolini kako
ne biste oštetili lak i hermetičnu
zaptivku.
)
Ne dirajte sijalicu prstima, koristi-
te krpu koja ne ostavlja dlačice.
Pre zamene sijalice, farovi treba da
su ugašeni već nekoliko minuta (ri-
zik od težih opekotina).
Obavezno treba da koristite sijalice
bez ultraljubičastog zračenja (anti
UV) kako se ne bi oštetio far.
Uvek zamenite pokvarenu sijalicu
novom sijalicom koja ima iste refe-
rence i karakteristike.
Prednja svetla
1.
Kratka svetla (H7-55 W)
2.
Duga svetla (H1-55 W)
3.
Poziciona svetla (H6W-6 W)
Dnevna/poziciona svetla
(diode)
4.
Migavci (H21-21 W)
Model sa halogenim sijalicama
Model sa ksenonskim svetlima i
direkcionim farovima
1.
Bi-Xenon svetla (kratka/duga)
2.
Dodatna svetla (H7-55 W)
3.
Poziciona svetla (H6W-6 W)
Dnevna/poziciona svetla (diode)
4.
Migavci (H21-21 W)
Page 193 of 413
XI
191
PRAKTIČNE INFORMACIJE

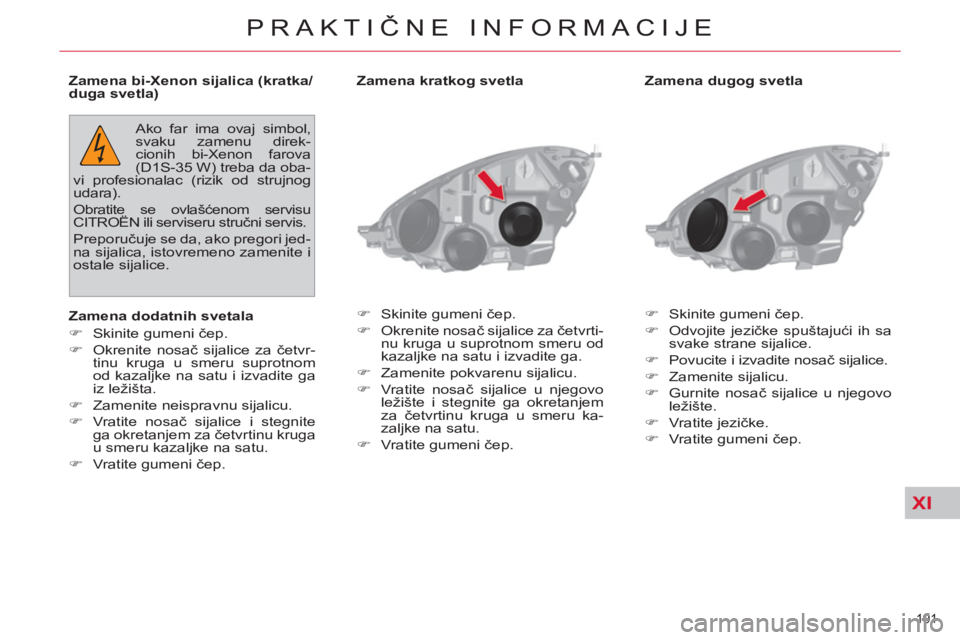

Zamena dugog svetla
)
Skinite gumeni čep.
)
Odvojite jezičke spuštajući ih sa
svake strane sijalice.
)
Povucite i izvadite nosač sijalice.
)
Zamenite sijalicu.
)
Gurnite nosač sijalice u njegovo
ležište.
)
Vratite jezičke.
)
Vratite gumeni čep.
Zamena bi-Xenon sijalica (kratka/
duga svetla)
Zamena dodatnih svetala
)
Skinite gumeni čep.
)
Okrenite nosač sijalice za četvr-
tinu kruga u smeru suprotnom
od kazaljke na satu i izvadite ga
iz ležišta.
)
Zamenite neispravnu sijalicu.
)
Vratite nosač sijalice i stegnite
ga okretanjem za četvrtinu kruga
u smeru kazaljke na satu.
)
Vratite gumeni čep.
Ako far ima ovaj simbol,
svaku zamenu direk-
cionih bi-Xenon farova
(D1S-35 W) treba da oba-
vi profesionalac (rizik od strujnog
udara).
Obratite se ovlašćenom servisu
CITROËN ili serviseru stručni servis.
Preporučuje se da, ako pregori jed-
na sijalica, istovremeno zamenite i
ostale sijalice.
Zamena kratkog svetla
)
Skinite gumeni čep.
)
Okrenite nosač sijalice za četvrti-
nu kruga u suprotnom smeru od
kazaljke na satu i izvadite ga.
)
Zamenite pokvarenu sijalicu.
)
Vratite nosač sijalice u njegovo
ležište i stegnite ga okretanjem
za četvrtinu kruga u smeru ka-
zaljke na satu.
)
Vratite gumeni čep.
Page 194 of 413
XI
192
PRAKTIČNE INFORMACIJE

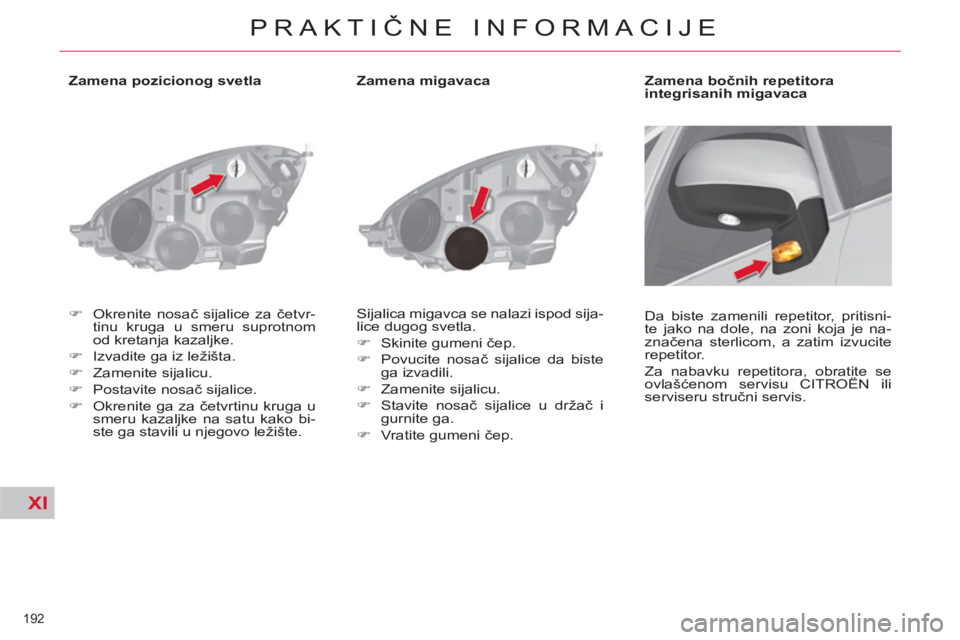

Zamena pozicionog svetla
)
Okrenite nosač sijalice za četvr-
tinu kruga u smeru suprotnom
od kretanja kazaljke.
)
Izvadite ga iz ležišta.
)
Zamenite sijalicu.
)
Postavite nosač sijalice.
)
Okrenite ga za četvrtinu kruga u
smeru kazaljke na satu kako bi-
ste ga stavili u njegovo ležište.
Zamena migavaca
Sijalica migavca se nalazi ispod sija-
lice dugog svetla.
)
Skinite gumeni čep.
)
Povucite nosač sijalice da biste
ga izvadili.
)
Zamenite sijalicu.
)
Stavite nosač sijalice u držač i
gurnite ga.
)
Vratite gumeni čep.
Zamena bočnih repetitora
integrisanih migavaca
Da biste zamenili repetitor, pritisni-
te jako na dole, na zoni koja je na-
značena sterlicom, a zatim izvucite
repetitor.
Za nabavku repetitora, obratite se
ovlašćenom servisu CITROËN ili
serviseru stručni servis.
Page 195 of 413
XI
193
PRAKTIČNE INFORMACIJE

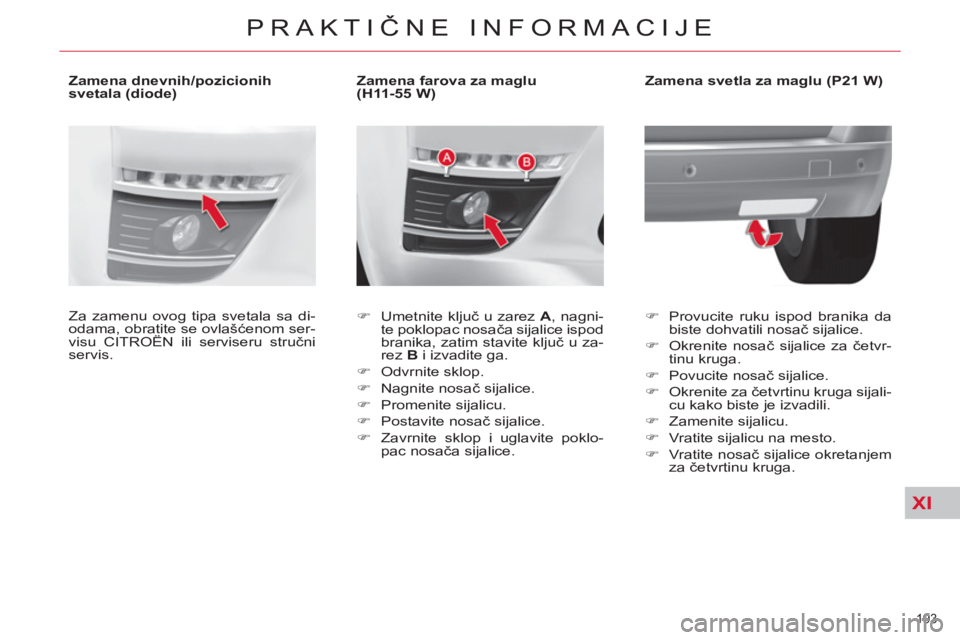

Zamena farova za maglu
(H11-55 W)
)
Umetnite ključ u zarez A
, nagni-
te poklopac nosača sijalice ispod
branika, zatim stavite ključ u za-
rez B
i izvadite ga.
)
Odvrnite sklop.
)
Nagnite nosač sijalice.
)
Promenite sijalicu.
)
Postavite nosač sijalice.
)
Zavrnite sklop i uglavite poklo-
pac nosača sijalice.
Zamena svetla za maglu (P21 W)
)
Provucite ruku ispod branika da
biste dohvatili nosač sijalice.
)
Okrenite nosač sijalice za četvr-
tinu kruga.
)
Povucite nosač sijalice.
)
Okrenite za četvrtinu kruga sijali-
cu kako biste je izvadili.
)
Zamenite sijalicu.
)
Vratite sijalicu na mesto.
)
Vratite nosač sijalice okretanjem
za četvrtinu kruga.
Za zamenu ovog tipa svetala sa di-
odama, obratite se ovlašćenom ser-
visu CITROËN ili serviseru stručni
servis.
Zamena dnevnih/pozicionih
svetala (diode)
Page 196 of 413
XI
194
PRAKTIČNE INFORMACIJE

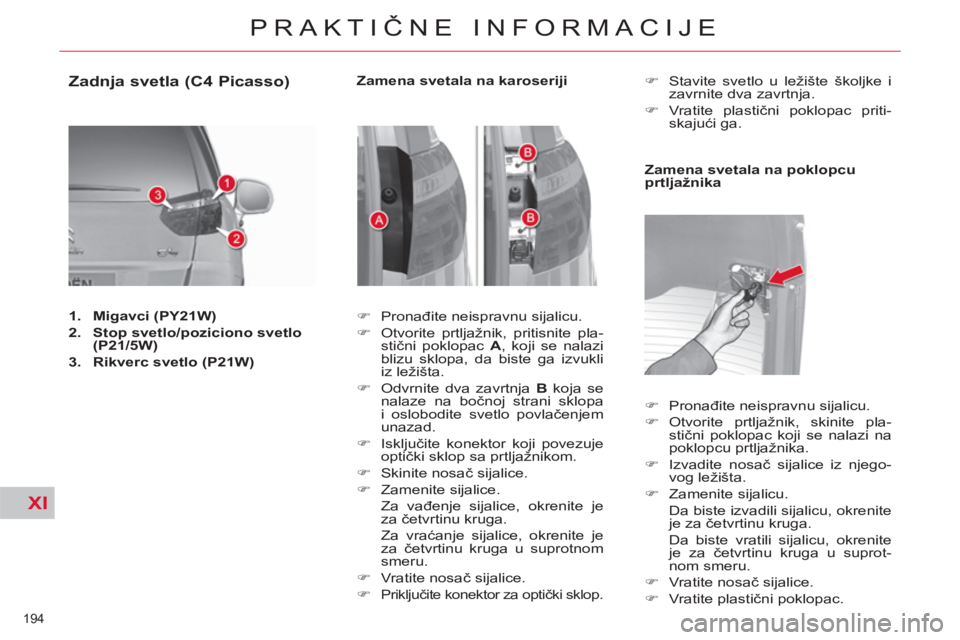

Zadnja svetla (C4 Picasso)
1.
Migavci (PY21W)
2.
Stop svetlo/poziciono svetlo
(P21/5W)
3.
Rikverc svetlo (P21W)
)
Pronađite neispravnu sijalicu.
)
Otvorite prtljažnik, pritisnite pla-
stični poklopac A
, koji se nalazi
blizu sklopa, da biste ga izvukli
iz ležišta.
)
Odvrnite dva zavrtnja B
koja se
nalaze na bočnoj strani sklopa
i oslobodite svetlo povlačenjem
unazad.
)
Isključite konektor koji povezuje
optički sklop sa prtljažnikom.
)
Skinite nosač sijalice.
)
Zamenite sijalice.
Za vađenje sijalice, okrenite je
za četvrtinu kruga.
Za vraćanje sijalice, okrenite je
za četvrtinu kruga u suprotnom
smeru.
)
Vratite nosač sijalice.
)
Priključite konektor za optički sklop.
Zamena svetala na karoseriji
)
Pronađite neispravnu sijalicu.
)
Otvorite prtljažnik, skinite pla-
stični poklopac koji se nalazi na
poklopcu prtljažnika.
)
Izvadite nosač sijalice iz njego-
vog ležišta.
)
Zamenite sijalicu.
Da biste izvadili sijalicu, okrenite
je za četvrtinu kruga.
Da biste vratili sijalicu, okrenite
je za četvrtinu kruga u suprot-
nom smeru.
)
Vratite nosač sijalice.
)
Vratite plastični poklopac.
Zamena svetala na poklopcu
prtljažnika
)
Stavite svetlo u ležište školjke i
zavrnite dva zavrtnja.
)
Vratite plastični poklopac priti-
skajući ga.
Page 197 of 413
XI
195
PRAKTIČNE INFORMACIJE

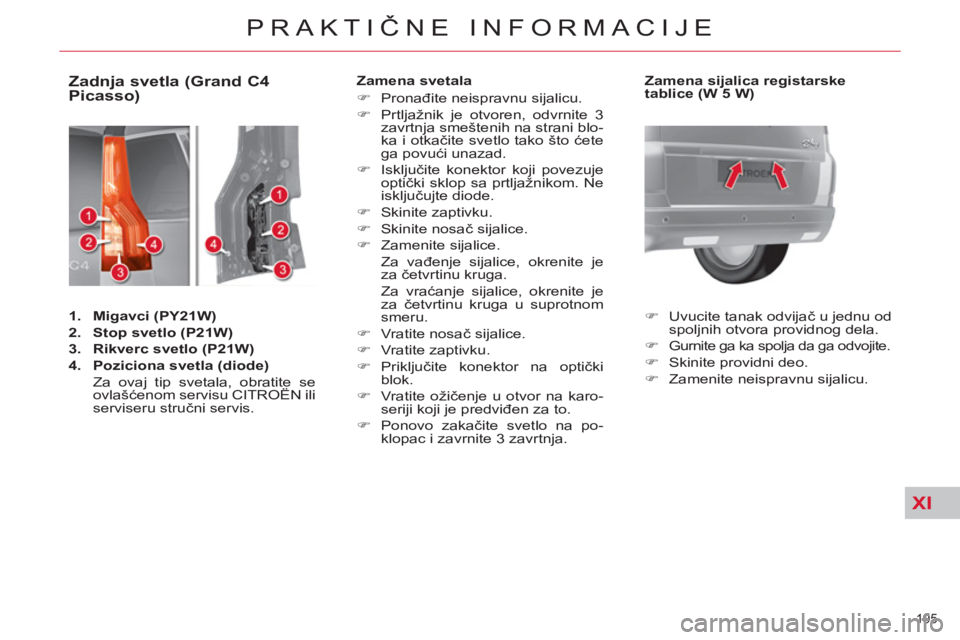

Zadnja svetla (Grand C4
Picasso)
1.
Migavci (PY21W)
2.
Stop svetlo (P21W)
3.
Rikverc svetlo (P21W)
4.
Poziciona svetla (diode)
Za ovaj tip svetala, obratite se
ovlašćenom servisu CITROËN ili
serviseru stručni servis.
Zamena svetala
)
Pronađite neispravnu sijalicu.
)
Prtljažnik je otvoren, odvrnite 3
zavrtnja smeštenih na strani blo-
ka i otkačite svetlo tako što ćete
ga povući unazad.
)
Isključite konektor koji povezuje
optički sklop sa prtljažnikom. Ne
isključujte diode.
)
Skinite zaptivku.
)
Skinite nosač sijalice.
)
Zamenite sijalice.
Za vađenje sijalice, okrenite je
za četvrtinu kruga.
Za vraćanje sijalice, okrenite je
za četvrtinu kruga u suprotnom
smeru.
)
Vratite nosač sijalice.
)
Vratite zaptivku.
)
Priključite konektor na optički
blok.
)
Vratite ožičenje u otvor na karo-
seriji koji je predviđen za to.
)
Ponovo zakačite svetlo na po-
klopac i zavrnite 3 zavrtnja.
Zamena sijalica registarske
tablice (W 5 W)
)
Uvucite tanak odvijač u jednu od
spoljnih otvora providnog dela.
)
Gurnite ga ka spolja da ga odvojite.
)
Skinite providni deo.
)
Zamenite neispravnu sijalicu.
Page 198 of 413
XI
196
PRAKTIČNE INFORMACIJE

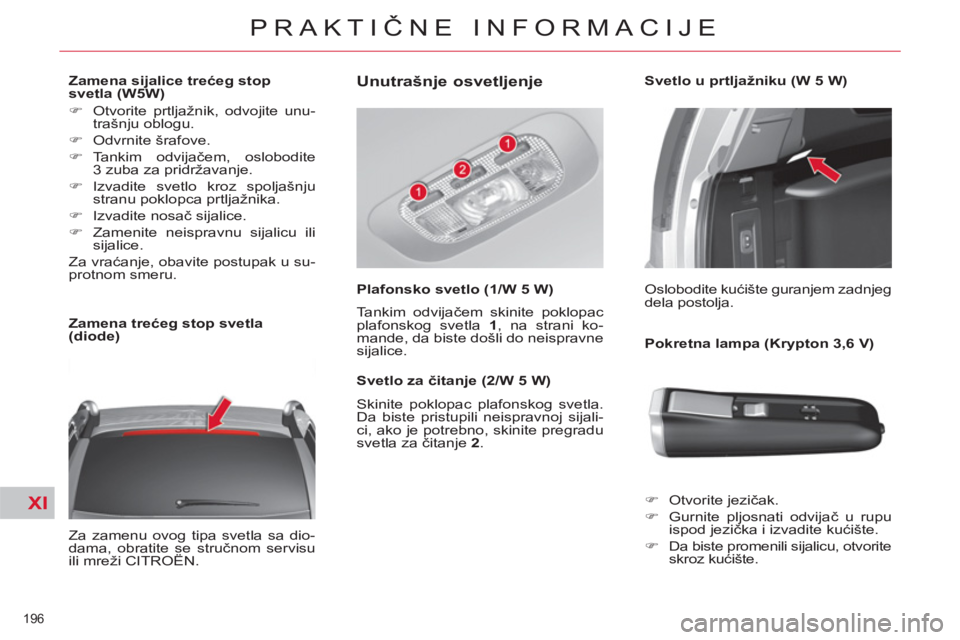

Zamena sijalice trećeg stop
svetla (W5W)
)
Otvorite prtljažnik, odvojite unu-
trašnju oblogu.
)
Odvrnite šrafove.
)
Tankim odvijačem, oslobodite
3 zuba za pridržavanje.
)
Izvadite svetlo kroz spoljašnju
stranu poklopca prtljažnika.
)
Izvadite nosač sijalice.
)
Zamenite neispravnu sijalicu ili
sijalice.
Za vraćanje, obavite postupak u su-
protnom smeru.
Zamena trećeg stop svetla
(diode)
Za zamenu ovog tipa svetla sa dio-
dama, obratite se stručnom servisu
ili mreži CITROËN.
Unutrašnje osvetljenje
Plafonsko svetlo (1/W 5 W)
Tankim odvijačem skinite poklopac
plafonskog svetla 1
, na strani ko-
mande, da biste došli do neispravne
sijalice.
Svetlo za čitanje (2/W 5 W)
Skinite poklopac plafonskog svetla.
Da biste pristupili neispravnoj sijali-
ci, ako je potrebno, skinite pregradu
svetla za čitanje 2
.
Svetlo u prtljažniku (W 5 W)
Oslobodite kućište guranjem zadnjeg
dela postolja.
Pokretna lampa (Krypton 3,6 V)
)
Otvorite jezičak.
)
Gurnite pljosnati odvijač u rupu
ispod jezička i izvadite kućište.
)
Da biste promenili sijalicu, otvorite
skroz kućište.
Page 199 of 413
XI
197
PRAKTIČNE INFORMACIJE
ZAMENA OSIGURAČA
Pre nego što zamenite osigurač :
- neophodno je da znate uzrok
kvara i da ga popravite,
- svi potrošači struje moraju da
budu zaustavljeni,
- vaše vozilo mora da bude u
stanju mirovanja, sa prekinutim
kontaktom.
Označite neipravan osigurač uzi-
majući u obzir odgovarajuću tabelu
i donje šeme.
Pristup alatu
Klješta za vađenje A
nalaze se na
zadnjem delu poklopca kutije sa osi-
guračima na komandnoj tabli.
Da biste mu pristupili :
)
otkačite poklopac povlačenjem
gornje desne strane, a zatim leve,
)
potpuno okrenite poklopac,
)
izvadite klješta.
Zamena osigurača
)
Upotrebite posebna klješta A
da
biste izvadili osigurač iz njego-
vog ležišta i proverili stanje sa
napajanjem.
)
Zamenite iskorišteni osigurač osi-
guračem iste jačine (iste boje).
Različita jačina može da izazove
kvar pri radu (rizik od požara).
Ako se kvar ponovo pojavi nakon
zamene osigurača, proverite elek-
tričnu opremu u ovlašćenom servisu
CITROËN ili kod servisera stručni
servis.
Dobar
Loš
Klješta A
Osigurači ispod komandne table
Električno kolo vašeg vozi-
la konstruisano je tako da
može da radi sa standar-
dnom ili dodatnom opremom.
Pre instaliranja neke opreme ili po-
moćnih elektro - uređaja na Vaše
vozilo, obratite se ovlašćenom ser-
visu CITROËN ili serviseru stručni
servis.
CITROËN odbija svaku odgovor-
nost za troškove nastale zbog
popravke vašeg vozila ili kvara na-
stalog usled instaliranja pomoćnih
uređaja koji nisu opremljeni, nisu
preporučeni od CITROËN i nisu
instalirani u skladu sa njihovim pro-
pisima, posebno kada korišćenje
skupa dodatnih uključenih uređaja
prelazi 10 miliampera.
Page 200 of 413
XI
198
PRAKTIČNE INFORMACIJE
Osigurači ispod komandne
table
Pristup osiguračima
)
Odvrnite zavrtanj za ¼ kruga i
izvucite poklopac.
Tabelarni pregled osigurača
Osigurač br.
Jačina struje
Funkcije
F1
15 A
Zadnji brisač stakla.
F2
30 A
Masa zaključavanja i otključavanja.
F3
5 A
Vazdušni jastuci i pirotehnički pred-zatezači sigurnosnih pojaseva.
F4
10 A
Multimediji, elektrohromski retrovizor, fi lter za
čestice, dijagnostički priključak, klima uređaj, ručno
podešavanje farova.
F5
30 A
Prednji podizači stakala, elektronska platina
prednjih vrata, stakleni panoramski krov.
F6
30 A
Zadnji podizači stakala.
F7
5 A
Osvetljenje pomoću plafonjere, kutija sa
rukavicama za hladnoću, auto radio.
F8
20 A
Višenamenski ekran, auto radio, komande
na volanu, multimediji, detekcija nedovoljne
naduvanosti guma, alarm, vuča.
F9
30 A
Multimediji, prednji utikači 12V, pokretna lampa u
prtljažniku, auto radio.
F10
15 A
Nivelacija (vešanje).
F11
15 A
Kontaktor kočnice, protiv krađe.
F12
15 A
Pomoć pri parkiranju, automatsko brisanje
i osvetljenje, električno sedište suvozača,
upozorenje od nehotič
nog prelaženja linije,
pojačalo Hi-Fi, vuča.
F13
5 A
Kućište motora (BSM), vozačevo električno sedište.
F14
15 A
Klima uređaj, oprema za slobodne ruke Bluetooth ®
,
automatski menjač brzina, vazdušni jastuci, instrument tabla.
F15
30 A
Zaključavanje i otključavanje.
F16
-
SHUNT.
F17
40 A
Grejanje zadnjeg stakla.
