CITROEN C4 PICASSO 2013 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2013, Model line: C4 PICASSO, Model: CITROEN C4 PICASSO 2013Pages: 413, PDF Size: 12.66 MB

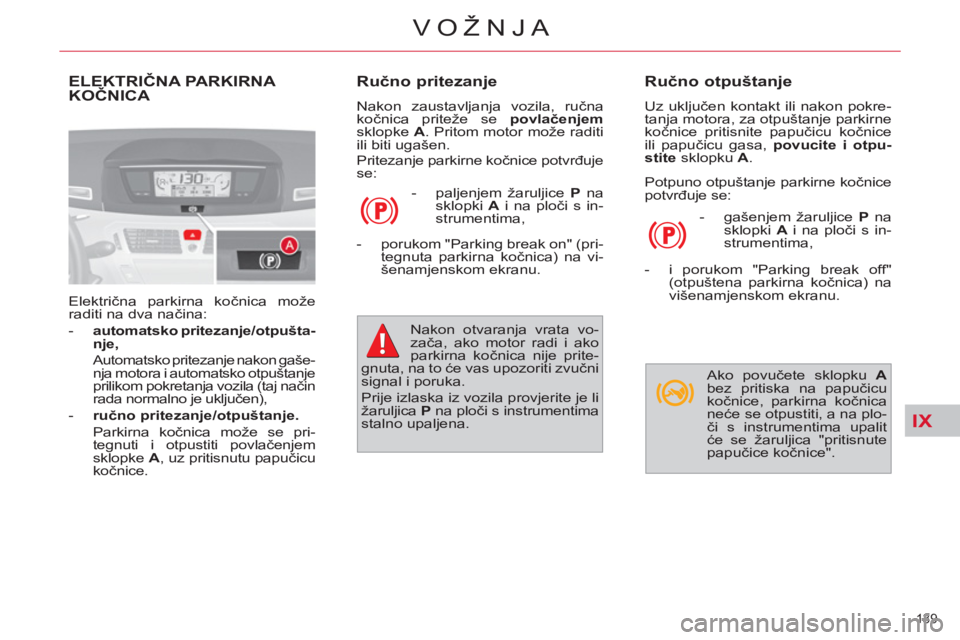

Page 141 of 413
IX
139
VOŽNJA
ELEKTRIČNA PARKIRNA
KOČNICA
Električna parkirna kočnica može
raditi na dva načina:
- automatsko pritezanje/otpušta-
nje,
Automatsko pritezanje nakon gaše-
nja motora i automatsko otpuštanje
prilikom pokretanja vozila (taj način
rada normalno je uključen),
- ručno pritezanje/otpuštanje.
Parkirna kočnica može se pri-
tegnuti i otpustiti povlačenjem
sklopke A
, uz pritisnutu papučicu
kočnice.
Ručno pritezanje
Nakon zaustavljanja vozila, ručna
kočnica priteže se povlačenjem
sklopke A
. Pritom motor može raditi
ili biti ugašen.
Ručno otpuštanje
Uz uključen kontakt ili nakon pokre-
tanja motora, za otpuštanje parkirne
kočnice pritisnite papučicu kočnice
ili papučicu gasa, povucite i otpu-
stite
sklopku A
.
- gašenjem žaruljice P
na
sklopki A
i na ploči s in-
strumentima,
- i porukom "Parking break off"
(otpuštena parkirna kočnica) na
višenamjenskom ekranu. Pritezanje parkirne kočnice potvrđuje
se:
- paljenjem žaruljice P
na
sklopki A
i na ploči s in-
strumentima,
- porukom "Parking break on" (pri-
tegnuta parkirna kočnica) na vi-
šenamjenskom ekranu.
Nakon otvaranja vrata vo-
zača, ako motor radi i ako
parkirna kočnica nije prite-
gnuta, na to će vas upozoriti zvučni
signal i poruka.
Prije izlaska iz vozila provjerite je li
žaruljica P
na ploči s instrumentima
stalno upaljena. Potpuno otpuštanje parkirne kočnice
potvrđuje se:
Ako povučete sklopku A
bez pritiska na papuč
icu
kočnice, parkirna kočnica
neće se otpustiti, a na plo-
či s instrumentima upalit
će se žaruljica "pritisnute
papučice kočnice".

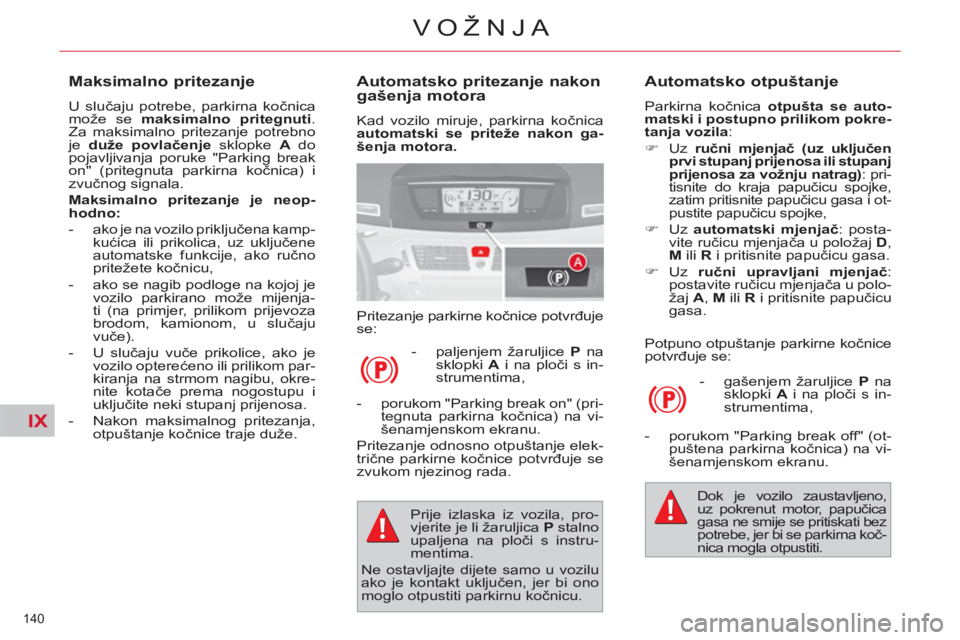

Page 142 of 413
IX
140
VOŽNJA
Automatsko pritezanje nakon
gašenja motora
Kad vozilo miruje, parkirna kočnica
automatski se priteže nakon ga-
šenja motora.
Pritezanje parkirne kočnice potvrđuje
se:
- paljenjem žaruljice P
na
sklopki A
i na ploči s in-
strumentima,
Automatsko otpuštanje
Parkirna kočnica otpušta se auto-
matski i postupno prilikom pokre-
tanja vozila
:
)
Uz ručni mjenjač (uz uključen
prvi stupanj prijenosa ili stupanj
prijenosa za
vožnju natrag)
: pri-
tisnite do kraja papučicu spojke,
zatim pritisnite papučicu gasa i ot-
pustite papučicu spojke,
)
Uz automatski mjenjač
: posta-
vite ručicu mjenjača u položaj D
,
M
ili R
i pritisnite papučicu gasa.
)
Uz ručni upravljani mjenjač
:
postavite ručicu mjenjača u polo-
žaj A
, M
ili R
i pritisnite papučicu
gasa.
Potpuno otpuštanje parkirne kočnice
potvrđuje se:
- gašenjem žaruljice P
na
sklopki A
i na ploči s in-
strumentima,
- porukom "Parking break off" (ot-
puštena parkirna kočnica) na vi-
šenamjenskom ekranu.
Dok je vozilo zaustavljeno,
uz pokrenut motor, papučica
gasa ne smije se pritiskati bez
potrebe, jer bi se parkirna koč-
nica mogla otpustiti.
Maksimalno pritezanje
U slučaju potrebe, parkirna kočnica
može se maksimalno pritegnuti
.
Za maksimalno pritezanje potrebno
je duže povlačenje
sklopke A
do
pojavljivanja poruke "Parking break
on" (pritegnuta parkirna kočnica) i
zvučnog signala.
Maksimalno pritezanje je neop-
hodno:
- ako je na vozilo priključena kamp-
kućica ili prikolica, uz uključene
automatske funkcije, ako ručno
pritežete kočnicu,
- ako se nagib podloge na kojoj je
vozilo parkirano može mijenja-
ti (na primjer, prilikom prijevoza
brodom, kamionom, u slučaju
vuče).
- U slučaju vuče prikolice, ako je
vozilo opterećeno ili prilikom par-
kiranja na strmom nagibu, okre-
nite kotače prema nogostupu i
uključite neki stupanj prijenosa.
- Nakon maksimalnog pritezanja,
otpuštanje kočnice traje duže.
Prije izlaska iz vozila, pro-
vjerite je li žaruljica P
stalno
upaljena na ploči s instru-
mentima.
Ne ostavljajte dijete samo u vozilu
ako je kontakt uključen, jer bi ono
moglo otpustiti parkirnu kočnicu.
- porukom "Parking break on" (pri-
tegnuta parkirna kočnica) na vi-
šenamjenskom ekranu.
Pritezanje odnosno otpuštanje elek-
trične parkirne kočnice potvrđuje se
zvukom njezinog rada.

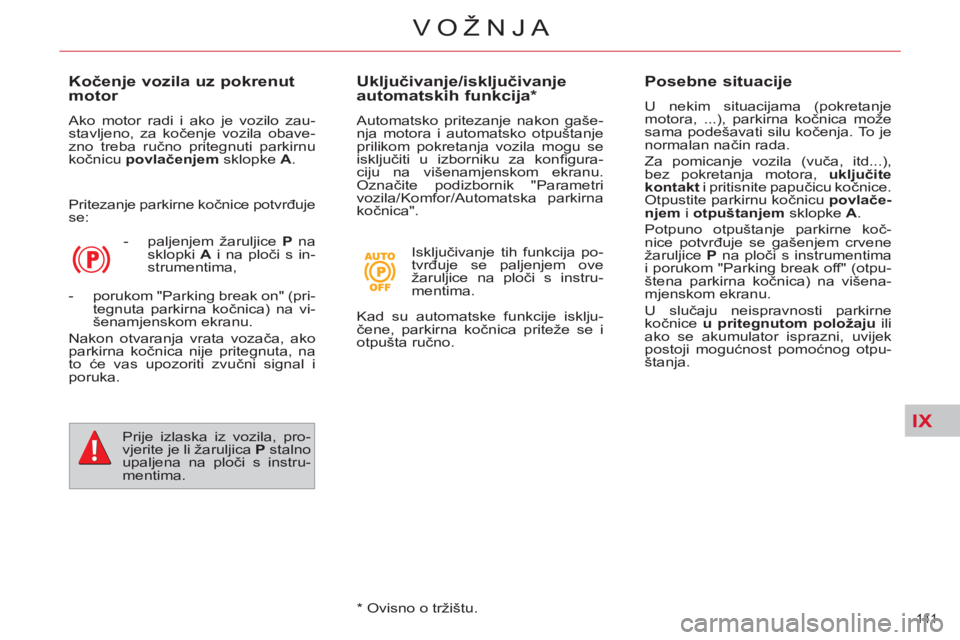

Page 143 of 413
IX
141
VOŽNJA
Kočenje vozila uz pokrenut
motor
Ako motor radi i ako je vozilo zau-
stavljeno, za kočenje vozila obave-
zno treba ručno pritegnuti parkirnu
kočnicu povlačenjem
sklopke A
.
Pritezanje parkirne kočnice potvrđuje
se:
- paljenjem žaruljice P
na
sklopki A
i na ploči s in-
strumentima,
- porukom "Parking break on" (pri-
tegnuta parkirna kočnica) na vi-
šenamjenskom ekranu.
Nakon otvaranja vrata vozača, ako
parkirna kočnica nije pritegnuta, na
to će vas upozoriti zvučni signal i
poruka.
Prije izlaska iz vozila, pro-
vjerite je li žaruljica P
stalno
upaljena na ploči s instru-
mentima.
Posebne situacije
U nekim situacijama (pokretanje
motora, ...), parkirna kočnica može
sama podešavati silu kočenja. To je
normalan način rada.
Za pomicanje vozila (vuča, itd...),
bez pokretanja motora, uključite
kontakt
i pritisnite papučicu kočnice.
Otpustite parkirnu kočnicu povlače-
njem
i otpuštanjem
sklopke A
.
Potpuno otpuštanje parkirne koč-
nice potvrđuje se gašenjem crvene
žaruljice P
na ploči s instrumentima
i porukom "Parking break off" (otpu-
štena parkirna kočnica) na višena-
mjenskom ekranu.
U slučaju neispravnosti parkirne
kočnice u pritegnutom položaju
ili
ako se akumulator isprazni, uvijek
postoji mogućnost pomoćnog otpu-
štanja.
Uključivanje/isključivanje
automatskih funkcija *
Automatsko pritezanje nakon gaše-
nja motora i automatsko otpuštanje
prilikom pokretanja vozila mogu se
isključiti u izborniku za konfi gura-
ciju na višenamjenskom ekranu.
Označite podizbornik "Parametri
vozila/Komfor/Automatska parkirna
kočnica".
Isključivanje tih funkcija po-
tvrđuje se paljenjem ove
žaruljice na ploči s instru-
mentima.
*
Ovisno o tržištu. Kad su automatske funkcije isklju-
čene, parkirna kočnica priteže se i
otpušta ručno.

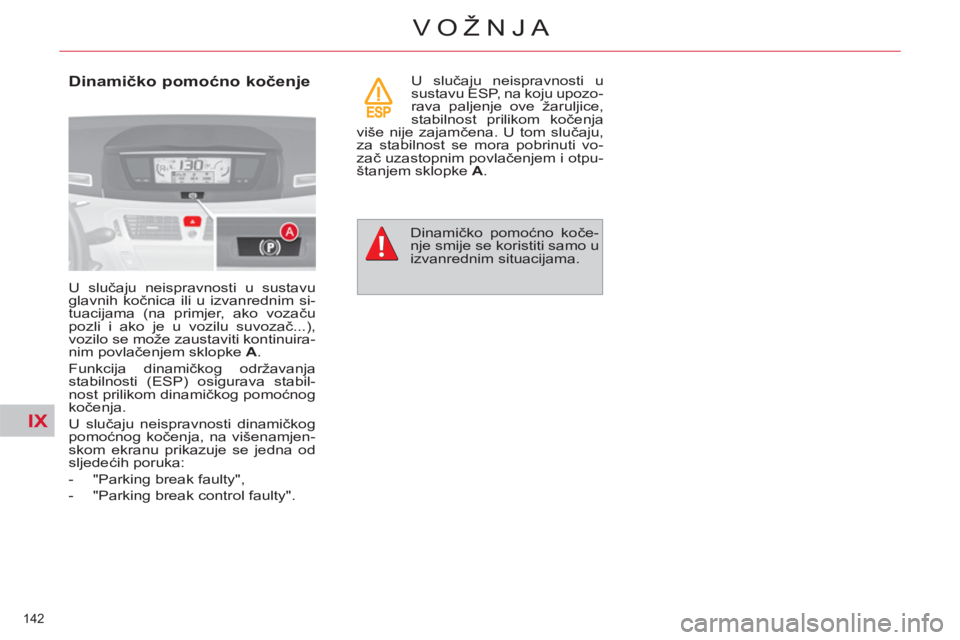

Page 144 of 413
IX
142
VOŽNJA
Dinamičko pomoćno kočenje
U slučaju neispravnosti u sustavu
glavnih kočnica ili u izvanrednim si-
tuacijama (na primjer, ako vozaču
pozli i ako je u vozilu suvozač...),
vozilo se može zaustaviti kontinuira-
nim povlačenjem sklopke A
.
Funkcija dinamičkog održavanja
stabilnosti (ESP) osigurava stabil-
nost prilikom dinamičkog pomoćnog
kočenja.
U slučaju neispravnosti dinamičkog
pomoćnog kočenja, na višenamjen-
skom ekranu prikazuje se jedna od
sljedećih poruka:
- "Parking break faulty",
- "Parking break control faulty". U slučaju neispravnosti u
sustavu ESP, na koju upozo-
rava paljenje ove žaruljice,
stabilnost prilikom kočenja
više nije zajamčena. U tom slučaju,
za stabilnost se mora pobrinuti vo-
zač uzastopnim povlačenjem i otpu-
štanjem sklopke A
.
Dinamičko pomoćno koče-
nje smije se koristiti samo u
izvanrednim situacijama.

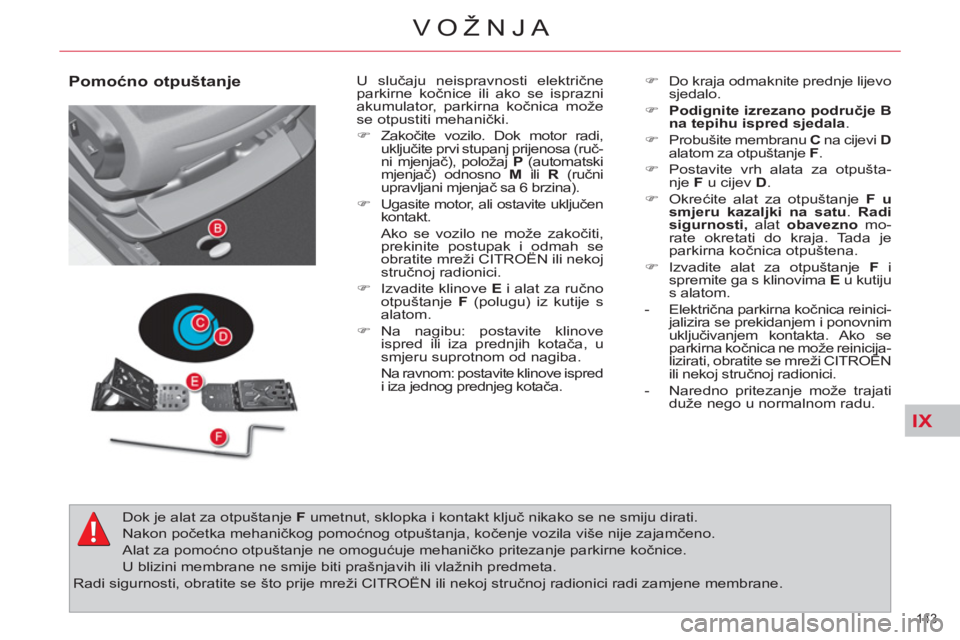

Page 145 of 413
IX
143
VOŽNJA
Pomoćno otpuštanje
U slučaju neispravnosti električne
parkirne kočnice ili ako se isprazni
akumulator, parkirna kočnica može
se otpustiti mehanički.
)
Zakočite vozilo. Dok motor radi,
uključite prvi stupanj prijenosa (ruč-
ni mjenjač), položaj P
(automatski
mjenjač) odnosno M
ili R
(ručni
upravljani mjenjač sa 6 brzina).
)
Ugasite motor, ali ostavite uključen
kontakt.
Ako se vozilo ne može zakočiti,
prekinite postupak i odmah se
obratite mreži CITROËN ili nekoj
stručnoj radionici.
)
Izvadite klinove E
i alat za ručno
otpuštanje F
(polugu) iz kutije s
alatom.
)
Na nagibu: postavite klinove
ispred ili iza prednjih kotača, u
smjeru suprotnom od nagiba.
Na ravnom: postavite klinove ispred
i iza jednog prednjeg kotača.
)
Do kraja odmaknite prednje lijevo
sjedalo.
)
Podignite izrezano područje
B
na tepihu ispred sjedala
.
)
Probušite membranu C
na cijevi D
alatom za otpuštanje
F
.
)
Postavite vrh alata za otpušta-
nje F
u cijev D
.
)
Okrećite alat za otpuštanje F
u
smjeru kazaljki na satu
. Radi
sigurnosti,
alat obavezno
mo-
rate okretati do kraja. Tada je
parkirna kočnica otpuštena.
)
Izvadite alat za otpuštanje F
i
spremite ga s klinovima E
u kutiju
s alatom.
- Električna parkirna kočnica reinici-
jalizira se prekidanjem i ponovnim
uključivanjem kontakta. Ako se
parkirna kočnica ne može reinicija-
lizirati, obratite se mreži CITROËN
ili nekoj stručnoj radionici.
- Naredno pritezanje može trajati
duže nego u normalnom radu.
Dok je alat za otpuštanje F
umetnut, sklopka i kontakt ključ nikako se ne smiju dirati.
Nakon početka mehaničkog pomoćnog otpuštanja, kočenje vozila više nije zajamčeno.
Alat za pomoćno otpuštanje ne omogućuje mehaničko pritezanje parkirne kočnice.
U blizini membrane ne smije biti prašnjavih ili vlažnih predmeta.
Radi sigurnosti, obratite se što prije mreži CITROËN ili nekoj stručnoj radionici radi zamjene membrane.

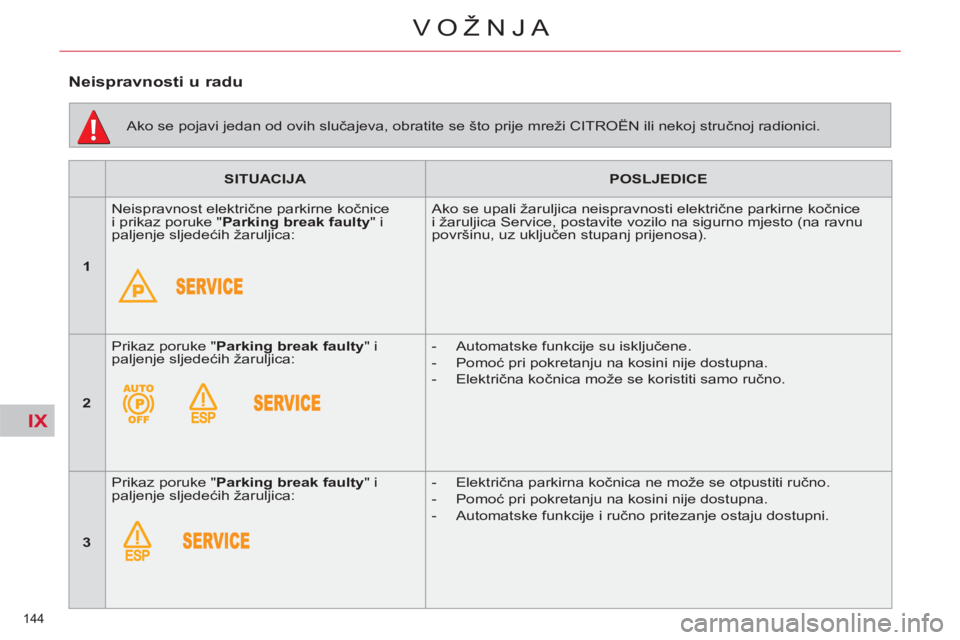

Page 146 of 413
IX
144
VOŽNJA
SITUACIJA
POSLJEDICE
1
Neispravnost električne parkirne kočnice
i prikaz poruke " Parking break faulty
" i
paljenje sljedećih žaruljica: Ako se upali žaruljica neispravnosti električne parkirne kočnice
i žaruljica Service, postavite vozilo na sigurno mjesto (na ravnu
površinu, uz uključen stupanj prijenosa).
2
Prikaz poruke " Parking break faulty
" i
paljenje sljedećih žaruljica:
- Automatske funkcije su isključene.
- Pomoć pri pokretanju na kosini nije dostupna.
- Električna kočnica može se koristiti samo ručno.
3
Prikaz poruke " Parking break faulty
" i
paljenje sljedećih žaruljica:
- Električna parkirna kočnica ne može se otpustiti ručno.
- Pomoć pri pokretanju na kosini nije dostupna.
- Automatske funkcije i ručno pritezanje ostaju dostupni.
Ako se pojavi jedan od ovih slučajeva, obratite se što prije mreži CITROËN ili nekoj stručnoj radionici.
Neispravnosti u radu

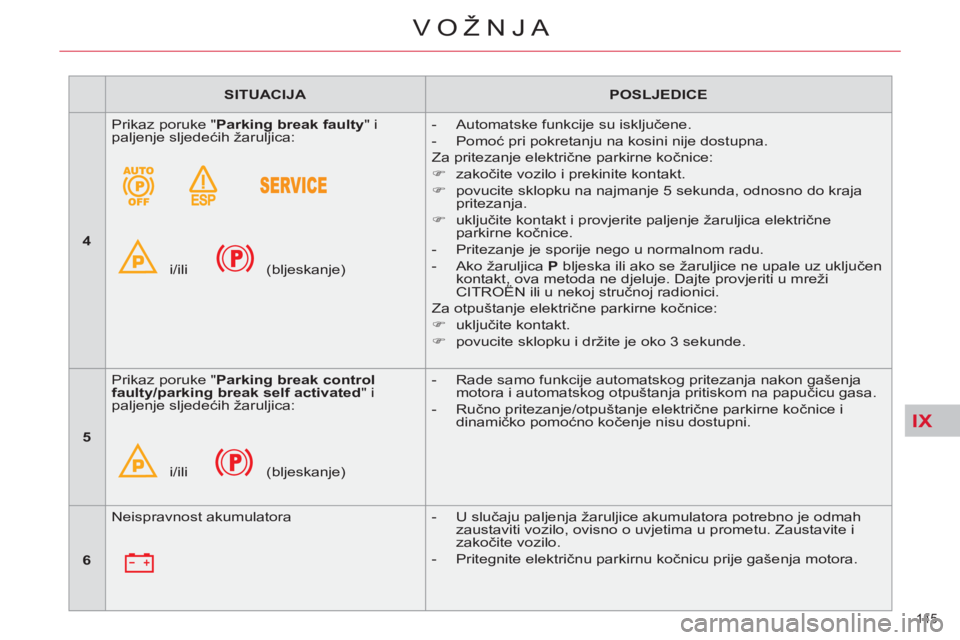

Page 147 of 413
IX
145
VOŽNJA
SITUACIJA
POSLJEDICE
4
Prikaz poruke " Parking break faulty
" i
paljenje sljedećih žaruljica:
i/ili (bljeskanje)
- Automatske funkcije su isključene.
- Pomoć pri pokretanju na kosini nije dostupna.
Za pritezanje električne parkirne kočnice:
)
zakočite vozilo i prekinite kontakt.
)
povucite sklopku na najmanje 5 sekunda, odnosno do kraja
pritezanja.
)
uključite kontakt i provjerite paljenje žaruljica električne
parkirne kočnice.
- Pritezanje je sporije nego u normalnom radu.
- Ako žaruljica P
bljeska ili ako se žaruljice ne upale uz uključen
kontakt, ova metoda ne djeluje. Dajte provjeriti u mreži
CITROËN ili u nekoj stručnoj radionici.
Za otpuštanje električne parkirne kočnice:
)
uključite kontakt.
)
povucite sklopku i držite je oko 3 sekunde.
5
Prikaz poruke " Parking break control
faulty/parking break self activated
" i
paljenje sljedećih žaruljica:
i/ili (bljeskanje)
- Rade samo funkcije automatskog pritezanja nakon gašenja
motora i automatskog otpuštanja pritiskom na papučicu gasa.
- Ručno pritezanje/otpuštanje električne parkirne kočnice i
dinamičko pomoćno kočenje nisu dostupni.
6
Neispravnost akumulatora
- U slučaju paljenja žaruljice akumulatora potrebno je odmah
zaustaviti vozilo, ovisno o uvjetima u prometu. Zaustavite i
zakočite vozilo.
- Pritegnite električnu parkirnu kočnicu prije gašenja motora.
Page 148 of 413
IX
146
VOŽNJA

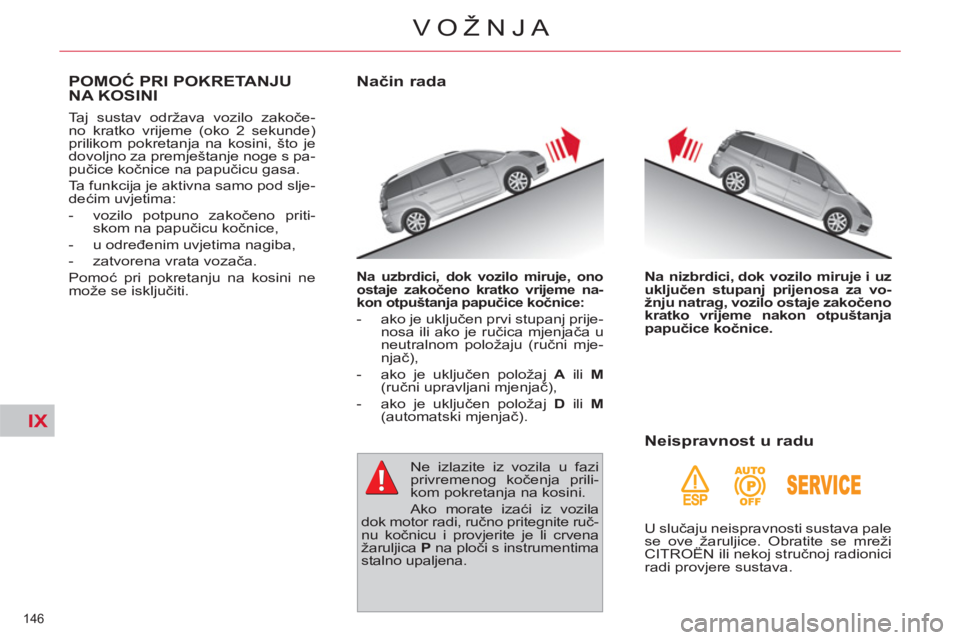

POMOĆ PRI POKRETANJU
NA KOSINI
Taj sustav održava vozilo zakoče-
no kratko vrijeme (oko 2 sekunde)
prilikom pokretanja na kosini, što je
dovoljno za premještanje noge s pa-
pučice kočnice na papučicu gasa.
Ta funkcija je aktivna samo pod slje-
dećim uvjetima:
- vozilo potpuno zakočeno priti-
skom na papučicu kočnice,
- u određenim uvjetima nagiba,
- zatvorena vrata vozača.
Pomoć pri pokretanju na kosini ne
može se isključiti.
Način rada
Neispravnost u radu
U slučaju neispravnosti sustava pale
se ove žaruljice. Obratite se mreži
CITROËN ili nekoj stručnoj radionici
radi provjere sustava.
Na uzbrdici, dok vozilo miruje, ono
ostaje zakočeno kratko vrijeme na-
kon otpuštanja papučice kočnice:
- ako je uključen prvi stupanj prije-
nosa ili ako je ručica mjenjača u
neutralnom položaju (ručni mje-
njač),
- ako je uključen položaj A
ili M
(ručni upravljani mjenjač),
- ako je uključen položaj D
ili M
(automatski mjenjač).
Na nizbrdici, dok vozilo miruje i uz
uključen stupanj prijenosa za vo-
žnju natrag, vozilo ostaje zakočeno
kratko vrijeme nakon otpuštanja
papučice kočnice.
Ne izlazite iz vozila u fazi
privremenog kočenja prili-
kom pokretanja na kosini.
Ako morate izaći iz vozila
dok motor radi, ručno pritegnite ruč-
nu kočnicu i provjerite je li crvena
žaruljica P
na ploči s instrumentima
stalno upaljena.
Page 149 of 413
IX
147
VOŽNJA

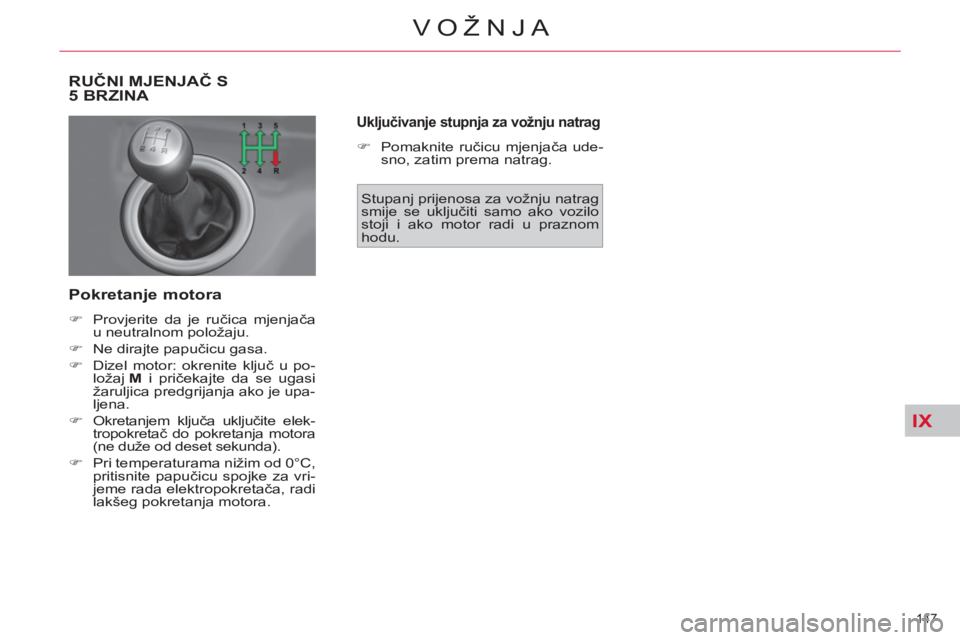

RUČNI MJENJAČ S
5 BRZINA
Pokretanje motora
)
Provjerite da je ručica mjenjača
u neutralnom položaju.
)
Ne dirajte papučicu gasa.
)
Dizel motor: okrenite ključ u po-
ložaj M
i pričekajte da se ugasi
žaruljica predgrijanja ako je upa-
ljena.
)
Okretanjem ključa uključite elek-
tropokretač do pokretanja motora
(ne duže od deset sekunda).
)
Pri temperaturama nižim od 0°C,
pritisnite papučicu spojke za vri-
jeme rada elektropokretača, radi
lakšeg pokretanja motora.
Stupanj prijenosa za vožnju natrag
smije se uključiti samo ako vozilo
stoji i ako motor radi u praznom
hodu.
Uključivanje stupnja za vožnju natrag
)
Pomaknite ručicu mjenjača ude-
sno, zatim prema natrag.
Page 150 of 413
IX
148
VOŽNJA

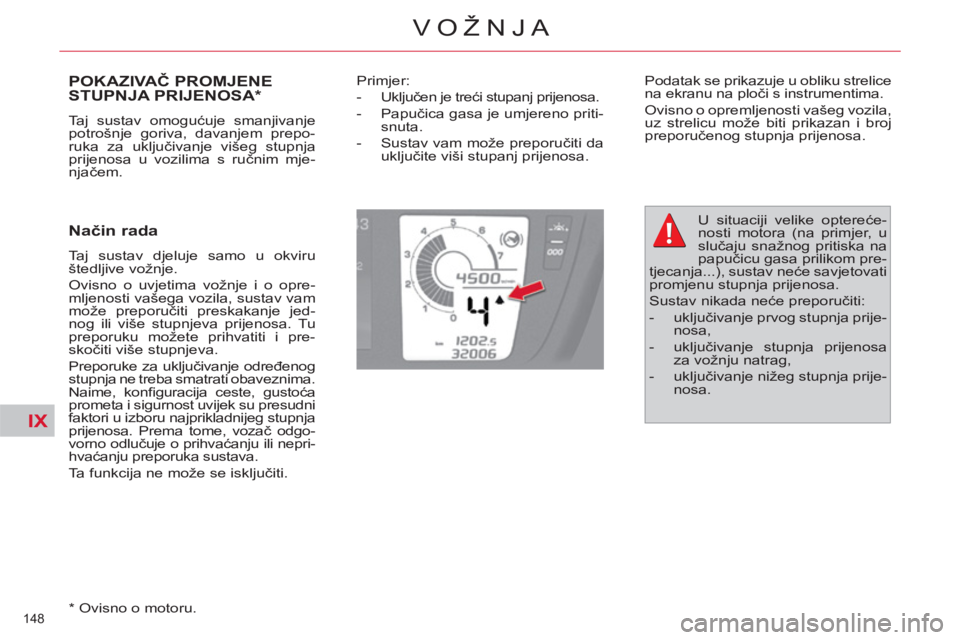

POKAZIVAČ PROMJENE
STUPNJA PRIJENOSA *
Taj sustav omogućuje smanjivanje
potrošnje goriva, davanjem prepo-
ruka za uključivanje višeg stupnja
prijenosa u vozilima s ručnim mje-
njačem.
Način rada
Taj sustav djeluje samo u okviru
štedljive vožnje.
Ovisno o uvjetima vožnje i o opre-
mljenosti vašega vozila, sustav vam
može preporučiti preskakanje jed-
nog ili više stupnjeva prijenosa. Tu
preporuku možete prihvatiti i pre-
skočiti više stupnjeva.
Preporuke za uključivanje određenog
stupnja ne treba smatrati obaveznima.
Naime, konfi guracija ceste, gustoća
prometa i sigurnost uvijek su presudni
faktori u izboru najprikladnijeg stupnja
prijenosa. Prema tome, vozač odgo-
vorno odlučuje o prihvaćanju ili nepri-
hvaćanju preporuka sustava.
Ta funkcija ne može se isključiti.
*
Ovisno o motoru.
Primjer:
- Uključen je treći stupanj prijenosa.
- Papučica gasa je umjereno priti-
snuta.
- Sustav vam može preporučiti da
uključite viši stupanj prijenosa.
Podatak se prikazuje u obliku strelice
na ekranu na ploči s instrumentima.
Ovisno o opremljenosti vašeg vozila,
uz strelicu može biti prikazan i broj
preporučenog stupnja prijenosa.
U situaciji velike optereće-
nosti motora (na primjer, u
slučaju snažnog pritiska na
papučicu gasa prilikom pre-
tjecanja...), sustav neće savjetovati
promjenu stupnja prijenosa.
Sustav nikada neće preporučiti:
- uključivanje prvog stupnja prije-
nosa,
- uključivanje stupnja prijenosa
za vožnju natrag,
- uključivanje nižeg stupnja prije-
nosa.
