Page 111 of 413
VI
109
OPREMA

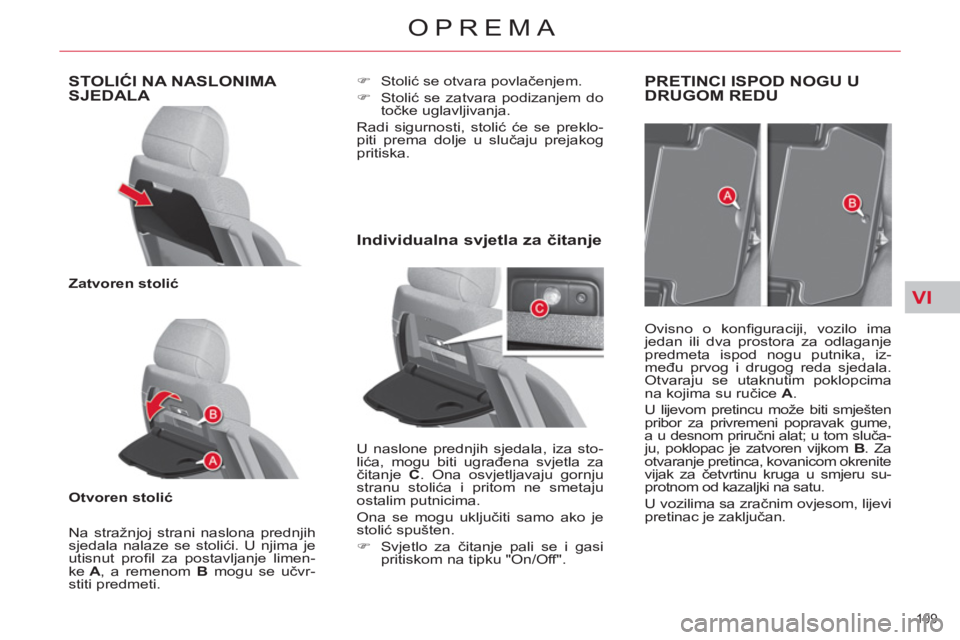

STOLIĆI NA NASLONIMA
SJEDALA
Zatvoren stolić
Otvoren stolić
Na stražnjoj strani naslona prednjih
sjedala nalaze se stolići. U njima je
utisnut profi l za postavljanje limen-
ke A
, a remenom B
mogu se učvr-
stiti predmeti.
)
Stolić se otvara povlačenjem.
)
Stolić se zatvara podizanjem do
točke uglavljivanja.
Radi sigurnosti, stolić će se preklo-
piti prema dolje u slučaju prejakog
pritiska.
U naslone prednjih sjedala, iza sto-
lića, mogu biti ugrađena svjetla za
čitanje C
. Ona osvjetljavaju gornju
stranu stolića i pritom ne smetaju
ostalim putnicima.
Ona se mogu uključiti samo ako je
stolić spušten.
)
Svjetlo za čitanje pali se i gasi
pritiskom na tipku "On/Off".
PRETINCI ISPOD NOGU U DRUGOM REDU
Ovisno o konfi guraciji, vozilo ima
jedan ili dva prostora za odlaganje
predmeta ispod nogu putnika, iz-
među prvog i drugog reda sjedala.
Otvaraju se utaknutim poklopcima
na kojima su ručice A
.
U lijevom pretincu može biti smješten
pribor za privremeni popravak gume,
a u desnom priručni alat; u tom sluča-
ju, poklopac je zatvoren vijkom B
. Za
otvaranje pretinca, kovanicom okrenite
vijak za četvrtinu kruga u smjeru su-
protnom od kazaljki na satu.
U vozilima sa zračnim ovjesom, lijevi
pretinac je zaključan.
Individualna svjetla za čitanje
Page 112 of 413
VI
110
OPREMA

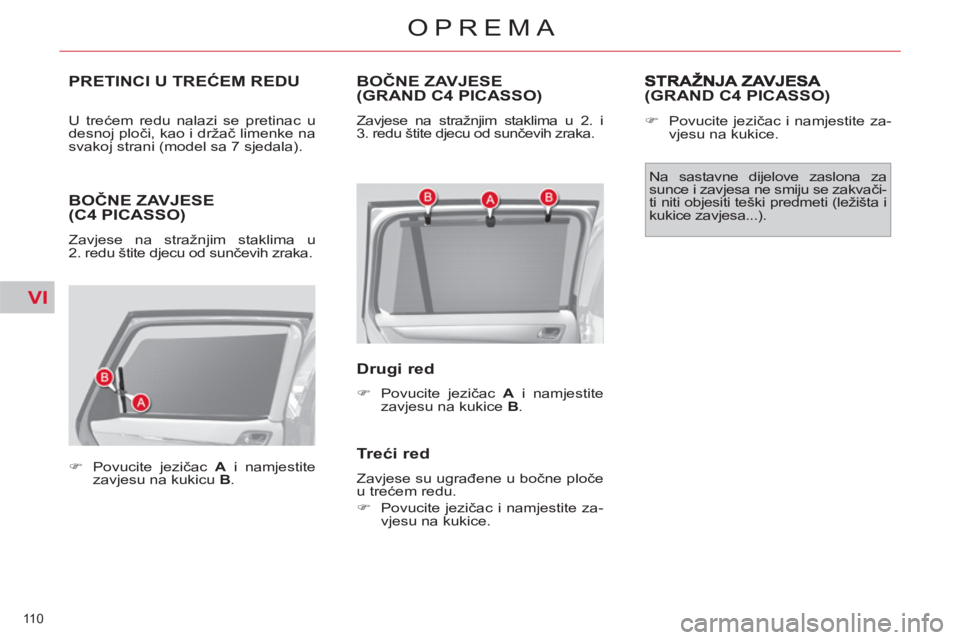

BOČNE ZAVJESE(C4 PICASSO)
Zavjese na stražnjim staklima u
2. redu štite djecu od sunčevih zraka.
)
Povucite jezičac A
i namjestite
zavjesu na kukicu B
.
BOČNE ZAVJESE(GRAND C4 PICASSO)
Zavjese na stražnjim staklima u 2. i
3. redu štite djecu od sunčevih zraka.
Drugi red
)
Povucite jezičac A
i namjestite
zavjesu na kukice B
.
Tr eći red
Zavjese su ugrađene u bočne ploče
u trećem redu.
)
Povucite jezičac i namjestite za-
vjesu na kukice.
(GRAND C4 PICASSO)
)
Povucite jezičac i namjestite za-
vjesu na kukice.
Na sastavne dijelove zaslona za
sunce i zavjesa ne smiju se zakvači-
ti niti objesiti teški predmeti (ležišta i
kukice zavjesa...)
.
PRETINCI U TREĆEM REDU
U trećem redu nalazi se pretinac u
desnoj ploči, kao i držač limenke na
svakoj strani (model sa 7 sjedala).
Page 113 of 413
VI
111
OPREMA

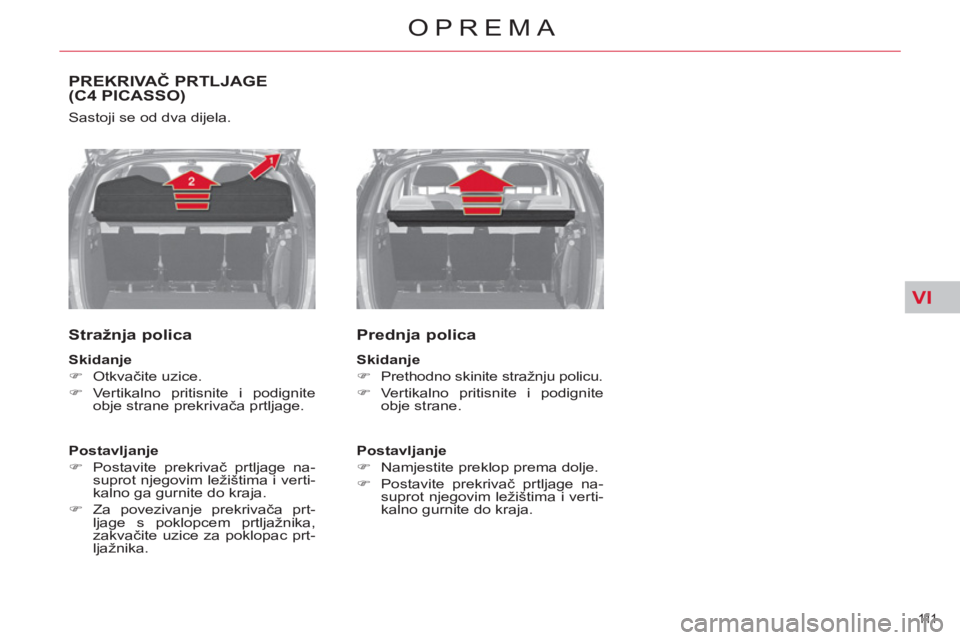

PREKRIVAČ PRTLJAGE(C4 PICASSO)
Sastoji se od dva dijela.
Stražnja polica
Skidanje
)
Otkvačite uzice.
)
Vertikalno pritisnite i podignite
obje strane prekrivača prtljage.
Prednja polica
Skidanje
)
Prethodno skinite stražnju policu.
)
Vertikalno pritisnite i podignite
obje strane.
Postavljanje
)
Postavite prekrivač prtljage na-
suprot njegovim ležištima i verti-
kalno ga gurnite do kraja.
)
Za povezivanje prekrivača prt-
ljage s poklopcem prtljažnika,
zakvačite uzice za poklopac prt-
ljažnika.
Postavljanje
)
Namjestite preklop prema dolje.
)
Postavite prekrivač prtljage na-
suprot njegovim ležištima i verti-
kalno gurnite do kraja.
Page 114 of 413
VI
112
OPREMA

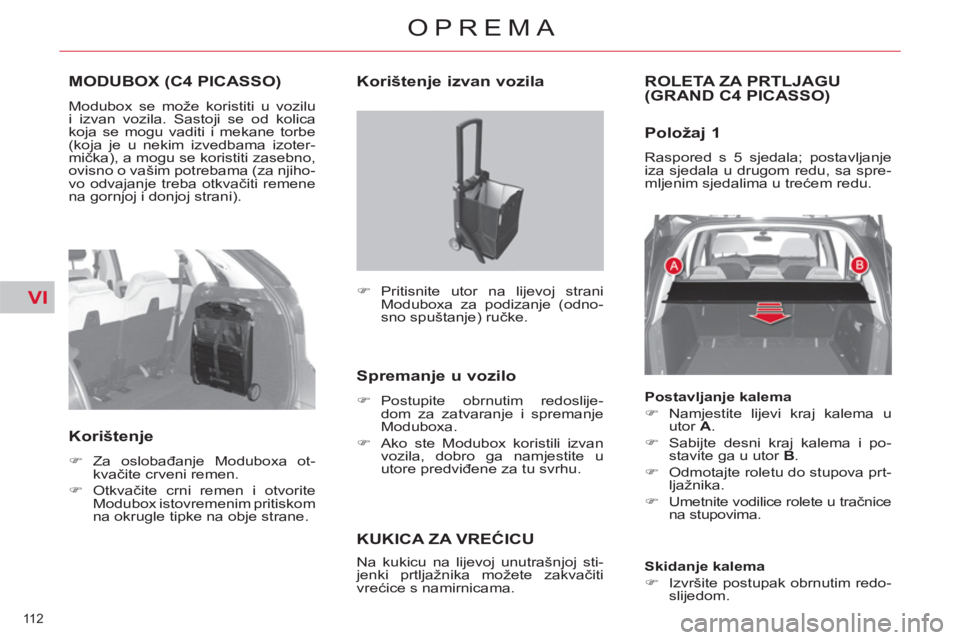

MODUBOX (C4 PICASSO)
Modubox se može koristiti u vozilu
i izvan vozila. Sastoji se od kolica
koja se mogu vaditi i mekane torbe
(koja je u nekim izvedbama izoter-
mička), a mogu se koristiti zasebno,
ovisno o vašim potrebama (za njiho-
vo odvajanje treba otkvačiti remene
na gornjoj i donjoj strani).
Korištenje
)
Za oslobađanje Moduboxa ot-
kvačite crveni remen.
)
Otkvačite crni remen i otvorite
Modubox istovremenim pritiskom
na okrugle tipke na obje strane.
Korištenje izvan vozila
Spremanje u vozilo
)
Postupite obrnutim redoslije-
dom za zatvaranje i spremanje
Moduboxa.
)
Ako ste Modubox koristili izvan
vozila, dobro ga namjestite u
utore predviđene za tu svrhu.
KUKICA ZA VREĆICUROLETA ZA PRTLJAGU
(GRAND C4 PICASSO)
Položaj 1
Raspored s 5 sjedala; postavljanje
iza sjedala u drugom redu, sa spre-
mljenim sjedalima u trećem redu.
)
Pritisnite utor na lijevoj strani
Moduboxa za podizanje (odno-
sno spuštanje) ručke.
Na kukicu na lijevoj unutrašnjoj sti-
jenki prtljažnika možete zakvačiti
vrećice s namirnicama.
Postavljanje kalema
)
Namjestite lijevi kraj kalema u
utor A
.
)
Sabijte desni kraj kalema i po-
stavite ga u utor B
.
)
Odmotajte roletu do stupova prt-
ljažnika.
)
Umetnite vodilice rolete u tračnice
na stupovima.
Skidanje kalema
)
Izvršite postupak obrnutim redo-
slijedom.
Page 115 of 413
VI
11 3
OPREMA
Na kalemu se nalazi pomična za-
klopka, tako da on ne smeta putni-
cima u drugom redu kad su sjedala
u položaju "komfor".
)
Umetnite zub na lijevoj strani ka-
lema u utor C
.
)
Provucite desnu stranu iznad
naslona za ruku u trećem redu.
)
Umetnite zub u utor D
.
)
Povucite remen jednog ili više
sjedala i podignite ih, ali bez
uglavljivanja.
)
Odmotajte roletu za prtljagu i
umetnite vodilice u tračnice na
stupovima.
)
Uglavite sjedalo odnosno sjedala.
Postavljanje kalema
)
Namotajte roletu i izvadite kalem
iz njegovog početnog položaja.
)
Namjestite kalem, šipka za po-
tezanje rolete mora biti prema
gore, a preklop prema dolje.
)
Presavijte podnice u obliku har-
monike.
Skidanje kalema
)
Gurnite preklop prema naslonu
sjedala.
)
Primite podnicu u obliku harmo-
nike sa strane, podignite je i po-
stavite u vertikalan položaj.
)
Oslobodite sjedalo povlačenjem
remena E
.
)
Gurnite naslon prema naprijed.
)
Nakon toga postupite obrnutim
redoslijedom od postavljanja.
Položaj 3
Raspored sa 7 sjedala; spremanje
iza spremljenih sjedala u trećem
redu.
Postavljanje kalema
)
Presavijte podnicu u obliku har-
monike.
)
Namjestite kalem, šipka za pote-
zanje rolete i preklop moraju biti
okrenuti prema gore.
)
Umetnite zub na lijevoj strani u
utor C
.
)
Provucite desnu stranu iznad
naslona za ruku u trećem redu.
)
Umetnite zub u utor D
.
Skidanje kalema
)
Postupite obrnutim redoslijedom
od postavljanja.
Položaj 2
Raspored sa 7 sjedala: postavlja-
nje iza spremljenih sjedala u trećem
redu. U tom položaju, predmeti u prt-
ljažniku ne mogu se vidjeti izvana.
Roleta za prtljagu može se spremiti
samo ako su sjedala spremljena.
Podnicu u obliku harmonike možete
postaviti u vertikalan položaj ako že-
lite smjestiti veći predmet oslonjen u
kadici.
Page 116 of 413
VI
114
OPREMA

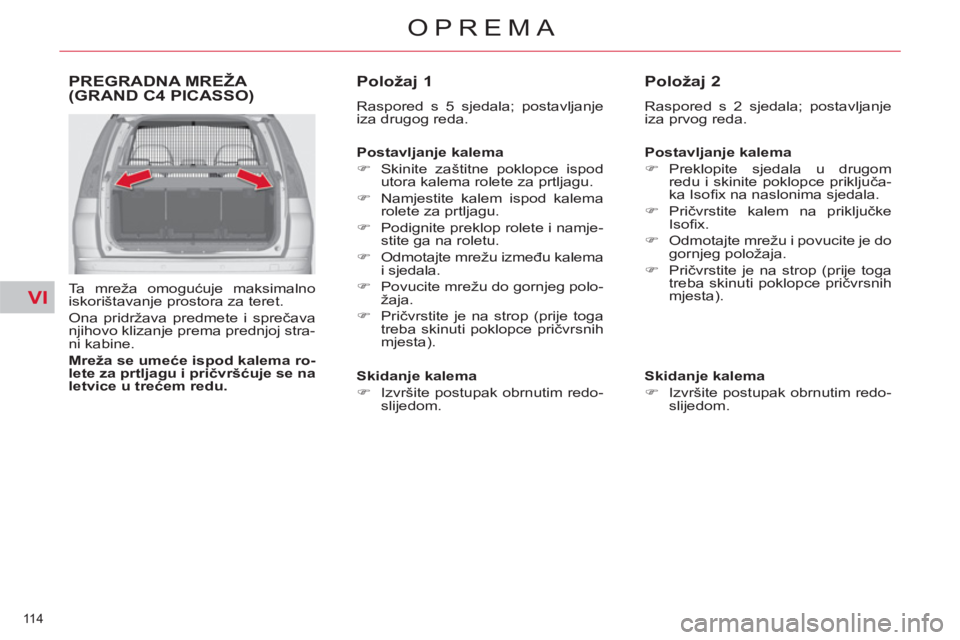

PREGRADNA MREŽA (GRAND C4 PICASSO)
Ta mreža omogućuje maksimalno
iskorištavanje prostora za teret.
Ona pridržava predmete i sprečava
njihovo klizanje prema prednjoj stra-
ni kabine.
Mreža se umeće ispod kalema
ro-
lete za prtljagu
i pričvršćuje se na
letvice u trećem redu.
Položaj 1
Raspored s 5 sjedala; postavljanje
iza drugog reda.
Postavljanje kalema
)
Skinite zaštitne poklopce ispod
utora kalema rolete za prtljagu.
)
Namjestite kalem ispod kalema
rolete za prtljagu.
)
Podignite preklop rolete i namje-
stite ga na roletu.
)
Odmotajte mrežu između kalema
i sjedala.
)
Povucite mrežu do gornjeg polo-
žaja.
)
Pričvrstite je na strop (prije toga
treba skinuti poklopce pričvrsnih
mjesta).
Skidanje kalema
)
Izvršite postupak obrnutim redo-
slijedom.
Položaj 2
Raspored s 2 sjedala; postavljanje
iza prvog reda.
Skidanje kalema
)
Izvršite postupak obrnutim redo-
slijedom.
Postavljanje kalema
)
Preklopite sjedala u drugom
redu i skinite poklopce priključa-
ka Isofi x na naslonima sjedala.
)
Pričvrstite kalem na priključke
Isofi x.
)
Odmotajte mrežu i povucite je do
gornjeg položaja.
)
Pričvrstite je na strop (prije toga
treba skinuti poklopce pričvrsnih
mjesta).
Page 117 of 413
VI
11 5
OPREMA

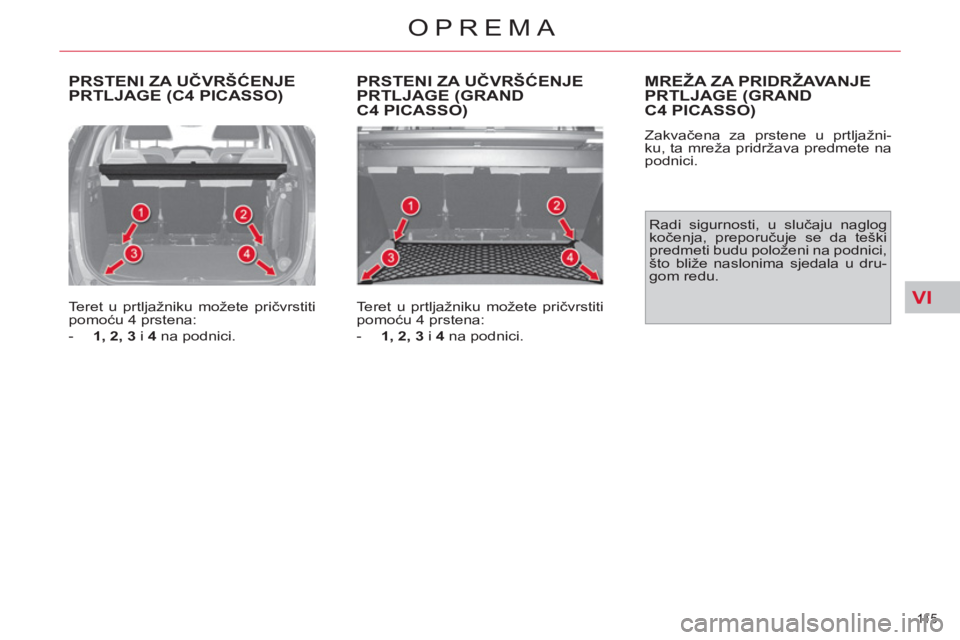

PRSTENI ZA UČVRŠĆENJEPRTLJAGE (C4 PICASSO)
Teret u prtljažniku možete pričvrstiti
pomoću 4 prstena:
- 1, 2, 3
i 4
na podnici.
PRSTENI ZA UČVRŠĆENJE PRTLJAGE (GRANDC4 PICASSO)
Teret u prtljažniku možete pričvrstiti
pomoću 4 prstena:
- 1, 2, 3
i 4
na podnici.
Radi sigurnosti, u slučaju naglog
kočenja, preporučuje se da teški
predmeti budu položeni na podnici,
što bliže naslonima sjedala u dru-
gom redu.
MREŽA ZA PRIDRŽAVANJEPRTLJAGE (GRANDC4 PICASSO)
Zakvačena za prstene u prtljažni-
ku, ta mreža pridržava predmete na
podnici.
Page 118 of 413
VI
116
OPREMA

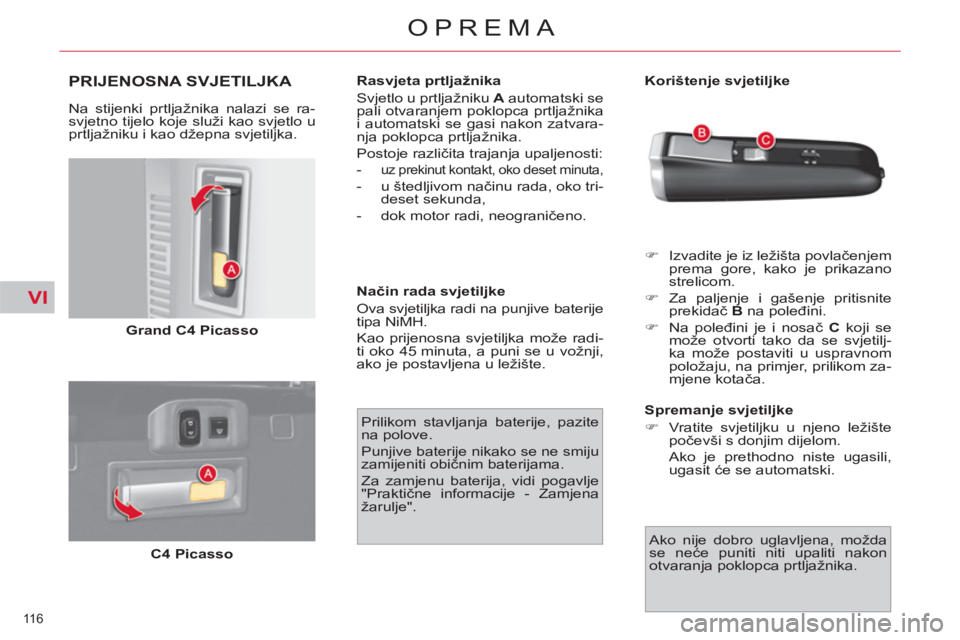

PRIJENOSNA SVJETILJKA
Na stijenki prtljažnika nalazi se ra-
svjetno tijelo koje služi kao svjetlo u
prtljažniku i kao džepna svjetiljka.
Grand C4 Picasso
C4 Picasso
Rasvjeta prtljažnika
Svjetlo u prtljažniku A
automatski se
pali otvaranjem poklopca prtljažnika
i automatski se gasi nakon zatvara-
nja poklopca prtljažnika.
Postoje različita trajanja upaljenosti:
-
uz prekinut kontakt, oko deset minuta,
- u štedljivom načinu rada, oko tri-
deset sekunda,
- dok motor radi, neograničeno.
Način rada svjetiljke
Ova svjetiljka radi na punjive baterije
tipa NiMH.
Kao prijenosna svjetiljka može radi-
ti oko 45 minuta, a puni se u vožnji,
ako je postavljena u ležište.
)
Izvadite je iz ležišta povlačenjem
prema gore, kako je prikazano
strelicom.
)
Za paljenje i gašenje pritisnite
prekidač B
na poleđini.
)
Na poleđini je i nosač C
koji se
može otvorti tako da se svjetilj-
ka može postaviti u uspravnom
položaju, na primjer, prilikom za-
mjene kotača.
Spremanje svjetiljke
)
Vratite svjetiljku u njeno ležište
počevši s donjim dijelom.
Ako je prethodno niste ugasili,
ugasit će se automatski. Prilikom stavljanja baterije, pazite
na polove.
Punjive baterije nikako se ne smiju
zamijeniti običnim baterijama.
Za zamjenu baterija, vidi pogavlje
"Praktične informacije - Zamjena
žarulje".
Ako nije dobro uglavljena, možda
se neće puniti niti upaliti nakon
otvaranja poklopca prtljažnika.
Korištenje svjetiljke
Page 119 of 413
VII
11 7

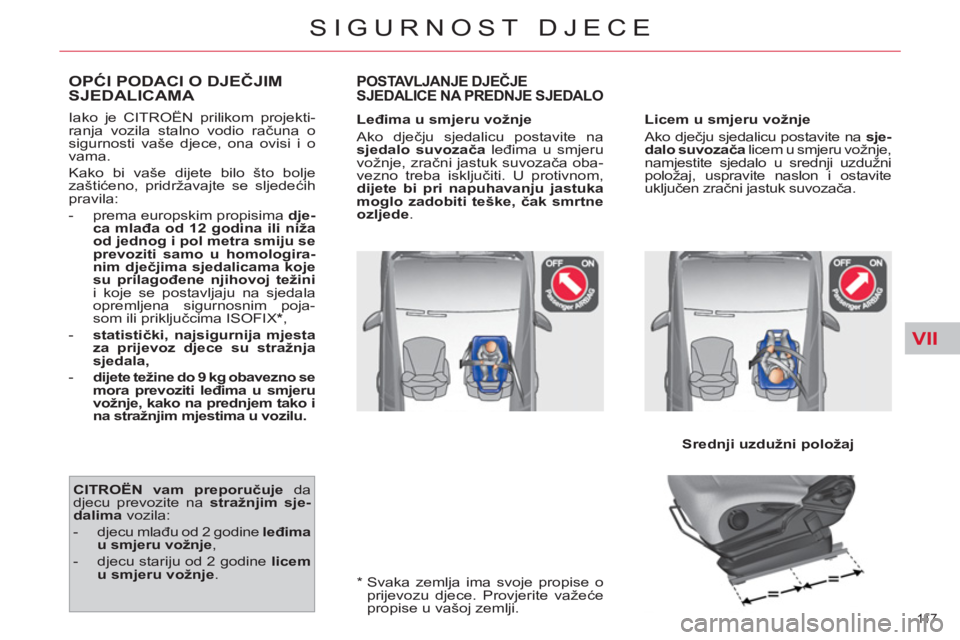

SIGURNOST DJECE
*
Svaka zemlja ima svoje propise o
prijevozu djece. Provjerite važeće
propise u vašoj zemlji.
OPĆI PODACI O DJEČJIM
SJEDALICAMA
Iako je CITROËN prilikom projekti-
ranja vozila stalno vodio računa o
sigurnosti vaše djece, ona ovisi i o
vama.
Kako bi vaše dijete bilo što bolje
zaštićeno, pridržavajte se sljedećih
pravila:
- prema europskim propisima dje-
ca mlađa od 12 godina ili niža
od jednog i pol metra smiju se
prevoziti samo u homologira-
nim dječjima sjedalicama koje
su prilagođene njihovoj težini
i koje se postavljaju na sjedala
opremljena sigurnosnim poja-
som ili priključcima ISOFIX
*
,
- statistički, najsigurnija mjesta
za prijevoz djece su stražnja
sjedala,
- dijete težine do 9 kg obavezno se
mora prevoziti leđima u smjeru
vožnje, kako na prednjem tako i
na stražnjim mjestima u vozilu.
CITROËN vam preporučuje
da
djecu prevozite na stražnjim sje-
dalima
vozila:
- djecu mlađu od 2 godine leđima
u smjeru vožnje
,
- djecu stariju od 2 godine licem
u smjeru vožnje
.
POSTAVLJANJE DJEČJE
SJEDALICE NA PREDNJE SJEDALO
Leđima u smjeru vožnje

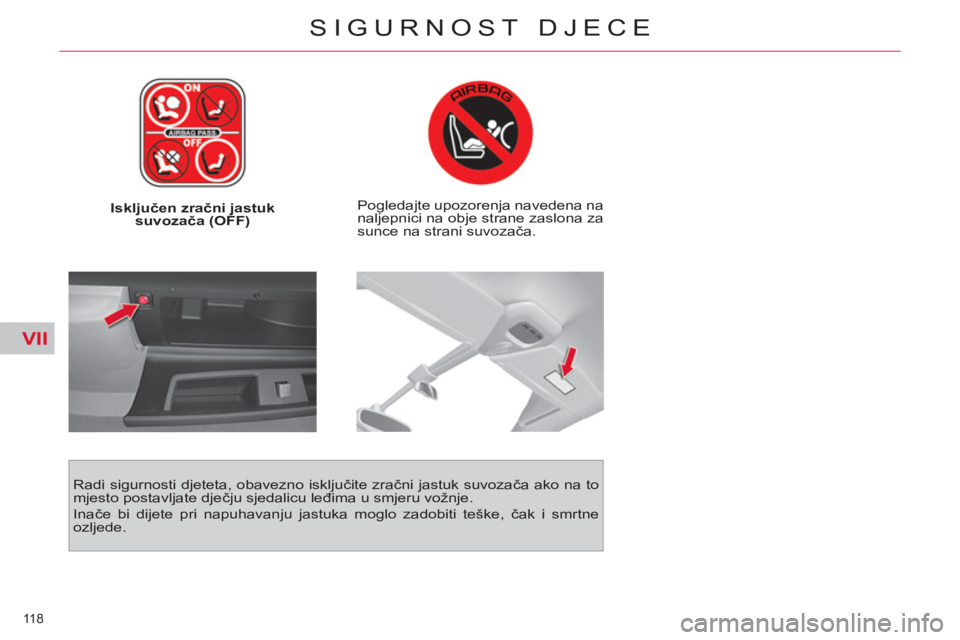

Ako dječju sjedalicu postavite na
sjedalo suvozača
leđima u smjeru
vožnje, zračni jastuk suvozača oba-
vezno treba isključiti. U protivnom,
dijete bi pri napuhavanju jastuka
moglo zadobiti teške, čak smrtne
ozljede
.
Srednji uzdužni položaj
Licem u smjeru vožnje
Ako dječju sjedalicu postavite na sje-
dalo suvozača
licem u smjeru vožnje,
namjestite sjedalo u srednji uzdužni
položaj, uspravite naslon i ostavite
uključen zračni jastuk suvozača.
Page 120 of 413
VII
118
SIGURNOST DJECE
Isključen zračni jastuk
suvozača (OFF)
Pogledajte upozorenja navedena na
naljepnici na obje strane zaslona za
sunce na strani suvozača.
Radi sigurnosti djeteta, obavezno isključite zračni jastuk suvozača ako na to
mjesto postavljate dječju sjedalicu leđima u smjeru vožnje.
Inače bi dijete pri napuhavanju jastuka moglo zadobiti teške, čak i smrtne
ozljede.
