CITROEN C4 PICASSO 2013 Upute Za Rukovanje (in Croatian)

V
99
VIDLJIVOST

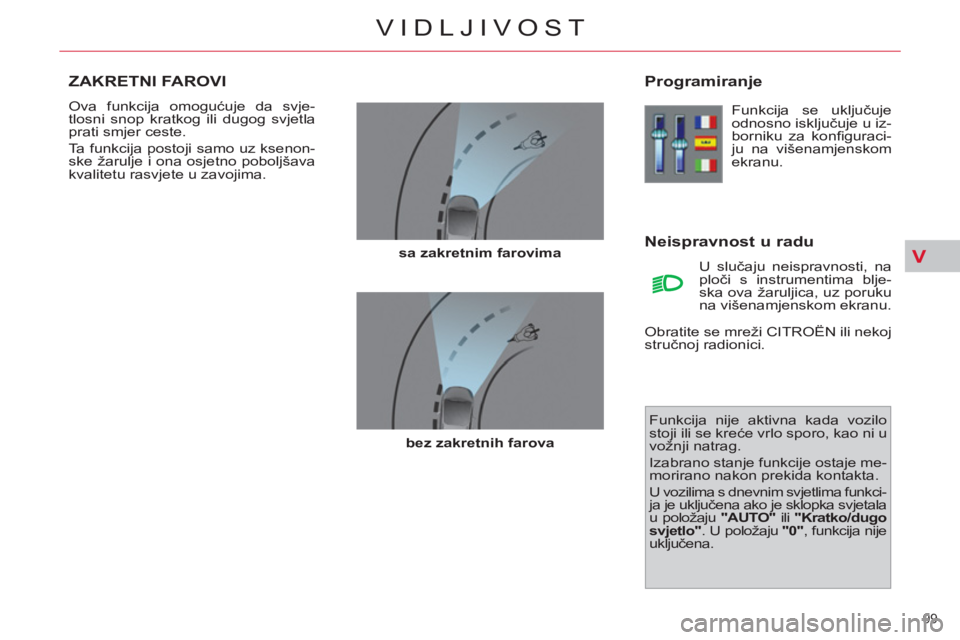

ZAKRETNI FAROVI
Ova funkcija omogućuje da svje-
tlosni snop kratkog ili dugog svjetla
prati smjer ceste.
Ta funkcija postoji samo uz ksenon-
ske žarulje i ona osjetno poboljšava
kvalitetu rasvjete u zavojima.

sa zakretnim farovima


bez zakretnih farova



Programiranje

Funkcija se uključuje
odnosno isključuje u iz-
borniku za konfi guraci-
ju na višenamjenskom
ekranu.


Neispravnost u radu

U slučaju neispravnosti, na
ploči s instrumentima blje-
ska ova žaruljica, uz poruku
na višenamjenskom ekranu.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Funkcija nije aktivna kada vozilo
stoji ili se kreće vrlo sporo, kao ni u
vožnji natrag.
Izabrano stanje funkcije ostaje me-
morirano nakon prekida kontakta.
U vozilima s dnevnim svjetlima funkci-
ja je uključena ako je sklopka svjetala
u položaju "AUTO"
ili "Kratko/dugo
svjetlo"
. U položaju "0"
, funkcija nije
uključena.

V
100
VIDLJIVOST

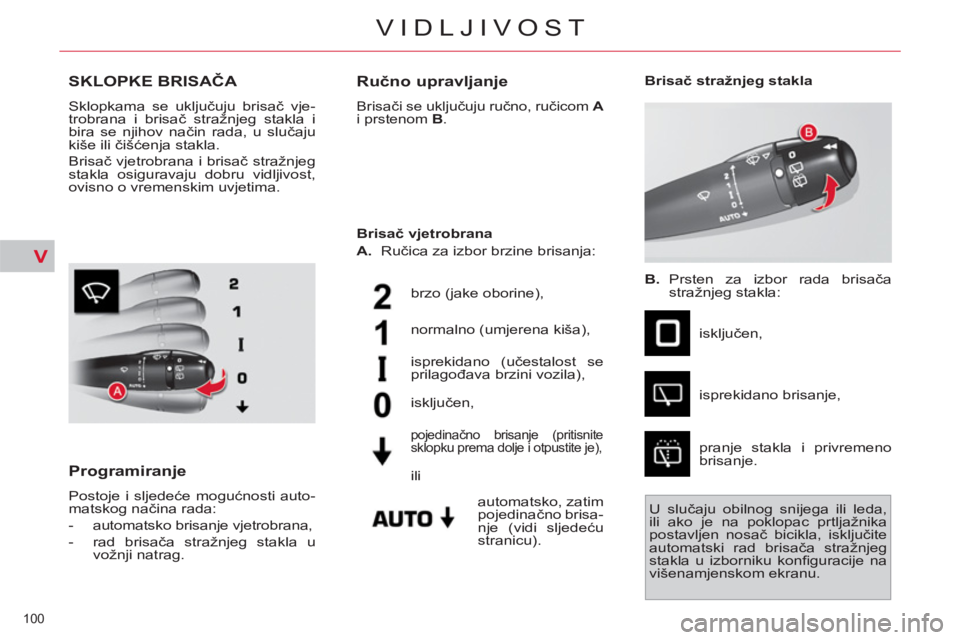

SKLOPKE BRISAČA

Sklopkama se uključuju brisač vje-
trobrana i brisač stražnjeg stakla i
bira se njihov način rada, u slučaju
kiše ili čišćenja stakla.
Brisač vjetrobrana i brisač stražnjeg
stakla osiguravaju dobru vidljivost,
ovisno o vremenskim uvjetima.

Programiranje

Postoje i sljedeće mogućnosti auto-
matskog načina rada:


- automatsko brisanje vjetrobrana,

- rad brisača stražnjeg stakla u
vožnji natrag.



Ručno upravljanje

Brisači se uključuju ručno, ručicom A

i prstenom B
.














Brisač stražnjeg stakla

B.
Prsten za izbor rada brisača
stražnjeg stakla:
isključen,
isprekidano brisanje,
pranje stakla i privremeno
brisanje. brzo (jake oborine),
normalno (umjerena kiša),
isprekidano (učestalost se
prilagođava brzini vozila),
automatsko, zatim
pojedinačno brisa-
nje (vidi sljedeću
stranicu). isključen,


pojedinačno brisanje (pritisnite
sklopku prema dolje i otpustite je),

Brisač vjetrobrana

A.
Ručica za izbor brzine brisanja:





ili
U slučaju obilnog snijega ili leda,
ili ako je na poklopac prtljažnika
postavljen nosač bicikla, isključite
automatski rad brisača stražnjeg
stakla u izborniku konfi guracije na
višenamjenskom ekranu.

V
101
VIDLJIVOST

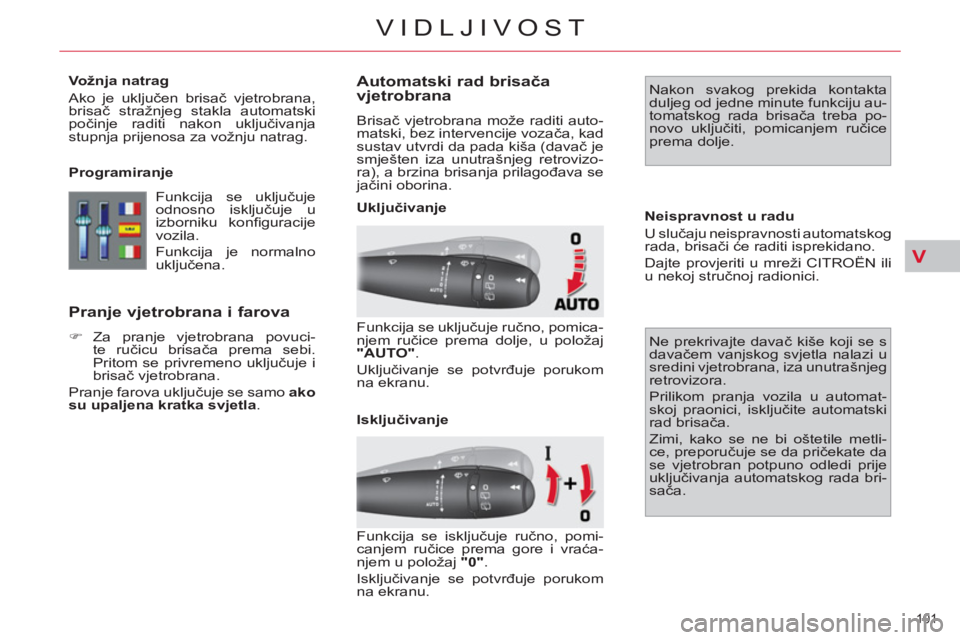

Vožnja natrag
Ako je uključen brisač vjetrobrana,
brisač stražnjeg stakla automatski
počinje raditi nakon uključivanja
stupnja prijenosa za vožnju natrag.

Programiranje
Funkcija se uključuje
odnosno isključuje u
izborniku konfi guracije
vozila.
Funkcija je normalno
uključena.











Pranje vjetrobrana i farova



)
Za pranje vjetrobrana povuci-
te ručicu brisača prema sebi.
Pritom se privremeno uključuje i
brisač vjetrobrana.
Pranje farova uključuje se samo ako
su upaljena kratka svjetla
.













Automatski rad brisača
vjetrobrana
Brisač vjetrobrana može raditi auto-
matski, bez intervencije vozača, kad
sustav utvrdi da pada kiša (davač je
smješten iza unutrašnjeg retrovizo-
ra), a brzina brisanja prilagođava se
jačini oborina.
Funkcija se uključuje ručno, pomica-
njem ručice prema dolje, u položaj
"AUTO"
.
Uključivanje se potvrđuje porukom
na ekranu. Nakon svakog prekida kontakta
duljeg od jedne minute funkciju au-
tomatskog rada brisača treba po-
novo uključiti, pomicanjem ručice
prema dolje.

Neispravnost u radu
U slučaju neispravnosti automatskog
rada, brisači će raditi isprekidano.
Dajte provjeriti u mreži CITROËN ili
u nekoj stručnoj radionici.
Ne prekrivajte davač kiše koji se s
davačem vanjskog svjetla nalazi u
sredini vjetrobrana, iza unutrašnjeg
retrovizora.
Prilikom pranja vozila u automat-
skoj praonici, isključite automatski
rad brisača.
Zimi, kako se ne bi oštetile metli-
ce, preporučuje se da pričekate da
se vjetrobran potpuno odledi prije
uključivanja automatskog rada bri-
sača.

Uključivanje

Isključ
ivanje
Funkcija se isključuje ručno, pomi-
canjem ručice prema gore i vraća-
njem u položaj "0"
.
Isključivanje se potvrđuje porukom
na ekranu.

V
102
VIDLJIVOST

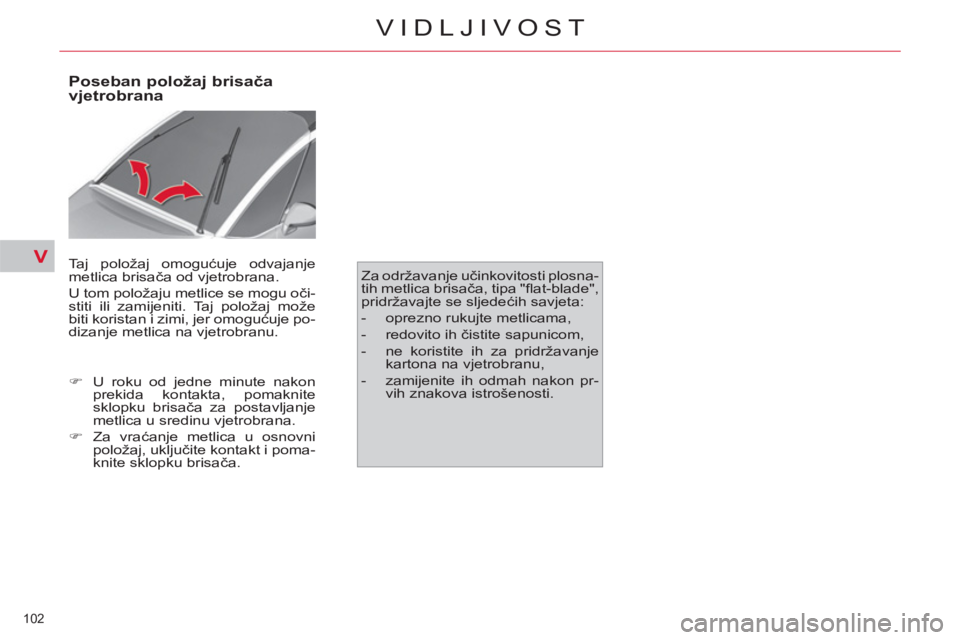

Poseban položaj brisača
vjetrobrana
Taj položaj omogućuje odvajanje
metlica brisača od vjetrobrana.
U tom položaju metlice se mogu oči-
stiti ili zamijeniti. Taj položaj može
biti koristan i zimi, jer omogućuje po-
dizanje metlica na vjetrobranu.
Za održavanje učinkovitosti plosna-
tih metlica brisača, tipa "fl at-blade",
pridržavajte se sljedećih savjeta:


- oprezno rukujte metlicama,

- redovito ih čistite sapunicom,

- ne koristite ih za pridržavanje
kartona na vjetrobranu,

- zamijenite ih odmah nakon pr-
vih znakova istrošenosti.




)
U roku od jedne minute nakon
prekida kontakta, pomaknite
sklopku brisača za postavljanje
metlica u sredinu vjetrobrana.

)
Za vraćanje metlica u osnovni
položaj, uključite kontakt i poma-
knite sklopku brisača.

V
103
VIDLJIVOST

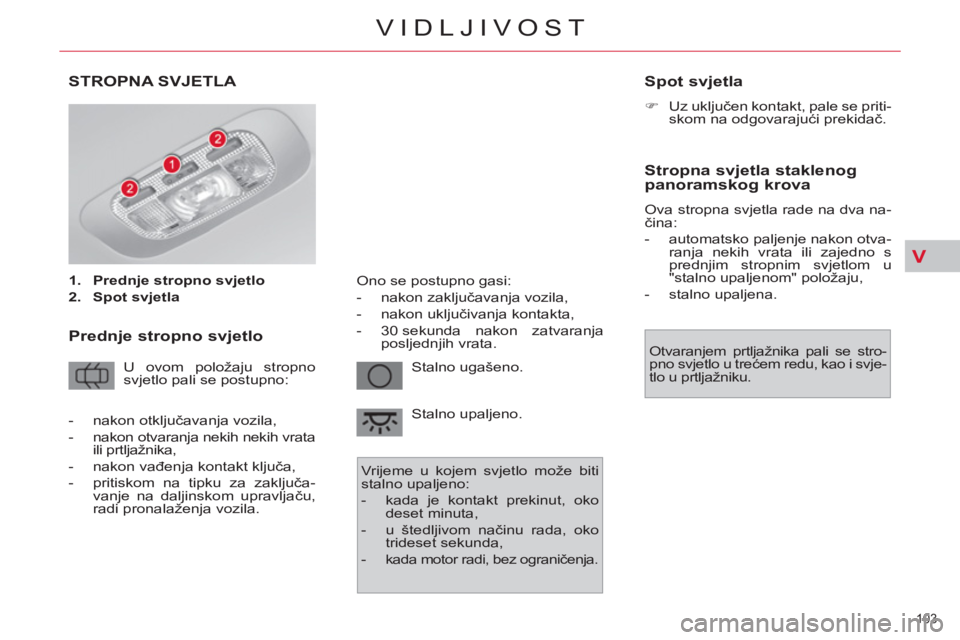

STROPNA SVJETLA


1.
Prednje stropno svjetlo


2.
Spot svjetla




Prednje stropno svjetlo

U ovom položaju stropno
svjetlo pali se postupno: Stalno ugašeno.
Stalno upaljeno.
Vrijeme u kojem svjetlo može biti
stalno upaljeno:


- kada je kontakt prekinut, oko
deset minuta,

- u štedljivom načinu rada, oko
trideset sekunda,

-
kada motor radi, bez ograničenja.




- nakon otključavanja vozila,

- nakon otvaranja nekih nekih vrata
ili prtljažnika,

- nakon vađenja kontakt ključa,

- pritiskom na tipku za zaključa-
vanje na daljinskom upravljaču,
radi pronalaženja vozila. Ono se postupno gasi:


- nakon zaključavanja vozila,

- nakon uključivanja kontakta,

- 30 sekunda nakon zatvaranja
posljednjih vrata.


Spot svjetla



)
Uz uključen kontakt, pale se priti-
skom na odgovarajući prekidač.



Stropna svjetla staklenog
panoramskog krova
Ova stropna svjetla rade na dva na-
čina:


- automatsko paljenje nakon otva-
ranja nekih vrata ili zajedno s
prednjim stropnim svjetlom u
"stalno upaljenom" položaju,

- stalno upaljena.

Otvaranjem prtljažnika pali se stro-
pno svjetlo u trećem redu, kao i svje-
tlo u prtljažniku.

V
104
VIDLJIVOST

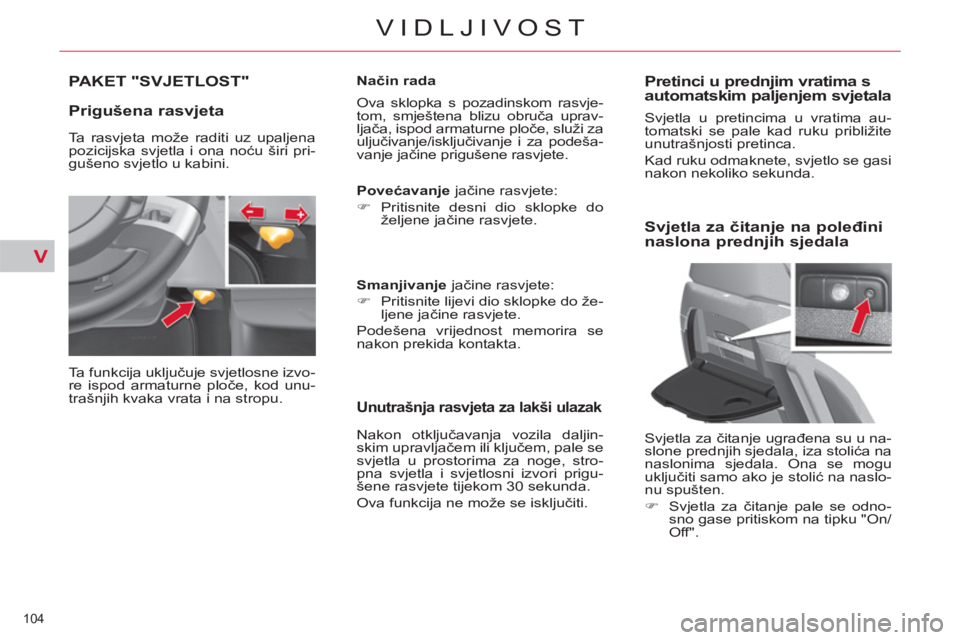

PAKET "SVJETLOST"

Prigušena rasvjeta

Ta funkcija uključuje svjetlosne izvo-
re ispod armaturne ploče, kod unu-
trašnjih kvaka vrata i na stropu.
Način rada
Ova sklopka s pozadinskom rasvje-
tom, smještena blizu obruča uprav-
ljača, ispod armaturne ploče, služi za
uljučivanje/isključivanje i za podeša-
vanje jačine prigušene rasvjete.

Povećavanje
jačine rasvjete:


)
Pritisnite desni dio sklopke do
željene jačine rasvjete.

Smanjivanje
jačine rasvjete:


)
Pritisnite lijevi dio sklopke do že-
ljene jačine rasvjete.
Podešena vrijednost memorira se
nakon prekida kontakta.


Unutrašnja rasvjeta za lakši ulazak

Nakon otključavanja vozila daljin-
skim upravljačem ili ključem, pale se
svjetla u prostorima za noge, stro-
pna svjetla i svjetlosni izvori prigu-
šene rasvjete tijekom 30 sekunda.
Ova funkcija ne može se isključiti.


Pretinci u prednjim vratima s
automatskim paljenjem svjetala

Svjetla u pretincima u vratima au-
tomatski se pale kad ruku približite
unutrašnjosti pretinca.
Kad ruku odmaknete, svjetlo se gasi
nakon nekoliko sekunda.

Svjetla za čitanje na poleđini
naslona prednjih sjedala

Svjetla za čitanje ugrađena su u na-
slone prednjih sjedala, iza stolića na
naslonima sjedala. Ona se mogu
uključiti samo ako je stolić na naslo-
nu spušten.


)
Svjetla za čitanje pale se odno-
sno gase pritiskom na tipku "On/
Off". Ta rasvjeta može raditi uz upaljena
pozicijska svjetla i ona noću širi pri-
gušeno svjetlo u kabini.

VI
105
OPREMA

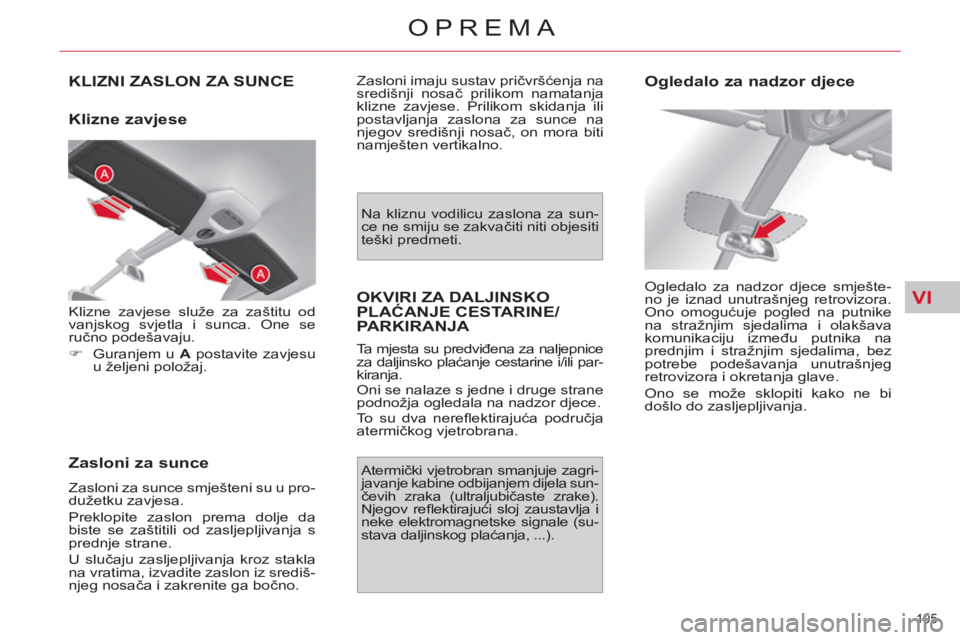

KLIZNI ZASLON ZA SUNCE

Klizne zavjese

Zasloni za sunce

Zasloni za sunce smješteni su u pro-
dužetku zavjesa.
Preklopite zaslon prema dolje da
biste se zaštitili od zasljepljivanja s
prednje strane.
U slučaju zasljepljivanja kroz stakla
na vratima, izvadite zaslon iz središ-
njeg nosača i zakrenite ga bočno.
Na kliznu vodilicu zaslona za sun-
ce ne smiju se zakvačiti niti objesiti
teški predmeti.
OKVIRI ZA DALJINSKO PLAĆANJE CESTARINE/PARKIRANJA

Ta mjesta su predviđena za naljepnice
za daljinsko plaćanje cestarine i/ili par-
kiranja.
Oni se nalaze s jedne i druge strane
podnožja ogledala na nadzor djece.
To su dva nerefl ektirajuća područja
atermičkog vjetrobrana.







Ogledalo za nadzor djece

Atermički vjetrobran smanjuje zagri-
javanje kabine odbijanjem dijela sun-
čevih zraka (ultraljubičaste zrake).
Njegov refl ektirajući sloj zaustavlja i
neke elektromagnetske signale (su-
stava daljinskog plaćanja, ...). Ogledalo za nadzor djece smješte-
no je iznad unutrašnjeg retrovizora.
Ono omogućuje pogled na putnike
na stražnjim sjedalima i olakšava
komunikaciju između putnika na
prednjim i stražnjim sjedalima, bez
potrebe podešavanja unutrašnjeg
retrovizora i okretanja glave.
Ono se može sklopiti kako ne bi
došlo do zasljepljivanja. Klizne zavjese služe za zaštitu od
vanjskog svjetla i sunca. One se
ručno podešavaju.


)
Guranjem u A
postavite zavjesu
u željeni položaj.
Zasloni imaju sustav pričvršćenja na
središnji nosač prilikom namatanja
klizne zavjese. Prilikom skidanja ili
postavljanja zaslona za sunce na
njegov središnji nosač, on mora biti
namješten vertikalno.

VI
106
OPREMA

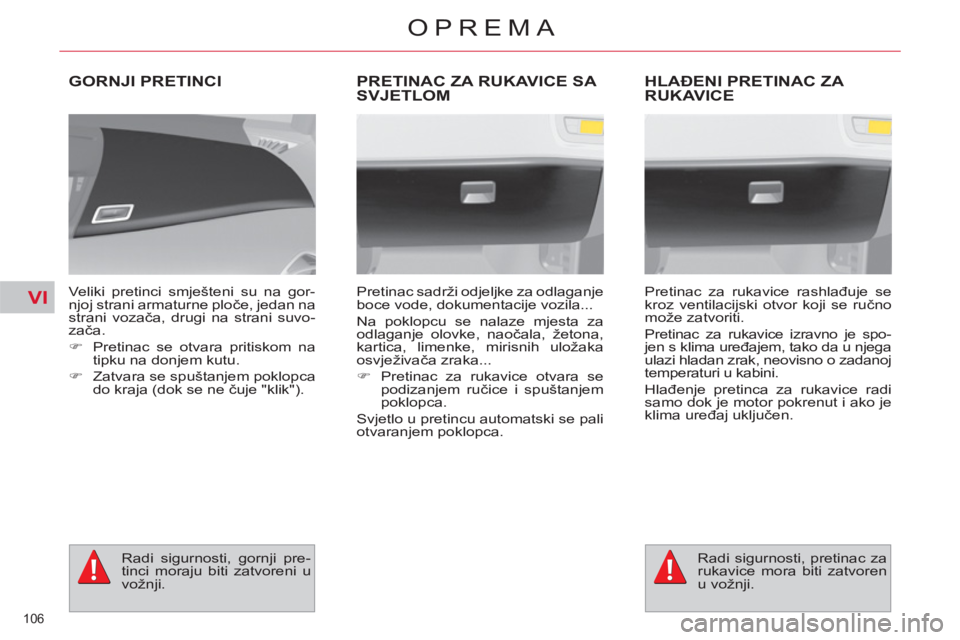

GORNJI PRETINCI

Veliki pretinci smješteni su na gor-
njoj strani armaturne ploče, jedan na
strani vozača, drugi na strani suvo-
zača.


)
Pretinac se otvara pritiskom na
tipku na donjem kutu.

)
Zatvara se spuštanjem poklopca
do kraja (dok se ne čuje "klik").
PRETINAC ZA RUKAVICE SA
SVJETLOM
Pretinac sadrži odjeljke za odlaganje
boce vode, dokumentacije vozila...
Na poklopcu se nalaze mjesta za
odlaganje olovke, naočala, žetona,
kartica, limenke, mirisnih uložaka
osvježivača zraka...


)
Pretinac za rukavice otvara se
podizanjem ručice i spuštanjem
poklopca.
Svjetlo u pretincu automatski se pali
otvaranjem poklopca.
HLAĐENI PRETINAC ZA
RUKAVICE

Pretinac za rukavice rashlađuje se
kroz ventilacijski otvor koji se ručno
može zatvoriti.
Pretinac za rukavice izravno je spo-
jen s klima uređajem, tako da u njega
ulazi hladan zrak, neovisno o zadanoj
temperaturi u kabini.
Hlađenje pretinca za rukavice radi
samo dok je motor pokrenut i ako je
klima uređaj uključen.

Radi sigurnosti, pretinac za
rukavice mora biti zatvoren
u vožnji. Radi sigurnosti, gornji pre-
tinci moraju biti zatvoreni u
vožnji.

VI
107
OPREMA

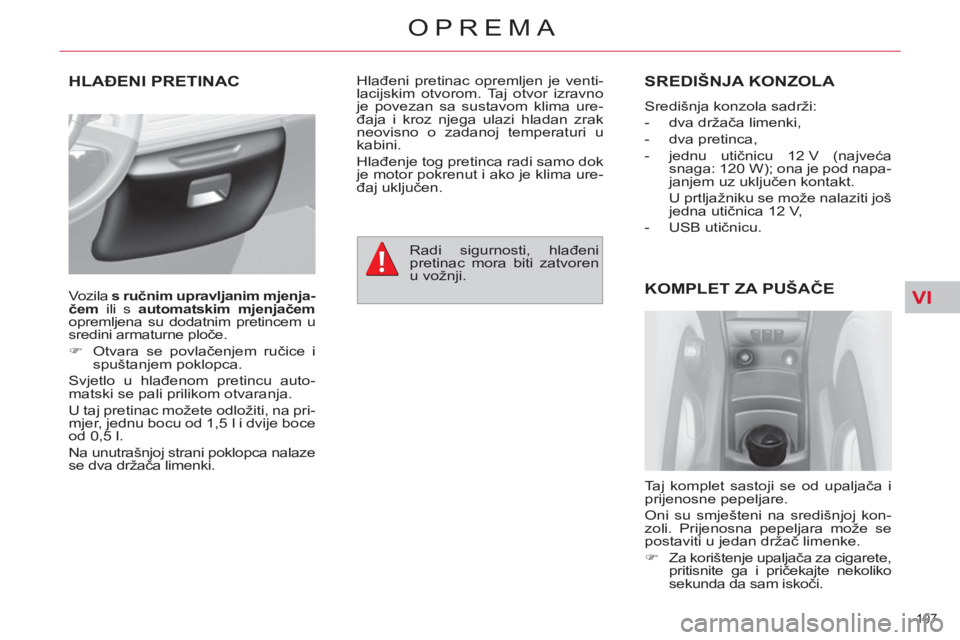

HLAĐENI PRETINAC SREDIŠNJA KONZOLA

Središnja konzola sadrži:


- dva držača limenki,

- dva pretinca,

- jednu utičnicu 12 V (najveća
snaga: 120 W); ona je pod napa-
janjem uz uključen kontakt.
U prtljažniku se može nalaziti još
jedna utičnica 12 V,

- USB utičnicu.
Radi sigurnosti, hlađeni
pretinac mora biti zatvoren
u vožnji.
KOMPLET ZA PUŠAČE


Taj komplet sastoji se od upaljača i
prijenosne pepeljare.
Oni su smješteni na središnjoj kon-
zoli. Prijenosna pepeljara može se
postaviti u jedan držač limenke.


)
Za korištenje upaljača za cigarete,
pritisnite ga i pričekajte nekoliko
sekunda da sam iskoči.

Vozila s ručnim upravljanim mjenja-
čem
ili s automatskim mjenjačem

opremljena su dodatnim pretincem u
sredini armaturne ploče.


)
Otvara se povlačenjem ručice i
spuštanjem poklopca.
Svjetlo u hlađenom pretincu auto-
matski se pali prilikom otvaranja.
U taj pretinac možete odložiti, na pri-
mjer, jednu bocu od 1,5 l i dvije boce
od 0,5 l.
Na unutrašnjoj strani poklopca nalaze
se dva držača limenki. Hlađeni pretinac opremljen je venti-
lacijskim otvorom. Taj otvor izravno
je povezan sa sustavom klima ure-
đaja i kroz njega ulazi hladan zrak
neovisno o zadanoj temperaturi u
kabini.
Hlađenje tog pretinca radi samo dok
je motor pokrenut i ako je klima ure-
đaj uključen.

VI
108
OPREMA

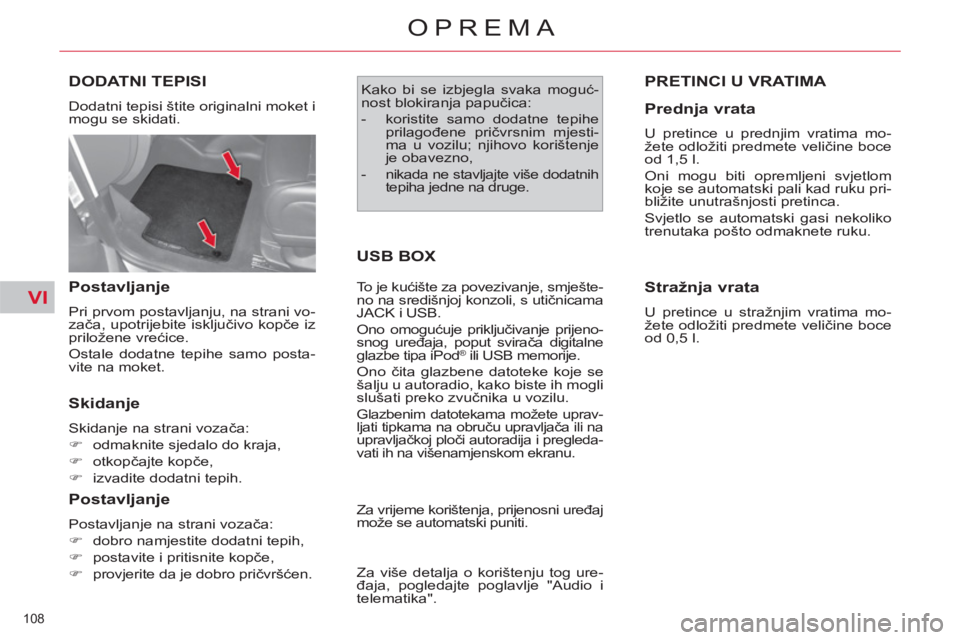

DODATNI TEPISI
Dodatni tepisi štite originalni moket i
mogu se skidati.

Postavljanje

Pri prvom postavljanju, na strani vo-
zača, upotrijebite isključivo kopče iz
priložene vrećice.
Ostale dodatne tepihe samo posta-
vite na moket.


Skidanje

Skidanje na strani vozača:


)
odmaknite sjedalo do kraja,

)
otkopčajte kopče,

)
izvadite dodatni tepih.



Postavljanje

Postavljanje na strani vozača:


)
dobro namjestite dodatni tepih,

)
postavite i pritisnite kopče,

)
provjerite da je dobro pričvršćen. Kako bi se izbjegla svaka moguć-
nost blokiranja papučica:


- koristite samo dodatne tepihe
prilagođene pričvrsnim mjesti-
ma u vozilu; njihovo korištenje
je obavezno,

- nikada ne stavljajte više dodatnih
tepiha jedne na druge.

PRETINCI U VRATIMA

Prednja vrata

U pretince u prednjim vratima mo-
žete odložiti predmete veličine boce
od 1,5 l.
Oni mogu biti opremljeni svjetlom
koje se automatski pali kad ruku pri-
bližite unutrašnjosti pretinca.
Svjetlo se automatski gasi nekoliko
trenutaka pošto odmaknete ruku.


Stražnja vrata

U pretince u stražnjim vratima mo-
žete odložiti predmete veličine boce
od 0,5 l.
USB BOX


To je kućište za povezivanje, smješte-
no na središnjoj konzoli, s utičnicama
JACK i USB.
Ono omogućuje priključivanje prijeno-
snog uređaja, poput svirača digitalne
glazbe tipa iPod
® ili USB memorije.
Ono čita glazbene datoteke koje se
šalju u autoradio, kako biste ih mogli
slušati preko zvučnika u vozilu.

Glazbenim datotekama možete uprav-
ljati tipkama na obruču upravljača ili na
upravljačkoj ploči autoradija i pregleda-
vati ih na višenamjenskom ekranu.


Za vrijeme korištenja, prijenosni uređaj
može se automatski puniti.

Za više detalja o korištenju tog ure-
đaja, pogledajte poglavlje "Audio i
telematika".
