CITROEN C4 PICASSO 2013 Upute Za Rukovanje (in Croatian)

9
UPOZNAVANJE VOZILA

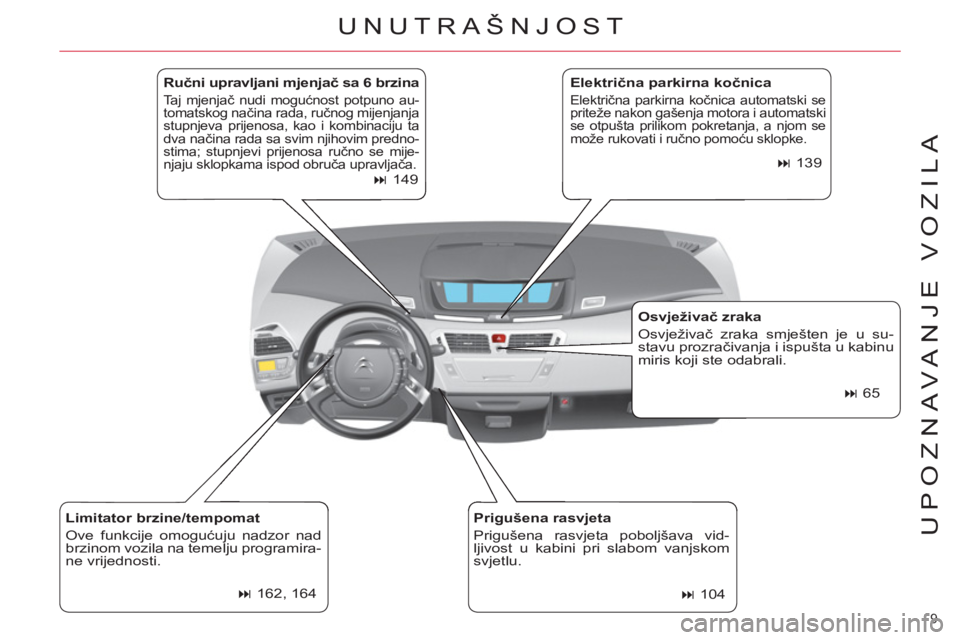

Ručni upravljani mjenjač sa 6 brzina

Taj mjenjač nudi mogućnost potpuno au-
tomatskog načina rada, ručnog mijenjanja
stupnjeva prijenosa, kao i kombinaciju ta
dva načina rada sa svim njihovim predno-
stima; stupnjevi prijenosa ručno se mije-
njaju sklopkama ispod obruča upravljača.




149


Limitator brzine/tempomat
Ove funkcije omogućuju nadzor nad
brzinom vozila na temelju programira-
ne vrijednosti.



162, 164

Električna parkirna kočnica

Električna parkirna kočnica automatski se
priteže nakon gašenja motora i automatski
se otpušta prilikom pokretanja, a njom se
može rukovati i ručno pomoću sklopke.




139


Osvježivač zraka
Osvježivač zraka smješten je u su-
stavu prozračivanja i ispušta u kabinu
miris koji ste odabrali.



65


Prigušena rasvjeta
Prigušena rasvjeta poboljšava vid-
ljivost u kabini pri slabom vanjskom
svjetlu.



104


UNUTRAŠNJOST

10
UPOZNAVANJE VOZILA

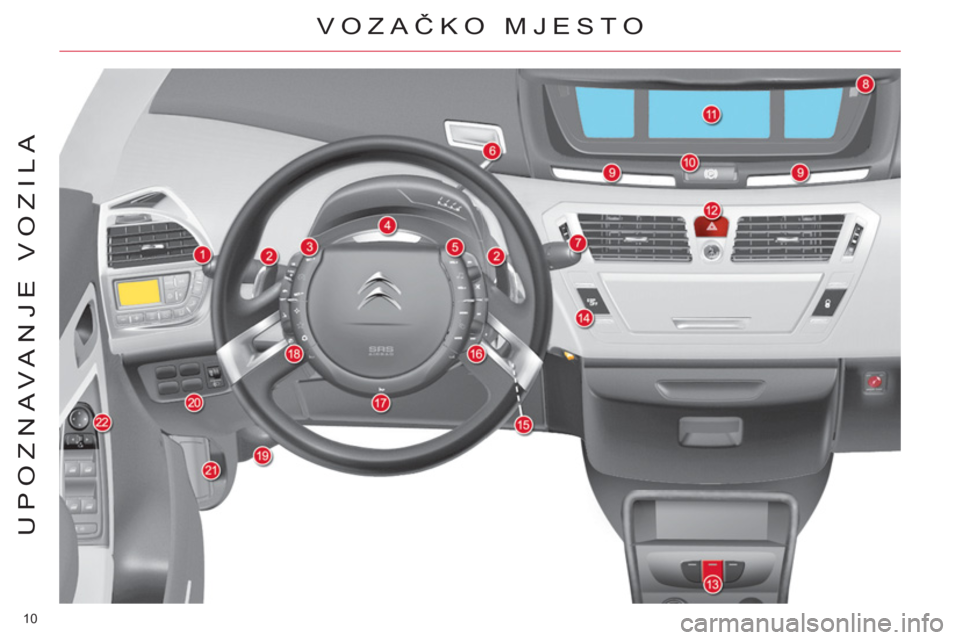

VOZAČKO MJESTO

11
UPOZNAVANJE VOZILA

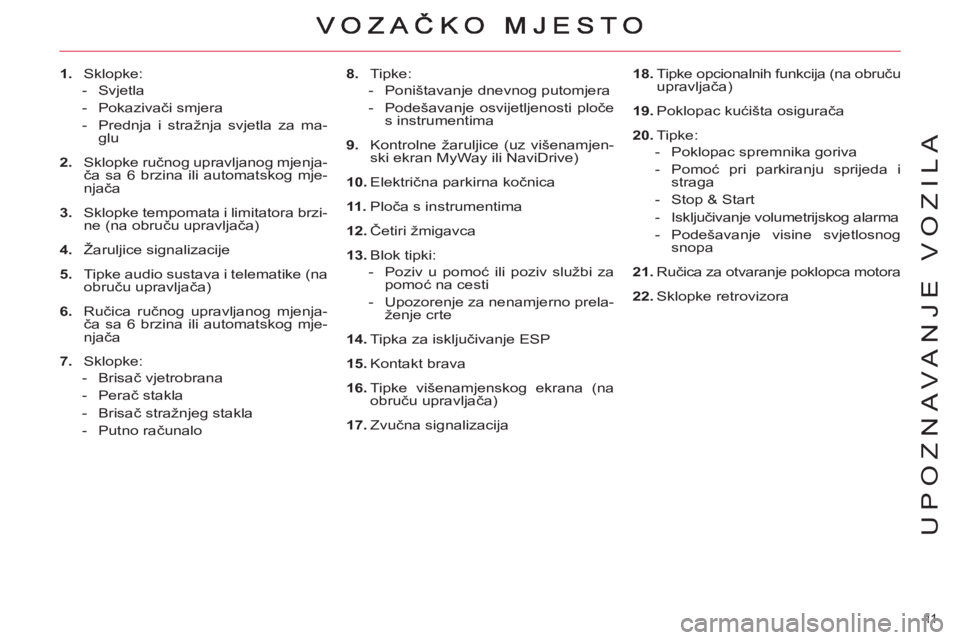

8.
Tipke:


- Poništavanje dnevnog putomjera

- Podešavanje osvijetljenosti ploče
s instrumentima

9.
Kontrolne žaruljice (uz višenamjen-
ski ekran MyWay ili NaviDrive)

10.
Električna parkirna kočnica

11 .
Ploča s instrumentima

12.
Četiri žmigavca

13.
Blok tipki:


- Poziv u pomoć ili poziv službi za
pomoć na cesti

- Upozorenje za nenamjerno prela-
ženje crte

14.
Tipka za isključivanje ESP

15.
Kontakt brava

16.
Tipke višenamjenskog ekrana (na
obruču upravljača)

17.
Zvučna signalizacija


1.
Sklopke:


- Svjetla

- Pokazivači smjera

- Prednja i stražnja svjetla za ma-
glu

2.
Sklopke ručnog upravljanog mjenja-
ča sa 6 brzina ili automatskog mje-
njača

3.
Sklopke tempomata i limitatora brzi-
ne (na obru
ču upravljača)

4.
Žaruljice signalizacije

5.
Tipke audio sustava i telematike (na
obruču upravljača)

6.
Ručica ručnog upravljanog mjenja-
ča sa 6 brzina ili automatskog mje-
njača

7.
Sklopke:


- Brisač vjetrobrana

- Perač stakla

- Brisač stražnjeg stakla

- Putno računalo


18.
Tipke opcionalnih funkcija (na obruču
upravljača)

19.
Poklopac kućišta osigurača

20.
Tipke:


- Poklopac spremnika goriva

- Pomoć pri parkiranju sprijeda i
straga

- Stop & Start

- Isključivanje volumetrijskog alarma

- Podešavanje visine svjetlosnog
snopa

21.
Ručica za otvaranje poklopca motora

22.
Sklopke retrovizora

12
UPOZNAVANJE VOZILA
VOZAČKO MJESTO

13
UPOZNAVANJE VOZILA
VOZAČKO MJESTO

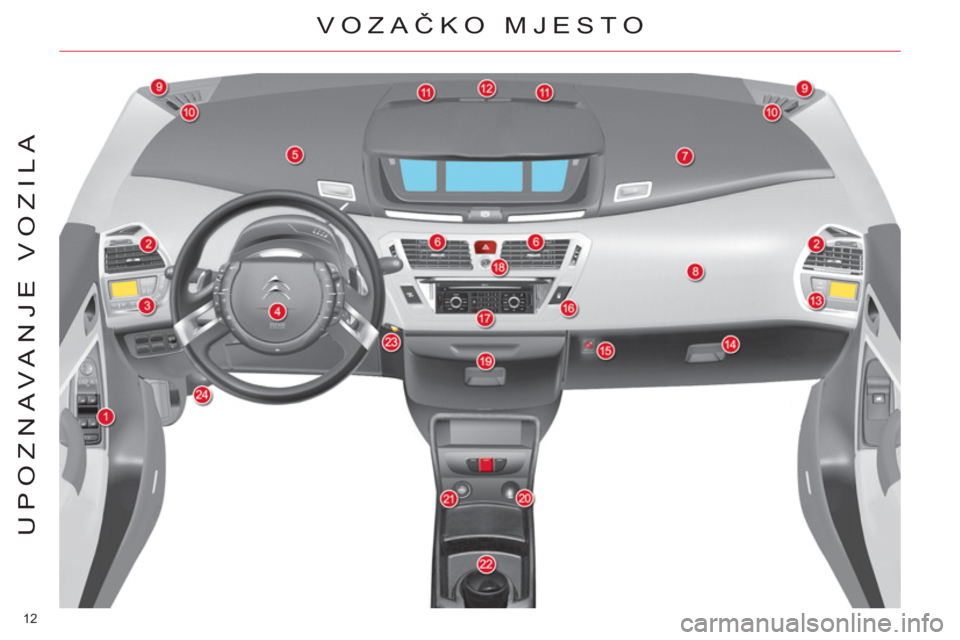

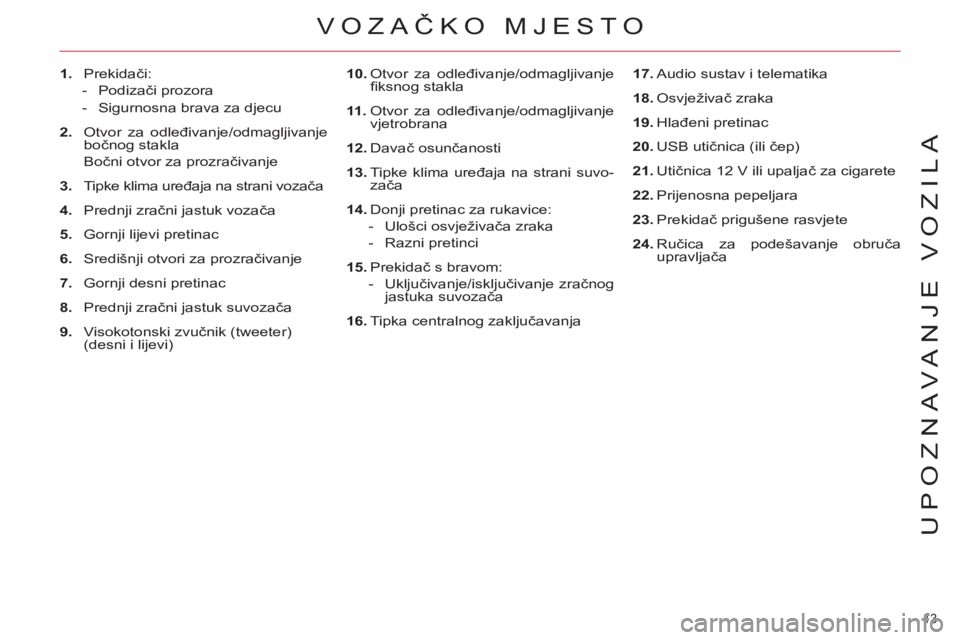

1.
Prekidači:


- Podizači prozora

- Sigurnosna brava za djecu

2.
Otvor za odleđivanje/odmagljivanje
bočnog stakla
Bočni otvor za prozračivanje

3.
Tipke klima uređaja na strani vozača

4.
Prednji zračni jastuk vozača

5.
Gornji lijevi pretinac

6.
Središnji otvori za prozračivanje

7.
Gornji desni pretinac

8.
Prednji zračni jastuk suvozača

9.
Visokotonski zvučnik (tweeter)
(desni i lijevi)
10.
Otvor za odleđivanje/odmagljivanje
fi ksnog stakla

11 .
Otvor za odleđivanje/odmagljivanje
vjetrobrana

12.
Davač osunčanosti

13.
Tipke klima uređaja na strani suvo-
zača

14.
Donji pretinac za rukavice:


- Ulošci osvježivača zraka


- Razni pretinci

15.
Prekidač s bravom:


- Uključivanje/isključivanje zračnog
jastuka suvozača

16.
Tipka centralnog zaključavanja
17.
Audio sustav i telematika

18.
Osvježivač zraka

19.
Hlađeni pretinac

20.
USB utičnica (ili čep)

21.
Utičnica 12 V ili upaljač za cigarete

22.
Prijenosna pepeljara

23.
Prekidač prigušene rasvjete

24.
Ručica za podešavanje obruča
upravljača

14
UPOZNAVANJE VOZILA

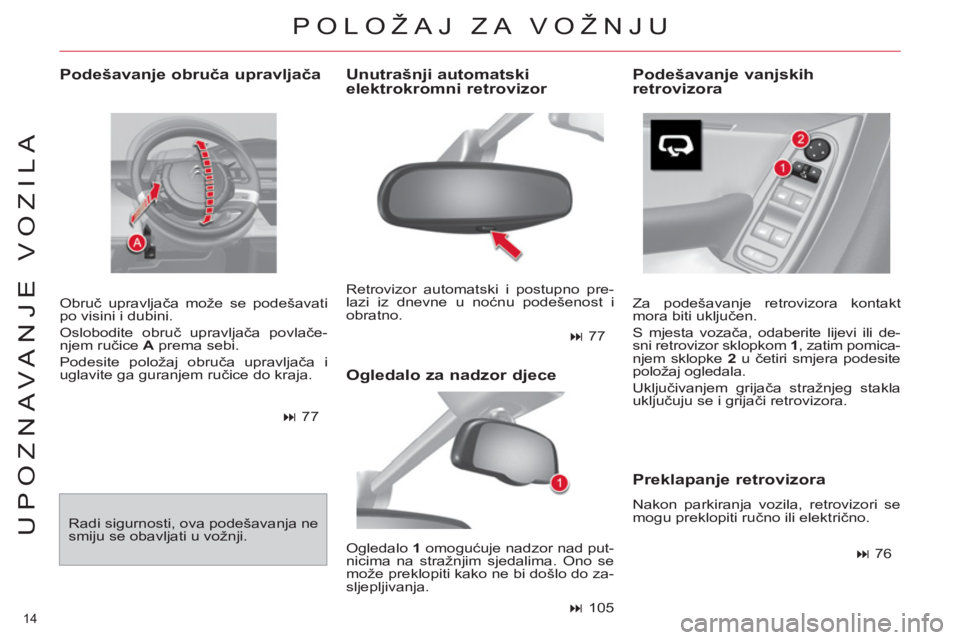

Podešavanje obruča upravljača

Obruč upravljača može se podešavati
po visini i dubini.
Oslobodite obruč upravljača povlače-
njem ručice A
prema sebi.
Podesite položaj obruča upravljača i
uglavite ga guranjem ručice do kraja.



77
Retrovizor automatski i postupno pre-
lazi iz dnevne u noćnu podešenost i
obratno. Za podešavanje retrovizora kontakt
mora biti uključen.
S mjesta vozača, odaberite lijevi ili de-
sni retrovizor sklopkom 1
, zatim pomica-
njem sklopke 2
u četiri smjera podesite
položaj ogledala.
Uključivanjem grijača stražnjeg stakla
uključuju se i grijači retrovizora.



105



76

Radi sigurnosti, ova podešavanja ne
smiju se obavljati u vožnji.
Ogledalo 1
omogućuje nadzor nad put-
nicima na stražnjim sjedalima. Ono se
može preklopiti kako ne bi došlo do za-
sljepljivanja.

Preklapanje retrovizora

Nakon parkiranja vozila, retrovizori se
mogu preklopiti ručno ili električno.
POLOŽAJ ZA VOŽNJU


Unutrašnji automatski
elektrokromni retrovizor
Podešavanje vanjskih
retrovizora



77



Ogledalo za nadzor djece

15
UPOZNAVANJE VOZILA

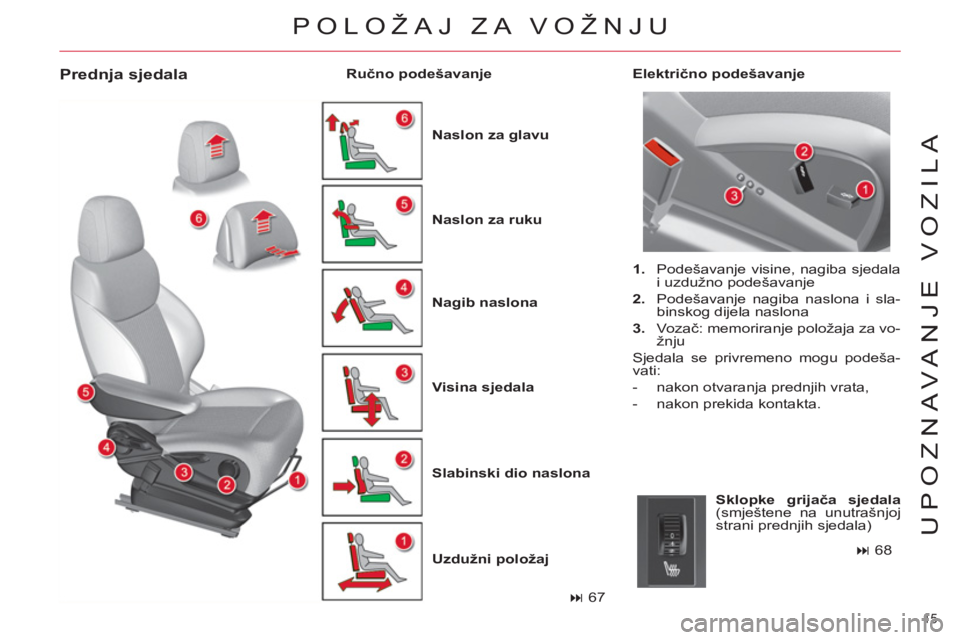

Prednja sjedala


Naslon za glavu


Nagib naslona


Visina sjedala


Slabinski dio naslona


Uzdužni položaj

Naslon za ruku

Električno podešavanje

Ručno podešavanje



68



Sklopke grijača sjedala

(smještene na unutrašnjoj
strani prednjih sjedala)



67

1.
Podešavanje visine, nagiba sjedala
i uzdužno podešavanje

2.
Podešavanje nagiba naslona i sla-
binskog dijela naslona

3.
Vozač: memoriranje položaja za vo-
žnju
Sjedala se privremeno mogu podeša-
vati:


- nakon otvaranja prednjih vrata,

- nakon prekida kontakta.

POLOŽAJ ZA VOŽNJU

16
UPOZNAVANJE VOZILA

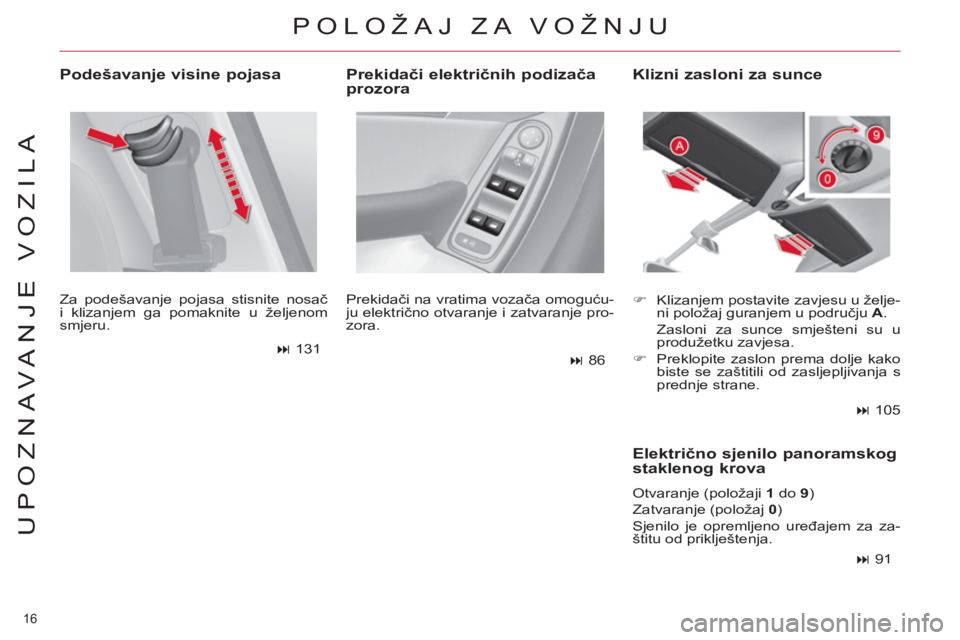

Podešavanje visine pojasa

Za podešavanje pojasa stisnite nosač
i klizanjem ga pomaknite u željenom
smjeru.



131
Prekidači na vratima vozača omoguću-
ju električno otvaranje i zatvaranje pro-
zora.



86


)
Klizanjem postavite zavjesu u želje-
ni položaj guranjem u području A
.
Zasloni za sunce smješteni su u
produžetku zavjesa.

)
Preklopite zaslon prema dolje kako
biste se zaštitili od zasljepljivanja s
prednje strane.


Električno sjenilo panoramskog
staklenog krova
Otvaranje (položaji 1
do 9
)
Zatvaranje (položaj 0
)
Sjenilo je opremljeno uređajem za za-
štitu od priklještenja.



91

POLOŽAJ ZA VOŽNJU


Prekidači električnih podizača
prozora
Klizni zasloni za sunce




105

17
UPOZNAVANJE VOZILA

Savjeti za podešavanja



- Grijanje/ručni klima uređaj:




- Automatski klima uređaj:
uz automatski klima uređaj preporučuje se uključivanje automatskog načina rada pritiskom
na tipku "AUTO"
.

Uključite


Ako želite...





Hlađenje



ili

Najjače
hlađenje u
početku,
zatim po želji

Max u
početku,
zatim po želji

ON

ON nakon
pokretanja,
zatim OFF


Grijanje




ili

Najjače
grijanje u
početku,
zatim po želji

Max u
početku,
zatim po želji




ON nakon
pokretanja,
zatim OFF


Odmagljivanje

Odleđivanje




Najjače
grijanje



OFF


VENTILACIJA

18
UPOZNAVANJE VOZILA

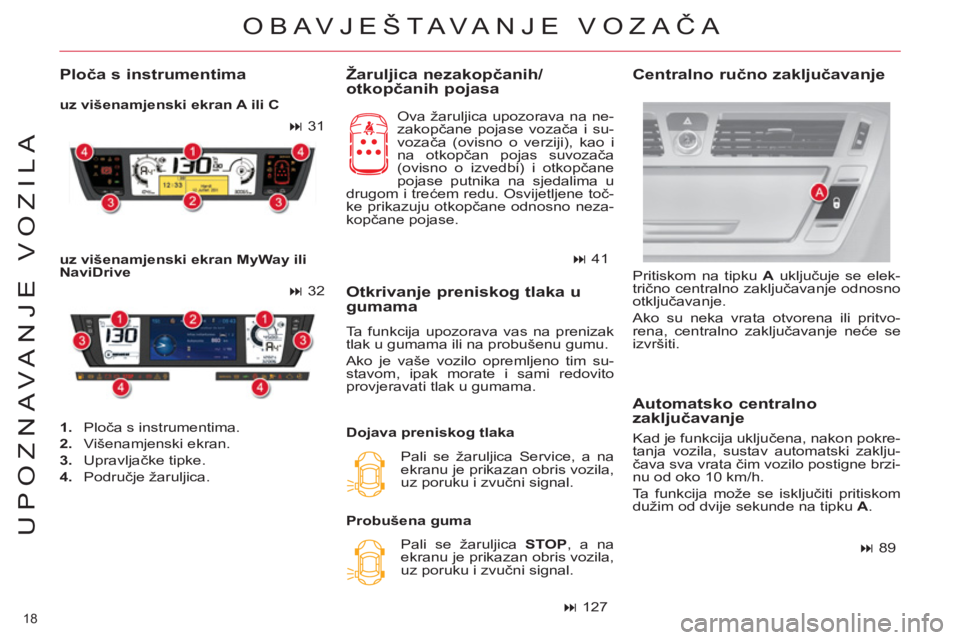

Žaruljica nezakopčanih/
otkopčanih pojasa

Ova žaruljica upozorava na ne-
zakopčane pojase vozača i su-
vozača (ovisno o verziji), kao i
na otkopčan pojas suvozača
(ovisno o izvedbi) i otkopčane
pojase putnika na sjedalima u
drugom i trećem redu. Osvijetljene toč-
ke prikazuju otkopčane odnosno neza-
kopčane pojase.
Kad je funkcija uključena, nakon pokre-
tanja vozila, sustav automatski zaklju-
čava sva vrata čim vozilo postigne brzi-
nu od oko 10 km/h.
Ta funkcija može se isključiti pritiskom
dužim od dvije sekunde na tipku A
.


Otkrivanje preniskog tlaka u
gumama
Ta funkcija upozorava vas na prenizak
tlak u gumama ili na probušenu gumu.
Ako je vaše vozilo opremljeno tim su-
stavom, ipak morate i sami redovito
provjeravati tlak u gumama.
Pali se žaruljica Service, a na
ekranu je prikazan obris vozila,
uz poruku i zvučni signal.
Dojava preniskog tlaka
Pali se žaruljica STOP
, a na
ekranu je prikazan obris vozila,
uz poruku i zvučni signal.
Probušena guma


41




127




89

OBAVJEŠTAVA NJE VOZAČA


Automatsko centralno
zaključavanje
Ploča s instrumentima


uz višenamjenski ekran A ili C

uz višenamjenski ekran MyWay ili
NaviDrive


1.
Ploča s instrumentima.

2.
Višenamjenski ekran.

3.
Upravljačke tipke.

4.
Područje žaruljica.



31




32



Centralno ručno zaključavanje

Pritiskom na tipku A
uključuje se elek-
trično centralno zaključavanje odnosno
otključavanje.
Ako su neka vrata otvorena ili pritvo-
rena, centralno zaključavanje neće se
izvršiti.
