CITROEN C4 PICASSO 2013 Upute Za Rukovanje (in Croatian)

19

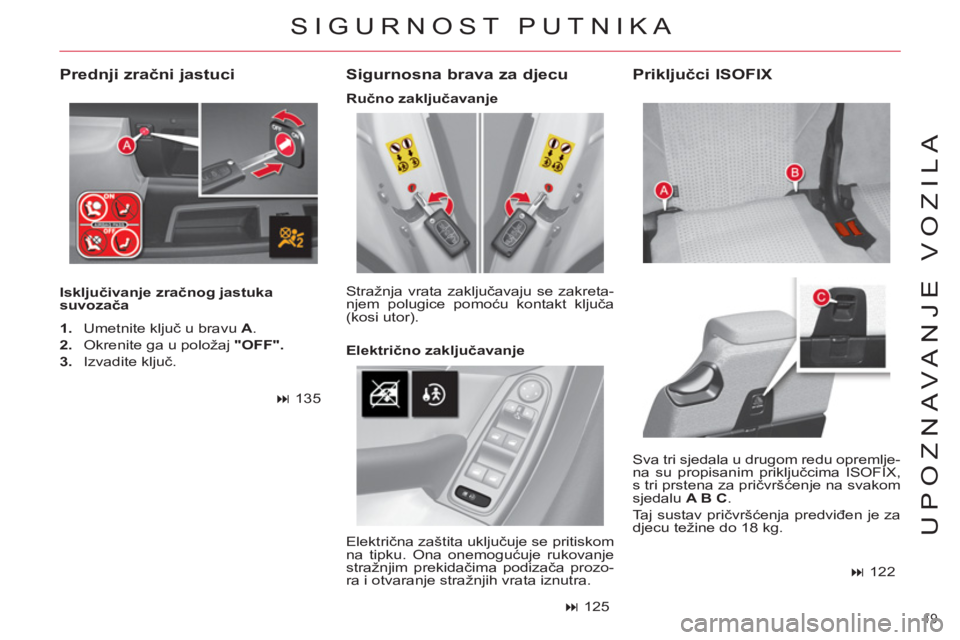

UPOZNAVANJE VOZILA

Isključivanje zračnog jastuka
suvozača


Sigurnosna brava za djecu

Sva tri sjedala u drugom redu opremlje-
na su propisanim priključcima ISOFIX,
s tri prstena za pričvršćenje na svakom
sjedalu A B C
.
Taj sustav pričvršćenja predviđen je za
djecu težine do 18 kg.
Električno zaključavanje



135




125



122



Prednji zračni jastuci


Ručno zaključavanje
SIGURNOST PUTNIKA



1.
Umetnite ključ u bravu A
.

2.
Okrenite ga u položaj "OFF".


3.
Izvadite ključ. Stražnja vrata zaključavaju se zakreta-
njem polugice pomoću kontakt ključa
(kosi utor).

Električna zaštita uključuje se pritiskom
na tipku. Ona onemogućuje rukovanje
stražnjim prekidačima podizača prozo-
ra i otvaranje stražnjih vrata iznutra.

Priključci ISOFIX

20
UPOZNAVANJE VOZILA

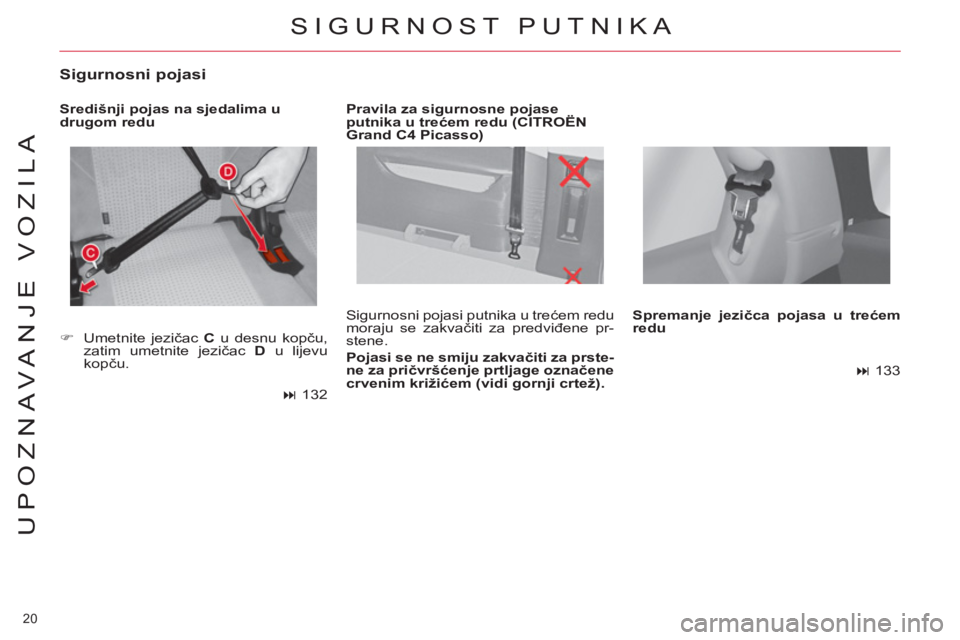

Sigurnosni pojasi putnika u trećem redu
moraju se zakvačiti za predviđene pr-
stene.

Pojasi se ne smiju zakvačiti za prste-
ne za pričvršćenje prtljage označene
crvenim križićem (vidi gornji crtež).

Spremanje jezičca pojasa u trećem
redu




133


Pravila za sigurnosne pojase
putnika u trećem redu (CITROËN
Grand C4 Picasso)
SIGURNOST PUTNIKA


)
Umetnite jezičac C
u desnu kopču,
zatim umetnite jezičac D
u lijevu
kopču.



132



Sigurnosni pojasi


Središnji pojas na sjedalima u
drugom redu

21
UPOZNAVANJE VOZILA

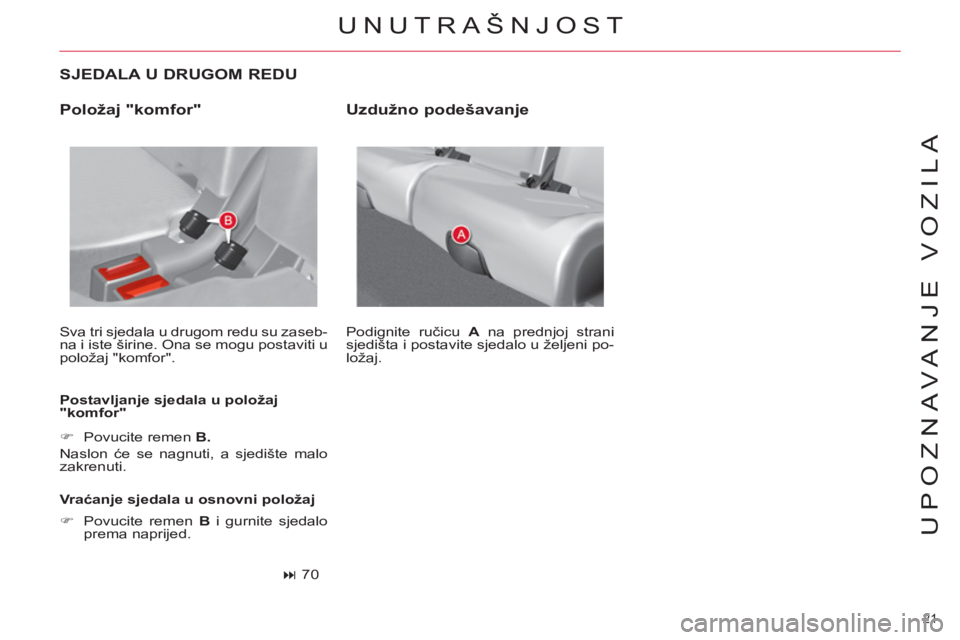

SJEDALA U DRUGOM REDU

Sva tri sjedala u drugom redu su zaseb-
na i iste širine. Ona se mogu postaviti u
položaj "komfor".

Postavljanje sjedala u položaj
"komfor"

Vr aćanje sjedala u osnovni položaj



70




Uzdužno podešavanje

Podignite ručicu A
na prednjoj strani
sjedišta i postavite sjedalo u željeni po-
ložaj.
UNUTRAŠNJOST

Položaj "komfor"



)
Povucite remen B.


Naslon će se nagnuti, a sjedište malo
zakrenuti.


)
Povucite remen B
i gurnite sjedalo
prema naprijed.

22
UPOZNAVANJE VOZILA
UNUTRAŠNJOST

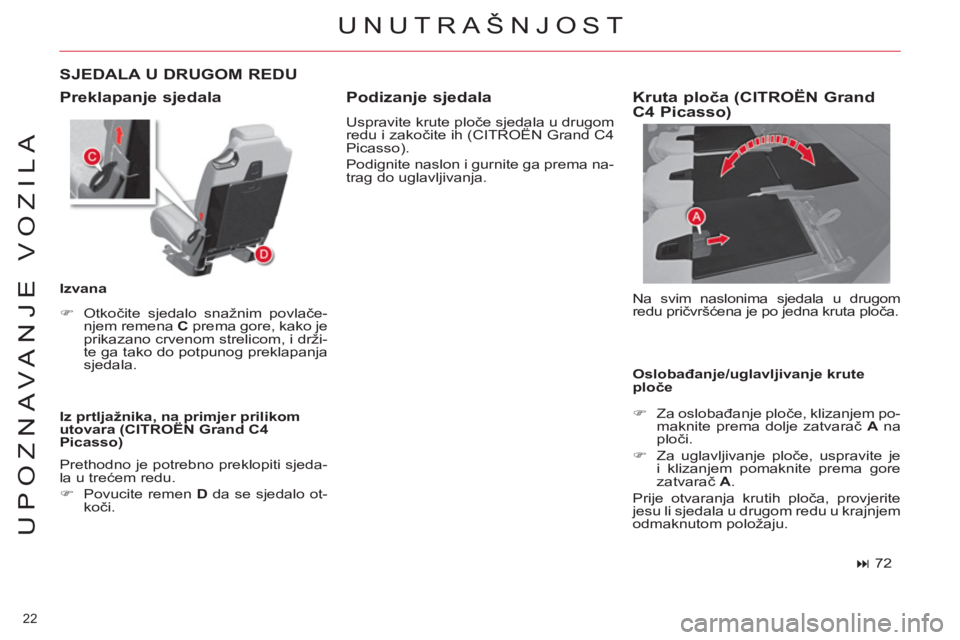

Preklapanje sjedala


Iz prtljažnika, na primjer prilikom
utovara (CITROËN Grand C4
Picasso)

SJEDALA U DRUGOM REDU


Izvana


)
Otkočite sjedalo snažnim povlače-
njem remena C
prema gore, kako je
prikazano crvenom strelicom, i drži-
te ga tako do potpunog preklapanja
sjedala.



)
Za oslobađanje ploče, klizanjem po-
maknite prema dolje zatvarač A
na
ploči.

)
Za uglavljivanje ploče, uspravite je
i klizanjem pomaknite prema gore
zatvarač A
.
Prije otvaranja krutih ploča, provjerite
jesu li sjedala u drugom redu u krajnjem
odmaknutom položaju.



72

Prethodno je potrebno preklopiti sjeda-
la u trećem redu.


)
Povucite remen D
da se sjedalo ot-
koči.




Podizanje sjedala

Uspravite krute ploče sjedala u drugom
redu i zakočite ih (CITROËN Grand C4
Picasso).
Podignite naslon i gurnite ga prema na-
trag do uglavljivanja.


Kruta ploča (CITROËN Grand
C4 Picasso)
Na svim naslonima sjedala u drugom
redu pričvršćena je po jedna kruta ploča.

Oslobađanje/uglavljivanje krute
ploče

23
UPOZNAVANJE VOZILA

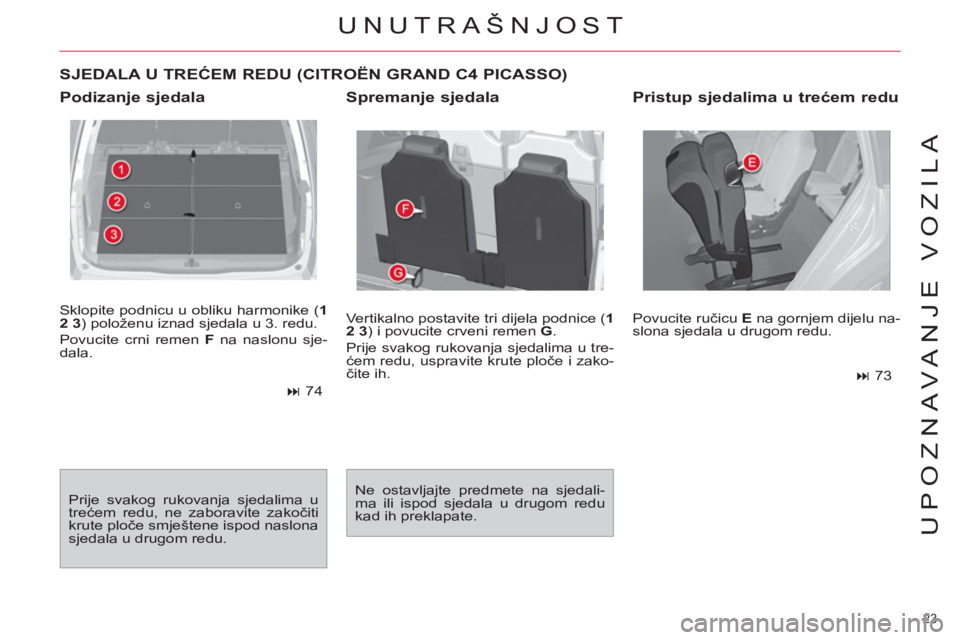

Sklopite podnicu u obliku harmonike ( 1
2 3
) položenu iznad sjedala u 3. redu.
Povucite crni remen F
na naslonu sje-
dala.



74
Prije svakog rukovanja sjedalima u
trećem redu, ne zaboravite zakočiti
krute ploče smještene ispod naslona
sjedala u drugom redu.

Podizanje sjedala

Vertikalno postavite tri dijela podnice ( 1
2 3
) i povucite crveni remen G
.
Prije svakog rukovanja sjedalima u tre-
ćem redu, uspravite krute ploče i zako-
čite ih. Povucite ručicu E
na gornjem dijelu na-
slona sjedala u drugom redu.



73


UNUTRAŠNJOST


Spremanje sjedala
Pristup sjedalima u trećem redu

Ne ostavljajte predmete na sjedali-
ma ili ispod sjedala u drugom redu
kad ih preklapate.


SJEDALA U TREĆEM REDU (CITROËN GRAND C4 PICASSO)

24

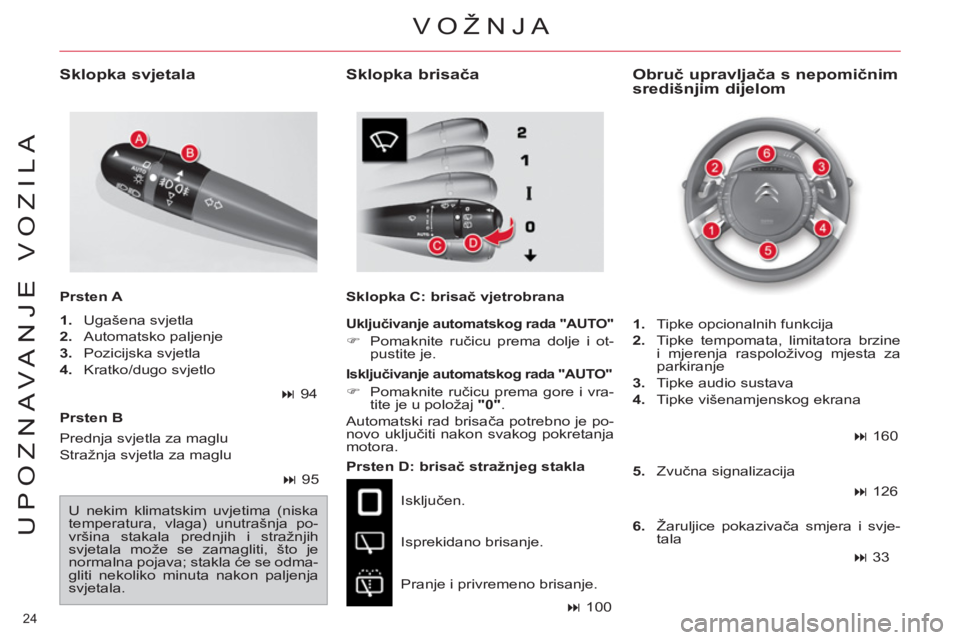

UPOZNAVANJE VOZILA

Prsten B

Prsten D: brisač stražnjeg stakla
Isključen.
Isprekidano brisanje.
Pranje i privremeno brisanje.


Obruč upravljača s nepomičnim
središnjim dijelom
Sklopka svjetala


Prsten A



95


Sklopka C: brisač vjetrobrana



100


VOŽNJA



1.
Ugašena svjetla

2.
Automatsko paljenje

3.
Pozicijska svjetla

4.
Kratko/dugo svjetlo
Prednja svjetla za maglu
Stražnja svjetla za maglu


Sklopka brisača



1.
Tipke opcionalnih funkcija

2.
Tipke tempomata, limitatora brzine
i mjerenja raspoloživog mjesta za
parkiranje

3.
Tipke audio sustava

4.
Tipke višenamjenskog ekrana


94



Uključivanje automatskog rada "AUTO"



)
Pomaknite ručicu prema dolje i ot-
pustite je.



Isključivanje automatskog rada "AUTO"



)
Pomaknite ručicu prema gore i vra-
tite je u položaj "0"
.
Automatski rad brisača potrebno je po-
novo uključiti nakon svakog pokretanja
motora.

U nekim klimatskim uvjetima (niska
temperatura, vlaga) unutrašnja po-
vršina stakala prednjih i stražnjih
svjetala može se zamagliti, što je
normalna pojava; stakla će se odma-
gliti nekoliko minuta nakon paljenja
svjetala.


160

5.
Zvučna signalizacija


126

6.
Žaruljice pokazivača smjera i svje-
tala


33

25

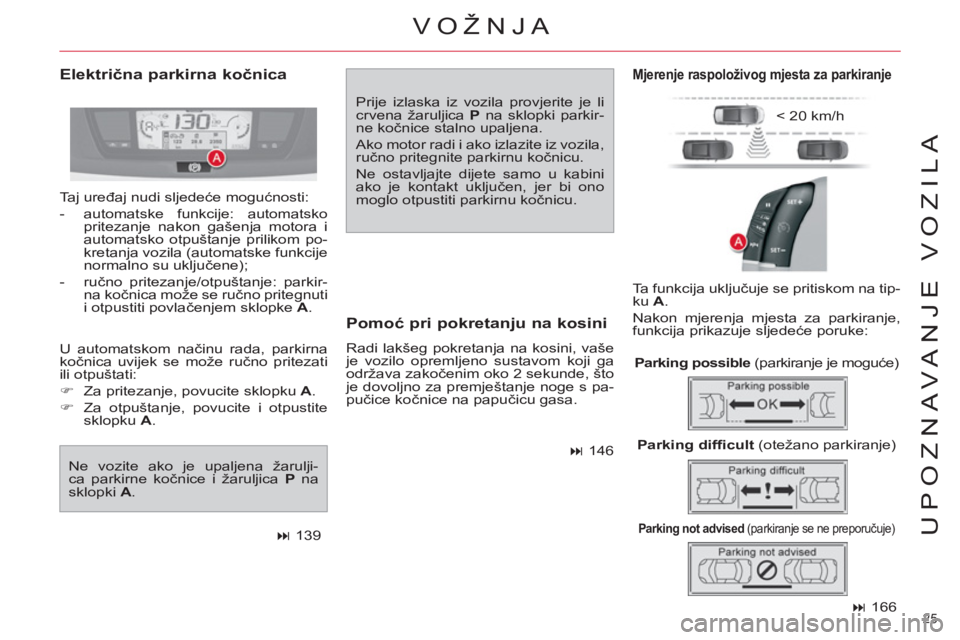

UPOZNAVANJE VOZILA



166


Električna parkirna kočnica

Prije izlaska iz vozila provjerite je li
crvena žaruljica P
na sklopki parkir-
ne kočnice stalno upaljena.
Ako motor radi i ako izlazite iz vozila,
ručno pritegnite parkirnu kočnicu.
Ne ostavljajte dijete samo u kabini
ako je kontakt uključen, jer bi ono
moglo otpustiti parkirnu kočnicu.


Mjerenje raspoloživog mjesta za parkiranje

Ta funkcija uključuje se pritiskom na tip-
ku A
.
Nakon mjerenja mjesta za parkiranje,
funkcija prikazuje sljedeće poruke: < 20 km/h

Parking possible
(parkiranje je moguće)

Parking diffi cult
(otežano parkiranje)


Parking not advised
(parkiranje se ne preporučuje)

Taj uređaj nudi sljedeće mogućnosti:


- automatske funkcije: automatsko
pritezanje nakon gašenja motora i
automatsko otpuštanje prilikom po-
kretanja vozila (automatske funkcije
normalno su uključene);

- ručno pritezanje/otpuštanje: parkir-
na kočnica može se ručno pritegnuti
i otpustiti povlačenjem sklopke A
.


Pomoć pri pokretanju na kosini

Radi lakšeg pokretanja na kosini, vaše
je vozilo opremljeno sustavom koji ga
održava zakočenim oko 2 sekunde, što
je dovoljno za premještanje noge s pa-
pučice kočnice na papučicu gasa.



146

VOŽNJA




139


Ne vozite ako je upaljena žarulji-
ca parkirne kočnice i žaruljica P
na
sklopki A
. U automatskom načinu rada, parkirna
kočnica uvijek se može ručno pritezati
ili otpuštati:


)
Za pritezanje, povucite sklopku A
.

)
Za otpuštanje, povucite i otpustite
sklopku A
.

26
UPOZNAVANJE VOZILA

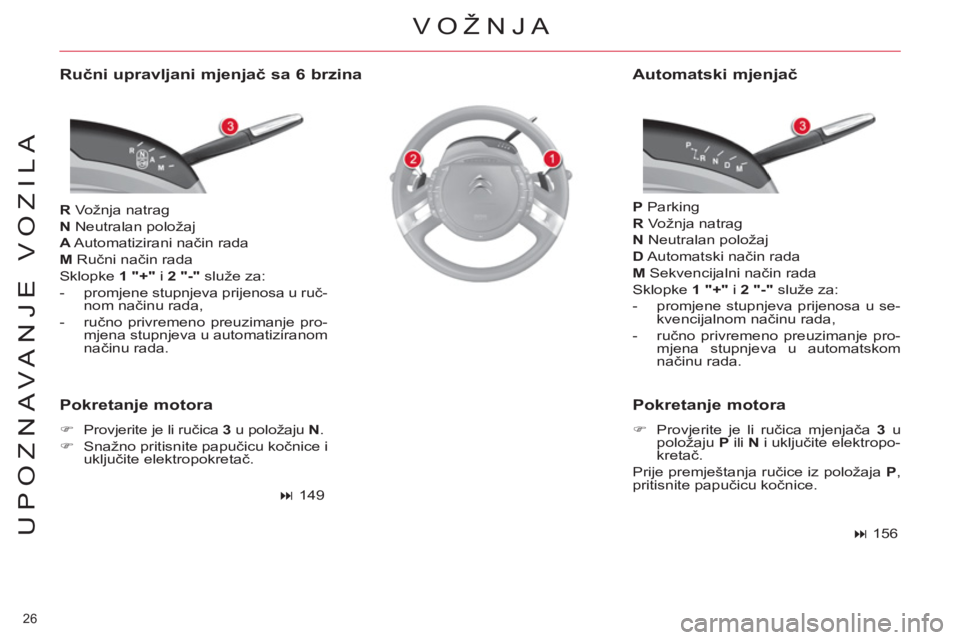

Ručni upravljani mjenjač sa 6 brzina


R
Vožnja natrag

N
Neutralan položaj

A
Automatizirani način rada

M
Ručni način rada
Sklopke 1 "

+"
i 2 "-"
služe za:


- promjene stupnjeva prijenosa u ruč-
nom načinu rada,

- ručno privremeno preuzimanje pro-
mjena stupnjeva u automatiziranom
načinu rada.

P
Parking

R
Vožnja natrag

N
Neutralan položaj

D
Automatski način rada

M
Sekvencijalni način rada
Sklopke 1 "+"
i 2
"

-"
služe za:


- promjene stupnjeva prijenosa u se-
kvencijalnom načinu rada,

- ručno privremeno preuzimanje pro-
mjena stupnjeva u automatskom
načinu rada.



Pokretanje motora



)
Provjerite je li ručica 3
u položaju N
.

)
Snažno pritisnite papučicu kočnice i
uključite elektropokretač.



149



Pokretanje motora



)
Provjerite je li ručica mjenjača 3
u
položaju P
ili N
i uključite elektropo-
kretač.
Prije premještanja ručice iz položaja P
,
pritisnite papučicu kočnice.



156

VOŽNJA


Automatski mjenjač

27
UPOZNAVANJE VOZILA
VOŽNJA

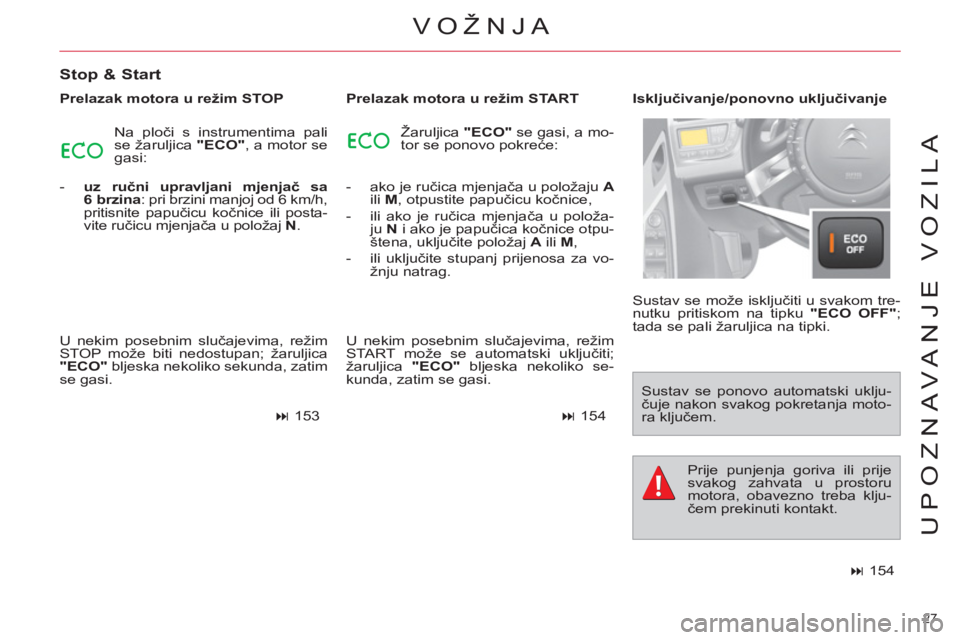

Stop & Start


Prelazak motora u režim STOP
Na ploči s instrumentima pali
se žaruljica "ECO"
, a motor se
gasi:


- uz ručni upravljani mjenjač sa
6 brzina
: pri brzini manjoj od 6 km/h,
pritisnite papučicu kočnice ili posta-
vite ručicu mjenjača u položaj N
.
U nekim posebnim slučajevima, režim
STOP može biti nedostupan; žaruljica
"ECO"
bljeska nekoliko sekunda, zatim
se gasi.



153
Žaruljica "ECO"
se gasi, a mo-
tor se ponovo pokreće:


- ako je ručica mjenjača u položaju A

ili M
, otpustite papučicu kočnice,

- ili ako je ručica mjenjača u položa-
ju N
i ako je papučica kočnice otpu-
štena, uključite položaj A
ili M
,

- ili uključite stupanj prijenosa za vo-
žnju natrag.
U nekim posebnim slučajevima, režim
START može se automatski uključ
iti;
žaruljica "ECO"
bljeska nekoliko se-
kunda, zatim se gasi.



154

Isključivanje/ponovno uključivanje
Sustav se može isključiti u svakom tre-
nutku pritiskom na tipku "ECO OFF"
;
tada se pali žaruljica na tipki.
Sustav se ponovo automatski uklju-
čuje nakon svakog pokretanja moto-
ra ključem.
Prije punjenja goriva ili prije
svakog zahvata u prostoru
motora, obavezno treba klju-
čem prekinuti kontakt.



154


Prelazak motora u režim START

28
UPOZNAVANJE VOZILA
VOŽNJA

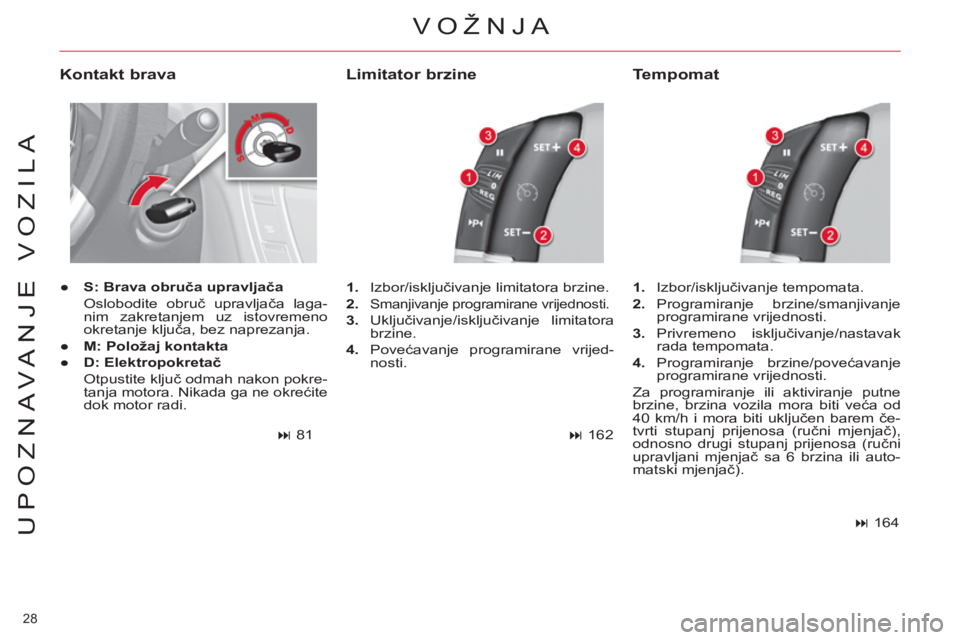

Kontakt brava



●
S: Brava obruča upravljača

Oslobodite obruč upravljača laga-
nim zakretanjem uz istovremeno
okretanje ključa, bez naprezanja.

●
M: Položaj kontakta


●
D: Elektropokretač

Otpustite ključ odmah nakon pokre-
tanja motora. Nikada ga ne okrećite
dok motor radi.



81


1.
Izbor/isključivanje tempomata.

2.
Programiranje brzine/smanjivanje
programirane vrijednosti.

3.
Privremeno isključivanje/nastavak
rada tempomata.

4.
Programiranje brzine/povećavanje
programirane vrijednosti.
Za programiranje ili aktiviranje putne
brzine, brzina vozila mora biti veća od
40 km/h i mora biti uključen barem če-
tvrti stupanj prijenosa (ručni mjenjač),
odnosno drugi stupanj prijenosa (ručni
upravljani mjenjač sa 6 brzina ili auto-
matski mjenjač).


Tempomat




164


1.
Izbor/isključivanje limitatora brzine.

2.

Smanjivanje programirane vrijednosti.


3.
Uključivanje/isključivanje limitatora
brzine.

4.
Povećavanje programirane vrijed-
nosti.


Limitator brzine




162
