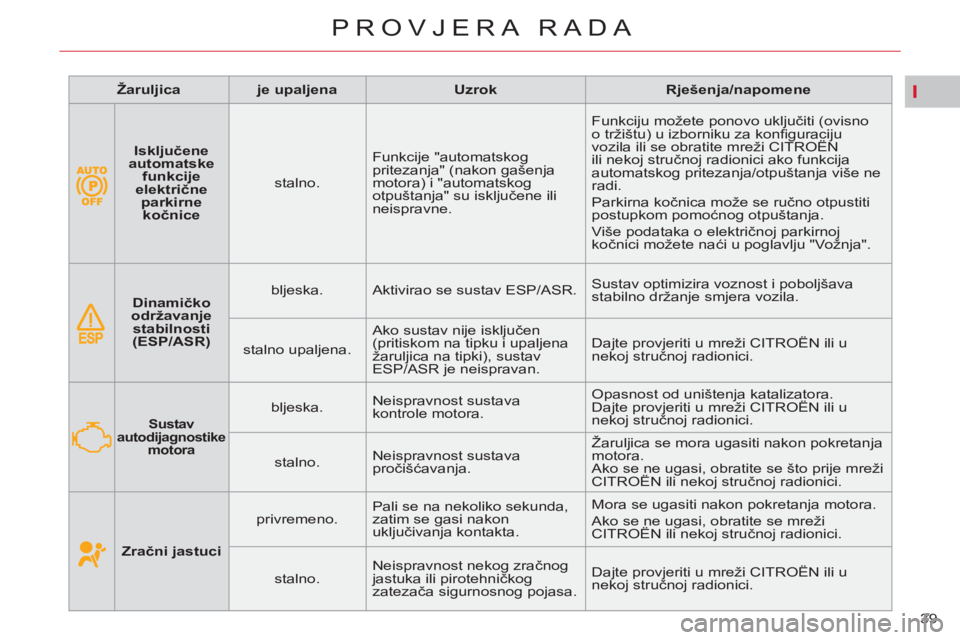

I
39
PROVJERA RADA


Isključene
automatske
funkcije
električne
parkirne
kočnice


stalno. Funkcije "automatskog
pritezanja" (nakon gašenja
motora) i "automatskog
otpuštanja" su isključene ili
neispravne. Funkciju možete ponovo uključiti (ovisno
o tržištu) u izborniku za konfi guraciju
vozila ili se obratite mreži CITROËN
ili nekoj stručnoj radionici ako funkcija
automatskog pritezanja/otpuštanja više ne
radi.
Parkirna kočnica može se ručno otpustiti
postupkom pomoćnog otpuštanja.
Više podataka o električnoj parkirnoj
kočnici možete naći u poglavlju "Vožnja".

Žaruljica



je upaljena



Uzrok



Rješenja/napomene






Dinamičko
održavanje
stabilnosti
(ESP/ASR)


bljeska. Aktivirao se sustav ESP/ASR. Sustav optimizira voznost i poboljšava
stabilno držanje smjera vozila.

stalno upaljena. Ako sustav nije isključen
(pritiskom na tipku i upaljena
žaruljica na tipki), sustav
ESP/ASR je neispravan. Dajte provjeriti u mreži CITROËN ili u
nekoj stručnoj radionici.




Sustav
autodijagnostike
motora



bljeska. Neispravnost sustava
kontrole motora. Opasnost od uništenja katalizatora.
Dajte provjeriti u mreži CITROËN ili u
nekoj stručnoj radionici.

stalno. Neispravnost sustava
pročišćavanja. Žaruljica se mora ugasiti nakon pokretanja
motora.
Ako se ne ugasi, obratite se što prije mreži
CITROËN ili nekoj stručnoj radionici.





Zračni jastuci


privremeno. Pali se na nekoliko sekunda,
zatim se gasi nakon
uključivanja kontakta. Mora se ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se mreži
CITROËN ili nekoj stručnoj radionici.

stalno. Neispravnost nekog zračnog
jastuka ili pirotehničkog
zatezača sigurnosnog pojasa. Dajte provjeriti u mreži CITROËN ili u
nekoj stručnoj radionici.

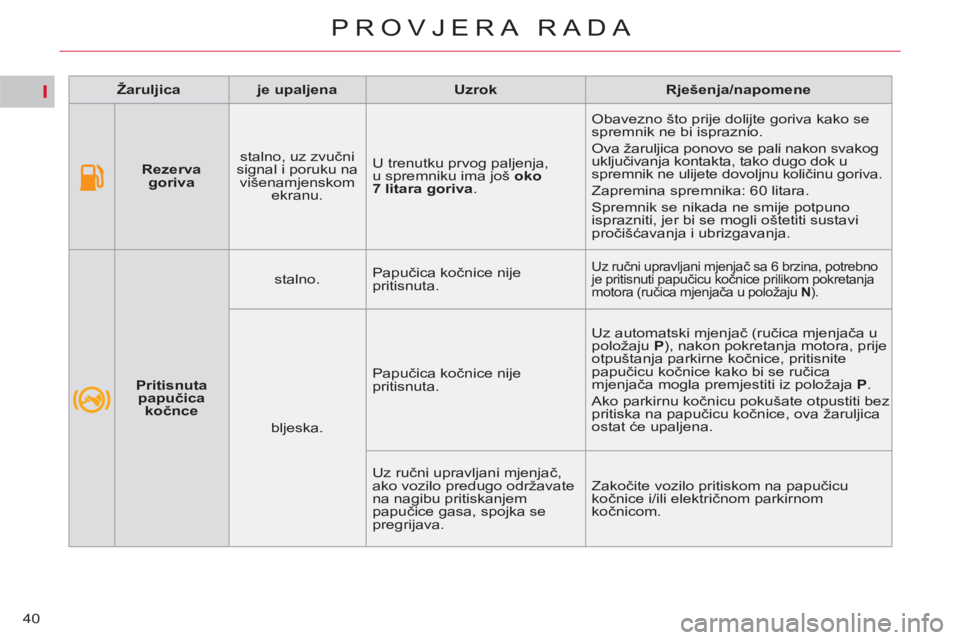

I
40
PROVJERA RADA


Žaruljica



je upaljena



Uzrok



Rješenja/napomene






Rezerva
goriva


stalno, uz zvučni
signal i poruku na
višenamjenskom
ekranu. U trenutku prvog paljenja,
u spremniku ima još oko
7 litara goriva
. Obavezno što prije dolijte goriva kako se
spremnik ne bi ispraznio.
Ova žaruljica ponovo se pali nakon svakog
uključivanja kontakta, tako dugo dok u
spremnik ne ulijete dovoljnu količinu goriva.
Zapremina spremnika: 60 litara.
Spremnik se nikada ne smije potpuno
isprazniti, jer bi se mogli oštetiti sustavi
pročišćavanja i ubrizgavanja.






Pritisnuta
papučica
kočnce


stalno. Papučica kočnice nije
pritisnuta.
Uz ručni upravljani mjenjač sa 6 brzina, potrebno
je pritisnuti papučicu kočnice prilikom pokretanja
motora (ručica mjenjača u položaju N
).


bljeska. Papučica kočnice nije
pritisnuta. Uz automatski mjenjač (ručica mjenjača u
položaju P
), nakon pokretanja motora, prije
otpuštanja parkirne kočnice, pritisnite
papučicu kočnice kako bi se ručica
mjenjača mogla premjestiti iz položaja P
.
Ako parkirnu kočnicu pokušate otpustiti bez
pritiska na papučicu kočnice, ova žaruljica
ostat će upaljena.
Uz ručni upravljani mjenjač,
ako vozilo predugo održavate
na nagibu pritiskanjem
papučice gasa, spojka se
pregrijava. Zakočite vozilo pritiskom na papučicu
kočnice i/ili električnom parkirnom
kočnicom.

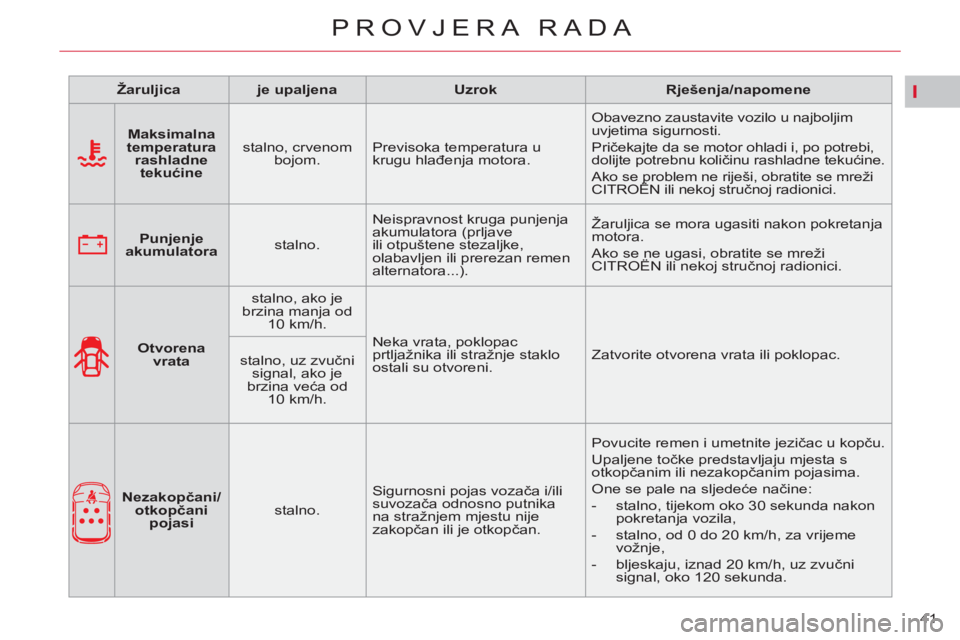

I
41
PROVJERA RADA


Žaruljica



je upaljena



Uzrok



Rješenja/napomene






Maksimalna
temperatura
rashladne
tekućine


stalno, crvenom
bojom. Previsoka temperatura u
krugu hlađenja motora. Obavezno zaustavite vozilo u najboljim
uvjetima sigurnosti.
Pričekajte da se motor ohladi i, po potrebi,
dolijte potrebnu količinu rashladne tekućine.
Ako se problem ne riješi, obratite se mreži
CITROËN ili nekoj stručnoj radionici.




Punjenje
akumulatora


stalno. Neispravnost kruga punjenja
akumulatora (prljave
ili otpuštene stezaljke,
olabavljen ili prerezan remen
alternatora...). Žaruljica se mora ugasiti nakon pokretanja
motora.
Ako se ne ugasi, obratite se mreži
CITROËN ili nekoj stručnoj radionici.




Otvorena
vrata


stalno, ako je
brzina manja od
10 km/h.
Neka vrata, poklopac
prtljažnika ili stražnje staklo
ostali su otvoreni. Zatvorite otvorena vrata ili poklopac.

stalno, uz zvučni
signal, ako je
brzina veća od
10 km/h.


Nezakopčani/
otkopčani
pojasi


stalno. Sigurnosni pojas vozača i/ili
suvozača odnosno putnika
na stražnjem mjestu nije
zakopčan ili je otkopčan. Povucite remen i umetnite jezičac u kopču.
Upaljene točke predstavljaju mjesta s
otkopčanim ili nezakopčanim pojasima.
One se pale na sljedeće načine:


- stalno, tijekom oko 30 sekunda nakon
pokretanja vozila,

- stalno, od 0 do 20 km/h, za vrijeme
vožnje,

- bljeskaju, iznad 20 km/h, uz zvučni
signal, oko 120 sekunda.

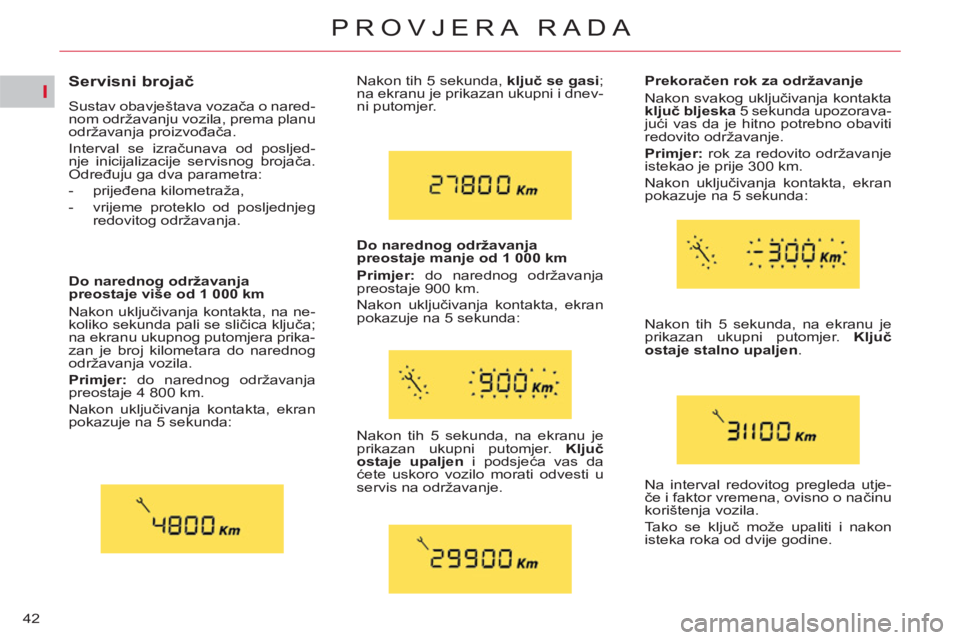

I
42
PROVJERA RADA









Servisni brojač

Sustav obavještava vozača o nared-
nom održavanju vozila, prema planu
održavanja proizvođača.
Interval se izračunava od posljed-
nje inicijalizacije servisnog brojača.
Određuju ga dva parametra:


- prijeđena kilometraža,

- vrijeme proteklo od posljednjeg
redovitog održavanja. Nakon tih 5 sekunda, ključ se gasi
;
na ekranu je prikazan ukupni i dnev-
ni putomjer.

Do narednog održavanja
preostaje manje od 1 000 km

Primjer:
do narednog održavanja
preostaje 900 km.
Nakon uključivanja kontakta, ekran
pokazuje na 5 sekunda:
Prekoračen rok za održavanje
Nakon svakog uključivanja kontakta
ključ bljeska
5 sekunda upozorava-
jući vas da je hitno potrebno obaviti
redovito održavanje.

Primjer:
rok za redovito održavanje
istekao je prije 300 km.
Nakon uključivanja kontakta, ekran
pokazuje na 5 sekunda:
Nakon tih 5 sekunda, na ekranu je
prikazan ukupni putomjer. Ključ
ostaje upaljen
i podsjeća vas da
ćete uskoro vozilo morati odvesti u
servis na održavanje. Nakon tih 5 sekunda, na ekranu je
prikazan ukupni putomjer. Ključ
ostaje stalno upaljen
.
Do narednog održavanja
preostaje više od 1 000 km
Nakon uklju
čivanja kontakta, na ne-
koliko sekunda pali se sličica ključa;
na ekranu ukupnog putomjera prika-
zan je broj kilometara do narednog
održavanja vozila.

Primjer:
do narednog održavanja
preostaje 4 800 km.
Nakon uključivanja kontakta, ekran
pokazuje na 5 sekunda:
Na interval redovitog pregleda utje-
če i faktor vremena, ovisno o načinu
korištenja vozila.
Tako se ključ može upaliti i nakon
isteka roka od dvije godine.

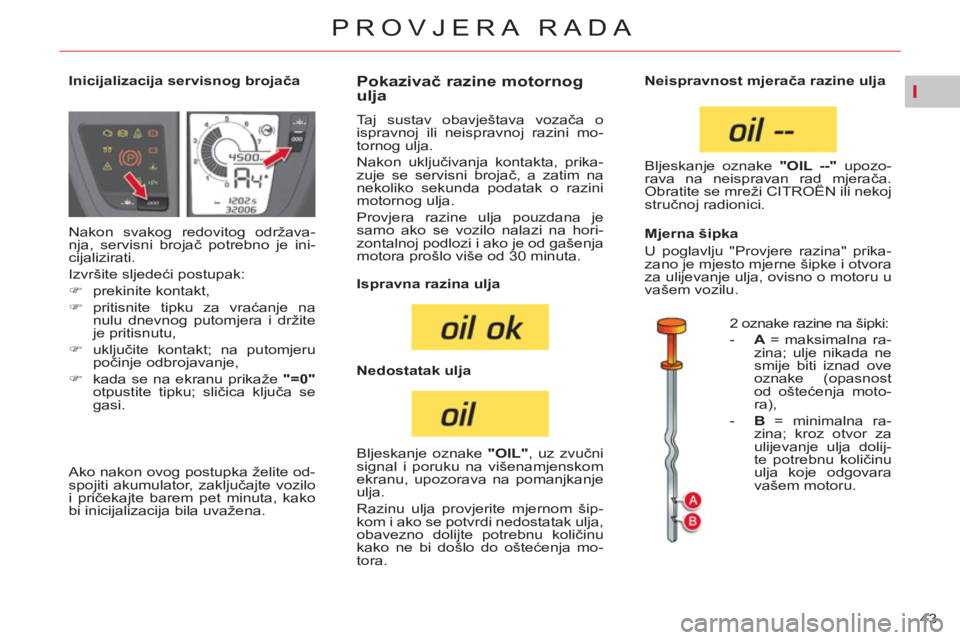

I
43
PROVJERA RADA













Inicijalizacija servisnog brojača















Pokazivač razine motornog
ulja
Nakon svakog redovitog održava-
nja, servisni brojač potrebno je ini-
cijalizirati.
Izvršite sljedeći postupak:


)
prekinite kontakt,

)
pritisnite tipku za vraćanje na
nulu dnevnog putomjera i držite
je pritisnutu,

)
uključite kontakt; na putomjeru
počinje odbrojavanje,

)
kada se na ekranu prikaže "=0"

otpustite tipku; sličica ključa se
gasi. Taj sustav obavještava vozača o
ispravnoj ili neispravnoj razini mo-
tornog ulja.
Nakon uključivanja kontakta, prika-
zuje se servisni brojač, a zatim na
nekoliko sekunda podatak o razini
motornog ulja.
Provjera razine ulja pouzdana je
samo ako se vozilo nalazi na hori-
zontalnoj podlozi i ako je od gašenja
motora prošlo više od 30 minuta.

Ispravna razina ulja

Nedostatak ulja
Bljeskanje oznake "OIL"
, uz zvučni
signal i poruku na višenamjenskom
ekranu, upozorava na pomanjkanje
ulja.
Razinu ulja provjerite mjernom šip-
kom i ako se potvrdi nedostatak ulja,
obavezno dolijte potrebnu količinu
kako ne bi došlo do oštećenja mo-
tora.
Neispravnost mjerača razine ulja
Bljeskanje oznake "OIL --"
upozo-
rava na neispravan rad mjerača.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.

Mjerna šipka
U poglavlju "Provjere razina" prika-
zano je mjesto mjerne šipke i otvora
za ulijevanje ulja, ovisno o motoru u
vašem vozilu.
2 oznake razine na šipki:


- A
= maksimalna ra-
zina; ulje nikada ne
smije biti iznad ove
oznake (opasnost
od oštećenja moto-
ra),

- B
= minimalna ra-
zina; kroz otvor za
ulijevanje ulja dolij-
te potrebnu količinu
ulja koje odgovara
vašem motoru.

Ako nakon ovog postupka želite od-
spojiti akumulator, zaključajte vozilo
i pričekajte barem pet minuta, kako
bi inicijalizacija bila uvažena.

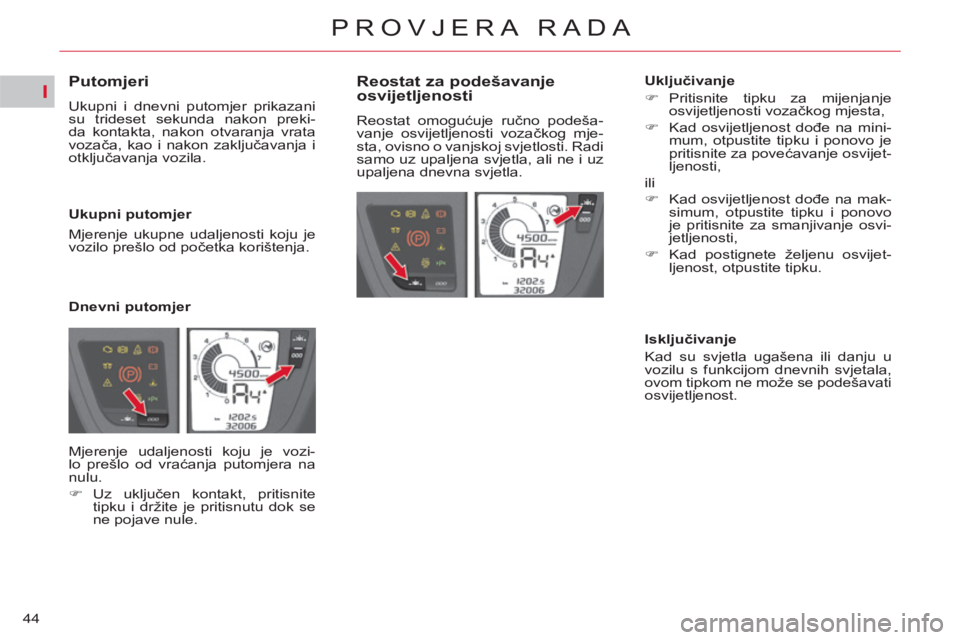

I
44
PROVJERA RADA












Putomjeri

Ukupni i dnevni putomjer prikazani
su trideset sekunda nakon preki-
da kontakta, nakon otvaranja vrata
vozača, kao i nakon zaključavanja i
otključavanja vozila.
Mjerenje ukupne udaljenosti koju je
vozilo prešlo od početka korištenja.


Dnevni putomjer










Reostat za podešavanje
osvijetljenosti
Reostat omogućuje ručno podeša-
vanje osvijetljenosti vozačkog mje-
sta, ovisno o vanjskoj svjetlosti. Radi
samo uz upaljena svjetla, ali ne i uz
upaljena dnevna svjetla.
Uključivanje


)
Pritisnite tipku za mijenjanje
osvijetljenosti vozačkog mjesta,

)
Kad osvijetljenost dođe na mini-
mum, otpustite tipku i ponovo je
pritisnite za povećavanje osvijet-
ljenosti,
ili


)
Kad osvijetljenost dođe na mak-
simum, otpustite tipku i ponovo
je pritisnite za smanjivanje osvi-
jetljenosti,

)
Kad postignete željenu osvijet-
ljenost, otpustite tipku.


Isključivanje
Kad su svjetla ugašena ili danju u
vozilu s funkcijom dnevnih svjetala,
ovom tipkom ne može se podešavati
osvijetljenost.

Ukupni putomjer
Mjerenje udaljenosti koju je vozi-
lo prešlo od vraćanja putomjera na
nulu.


)
Uz uključen kontakt, pritisnite
tipku i držite je pritisnutu dok se
ne pojave nule.

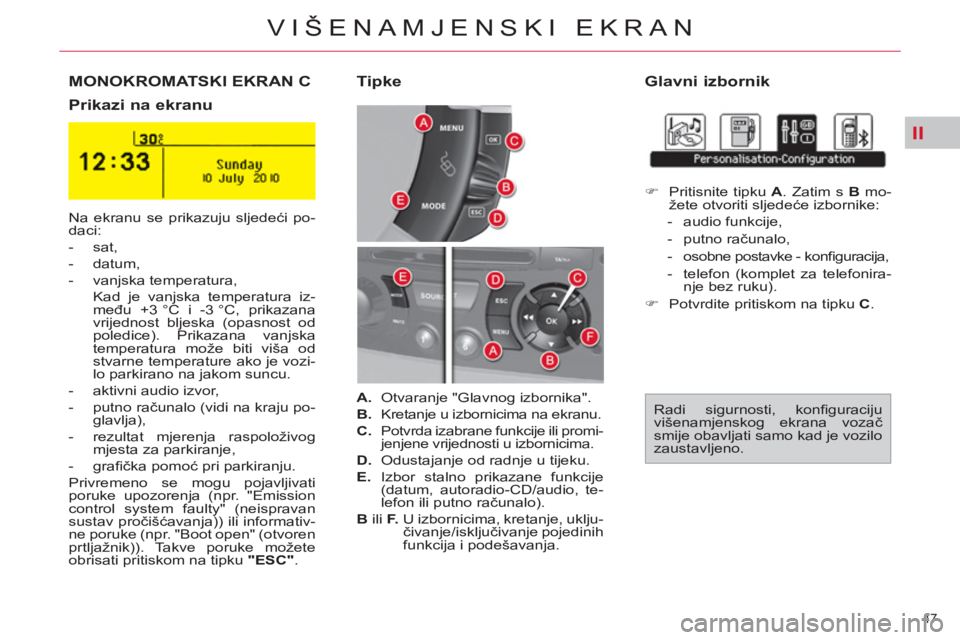

II
45

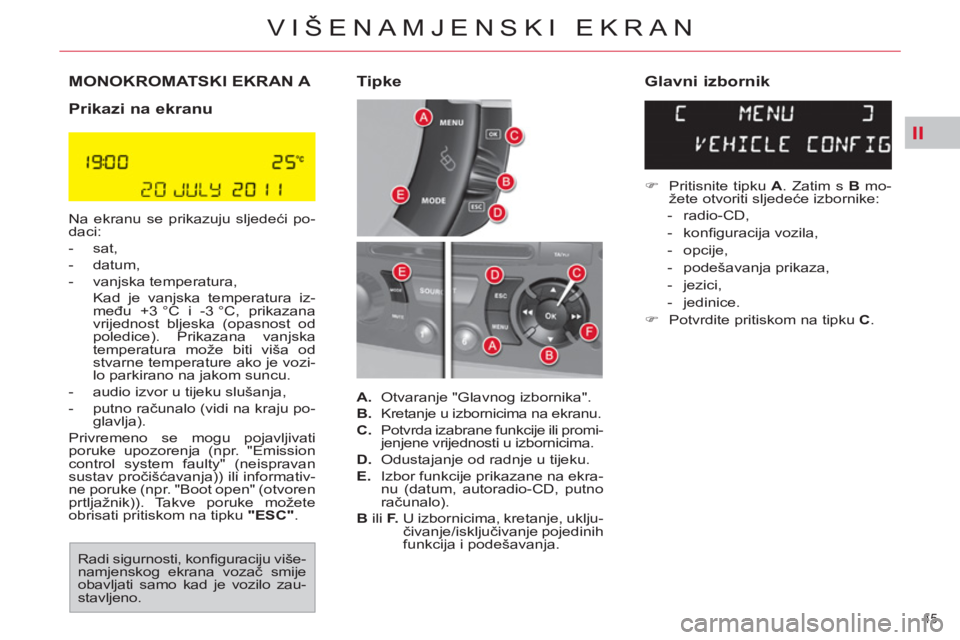

VIŠENAMJENSKI EKRAN
MONOKROMATSKI EKRAN A

Prikazi na ekranu

Na ekranu se prikazuju sljedeći po-
daci:


- sat,

- datum,

- vanjska temperatura,
Kad je vanjska temperatura iz-
među +3 °C i -3 °C, prikazana
vrijednost bljeska (opasnost od
poledice). Prikazana vanjska
temperatura može biti viša od
stvarne temperature ako je vozi-
lo parkirano na jakom suncu.

- audio izvor u tijeku slušanja,

- putno računalo (vidi na kraju po-
glavlja).
Privremeno se mogu pojavljivati
poruke upozorenja (npr. "Emission
control system faulty" (neispravan
sustav pročišćavanja)) ili informativ-
ne poruke (npr. "Boot open" (otvoren
prtljažnik)). Takve poruke možete
obrisati pritiskom na tipku "ESC"
.

A.
Otvaranje "Glavnog izbornika".

B.
Kretanje u izbornicima na ekranu.

C.
Potvrda izabrane funkcije ili promi-
jenjene vrijednosti u izbornicima.

D.
Odustajanje od radnje u tijeku.

E.
Izbor funkcije prikazane na ekra-
nu (datum, autoradio-CD, putno
računalo).

B
ili F.
U izbornicima, kretanje, uklju-
čivanje/isključivanje pojedinih
funkcija i podešavanja.

)
Pritisnite tipku A
. Zatim s B
mo-
žete otvoriti sljedeće izbornike:


- radio-CD,

- konfi guracija vozila,

- opcije,

- podešavanja prikaza,

- jezici,

- jedinice.


)
Potvrdite pritiskom na tipku C
.



Tipke
Glavni izbornik

Radi sigurnosti, konfi guraciju više-
namjenskog ekrana vozač smije
obavljati samo kad je vozilo zau-
stavljeno.

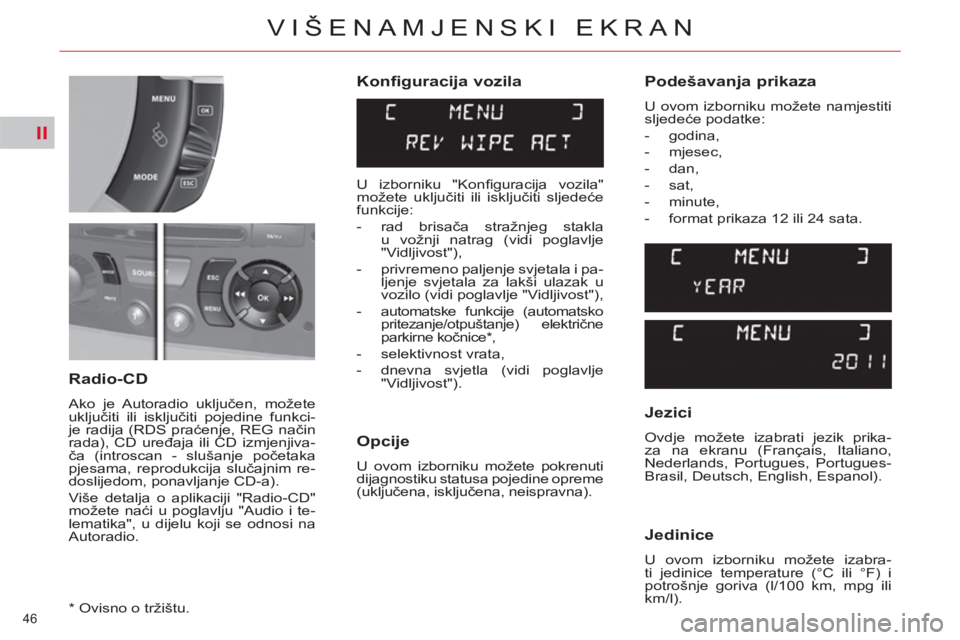

II

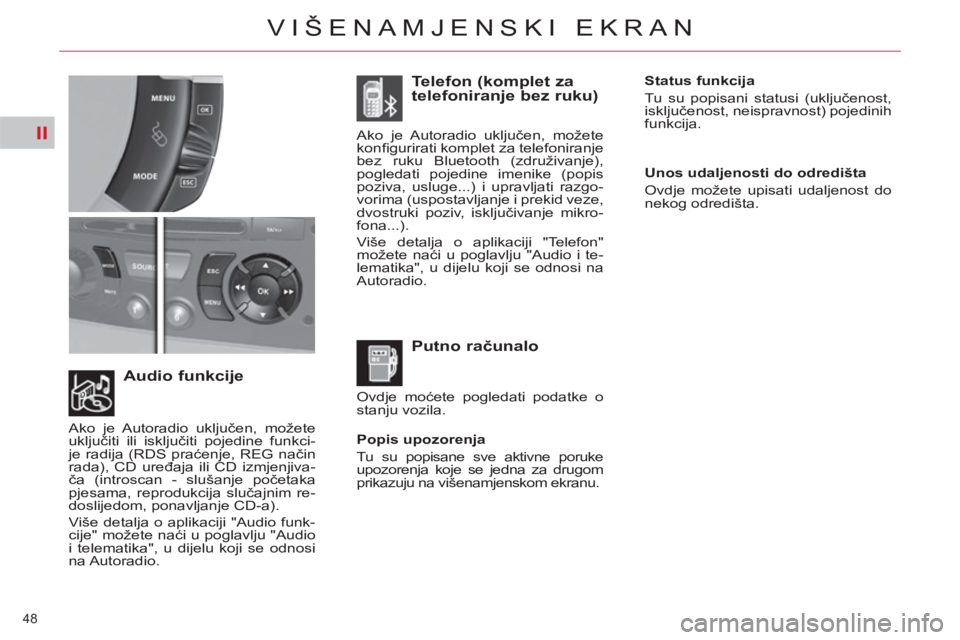

46
VIŠENAMJENSKI EKRAN

Konfiguracija vozila

Opcije

U ovom izborniku možete pokrenuti
dijagnostiku statusa pojedine opreme
(uključena, isključena, neispravna).


Radio-CD

Ako je Autoradio uključen, možete
uključiti ili isključiti pojedine funkci-
je radija (RDS praćenje, REG način
rada), CD uređaja ili CD izmjenjiva-
ča (introscan - slušanje početaka
pjesama, reprodukcija slučajnim re-
doslijedom, ponavljanje CD-a).
Više detalja o aplikaciji "Radio-CD"
možete naći u poglavlju "Audio i te-
lematika", u dijelu koji se odnosi na
Autoradio.


Podešavanja prikaza

U ovom izborniku možete namjestiti
sljedeće podatke:


- godina,

- mjesec,

- dan,

- sat,

- minute,

- format prikaza 12 ili 24 sata.



Jezici

Ovdje možete izabrati jezik prika-
za na ekranu (Français, Italiano,
Nederlands, Portugues, Portugues-
Brasil, Deutsch, English, Espanol).


Jedinice

U ovom izborniku možete izabra-
ti jedinice temperature (°C ili °F) i
potrošnje goriva (l/100 km, mpg ili
km/l).

*
Ovisno o tržištu.

U izborniku "Konfi guracija vozila"
možete uključiti ili isključiti sljedeće
funkcije:


- rad brisača stražnjeg stakla
u vožnji natrag (vidi poglavlje
"Vidljivost"),

- privremeno paljenje svjetala i pa-
ljenje svjetala za lakši ulazak u
vozilo (vidi poglavlje "Vidljivost"),

- automatske funkcije (automatsko
pritezanje/otpuštanje) električne
parkirne kočnice * ,

- selektivnost vrata,

- dnevna svjetla (vidi poglavlje
"Vidljivost").

II
47
VIŠENAMJENSKI EKRAN
MONOKROMATSKI EKRAN C
Glavni izbornik

Prikazi na ekranu
Tipke

Na ekranu se prikazuju sljedeći po-
daci:


- sat,

- datum,

- vanjska temperatura,
Kad je vanjska temperatura iz-
među +3 °C i -3 °C, prikazana
vrijednost bljeska (opasnost od
poledice). Prikazana vanjska
temperatura može biti viša od
stvarne temperature ako je vozi-
lo parkirano na jakom suncu.

- aktivni audio izvor,

- putno računalo (vidi na kraju po-
glavlja),

- rezultat mjerenja raspoloživog
mjesta za parkiranje,

- grafi čka pomoć pri parkiranju.
Privremeno se mogu pojavljivati
poruke upozorenja (npr. "Emission
control system faulty" (neispravan
sustav pročišćavanja)) ili informativ-
ne poruke (npr. "Boot open" (otvoren
prtljažnik)). Takve poruke možete
obrisati pritiskom na tipku "ESC"
. Radi sigurnosti, konfi guraciju
višenamjenskog ekrana vozač
smije obavljati samo kad je vozilo
zaustavljeno.

A.
Otvaranje "Glavnog izbornika".

B.
Kretanje u izbornicima na ekranu.

C.
Potvrda izabrane funkcije ili promi-
jenjene vrijednosti u izbornicima.

D.
Odustajanje od radnje u tijeku.

E.
Izbor stalno prikazane funkcije
(datum, autoradio-CD/audio, te-
lefon ili putno računalo).

B
ili F.
U izbornicima, kretanje, uklju-
čivanje/isključivanje pojedinih
funkcija i podešavanja.

)
Pritisnite tipku A
. Zatim s B
mo-
žete otvoriti sljedeće izbornike:


- audio funkcije,

- putno računalo,

- osobne postavke - konfi guracija,

- telefon (komplet za telefonira-
nje bez ruku).

)
Potvrdite pritiskom na tipku C
.

II
48
VIŠENAMJENSKI EKRAN

Popis upozorenja
Tu su popisane sve aktivne poruke
upozorenja koje se jedna za drugom
prikazuju na višenamjenskom ekranu.


Audio funkcije
Putno računalo
Telefon (komplet za
telefoniranje bez ruku)
Ovdje moćete pogledati podatke o
stanju vozila.
Ako je Autoradio uključen, možete
uključiti ili isključiti pojedine funkci-
je radija (RDS praćenje, REG način
rada), CD uređaja ili CD izmjenjiva-
ča (introscan - slušanje početaka
pjesama, reprodukcija slučajnim re-
doslijedom, ponavljanje CD-a).
Više detalja o aplikaciji "Audio funk-
cije" možete naći u poglavlju "Audio
i telematika", u dijelu koji se odnosi
na Autoradio. Ako je Autoradio uključen, možete
konfi gurirati komplet za telefoniranje
bez ruku Bluetooth (združivanje),
pogledati pojedine imenike (popis
poziva, usluge...) i upravljati razgo-
vorima (uspostavljanje i prekid veze,
dvostruki poziv, isključivanje mikro-
fona...).
Više detalja o aplikaciji "Telefon"
možete naći u poglavlju "Audio i te-
lematika", u dijelu koji se odnosi na
Autoradio.
Status funkcija
Tu su popisani statusi (uključenost,
isključenost, neispravnost) pojedinih
funkcija.

Unos udaljenosti do odredišta
Ovdje možete upisati udaljenost do
nekog odredišta.
