Page 151 of 340
IX
!
149
FAHRBETRIEB

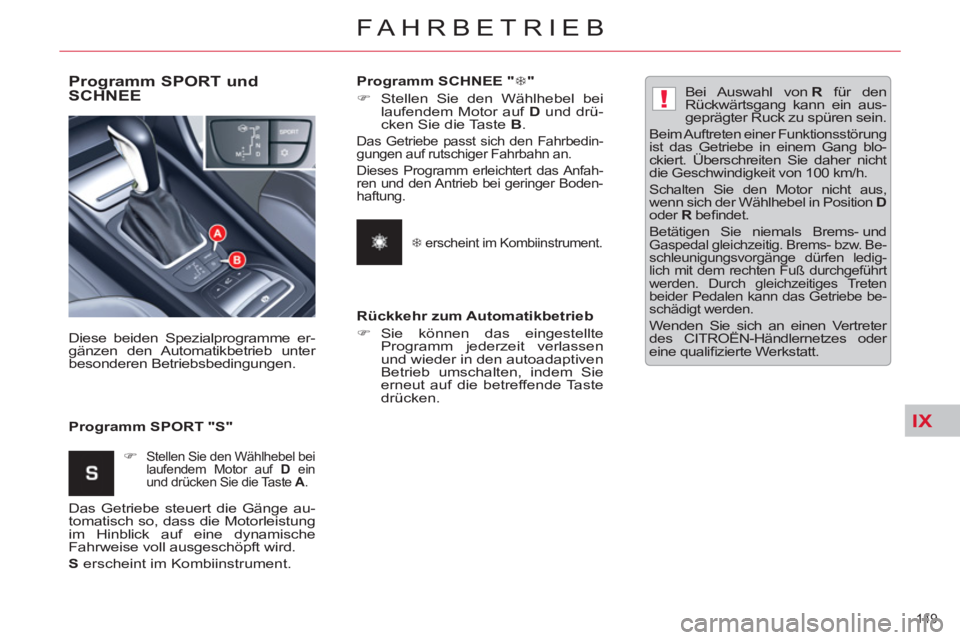

Programm SPORT und
SCHNEE
Programm SPORT "S" Diese beiden Spezialprogramme er-
gänzen den Automatikbetrieb unter
besonderen Betriebsbedingungen.
)
Stellen Sie den Wählhebel bei
laufendem Motor auf D
ein
und drücken Sie die Taste A
.
Programm SCHNEE " 7
"
)
Stellen Sie den Wählhebel bei
laufendem Motor auf D
und drü-
cken Sie die Taste B
.
Das Getriebe passt sich den Fahrbedin-
gungen auf rutschiger Fahrbahn an.
Dieses Programm erleichtert das Anfah-
ren und den Antrieb bei geringer Boden-
haftung.
7
erscheint im Kombiinstrument.
Das Getriebe steuert die Gänge au-
tomatisch so, dass die Motorleistung
im Hinblick auf eine dynamische
Fahrweise voll ausgeschöpft wird.
S
erscheint im Kombiinstrument.
Rückkehr zum Automatikbetrieb
)
Sie können das eingestellte
Programm jederzeit verlassen
und wieder in den autoadaptiven
Betrieb umschalten, indem Sie
erneut auf die betreffende Taste
drücken.
Bei Auswahl von R
für den
Rückwärtsgang kann ein aus-
geprägter Ruck zu spüren sein.
Beim Auftreten einer Funktionsstörung
ist das Getriebe in einem Gang blo-
ckiert. Überschreiten Sie daher nicht
die Geschwindigkeit von 100 km/h.
Schalten Sie den Motor nicht aus,
wenn sich der Wählhebel in Position D
oder R
befi ndet.
Betätigen Sie niemals Brems- und Gaspedal gleichzeitig. Brems- bzw. Be-
schleunigungsvorgänge dürfen ledig-
lich mit dem rechten Fuß durchgeführt
werden. Durch gleichzeitiges Treten
beider Pedalen kann das Getriebe be-
schädigt werden.
Wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder
eine qualifi zierte Werkstatt.
Page 152 of 340
IX
150
FAHRBETRIEB

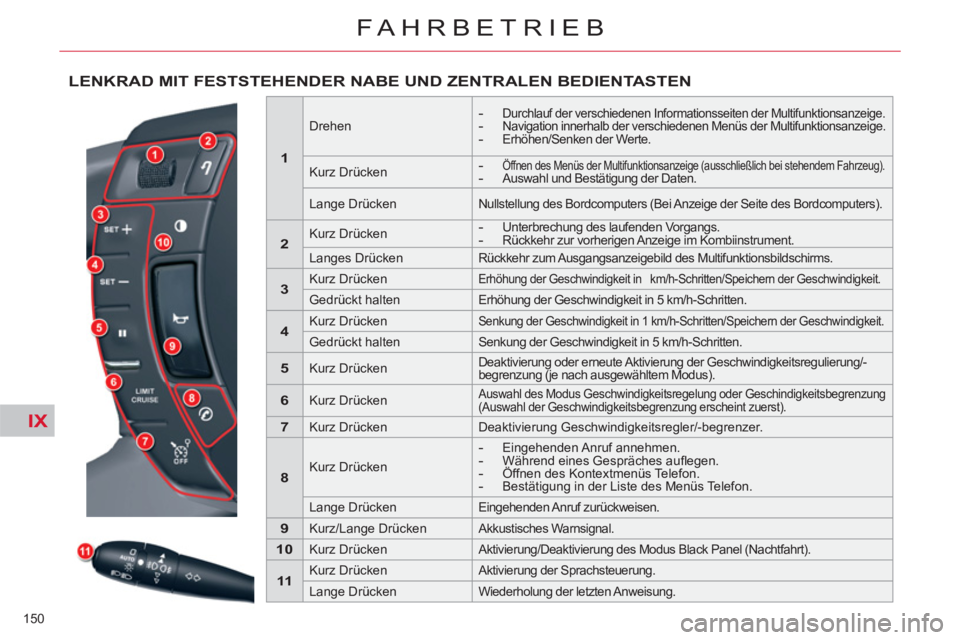

LENKRAD MIT FESTSTEHENDER NABE UND ZENTRALEN BEDIENTASTEN
1
Drehen
- Durchlauf der verschiedenen Informationsseiten der Multifunktionsanzeige.
-
Navigation innerhalb der verschiedenen Menüs der Multifunktionsanzeige.
-
Erhöhen/Senken der Werte.
Kurz Drücken
- Öffnen des Menüs der Multifunktionsanzeige (ausschließlich bei stehendem Fahrzeug).
-
Auswahl und Bestätigung der Daten.
Lange Drücken Nullstellung des Bordcomputers (Bei Anzeige der Seite des Bordcomputers).
2
Kurz Drücken
- Unterbrechung des laufenden Vorgangs.
- Rückkehr zur vorherigen Anzeige im Kombiinstrument.
Langes Drücken Rückkehr zum Ausgangsanzeigebild des Multifunktionsbildschirms.
3
Kurz Drücken Erhöhung der Geschwindigkeit in km/h-Schritten/Speichern der Geschwindigkeit.
Gedrückt halten Erhöhung der Geschwindigkeit in 5 km/h-Schritten.
4
Kurz Drücken
Senkung der Geschwindigkeit in 1 km/h-Schritten/Speichern der Geschwindigkeit.
Gedrückt halten Senkung der Geschwindigkeit in 5 km/h-Schritten.
5
Kurz Drücken Deaktivierung oder erneute Aktivierung der Geschwindigkeitsregulierung/-
begrenzung (je nach ausgewähltem Modus).
6
Kurz Drücken
Auswahl des Modus Geschwindigkeitsregelung oder Geschindigkeitsbegrenzung
(Auswahl der Geschwindigkeitsbegrenzung erscheint zuerst).
7
Kurz Drücken Deaktivierung Geschwindigkeitsregler/-begrenzer.
8
Kurz Drücken
- Eingehenden Anruf annehmen.
- Während eines Gespräches aufl egen.
-
Öffnen des Kontextmenüs Telefon.
-
Bestätigung in der Liste des Menüs Telefon.
Lange Drücken Eingehenden Anruf zurückweisen.
9
Kurz/Lange Drücken Akkustisches Warnsignal.
10
Kurz Drücken Aktivierung/Deaktivierung des Modus Black Panel (Nachtfahrt).
11
Kurz Drücken Aktivierung der Sprachsteuerung.
Lange Drücken Wiederholung der letzten Anweisung.

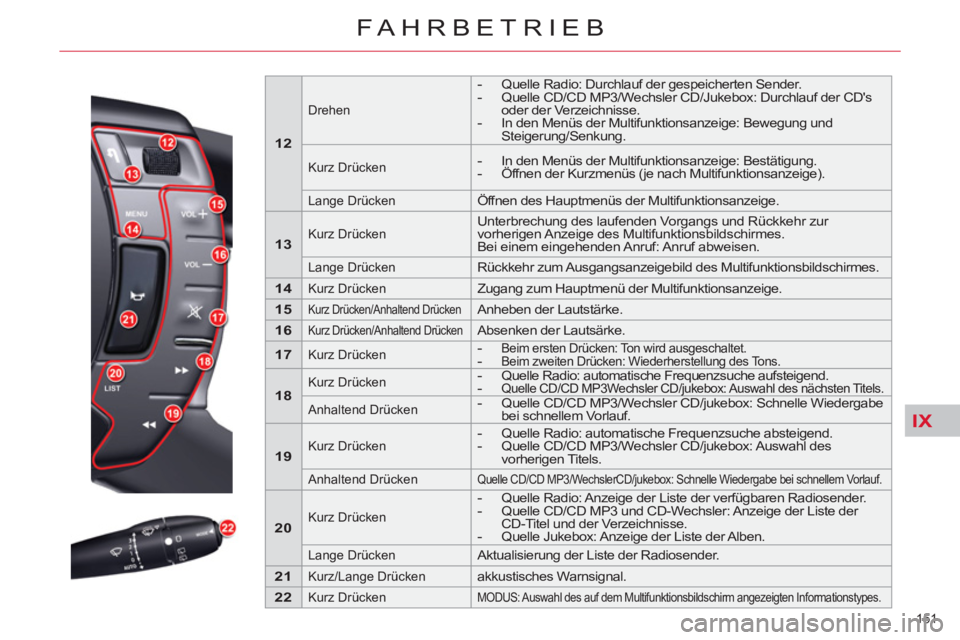

Page 153 of 340
IX
151
FAHRBETRIEB
12
Drehen
- Quelle Radio: Durchlauf der gespeicherten Sender.
- Quelle CD/CD MP3/Wechsler CD/Jukebox: Durchlauf der CD's
oder der Verzeichnisse.
-
In den Menüs der Multifunktionsanzeige: Bewegung und
Steigerung/Senkung.
Kurz Drücken
-
In den Menüs der Multifunktionsanzeige: Bestätigung.
-
Öffnen der Kurzmenüs (je nach Multifunktionsanzeige).
Lange Drücken
Öffnen des Hauptmenüs der Multifunktionsanzeige.
13
Kurz Drücken
Unterbrechung des laufenden Vorgangs und Rückkehr zur
vorherigen Anzeige des Multifunktionsbildschirmes.
Bei einem eingehenden Anruf: Anruf abweisen.
Lange Drücken
Rückkehr zum Ausgangsanzeigebild des Multifunktionsbildschirmes.
14
Kurz Drücken
Zugang zum Hauptmenü der Multifunktionsanzeige.
15
Kurz Drücken/Anhaltend Drücken
Anheben der Lautstärke.
16
Kurz Drücken/Anhaltend Drücken
Absenken der Lautsärke.
17
Kurz Drücken
- Beim ersten Drücken: Ton wird ausgeschaltet.
- Beim zweiten Drücken: Wiederherstellung des Tons.
18
Kurz Drücken
- Quelle Radio: automatische Frequenzsuche aufsteigend.
- Quelle CD/CD MP3Wechsler CD/jukebox: Auswahl des nächsten Titels.
Anhaltend Drücken
-
Quelle CD/CD MP3/Wechsler CD/jukebox: Schnelle Wiedergabe
bei schnellem Vorlauf.
19
Kurz Drücken
-
Quelle Radio: automatische Frequenzsuche absteigend.
-
Quelle CD/CD MP3/Wechsler CD/jukebox: Auswahl des
vorherigen Titels.
Anhaltend Drücken
Quelle CD/CD MP3/WechslerCD/jukebox: Schnelle Wiedergabe bei schnellem Vorlauf.
20
Kurz Drücken
- Quelle Radio: Anzeige der Liste der verfügbaren Radiosender.
-
Quelle CD/CD MP3 und CD-Wechsler: Anzeige der Liste der
CD-Titel und der Verzeichnisse.
- Quelle Jukebox: Anzeige der Liste der Alben.
Lange Drücken
Aktualisierung der Liste der Radiosender.
21
Kurz/Lange Drücken
akkustisches Warnsignal.
22
Kurz Drücken
MODUS: Auswahl des auf dem Multifunktionsbildschirm angezeigten Informationstypes.
Page 154 of 340
IX
152
FAHRBETRIEB

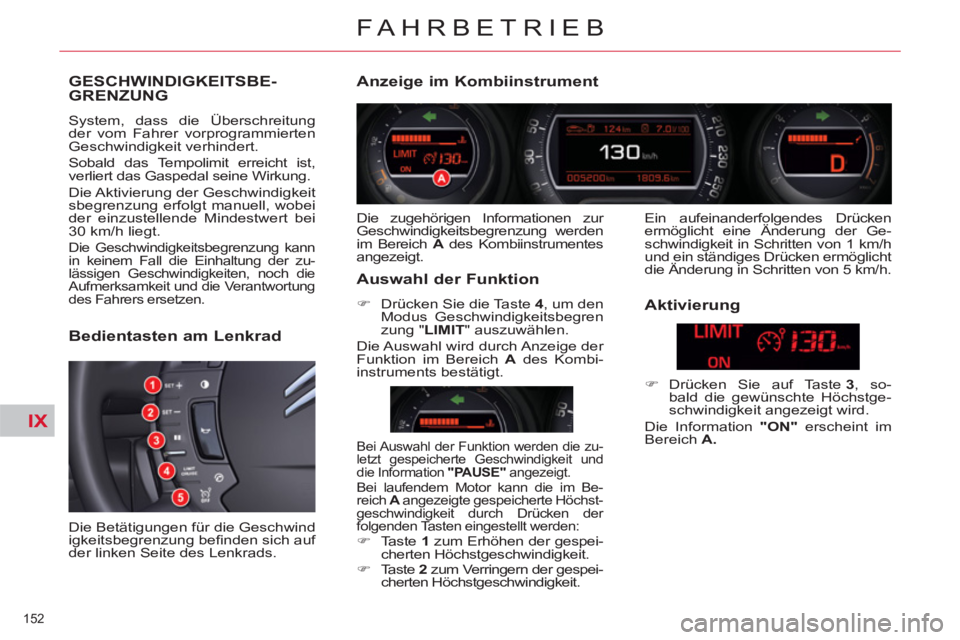

GESCHWINDIGKEITSBE-
GRENZUNG
System, dass die Überschreitung
der vom Fahrer vorprogrammierten
Geschwindigkeit verhindert.
Sobald das Tempolimit erreicht ist,
verliert das Gaspedal seine Wirkung.
Die Aktivierung der Geschwindigkeit
sbegrenzung erfolgt manuell, wobei
der einzustellende Mindestwert bei
30 km/h liegt.
Die Geschwindigkeitsbegrenzung kann
in keinem Fall die Einhaltung der zu-
lässigen Geschwindigkeiten, noch die
Aufmerksamkeit und die Verantwortung
des Fahrers ersetzen.
Bedientasten am Lenkrad
Die Betätigungen für die Geschwind
igkeitsbegrenzung befi nden sich auf
der linken Seite des Lenkrads.
Anzeige im Kombiinstrument
Die zugehörigen Informationen zur
Geschwindigkeitsbegrenzung werden
im Bereich A
des Kombiinstrumentes
angezeigt.
Auswahl der Funktion
)
Drücken Sie die Taste 4
, um den
Modus Geschwindigkeitsbegren
zung " LIMIT
" auszuwählen.
Die Auswahl wird durch Anzeige der
Funktion im Bereich A
des Kombi-
instruments bestätigt.
Aktivierung
)
Drücken Sie auf Taste 3
, so-
bald die gewünschte Höchstge-
schwindigkeit angezeigt wird.
Die Information "ON"
erscheint im
Bereich A.
Bei Auswahl der Funktion werden die zu-
letzt gespeicherte Geschwindigkeit und
die Information "PAUSE"
angezeigt.
Bei laufendem Motor kann die im Be-
reich A
angezeigte gespeicherte Höchst-
geschwindigkeit durch Drücken der
folgenden Tasten eingestellt werden:
)
Taste 1
zum Erhöhen der gespei-
cherten Höchstgeschwindigkeit.
)
Taste 2
zum Verringern der gespei-
cherten Höchstgeschwindigkeit. Ein aufeinanderfolgendes Drücken
ermöglicht eine Änderung der Ge-
schwindigkeit in Schritten von 1 km/h
und ein ständiges Drücken ermöglicht
die Änderung in Schritten von 5 km/h.
Page 155 of 340
IX
153
FAHRBETRIEB

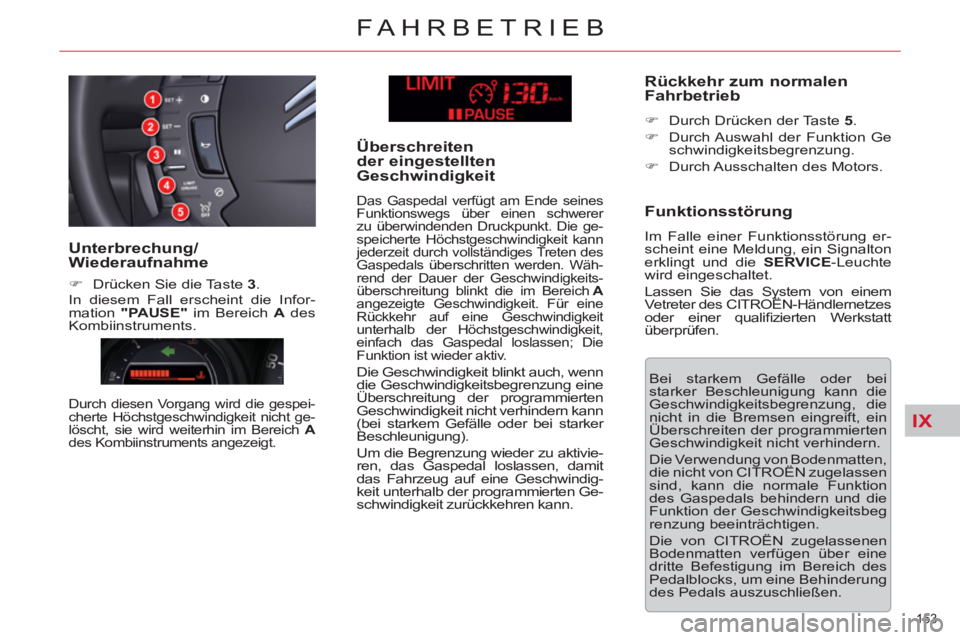

Bei starkem Gefälle oder bei
starker Beschleunigung kann die
Geschwindigkeitsbegrenzung, die
nicht in die Bremsen eingreift, ein
Überschreiten der programmierten
Geschwindigkeit nicht verhindern.
Die Verwendung von Bodenmatten,
die nicht von CITROËN zugelassen
sind, kann die normale Funktion
des Gaspedals behindern und die
Funktion der Geschwindigkeitsbeg
renzung beeinträchtigen.
Die von CITROËN zugelassenen
Bodenmatten verfügen über eine
dritte Befestigung im Bereich des
Pedalblocks, um eine Behinderung
des Pedals auszuschließen.
Unterbrechung/
Wiederaufnahme
)
Drücken Sie die Taste 3
.
In diesem Fall erscheint die Infor-
mation "PAUSE"
im Bereich A
des
Kombiinstruments.
Durch diesen Vorgang wird die gespei-
cherte Höchstgeschwindigkeit nicht ge-
löscht, sie wird weiterhin im Bereich A
des Kombiinstruments angezeigt.
Überschreiten
der eingestellten
Geschwindigkeit
Das Gaspedal verfügt am Ende seines
Funktionswegs über einen schwerer
zu überwindenden Druckpunkt. Die ge-
speicherte Höchstgeschwindigkeit kann
jederzeit durch vollständiges Treten des
Gaspedals überschritten werden. Wäh-
rend der Dauer der Geschwindigkeits-
überschreitung blinkt die im Bereich A
angezeigte Geschwindigkeit. Für eine
Rückkehr auf eine Geschwindigkeit
unterhalb der Höchstgeschwindigkeit,
einfach das Gaspedal loslassen; Die
Funktion ist wieder aktiv.
Die Geschwindigkeit blinkt auch, wenn
die Geschwindigkeitsbegrenzung eine
Überschreitung der programmierten
Geschwindigkeit nicht verhindern kann
(bei starkem Gefälle oder bei starker
Beschleunigung).
Um die Begrenzung wieder zu aktivie-
ren, das Gaspedal loslassen, damit
das Fahrzeug auf eine Geschwindig-
keit unterhalb der programmierten Ge-
schwindigkeit zurückkehren kann.
Rückkehr zum normalen
Fahrbetrieb
)
Durch Drücken der Taste 5
.
)
Durch Auswahl der Funktion Ge
schwindigkeitsbegrenzung.
)
Durch Ausschalten des Motors.
Funktionsstörung
Im Falle einer Funktionsstörung er-
scheint eine Meldung, ein Signalton
erklingt und die SERVICE
-Leuchte
wird eingeschaltet.
Lassen Sie das System von einem
Vetreter des CITROËN-Händlernetzes
oder einer qualifi zierten Werkstatt
überprüfen.
Page 156 of 340
IX
154
FAHRBETRIEB

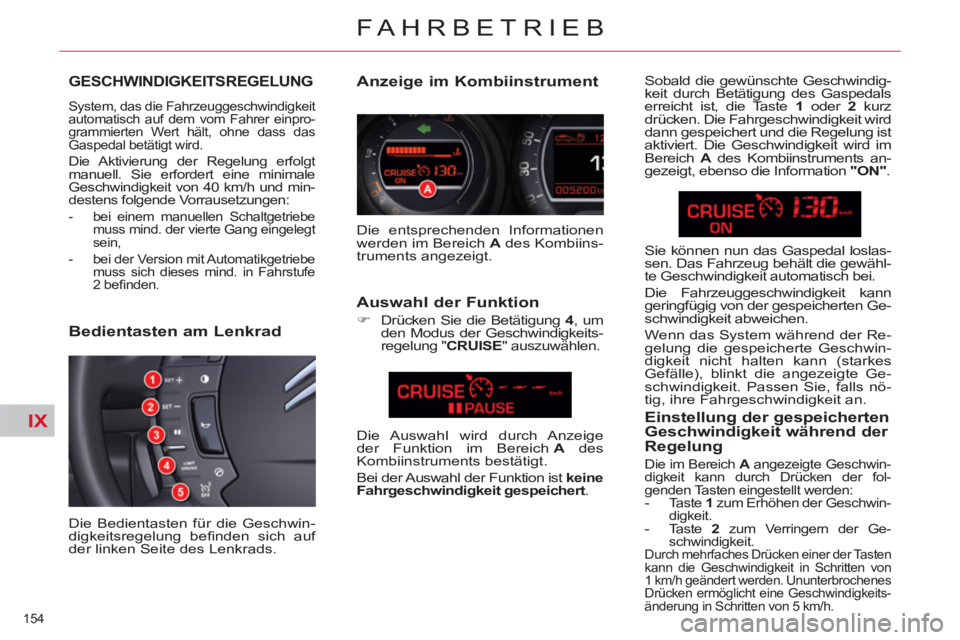

GESCHWINDIGKEITSREGELUNG
System, das die Fahrzeuggeschwindigkeit
automatisch auf dem vom Fahrer einpro-
grammierten Wert hält, ohne dass das
Gaspedal betätigt wird.
Die Aktivierung der Regelung erfolgt
manuell. Sie erfordert eine minimale
Geschwindigkeit von 40 km/h und min-
destens folgende Vorrausetzungen:
- bei einem manuellen Schaltgetriebe
muss mind. der vierte Gang eingelegt
sein,
- bei der Version mit Automatikgetriebe
muss sich dieses mind. in Fahrstufe
2 befi nden.
Anzeige im Kombiinstrument
Die entsprechenden Informationen
werden im Bereich A
des Kombiins-
truments angezeigt.
Auswahl der Funktion
)
Drücken Sie die Betätigung 4
, um
den Modus der Geschwindigkeits-
regelung " CRUISE
" auszuwählen.
Bedientasten am Lenkrad
Die Bedientasten für die Geschwin-
digkeitsregelung befi nden sich auf
der linken Seite des Lenkrads. Die Auswahl wird durch Anzeige
der Funktion im Bereich A
des
Kombiinstruments bestätigt.
Bei der Auswahl der Funktion ist keine
Fahrgeschwindigkeit gespeichert. Sobald die gewünschte Geschwindig-
keit durch Betätigung des Gaspedals
erreicht ist, die Taste 1
oder 2
kurz
drücken. Die Fahrgeschwindigkeit wird
dann gespeichert und die Regelung ist
aktiviert. Die Geschwindigkeit wird im
Bereich A
des Kombiinstruments an-
gezeigt, ebenso die Information "ON"
.
Einstellung der gespeicherten
Geschwindigkeit während der
Regelung
Die im Bereich A
angezeigte Geschwin-
digkeit kann durch Drücken der fol-
genden Tasten eingestellt werden:
-
Taste 1
zum Erhöhen der Geschwin-
digkeit.
- Taste 2
zum Verringern der Ge-
schwindigkeit.
Durch mehrfaches Drücken einer der Tasten
kann die Geschwindigkeit in Schritten von
1 km/h geändert werden. Ununterbrochenes
Drücken ermöglicht eine Geschwindigkeits-
änderung in Schritten von 5 km/h.
Sie können nun das Gaspedal loslas-
sen. Das Fahrzeug behält die gewähl-
te Geschwindigkeit automatisch bei.
Die Fahrzeuggeschwindigkeit kann
geringfügig von der gespeicherten Ge-
schwindigkeit abweichen.
Wenn das System während der Re-
gelung die gespeicherte Geschwin-
digkeit nicht halten kann (starkes
Gefälle), blinkt die angezeigte Ge-
schwindigkeit. Passen Sie, falls nö-
tig, ihre Fahrgeschwindigkeit an.
Page 157 of 340
IX
!
155
FAHRBETRIEB
Die Geschwindigkeitsregelung
ist nur dann einzusetzen, wenn
die Verhältnisse ein Fahren mit
konstanter Geschwindigkeit zu-
lassen.
Die Regelung nicht bei hohem Ver-
kehrsaufkommen, Fahrbahnuneben-
heiten mit schlechter Bodenhaftung
oder sonstigen schwierigen Bedin-
gungen anwenden.
Die Aufmerksamkeit des Fahrers
sowie dessen Kontrolle über sein
Fahrzeug dürfen nicht beeinträch-
tigt werden.
Es wird empfohlen, die Füße in der
Nähe des Pedals abzustellen.
Überschreiten der eingestellten
Fahrgeschwindigkeit
Während der Regelung besteht je-
derzeit die Möglichkeit, die Fahrge-
schwindigkeit durch Betätigen des
Gaspedals zu überschreiten (z. B.
zum Überholen).
Die im Bereich A
angezeigte Ge-
schwindigkeit blinkt.
Für eine Rückkehr zur gewünschten
Fahrgeschwindigkeit einfach das
Gaspedal wieder loslassen.
Unterbrechnung/
Wiederaufnahme
)
Entweder durch Betätigen des
Brems- oder Kupplungspedals,
)
durch Drücken der Taste 3
,
)
oder bei Wirken der Systeme ESP
oder ASR.
Bei Fahrzeugen mit Schaltgetriebe
wird die Geschwindigkeitsregelung
deaktiviert, wenn sich der Schalthebel
in Leerlaufstellung befi ndet.
Erneute Aktivierung
- Durch Aufrufen der gespei-
cherten Geschwindigkeit:
Nach Unterbrechung der Funk-
tion die Taste 3
drücken. Das
Fahrzeug nimmt die gespeicher-
te Fahrgeschwindigkeit wieder
automatisch auf. Die gespei-
cherte Geschwindigkeit und die
Information "ON"
erscheinen im
Bereich A
.
Wenn die gespeicherte Fahrge-
schwindigkeit höher als die mo-
mentane Geschwindigkeit ist,
beschleunigt das Fahrzeug stark,
um diese zu erreichen.
- Durch Auswahl der aktuellen
Geschwindigkeit:
Die Taste 1
oder 2
drücken, wenn
die gewünschte Geschwindigkeit
erreicht ist.
Die neue gewünschte Geschwin-
digkeit und die Information "ON"
erscheinen im Bereich A
.
Rückkehr zum normalen
Fahrbetrieb
)
Durch Drücken der Taste 5
.
)
Durch Auswahl der Funktion Ge
schwindigkeitsregelung.
)
Durch Ausschalten des Motors.
Die zuvor gewählte Fahrgeschwindigkeit
ist nicht mehr gespeichert.
In diesen Fällen erscheint die Infor-
mation "PAUSE"
im Bereich A
des
Kombiinstruments.
Durch diese Vorgänge wird die Fahr-
geschwindigkeit nicht gelöscht, sie
wird weiterhin im Kombiinstrument
angezeigt.
Funktionsstörung
Im Fall einer Funktionsstörung
er-
scheint eine Meldung, ein Signalton
erklingt und die SERVICE
-Leuchte
wird eingeschaltet.
Lassen Sie das System von einem
Vertreter des CITROËN-Händler-
netzes oder einer qualifi zierten Werk-
statt überprüfen.
Page 158 of 340
IX
156
FAHRBETRIEB

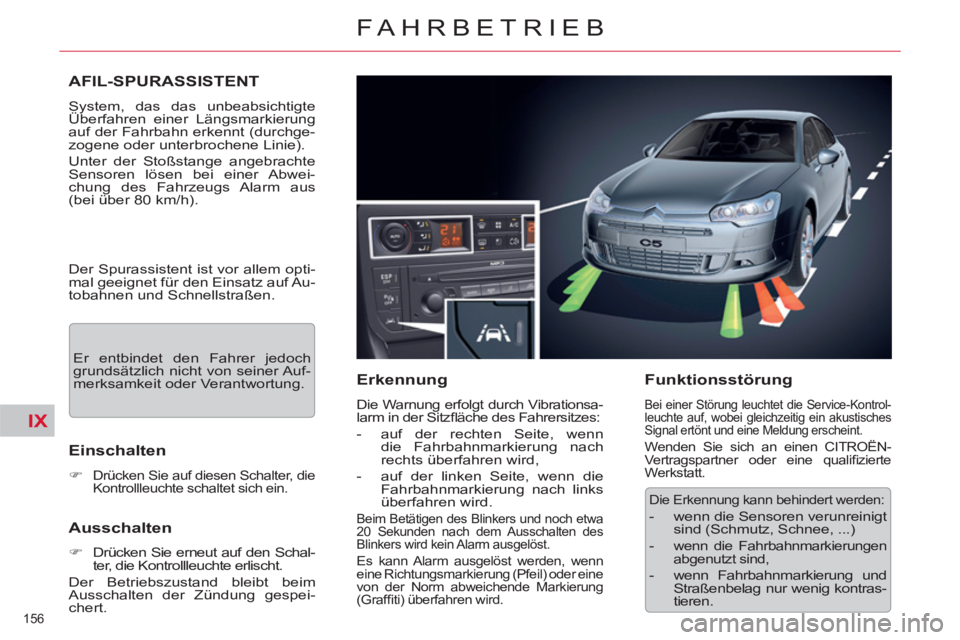

AFIL-SPURASSISTENT
System, das das unbeabsichtigte
Überfahren einer Längsmarkierung
auf der Fahrbahn erkennt (durchge-
zogene oder unterbrochene Linie).
Unter der Stoßstange angebrachte
Sensoren lösen bei einer Abwei-
chung des Fahrzeugs Alarm aus
(bei über 80 km/h).
Der Spurassistent ist vor allem opti-
mal geeignet für den Einsatz auf Au-
tobahnen und Schnellstraßen.
Einschalten
)
Drücken Sie auf diesen Schalter, die
Kontrollleuchte schaltet sich ein.
Ausschalten
)
Drücken Sie erneut auf den Schal-
ter, die Kontrollleuchte erlischt.
Der Betriebszustand bleibt beim
Ausschalten der Zündung gespei-
chert.
Erkennung
Die Warnung erfolgt durch Vibrationsa-
larm in der Sitzfl äche des Fahrersitzes:
- auf der rechten Seite, wenn
die Fahrbahnmarkierung nach
rechts überfahren wird,
- auf der linken Seite, wenn die
Fahrbahnmarkierung nach links
überfahren wird.
Beim Betätigen des Blinkers und noch etwa
20 Sekunden nach dem Ausschalten des
Blinkers wird kein Alarm ausgelöst.
Es kann Alarm ausgelöst werden, wenn
eine Richtungsmarkierung (Pfeil) oder eine
von der Norm abweichende Markierung
(Graffi ti) überfahren wird.
Funktionsstörung
Bei einer Störung leuchtet die Service-Kontrol-
leuchte auf, wobei gleichzeitig ein akustisches
Signal ertönt und eine Meldung erscheint.
Wenden Sie sich an einen CITROËN-
Vertragspartner oder eine qualifi zierte
Werkstatt.
Er entbindet den Fahrer jedoch
grundsätzlich nicht von seiner Auf-
merksamkeit oder Verantwortung.
Die Erkennung kann behindert werden:
- wenn die Sensoren verunreinigt
sind (Schmutz, Schnee, ...)
-
wenn die Fahrbahnmarkierungen
abgenutzt sind,
- wenn Fahrbahnmarkierung und
Straßenbelag nur wenig kontras-
tieren.
Page 159 of 340
IX
157
FAHRBETRIEB

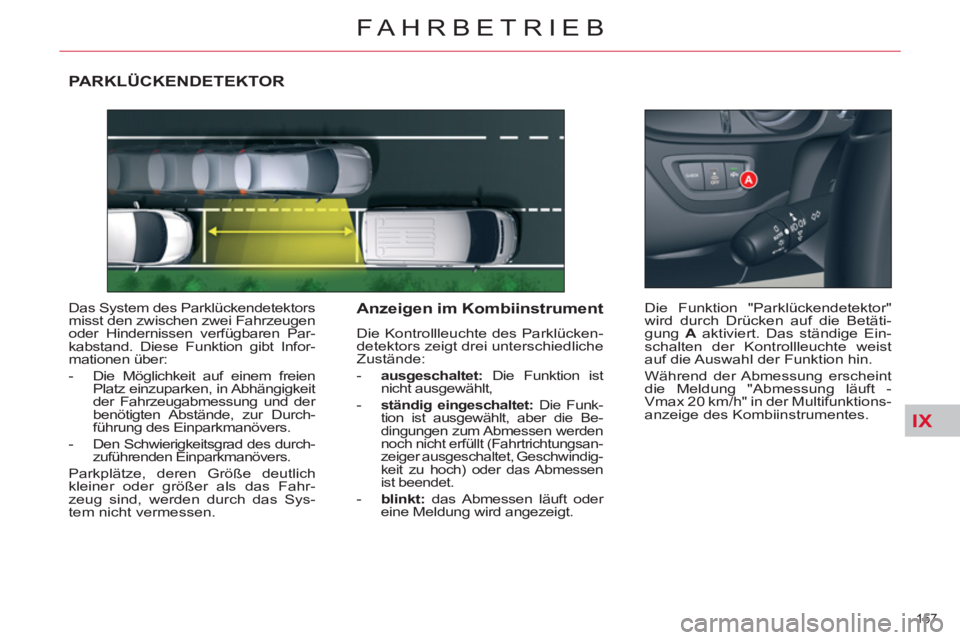

PARKLÜCKENDETEKTOR
Das System des Parklückendetektors
misst den zwischen zwei Fahrzeugen
oder Hindernissen verfügbaren Par-
kabstand. Diese Funktion gibt Infor-
mationen über:
- Die Möglichkeit auf einem freien
Platz einzuparken, in Abhängigkeit
der Fahrzeugabmessung und der
benötigten Abstände, zur Durch-
führung des Einparkmanövers.
- Den Schwierigkeitsgrad des durch-
zuführenden Einparkmanövers.
Parkplätze, deren Größe deutlich
kleiner oder größer als das Fahr-
zeug sind, werden durch das Sys-
tem nicht vermessen.
Anzeigen im Kombiinstrument
Die Kontrollleuchte des Parklücken-
detektors zeigt drei unterschiedliche
Zustände:
- ausgeschaltet:
Die Funktion ist
nicht ausgewählt,
-
ständig eingeschaltet:
Die Funk-
tion ist ausgewählt, aber die Be-
dingungen zum Abmessen werden
noch nicht erfüllt (Fahrtrichtungsan-
zeiger ausgeschaltet, Geschwindig-
keit zu hoch) oder das Abmessen
ist beendet.
- blinkt:
das Abmessen läuft oder
eine Meldung wird angezeigt. Die Funktion "Parklückendetektor"
wird durch Drücken auf die Betäti-
gung A
aktiviert. Das ständige Ein-
schalten der Kontrollleuchte weist
auf die Auswahl der Funktion hin.
Während der Abmessung erscheint
die Meldung "Abmessung läuft -
Vmax 20 km/h" in der Multifunktions-
anzeige des Kombiinstrumentes.
Page 160 of 340
IX
158
FAHRBETRIEB

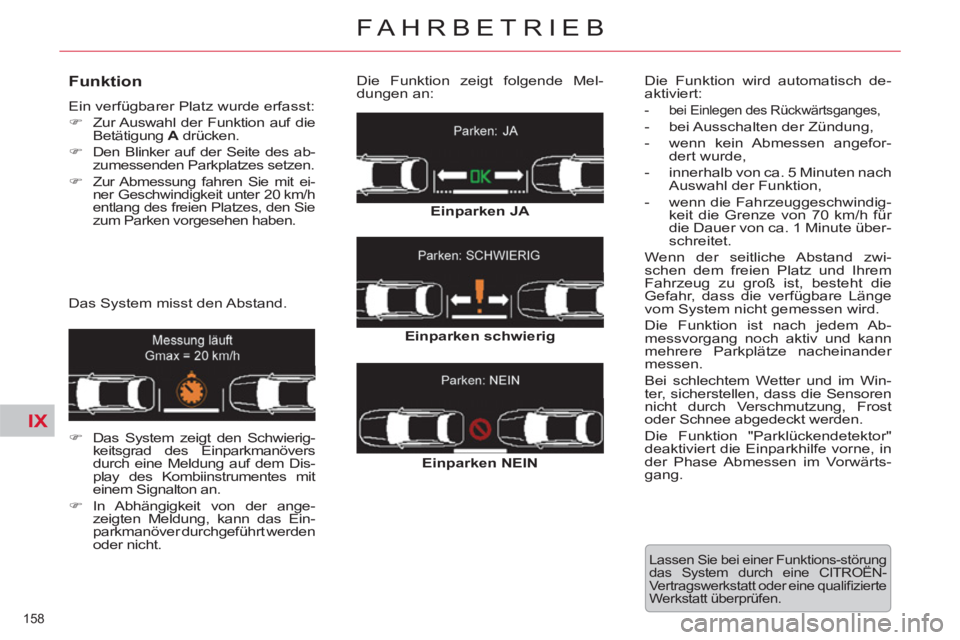

Funktion
Ein verfügbarer Platz wurde erfasst:
)
Zur Auswahl der Funktion auf die
Betätigung A
drücken.
)
Den Blinker auf der Seite des ab-
zumessenden Parkplatzes setzen.
)
Zur Abmessung fahren Sie mit ei-
ner Geschwindigkeit unter 20 km/h
entlang des freien Platzes, den Sie
zum Parken vorgesehen haben.
Das System misst den Abstand.
)
Das System zeigt den Schwierig-
keitsgrad des Einparkmanövers
durch eine Meldung auf dem Dis-
play des Kombiinstrumentes mit
einem Signalton an.
)
In Abhängigkeit von der ange-
zeigten Meldung, kann das Ein-
parkmanöver durchgeführt werden
oder nicht. Die Funktion zeigt folgende Mel-
dungen an:
Einparken JA
Einparken schwierig
Einparken NEIN
Die Funktion wird automatisch de-
aktiviert:
- bei Einlegen des Rückwärtsganges,
- bei Ausschalten der Zündung,
- wenn kein Abmessen angefor-
dert wurde,
- innerhalb von ca. 5 Minuten nach
Auswahl der Funktion,
- wenn die Fahrzeuggeschwindig-
keit die Grenze von 70 km/h für
die Dauer von ca. 1 Minute über-
schreitet.
Wenn der seitliche Abstand zwi-
schen dem freien Platz und Ihrem
Fahrzeug zu groß ist, besteht die
Gefahr, dass die verfügbare Länge
vom System nicht gemessen wird.
Die Funktion ist nach jedem Ab-
messvorgang noch aktiv und kann
mehrere Parkplätze nacheinander
messen.
Bei schlechtem Wetter und im Win-
ter, sicherstellen, dass die Sensoren
nicht durch Verschmutzung, Frost
oder Schnee abgedeckt werden.
Die Funktion "Parklückendetektor"
deaktiviert die Einparkhilfe vorne, in
der Phase Abmessen im Vorwärts-
gang.
Lassen Sie bei einer Funktions-störung
das System durch eine CITROËN-
Vertragswerkstatt oder eine qualifi zierte
Werkstatt überprüfen.
