CITROEN C5 2012 Instrukcja obsługi (in Polish)

V
99

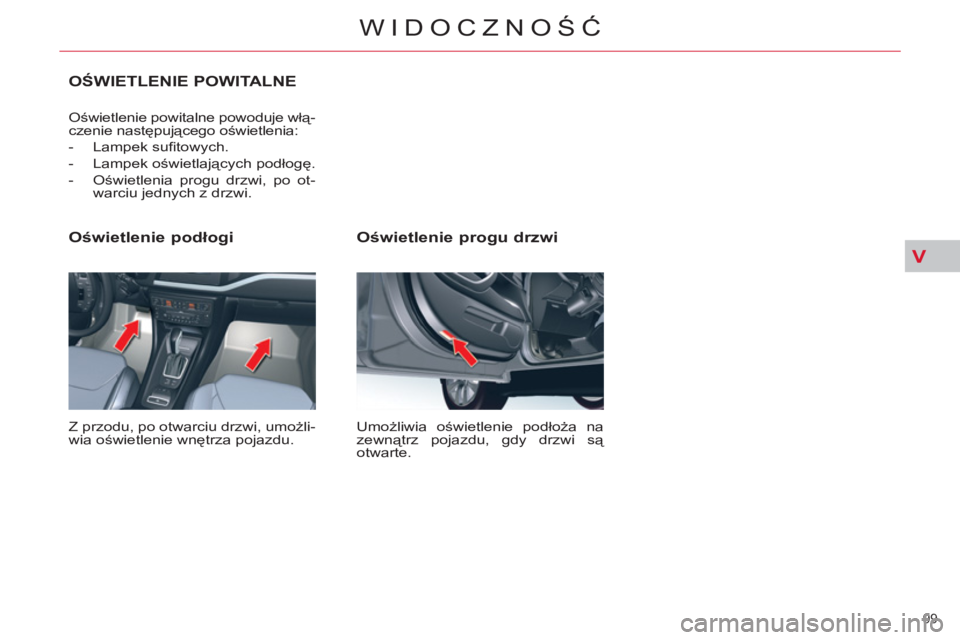

WIDOCZNOŚĆ


Oświetlenie progu drzwi

Umożliwia oświetlenie podłoża na
zewnątrz pojazdu, gdy drzwi są
otwarte.


Oświetlenie podłogi

Z przodu, po otwarciu drzwi, umożli-
wia oświetlenie wnętrza pojazdu.
Oświetlenie powitalne powoduje włą-
czenie następującego oświetlenia:


- Lampek sufi towych.

- Lampek oświetlających podłogę.

- Oświetlenia progu drzwi, po ot-
warciu jednych z drzwi.


OŚWIETLENIE POWITALNE

VI
!
100
WYPOSAŻENIE
OSŁONA PRZECIWSŁONECZNA POKRYWA DOTRANSPORTU NART

Pokrywa znajdująca się w oparciu
za podłokietnikiem umożliwia trans-
port długich przedmiotów.

)
Przy włączonym zapłonie pod-
nieść osłonę; oświetlenie luster-
ka włącza się automatycznie.
Aby uniknąć oślepiania z przodu,
należy opuścić osłonę przeciwsło-
neczną.
Jeśli zbyt silne światło dociera przez
szyby boczne, osłonę należy odcze-
pić od wewnętrznego uchwytu i ob-
rócić w poziomie.
CHŁODZONY
SCHOWEK


)
Aby otworzyć schowek w desce
rozdzielczej, pociągnąć uchwyt i
opuścić pokrywę.
W schowku podręcznym znajduje
się ręcznie przesłaniana dysza B
.
Schowek zawiera dwa lub trzy gniaz-
da C
umożliwiające podłączenie
sprzętu audio/wideo oraz miejsce
na kartę SIM (patrz rozdział "Audio
i Telematyka").
Schowek posiada oświetlenie włą-
czane automatycznie.

Otwieranie



)
Opuścić tylny podłokietnik.

)
Pociągnąć uchwyt pokrywy do
dołu.

)
Opuścić pokrywę.

)
Włożyć długie przedmioty do ba-
gażnika.

Przedmioty należy dobrze zamo-
cować i uważać, aby nie przeszka-
dzały przy zmianie biegów.
Podczas jazdy schowek
podręczny

powinien

być
zamknięty.

VI
101
WYPOSAŻENIE
DYWANIKI DODATKOWE

Zdejmowanie



)
Maksymalnie cofnąć siedzenie,

)
odczepić mocowania,

)
wyjąć mocowania, a następnie
wyjąć dywanik.



Zakładanie



)
Ułożyć prawidłowo dodatkowy
dywanik,

)
zaczepić zamocowania,

)
sprawdzić, czy dodatkowy dywa-
nik jest dobrze przymocowany.


Aby
uniknąć
utrudnionego
opero-
wania
pedałami:


- używać

wyłącznie
dywaników

przystosowanych
do mocowań,
które już są zamontowane w
sa-
mochodzie.
Używanie tych
za-
mocowań jest obowiązkowe.

- nigdy
nie kłaść
kilku
dywaników

jeden
na drugim.
Używanie
dodatkowych
dywaników

bez homologacji CITROËNA może
utrudnić

dostęp
do
pedałów
i prze-
szkadzać

w działaniu
regulatora
/
ogranicznika prędkości.
Dywaniki posiadające
homologację

fi rmy CITROËN
wyposażone s
ą

w
trzecie
mocowanie
umieszczone
w
obszarze
zespołu
pedałów
w celu
uniknięcia wszelkiego
ryzyka
prze-
sunięcia się
dywaników pod pedały.
PODŁOKIETNIK PRZEDNI

Element komfortu i schowek dla kie-
rowcy i pasażera z przodu.


Regulacja

Aby uzyskać optymalną pozycję
podczas jazdy:


)
podnieść sterowanie A
,

)
przesunąć podłokietnik do przodu.
Podłokietnik powraca do położenia
początkowego po odepchnięciu do
tyłu.
Podłokietnik przedni zawiera uchwyt
na kubek i gniazdo USB.
Gniazdo pozwala na podłączenie
przenośnych urządzeń, takich jak
klucz USB, i przesyłanie plików au-
dio do radioodtwarzacza i słuchanie
przez głośniki samochodu.


)
Podnieść podłokietnik, aby uzy-
skać dostęp do uchwytu na ku-
bek lub gniazda USB.
Element wyposażenia dostępny dla
kierowcy i pasażera z przodu.


Uchwyt na kubek /
Gniazdo USB

VI
102
WYPOSAŻENIE

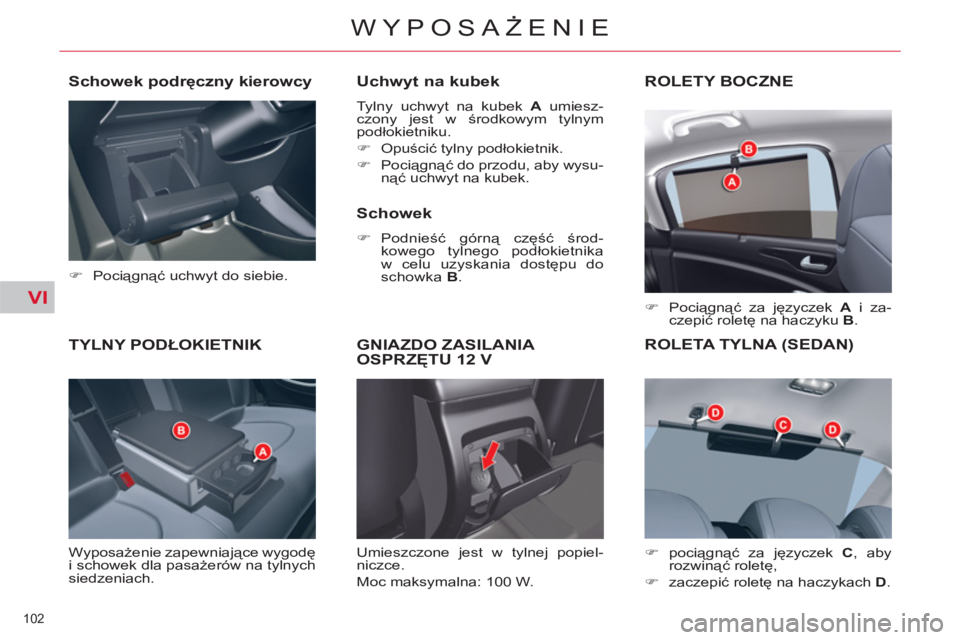

TYLNY PODŁOKIETNIK

Wyposażenie zapewniające wygodę
i schowek dla pasażerów na tylnych
siedzeniach.

Uchwyt na kubek

Tylny uchwyt na kubek A
umiesz-
czony jest w środkowym tylnym
podłokietniku.


)
Opuścić tylny podłokietnik.

)
Pociągnąć do przodu, aby wysu-
nąć uchwyt na kubek.



Schowek



)
Podnieść górną część środ-
kowego tylnego podłokietnika
w celu uzyskania dostępu do
schowka B
.


GNIAZDO ZASILANIA
OSPRZĘTU 12 V ROLETY BOCZNE


)
Pociągnąć za języczek A
i za-
czepić roletę na haczyku B
.

ROLETA TYLNA (SEDAN)



)
pociągnąć za języczek C
, aby
rozwinąć roletę,

)
zaczepić roletę na haczykach D
.
Umieszczone jest w tylnej popiel-
niczce.
Moc maksymalna: 100 W.


Schowek podręczny kierowcy



)
Pociągnąć uchwyt do siebie.

VI
103
WYPOSAŻENIE

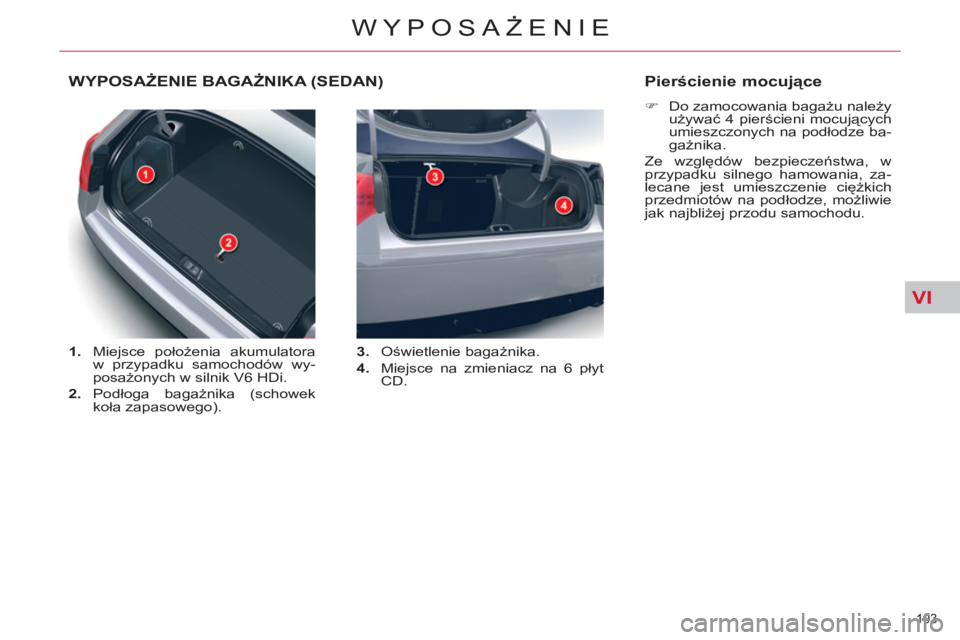

WYPOSAŻENIE BAGAŻNIKA (SEDAN)



1.
Miejsce położenia akumulatora
w przypadku samochodów wy-
posażonych w silnik V6 HDi.

2.
Podłoga bagażnika (schowek
koła zapasowego).
3.
Oświetlenie bagażnika.

4.
Miejsce na zmieniacz na 6 płyt
CD.







Pierścienie mocujące



)
Do zamocowania bagażu należy
używać 4 pierścieni mocujących
umieszczonych na podłodze ba-
gażnika.
Ze względów bezpieczeństwa, w
przypadku silnego hamowania, za-
lecane jest umieszczenie ciężkich
przedmiotów na podłodze, możliwie
jak najbliżej przodu samochodu.

VI
104
WYPOSAŻENIE

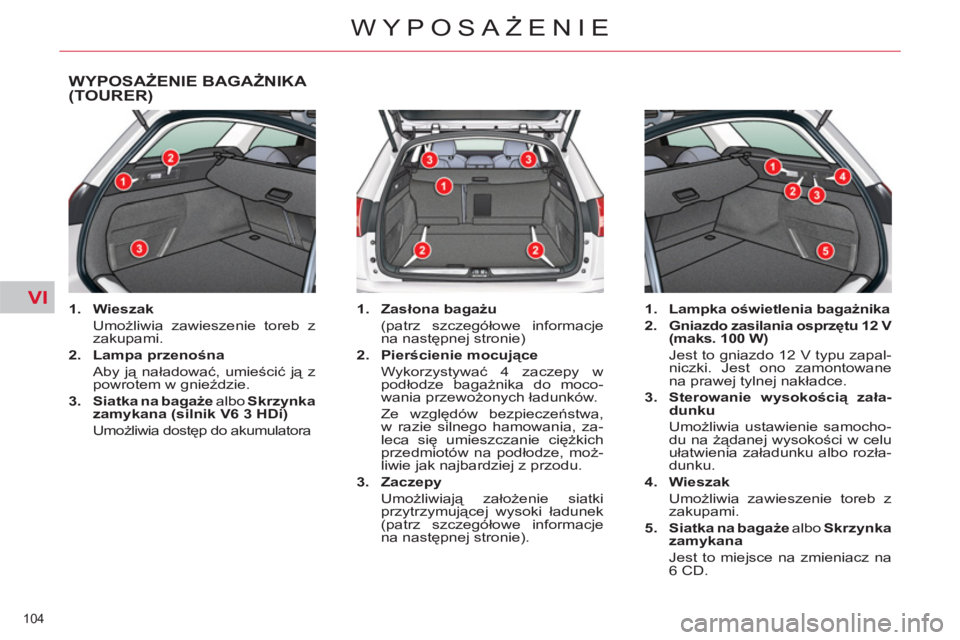

WYPOSAŻENIE BAGAŻNIKA (TOURER)



1.
Wieszak


Umożliwia zawieszenie toreb z
zakupami.

2.
Lampa przenośna


Aby ją naładować, umieścić ją z
powrotem w gnieździe.

3.
Siatka na bagaże
albo Skrzynka
zamykana (silnik V6 3 HDi)


Umożliwia dostęp do akumulatora

1.
Zas

łona bagażu


(patrz szczegółowe informacje
na następnej stronie)

2.
Pierścienie mocujące


Wykorzystywać 4 zaczepy w
podłodze bagażnika do moco-
wania przewożonych ładunków.
Ze względów bezpieczeństwa,
w razie silnego hamowania, za-
leca się umieszczanie ciężkich
przedmiotów na podłodze, moż-
liwie jak najbardziej z przodu.

3.
Zaczepy


Umożliwiają założenie siatki
przytrzymującej wysoki ładunek
(patrz szczegółowe informacje
na następnej stronie).

1.
Lampka oświetlenia bagażnika

2.
Gniazdo zasilania osprzętu 12 V
(maks. 100 W)

Jest to gniazdo 12 V typu zapal-
niczki. Jest ono zamontowane
na prawej tylnej nakładce.

3.
Sterowanie wysokością zała-
dunku


Umożliwia ustawienie samocho-
du na żądanej wysokości w celu
ułatwienia załadunku albo rozła-
dunku.

4.
Wieszak


Umożliwia zawieszenie toreb z
zakupami.

5.
Siatka na bagaże
albo Skrzynka
zamykana


Jest to miejsce na zmieniacz na
6 CD.

VI
105
WYPOSAŻENIE

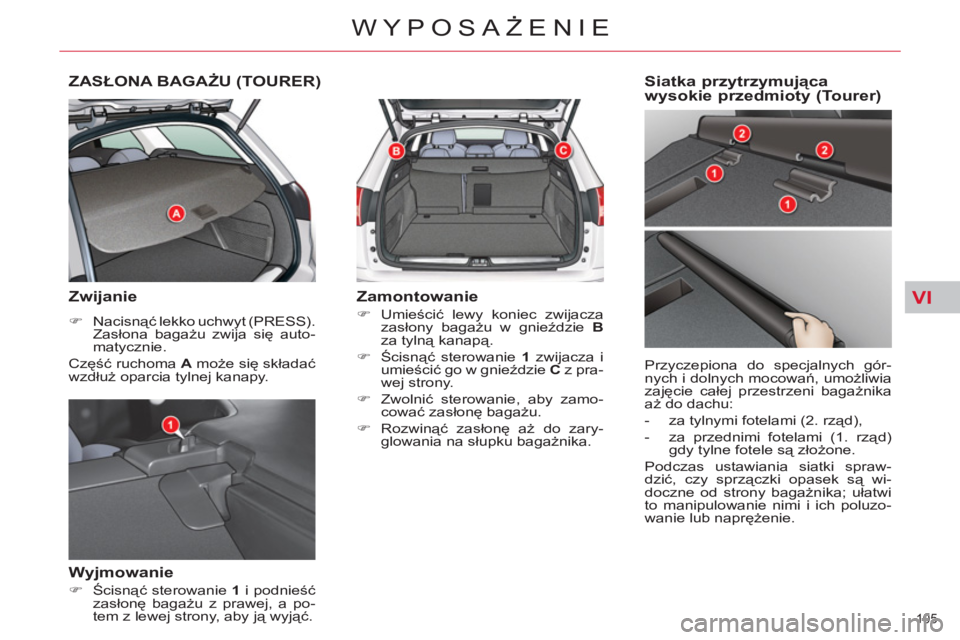

ZASŁONA BAGAŻU (TOURER)


Zwijanie



)
Nacisnąć lekko uchwyt (PRESS).
Zasłona bagażu zwija się auto-
matycznie.
Część ruchoma A
może się składać
wzdłuż oparcia tylnej kanapy.


Wyjmowanie



)
Ścisnąć sterowanie 1
i podnieść
zasłonę bagażu z prawej, a po-
tem z lewej strony, aby ją wyjąć.



Zamontowanie



)
Umieścić lewy koniec zwijacza
zasłony bagażu w gnieździe B

za tylną kanapą.

)
Ścisnąć sterowanie 1
zwijacza i
umieścić go w gnieździe C
z pra-
wej strony.

)
Zwolnić sterowanie, aby zamo-
cować zasłonę bagażu.

)
Rozwinąć zasłonę aż do zary-
glowania na słupku bagażnika.








Siatka przytrzymująca
wysokie przedmioty (Tourer)
Przyczepiona do specjalnych gór-
nych i dolnych mocowań, umożliwia
zajęcie całej przestrzeni bagażnika
aż do dachu:


- za tylnymi fotelami (2. rząd),

- za przednimi fotelami (1. rząd)
gdy tylne fotele są złożone.
Podczas ustawiania siatki spraw-
dzić, czy sprzączki opasek są wi-
doczne od strony bagażnika; ułatwi
to manipulowanie nimi i ich poluzo-
wanie lub naprężenie.

VI
106
WYPOSAŻENIE

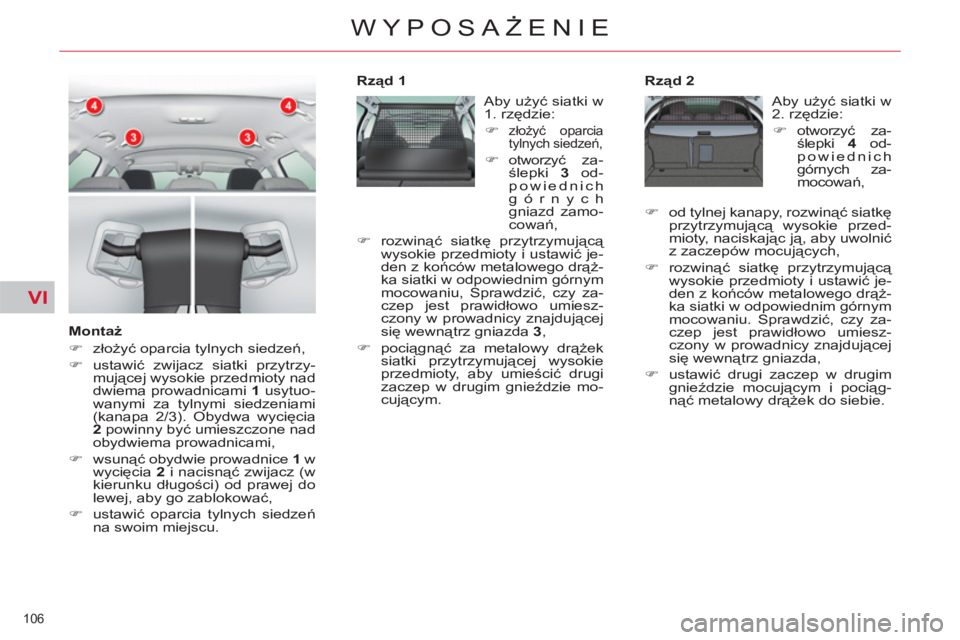

Montaż


)
złożyć oparcia tylnych siedzeń,

)
ustawić zwijacz siatki przytrzy-
mującej wysokie przedmioty nad
dwiema prowadnicami 1
usytuo-
wanymi za tylnymi siedzeniami
(kanapa 2/3). Obydwa wycięcia
2
powinny być umieszczone nad
obydwiema prowadnicami,

)
wsunąć obydwie prowadnice 1
w
wycięcia 2
i nacisnąć zwijacz (w
kierunku długości) od prawej do
lewej, aby go zablokować,

)
ustawić oparcia tylnych siedzeń
na swoim miejscu.

Rząd 1
Rząd 2
Aby użyć siatki w
1. rzędzie:


)

złożyć oparcia
tylnych siedzeń,


)
otworzyć za-
ślepki 3
od-
powiednich
górnych
gniazd zamo-
cowań,

)
rozwinąć siatkę przytrzymującą
wysokie przedmioty i ustawić je-
den z końców metalowego drąż-
ka siatki w odpowiednim górnym
mocowaniu, Sprawdzić, czy za-
czep jest prawidłowo umiesz-
czony w prowadnicy znajdującej
się wewnątrz gniazda 3
,

)
pociągnąć za metalowy drążek
siatki przytrzymującej wysokie
przedmioty, aby umieścić drugi
zaczep w drugim gnieździe mo-
cującym. Aby użyć siatki w
2. rzędzie:


)
otworzyć za-
ślepki 4
od-
powiednich
górnych za-
mocowań,

)
od tylnej kanapy, rozwinąć siatkę
przytrzymującą wysokie przed-
mioty, naciskaj
ąc ją, aby uwolnić
z zaczepów mocujących,

)
rozwinąć siatkę przytrzymującą
wysokie przedmioty i ustawić je-
den z końców metalowego drąż-
ka siatki w odpowiednim górnym
mocowaniu. Sprawdzić, czy za-
czep jest prawidłowo umiesz-
czony w prowadnicy znajdującej
się wewnątrz gniazda,

)
ustawić drugi zaczep w drugim
gnieździe mocującym i pociąg-
nąć metalowy drążek do siebie.

VII
107

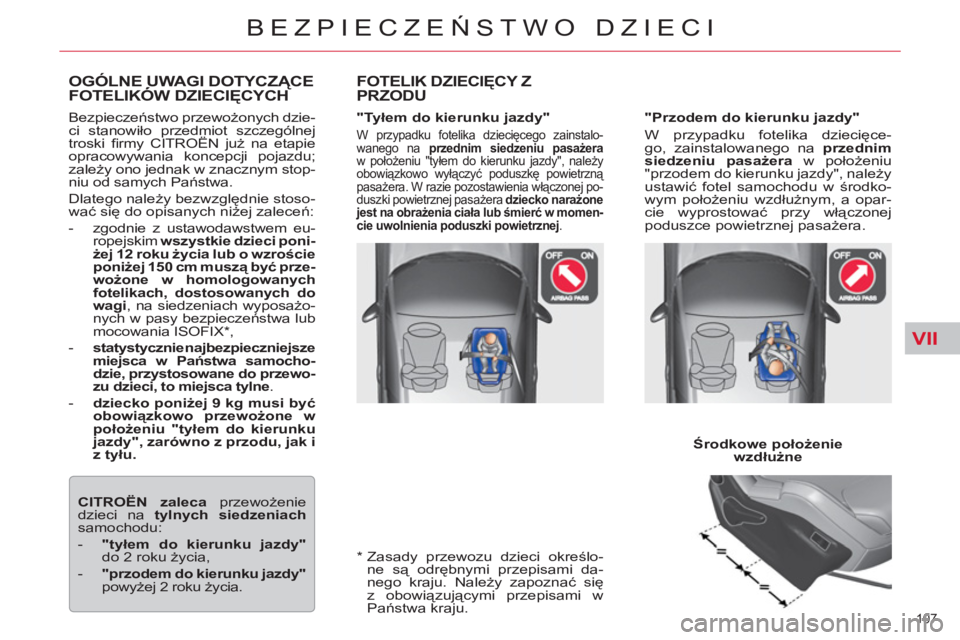

BEZPIECZEŃSTWO DZIECI


*
Zasady przewozu dzieci określo-
ne są odrębnymi przepisami da-
nego kraju. Należy zapoznać się
z obowiązującymi przepisami w
Państwa kraju.
OGÓLNE UWAGI DOTYCZĄCEFOTELIKÓW DZIECIĘCYCH Ą

Bezpieczeństwo przewożonych dzie-
ci stanowiło przedmiot szczególnej
troski fi rmy CITROËN już na etapie
opracowywania koncepcji pojazdu;
zależy ono jednak w znacznym stop-
niu od samych Państwa.
Dlatego należy bezwzględnie stoso-
wać się do opisanych niżej zaleceń:


- zgodnie z ustawodawstwem eu-
ropejskim wszystkie dzieci poni-
żej 12 roku życia lub o wzroście
poniżej 150 cm muszą być prze-
wożone w homologowanych
fotelikach, dostosowanych do
wagi
, na siedzeniach wyposażo-
nych w pasy bezpieczeństwa lub
mocowania ISOFIX * ,

- statystycznie najbezpieczniejsze
miejsca w Państwa samocho-
dzie, przystosowane do przewo-
zu dzieci, to miejsca tylne
.

- dziecko poniżej 9 kg musi być
obowiązkowo przewożone w
położeniu "tyłem do kierunku
jazdy", zarówno z przodu, jak i
z tyłu.



CITROËN
zaleca
przewożenie
dzieci na tylnych siedzeniach

samochodu:


- "tyłem do kierunku jazdy"

do 2 roku życia,

- "przodem do kierunku jazdy"

powyżej 2 roku życia.
FOTELIK DZIECIĘCY ZPRZODU


"Tyłem do kierunku jazdy"

W przypadku fotelika dziecięcego zainstalo-
wanego na przednim siedzeniu pasażera

w położeniu "tyłem do kierunku jazdy", należy
obowiązkowo wyłączyć poduszkę powietrzną
pasażera. W razie pozostawienia włączonej po-
duszki powietrznej pasażera dziecko narażone
jest na obrażenia ciała lub śmierć w momen-
cie uwolnienia poduszki powietrznej
.


"Przodem do kierunku jazdy"
W przypadku fotelika dziecięce-
go, zainstalowanego na przednim
siedzeniu pasażera
w położeniu
"przodem do kierunku jazdy", należy
ustawić fotel samochodu w środko-
wym położeniu wzdłużnym, a opar-
cie wyprostować przy włączonej
poduszce powietrznej pasażera.

Środkowe położenie
wzdłużne

VII
!
108
BEZPIECZEŃSTWO DZIECI

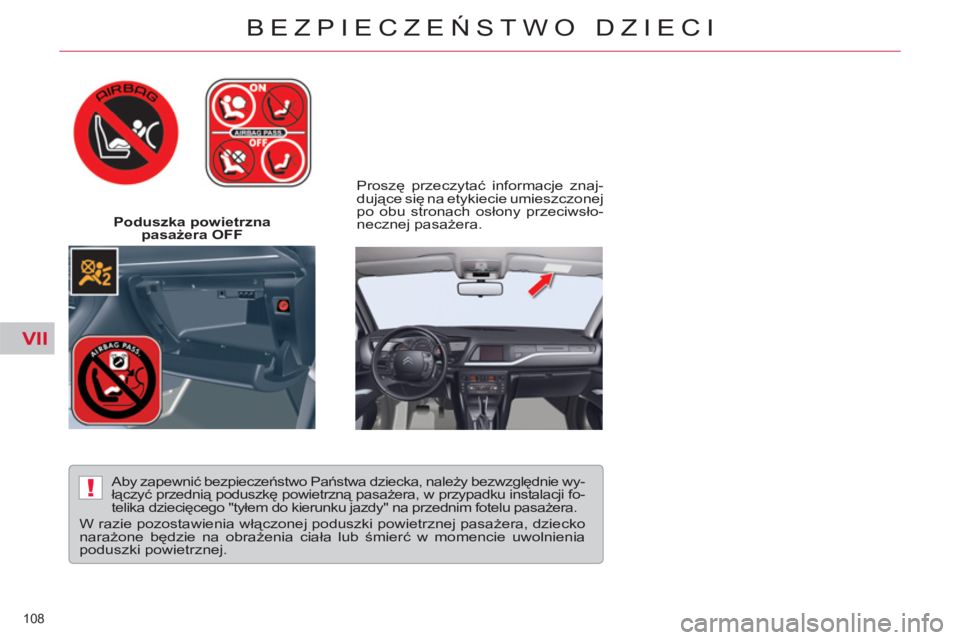

Poduszka powietrzna
pasażera OFF
Proszę przeczytać informacje znaj-
dujące się na etykiecie umieszczonej
po obu stronach osłony przeciwsło-
necznej pasażera.


Aby zapewnić bezpieczeństwo Państwa dziecka, należy bezwzględnie wy-
łączyć przednią poduszkę powietrzną pasażera, w przypadku instalacji fo-
telika dziecięcego "tyłem do kierunku jazdy" na przednim fotelu pasażera.

W razie pozostawienia włączonej poduszki powietrznej pasażera, dziecko
narażone będzie na obrażenia ciała lub śmierć w momencie uwolnienia
poduszki powietrznej.
