CITROEN C5 2012 Libretti Di Uso E manutenzione (in Italian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C5, Model: CITROEN C5 2012Pages: 340, PDF Dimensioni: 39.48 MB
Page 141 of 340
IX
139
GUIDA
CAMBIO MANUALE
PILOTATO A 6 MARCE
)
modalità automatica: leva di se-
lezione in posizione A
,
)
modalità sequenziale: leva di se-
lezione in posizione M
,
)
modalità SPORT
: leva di sele-
zione in posizione A
premendo il
tasto 1
.
Cambio manuale pilotato a sei
marce che offre, a scelta, il confort
dell'automatismo e il piacere dell'in-
serimento manuale delle marce.
Sono quindi proposte due modalità
di guida:
- il funzionamento automatico
per la gestione elettronica delle
marce da parte del cambio,
- il funzionamento manuale
per
l'inserimento sequenziale delle
marce da parte del guidatore,
In modalità automatica, è sempre
possibile cambiare marcia utilizzando
i comandi sotto al volante, ad esem-
pio per effettuare un sorpasso.
Un programma SPORT
è disponi-
bile in modalità automatica per uno
stile di guida più dinamico.
Selezione della modalità
I comandi sotto al volante non con-
sentono di selezionare la folle o di
inserire la retromarcia.
+.
Comando per inserire la marcia
più alta a destra del volante.
)
Premere dietro al comando sotto
al volante "+"
per inserire una
marcia più alta.
-.
Comando per scalare la marcia a
sinistra del volante.
)
Premere dietro al comando sotto
al volante "-"
per inserire una
marcia più bassa.
Comandi sotto al volante
Page 142 of 340
IX
140
GUIDA

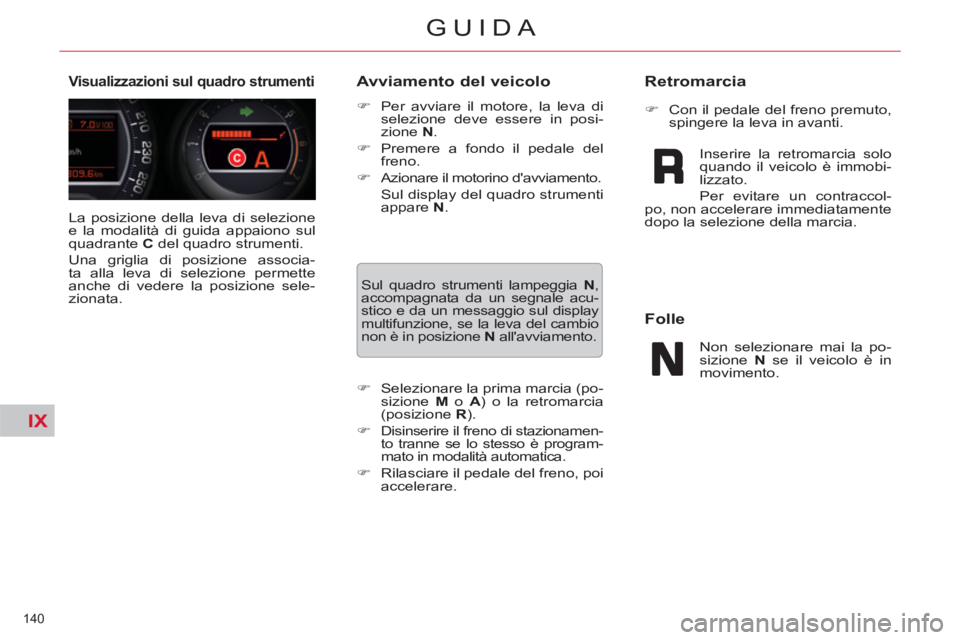

La posizione della leva di selezione
e la modalità di guida appaiono sul
quadrante C
del quadro strumenti.
Una griglia di posizione associa-
ta alla leva di selezione permette
anche di vedere la posizione sele-
zionata.
Visualizzazioni sul quadro strumenti
Avviamento del veicolo
)
Per avviare il motore, la leva di
selezione deve essere in posi-
zione N
.
)
Premere a fondo il pedale del
freno.
)
Azionare il motorino d'avviamento.
Sul display del quadro strumenti
appare N
.
Sul quadro strumenti lampeggia N
,
accompagnata da un segnale acu-
stico e da un messaggio sul display
multifunzione, se la leva del cambio
non è in posizione N
all'avviamento.
)
Selezionare la prima marcia (po-
sizione M
o A
) o la retromarcia
(posizione R
).
)
Disinserire il freno di stazionamen-
to tranne se lo stesso è program-
mato in modalità automatica.
)
Rilasciare il pedale del freno, poi
accelerare.
)
Con il pedale del freno premuto,
spingere la leva in avanti.
Retromarcia
Inserire la retromarcia solo
quando il veicolo è immobi-
lizzato.
Per evitare un contraccol-
po, non accelerare immediatamente
dopo la selezione della marcia.
Folle
Non selezionare mai la po-
sizione N
se il veicolo è in
movimento.
Page 143 of 340
IX
141
GUIDA

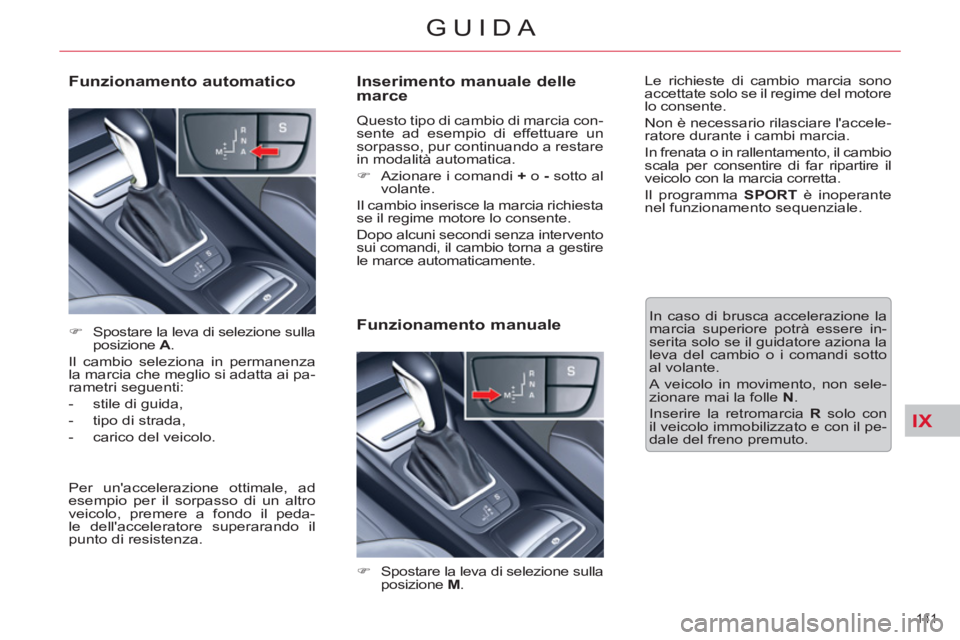

Inserimento manuale delle
marce
Questo tipo di cambio di marcia con-
sente ad esempio di effettuare un
sorpasso, pur continuando a restare
in modalità automatica.
)
Azionare i comandi +
o -
sotto al
volante.
Il cambio inserisce la marcia richiesta
se il regime motore lo consente.
Dopo alcuni secondi senza intervento
sui comandi, il cambio torna a gestire
le marce automaticamente.
)
Spostare la leva di selezione sulla
posizione A
.
Il cambio seleziona in permanenza
la marcia che meglio si adatta ai pa-
rametri seguenti:
- stile di guida,
- tipo di strada,
- carico del veicolo.
Funzionamento automatico
Per un'accelerazione ottimale, ad
esempio per il sorpasso di un altro
veicolo, premere a fondo il peda-
le dell'acceleratore superarando il
punto di resistenza.
)
Spostare la leva di selezione sulla
posizione M
.
Funzionamento manuale
In caso di brusca accelerazione la
marcia superiore potrà essere in-
serita solo se il guidatore aziona la
leva del cambio o i comandi sotto
al volante.
A veicolo in movimento, non sele-
zionare mai la folle N
.
Inserire la retromarcia R
solo con
il veicolo immobilizzato e con il pe-
dale del freno premuto.
Le richieste di cambio marcia sono
accettate solo se il regime del motore
lo consente.
Non è necessario rilasciare l'accele-
ratore durante i cambi marcia.
In frenata o in rallentamento, il cambio
scala per consentire di far ripartire il
veicolo con la marcia corretta.
Il programma SPORT
è inoperante
nel funzionamento sequenziale.
Page 144 of 340
IX
!
142
GUIDA
Se il veicolo è immobilizzato,
con il motore avviato, porta-
re tassativamente la leva del
cambio in folle N
.
Prima di qualsiasi intervento nel
vano motore, verifi care che la leva
del cambio sia in folle N
e il freno di
stazionamento sia inserito.

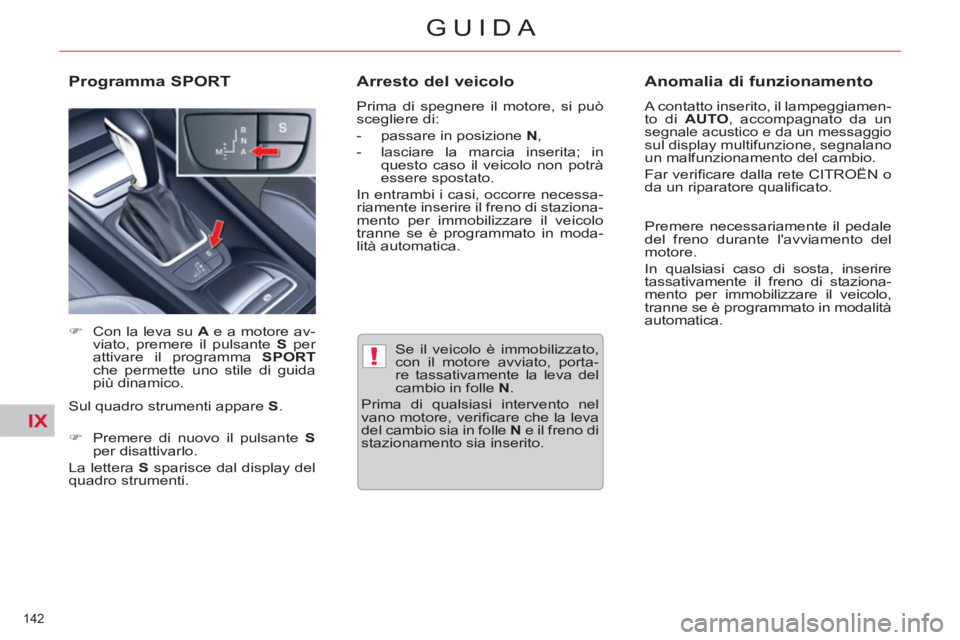

Programma SPORT
Arresto del veicolo
Prima di spegnere il motore, si può
scegliere di:
- passare in posizione N
,
- lasciare la marcia inserita; in
questo caso il veicolo non potrà
essere spostato.
In entrambi i casi, occorre necessa-
riamente inserire il freno di staziona-
mento per immobilizzare il veicolo
tranne se è programmato in moda-
lità automatica.
Anomalia di funzionamento
A contatto inserito, il lampeggiamen-
to di AUTO
, accompagnato da un
segnale acustico e da un messaggio sul display multifunzione, segnalano
un malfunzionamento del cambio.
Far verifi care dalla rete CITROËN o
da un riparatore qualifi cato.
)
Con la leva su A
e a motore av-
viato, premere il pulsante S
per
attivare il programma SPORT
che permette uno stile di guida
più dinamico.
Sul quadro strumenti appare S
.
)
Premere di nuovo il pulsante S
per disattivarlo.
La lettera S
sparisce dal display del
quadro strumenti.
Premere necessariamente il pedale
del freno durante l'avviamento del
motore.
In qualsiasi caso di sosta, inserire
tassativamente il freno di staziona-
mento per immobilizzare il veicolo,
tranne se è programmato in modalità
automatica.
Page 145 of 340
IX!
143
GUIDA

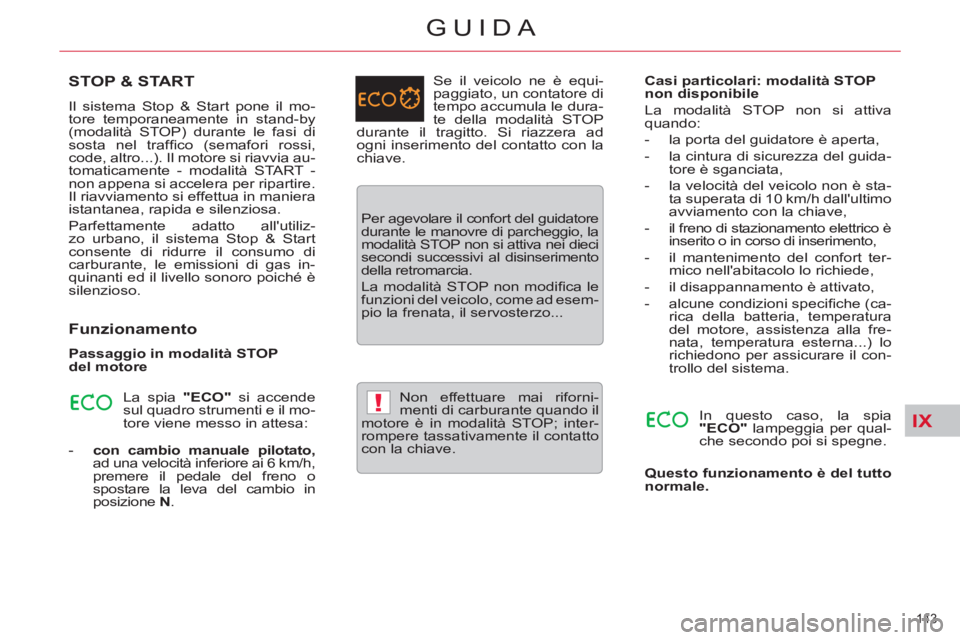

STOP & START
Il sistema Stop & Start pone il mo-
tore temporaneamente in stand-by
(modalità STOP) durante le fasi di
sosta nel traffi co (semafori rossi,
code, altro...). Il motore si riavvia au-
tomaticamente - modalità START -
non appena si accelera per ripartire.
Il riavviamento si effettua in maniera
istantanea, rapida e silenziosa.
Parfettamente adatto all'utiliz-
zo urbano, il sistema Stop & Start
consente di ridurre il consumo di
carburante, le emissioni di gas in-
quinanti ed il livello sonoro poiché è
silenzioso.
Funzionamento
- con cambio manuale pilotato,
ad una velocità inferiore ai 6 km/h,
premere il pedale del freno o
spostare la leva del cambio in
posizione N
.
Passaggio in modalità STOP
del motore
La spia "ECO"
si accende
sul quadro strumenti e il mo-
tore viene messo in attesa: Se il veicolo ne è equi-
paggiato, un contatore di
tempo accumula le dura-
te della modalità STOP
durante il tragitto. Si riazzera ad
ogni inserimento del contatto con la
chiave.
Per agevolare il confort del guidatore
durante le manovre di parcheggio, la
modalità STOP non si attiva nei dieci
secondi successivi al disinserimento
della retromarcia.
La modalità STOP non modifi ca le
funzioni del veicolo, come ad esem-
pio la frenata, il servosterzo...
Non effettuare mai riforni-
menti di carburante quando il
motore è in modalità STOP; inter-
rompere tassativamente il contatto
con la chiave.
Casi particolari: modalità STOP
non disponibile
In questo caso, la spia
"ECO"
lampeggia per qual-
che secondo poi si spegne.
Questo funzionamento è del tutto
normale.
La modalità STOP non si attiva
quando:
- la porta del guidatore è aperta,
- la cintura di sicurezza del guida-
tore è sganciata,
- la velocità del veicolo non è sta-
ta superata di 10 km/h dall'ultimo
avviamento con la chiave,
- il freno di stazionamento elettrico è
inserito o in corso di inserimento,
- il mantenimento del confort ter-
mico nell'abitacolo lo richiede,
- il disappannamento è attivato,
- alcune condizioni specifi che (ca-
rica della batteria, temperatura
del motore, assistenza alla fre-
nata, temperatura esterna...) lo
richiedono per assicurare il con-
trollo del sistema.
Page 146 of 340
IX
144
GUIDA
●
leva delle marce in posizione A
o M
, rilasciare il pedale del freno,
●
oppure leva delle marce in po-
sizione N
e pedale del freno
rilasciato, spostare la leva in po-
sizione A
o M
,
●
oppure inserire la retromarcia.

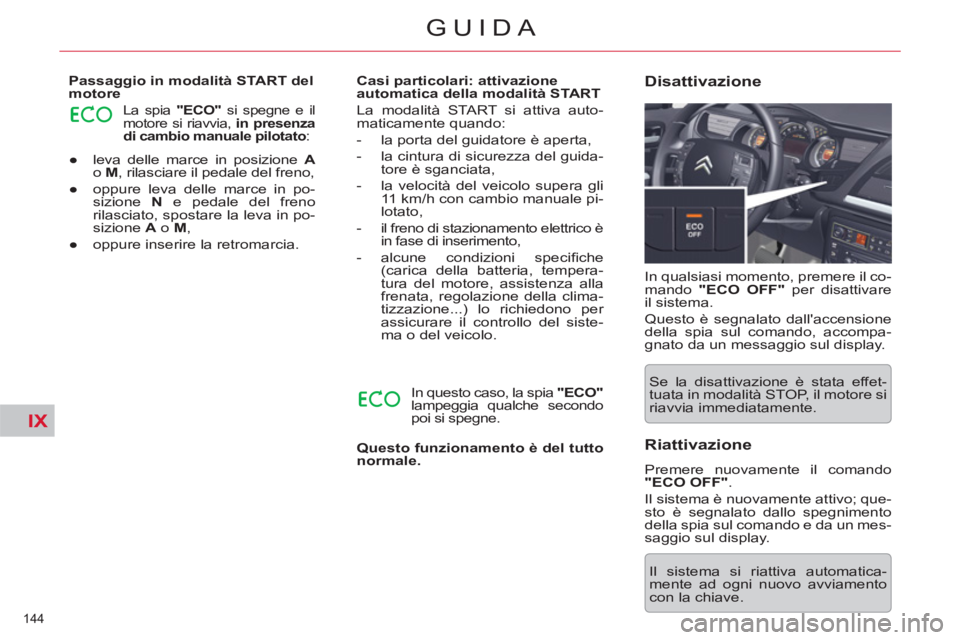

Passaggio in modalità START del
motore
La spia "ECO"
si spegne e il
motore si riavvia, in presenza
di cambio manuale pilotato
:
Casi particolari: attivazione
automatica della modalità START
In questo caso, la spia "ECO"
lampeggia qualche secondo
poi si spegne.
Questo funzionamento è del tutto
normale.
La modalità START si attiva auto-
maticamente quando:
- la porta del guidatore è aperta,
- la cintura di sicurezza del guida-
tore è sganciata,
- la velocità del veicolo supera gli
11 km/h con cambio manuale pi-
lotato,
- il freno di stazionamento elettrico è
in fase di inserimento,
- alcune condizioni specifi che
(carica della batteria, tempera-
tura del motore, assistenza alla
frenata, regolazione della clima-
tizzazione...) lo richiedono per
assicurare il controllo del siste-
ma o del veicolo. In qualsiasi momento, premere il co-
mando "ECO OFF"
per disattivare
il sistema.
Questo è segnalato dall'accensione
della spia sul comando, accompa-
gnato da un messaggio sul display.
Disattivazione
Se la disattivazione è stata effet-
tuata in modalità STOP, il motore si
riavvia immediatamente.
Il sistema si riattiva automatica-
mente ad ogni nuovo avviamento
con la chiave.
Riattivazione
Premere nuovamente il comando
"ECO OFF"
.
Il sistema è nuovamente attivo; que-
sto è segnalato dallo spegnimento
della spia sul comando e da un mes-
saggio sul display.
Page 147 of 340
IX
!
!
145
GUIDA

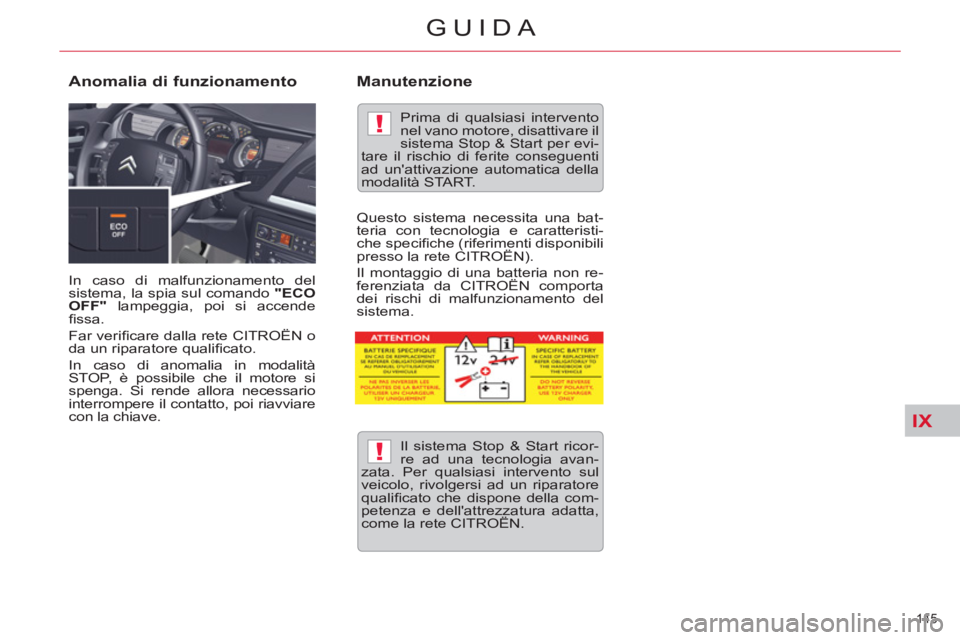

In caso di malfunzionamento del
sistema, la spia sul comando "ECO
OFF"
lampeggia, poi si accende
fi ssa.
Far verifi care dalla rete CITROËN o
da un riparatore qualifi cato.
In caso di anomalia in modalità
STOP, è possibile che il motore si
spenga. Si rende allora necessario
interrompere il contatto, poi riavviare
con la chiave.
Anomalia di funzionamento
Il sistema Stop & Start ricor-
re ad una tecnologia avan-
zata. Per qualsiasi intervento sul
veicolo, rivolgersi ad un riparatore
qualifi cato che dispone della com-
petenza e dell'attrezzatura adatta,
come la rete CITROËN.
Prima di qualsiasi intervento
nel vano motore, disattivare il
sistema Stop & Start per evi-
tare il rischio di ferite conseguenti
ad un'attivazione automatica della
modalità START.
Manutenzione
Questo sistema necessita una bat-
teria con tecnologia e caratteristi-
che specifi che (riferimenti disponibili
presso la rete CITROËN).
Il montaggio di una batteria non re-
ferenziata da CITROËN comporta
dei rischi di malfunzionamento del
sistema.
Page 148 of 340
IX
!
146
GUIDA

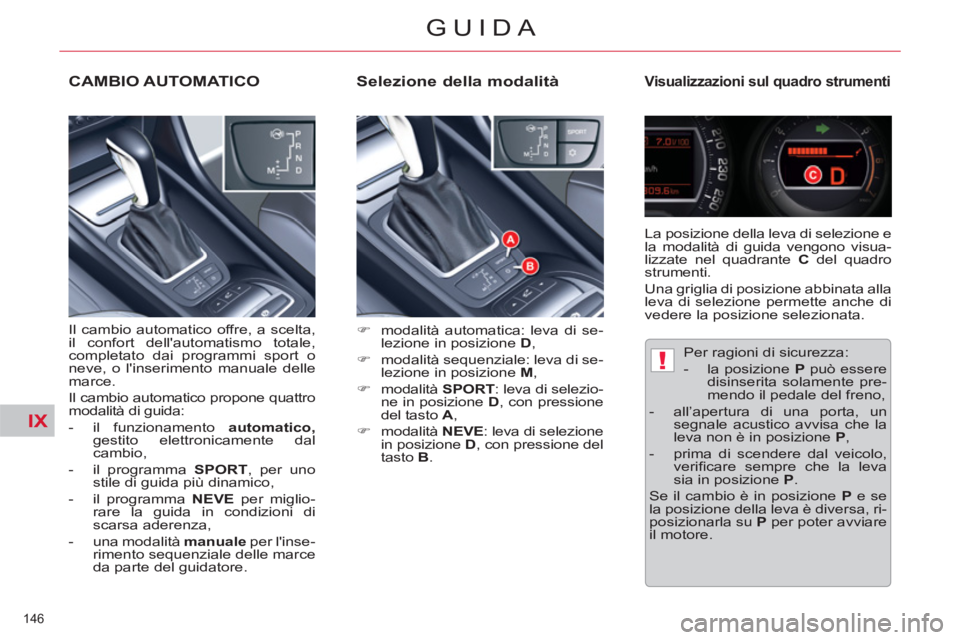

Selezione della modalità
Visualizzazioni sul quadro strumenti
)
modalità automatica: leva di se-
lezione in posizione D
,
)
modalità sequenziale: leva di se-
lezione in posizione M,
)
modalità SPORT
: leva di selezio-
ne in posizione D,
con pressione
del tasto A
,
)
modalità NEVE
: leva di selezione
in posizione D
, con pressione del
tasto B
.
La posizione della leva di selezione e
la modalità di guida vengono visua-
lizzate nel quadrante C
del quadro
strumenti.
Una griglia di posizione abbinata alla
leva di selezione permette anche di
vedere la posizione selezionata.
Per ragioni di sicurezza:
- la posizione P
può essere
disinserita solamente pre-
mendo il pedale del freno,
- all’apertura di una porta, un
segnale acustico avvisa che la
leva non è in posizione P
,
- prima di scendere dal veicolo,
verifi care sempre che la leva
sia in posizione P
.
Se il cambio è in posizione P
e se
la posizione della leva è diversa, ri-
posizionarla su P
per poter avviare
il motore.
CAMBIO AUTOMATICO
Il cambio automatico offre, a scelta,
il confort dell'automatismo totale,
completato dai programmi sport o
neve, o l'inserimento manuale delle
marce.
Il cambio automatico propone quattro
modalità di guida:
- il funzionamento automatico,
gestito elettronicamente dal
cambio,
- il programma SPORT
, per uno
stile di guida più dinamico,
- il programma NEVE
per miglio-
rare la guida in condizioni di
scarsa aderenza,
- una modalità manuale per l'inse-
rimento sequenziale delle marce
da parte del guidatore.
Page 149 of 340
IX
!
147
GUIDA

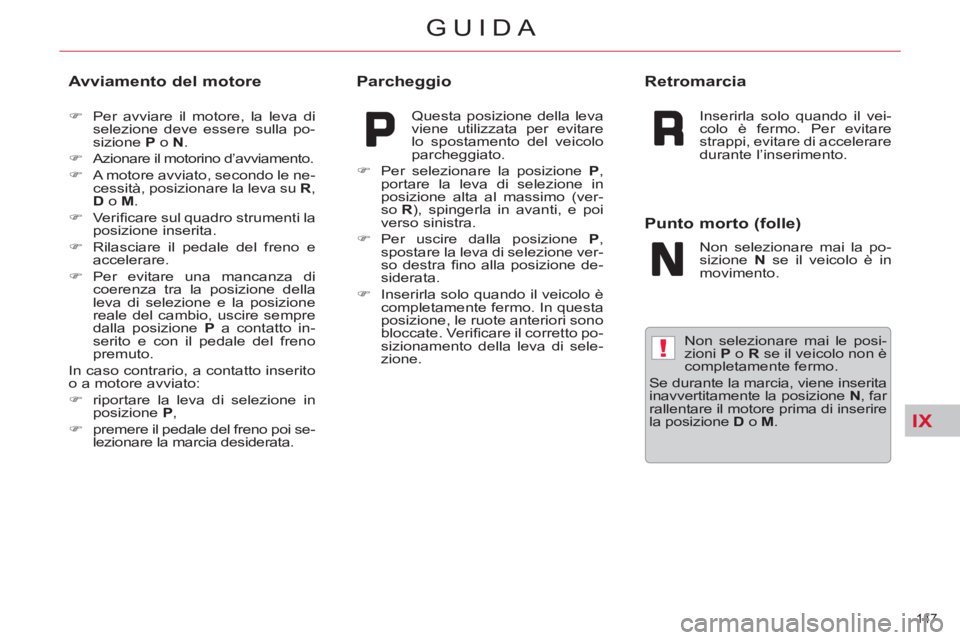

Non selezionare mai le posi-
zioni P
o R
se il veicolo non è
completamente fermo.
Se durante la marcia, viene inserita
inavvertitamente la posizione N
, far
rallentare il motore prima di inserire
la posizione D
o M
.
Avviamento del motore
)
Per avviare il motore, la leva di
selezione deve essere sulla po-
sizione P
o N
.
)
Azionare il motorino d’avviamento.
)
A motore avviato, secondo le ne-
cessità, posizionare la leva su R
,
D
o M
.
)
Verifi care sul quadro strumenti la
posizione inserita.
)
Rilasciare il pedale del freno e
accelerare.
)
Per evitare una mancanza di
coerenza tra la posizione della
leva di selezione e la posizione
reale del cambio, uscire sempre
dalla posizione P
a contatto in-
serito e con il pedale del freno
premuto.
In caso contrario, a contatto inserito
o a motore avviato:
)
riportare la leva di selezione in
posizione P
,
)
premere il pedale del freno poi se-
lezionare la marcia desiderata.
Parcheggio
Questa posizione della leva
viene utilizzata per evitare
lo spostamento del veicolo
parcheggiato.
)
Per selezionare la posizione P
,
portare la leva di selezione in
posizione alta al massimo (ver-
so R
), spingerla in avanti, e poi
verso sinistra.
)
Per uscire dalla posizione P
,
spostare la leva di selezione ver-
so destra fi no alla posizione de-
siderata.
)
Inserirla solo quando il veicolo è
completamente fermo. In questa
posizione, le ruote anteriori sono
bloccate. Verifi care il corretto po-
sizionamento della leva di sele-
zione.
Retromarcia
Inserirla solo quando il vei-
colo è fermo. Per evitare
strappi, evitare di accelerare
durante l’inserimento.
Punto morto (folle)
Non selezionare mai la po-
sizione N
se il veicolo è in
movimento.
Page 150 of 340
IX
148
GUIDA
Funzionamento automatico
)
Spostare la leva in posizione D
.
Il cambio seleziona in perma-
nenza la marcia più adatta ai se-
guenti parametri:
- stile di guida,
- tipo di strada,
- carico del veicolo.
Il cambio funziona senza intervento
da parte del guidatore.
Per alcune manovre (per esempio
il sorpasso), è possibile ottenere
un’accelerazione massima premen-
do a fondo il pedale dell’acceleratore
per superare il punto di resistenza,
con il conseguente passaggio auto-
matico ad una marcia inferiore. In frenata, il cambio potrebbe sca-
lare automaticamente allo scopo di
ottenere un freno motore effi cace.
Quando si rilascia bruscamente il
pedale dell’acceleratore, il cambio
non passerà alla marcia superiore.
Funzionamento manuale
Posizione della leva di selezione per
l’inserimento manuale delle marce.
)
Spostare la leva di selezione in
posizione M
.
)
Premere la leva di selezione ver-
so il simbolo "+"
per inserire la
marcia superiore.
)
Tirare la leva di selezione verso il
simbolo "-"
per inserire la marcia
inferiore.
- A veicolo fermo o a bassa veloci-
tà (ad esempio quando si arriva
ad uno stop) il cambio scala au-
tomaticamente fi no in 1ª.
- In modalità sequenziale, per i
cambi di marcia, non è necessa-
rio rilasciare il pedale dell’acce-
leratore.
- Le richieste di cambio marcia
vengono accettate unicamente
se il regime motore lo permette.
- Durante il funzionamento in mo-
dalità sequenziale, le modalità
SPORT
e NEVE
non sono attive.
