Page 171 of 340
X
!
169
VÉRIFICATIONS

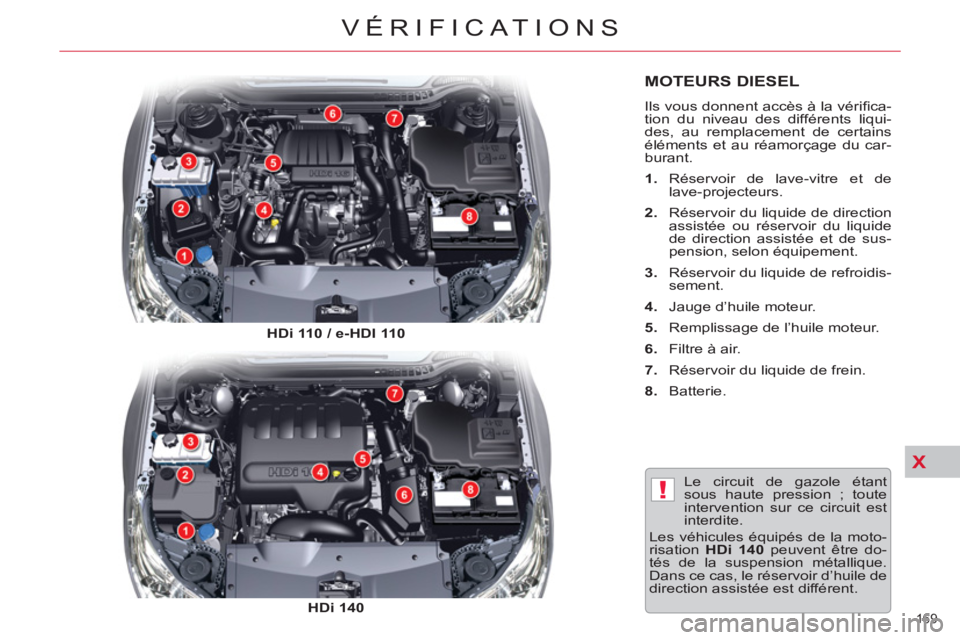

MOTEURS DIESEL
Ils vous donnent accès à la vérifi ca-
tion du niveau des différents liqui-
des, au remplacement de certains
éléments et au réamorçage du car-
burant.
1.
Réservoir de lave-vitre et de
lave-projecteurs.
2.
Réservoir du liquide de direction
assistée ou réservoir du liquide
de direction assistée et de sus-
pension, selon équipement.
3.
Réservoir du liquide de refroidis-
sement.
4.
Jauge d’huile moteur.
5.
Remplissage de l’huile moteur.
6.
Filtre à air.
7.
Réservoir du liquide de frein.
8.
Batterie.
Le circuit de gazole étant
sous haute pression ; toute
intervention sur ce circuit est
interdite.
Les véhicules équipés de la moto-
risation HDi 140
peuvent être do-
tés de la suspension métallique.
Dans ce cas, le réservoir d’huile de
direction assistée est différent.
HDi 110 / e-HDI 110
HDi 140
Page 172 of 340
X!
170
VÉRIFICATIONS

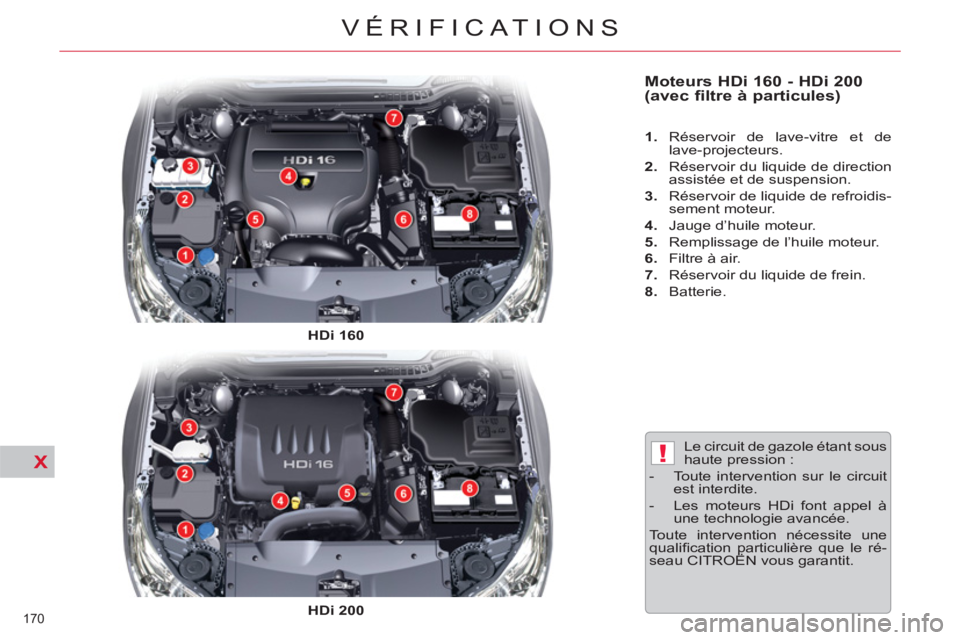

Moteurs HDi 160 - HDi 200
(avec filtre à particules)
1.
Réservoir de lave-vitre et de
lave-projecteurs.
2.
Réservoir du liquide de direction
assistée et de suspension.
3.
Réservoir de liquide de refroidis-
sement moteur.
4.
Jauge d’huile moteur.
5.
Remplissage de l’huile moteur.
6.
Filtre à air.
7.
Réservoir du liquide de frein.
8.
Batterie.
Le circuit de gazole étant sous
haute pression :
- Toute intervention sur le circuit
est interdite.
- Les moteurs HDi font appel à
une technologie avancée.
Toute intervention nécessite une
qualifi cation particulière que le ré-
seau CITROËN vous garantit.
HDi 160
HDi 200

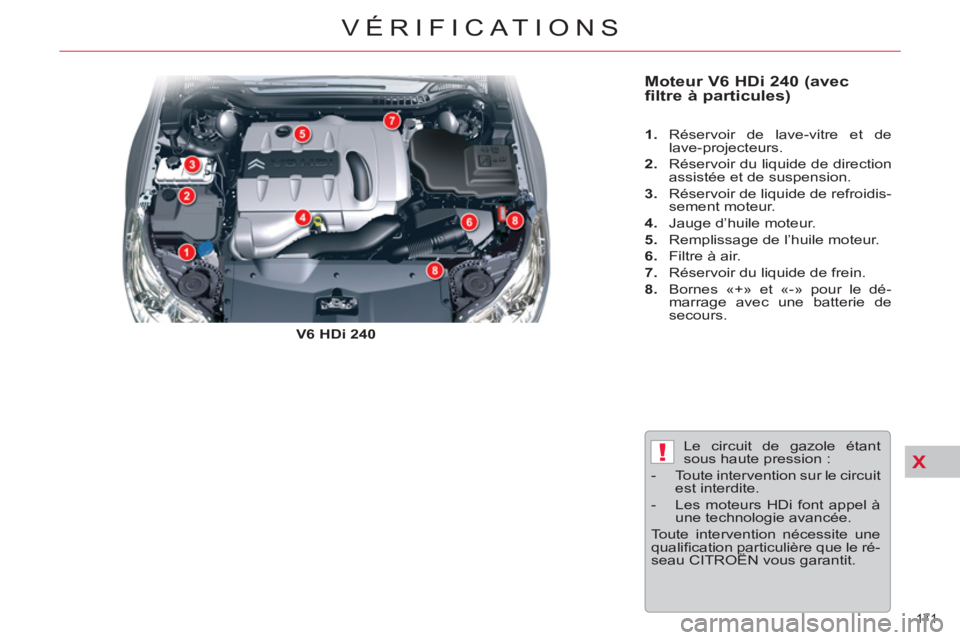

Page 173 of 340
X!
171
VÉRIFICATIONS
Moteur V6 HDi 240 (avec
filtre à particules)
V6 HDi 240
1.
Réservoir de lave-vitre et de
lave-projecteurs.
2.
Réservoir du liquide de direction
assistée et de suspension.
3.
Réservoir de liquide de refroidis-
sement moteur.
4.
Jauge d’huile moteur.
5.
Remplissage de l’huile moteur.
6.
Filtre à air.
7.
Réservoir du liquide de frein.
8.
Bornes «+» et «-» pour le dé-
marrage avec une batterie de
secours.
Le circuit de gazole étant
sous haute pression :
- Toute intervention sur le circuit
est interdite.
- Les moteurs HDi font appel à
une technologie avancée.
Toute intervention nécessite une
qualifi cation particulière que le ré-
seau CITROËN vous garantit.
Page 174 of 340
X!
172
VÉRIFICATIONS

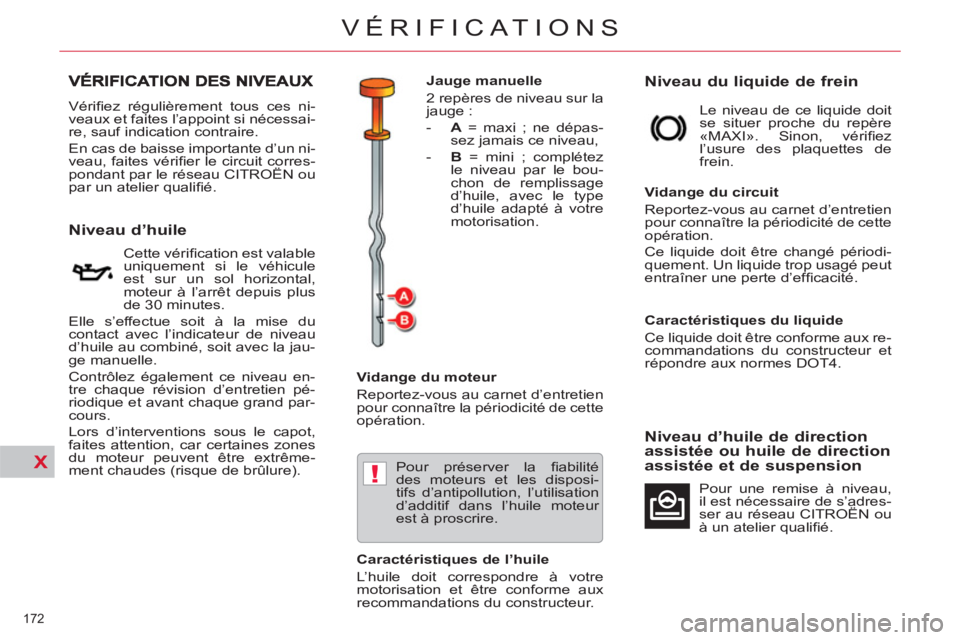

Vérifi ez régulièrement tous ces ni-
veaux et faites l’appoint si nécessai-
re, sauf indication contraire.
En cas de baisse importante d’un ni-
veau, faites vérifi er le circuit corres-
pondant par le réseau CITROËN ou
par un atelier qualifi é.
Niveau d’huile
Vidange du moteur
Reportez-vous au carnet d’entretien
pour connaître la périodicité de cette
opération.
Caractéristiques de l’huile
L’huile doit correspondre à votre
motorisation et être conforme aux
recommandations du constructeur.
Niveau du liquide de frein
Vidange du circuit
Reportez-vous au carnet d’entretien
pour connaître la périodicité de cette
opération.
Ce liquide doit être changé périodi-
quement. Un liquide trop usagé peut
entraîner une perte d’effi cacité.
Caractéristiques du liquide
Ce liquide doit être conforme aux re-
commandations du constructeur et
répondre aux normes DOT4.
Cette vérifi cation est valable
uniquement si le véhicule
est sur un sol horizontal,
moteur à l’arrêt depuis plus
de 30 minutes.
Elle s’effectue soit à la mise du
contact avec l’indicateur de niveau
d’huile au combiné, soit avec la jau-
ge manuelle.
Contrôlez également ce niveau en-
tre chaque révision d’entretien pé-
riodique et avant chaque grand par-
cours.
Lors d’interventions sous le capot,
faites attention, car certaines zones
du moteur peuvent être extrême-
ment chaudes (risque de brûlure). Le niveau de ce liquide doit
se situer proche du repère
«MAXI». Sinon, vérifi ez
l’usure des plaquettes de
frein.
Pour préserver la fi abilité
des moteurs et les disposi-
tifs d’antipollution, l’utilisation
d’additif dans l’huile moteur
est à proscrire.
Niveau d’huile de direction
assistée ou huile de direction
assistée et de suspension
Pour une remise à niveau,
il est nécessaire de s’adres-
ser au réseau CITROËN ou
à un atelier qualifi é.
Jauge manuelle
2 repères de niveau sur la
jauge :
- A
= maxi ; ne dépas-
sez jamais ce niveau,
- B
= mini ; complétez
le niveau par le bou-
chon de remplissage
d’huile, avec le type
d’huile adapté à votre
motorisation.

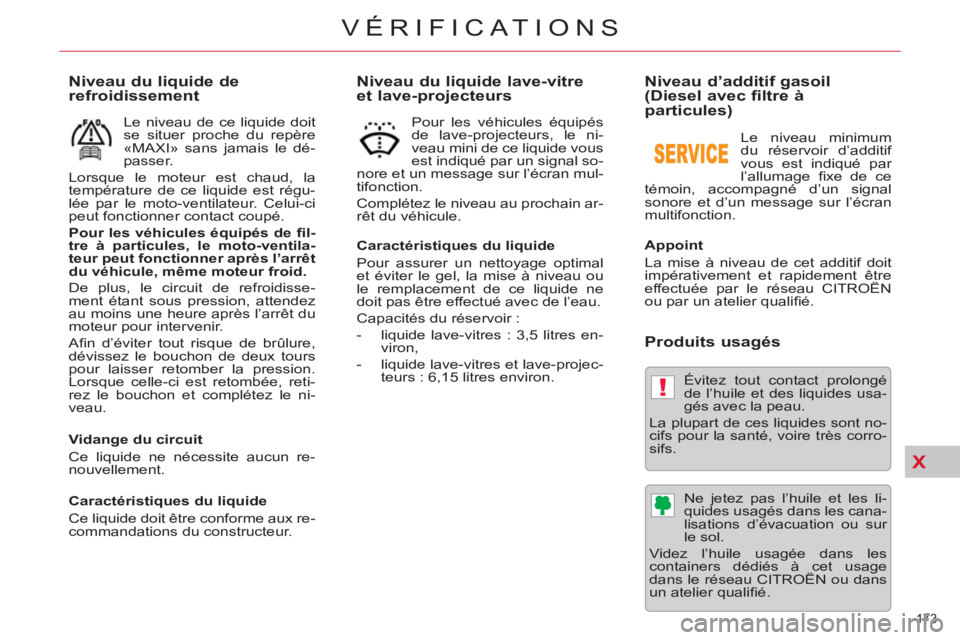

Page 175 of 340
X
!
173
VÉRIFICATIONS
Niveau du liquide lave-vitre
et lave-projecteurs
Caractéristiques du liquide
Pour assurer un nettoyage optimal
et éviter le gel, la mise à niveau ou
le remplacement de ce liquide ne
doit pas être effectué avec de l’eau.
Capacités du réservoir :
- liquide lave-vitres : 3,5 litres en-
viron,
- liquide lave-vitres et lave-projec-
teurs : 6,15 litres environ.
Niveau d’additif gasoil
(Diesel avec filtre à
particules)
Appoint
La mise à niveau de cet additif doit
impérativement et rapidement être
effectuée par le réseau CITROËN
ou par un atelier qualifi é.
Produits usagés
Évitez tout contact prolongé
de l’huile et des liquides usa-
gés avec la peau.
La plupart de ces liquides sont no-
cifs pour la santé, voire très corro-
sifs.
Ne jetez pas l’huile et les li-
quides usagés dans les cana-
lisations d’évacuation ou sur
le sol.
Videz l’huile usagée dans les
containers dédiés à cet usage
dans le réseau CITROËN ou dans
un atelier qualifi é. Pour les véhicules équipés
de lave-projecteurs, le ni-
veau mini de ce liquide vous
est indiqué par un signal so-
nore et un message sur l’écran mul-
tifonction.
Complétez le niveau au prochain ar-
rêt du véhicule.
Niveau du liquide de
refroidissement
Vidange du circuit
Ce liquide ne nécessite aucun re-
nouvellement.
Caractéristiques du liquide
Ce liquide doit être conforme aux re-
commandations du constructeur.
Le niveau de ce liquide doit
se situer proche du repère
«MAXI» sans jamais le dé-
passer.
Lorsque le moteur est chaud, la
température de ce liquide est régu-
lée par le moto-ventilateur. Celui-ci
peut fonctionner contact coupé.
Pour les véhicules équipés de fi l-
tre à particules, le moto-ventila-
teur peut fonctionner après l’arrêt
du véhicule, même moteur froid.
De plus, le circuit de refroidisse-
ment étant sous pression, attendez
au moins une heure après l’arrêt du
moteur pour intervenir.
Afi n d’éviter tout risque de brûlure,
dévissez le bouchon de deux tours
pour laisser retomber la pression.
Lorsque celle-ci est retombée, reti-
rez le bouchon et complétez le ni-
veau. Le niveau minimum
du réservoir d’additif
vous est indiqué par
l’allumage fi xe de ce
témoin, accompagné d’un signal
sonore et d’un message sur l’écran
multifonction.
Page 176 of 340
X
174
VÉRIFICATIONS

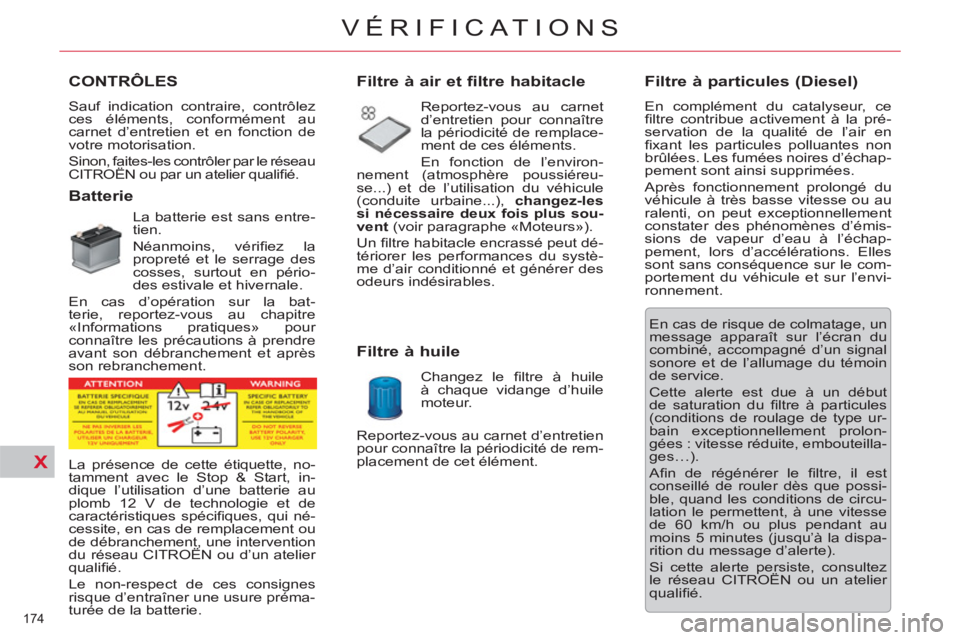

CONTRÔLES
Sauf indication contraire, contrôlez
ces éléments, conformément au
carnet d’entretien et en fonction de
votre motorisation.
Sinon, faites-les contrôler par le réseau
CITROËN ou par un atelier qualifi é.
Batterie
La batterie est sans entre-
tien.
Néanmoins, vérifi ez la
propreté et le serrage des
cosses, surtout en pério-
des estivale et hivernale.
En cas d’opération sur la bat-
terie, reportez-vous au chapitre
«Informations pratiques» pour
connaître les précautions à prendre
avant son débranchement et après
son rebranchement.
Filtre à air et filtre habitacle
Reportez-vous au carnet
d’entretien pour connaître
la périodicité de remplace-
ment de ces éléments.
En fonction de l’environ-
nement (atmosphère poussiéreu-
se...) et de l’utilisation du véhicule
(conduite urbaine...), changez-les
si nécessaire deux fois plus sou-
vent
(voir paragraphe «Moteurs»).
Un fi ltre habitacle encrassé peut dé-
tériorer les performances du systè-
me d’air conditionné et générer des
odeurs indésirables.
Filtre à huile
Changez le fi ltre à huile
à chaque vidange d’huile
moteur.
Filtre à particules (Diesel)
En complément du catalyseur, ce
fi ltre contribue activement à la pré-
servation de la qualité de l’air en
fi xant les particules polluantes non
brûlées. Les fumées noires d’échap-
pement sont ainsi supprimées.
Après fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, on peut exceptionnellement
constater des phénomènes d’émis-
sions de vapeur d’eau à l’échap-
pement, lors d’accélérations. Elles
sont sans conséquence sur le com-
portement du véhicule et sur l’envi-
ronnement.
En cas de risque de colmatage, un
message apparaît sur l’écran du
combiné, accompagné d’un signal
sonore et de l’allumage du témoin
de service.
Cette alerte est due à un début
de saturation du fi ltre à particules
(conditions de roulage de type ur-
bain exceptionnellement prolon-
gées : vitesse réduite, embouteilla-
ges…).
Afi n de régénérer le fi ltre, il est
conseillé de rouler dès que possi-
ble, quand les conditions de circu-
lation le permettent, à une vitesse
de 60 km/h ou plus pendant au
moins 5 minutes (jusqu’à la dispa-
rition du message d’alerte).
Si cette alerte persiste, consultez
le réseau CITROËN ou un atelier
qualifi é. Reportez-vous au carnet d’entretien
pour connaître la périodicité de rem-
placement de cet élément.
La présence de cette étiquette, no-
tamment avec le Stop & Start, in-
dique l’utilisation d’une batterie au
plomb 12 V de technologie et de
caractéristiques spécifi ques, qui né-
cessite, en cas de remplacement ou
de débranchement, une intervention
du réseau CITROËN ou d’un atelier
qualifi é.
Le non-respect de ces consignes
risque d’entraîner une usure préma-
turée de la batterie.
Page 177 of 340
X
!
175
VÉRIFICATIONS

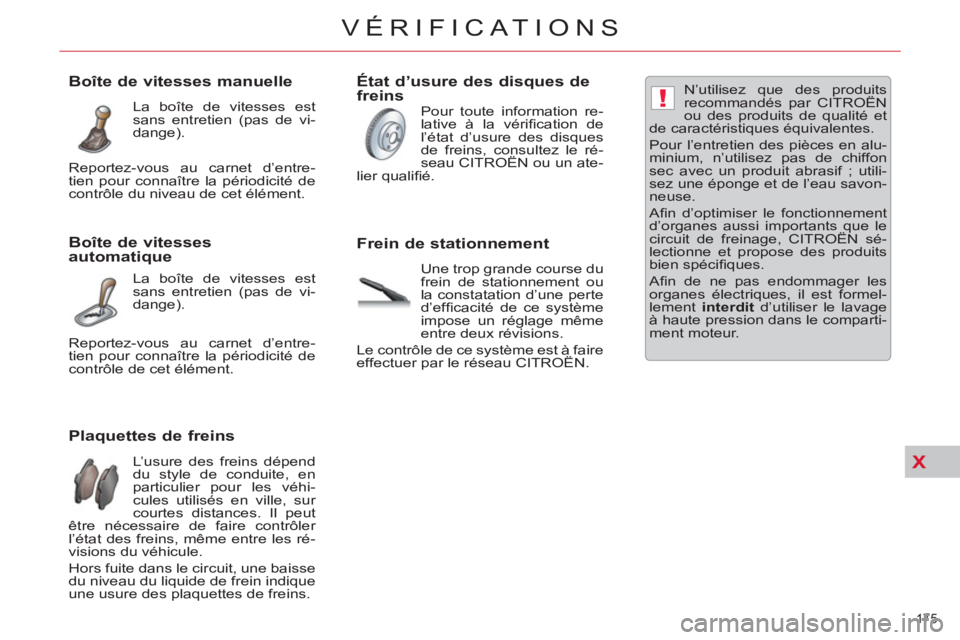

Plaquettes de freins
L’usure des freins dépend
du style de conduite, en
particulier pour les véhi-
cules utilisés en ville, sur
courtes distances. Il peut
être nécessaire de faire contrôler
l’état des freins, même entre les ré-
visions du véhicule.
Hors fuite dans le circuit, une baisse
du niveau du liquide de frein indique
une usure des plaquettes de freins.
Boîte de vitesses manuelle
La boîte de vitesses est
sans entretien (pas de vi-
dange).
Boîte de vitesses
automatique
La boîte de vitesses est
sans entretien (pas de vi-
dange).
État d’usure des disques de
freins
Pour toute information re-
lative à la vérifi cation de
l’état d’usure des disques
de freins, consultez le ré-
seau CITROËN ou un ate-
lier qualifi é.
Frein de stationnement
Une trop grande course du
frein de stationnement ou
la constatation d’une perte
d’effi cacité de ce système
impose un réglage même
entre deux révisions.
Le contrôle de ce système est à faire
effectuer par le réseau CITROËN. N’utilisez que des produits
recommandés par CITROËN
ou des produits de qualité et
de caractéristiques équivalentes.
Pour l’entretien des pièces en alu-
minium, n’utilisez pas de chiffon
sec avec un produit abrasif ; utili-
sez une éponge et de l’eau savon-
neuse.
Afi n d’optimiser le fonctionnement
d’organes aussi importants que le
circuit de freinage, CITROËN sé-
lectionne et propose des produits
bien spécifi ques.
Afi n de ne pas endommager les
organes électriques, il est formel-
lement interdit
d’utiliser le lavage
à haute pression dans le comparti-
ment moteur. Reportez-vous au carnet d’entre-
tien pour connaître la périodicité de
contrôle du niveau de cet élément.
Reportez-vous au carnet d’entre-
tien pour connaître la périodicité de
contrôle de cet élément.
Page 178 of 340
XI
176
INFORMATIONS PRATIQUES

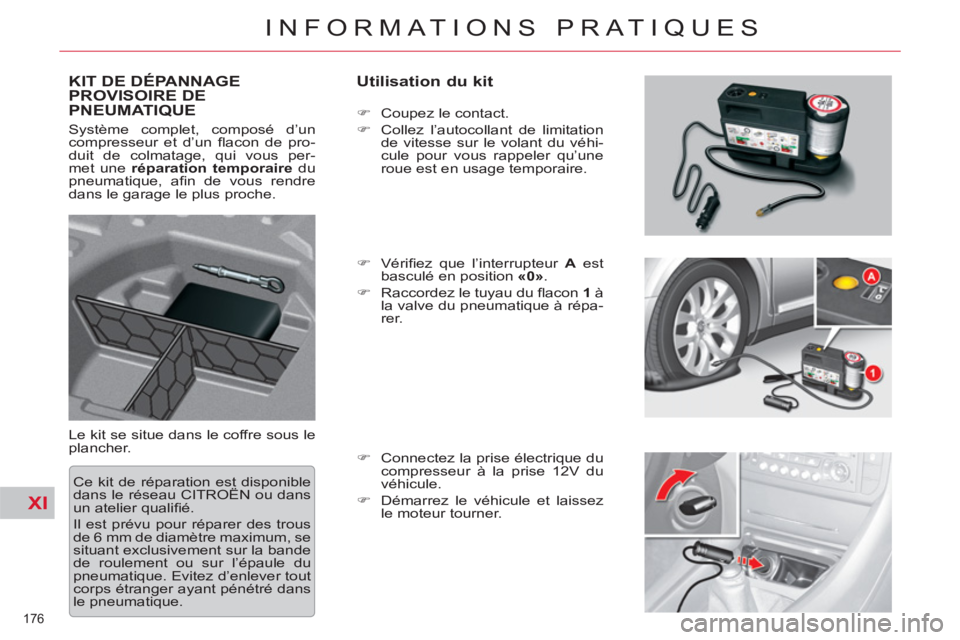

KIT DE DÉPANNAGE PROVISOIRE DEPNEUMATIQUE
Utilisation du kit
Le kit se situe dans le coffre sous le
plancher.
)
Coupez le contact.
)
Collez l’autocollant de limitation
de vitesse sur le volant du véhi-
cule pour vous rappeler qu’une
roue est en usage temporaire.
)
Vérifi ez que l’interrupteur A
est
basculé en position «0»
.
)
Raccordez le tuyau du fl acon 1
à
la valve du pneumatique à répa-
rer.
)
Connectez la prise électrique du
compresseur à la prise 12V du
véhicule.
)
Démarrez le véhicule et laissez
le moteur tourner. Système complet, composé d’un
compresseur et d’un fl acon de pro-
duit de colmatage, qui vous per-
met une réparation temporaire
du
pneumatique, afi n de vous rendre
dans le garage le plus proche.
Ce kit de réparation est disponible
dans le réseau CITROËN ou dans
un atelier qualifi é.
Il est prévu pour réparer des trous
de 6 mm de diamètre maximum, se
situant exclusivement sur la bande
de roulement ou sur l’épaule du
pneumatique. Evitez d’enlever tout
corps étranger ayant pénétré dans
le pneumatique.
Page 179 of 340
XI
!
177
INFORMATIONS PRATIQUES
)

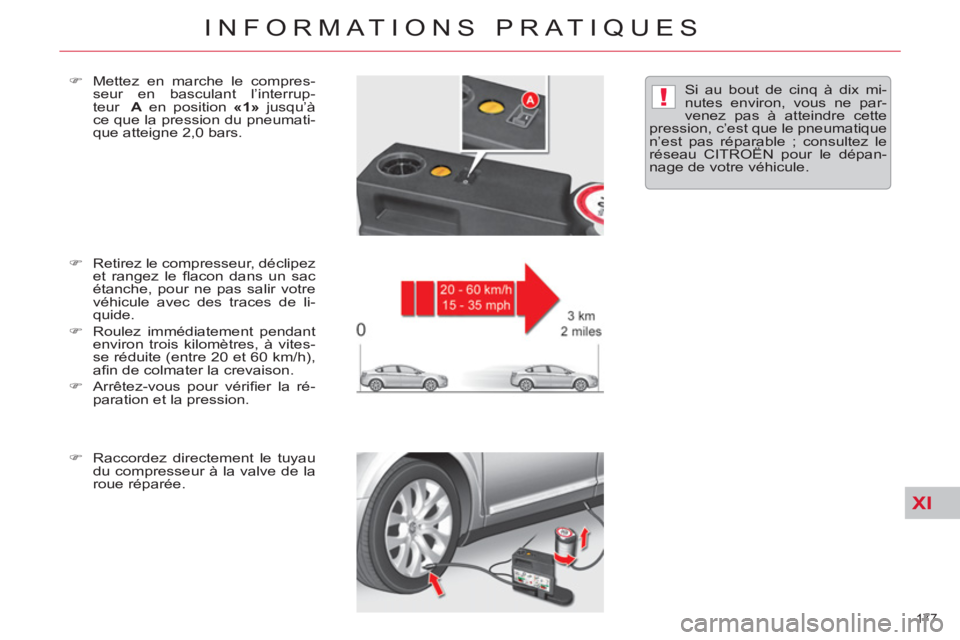

Retirez le compresseur, déclipez
et rangez le fl acon dans un sac
étanche, pour ne pas salir votre
véhicule avec des traces de li-
quide.
)
Roulez immédiatement pendant
environ trois kilomètres, à vites-
se réduite (entre 20 et 60 km/h),
afi n de colmater la crevaison.
)
Arrêtez-vous pour vérifi er la ré-
paration et la pression.
)
Raccordez directement le tuyau
du compresseur à la valve de la
roue réparée.
)
Mettez en marche le compres-
seur en basculant l’interrup-
teur A
en position «1»
jusqu’à
ce que la pression du pneumati-
que atteigne 2,0 bars. Si au bout de cinq à dix mi-
nutes environ, vous ne par-
venez pas à atteindre cette
pression, c’est que le pneumatique
n’est pas réparable ; consultez le
réseau CITROËN pour le dépan-
nage de votre véhicule.
Page 180 of 340
XI
!
178
INFORMATIONS PRATIQUES
)

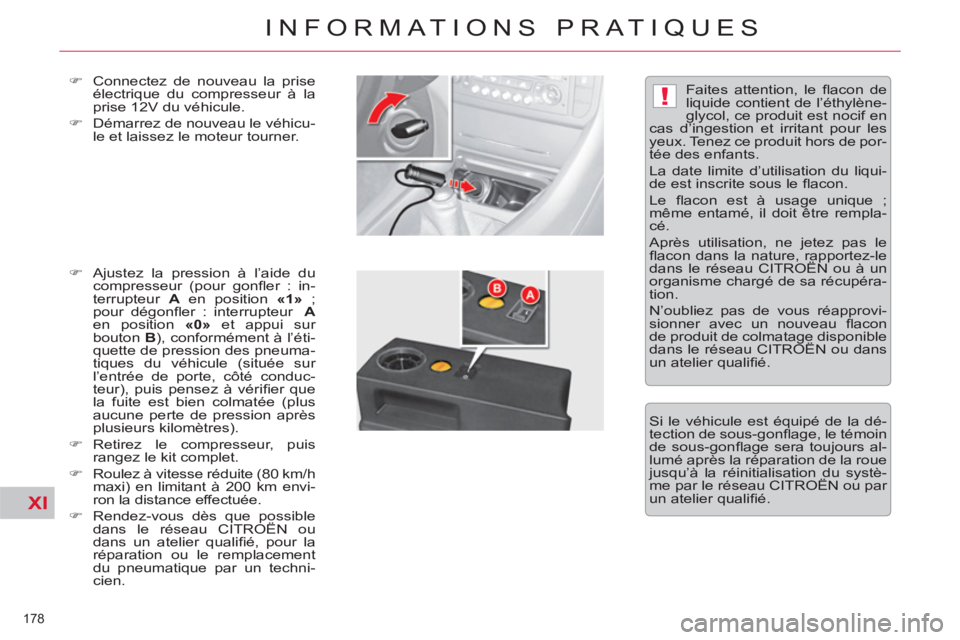

Connectez de nouveau la prise
électrique du compresseur à la
prise 12V du véhicule.
)
Démarrez de nouveau le véhicu-
le et laissez le moteur tourner.
)
Ajustez la pression à l’aide du
compresseur (pour gonfl er : in-
terrupteur A
en position «1»
;
pour dégonfl er : interrupteur A
en position «0»
et appui sur
bouton B
), conformément à l’éti-
quette de pression des pneuma-
tiques du véhicule (située sur
l’entrée de porte, côté conduc-
teur), puis pensez à vérifi er que
la fuite est bien colmatée (plus
aucune perte de pression après
plusieurs kilomètres).
)
Retirez le compresseur, puis
rangez le kit complet.
)
Roulez à vitesse réduite (80 km/h
maxi) en limitant à 200 km envi-
ron la distance effectuée.
)
Rendez-vous dès que possible
dans le réseau CITROËN ou
dans un atelier qualifi é, pour la
réparation ou le remplacement
du pneumatique par un techni-
cien. Faites attention, le fl acon de
liquide contient de l’éthylène-
glycol, ce produit est nocif en
cas d’ingestion et irritant pour les
yeux. Tenez ce produit hors de por-
tée des enfants.
La date limite d’utilisation du liqui-
de est inscrite sous le fl acon.
Le fl acon est à usage unique ;
même entamé, il doit être rempla-
cé.
Après utilisation, ne jetez pas le
fl acon dans la nature, rapportez-le
dans le réseau CITROËN ou à un
organisme chargé de sa récupéra-
tion.
N’oubliez pas de vous réapprovi-
sionner avec un nouveau fl acon
de produit de colmatage disponible
dans le réseau CITROËN ou dans
un atelier qualifi é.
Si le véhicule est équipé de la dé-
tection de sous-gonfl age, le témoin
de sous-gonfl age sera toujours al-
lumé après la réparation de la roue
jusqu’à la réinitialisation du systè-
me par le réseau CITROËN ou par
un atelier qualifi é.
