Page 211 of 340
XII

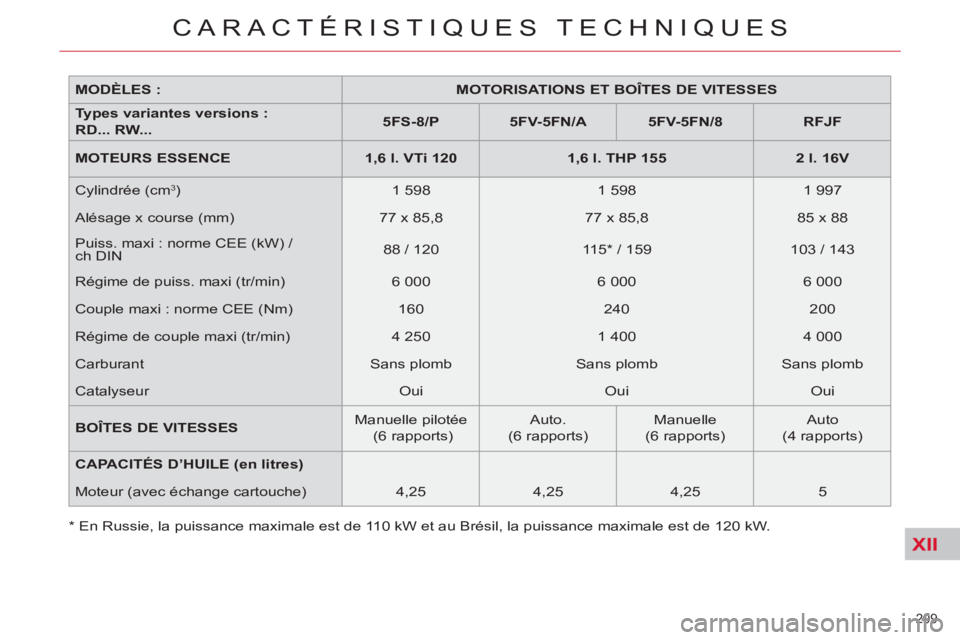

MODÈLES :
MOTORISATIONS ET BOÎTES DE VITESSES
Types variantes versions :
RD... RW...
5FS-8/P
5FV-5FN/A
5FV-5FN/8
RFJF
MOTEURS ESSENCE
1,6 l. VTi 120
1,6 l. THP 155
2 l. 16V
Cylindrée (cm
3
)
1 598
1 598
1 997
Alésage x course (mm)
77 x 85,8
77 x 85,8
85 x 88
Puiss. maxi : norme CEE (kW) /
ch DIN
88 / 120
11 5 * / 159
103 / 143
Régime de puiss. maxi (tr/min)
6 000
6 000
6 000
Couple maxi : norme CEE (Nm)
160
240
200
Régime de couple maxi (tr/min)
4 250
1 400
4 000
Carburant
Sans plomb
Sans plomb
Sans plomb
Catalyseur
Oui
Oui
Oui
BOÎTES DE VITESSES
Manuelle pilotée
(6 rapports)
Auto.
(6 rapports)
Manuelle
(6 rapports)
Auto
(4 rapports)
CAPACITÉS D’HUILE (en litres)
Moteur (avec échange cartouche)
4,25
4,25
4,25
5
*
En Russie, la puissance maximale est de 110 kW et au Brésil, la puissance maximale est de 120 kW.
209
CARACTÉRISTIQUES TECHNIQUES
Page 212 of 340
XII
210
CARACTÉRISTIQUES TECHNIQUES
MASSES ET CHARGES REMORQUABLES (BERLINE) en kg
Moteurs essence
1,6 l. VTi 120
1,6 l. THP 155
2 l. 16V
Boîtes de vitesses
Manuelle pilotée
Auto.
Manuelle
Auto.
Types variantes versions :
RD...
5FS-8/P
5FV-5FN/A
5FV-5FN/8
RFJF
- Masse à vide
1 425
1 515
1 471
1 583
- Masse en ordre de marche
1 500
1 590
1 546
1 658
- Masse maximale
techniquement admissible en
charge (MTAC)
2 018
2 026
2 065
2 090
- Masse totale roulante autorisée
(MTRA)
3 318
3 526
3 565
3 590
- Remorque freinée (dans la
limite du MTRA)
en pente 10% ou 12%
1 300
1 500
1 500
1 500
- Remorque freinée * (avec
report de charge dans la limite
du MTRA)
1 570
1 710
1 730
1 720
- Remorque non freinée
750
750
750
750
- Poids recommandé sur fl èche
64
69
70
69
Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1 000 mètres ; la
charge remorquable mentionnée doit être réduite de 10% par paliers de 1 000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur
dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le mo-
teur ; lorsque la température extérieure est supérieure à 37°C, limiter la masse remorquée. *
La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le
MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Page 213 of 340
XII
211
CARACTÉRISTIQUES TECHNIQUES

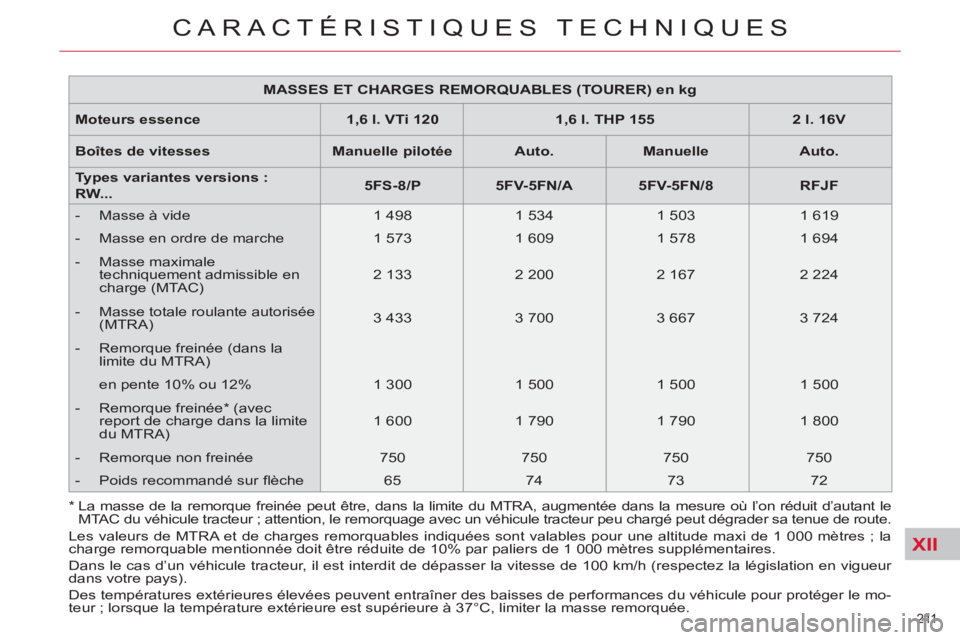

MASSES ET CHARGES REMORQUABLES (TOURER) en kg
Moteurs essence
1,6 l. VTi 120
1,6 l. THP 155
2 l. 16V
Boîtes de vitesses
Manuelle pilotée
Auto.
Manuelle
Auto.
Types variantes versions :
RW...
5FS-8/P
5FV-5FN/A
5FV-5FN/8
RFJF
- Masse à vide
1 498
1 534
1 503
1 619
- Masse en ordre de marche
1 573
1 609
1 578
1 694
- Masse maximale
techniquement admissible en
charge (MTAC)
2 133
2 200
2 167
2 224
- Masse totale roulante autorisée
(MTRA)
3 433
3 700
3 667
3 724
- Remorque freinée (dans la
limite du MTRA)
en pente 10% ou 12%
1 300
1 500
1 500
1 500
- Remorque freinée * (avec
report de charge dans la limite
du MTRA)
1 600
1 790
1 790
1 800
- Remorque non freinée
750
750
750
750
- Poids recommandé sur fl èche
65
74
73
72
Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1 000 mètres ; la
charge remorquable mentionnée doit être réduite de 10% par paliers de 1 000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur
dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le mo-
teur ; lorsque la température extérieure est supérieure à 37°C, limiter la masse remorquée.
* La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le
MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Page 214 of 340
XII
212
CARACTÉRISTIQUES TECHNIQUES
*
En Belgique, la puissance maximale est de 100 kW.

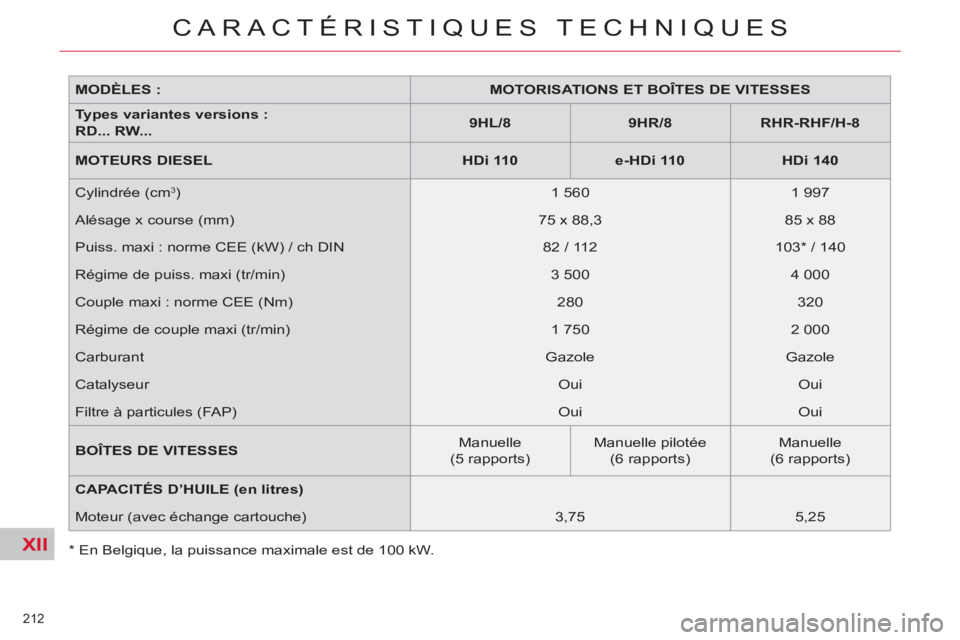

MODÈLES :
MOTORISATIONS ET BOÎTES DE VITESSES
Types variantes versions :
RD... RW...
9HL/8
9HR/8
RHR-RHF/H-8
MOTEURS DIESEL
HDi 110
e-HDi 110
HDi 140
Cylindrée (cm
3
)
1 560
1 997
Alésage x course (mm)
75 x 88,3
85 x 88
Puiss. maxi : norme CEE (kW) / ch DIN
82 / 112
103 * / 140
Régime de puiss. maxi (tr/min)
3 500
4 000
Couple maxi : norme CEE (Nm)
280
320
Régime de couple maxi (tr/min)
1 750
2 000
Carburant
Gazole
Gazole
Catalyseur
Oui
Oui
Filtre à particules (FAP)
Oui
Oui
BOÎTES DE VITESSES
Manuelle
(5 rapports)
Manuelle pilotée
(6 rapports)
Manuelle
(6 rapports)
CAPACITÉS D’HUILE (en litres)
Moteur (avec échange cartouche)
3,75
5,25
Page 215 of 340
XII
213
CARACTÉRISTIQUES TECHNIQUES

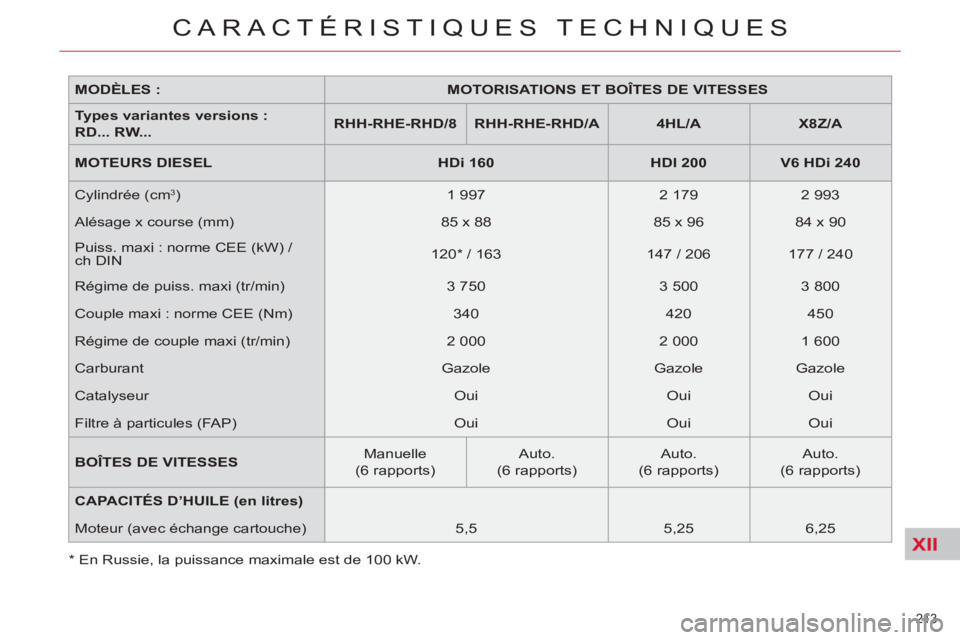

MODÈLES :
MOTORISATIONS ET BOÎTES DE VITESSES
Types variantes versions :
RD... RW...
RHH-RHE-RHD/8
RHH-RHE-RHD/A
4HL/A
X8Z/A
MOTEURS DIESEL
HDi 160
HDI 200
V6 HDi 240
Cylindrée (cm
3
)
1 997
2 179
2 993
Alésage x course (mm)
85 x 88
85 x 96
84 x 90
Puiss. maxi : norme CEE (kW) /
ch DIN
120 * / 163
147 / 206
177 / 240
Régime de puiss. maxi (tr/min)
3 750
3 500
3 800
Couple maxi : norme CEE (Nm)
340
420
450
Régime de couple maxi (tr/min)
2 000
2 000
1 600
Carburant
Gazole
Gazole
Gazole
Catalyseur
Oui
Oui
Oui
Filtre à particules (FAP)
Oui
Oui
Oui
BOÎTES DE VITESSES
Manuelle
(6 rapports)
Auto.
(6 rapports)
Auto.
(6 rapports)
Auto.
(6 rapports)
CAPACITÉS D’HUILE (en litres)
Moteur (avec échange cartouche)
5,5
5,25
6,25
*
En Russie, la puissance maximale est de 100 kW.
Page 216 of 340
XII
214
CARACTÉRISTIQUES TECHNIQUES

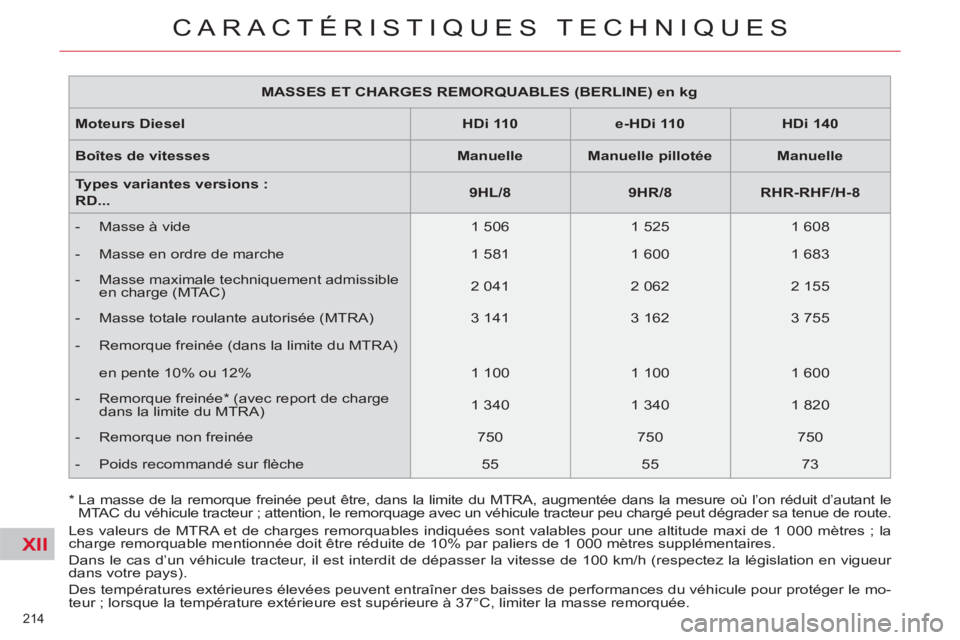

MASSES ET CHARGES REMORQUABLES (BERLINE) en kg
Moteurs Diesel
HDi 110
e-HDi 110
HDi 140
Boîtes de vitesses
Manuelle
Manuelle pillotée
Manuelle
Types variantes versions :
RD...
9HL/8
9HR/8
RHR-RHF/H-8
- Masse à vide
1 506
1 525
1 608
- Masse en ordre de marche
1 581
1 600
1 683
- Masse maximale techniquement admissible
en charge (MTAC)
2 041
2 062
2 155
- Masse totale roulante autorisée (MTRA)
3 141
3 162
3 755
- Remorque freinée (dans la limite du MTRA)
en pente 10% ou 12%
1 100
1 100
1 600
- Remorque freinée * (avec report de charge
dans la limite du MTRA)
1 340
1 340
1 820
- Remorque non freinée
750
750
750
- Poids recommandé sur fl èche
55
55
73
Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1 000 mètres ; la
charge remorquable mentionnée doit être réduite de 10% par paliers de 1 000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur
dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le mo-
teur ; lorsque la température extérieure est supérieure à 37°C, limiter la masse remorquée.
* La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le
MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Page 217 of 340
XII
215
CARACTÉRISTIQUES TECHNIQUES
MASSES ET CHARGES REMORQUABLES (BERLINE) en kg
Moteurs Diesel
HDi 160
HDi 200
V6 HDi 240
Boîtes de vitesses
Manuelle
Auto.
Auto.
Auto.
Types variantes versions :
RD...
RHH-RHE-
RHD/8
RHH-RHE-
RHD/A
4HL/A
X8Z/A
- Masse à vide
1 563
1 609
1 731
1 766
- Masse en ordre de marche
1 638
1 684
1 806
1 841
- Masse maximale techniquement admissible
en charge (MTAC)
2 156
2 190
2 231
2 276
- Masse totale roulante autorisée (MTRA)
3 656
3 290
3 831
3 676
- Remorque freinée (dans la limite du MTRA)
en pente 10% ou 12%
1 500
1 100
1 600
1 400
- Remorque freinée * (avec report de charge
dans la limite du MTRA)
1 740
1 390
1 820
1 650
- Remorque non freinée
750
750
750
- Poids recommandé sur fl èche
70
57
73
67
Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1 000 mètres ; la
charge remorquable mentionnée doit être réduite de 10% par paliers de 1 000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur
dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le mo-
teur ; lorsque la température extérieure est supérieure à 37°C, limiter la masse remorquée.
* La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le
MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Page 218 of 340
XII
216
CARACTÉRISTIQUES TECHNIQUES
MASSES ET CHARGES REMORQUABLES (TOURER) en kg
Moteurs Diesel
HDi 110
e-HDi 110
HDi 140
Boîtes de vitesses
Manuelle
Manuelle pilotée
Manuelle
Types variantes versions :
RW...
9HL/8
9HR/8
RHR-RHF/H-8
- Masse à vide
1 538
1 540
1 655
- Masse en ordre de marche
1 613
1 615
1 730
- Masse maximale techniquement admissible
en charge (MTAC)
2 153
2 174
2 276
- Masse totale roulante autorisée (MTRA)
3 153
3 174
3 776
- Remorque freinée (dans la limite du MTRA)
en pente 10% ou 12%
1 000
1 000
1 500
- Remorque freinée * (avec report de charge
dans la limite du MTRA)
1 300
1 300
1 800
- Remorque non freinée
750
750
750
- Poids recommandé sur fl èche
53
54
72
Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1 000 mètres ; la
charge remorquable mentionnée doit être réduite de 10% par paliers de 1 000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur
dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le mo-
teur ; lorsque la température extérieure est supérieure à 37°C, limiter la masse remorquée.
* La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le
MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Page 219 of 340
XII
217
CARACTÉRISTIQUES TECHNIQUES

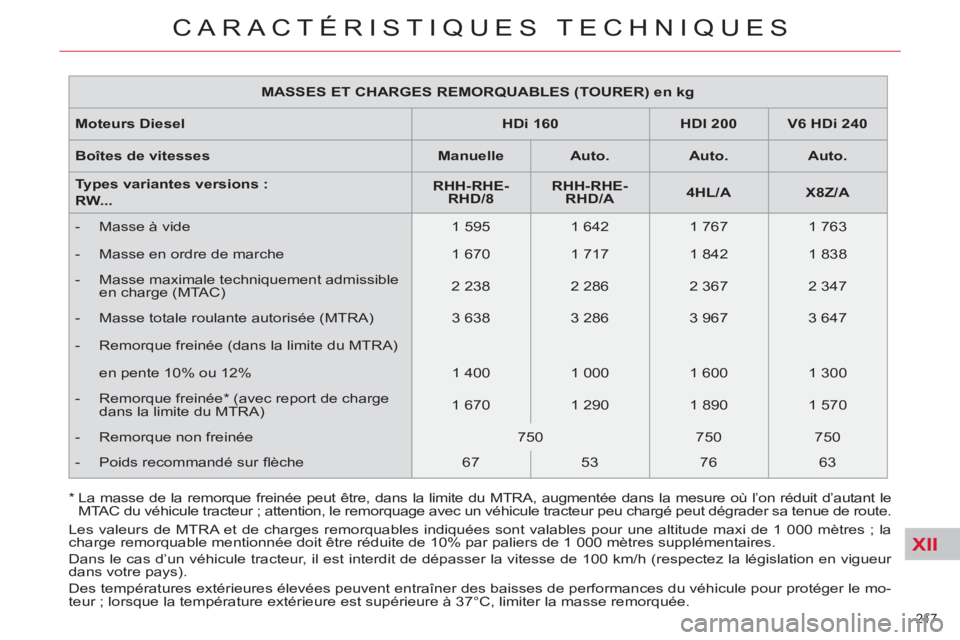

MASSES ET CHARGES REMORQUABLES (TOURER) en kg
Moteurs Diesel
HDi 160
HDI 200
V6 HDi 240
Boîtes de vitesses
Manuelle
Auto.
Auto.
Auto.
Types variantes versions :
RW...
RHH-RHE-
RHD/8
RHH-RHE-
RHD/A
4HL/A
X8Z/A
- Masse à vide
1 595
1 642
1 767
1 763
- Masse en ordre de marche
1 670
1 717
1 842
1 838
- Masse maximale techniquement admissible
en charge (MTAC)
2 238
2 286
2 367
2 347
- Masse totale roulante autorisée (MTRA)
3 638
3 286
3 967
3 647
- Remorque freinée (dans la limite du MTRA)
en pente 10% ou 12%
1 400
1 000
1 600
1 300
- Remorque freinée * (avec report de charge
dans la limite du MTRA)
1 670
1 290
1 890
1 570
- Remorque non freinée
750
750
750
- Poids recommandé sur fl èche
67
53
76
63
Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1 000 mètres ; la
charge remorquable mentionnée doit être réduite de 10% par paliers de 1 000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur
dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le mo-
teur ; lorsque la température extérieure est supérieure à 37°C, limiter la masse remorquée. *
La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le
MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Page 220 of 340
XII
218
CARACTÉRISTIQUES TECHNIQUES
Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la
charge remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le mo-
teur ; lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.
*
La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).
**
Le dépassement de la masse techniquement admissible sur l’essieu arrière quand le véhicule est tracteur entraîne une
limitation de vitesse à 80 km/h tel que le défi nit le point 2.7 de la Directive européenne.
***
Le dépassement de la masse techniquement admissible quand le véhicule est tracteur entraîne une limitation de vi-
tesse à 80 km/h tel que le défi nit le point 2.7 de la Directive européenne.
****
Valeur maximale de remorque freinée dans la limite du MTRA ; attention, le remorquage avec un véhicule tracteur
peu chargé peut dégrader sa tenue de route.

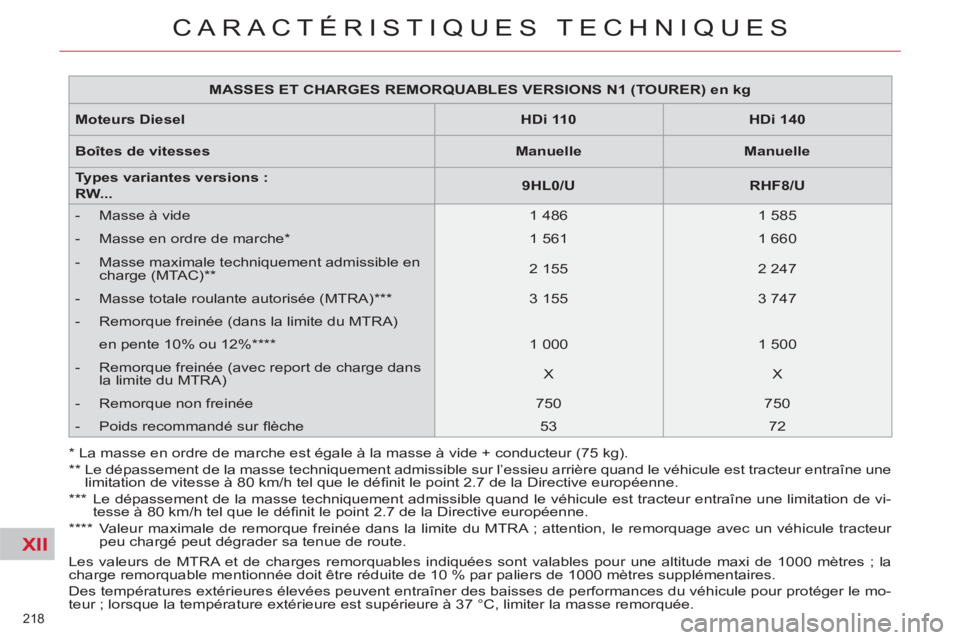

MASSES ET CHARGES REMORQUABLES VERSIONS N1 (TOURER) en kg
Moteurs Diesel
HDi 110
HDi 140
Boîtes de vitesses
Manuelle
Manuelle
Types variantes versions :
RW...
9HL0/U
RHF8/U
- Masse à vide
1 486
1 585
- Masse en ordre de marche *
1 561
1 660
- Masse maximale techniquement admissible en
charge (MTAC) **
2 155
2 247
- Masse totale roulante autorisée (MTRA) ***
3 155
3 747
- Remorque freinée (dans la limite du MTRA)
en pente 10% ou 12% ****
1 000
1 500
- Remorque freinée (avec report de charge dans
la limite du MTRA)
X
X
- Remorque non freinée
750
750
- Poids recommandé sur fl èche
53
72
