CITROEN C5 2015 Libretti Di Uso E manutenzione (in Italian)
Manufacturer: CITROEN, Model Year: 2015, Model line: C5, Model: CITROEN C5 2015Pages: 344, PDF Dimensioni: 12.94 MB
Page 41 of 344
39
C5_it_Chap02_ouverture_ed01-2014

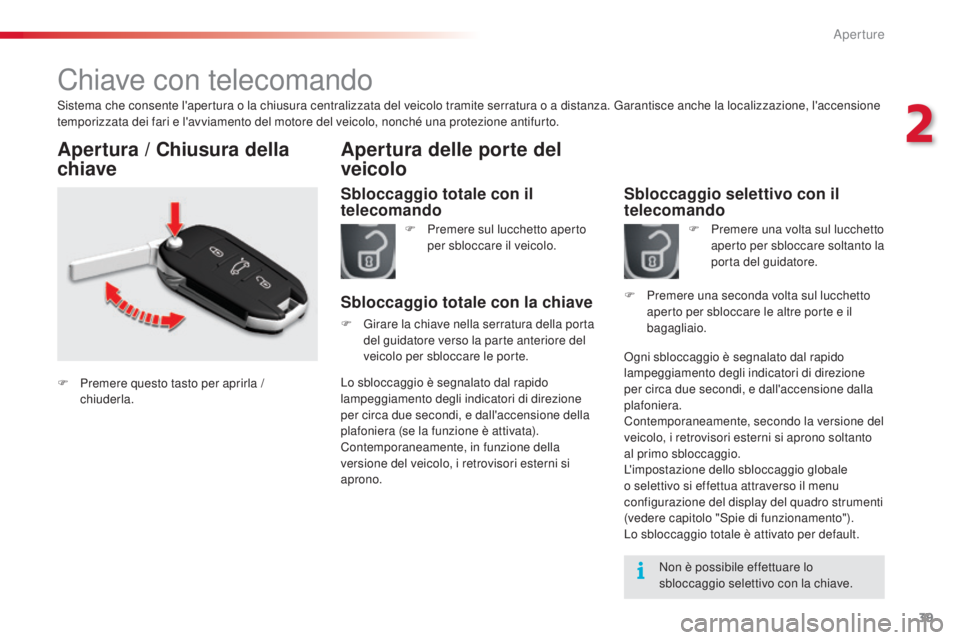

Chiave con telecomando
sistema che consente l'apertura o la chiusura centralizzata del veicolo tramite serratura o a distanza. Garantisce anche la localizzazione, l'accensione
temporizzata dei fari e l'avviamento del motore del veicolo, nonché una protezione antifurto.
Apertura / Chiusura della
chiave
Sbloccaggio totale con il
telecomando
Apertura delle porte del
veicolo
F Premere sul lucchetto aperto per sbloccare il veicolo.
Sbloccaggio totale con la chiave
F Girare la chiave nella serratura della porta del guidatore verso la parte anteriore del
veicolo per sbloccare le porte.
Sbloccaggio selettivo con il
telecomando
F Premere una volta sul lucchetto aperto per sbloccare soltanto la
porta del guidatore.
og
ni sbloccaggio è segnalato dal rapido
lampeggiamento degli indicatori di direzione
per circa due secondi, e dall'accensione dalla
plafoniera.
Contemporaneamente, secondo la versione del
veicolo, i retrovisori esterni si aprono soltanto
al primo sbloccaggio.
L'impostazione dello sbloccaggio globale
o selettivo si effettua attraverso il menu
configurazione del display del quadro strumenti
(vedere capitolo "
sp
ie di funzionamento").
Lo sbloccaggio totale è attivato per default. F
P
remere una seconda volta sul lucchetto
aperto per sbloccare le altre porte e il
bagagliaio.
Non è possibile effettuare lo
sbloccaggio selettivo con la chiave.
Lo sbloccaggio è segnalato dal rapido
lampeggiamento degli indicatori di direzione
per circa due secondi, e dall'accensione della
plafoniera (se la funzione è attivata).
Contemporaneamente, in funzione della
versione del veicolo, i retrovisori esterni si
aprono.
F
P
remere questo tasto per aprirla /
chiuderla.
2
aperture
Page 42 of 344
40
C5_it_Chap02_ouverture_ed01-2014

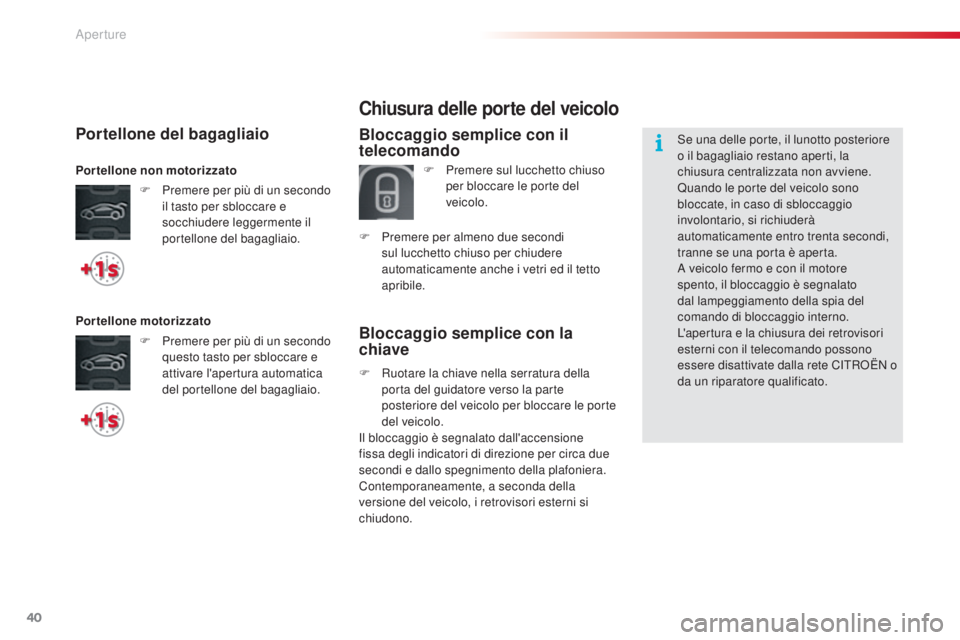

Bloccaggio semplice con la
chiave
Chiusura delle porte del veicolo
Bloccaggio semplice con il
telecomando
F Premere sul lucchetto chiuso per bloccare le porte del
veicolo.
F
P
remere per almeno due secondi
sul lucchetto chiuso per chiudere
automaticamente anche i vetri ed il tetto
apribile.
se u
na delle porte, il lunotto posteriore
o il bagagliaio restano aperti, la
chiusura centralizzata non avviene.
Quando le porte del veicolo sono
bloccate, in caso di sbloccaggio
involontario, si richiuderà
automaticamente entro trenta secondi,
tranne se una porta è aperta.
a
veicolo fermo e con il motore
spento, il bloccaggio è segnalato
dal lampeggiamento della spia del
comando di bloccaggio interno.
L'apertura e la chiusura dei retrovisori
esterni con il telecomando possono
essere disattivate dalla rete C
iT
R
oË
N o
da un riparatore qualificato.
F
R
uotare la chiave nella serratura della
porta del guidatore verso la parte
posteriore del veicolo per bloccare le porte
del veicolo.
il
bloccaggio è segnalato dall'accensione
fissa degli indicatori di direzione per circa due
secondi e dallo spegnimento della plafoniera.
Contemporaneamente, a seconda della
versione del veicolo, i retrovisori esterni si
chiudono.
Portellone del bagagliaio
F Premere per più di un secondo il tasto per sbloccare e
socchiudere leggermente il
portellone del bagagliaio.
Portellone non motorizzato
Portellone motorizzato
F
P
remere per più di un secondo
questo tasto per sbloccare e
attivare l'apertura automatica
del portellone del bagagliaio.
aperture
Page 43 of 344
41
C5_it_Chap02_ouverture_ed01-2014
F Ruotare la chiave nella serratura della porta del guidatore verso la parte
posteriore del veicolo per bloccare le porte
del veicolo e tenerla in questa posizione
per almeno due secondi per chiudere
automaticamente anche i vetri e il tetto
apribile.
F
Pe
r la chiusura centralizzata ad effetto
globale, ruotare di nuovo la chiave verso
la parte posteriore del veicolo entro cinque
secondi.
La chiusura centralizzata ad effetto globale è
segnalata dall'accensione fissa degli indicatori
di direzione per circa due secondi.
Contemporaneamente, a seconda della
versione del veicolo, i retrovisori esterni si
ripiegano.
Con la chiave
a veicolo fermo e a motore spento,
i l bloccaggio è segnalato dal
lampeggiamento della spia del
comando di chiusura interno.
se u
na delle porte, o il bagagliaio, è
aperto o chiuso male, il bloccaggio
centralizzato non avviene. La chiusura centralizzata ad effetto
globale disattiva i comandi esterni ed
interni delle porte.
di
sattiva anche il pulsante del comando
centralizzato manuale.
Non lasciare mai una persona
all'interno del veicolo quando le porte
sono bloccate ad effetto globale.

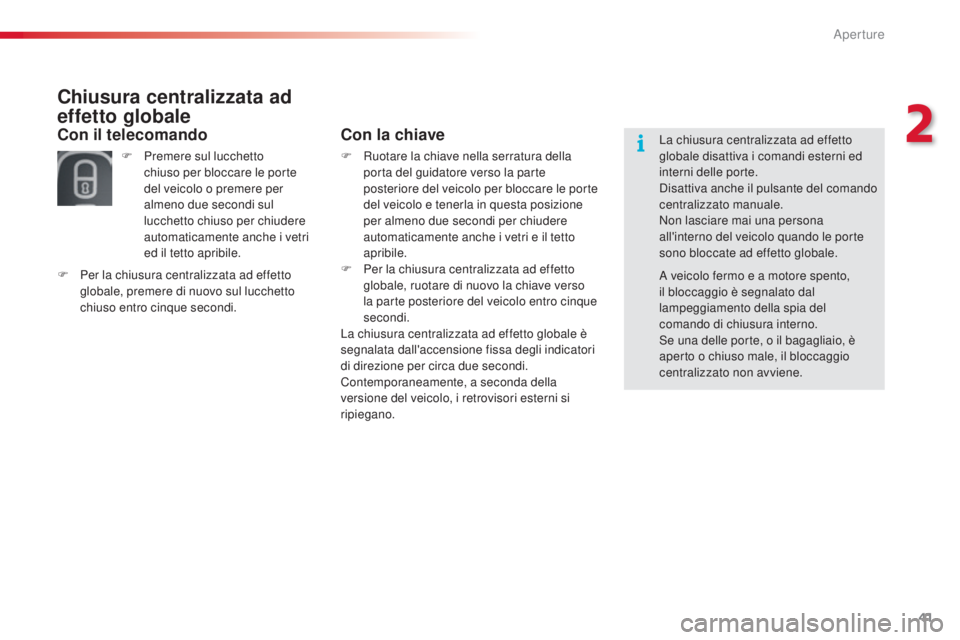

Chiusura centralizzata ad
effetto globale
F Premere sul lucchetto chiuso per bloccare le porte
del veicolo o premere per
almeno due secondi sul
lucchetto chiuso per chiudere
automaticamente anche i vetri
ed il tetto apribile.
F
Pe
r la chiusura centralizzata ad effetto
globale, premere di nuovo sul lucchetto
chiuso entro cinque secondi.
Con il telecomando
2
aperture
Page 44 of 344
42
C5_it_Chap02_ouverture_ed01-2014

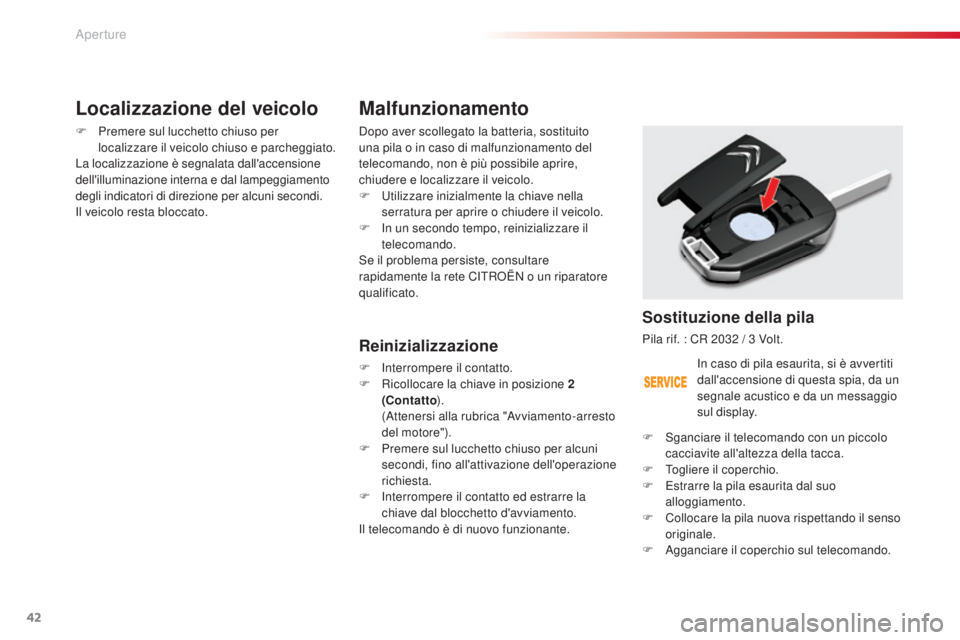

Malfunzionamento
dopo aver scollegato la batteria, sostituito
una pila o in caso di malfunzionamento del
telecomando, non è più possibile aprire,
chiudere e localizzare il veicolo.
F u
t
ilizzare inizialmente la chiave nella
serratura per aprire o chiudere il veicolo.
F
i
n u
n secondo tempo, reinizializzare il
telecomando.
se i
l problema persiste, consultare
rapidamente la rete C
iT
R
oË
N o un riparatore
qualificato.
Reinizializzazione
F interrompere il contatto.
F R icollocare la chiave in posizione 2
(Contatto ).
(at
tenersi alla rubrica "
av
viamento-arresto
del motore").
F
P
remere sul lucchetto chiuso per alcuni
secondi, fino all'attivazione dell'operazione
richiesta.
F
i
n
terrompere il contatto ed estrarre la
chiave dal blocchetto d'avviamento.
il t
elecomando è di nuovo funzionante.
Sostituzione della pila
Pila rif. : CR 2032 / 3 Volt.
F s
g
anciare il telecomando con un piccolo
cacciavite all'altezza della tacca.
F
T
ogliere il coperchio.
F
E
strarre la pila esaurita dal suo
alloggiamento.
F
C
ollocare la pila nuova rispettando il senso
originale.
F
a
gg
anciare il coperchio sul telecomando.
Localizzazione del veicolo
F Premere sul lucchetto chiuso per localizzare il veicolo chiuso e parcheggiato.
La localizzazione è segnalata dall'accensione
dell'illuminazione interna e dal lampeggiamento
degli indicatori di direzione per alcuni secondi.
il v
eicolo resta bloccato.
in c
aso di pila esaurita, si è avvertiti
dall'accensione di questa spia, da un
segnale acustico e da un messaggio
sul display.
aperture
Page 45 of 344
43
C5_it_Chap02_ouverture_ed01-2014

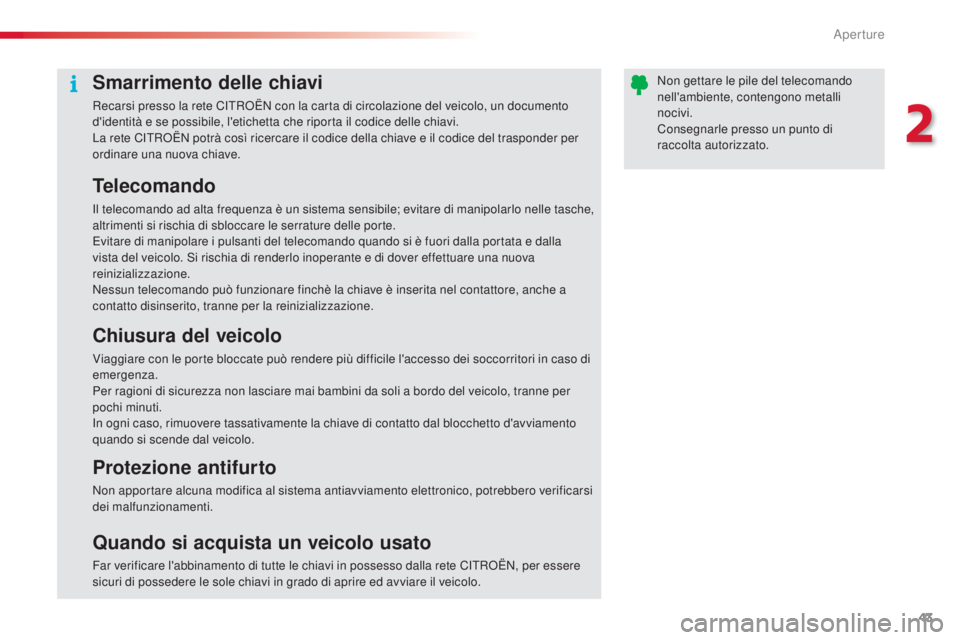

Smarrimento delle chiavi
Recarsi presso la rete CiTRoË N con la carta di circolazione del veicolo, un documento
d'identità e se possibile, l'etichetta che riporta il codice delle chiavi.
La rete C
iT
R
oË
N potrà così ricercare il codice della chiave e il codice del trasponder per
ordinare una nuova chiave.
Telecomando
il telecomando ad alta frequenza è un sistema sensibile; evitare di manipolarlo nelle tasche,
altrimenti si rischia di sbloccare le serrature delle porte.
Evitare di manipolare i pulsanti del telecomando quando si è fuori dalla portata e dalla
vista del veicolo.
s
i r
ischia di renderlo inoperante e di dover effettuare una nuova
reinizializzazione.
Nessun telecomando può funzionare finchè la chiave è inserita nel contattore, anche a
contatto disinserito, tranne per la reinizializzazione.
Chiusura del veicolo
Viaggiare con le porte bloccate può rendere più difficile l'accesso dei soccorritori in caso di
emergenza.
Per ragioni di sicurezza non lasciare mai bambini da soli a bordo del veicolo, tranne per
pochi minuti.
in o
gni caso, rimuovere tassativamente la chiave di contatto dal blocchetto d'avviamento
quando si scende dal veicolo.
Protezione antifurto
Non apportare alcuna modifica al sistema antiavviamento elettronico, potrebbero verificarsi
dei malfunzionamenti.
Quando si acquista un veicolo usato
Far verificare l'abbinamento di tutte le chiavi in possesso dalla rete CiT RoË N, per essere
sicuri di possedere le sole chiavi in grado di aprire ed avviare il veicolo.
N
on gettare le pile del telecomando
nell'ambiente, contengono metalli
nocivi.
Consegnarle presso un punto di
raccolta autorizzato.
2
aperture
Page 46 of 344
44
C5_it_Chap02_ouverture_ed01-2014

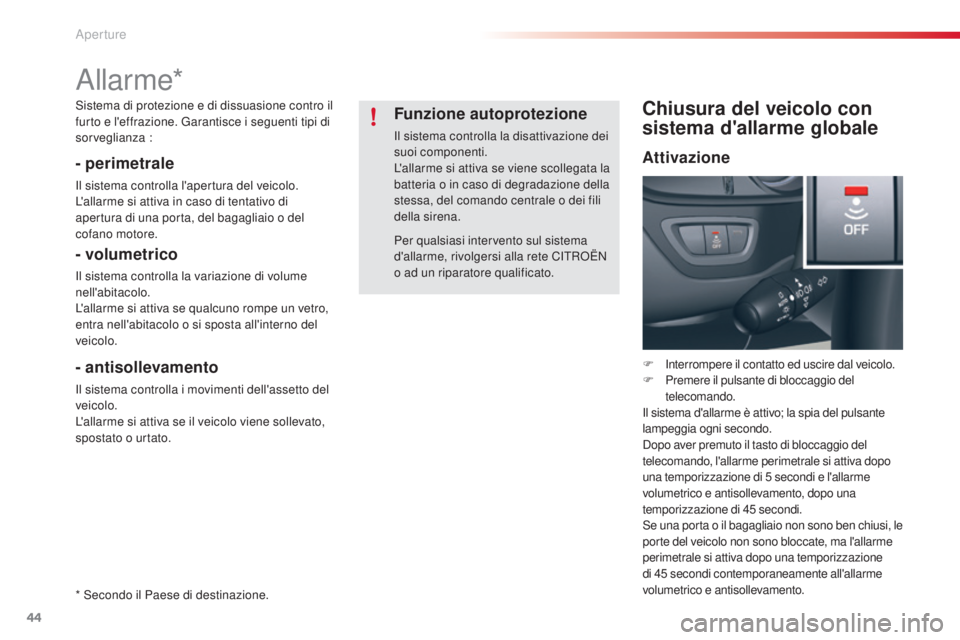

allarme*
- perimetrale
il sistema controlla l'apertura del veicolo.
L 'allarme si attiva in caso di tentativo di
apertura di una porta, del bagagliaio o del
cofano motore.
- volumetrico
il sistema controlla la variazione di volume
nell'abitacolo.
L'allarme si attiva se qualcuno rompe un vetro,
entra nell'abitacolo o si sposta all'interno del
veicolo.
- antisollevamento
il sistema controlla i movimenti dell'assetto del
veicolo.
L'allarme si attiva se il veicolo viene sollevato,
spostato o urtato.
Chiusura del veicolo con
sistema d'allarme globale
Attivazione
* secondo il Paese di destinazione.
Funzione autoprotezione
il sistema controlla la disattivazione dei
s uoi componenti.
L'allarme si attiva se viene scollegata la
batteria o in caso di degradazione della
stessa, del comando centrale o dei fili
della sirena.
Per qualsiasi intervento sul sistema
d'allarme, rivolgersi alla rete C
iT
R
oË
N
o ad un riparatore qualificato.
si
stema di protezione e di dissuasione contro il
furto e l'effrazione. Garantisce i seguenti tipi di
sorveglianza :
F
i
n
terrompere il contatto ed uscire dal veicolo.
F
P
remere il pulsante di bloccaggio del
telecomando.
il s
istema d'allarme è attivo; la spia del pulsante
lampeggia ogni secondo.
do
po aver premuto il tasto di bloccaggio del
telecomando, l'allarme perimetrale si attiva dopo
una temporizzazione di 5
secondi e l'allarme
volumetrico e antisollevamento, dopo una
temporizzazione di 45
secondi.
se u
na porta o il bagagliaio non sono ben chiusi, le
porte del veicolo non sono bloccate, ma l'allarme
perimetrale si attiva dopo una temporizzazione
di 45
secondi contemporaneamente all'allarme
volumetrico e antisollevamento.
aperture
Page 47 of 344
45
C5_it_Chap02_ouverture_ed01-2014

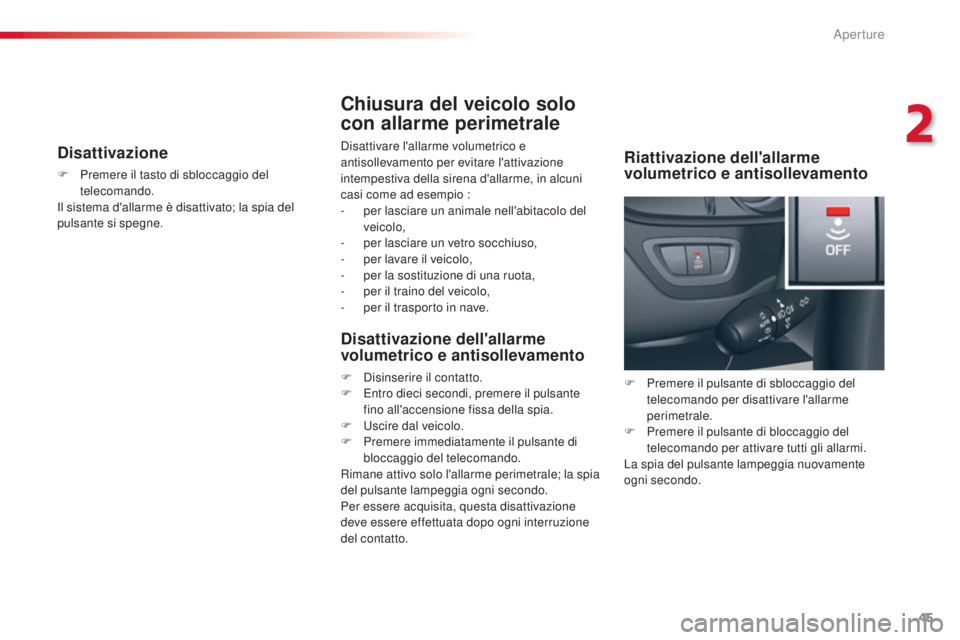

Disattivazione
F Premere il tasto di sbloccaggio del telecomando.
il s
istema d'allarme è disattivato; la spia del
pulsante si spegne.
Chiusura del veicolo solo
con allarme perimetrale
disattivare l'allarme volumetrico e
antisollevamento per evitare l'attivazione
intempestiva della sirena d'allarme, in alcuni
casi come ad esempio :
-
p
er lasciare un animale nell'abitacolo del
veicolo,
-
p
er lasciare un vetro socchiuso,
-
p
er lavare il veicolo,
-
p
er la sostituzione di una ruota,
-
p
er il traino del veicolo,
-
p
er il trasporto in nave.
Disattivazione dell'allarme
volumetrico e antisollevamento
F disinserire il contatto.
F E ntro dieci secondi, premere il pulsante
fino all'accensione fissa della spia.
F
u scire dal veicolo.
F
P
remere immediatamente il pulsante di
bloccaggio del telecomando.
Rimane attivo solo l'allarme perimetrale; la spia
del pulsante lampeggia ogni secondo.
Per essere acquisita, questa disattivazione
deve essere effettuata dopo ogni interruzione
del contatto.
Riattivazione dell'allarme
volumetrico e antisollevamento
F Premere il pulsante di sbloccaggio del telecomando per disattivare l'allarme
perimetrale.
F
P
remere il pulsante di bloccaggio del
telecomando per attivare tutti gli allarmi.
La spia del pulsante lampeggia nuovamente
ogni secondo.
2
aperture
Page 48 of 344
46
C5_it_Chap02_ouverture_ed01-2014

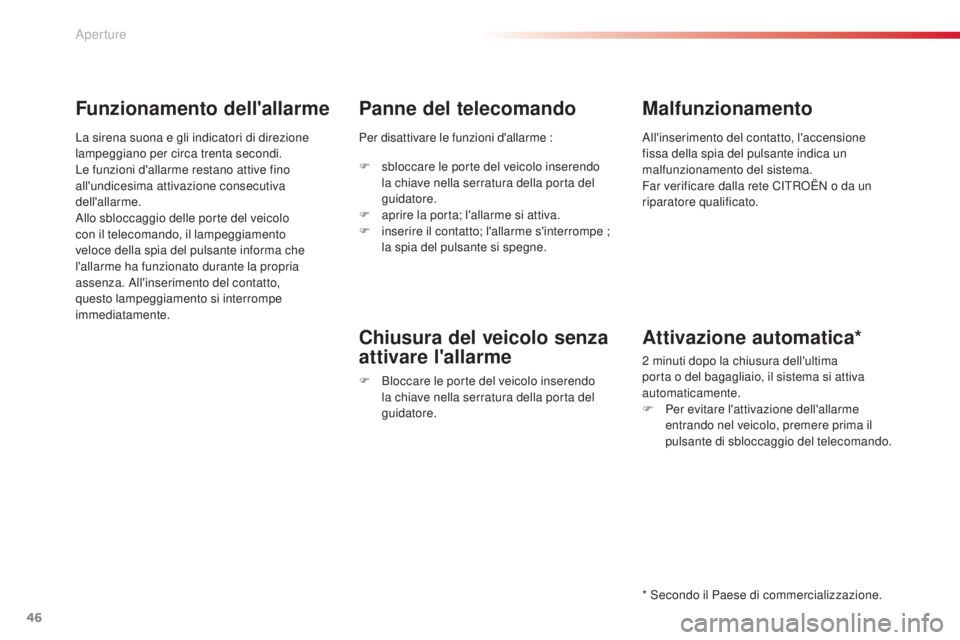

Funzionamento dell'allarme
La sirena suona e gli indicatori di direzione
lampeggiano per circa trenta secondi.
Le funzioni d'allarme restano attive fino
all'undicesima attivazione consecutiva
dell'allarme.
al
lo sbloccaggio delle porte del veicolo
con il telecomando, il lampeggiamento
veloce della spia del pulsante informa che
l'allarme ha funzionato durante la propria
assenza.
a
l
l'inserimento del contatto,
questo lampeggiamento si interrompe
immediatamente.
Panne del telecomando
F sbloccare le porte del veicolo inserendo la chiave nella serratura della porta del
guidatore.
F
ap
rire la porta; l'allarme si attiva.
F
i
nserire il contatto; l'allarme s'interrompe ;
la spia del pulsante si spegne.
Chiusura del veicolo senza
attivare l'allarme
F Bloccare le porte del veicolo inserendo la chiave nella serratura della porta del
guidatore.
Malfunzionamento
all'inserimento del contatto, l'accensione
fissa della spia del pulsante indica un
malfunzionamento del sistema.
Far verificare dalla rete C
iT
R
oË
N o da un
riparatore qualificato.
Attivazione automatica*
2 minuti dopo la chiusura dell'ultima
p orta o del bagagliaio, il sistema si attiva
automaticamente.
F
Pe
r evitare l'attivazione dell'allarme
entrando nel veicolo, premere prima il
pulsante di sbloccaggio del telecomando.
*
s
e
condo il Paese di commercializzazione.
Per disattivare le funzioni d'allarme :
aperture
Page 49 of 344
47
C5_it_Chap02_ouverture_ed01-2014

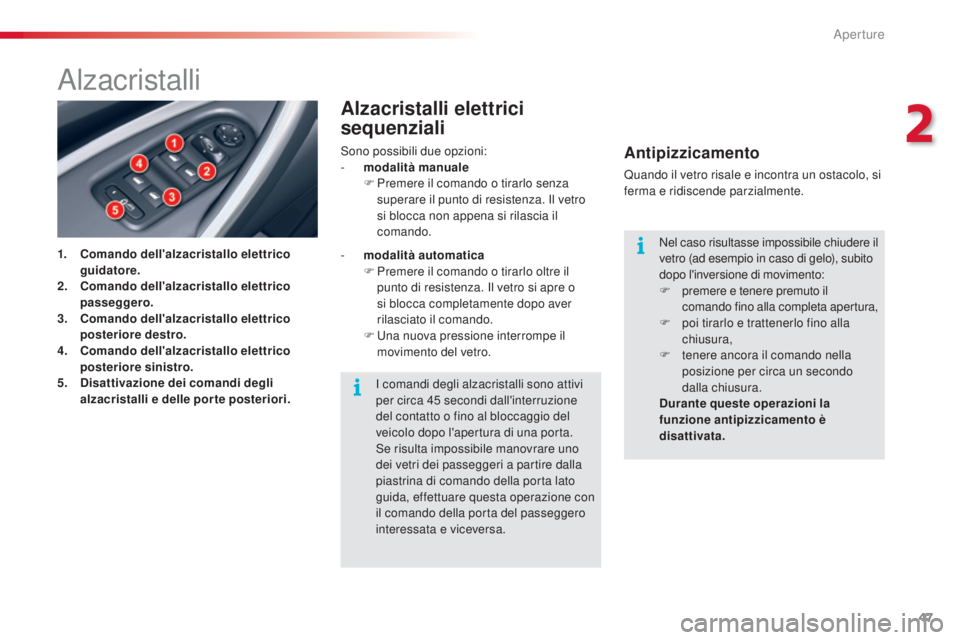

alzacristalli
1. Comando dell'alzacristallo elettrico guidatore.
2.
C
omando dell'alzacristallo elettrico
passeggero.
3.
C
omando dell'alzacristallo elettrico
posteriore destro.
4.
C
omando dell'alzacristallo elettrico
posteriore sinistro.
5.
D
isattivazione dei comandi degli
alzacristalli e delle porte posteriori.
Alzacristalli elettrici
sequenziali
- modalità automatica F P remere il comando o tirarlo oltre il
punto di resistenza.
i
l v
etro si apre o
si blocca completamente dopo aver
rilasciato il comando.
F
u
n
a nuova pressione interrompe il
movimento del vetro.
Antipizzicamento
Quando il vetro risale e incontra un ostacolo, si
ferma e ridiscende parzialmente.
i
comandi degli alzacristalli sono attivi
per circa 45
secondi dall'interruzione
del contatto o fino al bloccaggio del
veicolo dopo l'apertura di una porta.
se r
isulta impossibile manovrare uno
dei vetri dei passeggeri a partire dalla
piastrina di comando della porta lato
guida, effettuare questa operazione con
il comando della porta del passeggero
interessata e viceversa. Nel caso risultasse impossibile chiudere il
vetro (ad esempio in caso di gelo), subito
dopo l'inversione di movimento:
F
p
remere e tenere premuto il
comando fino alla completa apertura,
F
p
oi tirarlo e trattenerlo fino alla
chiusura,
F
t
enere ancora il comando nella
posizione per circa un secondo
dalla chiusura.
Durante queste operazioni la
funzione antipizzicamento è
disattivata.
so
no possibili due opzioni:
-
mo
dalità manuale
F
P
remere il comando o tirarlo senza
superare il punto di resistenza.
i
l v
etro
si blocca non appena si rilascia il
comando.
2
aperture
Page 50 of 344
48
C5_it_Chap02_ouverture_ed01-2014

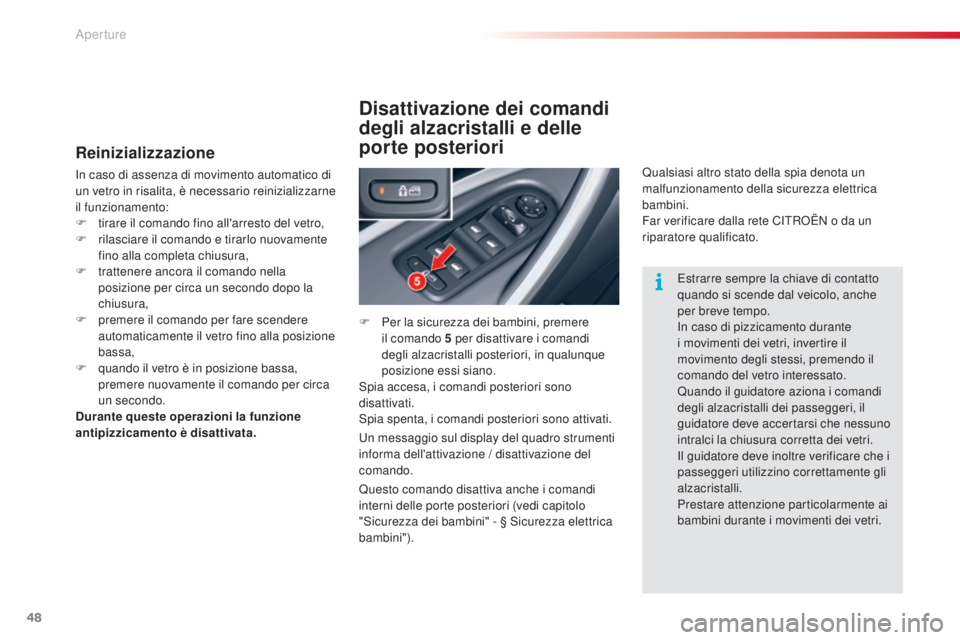

Reinizializzazione
in caso di assenza di movimento automatico di
un vetro in risalita, è necessario reinizializzarne
il funzionamento:
F
t
irare il comando fino all'arresto del vetro,
F
r
ilasciare il comando e tirarlo nuovamente
fino alla completa chiusura,
F
t
rattenere ancora il comando nella
posizione per circa un secondo dopo la
chiusura,
F
p
remere il comando per fare scendere
automaticamente il vetro fino alla posizione
bassa,
F
q
uando il vetro è in posizione bassa,
premere nuovamente il comando per circa
un secondo.
Durante queste operazioni la funzione
antipizzicamento è disattivata.
Disattivazione dei comandi
degli alzacristalli e delle
porte posteriori
F Per la sicurezza dei bambini, premere il comando 5 per disattivare i comandi
degli alzacristalli posteriori, in qualunque
posizione essi siano.
sp
ia accesa, i comandi posteriori sono
disattivati.
sp
ia spenta, i comandi posteriori sono attivati.
un m
essaggio sul display del quadro strumenti
informa dell'attivazione / disattivazione del
comando. Qualsiasi altro stato della spia denota un
malfunzionamento della sicurezza elettrica
bambini.
Far verificare dalla rete C
iT
R
oË
N o da un
riparatore qualificato.
Estrarre sempre la chiave di contatto
quando si scende dal veicolo, anche
per breve tempo.in c aso di pizzicamento durante
i movimenti dei vetri, invertire il
movimento degli stessi, premendo il
comando del vetro interessato.
Quando il guidatore aziona i comandi
degli alzacristalli dei passeggeri, il
guidatore deve accertarsi che nessuno
intralci la chiusura corretta dei vetri.
il g
uidatore deve inoltre verificare che i
passeggeri utilizzino correttamente gli
alzacristalli.
Prestare attenzione particolarmente ai
bambini durante i movimenti dei vetri.
Questo comando disattiva anche i comandi
interni delle porte posteriori (vedi capitolo
"
si
curezza dei bambini" - § s
i
curezza elettrica
bambini").
aperture
