Changement d'une lampe
Feux avant
Modèle avec feux au xénon (D1S)
1. Feux Xénon bi-fonction (croisement/route) :
d1 s
2. F

eux d'angle : HP19
3.
F

eux diurnes / de position (diodes)
Pour l'entretien des blocs optiques avant et des
changements de lampe HP19,
d
1s
et diodes,
consultez le réseau C
i

t
RoËn
ou un atelier
qualifié.
Risque d'électrocution
le r

emplacement d'une lampe au
xénon doit être effectué par le réseau
C
i

t
RoËn
ou par un atelier qualifié.
il e

st recommandé de changer les
lampes
d
1s s
imultanément suite à la
défaillance de l'une d'entre elles.
le

s projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur :
F

n

e les nettoyez pas avec un
chiffon sec ou abrasif, ni avec un
produit détergent ou solvant,
F

u

tilisez une éponge et de l'eau
savonneuse ou un produit avec pH
neutre,
F

e

n utilisant le lavage haute-
pression sur des salissures
persistantes, ne dirigez pas de
manière prolongée la lance sur les
projecteurs, les feux et leur contour
pour éviter de détériorer leur vernis
et leur joint d'étanchéité.
le c

hangement d'une lampe doit se
faire projecteur éteint depuis plusieurs
minutes (risque de brûlure grave).
F
n
e t

ouchez pas directement la
lampe avec les doigts : utilisez des
chiffons non pelucheux.
il e

st impératif de n'utiliser que des
lampes de type anti-ultraviolet (
uV

),
afin de ne pas détériorer le projecteur.
Remplacez toujours une lampe
défectueuse par une lampe neuve
ayant les mêmes références et
caractéristiques.
8
informations pratiques

200
Changement des feux de
croisement
F Retirez le cabochon B protecteur.
F dé brancher le connecteur en le pressant
entre le pouce et l'index.
F
l
i
bérez la lampe de ses deux brides
métalliques.
F
s
o
rtez la lampe.
F

R
emplacez la lampe en exerçant un léger
effort axial.
F

R
ebranchez le connecteur, jusqu'à
enfoncement complet.
F

R
emettez le cabochon protecteur B .
Changement des feux de route
F Retirez le cabochon A protecteur.
F
dé gagez le ressort de maintien.
F
s
o
rtez la lampe et remplacez-la en faisant
attention à son sens de montage.
F

R
eplacez le ressort de maintien.
F

R
emettez le cabochon protecteur A .

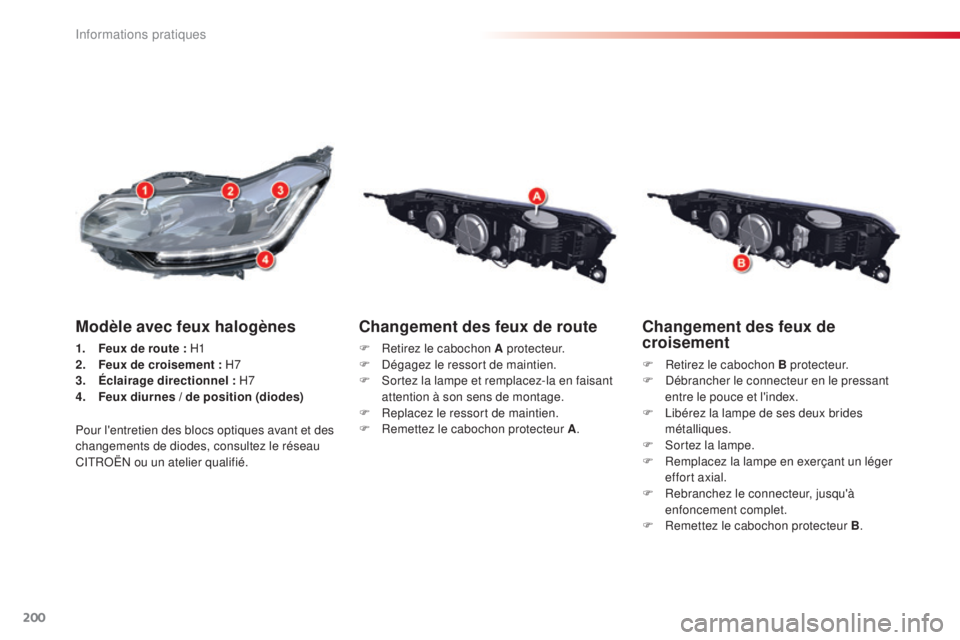

Modèle avec feux halogènes
1. Feux de route : H1
2. F
eux de croisement : H7
3.
É

clairage directionnel : H7
4.
F

eux diurnes / de position (diodes)
Pour l'entretien des blocs optiques avant et des
changements de diodes, consultez le réseau
C
i

t
RoËn
ou un atelier qualifié.
Informations pratiques

201

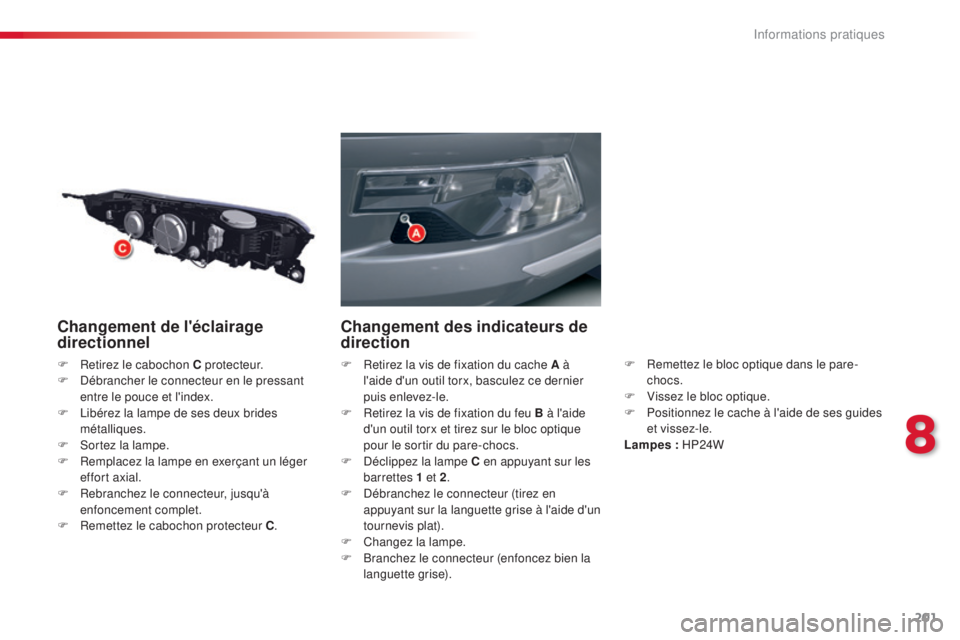

Changement de l'éclairage
directionnel
F Retirez le cabochon C protecteur.
F dé brancher le connecteur en le pressant
entre le pouce et l'index.
F
l
i
bérez la lampe de ses deux brides
métalliques.
F
s
o
rtez la lampe.
F

R
emplacez la lampe en exerçant un léger
effort axial.
F

R
ebranchez le connecteur, jusqu'à
enfoncement complet.
F

R
emettez le cabochon protecteur C .
Changement des indicateurs de
direction
F Retirez la vis de fixation du cache A à
l'aide d'un outil torx, basculez ce dernier
puis enlevez-le.
F

R
etirez la vis de fixation du feu B à l'aide
d'un outil torx et tirez sur le bloc optique
pour le sortir du pare-chocs.
F
d
é
clippez la lampe C en appuyant sur les
barrettes 1 et 2 .
F
d
é
branchez le connecteur (tirez en
appuyant sur la languette grise à l'aide d'un
tournevis plat).
F

C
hangez la lampe.
F

B
ranchez le connecteur (enfoncez bien la
languette grise). F
R emettez le bloc optique dans le pare-
chocs.
F

V
issez le bloc optique.
F

P
ositionnez le cache à l'aide de ses guides
et vissez-le.
Lampes : HP24W
8
Informations pratiques

202
Changement des répétiteurs
latéraux de clignotant
le répétiteur de clignotant est scellé.si la lampe est défectueuse, remplacez le
répétiteur de clignotant.
Consultez le réseau C
i

t
RoËn
ou un atelier
qualifié.

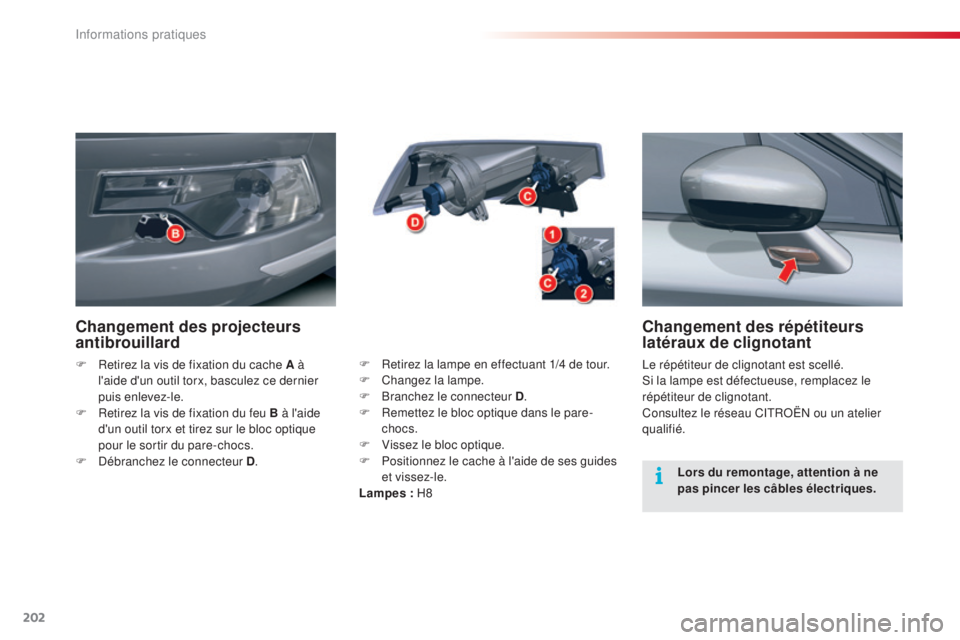

Changement des projecteurs
antibrouillard
F Retirez la vis de fixation du cache A à l'aide d'un outil torx, basculez ce dernier
puis enlevez-le.
F

R
etirez la vis de fixation du feu B à l'aide
d'un outil torx et tirez sur le bloc optique
pour le sortir du pare-chocs.
F
d
é
branchez le connecteur D .F
R etirez la lampe en effectuant 1/4 de tour.
F C hangez la lampe.
F

B
ranchez le connecteur D.
F

R
emettez le bloc optique dans le pare-
chocs.
F

V
issez le bloc optique.
F

P
ositionnez le cache à l'aide de ses guides
et vissez-le.
Lampes : H8 Lors du remontage, attention à ne
pas pincer les câbles électriques.
Informations pratiques

203

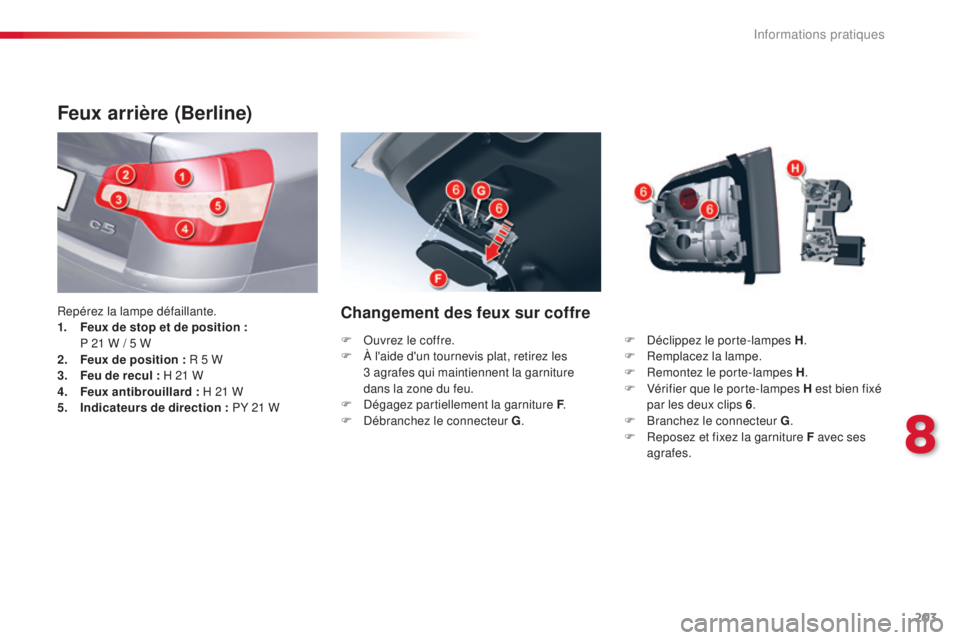

Feux arrière (Berline)
Repérez la lampe défaillante.
1. Feux de stop et de position :
P 21 W / 5 W
2.
F

eux de position : R 5 W
3.
F

eu de recul : H 21 W
4.
F

eux antibrouillard : H 21 W
5.
I

ndicateurs de direction : PY 21 WChangement des feux sur coffre
F déclippez le porte-lampes H .
F R emplacez la lampe.
F

R
emontez le porte-lampes H .
F

V
érifier que le porte-lampes H est bien fixé
par les deux clips 6 .
F

B
ranchez le connecteur G .
F

R
eposez et fixez la garniture F avec ses
agrafes.
F
ou
vrez le coffre.
F
À l
'aide d'un tournevis plat, retirez les
3

agrafes qui maintiennent la garniture
dans la zone du feu.
F
d
é

gagez partiellement la garniture F .
F
d
é

branchez le connecteur G .
8
Informations pratiques

204
Changement des feux sur l'aile
F débranchez le connecteur B.
F dé vissez les 2 fixations C .
F
d
é
gagez le feu de son logement. F
d
é
clippez le porte-lampes D
.
F
R
emplacez la lampe.
F
R
emontez le porte-lampes D
.
F
P
ositionnez le feu dans son logement.
F
V
issez les 2 fixations C
.
F
B
ranchez le connecteur B
.
F
R
eposez la garniture A
.
Vous pouvez utiliser la manivelle de roue de
secours pour visser ou dévisser les fixations C .
F
dé
gagez la trappe de garniture latérale de
coffre A . Pour cela, tirez-la vers l'intérieur
du coffre, puis tirez-la vers le haut.
Informations pratiques

205
Changement des feux sur coffre

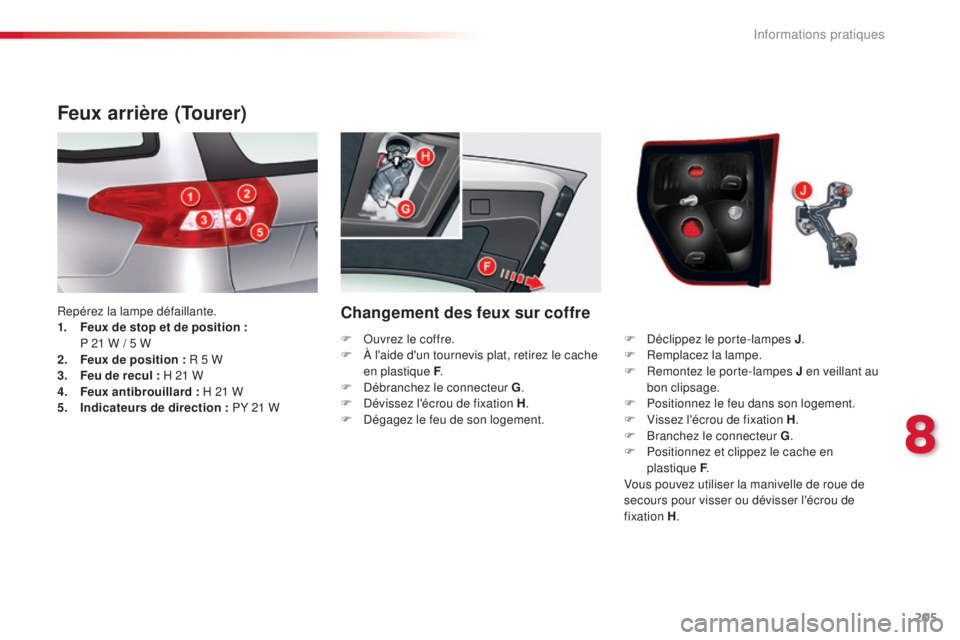

Feux arrière (Tourer)
Repérez la lampe défaillante.
1. Feux de stop et de position :
P 21 W / 5 W
2.
F

eux de position : R 5 W
3.
F

eu de recul : H 21 W
4.
F

eux antibrouillard : H 21 W
5.
I

ndicateurs de direction : PY 21 W F
d
é
clippez le porte-lampes J.
F

R
emplacez la lampe.
F

R
emontez le porte-lampes J en veillant au
bon clipsage.
F

P
ositionnez le feu dans son logement.
F

V
issez l'écrou de fixation H.
F

B
ranchez le connecteur G.
F

P
ositionnez et clippez le cache en
plastique F .
Vous pouvez utiliser la manivelle de roue de
secours pour visser ou dévisser l'écrou de
fixation H .
F
o
u
vrez le coffre.
F

À l
'aide d'un tournevis plat, retirez le cache
en plastique F .
F
d
é
branchez le connecteur G.
F
d
é
vissez l'écrou de fixation H.
F
d
é
gagez le feu de son logement.
8
Informations pratiques

206
Changement des feux sur l'aile
F débranchez le connecteur B.
F dé vissez l'écrou de fixation C .
F
d
é
gagez le feu de son logement. F
d
é
clippez le porte-lampes D
.
F
R
emplacez la lampe défectueuse.
F
R
emontez le porte-lampes D
.
F
P
ositionnez le feu dans son logement.
F
V
issez l'écrou de fixation C
.
F
B
ranchez le connecteur B
.
F
R
eposez la garniture A
.
Vous pouvez utiliser la manivelle de roue de
secours pour visser ou dévisser l'écrou de
fixation C .dé
gagez la trappe de garniture latérale de
coffre A .
Pour cela :
F
t
i

rez vers l'intérieur du coffre.
F
t
i

rez vers le haut.
Informations pratiques

207

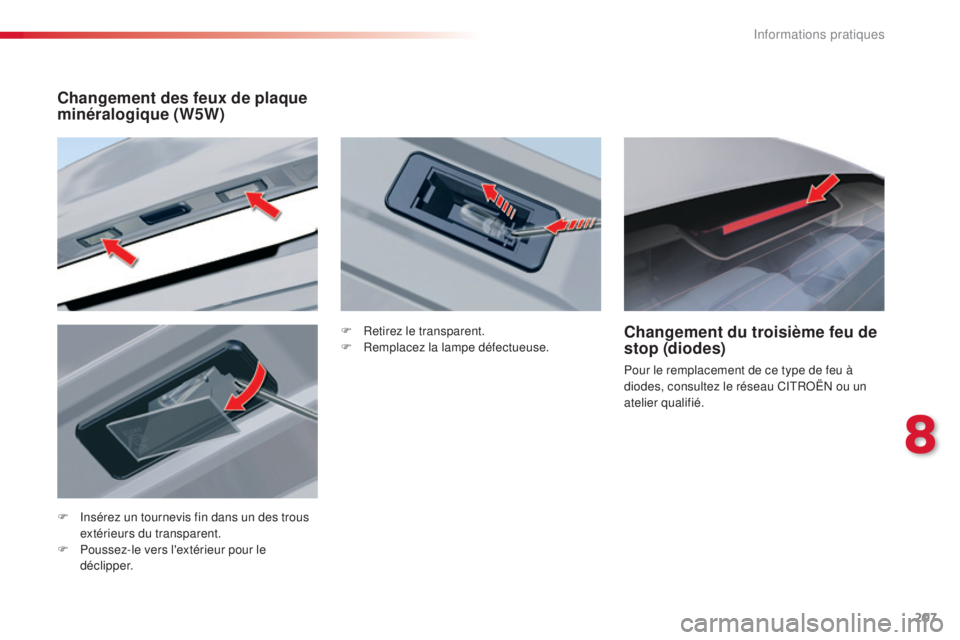

F insérez un tournevis fin dans un des trous extérieurs du transparent.
F

P
oussez-le vers l'extérieur pour le
déclipper.
Changement du troisième feu de
stop (diodes)
Pour le remplacement de ce type de feu à
diodes, consultez le réseau Ci tRoËn ou un
atelier qualifié.
F

R

etirez le transparent.
F

R

emplacez la lampe défectueuse.
Changement des feux de plaque
minéralogique (W5W)
8
informations pratiques

208

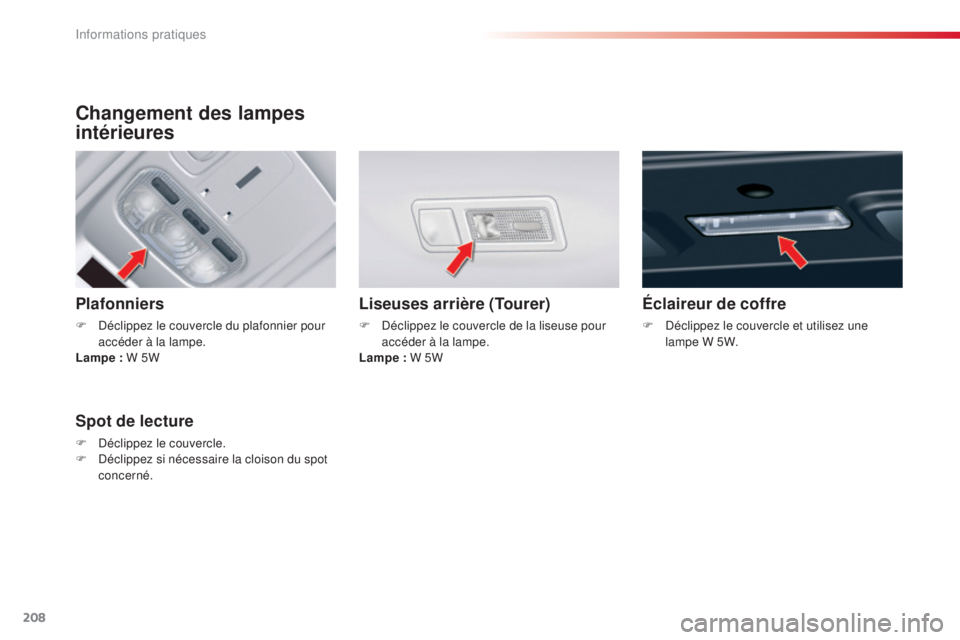

Changement des lampes
intérieures
Plafonniers
F déclippez le couvercle du plafonnier pour accéder à la lampe.
Lampe : W 5W
Liseuses arrière (Tourer)
F déclippez le couvercle de la liseuse pour accéder à la lampe.
Lampe : W 5W
Spot de lecture
F déclippez le couvercle.
F dé clippez si nécessaire la cloison du spot
concerné.
Éclaireur de coffre
F déclippez le couvercle et utilisez une lampe W 5W.
