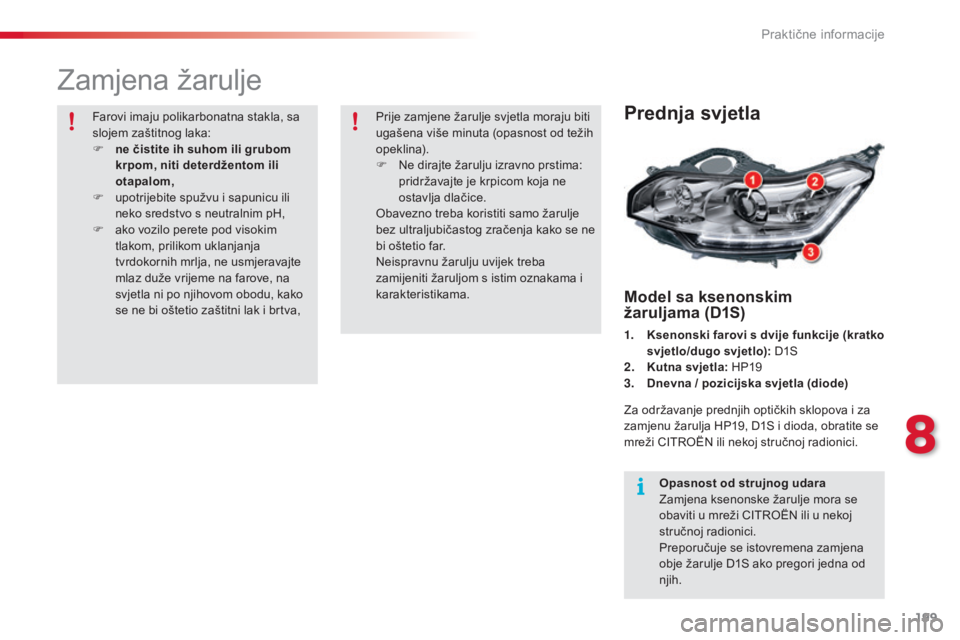

zamjena žarulje
Prednja svjetla
Model sa ksenonskim
žaruljama (D1S)
1. Ksenonski farovi s dvije funkcije (kratko svjetlo/dugo svjetlo): d1
s
2. Ku
tna svjetla: HP19
3.
D
nevna / pozicijska svjetla (diode)
za o
državanje prednjih optičkih sklopova i za
zamjenu žarulja HP19,
d
1s
i dioda, obratite se
mreži C
iTr
o
Ën
ili nekoj stručnoj radionici.
Opasnost od strujnog udara
za
mjena ksenonske žarulje mora se
obaviti u mreži C
iTr
o
Ën
ili u nekoj
stručnoj radionici.
Preporučuje se istovremena zamjena
obje žarulje
d
1s
ako pregori jedna od
njih.
Farovi imaju polikarbonatna stakla, sa
slojem zaštitnog laka:
F
n
e čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
F
u
potrijebite spužvu i sapunicu ili
neko sredstvo s neutralnim pH,
F
a
ko vozilo perete pod visokim
tlakom, prilikom uklanjanja
tvrdokornih mrlja, ne usmjeravajte
mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako
se ne bi oštetio zaštitni lak i brtva, Prije zamjene žarulje svjetla moraju biti
ugašena više minuta (opasnost od težih
opeklina).
F
n
e d
irajte žarulju izravno prstima:
pridržavajte je krpicom koja ne
ostavlja dlačice.
ob
avezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se ne
bi oštetio far.
ne
ispravnu žarulju uvijek treba
zamijeniti žaruljom s istim oznakama i
karakteristikama.
8
Praktične informacije
Page 202 of 344

200
C5_hr_Chap08_information_ed01-2014

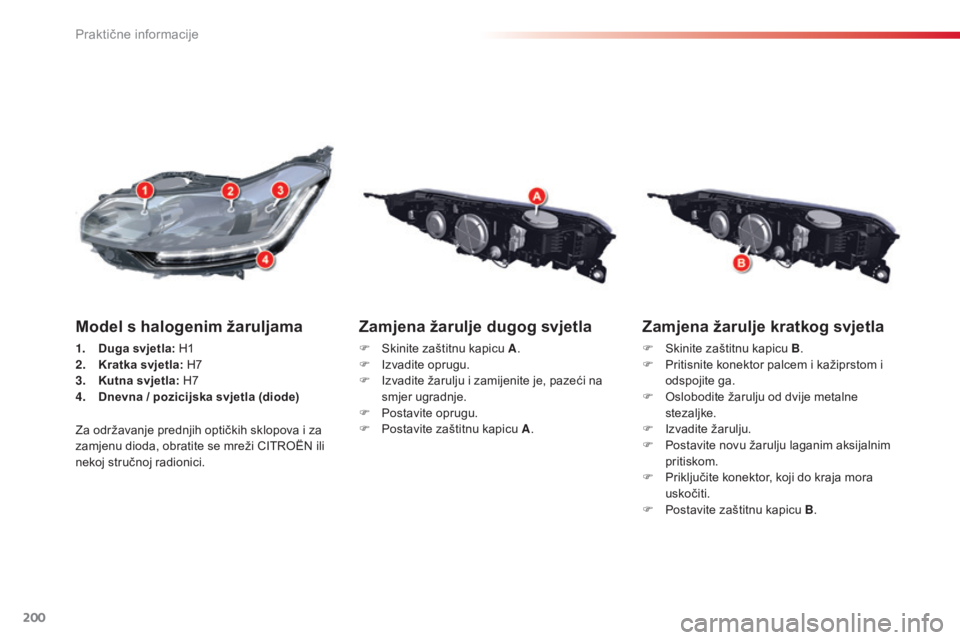

Zamjena žarulje kratkog svjetla
F skinite zaštitnu kapicu B.
F P ritisnite konektor palcem i kažiprstom i
odspojite ga.
F
o
s
lobodite žarulju od dvije metalne
stezaljke.
F
i
z
vadite žarulju.
F
P
ostavite novu žarulju laganim aksijalnim
pritiskom.
F
P
riključite konektor, koji do kraja mora
uskočiti.
F
P
ostavite zaštitnu kapicu B .
Zamjena žarulje dugog svjetla
F skinite zaštitnu kapicu A .
F iz vadite oprugu.
F
i
z
vadite žarulju i zamijenite je, pazeći na
smjer ugradnje.
F
P
ostavite oprugu.
F
P
ostavite zaštitnu kapicu A .
Model s halogenim žaruljama
1. Duga svjetla: H1
2. K
ratka svjetla: H7
3.
Ku
tna svjetla: H7
4.
D
nevna / pozicijska svjetla (diode)
za o
državanje prednjih optičkih sklopova i za
zamjenu dioda, obratite se mreži C
iTr
o
Ën
ili
nekoj stručnoj radionici.
Praktične informacije
Page 203 of 344

201
C5_hr_Chap08_information_ed01-2014

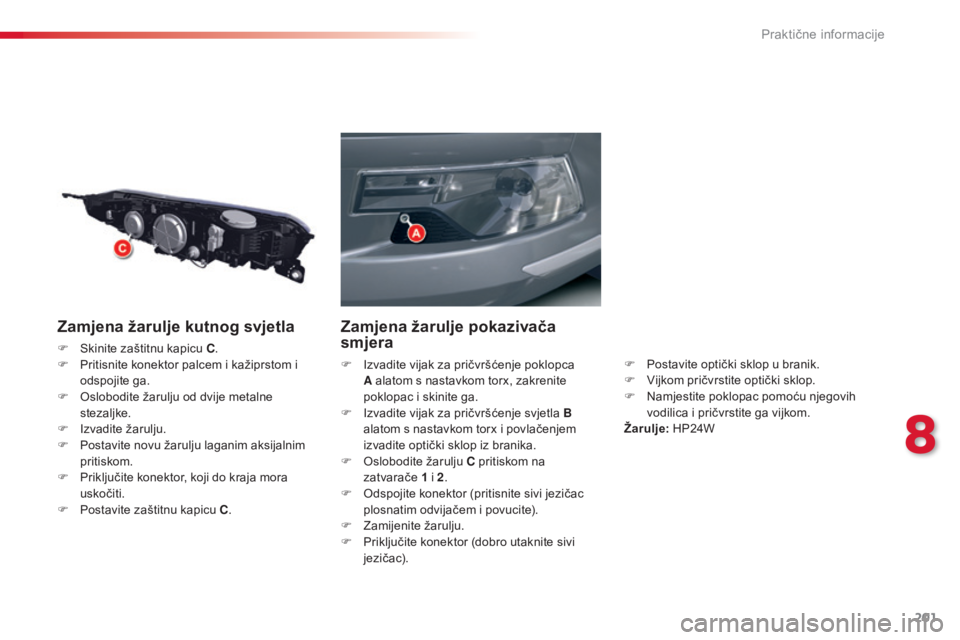

Zamjena žarulje kutnog svjetla
F skinite zaštitnu kapicu C.
F P ritisnite konektor palcem i kažiprstom i
odspojite ga.
F
o
s
lobodite žarulju od dvije metalne
stezaljke.
F
i
z
vadite žarulju.
F
P
ostavite novu žarulju laganim aksijalnim
pritiskom.
F
P
riključite konektor, koji do kraja mora
uskočiti.
F
P
ostavite zaštitnu kapicu C .
Zamjena žarulje pokazivača
smjera
F izvadite vijak za pričvršćenje poklopca
A alatom s nastavkom torx, zakrenite
poklopac i skinite ga.
F
i
z
vadite vijak za pričvršćenje svjetla B
alatom s nastavkom torx i povlačenjem
izvadite optički sklop iz branika.
F
o
s
lobodite žarulju C pritiskom na
zatvarače 1
i 2.
F
o
d
spojite konektor (pritisnite sivi jezičac
plosnatim odvijačem i povucite).
F
z
am
ijenite žarulju.
F
P
riključite konektor (dobro utaknite sivi
jezičac). F
P ostavite optički sklop u branik.
F V ijkom pričvrstite optički sklop.
F
n
a
mjestite poklopac pomoću njegovih
vodilica i pričvrstite ga vijkom.
Žarulje: HP24W
8
Praktične informacije
Page 204 of 344

202
C5_hr_Chap08_information_ed01-2014
Zamjena žarulje bočnog
pokazivača smjera
Bočni pokazivač smjera je hermetički zatvoren.ako je žarulja neispravna, treba zamijeniti
bočni pokazivač smjera.
ob
ratite se mreži C
iTr
o
Ën
ili nekoj stručnoj
radionici.

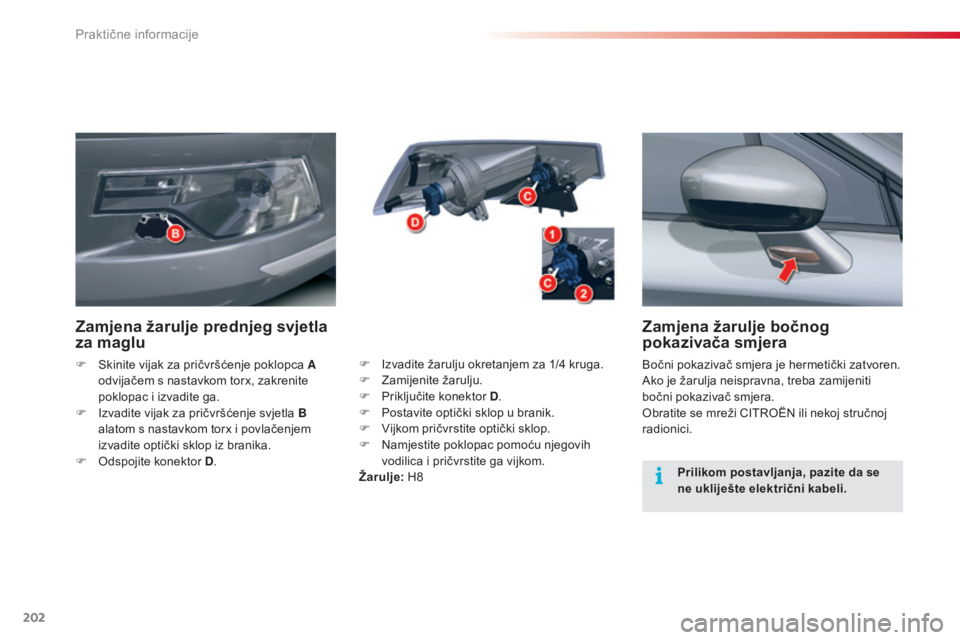

Zamjena žarulje prednjeg svjetla
za maglu
F skinite vijak za pričvršćenje poklopca A odvijačem s nastavkom torx, zakrenite
poklopac i izvadite ga.
F
i
z
vadite vijak za pričvršćenje svjetla B
alatom s nastavkom torx i povlačenjem
izvadite optički sklop iz branika.
F
o
d
spojite konektor D . F
iz vadite žarulju okretanjem za 1/4 kruga.
F zam ijenite žarulju.
F
P
riključite konektor D.
F
P
ostavite optički sklop u branik.
F
V
ijkom pričvrstite optički sklop.
F
n
a
mjestite poklopac pomoću njegovih
vodilica i pričvrstite ga vijkom.
Žarulje: H8 Prilikom postavljanja, pazite da se
ne ukliješte električni kabeli.
Praktične informacije
Page 205 of 344

203
C5_hr_Chap08_information_ed01-2014

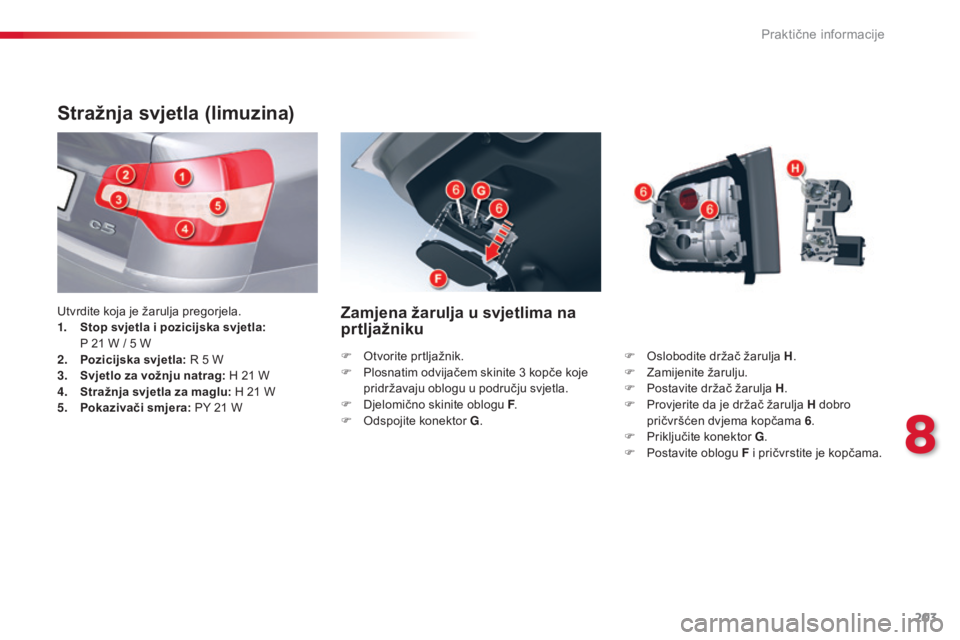

Stražnja svjetla (limuzina)
Utvrdite koja je žarulja pregorjela.
1. Stop svjetla i pozicijska svjetla:
P 21
W / 5
W
2.
P
ozicijska svjetla:
r 5 W
3.
S
vjetlo za vožnju natrag: H 21 W
4.
S
tražnja svjetla za maglu: H 21 W
5.
P
okazivači smjera: PY 21
WZamjena žarulja u svjetlima na
prtljažniku
F oslobodite držač žarulja H.
F zam ijenite žarulju.
F
P
ostavite držač žarulja H .
F
P
rovjerite da je držač žarulja H dobro
pričvršćen dvjema kopčama 6 .
F
P
riključite konektor G .
F
P
ostavite oblogu F i pričvrstite je kopčama.
F
ot
vorite prtljažnik.
F
P
losnatim odvijačem skinite 3
kopče koje
pridržavaju oblogu u području svjetla.
F
d
j
elomično skinite oblogu F .
F
o
d
spojite konektor G .
8
Praktične informacije
Page 206 of 344

204
C5_hr_Chap08_information_ed01-2014

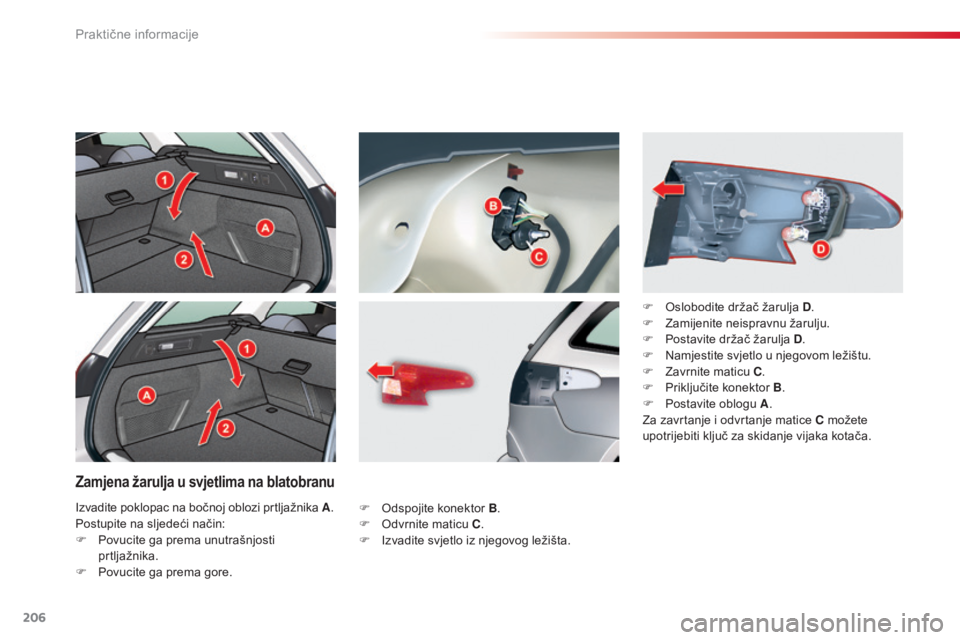

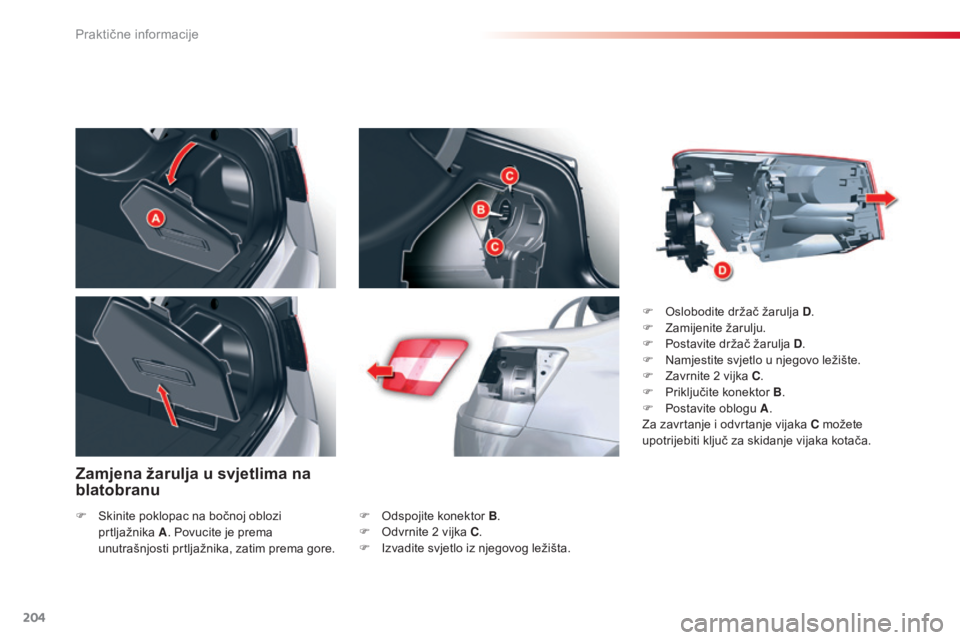

Zamjena žarulja u svjetlima na
blatobranu
F odspojite konektor B.
F od vrnite 2 vijka C.
F
i
z
vadite svjetlo iz njegovog ležišta. F
o
s
lobodite držač žarulja D
.
F z
am
ijenite žarulju.
F
P
ostavite držač žarulja D
.
F n
a
mjestite svjetlo u njegovo ležište.
F z
a
vrnite 2 vijka C
.
F
P
riključite konektor B.
F
P
ostavite oblogu A
.
za z
avrtanje i odvrtanje vijaka C možete
upotrijebiti ključ za skidanje vijaka kotača.
F
sk
inite poklopac na bočnoj oblozi
prtljažnika A. Povucite je prema
unutrašnjosti prtljažnika, zatim prema gore.
Praktične informacije
Page 207 of 344

205
C5_hr_Chap08_information_ed01-2014
Zamjena žarulja u svjetlima na
prtljažniku

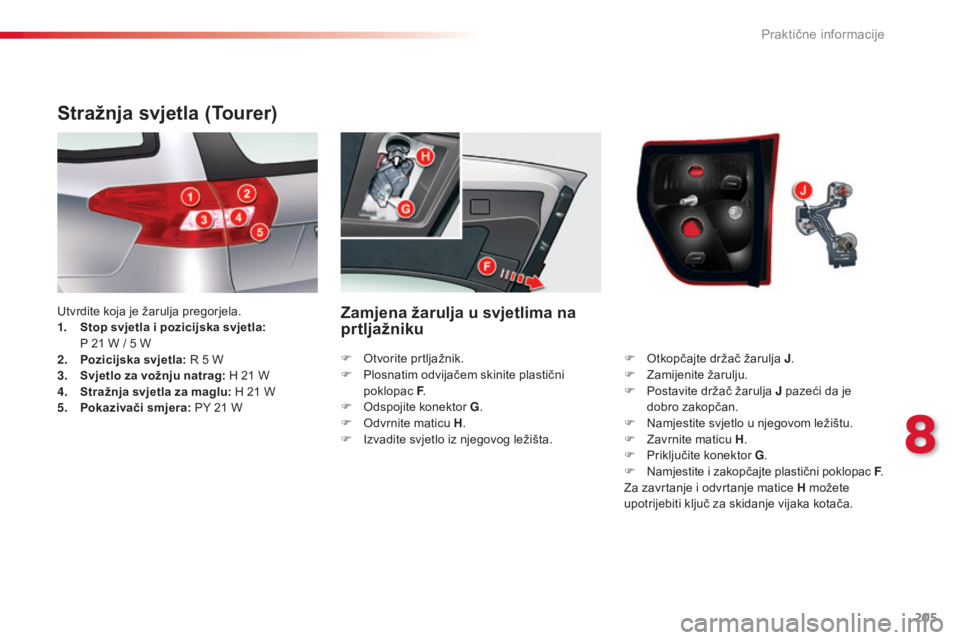

Stražnja svjetla (Tourer)
Utvrdite koja je žarulja pregorjela.
1. Stop svjetla i pozicijska svjetla:
P 21
W / 5
W
2.
P
ozicijska svjetla:
r 5 W
3.
S
vjetlo za vožnju natrag: H 21 W
4.
S
tražnja svjetla za maglu: H 21 W
5.
P
okazivači smjera: PY 21
W F
o
t
kopčajte držač žarulja J.
F
z
am
ijenite žarulju.
F
P
ostavite držač žarulja J pazeći da je
dobro zakopčan.
F
n
a
mjestite svjetlo u njegovom ležištu.
F
z
a
vrnite maticu H.
F
P
riključite konektor G.
F
n
a
mjestite i zakopčajte plastični poklopac F.
za z
avrtanje i odvrtanje matice H možete
upotrijebiti ključ za skidanje vijaka kotača.
F
o
t
vorite prtljažnik.
F
P
losnatim odvijačem skinite plastični
poklopac F.
F
o
d
spojite konektor G.
F
o
d
vrnite maticu H.
F
i
z
vadite svjetlo iz njegovog ležišta.
8
Praktične informacije
Page 208 of 344

206
C5_hr_Chap08_information_ed01-2014
Zamjena žarulja u svjetlima na blatobranu
F odspojite konektor B.
F od vrnite maticu C .
F
i
z
vadite svjetlo iz njegovog ležišta. F
o
s
lobodite držač žarulja D
.
F z
am
ijenite neispravnu žarulju.
F
P
ostavite držač žarulja D
.
F n
a
mjestite svjetlo u njegovom ležištu.
F z
a
vrnite maticu C
.
F
P
riključite konektor B.
F
P
ostavite oblogu A
.
za z
avrtanje i odvrtanje matice C možete
upotrijebiti ključ za skidanje vijaka kotača.iz
vadite poklopac na bočnoj oblozi prtljažnika A
.
Postupite na sljedeći način:
F
P
ovucite ga prema unutrašnjosti
prtljažnika.
F
P
ovucite ga prema gore.
Praktične informacije
Page 209 of 344

207
C5_hr_Chap08_information_ed01-2014
F Umetnite tanak odvijač u jednu od vanjskih rupa na prozirnoj plastici.
F
o
t
kvačite prozirnu plastiku guranjem
odvijača prema van.
Zamjena trećeg stop svjetla
(diode)
za zamjenu trećeg stop svjetla s diodama,
obratite se mreži CiTr oËn ili nekoj stručnoj
radionici.
F
s
k
inite prozirnu plastiku.
F
z
am
ijenite neispravnu žarulju.

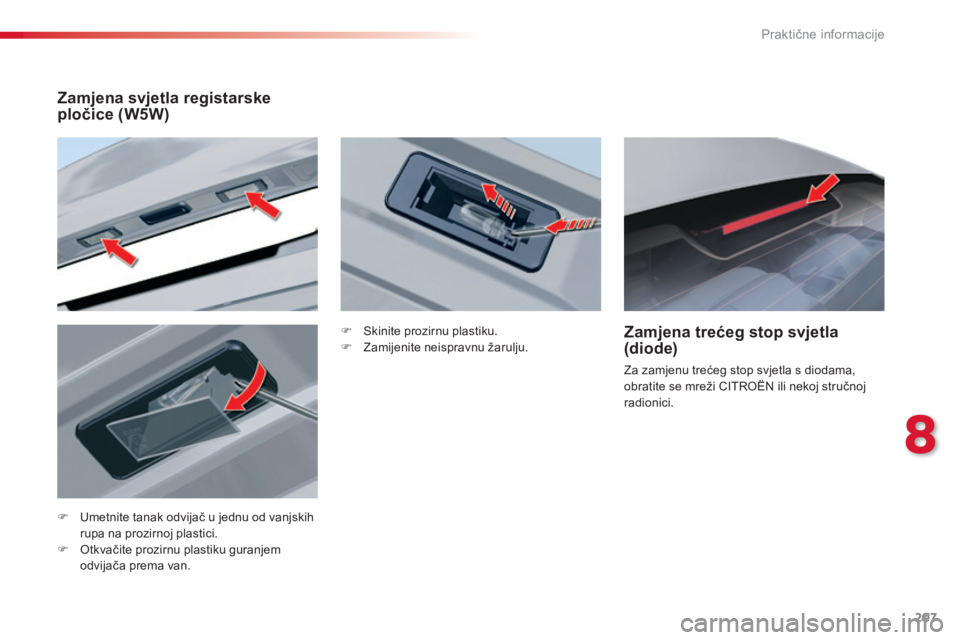

Zamjena svjetla registarske
pločice (W5W)
8
Praktične informacije
Page 210 of 344

208
C5_hr_Chap08_information_ed01-2014

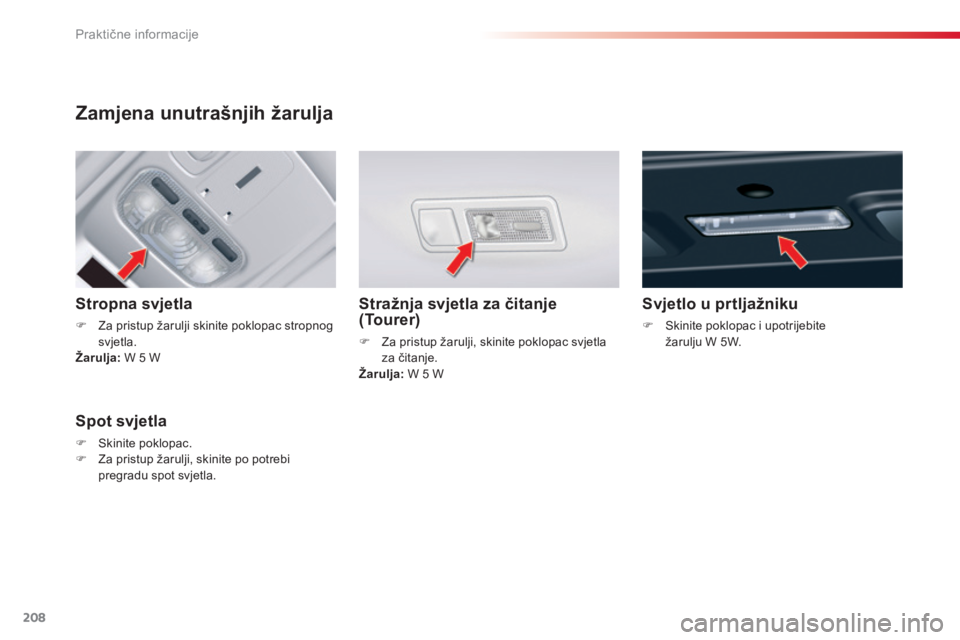

Zamjena unutrašnjih žarulja
Stropna svjetla
F za pristup žarulji skinite poklopac stropnog svjetla.
Žarulja: W 5
W
Stražnja svjetla za čitanje
(Tourer)
F za pristup žarulji, skinite poklopac svjetla za čitanje.
Žarulja: W 5
W
Spot svjetla
F skinite poklopac.
F za p ristup žarulji, skinite po potrebi
pregradu spot svjetla.
Svjetlo u prtljažniku
F skinite poklopac i upotrijebite žarulju W 5W.
Praktične informacije
