29
C5_de_Chap01_controle-de-marche_ed01-2015

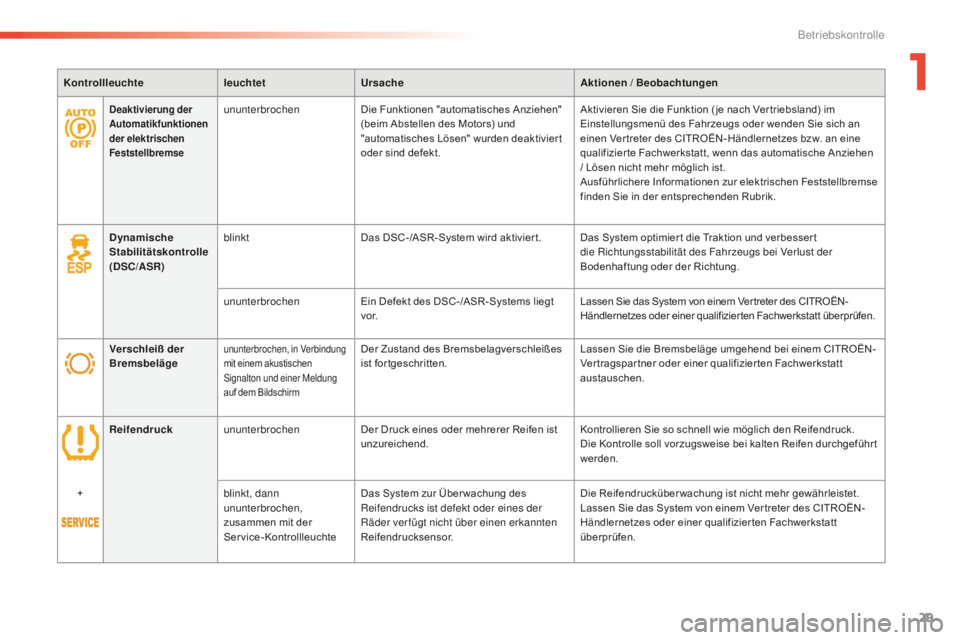

Dynamische
Stabilitätskontrolle
(DSC/ASR)blinkt
Das DSC-/ASR-System wird aktivier t. Das System optimier t die Traktion und verbesser t
die Richtungsstabilität des Fahrzeugs bei Verlust der
Bodenhaftung oder der Richtung.
ununterbrochen Ein Defekt des DSC-/ASR-Systems liegt
vo r. Lassen Sie das System von einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizier ten Fachwerkstatt überprüfen.
Kontrollleuchte
leuchtetUrsache Aktionen / Beobachtungen
Verschleiß der
Bremsbeläge
ununterbrochen, in Verbindung
mit einem akustischen
si
gnalton und einer Meldung
auf dem BildschirmDer Zustand des Bremsbelagverschleißes
ist fortgeschritten. Lassen Sie die Bremsbeläge umgehend bei einem CITROËN-
Ver tragspar tner oder einer qualifizier ten Fachwerkstatt
austauschen.
Deaktivierung der
Automatikfunktionen
der elektrischen
Feststellbremseununterbrochen
Die Funktionen "automatisches Anziehen"
(beim Abstellen des Motors) und
"automatisches Lösen" wurden deaktivier t
oder sind defekt. Aktivieren Sie die Funktion ( je nach Ver triebsland) im
Einstellungsmenü des Fahrzeugs oder wenden Sie sich an
einen Ver treter des CITROËN-Händlernetzes bzw. an eine
qualifizier te Fachwerkstatt, wenn das automatische Anziehen
/ Lösen nicht mehr möglich ist.
Ausführlichere Informationen zur elektrischen Feststellbremse
finden Sie in der entsprechenden Rubrik.
Reifendruck ununterbrochen Der Druck eines oder mehrerer Reifen ist
unzureichend. Kontrollieren Sie so schnell wie möglich den Reifendruck.
Die Kontrolle soll vorzugsweise bei kalten Reifen durchgeführ t
werden.
+ blinkt, dann
ununterbrochen,
zusammen mit der
Service-KontrollleuchteDas System zur Über wachung des
Reifendrucks ist defekt oder eines der
Räder ver fügt nicht über einen erkannten
Reifendrucksensor. Die Reifendrucküber wachung ist nicht mehr gewährleistet.
Lassen Sie das System von einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizier ten Fachwerkstatt
überprüfen.
1
Betriebskontrolle
Page 32 of 384
30
C5_de_Chap01_controle-de-marche_ed01-2015

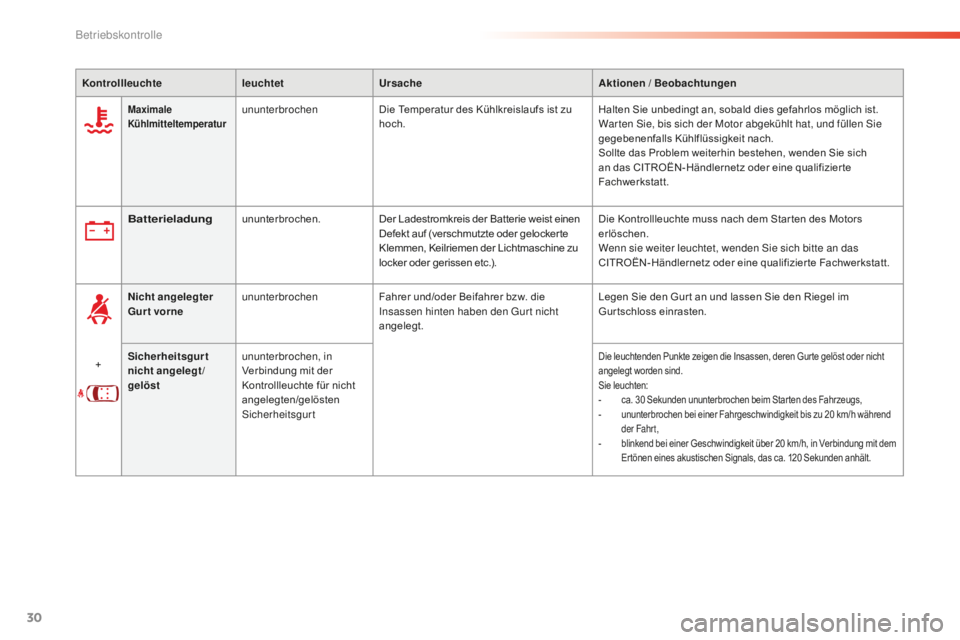

KontrollleuchteleuchtetUrsache Aktionen / Beobachtungen
Maximale
KühlmitteltemperaturununterbrochenDie Temperatur des Kühlkreislaufs ist zu
hoch. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
War ten
si e, bis sich der Motor abgekühlt hat, und füllen si e
gegebenenfalls Kühlflüssigkeit nach.
Sollte das Problem weiterhin bestehen, wenden Sie sich
an das CITROËN-Händlernetz oder eine qualifizier te
Fachwerkstatt.
B atterieladungununterbrochen.Der Ladestromkreis der Batterie weist einen
Defekt auf (verschmutzte oder gelocker te
Klemmen, Keilriemen der Lichtmaschine zu
locker oder gerissen etc.).Die Kontrollleuchte muss nach dem Star ten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden
s
i
e sich bitte an das
CITROËN-Händlernetz oder eine qualifizier te Fachwerkstatt.
+ Nicht angelegter
Gurt vorne
ununterbrochen
Fahrer und/oder Beifahrer bzw. die
in
sassen hinten haben den
g
u
r t nicht
angelegt. Legen Sie den Gur t an und lassen Sie den Riegel im
Gurtschloss einrasten.
Sicherheitsgurt
nicht angelegt/
gelöst ununterbrochen, in
Verbindung mit der
Kontrollleuchte für nicht
angelegten/gelösten
sic
herheitsgurt
Die leuchtenden Punkte zeigen die Insassen, deren Gur te gelöst oder nicht
angelegt worden sind.
Sie leuchten:
-
c
a. 30 Sekunden ununterbrochen beim Star ten des Fahrzeugs,
-
u
nunterbrochen bei einer Fahrgeschwindigkeit bis zu 20 km/h während
der Fahrt,
-
b
linkend bei einer Geschwindigkeit über 20 km/h, in Verbindung mit dem
Er tönen eines akustischen Signals, das ca. 120
Sekunden anhält.
Betriebskontrolle
Page 33 of 384
31
C5_de_Chap01_controle-de-marche_ed01-2015
KontrollleuchteleuchtetUrsache Aktionen / Beobachtungen

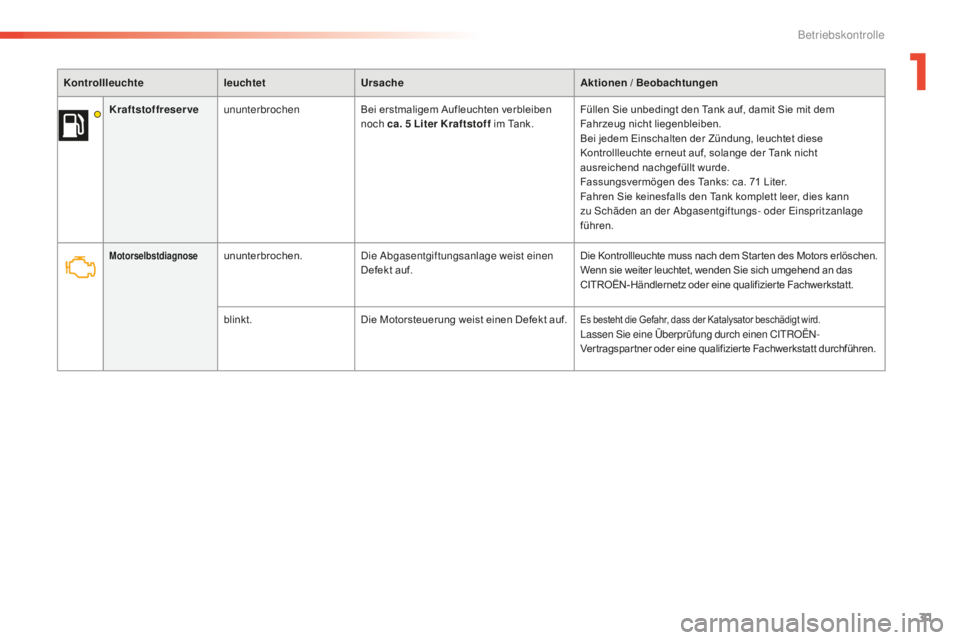

Motorselbstdiagnoseununterbrochen.die ab gasentgiftungsanlage weist einen
Defekt auf. Die Kontrollleuchte muss nach dem Star ten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
CITROËN-Händlernetz oder eine qualifizier te Fachwerkstatt.
blinkt. Die Motorsteuerung weist einen Defekt auf.
Es besteht die Gefahr, dass der Katalysator beschädigt wird.lassen sie eine Überprüfung durch einen Ci tR OËn-
V er tragspar tner oder eine qualifizier te Fachwerkstatt durchführen.
Kraftstoffreserve
ununterbrochen Bei erstmaligem Aufleuchten verbleiben
noch ca. 5
Liter Kraftstoff im Tank.
Füllen Sie unbedingt den Tank auf, damit Sie mit dem
Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung, leuchtet diese
Kontrollleuchte erneut auf, solange der Tank nicht
ausreichend nachgefüllt wurde.
Fassungsvermögen des Tanks: ca. 71 Liter.
Fahren Sie keinesfalls den Tank komplett leer, dies kann
zu s
c
häden an der a
b
gasentgiftungs- oder e
in
spritzanlage
führen.
1
Betriebskontrolle
Page 34 of 384
32
C5_de_Chap01_controle-de-marche_ed01-2015

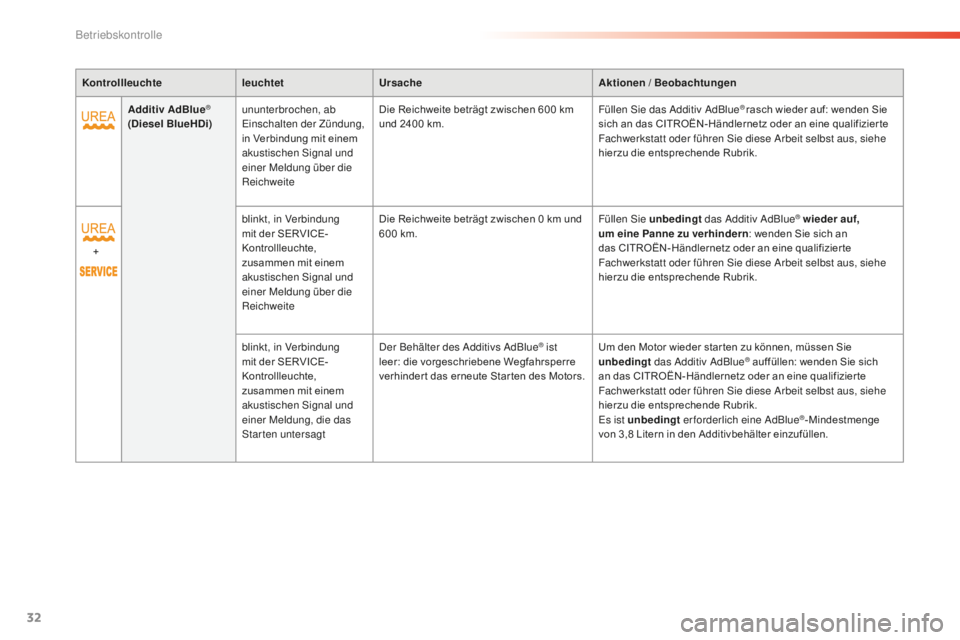

KontrollleuchteleuchtetUrsache Aktionen / Beobachtungen
Additiv AdBlue
®
(Diesel BlueHDi) ununterbrochen, ab ein
schalten der Zündung,
in Verbindung mit einem
akustischen
s
i
gnal und
einer Meldung über die
Reichweite Die Reichweite beträgt zwischen 600
km
und 2400
km.Füllen
si e das ad ditiv a dBlue® rasch wieder auf: wenden Sie
sich an das CITROËN-Händlernetz oder an eine qualifizier te
Fachwerkstatt oder führen
s
i
e diese a
r
beit selbst aus, siehe
hierzu die entsprechende Rubrik.
+ blinkt, in Verbindung
mit der SERVICE-
Kontrollleuchte,
zusammen mit einem
akustischen
s
i
gnal und
einer Meldung über die
Reichweite Die Reichweite beträgt zwischen 0
km und
600
km. Füllen
s
i
e unbedingt das
a
dditiv a dBlue
® wieder auf,
um eine Panne zu verhindern : wenden Sie sich an
das CITROËN-Händlernetz oder an eine qualifizier te
Fachwerkstatt oder führen
s
i
e diese
a
r
beit selbst aus, siehe
hierzu die entsprechende Rubrik.
blinkt, in Verbindung
mit der SERVICE-
Kontrollleuchte,
zusammen mit einem
akustischen
s
i
gnal und
einer Meldung, die das
st
arten untersagt
de
r Behälter des
a
d
ditivs
a
d
Blue
® ist
leer: die vorgeschriebene Wegfahrsperre
verhinder t das erneute Star ten des Motors. Um den Motor wieder star ten zu können, müssen Sie
unbedingt
das
a dditiv a dBlue® auffüllen: wenden Sie sich
an das CITROËN-Händlernetz oder an eine qualifizier te
Fachwerkstatt oder führen
s
i
e diese a
r
beit selbst aus, siehe
hierzu die entsprechende Rubrik.
es i
st unbedingt erforderlich eine
a
d
Blue
®-Mindestmenge
von 3,8
Litern in den Additivbehälter einzufüllen.
Betriebskontrolle
Page 35 of 384
33
C5_de_Chap01_controle-de-marche_ed01-2015

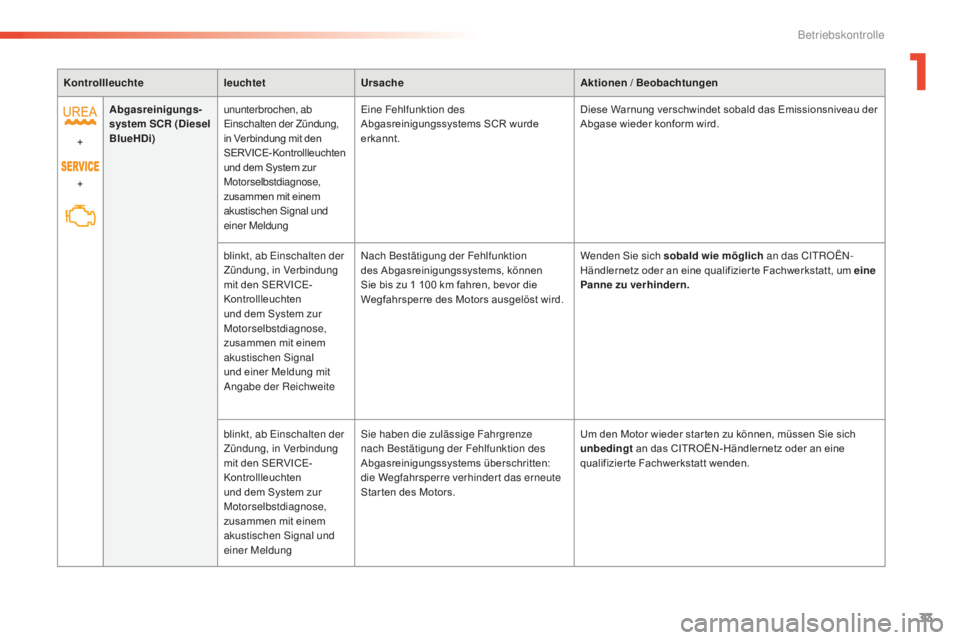

KontrollleuchteleuchtetUrsache Aktionen / Beobachtungen
+
+ Abgasreinigungs-
system SCR
(Diesel
BlueHDi) ununterbrochen, ab
ein
schalten der Zündung,
in Verbindung mit den
SERVICE-Kontrollleuchten
und dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen
s
i
gnal und
einer Meldung
ei
ne Fehlfunktion des
Abgasreinigungssystems SCR wurde
erkannt. Diese Warnung verschwindet sobald das Emissionsniveau der
Abgase wieder konform wird.
blinkt, ab
e
i
nschalten der
Zündung, in Verbindung
mit den SERVICE-
Kontrollleuchten
und dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen
s
i
gnal
und einer Meldung mit
an
gabe der Reichweite
na
ch Bestätigung der Fehlfunktion
des Abgasreinigungssystems, können
Sie bis zu 1
100 km fahren, bevor die
Wegfahrsperre des Motors ausgelöst wird. Wenden
s
i
e sich sobald wie möglich an das C
it
R
OË
n-
H
ändlernetz oder an eine qualifizier te Fachwerkstatt, um eine
Panne zu verhindern.
blinkt, ab
e
i
nschalten der
Zündung, in Verbindung
mit den SERVICE-
Kontrollleuchten
und dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen
s
i
gnal und
einer Meldung
si
e haben die zulässige Fahrgrenze
nach Bestätigung der Fehlfunktion des
Abgasreinigungssystems überschritten:
die Wegfahrsperre verhindert das erneute
Star ten des Motors. Um den Motor wieder star ten zu können, müssen Sie sich
unbedingt
an das CITROËN-Händlernetz oder an eine
qualifizier te Fachwerkstatt wenden.
1
Betriebskontrolle
Page 36 of 384
34
C5_de_Chap01_controle-de-marche_ed01-2015
Nebelscheinwerferununterbrochen Die Nebelscheinwer fer werden mit Hilfe
des Rings am Lichtschalter eingeschaltet. Drehen Sie den Ring am Lichtschalter zweimal nach hinten,
um die Nebelscheinwer fer auszuschalten.
Nebelschlussleuchteununterbrochendi
e ne belschlussleuchte wurde
eingeschaltet. Drehen Sie den Ring am Schalter nach hinten, um die
Nebelschlussleuchte auszuschalten.

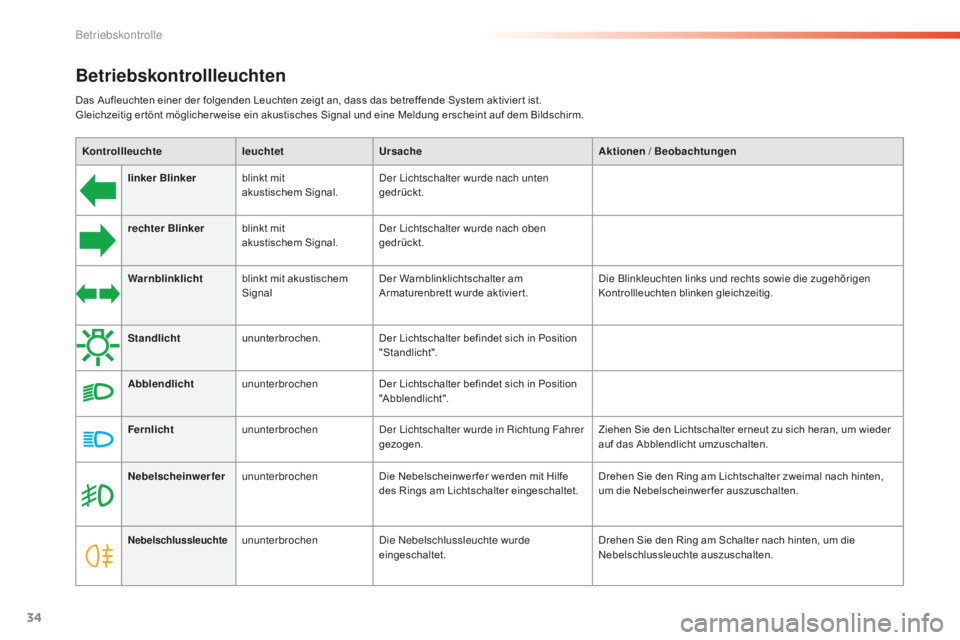

Betriebskontrollleuchten
Kontrollleuchte
leuchtetUrsache Aktionen / Beobachtungen
linker Blinker blinkt mit
akustischem Signal.
de
r l
i
chtschalter wurde nach unten
gedrückt.
rechter Blinker blinkt mit
akustischem Signal.
de
r l
i
chtschalter wurde nach oben
gedrückt.
Standlicht ununterbrochen. Der Lichtschalter befindet sich in Position
"Standlicht".
Abblendlicht ununterbrochen Der Lichtschalter befindet sich in Position
"Abblendlicht".
Fernlicht ununterbrochen
de
r l
i
chtschalter wurde in Richtung Fahrer
gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran, um wieder
auf das Abblendlicht umzuschalten.
Warnblinklicht
blinkt mit akustischem
si
gnalDer Warnblinklichtschalter am
Armaturenbrett wurde aktivier t.
di
e Blinkleuchten links und rechts sowie die zugehörigen
Kontrollleuchten blinken gleichzeitig.
Das Aufleuchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktivier t ist.
Gleichzeitig er tönt möglicher weise ein akustisches Signal und eine Meldung erscheint auf dem Bildschirm.
Betriebskontrolle
Page 37 of 384
35
C5_de_Chap01_controle-de-marche_ed01-2015

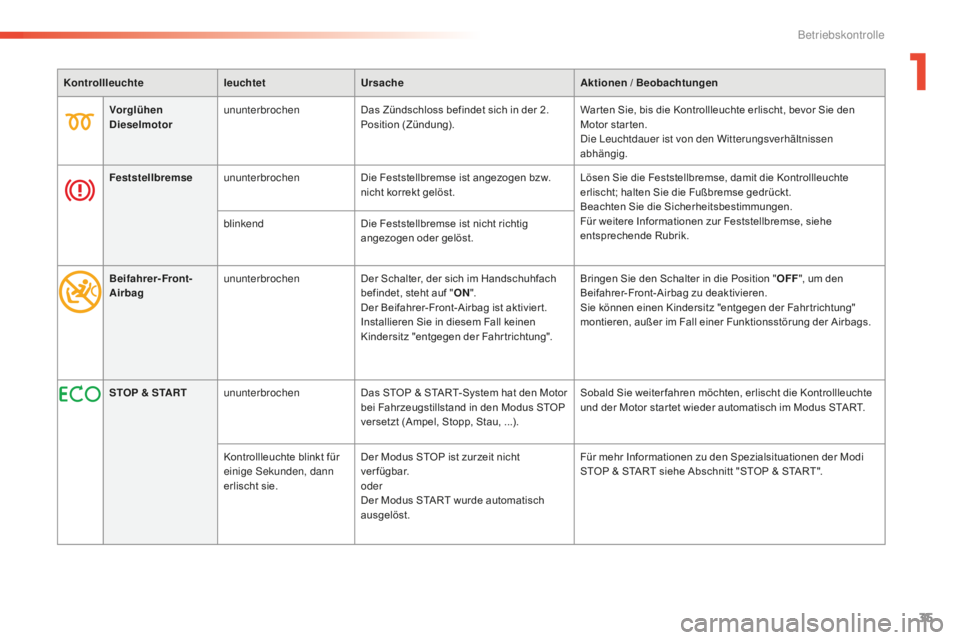

KontrollleuchteleuchtetUrsache Aktionen / Beobachtungen
Vorglühen
Dieselmotor ununterbrochen
Das Zündschloss befindet sich in der 2.
Position (Zündung). War ten Sie, bis die Kontrollleuchte erlischt, bevor Sie den
Motor star ten.
di
e l
eu
chtdauer ist von den Witterungsverhältnissen
abhängig.
Feststellbremse ununterbrochen Die Feststellbremse ist angezogen bzw.
nicht korrekt gelöst. Lösen Sie die Feststellbremse, damit die Kontrollleuchte
erlischt; halten Sie die Fußbremse gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur Feststellbremse, siehe
entsprechende Rubrik.
blinkend
Die Feststellbremse ist nicht richtig
angezogen oder gelöst.

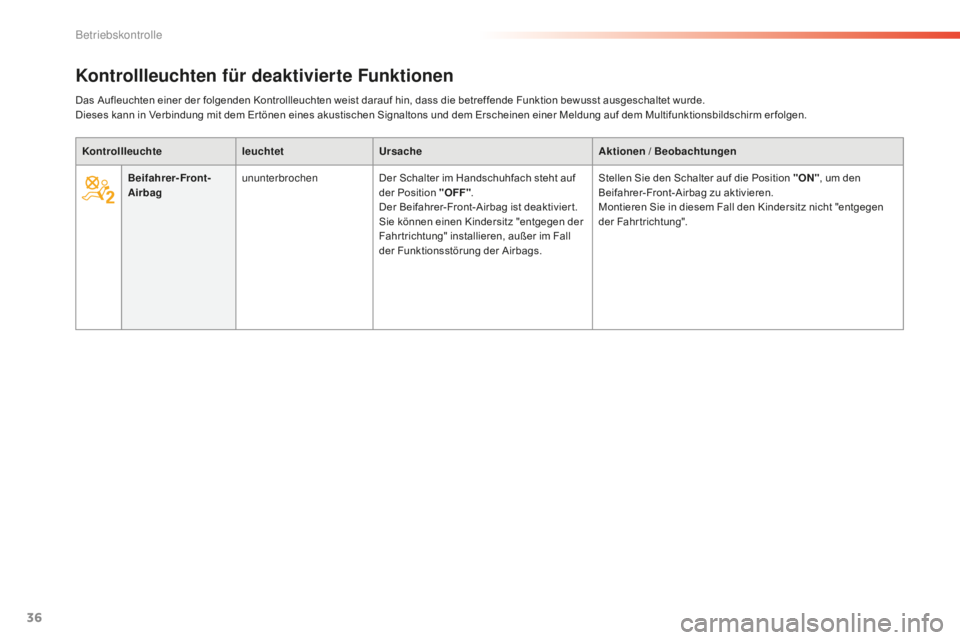

Beifahrer-Front-
Airbag ununterbrochen
Der Schalter, der sich im Handschuhfach
befindet, steht auf "ON".
Der Beifahrer-Front-Airbag ist aktiviert.
Installieren Sie in diesem Fall keinen
Kindersitz "entgegen der Fahr trichtung". Bringen Sie den Schalter in die Position "
OFF", um den
Beifahrer-Front-Airbag zu deaktivieren.
Sie können einen Kindersitz "entgegen der Fahr trichtung"
montieren, außer im Fall einer Funktionsstörung der Airbags.
STOP & START ununterbrochen Das STOP & START-System hat den Motor
bei Fahrzeugstillstand in den Modus STOP
versetzt (Ampel, Stopp, Stau, ...). Sobald Sie weiter fahren möchten, erlischt die Kontrollleuchte
und der Motor star tet wieder automatisch im Modus START.
Kontrollleuchte blinkt für
einige
s
e
kunden, dann
erlischt sie. Der Modus STOP ist zurzeit nicht
verfügbar.
oder
Der Modus START wurde automatisch
ausgelöst. Für mehr Informationen zu den Spezialsituationen der Modi
STOP & START siehe Abschnitt "STOP & START".
1
Betriebskontrolle
Page 38 of 384
36
C5_de_Chap01_controle-de-marche_ed01-2015
Kontrollleuchten für deaktivierte Funktionen
KontrollleuchteleuchtetUrsache Aktionen / Beobachtungen
Beifahrer-Front-
Airbag ununterbrochen
Der Schalter im Handschuhfach steht auf
der Position "OFF".
Der Beifahrer-Front-Airbag ist deaktiviert.
Sie können einen Kindersitz "entgegen der
Fahr trichtung" installieren, außer im Fall
der Funktionsstörung der Airbags. Stellen Sie den Schalter auf die Position "ON"
, um den
Beifahrer-Front-Airbag zu aktivieren.
Montieren Sie in diesem Fall den Kindersitz nicht "entgegen
der Fahr trichtung".
Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Er tönen eines akustischen Signaltons und dem Erscheinen einer Meldung auf dem Multifunktionsbildschirm er folgen.
Betriebskontrolle
Page 39 of 384
37
C5_de_Chap01_controle-de-marche_ed01-2015

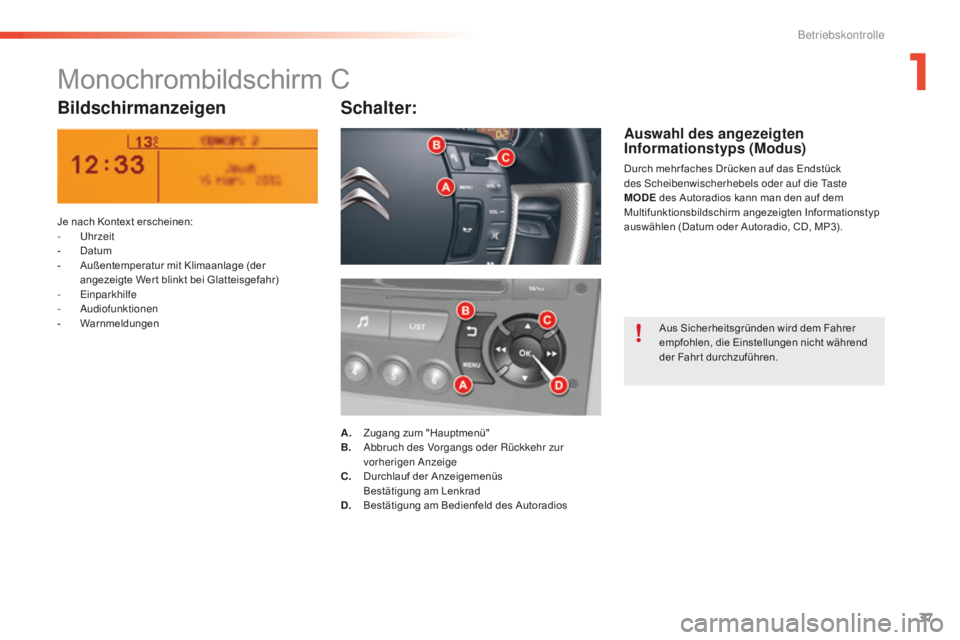

Monochrombildschirm C
BildschirmanzeigenSchalter:
Je nach Kontext erscheinen:
-
uh rzeit
-
D
atum
-
A
ußentemperatur mit Klimaanlage (der
angezeigte Wer t blinkt bei Glatteisgefahr)
-
e
i
nparkhilfe
-
a udiofunktionen
-
W
arnmeldungen
A.
Z
ugang zum "Hauptmenü"
B.
a
b
bruch des Vorgangs oder Rückkehr zur
vorherigen
a
n
zeige
C.
D
urchlauf der Anzeigemenüs
B
estätigung am Lenkrad
D.
B
estätigung am Bedienfeld des Autoradios
Auswahl des angezeigten
Informationstyps (Modus)
Durch mehr faches Drücken auf das Endstück
des sc heibenwischerhebels oder auf die ta ste
MODE des Autoradios kann man den auf dem
Multifunktionsbildschirm angezeigten Informationstyp
auswählen (Datum oder Autoradio, CD, MP3).
Aus Sicherheitsgründen wird dem Fahrer
empfohlen, die Einstellungen nicht während
der Fahr t durchzuführen.
1
Betriebskontrolle
Page 40 of 384
38
C5_de_Chap01_controle-de-marche_ed01-2015

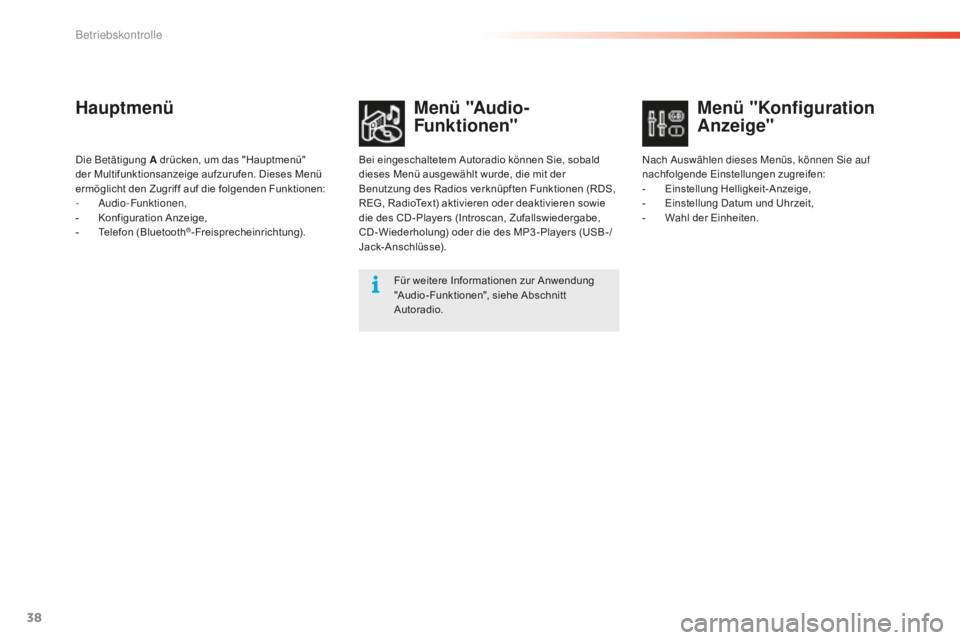

HauptmenüMenü "Audio-
Funktionen"
Bei eingeschaltetem Autoradio können Sie, sobald
dieses Menü ausgewählt wurde, die mit der
Benutzung des Radios verknüpften Funktionen (RDS,
REG, RadioText) aktivieren oder deaktivieren sowie
die des CD -Players (Introscan, Zufallswiedergabe,
CD -Wiederholung) oder die des MP3 -Players (USB-/
Jack-Anschlüsse).
Für weitere Informationen zur Anwendung
"Audio-Funktionen", siehe Abschnitt
Autoradio.di
e Betätigung A drücken, um das "Hauptmenü"
der Multifunktionsanzeige aufzurufen. Dieses Menü
ermöglicht den Zugriff auf die folgenden Funktionen:
-
a
udio-Funktionen,
-
K
onfiguration Anzeige,
-
T
elefon (Bluetooth
®-Freisprecheinrichtung).
na
ch a
u
swählen dieses Menüs, können s
i
e auf
nachfolgende Einstellungen zugreifen:
-
E
instellung Helligkeit-Anzeige,
-
E
instellung Datum und Uhrzeit,
- W ahl der Einheiten.
Menü "Konfiguration
Anzeige"
Betriebskontrolle
