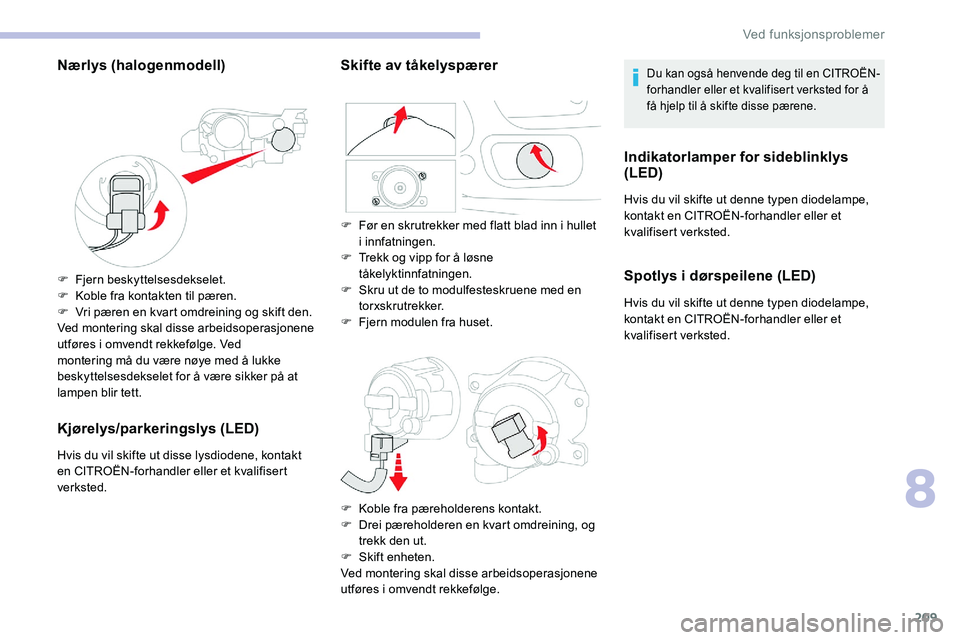

Nærlys (halogenmodell)
F Fjern beskyttelsesdekselet.
F K oble fra kontakten til pæren.
F

V
ri pæren en kvart omdreining og skift den.
Ved montering skal disse arbeidsoperasjonene
utføres i
omvendt rekkefølge. Ved
montering må du være nøye med å lukke
beskyttelsesdekselet for å være sikker på at
lampen blir tett.
Kjørelys/parkeringslys (LED)
Hvis du vil skifte ut disse lysdiodene, kontakt
en CITROËN-forhandler eller et kvalifisert
verksted.
Skifte av tåkelyspærerDu kan også henvende deg til en CITROËN-
forhandler eller et kvalifisert verksted for å
få hjelp til å skifte disse pærene.
Indikatorlamper for sideblinklys
(LED)
Hvis du vil skifte ut denne typen diodelampe,
kontakt en CITROËN-forhandler eller et
kvalifisert verksted.
Spotlys i dørspeilene (LED)
Hvis du vil skifte ut denne typen diodelampe,
kontakt en CITROËN-forhandler eller et
kvalifisert verksted.
F

F

ør en skrutrekker med flatt blad inn i

hullet
i


innfatningen.
F

T

rekk og vipp for å løsne
tåkelyktinnfatningen.
F
S
kru ut de to modulfesteskruene med en
torxskrutrekker.
F

F

jern modulen fra huset.
F

K

oble fra pæreholderens kontakt.
F

D

rei pæreholderen en kvart omdreining, og
trekk den ut.
F

S

kift enheten.
Ved montering skal disse arbeidsoperasjonene
utføres i

omvendt rekkefølge.
8
Ved funksjonsproblemer

210

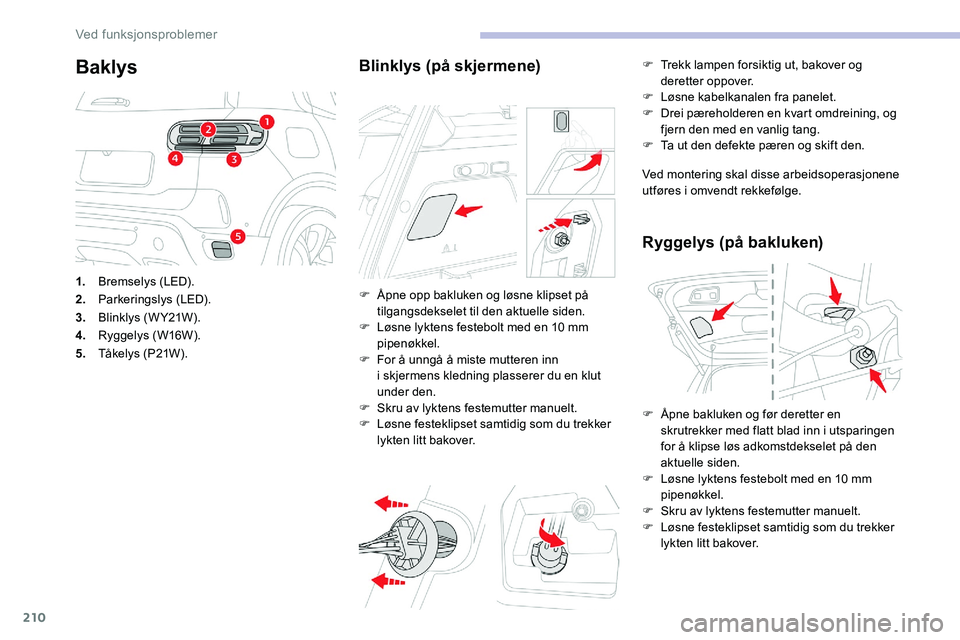

Baklys
1.Bremselys (LED).
2. Parkeringslys (LED).
3. Blinklys (WY21W).
4. Ryggelys (W16W).
5. Tåkelys (P21W).
Blinklys (på skjermene)
F Åpne opp bakluken og løsne klipset på
tilgangsdekselet til den aktuelle siden.
F

L
øsne lyktens festebolt med en 10 mm
pipenøkkel.
F

F
or å unngå å miste mutteren inn
i
skjermens kledning plasserer du en klut
under den.
F

S
kru av lyktens festemutter manuelt.
F

L
øsne festeklipset samtidig som du trekker
lykten litt bakover. F

T
rekk lampen forsiktig ut, bakover og
deretter oppover.
F
L
øsne kabelkanalen fra panelet.
F
D
rei pæreholderen en kvart omdreining, og
fjern den med en vanlig tang.
F
T
a ut den defekte pæren og skift den.
Ved montering skal disse arbeidsoperasjonene
utføres i omvendt rekkefølge.
Ryggelys (på bakluken)
F Åpne bakluken og før deretter en
skrutrekker med flatt blad inn i utsparingen
for å klipse løs adkomstdekselet på den
aktuelle siden.
F

L
øsne lyktens festebolt med en 10 mm
pipenøkkel.
F

S
kru av lyktens festemutter manuelt.
F

L
øsne festeklipset samtidig som du trekker
lykten litt bakover.
Ved funksjonsproblemer

211
Ved montering skal disse arbeidsoperasjonene
utføres i omvendt rekkefølge.
Tå ke l y s
Hvis du skifter en pære innen noen få
minutter etter at tenningen er slått av, vær
forsiktig så du ikke berører lyddemperen –
forbrenningsfare!
Bremselys, øvre (LED)
Hvis du vil skifte ut denne typen diodelampe,
kontakt en CITROËN-forhandler eller et
kvalifisert verksted.
Skiltlys (W5W)

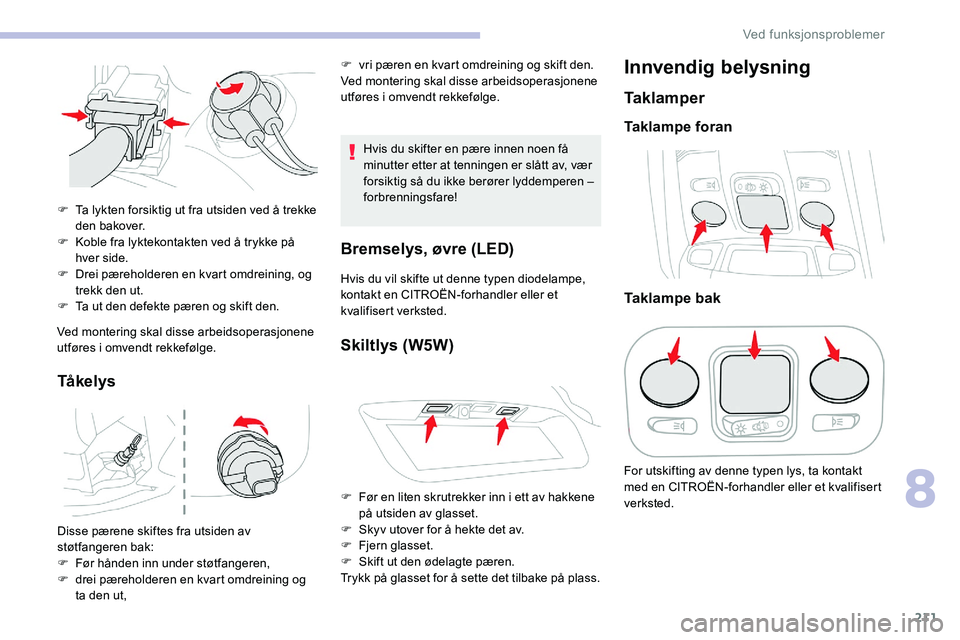

Innvendig belysning
Taklamper
Taklampe foran
F Ta lykten forsiktig ut fra utsiden ved å trekke den bakover.
F

K
oble fra lyktekontakten ved å trykke på
hver side.
F

D
rei pæreholderen en kvart omdreining, og
trekk den ut.
F

T
a ut den defekte pæren og skift den.
Disse pærene skiftes fra utsiden av
støtfangeren bak:
F

F
ør hånden inn under støtfangeren,
F

d
rei pæreholderen en kvart omdreining og
ta den ut, F

v
ri pæren en kvart omdreining og skift den.
Ved montering skal disse arbeidsoperasjonene
utføres i omvendt rekkefølge.
F
F
ør en liten skrutrekker inn i ett av hakkene
på utsiden av glasset.
F

S
kyv utover for å hekte det av.
F

F
jern glasset.
F

S
kift ut den ødelagte pæren.
Trykk på glasset for å sette det tilbake på plass.
Taklampe bak
For utskifting av denne typen lys, ta kontakt
med en CITROËN-forhandler eller et kvalifisert
verksted.
8
Ved funksjonsproblemer

212

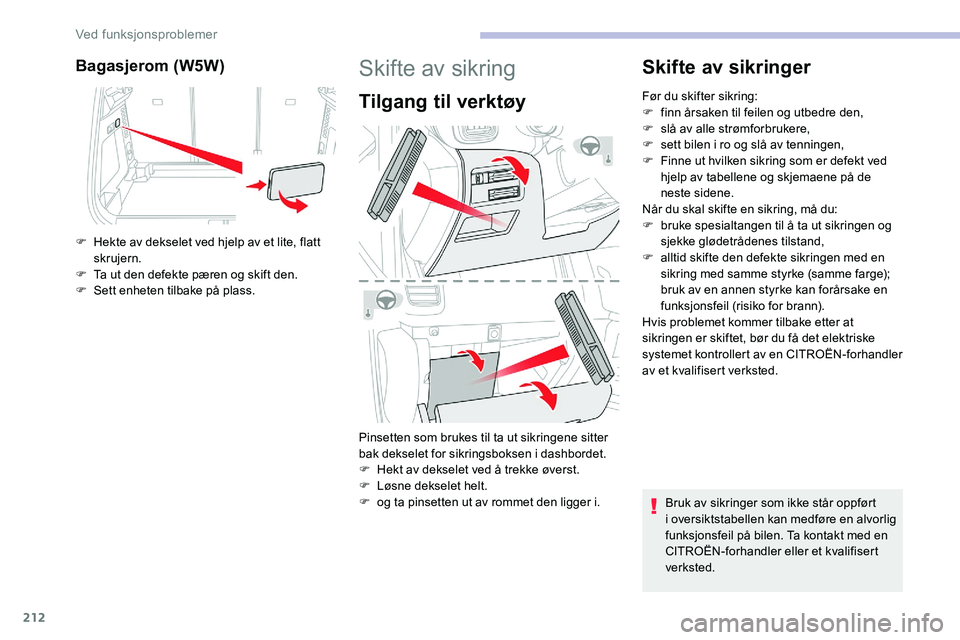

Bagasjerom (W5W)
F Hekte av dekselet ved hjelp av et lite, flatt skrujern.
F

T
a ut den defekte pæren og skift den.
F

S
ett enheten tilbake på plass.
Skifte av sikring
Tilgang til verktøy
Pinsetten som brukes til ta ut sikringene sitter
bak dekselet for sikringsboksen i dashbordet.
F

H
ekt av dekselet ved å trekke øverst.
F

L
øsne dekselet helt.
F

o
g ta pinsetten ut av rommet den ligger i.
Skifte av sikringer
Før du skifter sikring:
F f inn årsaken til feilen og utbedre den,
F

s
lå av alle strømforbrukere,
F

s
ett bilen i ro og slå av tenningen,
F

F
inne ut hvilken sikring som er defekt ved
hjelp av tabellene og skjemaene på de
neste sidene.
Når du skal skifte en sikring, må du:
F

b
ruke spesialtangen til å ta ut sikringen og
sjekke glødetrådenes tilstand,
F

a
lltid skifte den defekte sikringen med en
sikring med samme styrke (samme farge);
bruk av en annen styrke kan forårsake en
funksjonsfeil (risiko for brann).
Hvis problemet kommer tilbake etter at
sikringen er skiftet, bør du få det elektriske
systemet kontrollert av en CITROËN-forhandler
av et kvalifisert verksted.
Bruk av sikringer som ikke står oppført
i
oversiktstabellen kan medføre en alvorlig
funksjonsfeil på bilen. Ta kontakt med en
CITROËN-forhandler eller et kvalifisert
verksted.
Ved funksjonsproblemer

213
Installering av elektrisk tilbehør
Den elektriske kretsen i bilen er beregnet
på å fungere med standard- eller
ekstrautstyr.
Før du eventuelt installerer annet utstyr
eller elektrisk tilbehør i
bilen, kontakt en
CITROËN-forhandler eller et kvalifisert
verksted. CITROËN frasier seg ethvert ansvar
for utgifter som skyldes installering av
tilbehør som ikke føres eller anbefales av
CITROËN eller som ikke er blitt installert
etter deres anvisninger. Dette gjelder
spesielt når energiforbruket for alle de
ekstra tilkoblede apparatene overskrider
10


milliampere.

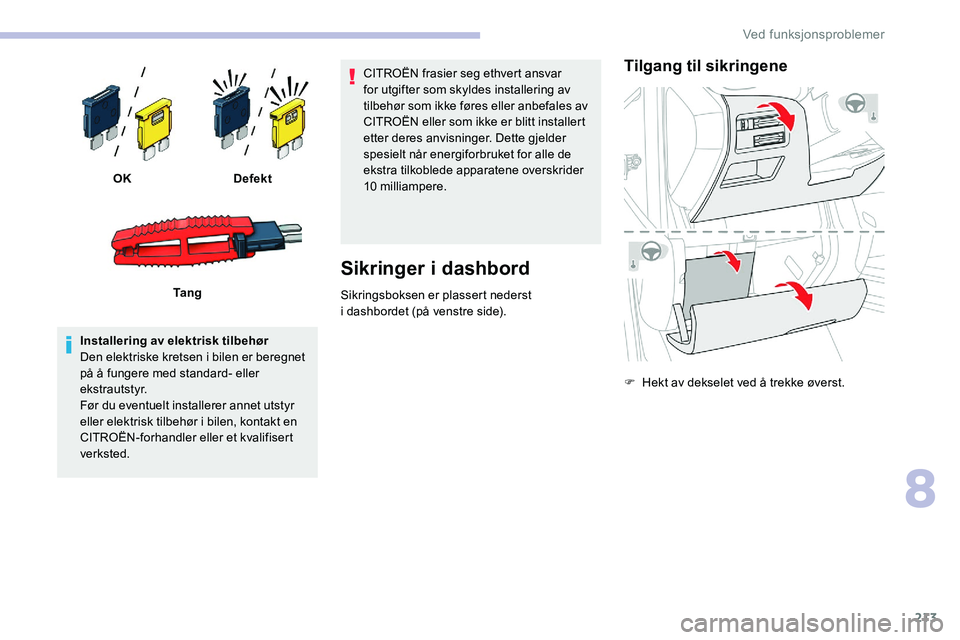

Sikringer i d
ashbord
Sikringsboksen er plassert nederst
i
dashbordet (på venstre side).
Tilgang til sikringene
F Hekt av dekselet ved å trekke øverst.
OK
Defekt
Ta n g
8
Ved funksjonsproblemer

214
Nedre sikringsboksF145Alarm (enhet).
F18 5Strømtilførsel tilhenger
F28 5Alarm (sirene),
fjernkontrollmottaker
for ekstra oppvarming/
ventilasjon.
F29 20Berøringsbrett
(CITROËN Connect
Radio eller CITROËN
Connect Nav).
F31 10Sigarettenner/12
V
tilbehørskontakt foran
F34 5Trådløs
smarttelefonlader.Øvre sikringsboks
Sikringsnr.Styrke
(A) Funksjoner
F2 10Oppvarming av
dørspeil
F3 40Elektriske vindusheiser
bak med et enkelt trykk.
F5 40
Elektriske vindusheiser
foran med et enkelt trykk.
F6 15Kontakt 12 V bagasjerom
F730Varme i forsetene.
F10 30Panoramasoltak
Sikringsnr.Styrke
(A) Funksjoner
F4 15Horn.
F6 20Pumpe vindusspyler
foran og bak.
F7 10
12 V bakre USB-kontakt.
F820Vindusvisker bak.
F10 30Låse/låse opp dørene
og drivstoffluken.
Ved funksjonsproblemer

215
Sikringsnr.Styrke (A) Funksjoner
F1 40Ventilasjonsmotor for
klimaanlegg.
F16 20Oppvarmet frontrute.
F18 10Høyre fjernlys
F19 10Venstre fjernlys.
F24 40Strømtilførsel tilhenger
F26 25Tåkelys foran.
12 V-batteri
Fremgangsmåte for å starte motoren ved hjelp
av et annet batteri, eller for å lade opp et utladd
batteri.
Startbatterier med bly
Batteriene inneholder skadelige
substanser som svovelsyre og bly.
De skal avhendes etter gjeldende
lovbestemmer, og skal under ingen
omstendigheter kastes sammen med
husholdningsavfall.
Lever inn brukte batterier på spesielle
innsamlingssteder.
Før du håndterer batteriet, må du beskytte
øyne og ansikt.
Enhver arbeidsoperasjon på batteriet skal
skje i
et godt ventilert lokale, langt unna
åpne flammer eller gnistkilder for å unngå
enhver risiko for eksplosjon og brann.
Vask hendene godt når du er ferdig.
Tilgang til batteriet
Batteriet sitter under panseret.

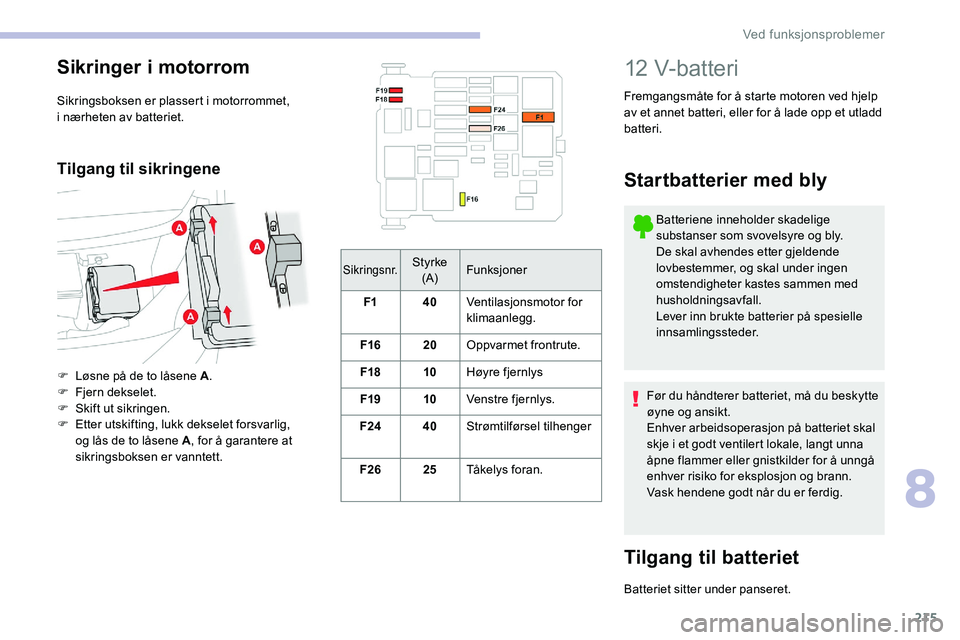

Sikringer i mo torrom
Sikringsboksen er plassert i motorrommet,
i nærheten av batteriet.
Tilgang til sikringene
F Løsne på de to låsene A .
F F jern dekselet.
F

Sk
ift ut sikringen.
F

E
tter utskifting, lukk dekselet forsvarlig,
og lås de to låsene A , for å garantere at
sikringsboksen er vanntett.
8
Ved funksjonsproblemer

216
(+) Plusspol.
Består også av en polklemme med hurtiglås.
(-) Minuspol.
Da batteriets minuspol ikke er tilgjengelig, er
det et separat jordingspunkt i
nærheten av
batteriet.

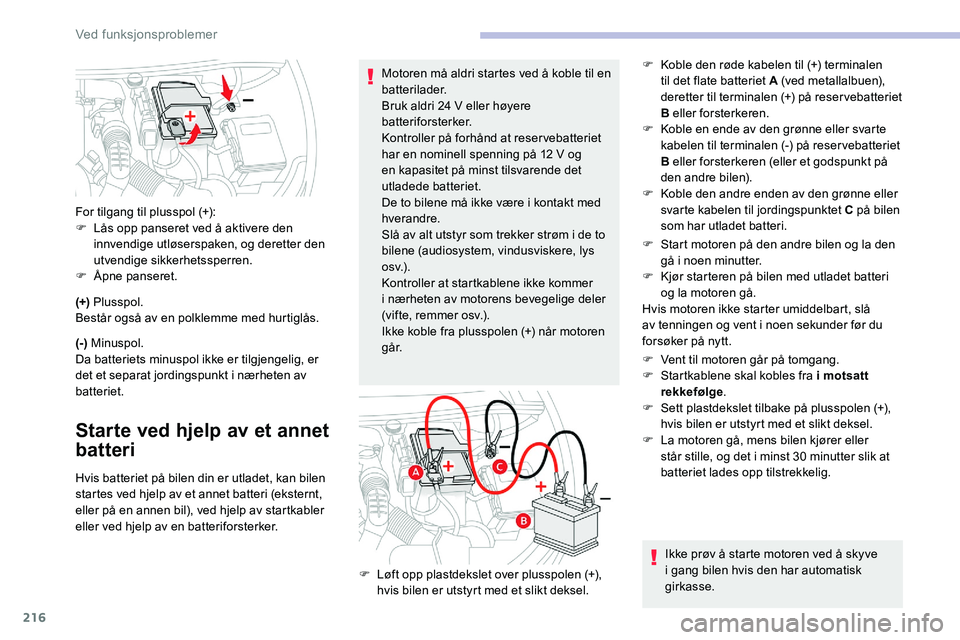

Starte ved hjelp av et annet
batteri
Hvis batteriet på bilen din er utladet, kan bilen
startes ved hjelp av et annet batteri (eksternt,
eller på en annen bil), ved hjelp av startkabler
eller ved hjelp av en batteriforsterker. For tilgang til plusspol (+):
F

L
ås opp panseret ved å aktivere den
innvendige utløserspaken, og deretter den
utvendige sikkerhetssperren.
F
Å
pne panseret. Motoren må aldri startes ved å koble til en
batterilader.
Bruk aldri 24 V eller høyere
batteriforsterker.
Kontroller på forhånd at reservebatteriet
har en nominell spenning på 12 V og
en kapasitet på minst tilsvarende det
utladede batteriet.
De to bilene må ikke være i kontakt med
hverandre.
Slå av alt utstyr som trekker strøm i de to
bilene (audiosystem, vindusviskere, lys
o s v.) .
Kontroller at startkablene ikke kommer
i nærheten av motorens bevegelige deler
(vifte, remmer osv.).
Ikke koble fra plusspolen (+) når motoren
g å r. F
K
oble den røde kabelen til (+) terminalen
til det flate batteriet A (ved metallalbuen),
deretter til terminalen (+) på reservebatteriet
B eller forsterkeren.
F
K
oble en ende av den grønne eller svarte
kabelen til terminalen (-) på reservebatteriet
B eller forsterkeren (eller et godspunkt på
den andre bilen).
F
K
oble den andre enden av den grønne eller
svarte kabelen til jordingspunktet C på bilen
som har utladet batteri.
F
L
øft opp plastdekslet over plusspolen (+),
hvis bilen er utstyrt med et slikt deksel. F

S
tart motoren på den andre bilen og la den
gå i noen minutter.
F
K
jør starteren på bilen med utladet batteri
og la motoren gå.
Hvis motoren ikke starter umiddelbart, slå
av tenningen og vent i noen sekunder før du
forsøker på nytt.
F
V
ent til motoren går på tomgang.
F
S
tartkablene skal kobles fra i motsatt
rekkefølge .
F
S
ett plastdekslet tilbake på plusspolen (+),
hvis bilen er utstyrt med et slikt deksel.
F
L
a motoren gå, mens bilen kjører eller
står stille, og det i minst 30 minutter slik at
batteriet lades opp tilstrekkelig.
Ikke prøv å starte motoren ved å skyve
i
gang bilen hvis den har automatisk
girkasse.
Ved funksjonsproblemer

217
Lading av batteri med
batterilader
For at batteriet skal vare så lenge som mulig,
må ladenivået holdes på et tilstrekkelig nivå.
I visse tilfeller kan det være nødvendig å lade
batteriet:
-
b
ruke bilen hovedsakelig til korte turer,
-

h
vis bilen skal stå ubrukt i flere uker.
Ta kontakt med en CITROËN-forhandler eller
et kvalifisert verksted.
Hvis du vurderer å lade batteriet på bilen
selv, må du utelukkende bruke en batterilader
som er kompatibel med blybatterier med en
nominell spenning på 12


V.
Følg bruksanvisningen fra produsenten av
laderen.
Bytt aldri om på polene.
Det er ikke nødvendig å koble fra batteriet. F

S
lå av tenningen.
F
S
kru av alt utstyr som trekker strøm
(bilradio, lys, vindusviskere, …). Prøv aldri å lade et frosset batteri – Fare
for eksplosjon!
Hvis batteriet er frosset, må du få det
kontrollert hos CITROËN eller på et
kvalifisert verksted, som vil kontrollere at
de interne komponentene ikke er skadet,
og at batterihuset ikke er sprukket,
ettersom det kan forårsake lekkasje av
giftig og korroderende syre.
Visse funksjoner, som Stop & Start, er
ikke tilgjengelige så lenge batteriet ikke
har nådd et tilstrekkelig ladenivå.
Frakobling av batteriet
F Slå av laderen B før du kobler kablene til
batteriet, for å unngå farlige gnister.
F

K
ontroller at laderkablene er i god stand.
F

L
øft opp plastdekselet på plusspolen (+)
hvis det er montert.
F

K
oble til kablene på lader B som følger:
-

d
en positive, røde (+) kabelen til (+) polen
på batteriet A ,
-

d
en negative, svarte (–) kabelen til
godspunktet C på bilen.
F

V
ed slutten av ladeoperasjonen slår du
av laderen B før frakobling av kablene fra
batteri A . For å holde ladenivået tilstrekkelig for start
av motoren anbefales det å koble fra batteriet
dersom bilen skal stå lenge uten å brukes.
Før du kobler fra batteriet må du gjøre
følgende:
F

L
ukk alle åpninger (dører, bakluke, vinduer,
tak)
F

S
lå av alt utstyr som trekker strøm (bilradio,
vindusviskere, lys osv.),
8
Ved funksjonsproblemer

218
F Slå av tenningen og vent i fire minutter.
Ved batteriet er det bare nødvendig å koble fra
plusspolen.
Pol med hurtiglåsing
Frakobling av polen (+) Tilkobling av plusspolen (+)
Ikke bruk kraft når du trykker på hendelen.
Hvis klemmen ikke er riktig plassert, vil
låsing være umulig. Start fremgangsmåten
på nytt.
Etter tilkobling av batteri
F Løft opp plastdekselet på plusspolen (+)

hvis det er montert.
F

Lø
ft platen A helt opp for å låse opp
klemmen B .
F

F
jern klemme B ved å løfte den opp. F

Lø
ft platen A helt opp.
F
S
ett den åpne klemmen B tilbake på plass
på plusspolen (+) .
F
T
rykk på klemmen B helt til den går
i

inngrep.
F
L
ås klemmen B ved å føre spaken A ned.
F S enk plastdekselet på plusspolen (+)
hvis
det er montert. Når batteriet er koblet til, slår du på tenningen
og venter 1
minutt før du starter motoren for
å aktivere initialisering av de elektroniske
systemene.
Hvis mindre problemer likevel vedvarer etter
denne operasjonen, tar du kontakt med en
CITROËN-forhandler eller en kvalifisert
verksted
Se avsnittet om dette og foreta selv ny
initialisering av systemene:
-
N
økkel med fjernkontroll eller elektronisk
nøkkel (avhengig av versjon)
-
S
oltak med elektriske gardiner
-
E
lektriske vinduer
-
D
ato og klokkeslett
-
F
orhåndsinnstilte radiostasjoner
Under reisen etter at motoren har blitt
startet første gang, kan det hende at
Stopp & Start-systemet ikke virker som
det skal.
I dette tilfellet blir systemet først
tilgjengelig igjen etter at bilen har stått
stille en sammenhengende periode. Hvor
lenge avhenger av temperaturen ute og
batteriets ladetilstand (opptil ca. 8
timer).
Ved funksjonsproblemer
