CITROEN C5 AIRCROSS 2020 Upute Za Rukovanje (in Croatian)

209
Kratka svjetla (halogeni farovi)
F Skinite zaštitni poklopac.
F O dspojite konektor žarulje.
F

O
krenite žarulju za četvrtinu kruga u smjeru
suprotnom od smjera kazaljki na satu
i
zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom. Pri ponovnom postavljanju vrlo
pažljivo zatvorite zaštitni poklopac kako biste
osigurali brtvljenje žarulje.
Dnevna svjetla/pozicijska svjetla
(LED)
Za zamjenu žarulja s elektroluminiscentnim
d iodama, obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Zamjena žarulje prednjeg svjetla za
magluZa zamjenu ovih žarulja možete se
obratiti i mreži CITROËN ili nekoj stručnoj
radionici.
Bočni pokazivači smjera (LED)
Za zamjenu ove vrste diodnih žarulja, obratite
se mreži CITROËN ili nekoj stručnoj radionici.
Spot svjetla u v anjskim retrovizorima
(LED)
Za zamjenu ove vrste diodnog svjetla obratite
se mreži CITROËN ili nekoj stručnoj radionici.
F

U

metnite plosnati odvijač u

rupu na letvici.
F

O

tkopčajte okvir prednjeg svjetla za maglu
povlačenjem odvijača.
F

O

dvijačem torx skinite dva vijka kojima je
pričvršćen modul.
F
I
zvadite modul iz njegovog ležišta.
F

O

dspojite konektor od držača žarulje.
F

O

krenite držač žarulje za četvrtinu kruga
i

izvadite ga.
F

Z

amijenite sklop.
Pri postavljanju postupite obrnutim
redoslijedom.
8
U slučaju kvara

210
Stražnja svjetla
1.Stop svjetla (LED).
2. Pozicijska svjetla (LED).
3. Pokazivači smjera (W Y21W).
4. Svjetla za vožnju unatrag (W16W).
5. Svjetla za maglu (P21W).
Pokazivači smjera (na
blatobranima)
F Otvorite poklopac prtljažnika i otkvačite
poklopac svjetala na odgovarajućoj strani.
F

O
dvijte vijak kojim je pričvršćeno svjetlo
cjevastim ključem od 10
mm.
F

K
ako se matica ne bi izgubila pri padu
u
oblogu blatobrana, prethodno postavite
krpu na dno.
F

R
ukom odvrnite i izvadite maticu svjetla.
F

I
zvadite kopču za pridržavanje, pritom malo
odmaknite svjetlo. F

I
zvana oprezno izvadite svjetlo povlačenjem
prema natrag, zatim prema gore.
F
O
dvojite provodnik kabela od lima.
F
A
ko je potrebno, upotrijebite univerzalna
kliješta da biste okrenuli držač žarulje za
četvrtinu kruga pa ga izvadite.
F
I
zvadite žarulju i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom.
Svjetla za vožnju unatrag (na
poklopcu prtljažnika)
F Otvorite prtljažnik i umetnite plosnati odvijač
u utor za oslobađanje poklopca svjetla na
odgovarajućoj strani.
F

O
dvijte vijak kojim je pričvršćeno svjetlo
cjevastim ključem od 10
mm.
F

R
ukom odvrnite i izvadite maticu svjetla.
F

I
zvadite kopču za pridržavanje, pritom malo
odmaknite svjetlo.
U slučaju kvara

211
Pri postavljanju postupite obrnutim
redoslijedom.
Svjetla za maglu
Ako žarulju mijenjate nekoliko minuta
nakon isključivanja kontakta, pripazite da
ne dotaknete prigušni lonac jer biste se
mogli opeći!
Treće stop svjetlo (LED)
Za zamjenu ove vrste diodnih svjetala, obratite
se mreži CITROËN ili nekoj stručnoj radionici.
Svjetla registarske pločice
(W5W)
Unutrašnja rasvjeta
Stropna svjetla
Prednje stropno svjetlo
F S vanjske strane oprezno izvadite svjetlo povlačenjem prema natrag.
F

O
dspojite konektor svjetla pritiskom na obje
strane.
F

O
krenite držač žarulje za četvrtinu kruga
i
izvadite ga.
F

I
zvadite žarulju i zamijenite je.
Ove žarulje zamjenjuju se s
vanjske strane
stražnjeg branika:
F

z
avucite ruku ispod branika,
F

o
krenite držač žarulje za četvrtinu kruga
i
uklonite ga, F

ž
arulju okrenite za četvrtinu kruga
i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom.
F

U
metnite tanak odvijač u jedan od vanjskih
utora u
prozirnoj plastici.
F

O
tkvačite je guranjem prema van.
F

S
kinite prozirnu plastiku.
F

Z
amijenite neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite
prozirnu plastiku.
Stražnje stropno svjetlo
Za zamjenu te vrste svjetla obratite se mreži
CITROËN ili nekoj stručnoj radionici.
8
U slučaju kvara

212
Prtljažnik (W5W)
F Malim plosnatim odvijačem otkopčajte poklopac.
F

I
zvadite žarulju i zamijenite je.
F

P
ostavite jedinicu natrag na mjesto.
Zamjena osigurača
Pristup alatima
Štipaljka se nalazi iza poklopca kućišta
osigurača na armaturnoj ploči.
F
O
tkvačite poklopac povlačenjem gornjeg
dijela.
F

P
otpuno skinite poklopac.
F

I
zvadite štipaljku iz ležišta.
Zamjena osigurača
Prije mijenjanja osigurača potrebno je:
F u tvrditi uzrok kvara i otkloniti ga,
F

i
sključiti sve električne potrošače,
F

z
akočiti vozilo i prekinuti kontakt,
F

i
dentificirati neispravan osigurač primjenom
tablica namjene i
shema na sljedećim
stranicama.
Prilikom zamjene osigurača, obavezno treba:
F

k
oristiti posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i
provjeriti
stanje njegove niti.
F

u
vijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu
u
mreži CITROËN ili u nekoj stručnoj radionici.
Zamjena osiguračem koji nije naveden
u
sljedećim tablicama namjene mogla bi
uzrokovati ozbiljan kvar u
vašem vozilu.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
U slučaju kvara

213
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i izbornom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora u
vozilo obratite
se mreži CITROËN ili nekoj stručnoj
radionici. CITROËN ne prihvaća nikakvu
odgovornost za troškove nastale
popravcima vašeg vozila ili za popravak
neispravnosti zbog ugradnje dodatne
opreme koju nije isporučio niti preporučio
CITROËN i
koja nije ugrađena prema
njegovim pravilima, naročito ako svi
dodatno priključeni uređaji ukupno troše
više od 10 miliampera.

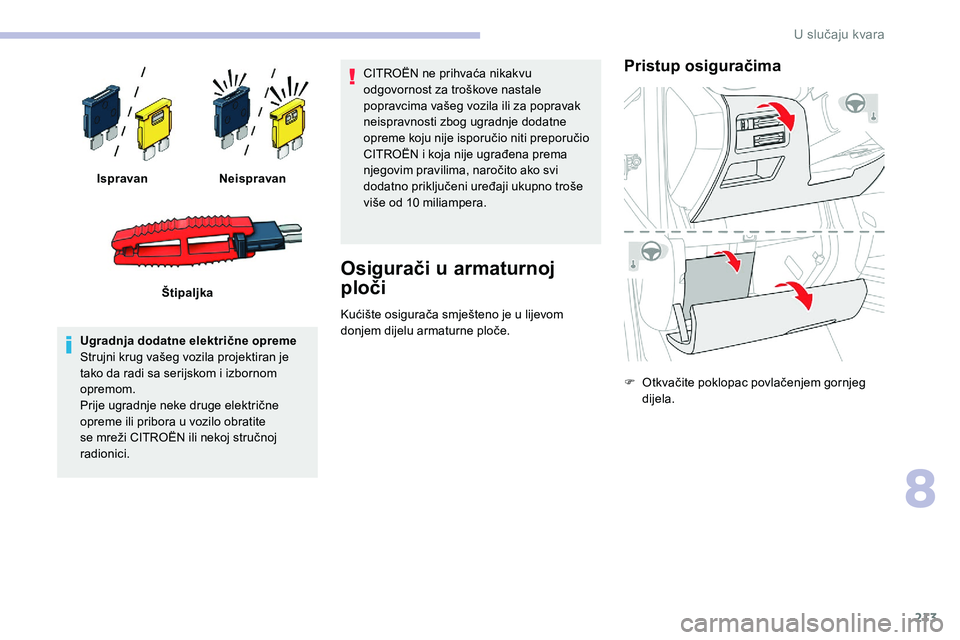

Osigurači u a
rmaturnoj
ploči
Kućište osigurača smješteno je u lijevom
d onjem dijelu armaturne ploče.
Pristup osiguračima
F Otkvačite poklopac povlačenjem gornjeg dijela.
Ispravan
Neispravan
Štipaljka
8
U slučaju kvara

214

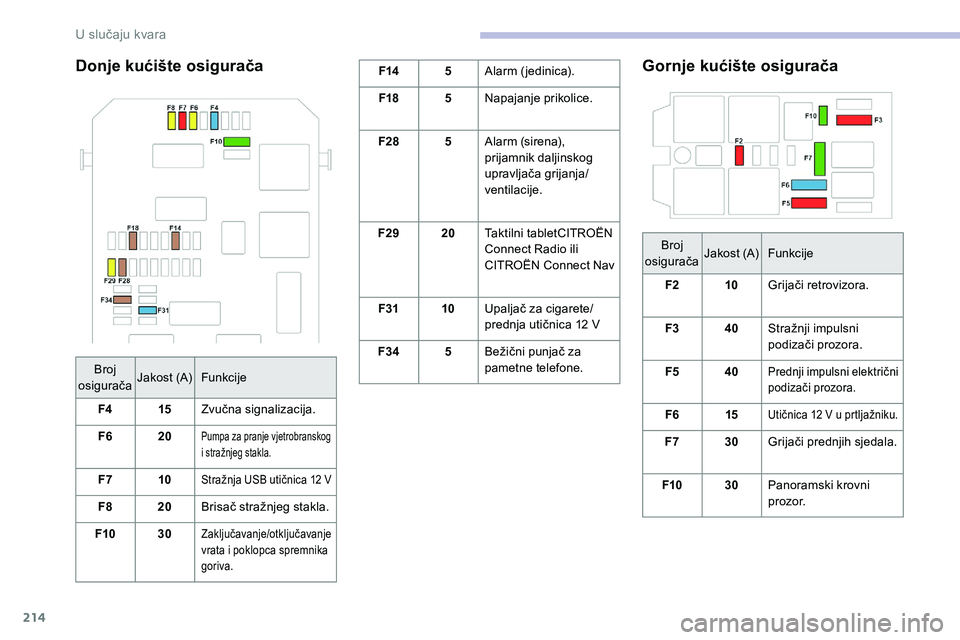

Donje kućište osiguračaF145Alarm (jedinica).
F18 5Napajanje prikolice.
F28 5Alarm (sirena),
prijamnik daljinskog
upravljača grijanja/
ventilacije.
F29 20Taktilni tabletCITROËN
Connect Radio ili
CITROËN Connect Nav
F31 10Upaljač za cigarete/
prednja utičnica 12
V
F34 5Bežični punjač za
pametne telefone.Gornje kućište osigurača
Broj
osigurača Jakost (A)
Funkcije
F2 10Grijači retrovizora.
F3 40Stražnji impulsni
podizači prozora.
F5 40
Prednji impulsni električni
podizači prozora.
F6 15Utičnica 12 V u prtljažniku.
F730Grijači prednjih sjedala.
F10 30Panoramski krovni
prozor.
Broj
osigurača Jakost (A)
Funkcije
F4 15Zvučna signalizacija.
F6 20Pumpa za pranje vjetrobranskog
i
stražnjeg stakla.
F7 10Stražnja USB utičnica 12 V
F820Brisač stražnjeg stakla.
F10 30
Zaključavanje/otključavanje
vrata i
poklopca spremnika
goriva.
U slučaju kvara

215
Broj
osigurača Jakost (A)
Funkcije
F1 40Motor ventilacije klima
uređaja.
F16 20Vjetrobran s
grijačem
F18 10Desno dugo svjetlo.
F19 10Lijevo dugo svjetlo.
F24 40Napajanje prikolice.
F26 25Prednja svjetla za
maglu.
Akumulator 12 V
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.
Olovni akumulatori za
pokretanje
Akumulatori sadrže štetne tvari poput
sumporne kiseline i
olova.
Oni se moraju zbrinjavati u
skladu sa
zakonskim propisima i
nikako se ne
smiju bacati u
kućni otpad.
Istrošene baterije i
akumulatore odnesite
na posebno mjesto za prikupljanje
takvog otpada.
Prije rukovanja akumulatorom zaštitite oči
i

lice.
Prilikom svakog zahvata na akumulatoru,
vozilo mora biti na prozračivanom mjestu,
daleko od otvorenog plamena ili iskrenja,
kako bi se izbjegla opasnost od eksplozije
i

požara.
Operite ruke nakon postupka.
Pristup akumulatoru
Akumulator se nalazi u prostoru motora.
Osigurači u p rostoru
motora
Kućište osigurača smješteno je u prostoru
m otora blizu akumulatora.
Pristup osiguračima
F Otvorite dva zatvarača A .
F U klonite poklopac.
F

Z
amijenite osigurač.
F

N
akon zahvata vrlo pažljivo zatvorite
poklopac i
zatvorite dva zatvarača A kako bi
se osiguralo brtvljenje kućišta osigurača.
8
U slučaju kvara

216
(+) Pozitivni priključak.
Riječ je o brzoj stezaljki.
(-) Negativni priključak.
Negativna stezaljka akumulatora nije dostupna.
Odvojena točka mase nalazi se pored
akumulatora.
Pokretanje motora pomoću
drugog akumulatora
Ako je akumulator u vašem vozilu ispražnjen,
m otor se može pokrenuti pomoćnim
akumulatorom (vanjskim akumulatorom
ili akumulatorom nekog drugog vozila)
i pomoćnim kabelima, ili boosterom
akumulatora. Za pristup stezaljki (+):
F

o
tključajte poklopac motora unutarnjom pa
vanjskom ručicom.
F
p
odignite poklopac motora.
Nikada ne pokrećite motor priključivanjem
punjača akumulatora.
Nikada ne upotrebljavajte booster
akumulatora od 24 V ili većeg napona.
Prethodno provjerite je li pomoćni
akumulator nazivnog napona od 12 V
i minimalnog kapaciteta jednakog
ispražnjenom akumulatoru.
Vozila se ne smiju doticati.
Isključite sve električne potrošače u oba
vozila (audiosustav, brisače, svijetla itd.).
Pazite da pomoćni kabeli ne prolaze blizu
pomičnih dijelova (ventilator, remen itd.).
Ne odspajajte priključak (+) akumulatora
dok motor radi. F
C
r veni kabel spojite na priključak (+)
akumulatora u kvaru A (kod metalnog
koljenastog dijela), a zatim na priključak (+)
pomoćnog akumulatora B ili boostera.
F
J
edan kraj zelenog ili crnog kabela spojite
na priključak (-) pomoćnog akumulatora B
ili boostera (ili na točku mase pomoćnog
vozila).
F
D
rugi kraj zelenog ili crnog kabela
spojite na točku mase C vozila s praznim
akumulatorom.
F
P
odignite plastični poklopac priključka (+),
ako ga vozilo ima. F

P
okrenite motor pomoćnog vozila i pustite
ga da radi nekoliko minuta.
F
U
ključite elektropokretač u vozilu s praznim
akumulatorom i pustite da motor radi.
Ako se motor ne pokrene odmah, isključite
kontakt i pričekajte nekoliko trenutaka prije
novog pokušaja.
F
P
ričekajte da se vrati u prazni hod.
F
O
dspojite pomoćne kabele obrnutim
redoslijedom .
F
P
ostavite plastični poklopac na priključak
(+), ako ga vozilo ima.
F N eka motor radi, u vožnji ili u mirovanju,
najmanje 30 minuta, kako bi se akumulator
mogao dovoljno napuniti.
Uz automatski mjenjač, nikad ne
pokušavajte pokrenuti motor guranjem
vozila.
U slučaju kvara

217
Punjenje akumulatora
punjačem akumulatora
Za osiguravanje optimalne dugotrajnosti
akumulatora, njegova napunjenost obavezno
se mora održavati na dovoljnoj razini.
U nekim slučajevima može biti potrebno
punjenje akumulatora:
-
a
ko upotrebljavate vozilo uglavnom za
kratke vožnje
-

a
ko predviđate duže mirovanje vozila od
više tjedana.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Da biste sami napunili akumulator vozila,
upotrijebite isključivo punjač kompatibilan
s
olovno-kiselinskim akumulatorima
nazivnog napona 12
V.
Napunite ga pridržavajući se uputa
proizvođača punjača.
Nikad nemojte zamijeniti polaritete.
Nije potrebno odspajanje akumulatora. F

I
sključite kontakt.
F
I
sključite sve električne potrošače
(autoradio, svjetla, brisače itd.). Nikad ne pokušavajte puniti akumulator
ako je zaleđen – opasnost od eksplozije!
Ako je akumulator zamrznut, zatražite
provjeru u
mreži CITROËN ili u nekoj
stručnoj radionici koja će provjeriti jesu
li unutarnji dijelovi oštećeni i
ima li na
kućištu pukotina kroz koje bi mogla
istjecati otrovna i
korozivna kiselina.
Neke funkcije, među kojima je i
Stop &
Start, nisu dostupne ako akumulator nije
dovoljno napunjen.
Odspajanje akumulatora
F Isključite punjač B prije spajanja kabela s akumulatorom, kako bi se izbjeglo opasno
iskrenje.
F

P
rovjerite ispravno stanje kabela punjača.
F

A
ko ga vozilo ima, podignite plastični
poklopac s
priključka (+).
F

S
pojite kabele punjača B na sljedeći način:
-

c
r veni plus kabel (+) na priključak (+)
akumulatora A,
-

c
rni minus kabel (-) na točku mase C
u
vozilu.
F

N
a kraju postupka punjenja isključite punjač
B prije odspajanja kabela od akumulatora A .
Radi održavanja dovoljne napunjenosti za
pokretanje motora, preporučuje se odspajanje
akumulatora u
slučaju vrlo dugotrajnog
mirovanja vozila.
Prije odspajanja akumulatora:
F

z
atvorite sva vrata, poklopac prtljažnika,
prozore, krovni prozor,
F

i
sključite sve električne potrošače
(autoradio, brisači, svjetla…),
F

p
rekinite kontakt i pričekajte četiri minute.
8
U slučaju kvara

218
Nakon pristupa akumulatoru, dovoljno je
odspajanje priključka (+).
Brza stezaljka
Odspajanje priključka (+)Ponovno spajanje priključka (+)
Nemojte na silu pritiskati ručicu, Ako
obujmica nije ispravno postavljena,
uglavljivanje neće biti moguće. U tom
slučaju ponovite postupak.
Nakon ponovnog spajanja
akumulatora
F Ako postoji, podignite plastični poklopac
priključka (+).
F

P
odignite ručicu A do kraja radi oslobađanja
stezaljke B.
F

P
odignite i skinite stezaljku B .
F Do kraja podignite ručicu A .
F P ostavite otvorenu stezaljku B na priključak (+) .
F

P
ritisnite stezaljku B u
potpunosti do dna.
F

S
pustite ručicu A kako biste uglavili stezaljku B.
F

A
ko postoji, spustite plastični poklopac
priključka (+).
Nakon ponovnog spajanja akumulatora
uključite kontakt i
pričekajte 1 minutu prije
pokretanja motora kako bi se omogućila
inicijalizacija elektroničkih sustava.
Ako i
nakon toga utvrdite neke manje smetnje,
obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Prema uputama iz odgovarajućeg odjeljka
morate sami inicijalizirati određene sustave,
kao što su:
-

k
ljuč s daljinskim upravljačem ili elektronički
ključ (ovisno o
izvedbi),
-

k
rovni prozor i njegovo električno sjenilo,
-

e
lektrične podizače prozora,
-

d
atum i sat,
-

m
emorirane radiostanice.
Tijekom vožnje nakon pr vog pokretanja
motora, sustav Stop & Start možda neće
biti u
funkciji.
U tom slučaju sustav će ponovno biti
dostupan tek nakon neprekidnog razdoblja
mirovanja vozila, čije trajanje ovisi
o
vanjskoj temperaturi i o napunjenosti
akumulatora (do oko 8
sati).
U slučaju kvara
