CITROEN C5 AIRCROSS 2022 Eksploatavimo vadovas (in Lithuanian)

189
Gedimo kelyje atveju

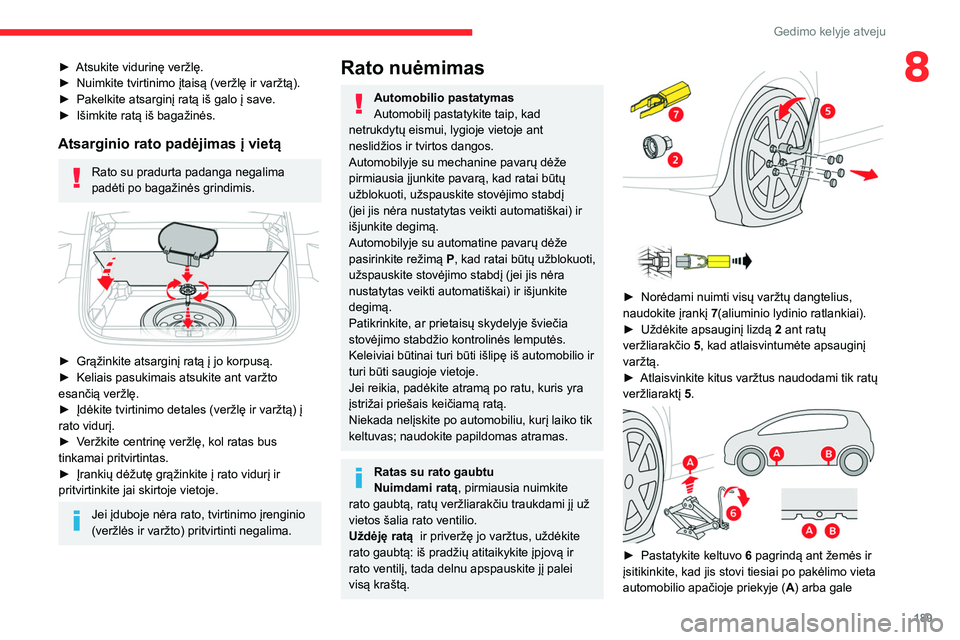

8► Atsukite vidurinę veržlę.
► Nuimkite tvirtinimo įtaisą (veržlę ir varžtą).
►

Pakelkite atsarginį ratą iš galo į save.
►


Išimkite ratą iš bagažinės.
Atsarginio rato padėjimas į vietą
Rato su pradurta padanga negalima
padėti po bagažinės grindimis.


► Grąžinkite atsarginį ratą į jo korpusą.
► Keliais pasukimais atsukite ant varžto
esančią veržlę.
►

Įdėkite tvirtinimo detales (veržlę ir varžtą) į
rato vidurį.
►


V
eržkite centrinę veržlę, kol ratas bus
tinkamai pritvirtintas.
►

Įrankių dėžutę grąžinkite į rato vidurį ir
pritvirtinkite jai skirtoje vietoje.
Jei įduboje nėra rato, tvirtinimo įrenginio
(veržlės ir varžto) pritvirtinti negalima.
Rato nuėmimas
Automobilio pastatymas
Automobilį pastatykite taip, kad
netrukdytų eismui, lygioje vietoje ant
neslidžios ir tvirtos dangos.
Automobilyje su mechanine pavarų dėže
pirmiausia įjunkite pavarą, kad ratai būtų
užblokuoti, užspauskite stovėjimo stabdį
(jei jis nėra nustatytas veikti automatiškai) ir
išjunkite degimą.
Automobilyje su automatine pavarų dėže
pasirinkite režimą

P
, kad ratai būtų užblokuoti,
užspauskite stovėjimo stabdį (jei jis nėra
nustatytas veikti automatiškai) ir išjunkite
degimą.
Patikrinkite, ar prietaisų skydelyje šviečia
stovėjimo stabdžio kontrolinės lemputės.
Keleiviai būtinai turi būti išlipę iš automobilio ir
turi būti saugioje vietoje.
Jei reikia, padėkite atramą po ratu, kuris yra
įstrižai priešais keičiamą ratą.
Niekada nelįskite po automobiliu, kurį laiko tik
keltuvas; naudokite papildomas atramas.
Ratas su rato gaubtu
Nuimdami ratą, pirmiausia nuimkite
rato gaubtą, ratų veržliarakčiu traukdami jį už
vietos šalia rato ventilio.
Uždėję ratą ir priveržę jo varžtus, uždėkite
rato gaubtą: iš pradžių atitaikykite įpjovą ir
rato ventilį, tada delnu apspauskite jį palei
visą kraštą.




► Norėdami nuimti visų varžtų dangtelius,
naudokite įrankį 7 (aliuminio lydinio ratlankiai).
►

Uždėkite apsauginį lizdą

2
ant ratų
veržliarakčio 5, kad atlaisvintumėte apsauginį
varžtą.
►

Atlaisvinkite kitus varžtus naudodami tik ratų
veržliaraktį


5
.


► Pastatykite keltuvo 6 pagrindą ant žemės ir
įsitikinkite, kad jis stovi tiesiai po pakėlimo vieta
automobilio apačioje priekyje ( A) arba gale

190
Gedimo kelyje atveju

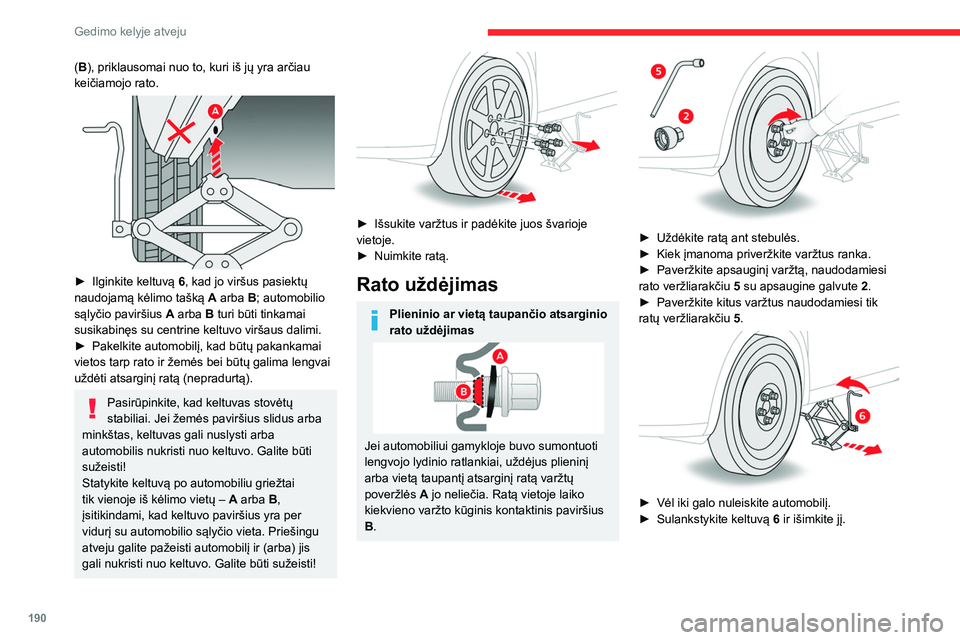

(B), priklausomai nuo to, kuri iš jų yra arčiau
keičiamojo rato.


► Ilginkite keltuvą 6 , kad jo viršus pasiektų
naudojamą kėlimo tašką A arba B; automobilio
sąlyčio paviršius A arba B turi būti tinkamai
susikabinęs su centrine keltuvo viršaus dalimi.
►

Pakelkite automobilį, kad būtų pakankamai
vietos tarp rato ir žemės bei būtų galima lengvai
uždėti atsarginį ratą (nepradurtą).
Pasirūpinkite, kad keltuvas stovėtų
stabiliai. Jei žemės paviršius slidus arba
minkštas, keltuvas gali nuslysti arba
automobilis nukristi nuo keltuvo. Galite būti
sužeisti!
Statykite keltuvą po automobiliu griežtai
tik vienoje iš kėlimo vietų –

A
arba B,
įsitikindami, kad keltuvo paviršius yra per
vidurį su automobilio sąlyčio vieta. Priešingu
atveju galite pažeisti automobilį ir (arba) jis
gali nukristi nuo keltuvo. Galite būti sužeisti!


► Išsukite varžtus ir padėkite juos švarioje
vietoje.
►

Nuimkite ratą.
Rato uždėjimas
Plieninio ar vietą taupančio atsarginio
rato uždėjimas
Jei automobiliui gamykloje buvo sumontuoti
lengvojo lydinio ratlankiai, uždėjus plieninį
arba vietą taupantį atsarginį ratą varžtų
poveržlės A jo neliečia. Ratą vietoje laiko
kiekvieno varžto kūginis kontaktinis paviršius
B.


► Uždėkite ratą ant stebulės.
► Kiek įmanoma priveržkite varžtus ranka.
►

Paveržkite apsauginį varžtą, naudodamiesi
rato veržliarakčiu 5

su apsaugine galvute 2.
►

Paveržkite kitus varžtus naudodamiesi tik
ratų veržliarakčiu 5

.


► Vėl iki galo nuleiskite automobilį.
► Sulankstykite keltuvą 6 ir išimkite jį.


► Priveržkite apsauginį varžtą, naudodamiesi
rato veržliarakčiu 5 su apsaugine galvute 2.
► Priveržkite kitus varžtus naudodami tik ratų
veržliaraktį 5.
► Uždėkite gaubtelius ant kiekvieno varžto
(priklausomai nuo įrangos).
► Padėkite įrankius.
Po rato pakeitimo
Pradurtą ratą įdėkite į bagažinę arba,
priklausomai nuo versijos, pirmiausiai nuimkite
centrinį gaubtą, kad įdėtumėte jį po grindimis,
vietoje atsarginio rato.
Su vietą taupančiu (plokščiu)
atsarginiu ratu

191
Gedimo kelyje atveju
8

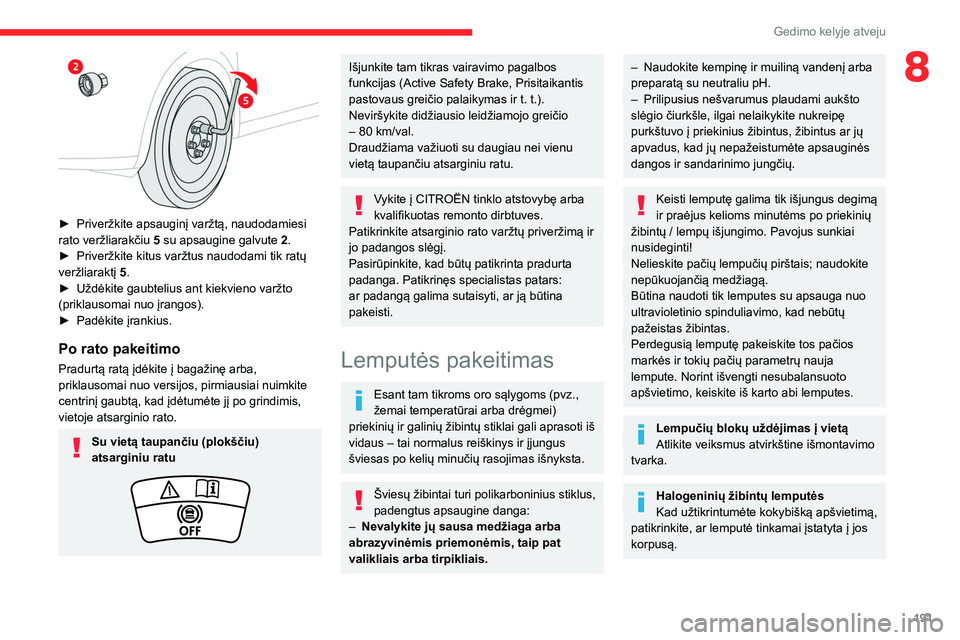

► Priveržkite apsauginį varžtą, naudodamiesi
rato veržliarakčiu 5
su apsaugine galvute 2.
►

Priveržkite kitus varžtus naudodami tik ratų
veržliaraktį 5

.
►

Uždėkite gaubtelius ant kiekvieno varžto
(priklausomai nuo įrangos).
►


Padėkite įrankius.
Po rato pakeitimo
Pradurtą ratą įdėkite į bagažinę arba,
priklausomai nuo versijos, pirmiausiai nuimkite
centrinį gaubtą, kad įdėtumėte jį po grindimis,
vietoje atsarginio rato.
Su vietą taupančiu (plokščiu)
atsarginiu ratu
Išjunkite tam tikras vairavimo pagalbos
funkcijas (Active Safety Brake, Prisitaikantis
pastovaus greičio palaikymas ir t. t.).
Neviršykite didžiausio leidžiamojo greičio
– 80 km/val.
Draudžiama važiuoti su daugiau nei vienu
vietą taupančiu atsarginiu ratu.
Vykite į CITROËN tinklo atstovybę arba
kvalifikuotas remonto dirbtuves.
Patikrinkite atsarginio rato varžtų priveržimą ir
jo padangos slėgį.
Pasirūpinkite, kad būtų patikrinta pradurta
padanga. Patikrinęs specialistas patars:
ar padangą galima sutaisyti, ar ją būtina
pakeisti.
Lemputės pakeitimas
Esant tam tikroms oro sąlygoms (pvz.,
žemai temperatūrai arba drėgmei)
priekinių ir galinių žibintų stiklai gali aprasoti iš
vidaus – tai normalus reiškinys ir įjungus
šviesas po kelių minučių rasojimas išnyksta.
Šviesų žibintai turi polikarboninius stiklus,
padengtus apsaugine danga:
–

Nevalykite jų sausa medžiaga arba
abrazyvinėmis priemonėmis, taip pat
valikliais arba tirpikliais.
– Naudokite kempinę ir muiliną vandenį arba
preparatą su neutraliu pH.
–

Prilipusius nešvarumus plaudami aukšto
slėgio čiurkšle, ilgai nelaikykite nukreipę
purkštuvo į priekinius žibintus, žibintus ar jų
apvadus, kad jų nepažeistumėte apsauginės
dangos ir sandarinimo jungčių.
Keisti lemputę galima tik išjungus degimą
ir praėjus kelioms minutėms po priekinių
žibintų / lempų išjungimo. Pavojus sunkiai
nusideginti!
Nelieskite pačių lempučių pirštais; naudokite
nepūkuojančią medžiagą.
Būtina naudoti tik lemputes su apsauga nuo
ultravioletinio spinduliavimo, kad nebūtų
pažeistas žibintas.
Perdegusią lemputę pakeiskite tos pačios
markės ir tokių pačių parametrų nauja
lempute. Norint išvengti nesubalansuoto
apšvietimo, keiskite iš karto abi lemputes.
Lempučių blokų uždėjimas į vietą
Atlikite veiksmus atvirkštine išmontavimo
tvarka.
Halogeninių žibintų lemputės
Kad užtikrintumėte kokybišką apšvietimą,
patikrinkite, ar lemputė tinkamai įstatyta į jos
korpusą.

192
Gedimo kelyje atveju

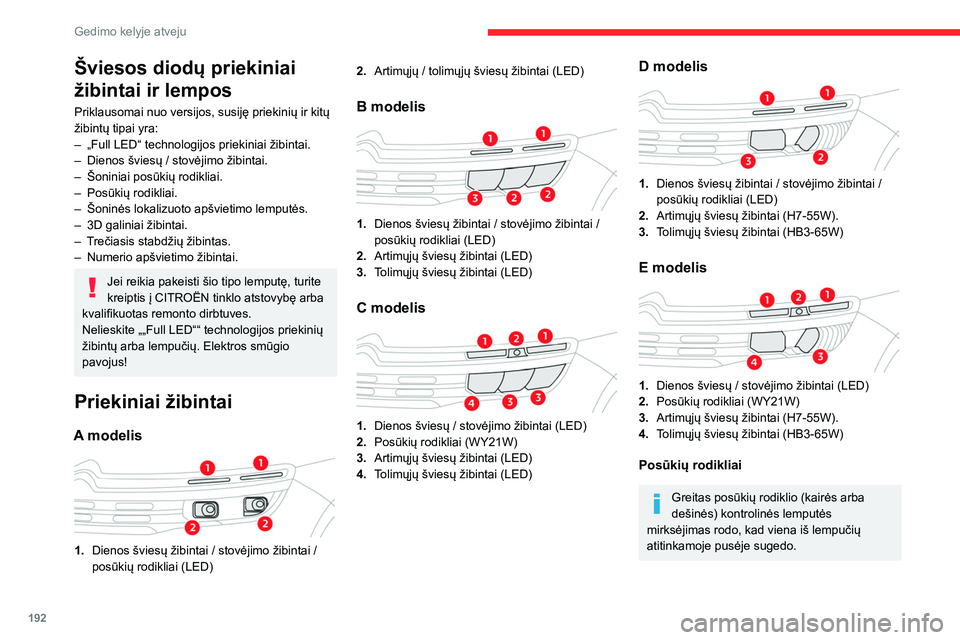

Šviesos diodų priekiniai
žibintai ir lempos
Priklausomai nuo versijos, susiję priekinių ir kitų
žibintų tipai yra:
–
„Full LED“ technologijos priekiniai žibintai.
–


Dienos šviesų / stovėjimo žibintai.
–


Šoniniai posūkių rodikliai.
–


Posūkių rodikliai.
–


Šoninės lokalizuoto apšvietimo lemputės.
–


3D galiniai žibintai.
–


T
rečiasis stabdžių žibintas.
–

Numerio apšvietimo žibintai.
Jei reikia pakeisti šio tipo lemputę, turite
kreiptis į CITROËN tinklo atstovybę arba
kvalifikuotas remonto dirbtuves.
Nelieskite „„Full LED““ technologijos priekinių
žibintų arba lempučių. Elektros smūgio
pavojus!
Priekiniai žibintai
A modelis

1. Dienos šviesų žibintai / stovėjimo žibintai /
posūkių rodikliai (LED) 2.
Artimųjų / tolimųjų šviesų žibintai (LED)
B modelis

1.Dienos šviesų žibintai / stovėjimo žibintai /
posūkių rodikliai (LED)
2. Artimųjų šviesų žibintai (LED)
3. Tolimųjų šviesų žibintai (LED)
C modelis

1.Dienos šviesų / stovėjimo žibintai (LED)
2. Posūkių rodikliai (WY21W)
3. Artimųjų šviesų žibintai (LED)
4. Tolimųjų šviesų žibintai (LED)
D modelis

1.Dienos šviesų žibintai / stovėjimo žibintai /
posūkių rodikliai (LED)
2. Artimųjų šviesų žibintai (H7-55W).
3. Tolimųjų šviesų žibintai (HB3-65W)
E modelis

1.Dienos šviesų / stovėjimo žibintai (LED)
2. Posūkių rodikliai (WY21W)
3. Artimųjų šviesų žibintai (H7-55W).
4. Tolimųjų šviesų žibintai (HB3-65W)
Posūkių rodikliai
Greitas posūkių rodiklio (kairės arba
dešinės) kontrolinės lemputės
mirksėjimas rodo, kad viena iš lempučių
atitinkamoje pusėje sugedo.


► Lemputės laikiklį pasukite ketvirtį apsisukimo
prieš laikrodžio rodyklę.
► Traukite lemputę ir lemputės laikiklio bloką
atgal.
► Pakeiskite lemputę.
Gintaro spalvos lemputės, pvz., posūkių
rodiklių, turi būti keičiamos tik tokios
pačios spalvos ir specifikacijų lemputėmis.
Tolimųjų šviesų žibintai


► Nuimkite apsauginį dangtelį.
► Atjunkite lemputės jungtį.
► Pasukite lemputės laikiklį prieš laikrodžio
rodyklę.
► Išimkite lemputę ir pakeiskite ją kita.

193
Gedimo kelyje atveju
8

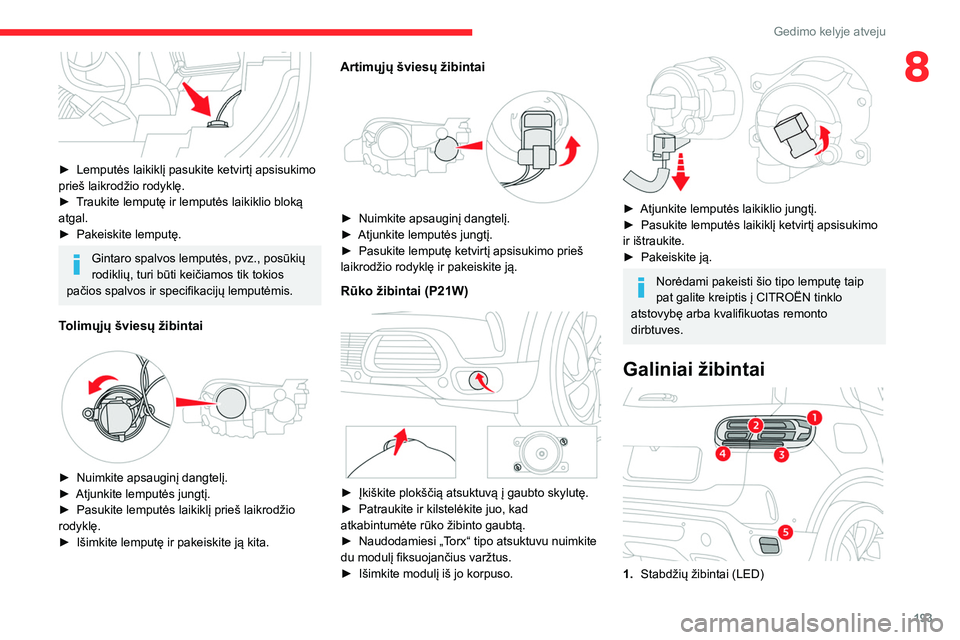

► Lemputės laikiklį pasukite ketvirtį apsisukimo
prieš laikrodžio rodyklę.
►

T
raukite lemputę ir lemputės laikiklio bloką
atgal.
►

Pakeiskite lemputę.
Gintaro spalvos lemputės, pvz., posūkių
rodiklių, turi būti keičiamos tik tokios
pačios spalvos ir specifikacijų lemputėmis.
Tolimųjų šviesų žibintai


► Nuimkite apsauginį dangtelį.
► Atjunkite lemputės jungtį.
►

Pasukite lemputės laikiklį prieš laikrodžio
rodyklę.
►


Išimkite lemputę ir pakeiskite ją kita.
Artimųjų šviesų žibintai


► Nuimkite apsauginį dangtelį.
► Atjunkite lemputės jungtį.
►

Pasukite lemputę ketvirtį apsisukimo prieš
laikrodžio rodyklę ir pakeiskite ją.
Rūko žibintai (P21W)


► Įkiškite plokščią atsuktuvą į gaubto skylutę.
► Patraukite ir kilstelėkite juo, kad
atkabintumėte rūko žibinto gaubtą.
►

Naudodamiesi „T
orx“ tipo atsuktuvu nuimkite
du modulį fiksuojančius varžtus.
►

Išimkite modulį iš jo korpuso.

► Atjunkite lemputės laikiklio jungtį.
► Pasukite lemputės laikiklį ketvirtį apsisukimo
ir ištraukite.
►

Pakeiskite ją.
Norėdami pakeisti šio tipo lemputę taip
pat galite kreiptis į CITROËN tinklo
atstovybę arba kvalifikuotas remonto
dirbtuves.
Galiniai žibintai

1. Stabdžių žibintai (LED)

194
Gedimo kelyje atveju

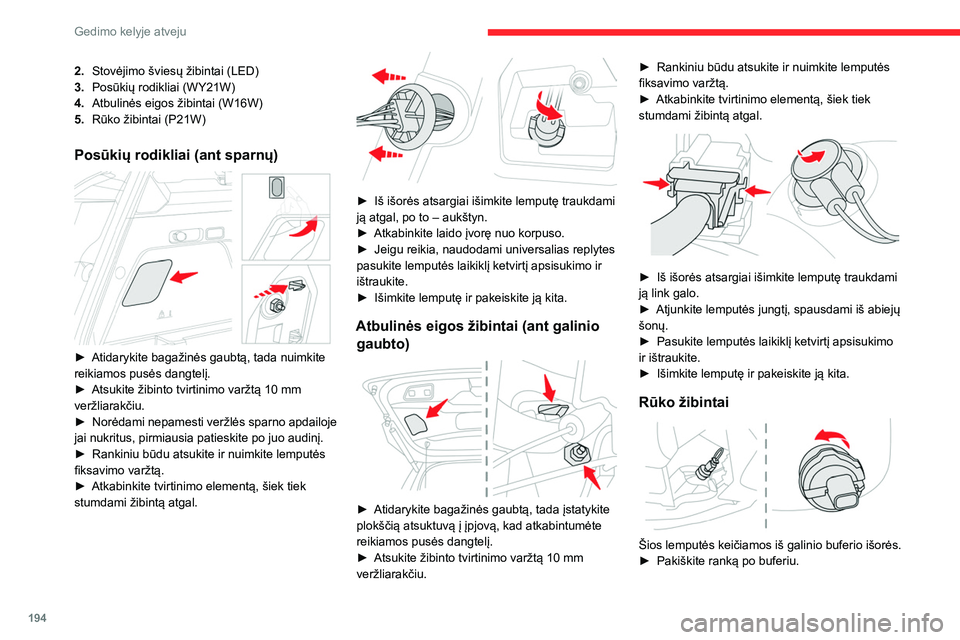

2.Stovėjimo šviesų žibintai (LED)
3. Posūkių rodikliai (WY21W)
4. Atbulinės eigos žibintai (W16W)
5. Rūko žibintai (P21W)
Posūkių rodikliai (ant sparnų)

► Atidarykite bagažinės gaubtą, tada nuimkite
reikiamos pusės dangtelį.
►

Atsukite žibinto tvirtinimo varžtą 10
mm
veržliarakčiu.
►

Norėdami
nepamesti veržlės sparno apdailoje
jai nukritus, pirmiausia patieskite po juo audinį.
►

Rankiniu būdu atsukite ir nuimkite lemputės
fiksavimo varžtą.
►


Atkabinkite tvirtinimo elementą, šiek tiek
stumdami žibintą atgal.


► Iš išorės atsargiai išimkite lemputę traukdami
ją atgal, po to – aukštyn.
►

Atkabinkite laido įvorę nuo korpuso.
►


Jeigu reikia, naudodami universalias replytes
pasukite lemputės laikiklį ketvirtį apsisukimo ir
ištraukite.
►


Išimkite lemputę ir pakeiskite ją kita.
Atbulinės eigos žibintai (ant galinio gaubto)


► Atidarykite bagažinės gaubtą, tada įstatykite
plokščią atsuktuvą į įpjovą, kad atkabintumėte
reikiamos pusės dangtelį.
►

Atsukite žibinto tvirtinimo varžtą 10
mm
veržliarakčiu. ►

Rankiniu būdu atsukite ir nuimkite lemputės
fiksavimo varžtą.
►

Atkabinkite tvirtinimo elementą, šiek tiek
stumdami žibintą atgal.


► Iš išorės atsargiai išimkite lemputę traukdami
ją link galo.
►

Atjunkite lemputės jungtį, spausdami iš abiejų
šonų.
►


Pasukite lemputės laikiklį ketvirtį apsisukimo
ir ištraukite.
►


Išimkite lemputę ir pakeiskite ją kita.
Rūko žibintai

Šios lemputės keičiamos iš galinio buferio išorės.
► Pakiškite ranką po buferiu.
► Pasukite lemputės laikiklį ketvirtį apsisukimo
ir ištraukite.
► Pasukite lemputę ketvirtį apsisukimo ir
ištraukite ją.
Jei lemputė keičiama praėjus kelioms
minutėms po degimo išjungimo, būkite
atsargūs, kad nepaliestumėte duslintuvo
– galite nudegti!
Numerio ženklo apšvietimas (W5W)

► Įkiškite ploną atsuktuvą į vieną iš objekto
angų.
► Paspauskite jį į išorę, kad atkabintumėte.
► Nuimkite peršviečiamąjį gaubtelį.
► Pakeiskite perdegusią lemputę.
Norėdami uždėti iš naujo paspauskite gaubtelį,
kad jis užsifiksuotų.

195
Gedimo kelyje atveju

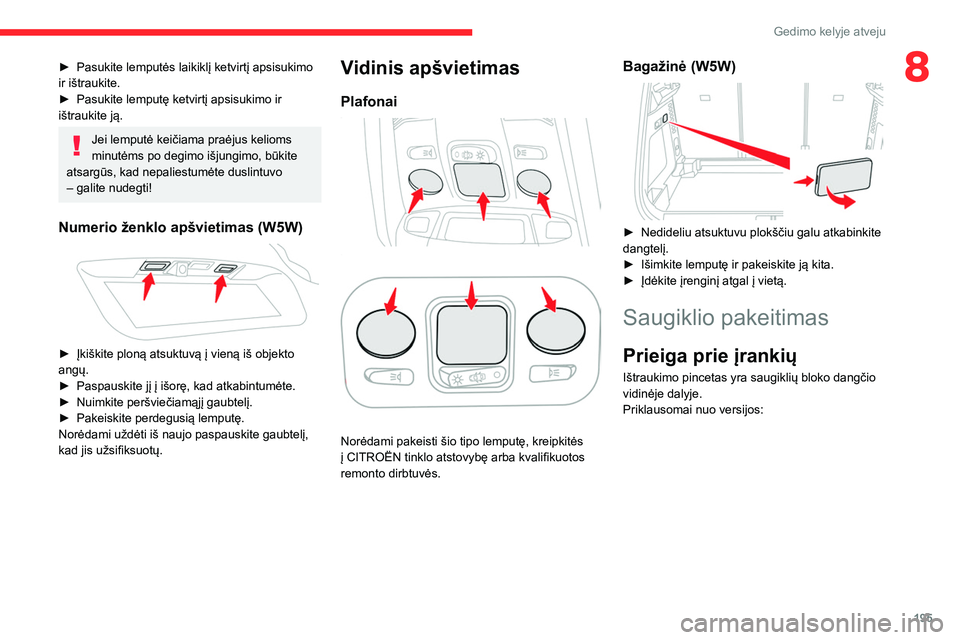

8► Pasukite lemputės laikiklį ketvirtį apsisukimo
ir ištraukite.
►

Pasukite lemputę ketvirtį apsisukimo ir
ištraukite ją.
Jei lemputė keičiama praėjus kelioms
minutėms po degimo išjungimo, būkite
atsargūs, kad nepaliestumėte duslintuvo
– galite nudegti!
Numerio ženklo apšvietimas (W5W)

► Įkiškite ploną atsuktuvą į vieną iš objekto
angų.
►

Paspauskite jį į išorę, kad atkabintumėte.
►


Nuimkite peršviečiamąjį gaubtelį.
►


Pakeiskite perdegusią lemputę.
Norėdami uždėti iš naujo paspauskite gaubtelį,
kad jis užsifiksuotų.
Vidinis apšvietimas
PlafonaiPriekinis plafonas

Galinis plafonas

Norėdami pakeisti šio tipo lemputę, kreipkitės
į CITROËN tinklo atstovybę arba kvalifikuotos
remonto dirbtuvės.
Bagažinė (W5W)

► Nedideliu atsuktuvu plokščiu galu atkabinkite
dangtelį.
►

Išimkite lemputę ir pakeiskite ją kita.
►


Įdėkite įrenginį atgal į vietą.
Saugiklio pakeitimas
Prieiga prie įrankių
Ištraukimo pincetas yra saugiklių bloko dangčio
vidinėje dalyje.
Priklausomai nuo versijos:

196
Gedimo kelyje atveju

► Atkabinkite dangtį, traukdami viršutinę kairę,
tada dešinę pusę.
►

V
isiškai nuimkite dangtelį.
►

Išimkite pincetą iš korpuso.

► Atidarykite daiktadėžę.
► Nuimkite saugiklių bloko dangtelį.
►

Išimkite pincetą iš korpuso.
Saugiklio pakeitimas
Prieš keičiant saugiklį:
►
nustatykite gedimo priežastį ir ją pašalinkite.
► Sustabdykite visą energijos suvartojimą.
► Imobilizuokite automobilį ir išjunkite degimą.
►

Nustatykite perdegusį saugiklį, naudodami
turimas išdėstymo lenteles ir schemas.
Norint pakeisti saugiklį, būtina:
►


naudoti specialų pincetą saugikliui iš lizdo
ištraukti ir patikrinti jo siūlelio būklę.
►


Perdegusį saugiklį visada keiskite to paties
laidumo (tokios pačios spalvos) saugikliu;
naudojant kitokio laidumo saugiklį, gali atsirasti
gedimų ir kilti gaisro pavojus!
Jeigu saugiklis vėl perdega jį pakeitus, kreipkitės
į CITROËN tinklo atstovybę arba kvalifikuotas
remonto dirbtuves dėl automobilio elektros
instaliacijos patikrinimo.
Saugiklių išdėstymo lenteles ir
atitinkamas schemas galite gauti
CITROËN tinklo atstovybėje arba
kvalifikuotose remonto dirbtuvėse.
Pakeitus saugiklį, nenurodytą lentelėse,
gali rastis rimtų jūsų automobilio gedimų.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotas remonto dirbtuves.


Geras
Perdegęs


Pincetas
Elektros įrangos montavimas
Jūsų automobilio elektros instaliacija
pritaikyta serijinei arba pasirinktai elektros
įrangos komplektuotei.
Prieš automobilyje montuodami kitą elektrinę
įrangą arba priedus, kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotas remonto
dirbtuves.
CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta ir
nerekomenduota papildoma įranga arba ji
buvo įmontuota ne pagal specifikacijas, ir
neprisiima padengti išlaidų, susijusių su jūsų
automobilio būklės atkūrimu, ypač kai visų
įjungtų papildomų prietaisų srovės stiprumas
viršija 10 miliamperų.
Saugikliai prietaisų
skydelyje
Saugiklių dėžė yra prietaisų skydelio apačioje
(kairėje pusėje).
Norėdami pasiekti saugiklius, vadovaukitės
ta pačia procedūra, kokia aprašyta saugiklių
keitimo įrankiams pasiekti.
Apatinis saugiklių blokas

Saugiklio Nr. Stipris
(Amperai) Funkcijos
F4 15Garsinis signalas.
F6 20Priekinio ir galinio stiklų plautuvo siurblys.
F7 10Galinis 12 V USB lizdas.
F8 20Galinis valytuvas.
F10 30Durų ir degalų bako pildymo liuko užrakinimas / atrakinimas.
F14 5Signalizacija (blokas).
F18 5Priekabos maitinimas.
F28 5Signalizacijos (sirenos), papildomo šildymo / vėdinimo nuotolinio valdymo imtuvas.
F29 20Jutiklinis ekranas (CITROËN Connect Radio arba CITROËN Connect Nav).

197
Gedimo kelyje atveju
8Apatinis saugiklių blokas

Saugiklio Nr.Stipris
(Amperai) Funkcijos
F4 15Garsinis signalas.
F6 20Priekinio ir galinio stiklų plautuvo siurblys.
F7 10Galinis 12
V USB lizdas.
F8 20Galinis valytuvas.
F10 30Durų ir degalų bako pildymo liuko užrakinimas / atrakinimas.
F14 5Signalizacija (blokas).
F18 5Priekabos maitinimas.
F28 5Signalizacijos (sirenos), papildomo šildymo / vėdinimo nuotolinio valdymo imtuvas.
F29 20Jutiklinis ekranas (CITROËN Connect Radio arba CITROËN Connect Nav).

198
Gedimo kelyje atveju

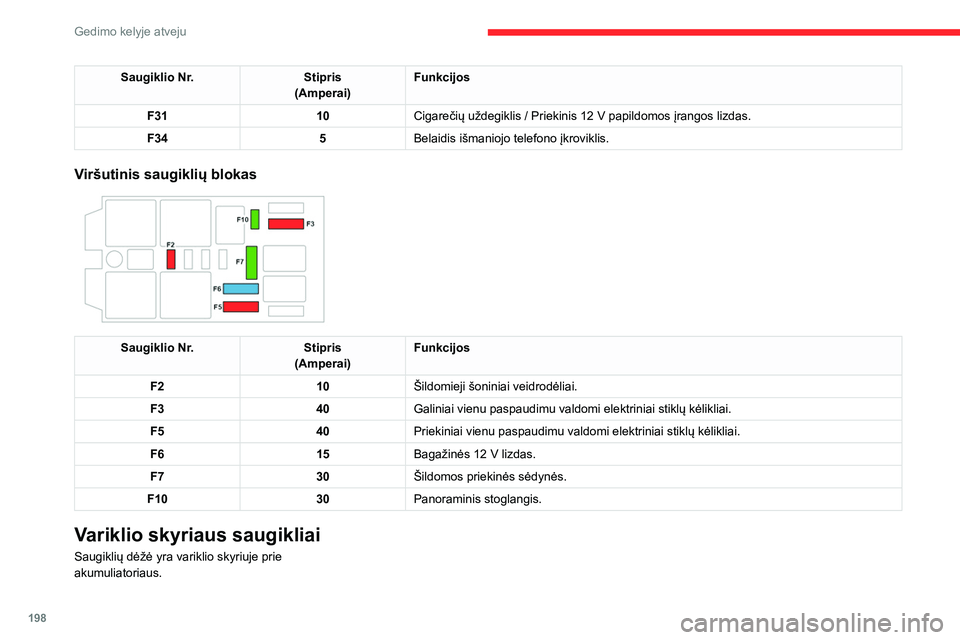

Saugiklio Nr.Stipris
(Amperai) Funkcijos
F31 10Cigarečių uždegiklis / Priekinis 12
V papildomos įrangos lizdas.
F34 5Belaidis išmaniojo telefono įkroviklis.
Viršutinis saugiklių blokas

Saugiklio Nr. Stipris
(Amperai) Funkcijos
F2 10Šildomieji šoniniai veidrodėliai.
F3 40Galiniai vienu paspaudimu valdomi elektriniai stiklų kėlikliai.
F5 40Priekiniai vienu paspaudimu valdomi elektriniai stiklų kėlikliai.
F6 15Bagažinės 12
V lizdas.
F7 30Šildomos priekinės sėdynės.
F10 30Panoraminis stoglangis.
Variklio skyriaus saugikliai
Saugiklių dėžė yra variklio skyriuje prie
akumuliatoriaus.
Priėjimas prie saugiklių



Saugiklio Nr. Stipris
(Amperai) Funkcijos
F1 40Oro kondicionieriaus vėdinimo variklis.
F16 20Šildomas priekinis stiklas.
F18 10Dešinysis tolimųjų šviesų žibintas.
F19 10Kairysis tolimųjų šviesų žibintas.
