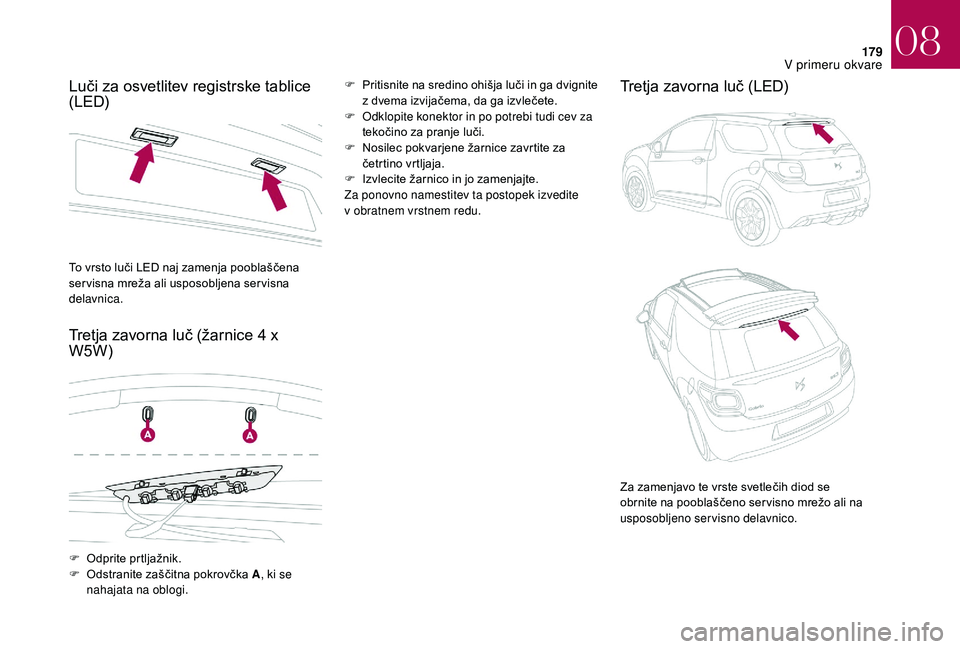

Luči za osvetlitev registrske tablice
(LED)
Tretja zavorna luč (žarnice 4 x
W5W)F Pritisnite na sredino ohišja luči in ga dvignite
z dvema izvijačema, da ga izvlečete.
F

O
dklopite konektor in po potrebi tudi cev za
tekočino za pranje luči.
F

N
osilec pokvarjene žarnice zavrtite za
četrtino vrtljaja.
F

I
zvlecite žarnico in jo zamenjajte.
Za ponovno namestitev ta postopek izvedite
v


obratnem vrstnem redu.Tretja zavorna luč (LED)
To vrsto luči LED naj zamenja pooblaščena
ser visna mreža ali usposobljena ser visna
delavnica.
F

O
dprite prtljažnik.
F

O
dstranite zaščitna pokrovčka A , ki se
nahajata na oblogi. Za zamenjavo te vrste svetlečih diod se
obrnite na pooblaščeno ser visno mrežo ali na
usposobljeno servisno delavnico.
08
V primeru okvare

180

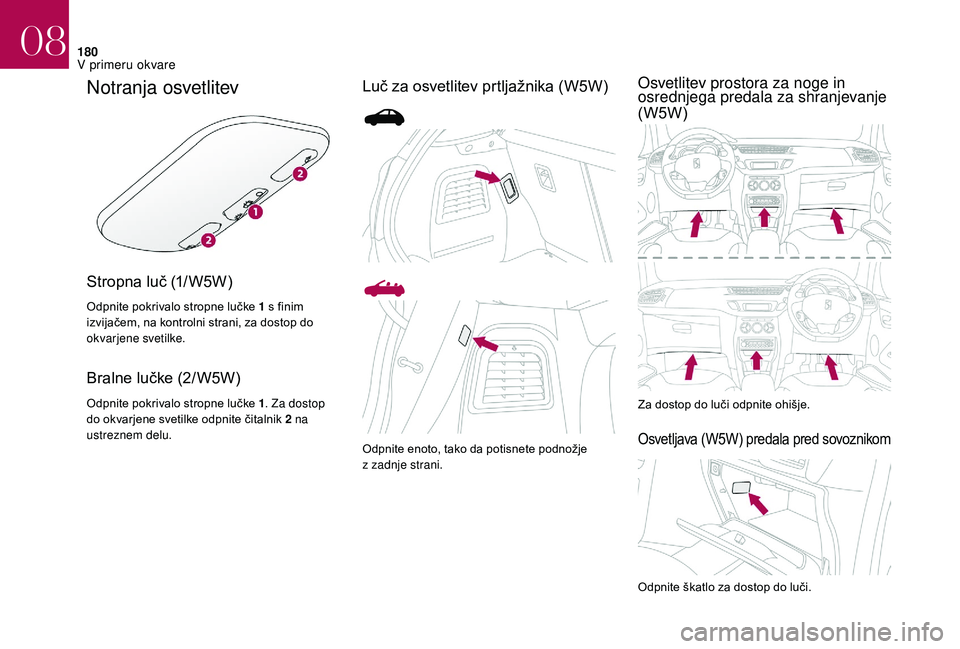

Notranja osvetlitev
Stropna luč (1/W5W)
Odpnite pokrivalo stropne lučke 1 s finim
i zvijačem, na kontrolni strani, za dostop do
okvarjene svetilke.
Bralne lučke (2/W5W)
Odpnite pokrivalo stropne lučke 1 . Za dostop
do okvarjene svetilke odpnite čitalnik 2 na
ustreznem delu.
Luč za osvetlitev prtljažnika (W5W) Osvetlitev prostora za noge in
osrednjega predala za shranjevanje
(W5W)
Za dostop do luči odpnite ohišje.
Osvetljava (W5W) predala pred sovoznikomOdpnite enoto, tako da potisnete podnožje
z
zadnje strani.
Odpnite škatlo za dostop do luči.
08
V primeru okvare

181

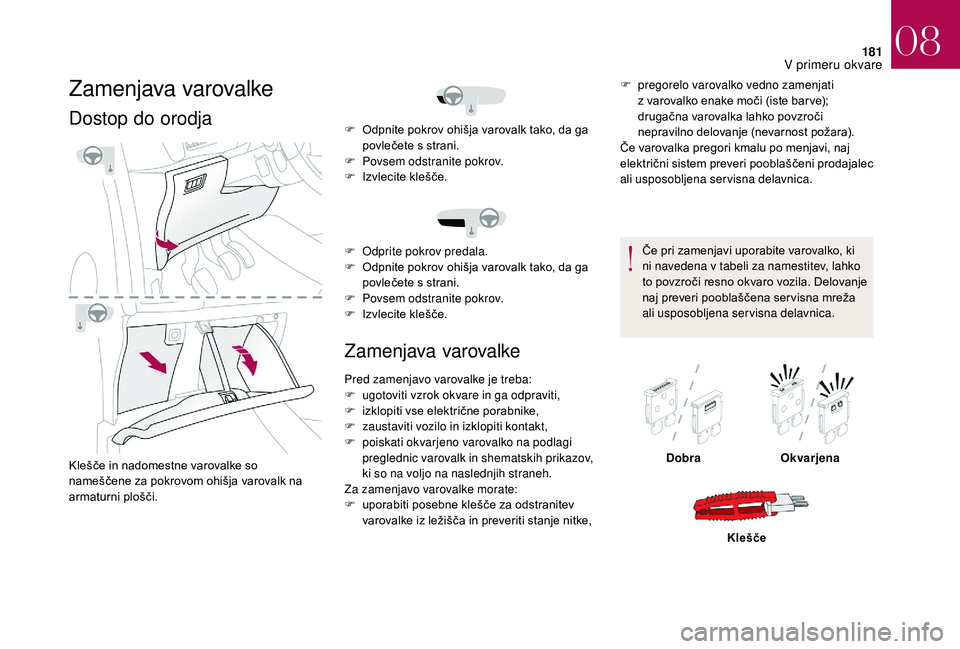

Zamenjava varovalke
Dostop do orodja
Klešče in nadomestne varovalke so
nameščene za pokrovom ohišja varovalk na
armaturni plošči.
Zamenjava varovalke
F pregorelo varovalko vedno zamenjati z varovalko enake moči (iste bar ve);
drugačna varovalka lahko povzroči
nepravilno delovanje (nevarnost požara).
Če varovalka pregori kmalu po menjavi, naj
električni sistem preveri pooblaščeni prodajalec
ali usposobljena servisna delavnica.
Če pri zamenjavi uporabite varovalko, ki
ni navedena v


tabeli za namestitev, lahko
to povzroči resno okvaro vozila. Delovanje
naj preveri pooblaščena ser visna mreža
ali usposobljena servisna delavnica.
F

O

dpnite pokrov ohišja varovalk tako, da ga
povlečete s

strani.
F

P

ovsem odstranite pokrov.
F

I

zvlecite klešče.
F

O

dprite pokrov predala.
F

O

dpnite pokrov ohišja varovalk tako, da ga
povlečete s

strani.
F

P

ovsem odstranite pokrov.
F

I

zvlecite klešče.
Pred zamenjavo varovalke je treba:
F

u

gotoviti vzrok okvare in ga odpraviti,
F

i

zklopiti vse električne porabnike,
F

z

austaviti vozilo in izklopiti kontakt,
F

p

oiskati okvarjeno varovalko na podlagi
preglednic varovalk in shematskih prikazov,
ki so na voljo na naslednjih straneh.
Za zamenjavo varovalke morate:
F

u

porabiti posebne klešče za odstranitev
varovalke iz ležišča in preveriti stanje nitke, Dobra
Okvarjena
Klešče
08
V primeru okvare

182
Namestitev dodatne električne opreme
Električni sistem vozila lahko deluje
s standardno ali dodatno opremo.
Pred vgradnjo druge električne opreme
ali dodatne opreme naj vam svetuje
pooblaščeni prodajalec ali usposobljena
servisna delavnica.
DS AUTOMOBILES zavrača vsakršno
odgovornost za stroške popravila vozila
ali nepravilno delovanje zaradi vgradnje
dodatne opreme, ki je ni dobavil in
priporočil, in ni bila vgrajena v
skladu
s
specifikacijami, kar še zlasti velja za
vse dodatno vgrajene naprave, katerih tok
presega 10

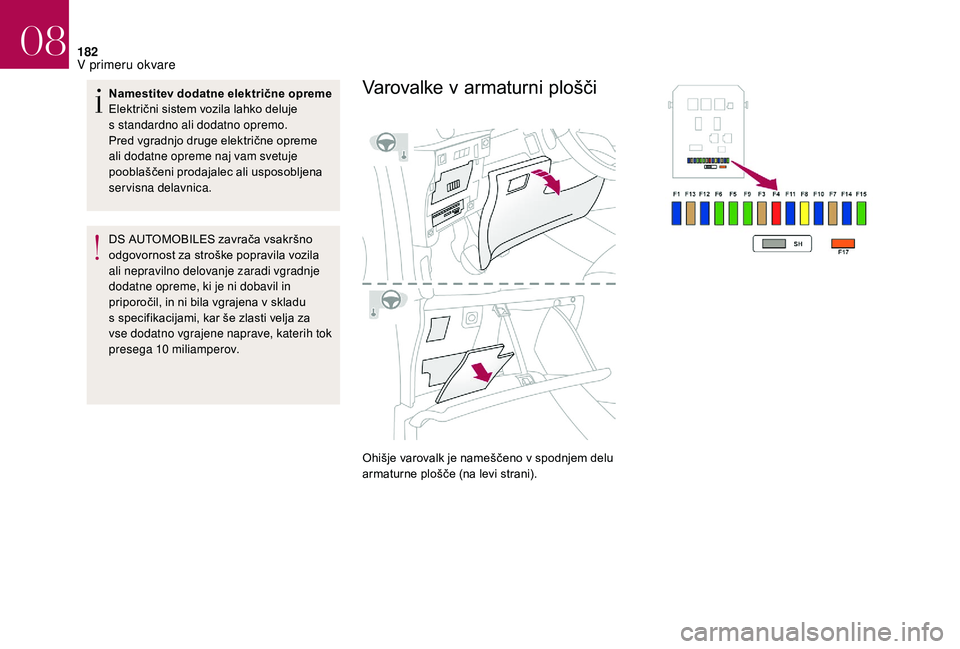

miliamperov.Varovalke v ar maturni plošči
Ohišje varovalk je nameščeno v spodnjem delu
a rmaturne plošče (na levi strani).
08
V primeru okvare

183

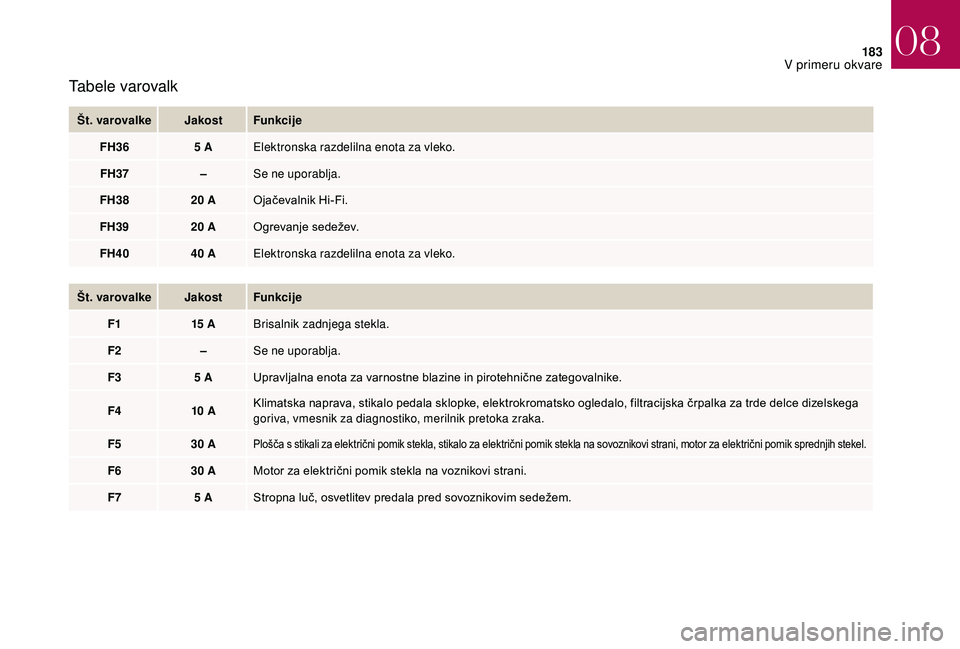

Tabele varovalk
Št. varovalkeJakostFunkcije
FH36 5
AElektronska razdelilna enota za vleko.
FH37 –Se ne uporablja.
FH38 20
AOjačevalnik Hi-Fi.
FH39 20
AOgrevanje sedežev.
FH40 40
AElektronska razdelilna enota za vleko.
Št. varovalke JakostFunkcije
F1 15


ABrisalnik zadnjega stekla.
F2 –Se ne uporablja.
F3 5
AUpravljalna enota za varnostne blazine in pirotehnične zategovalnike.
F4 10


AKlimatska naprava, stikalo pedala sklopke, elektrokromatsko ogledalo, filtracijska črpalka za trde delce dizelskega
goriva, vmesnik za diagnostiko, merilnik pretoka zraka.
F5 30
A
Plošča s stikali za električni pomik stekla, stikalo za električni pomik stekla na sovoznikovi strani, motor za električni pomik sprednjih stekel.
F630 AMotor za električni pomik stekla na voznikovi strani.
F7 5
AStropna luč, osvetlitev predala pred sovoznikovim sedežem.
08
V primeru okvare

184
Za pomično streho sta na voljo dve varovalki.F
S
transko oblogo v prtljažniku odpnite tako,
da jo z
leve strani potisnete navzdol.
F

S
transko oblogo nagnite navzdol in jo
odstranite.

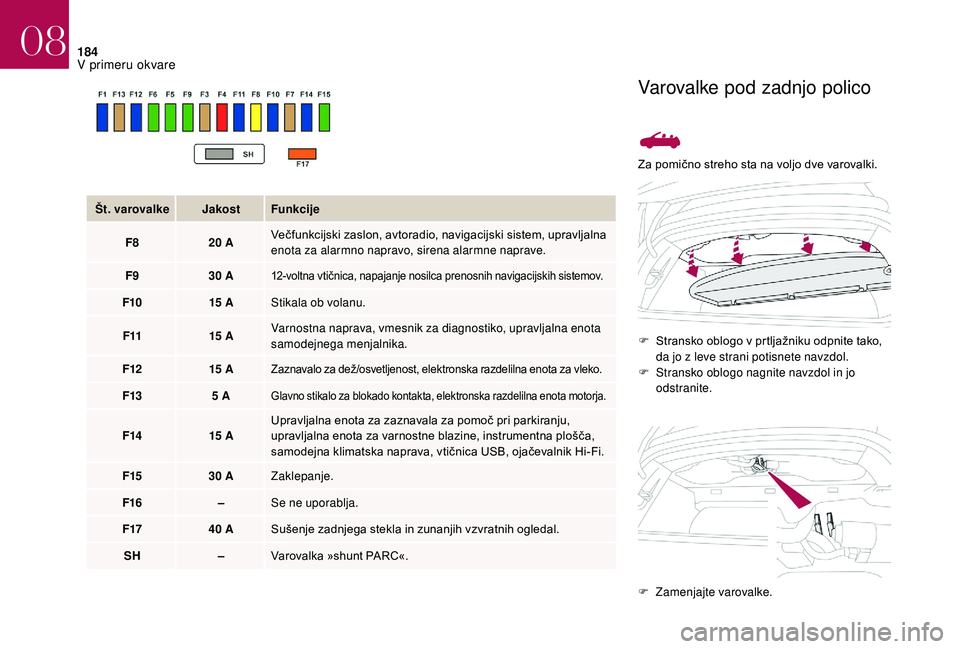

Št. varovalke
JakostFunkcije
F8 20

A Večfunkcijski zaslon, avtoradio, navigacijski sistem, upravljalna
enota za alarmno napravo, sirena alarmne naprave.
F9 30

A
12-voltna vtičnica, napajanje nosilca prenosnih navigacijskih sistemov.
F10 15 AStikala ob volanu.
F11 15


AVarnostna naprava, vmesnik za diagnostiko, upravljalna enota
samodejnega menjalnika.
F12 15


A
Zaznavalo za dež /osvetljenost, elektronska razdelilna enota za vleko.
F135 AGlavno stikalo za blokado kontakta, elektronska razdelilna enota motorja.
F1415 AUpravljalna enota za zaznavala za pomoč pri parkiranju,
upravljalna enota za varnostne blazine, instrumentna plošča,
samodejna klimatska naprava, vtičnica USB, ojačevalnik Hi-Fi.
F15 30
AZaklepanje.
F16 –Se ne uporablja.
F17 40
ASušenje zadnjega stekla in zunanjih vzvratnih ogledal.
SH –Varovalka »shunt PARC«.
Varovalke pod zadnjo polico
F Zamenjajte varovalke.
08
V primeru okvare

185
Za ponovno namestitev ponovite postopek
v obratnem vrstnem redu, pri čemer najprej
namestite spodnji del obloge.
Št. varovalke MočFunkcije
- 20
AZložljiva streha
- 20
AZložljiva streha
Če je ob okvari varovalk streha v
območju
B , ne boste mogli odpreti prtljažnika. Da
lahko odprete prtljažnik in zamenjate
varovalke, najprej ročno zaprite streho
z
notranje strani prtljažnika (tako da

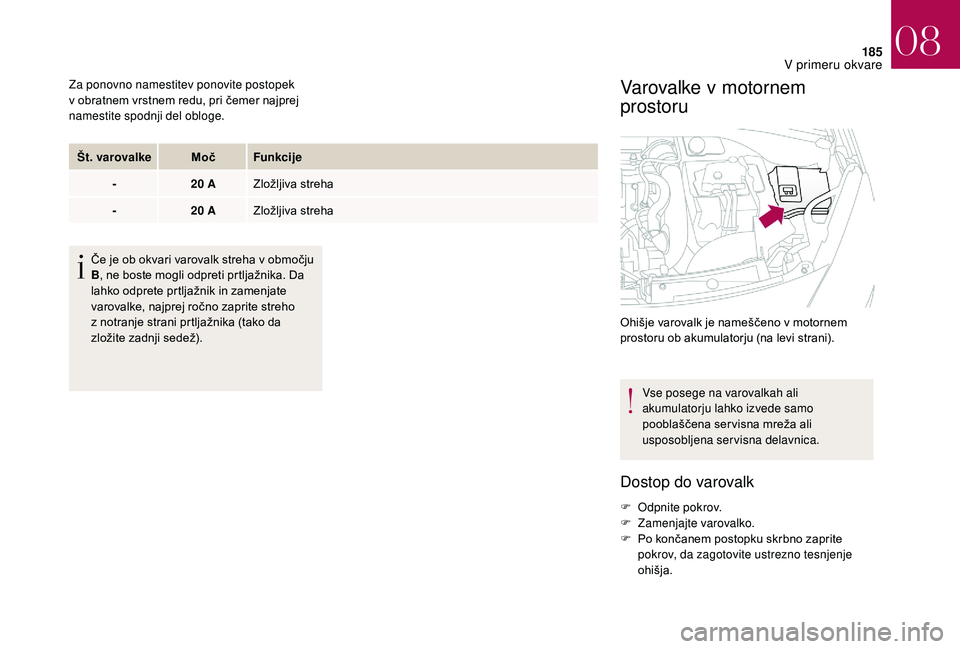

zložite zadnji sedež).Varovalke v motornem
pro storu
Ohišje varovalk je nameščeno v motornem
p rostoru ob akumulatorju (na levi strani).
Vse posege na varovalkah ali
akumulatorju lahko izvede samo
pooblaščena ser visna mreža ali
usposobljena servisna delavnica.
Dostop do varovalk
F Odpnite pokrov.
F Z amenjajte varovalko.
F

P
o končanem postopku skrbno zaprite
pokrov, da zagotovite ustrezno tesnjenje
ohišja.
08
V primeru okvare

186

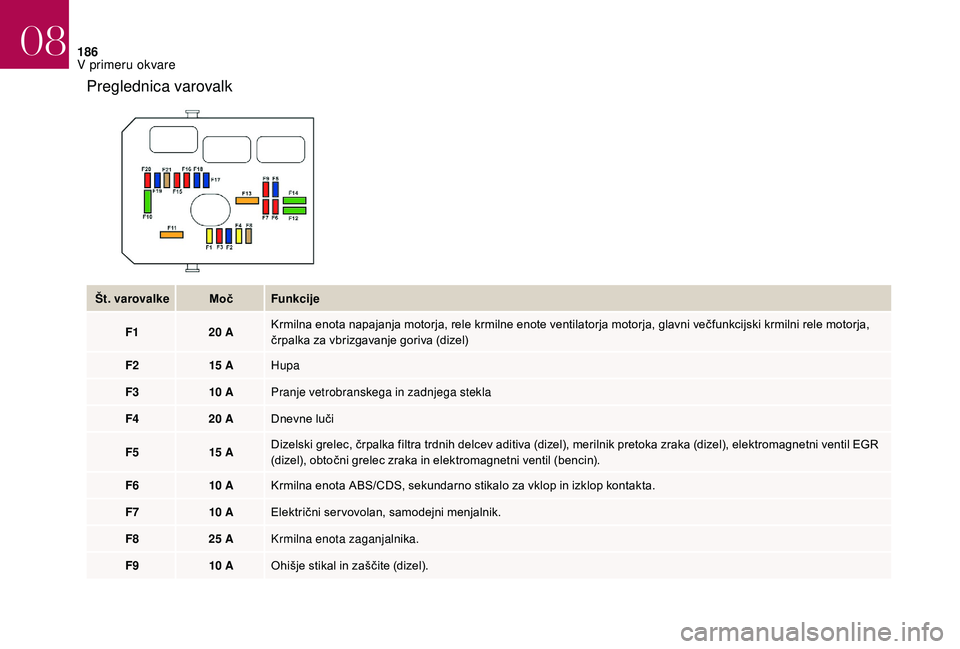

Preglednica varovalk
Št. varovalkeMočFunkcije
F1 20
AKrmilna enota napajanja motorja, rele krmilne enote ventilatorja motorja, glavni večfunkcijski krmilni rele motorja,
črpalka za vbrizgavanje goriva (dizel)
F2 15


AHupa
F3 10


APranje vetrobranskega in zadnjega stekla
F4 20
ADnevne luči
F5 15


ADizelski grelec, črpalka filtra trdnih delcev aditiva (dizel), merilnik pretoka zraka (dizel), elektromagnetni ventil EGR
(dizel), obtočni grelec zraka in elektromagnetni ventil (bencin).
F6 10


AKrmilna enota ABS/CDS, sekundarno stikalo za vklop in izklop kontakta.
F7 10


AElektrični ser vovolan, samodejni menjalnik.
F8 25
AKrmilna enota zaganjalnika.
F9 10


AOhišje stikal in zaščite (dizel).
08
V primeru okvare

187

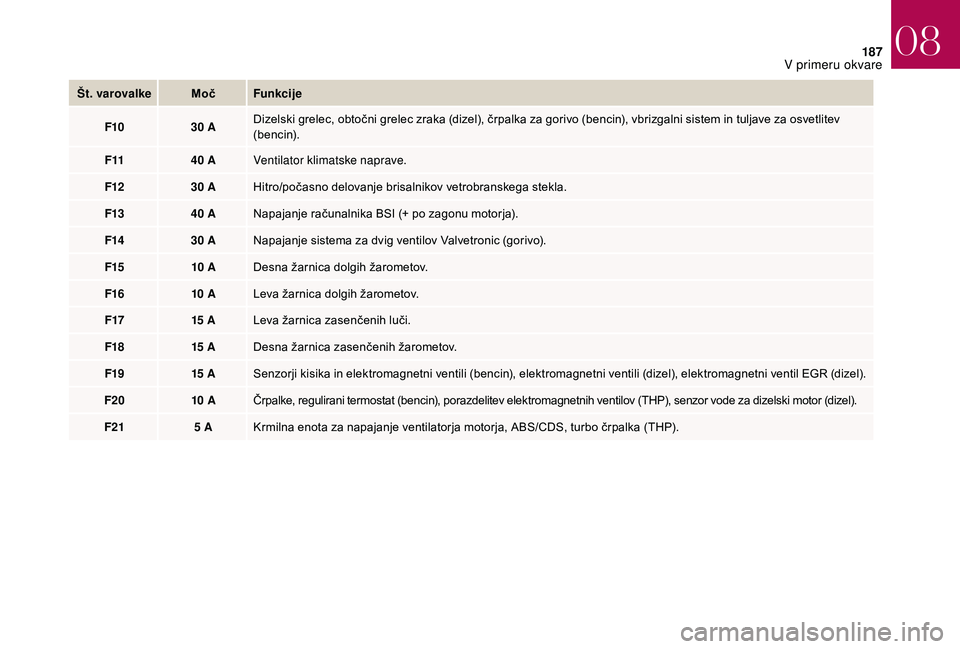

Št. varovalkeMočFunkcije
F10 30
ADizelski grelec, obtočni grelec zraka (dizel), črpalka za gorivo (bencin), vbrizgalni sistem in tuljave za osvetlitev
(bencin).
F11 40
AVentilator klimatske naprave.
F12 30
AHitro/počasno delovanje brisalnikov vetrobranskega stekla.
F13 40
ANapajanje računalnika BSI (+ po zagonu motorja).
F14 30
ANapajanje sistema za dvig ventilov Valvetronic (gorivo).
F15 10


ADesna žarnica dolgih žarometov.
F16 10


ALeva žarnica dolgih žarometov.
F17 15


ALeva žarnica zasenčenih luči.
F18 15


ADesna žarnica zasenčenih žarometov.
F19 15


ASenzorji kisika in elektromagnetni ventili (bencin), elektromagnetni ventili (dizel), elektromagnetni ventil EGR (dizel).
F20 10


AČrpalke, regulirani termostat (bencin), porazdelitev elektromagnetnih ventilov (THP), senzor vode za dizelski motor (dizel).
F21 5
AKrmilna enota za napajanje ventilatorja motorja, ABS/CDS, turbo črpalka (THP).
08
V primeru okvare

188
12-voltni akumulator
Zagon motorja s pomočjo drugega
a kumulatorja ali polnjenje izpraznjenega
akumulatorja.
Splošno
Svinčeni akumulatorji za zagon
Akumulatorji vsebujejo škodljive snovi,
kot sta žveplena kislina in svinec.
Odvreči jih je treba v
skladu
z
zakonskimi predpisi. V nobenem
primeru jih ni dovoljeno odvreči med
gospodinjske odpadke.
Izrabljene baterije daljinskih
upravljalnikov in akumulatorje odvrzite
na mestih, ki so temu namenjena.
Pred rokovanjem z
akumulatorjem si
zaščitite oči in obraz.
Kakršenkoli poseg na akumulatorju mora
biti izveden v
dobro zračenem prostoru,
stran od prostega ognja in virov isker,
da preprečite kakršno koli tveganje za
eksplozijo ali požar.
Po končanem postopku si umijte roke.

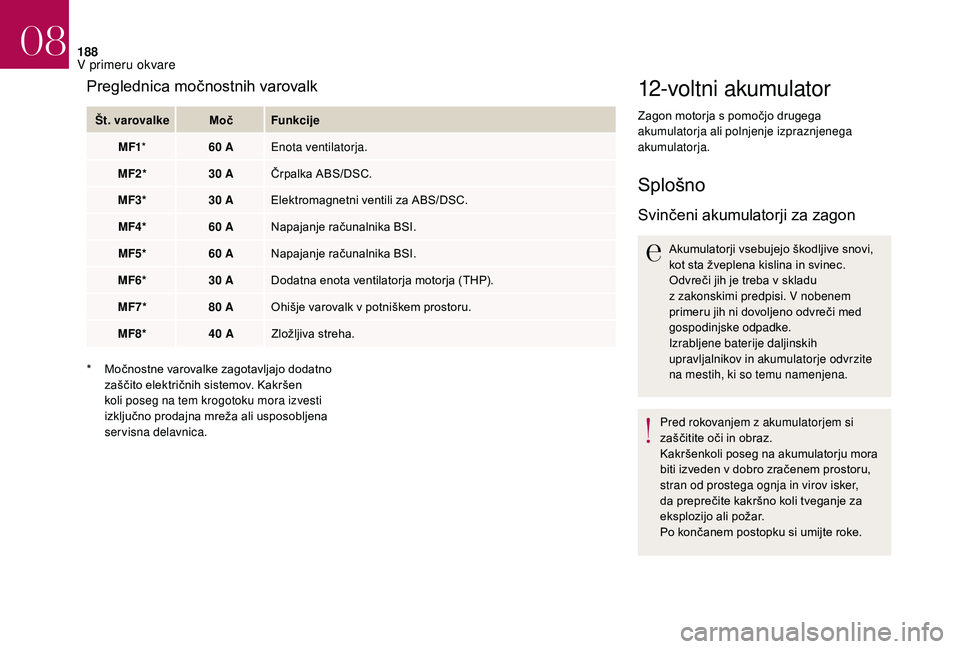

Preglednica močnostnih varovalk
Št. varovalke MočFunkcije
MF1 * 60
AEnota ventilatorja.
MF2* 30
AČrpalka ABS/DSC.
MF3* 30
AElektromagnetni ventili za ABS/DSC.
MF4* 60
ANapajanje računalnika BSI.
MF5* 60
ANapajanje računalnika BSI.
MF6* 30
ADodatna enota ventilatorja motorja (THP).
MF7* 80
AOhišje varovalk v
potniškem prostoru.
MF8* 40
AZložljiva streha.
*

M
očnostne varovalke zagotavljajo dodatno
zaščito električnih sistemov. Kakršen
koli poseg na tem krogotoku mora izvesti
izključno prodajna mreža ali usposobljena
servisna delavnica.
08
