CITROEN DS4 2017 Instrukcja obsługi (in Polish)

189
DS4_pl_Chap06_conduite_ed01-2016

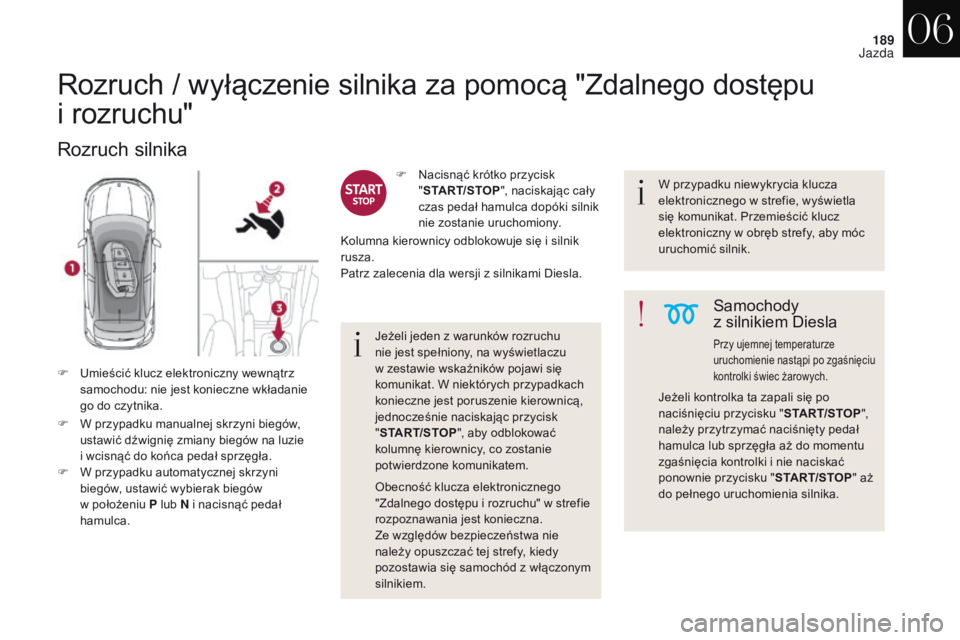

Rozruch / wyłączenie silnika za pomocą "Zdalnego dostępu
i rozruchu"
Rozruch silnika
F W przypadku manualnej skrzyni biegów,
ustawić dźwignię zmiany biegów na luzie
i
wcisnąć do końca pedał sprzęgła.
F

W p
rzypadku automatycznej skrzyni
biegów, ustawić wybierak biegów
w
położeniu P lub N i nacisnąć pedał
hamulca. F

N
acisnąć krótko przycisk
" START/STOP ", naciskając cały
czas pedał hamulca dopóki silnik
nie zostanie uruchomiony. W przypadku niewykrycia klucza
elektronicznego w strefie, wyświetla
się komunikat. Przemieścić klucz
elektroniczny w obręb strefy, aby móc
uruchomić silnik.
Jeżeli jeden z warunków rozruchu
nie jest spełniony, na wyświetlaczu
w zestawie wskaźników pojawi się
komunikat. W niektórych przypadkach
konieczne jest poruszenie kierownicÄ…,
jednocześnie naciskając przycisk
" START/STOP ", aby odblokować
kolumnÄ™ kierownicy, co zostanie
potwierdzone komunikatem.
Obecność klucza elektronicznego
"Zdalnego dostępu i
rozruchu" w strefie
rozpoznawania jest konieczna.
Ze względów bezpieczeństwa nie
należy opuszczać tej strefy, kiedy
pozostawia się samochód z
włączonym
silnikiem.
Samochody
z silnikiem Diesla
Przy ujemnej temperaturze
uruchomienie nastąpi po zgaśnięciu
kontrolki świec żarowych.
Jeżeli kontrolka ta zapali się po
naciśnięciu przycisku " START/STOP",
należy przytrzymać naciśnięty pedał
hamulca lub sprzęgła aż do momentu
zgaśnięcia kontrolki i
nie naciskać
ponownie przycisku " START/STOP" aż
do pełnego uruchomienia silnika.
Kolumna kierownicy odblokowuje siÄ™ i

silnik
rusza.
Patrz zalecenia dla wersji z

silnikami Diesla.
F

U

mieścić klucz elektroniczny wewnątrz
samochodu: nie jest konieczne wkładanie
go do czytnika.
06
Jazda

190
DS4_pl_Chap06_conduite_ed01-2016

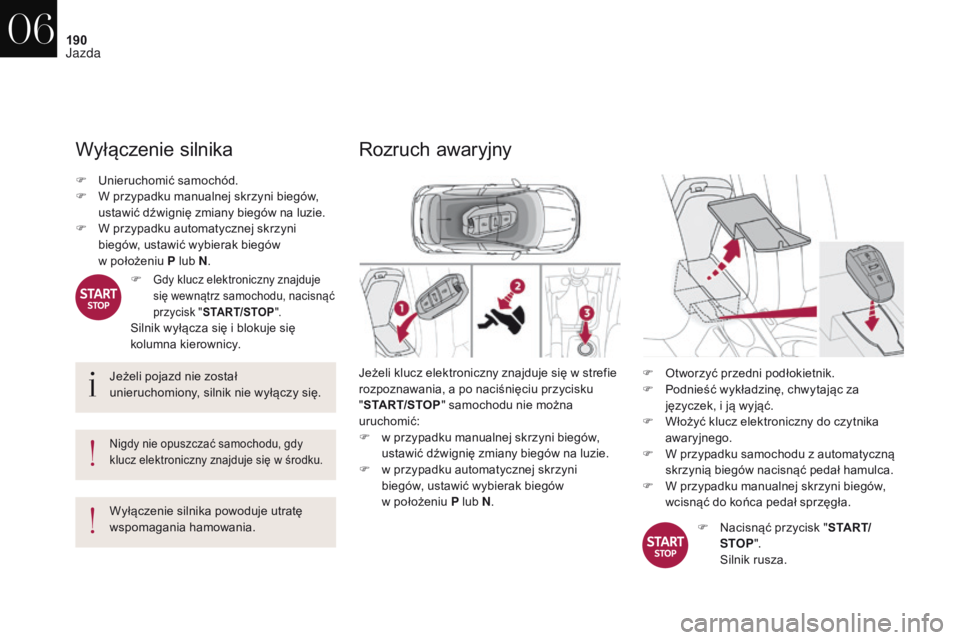

Wyłączenie silnika
Jeżeli pojazd nie został
unieruchomiony, silnik nie wyłączy się.
Nigdy nie opuszczać samochodu, gdy
klucz elektroniczny znajduje się w środku.
Wyłączenie silnika powoduje utratę
wspomagania hamowania.
F

Un
ieruchomić samochód.
F

W p
rzypadku manualnej skrzyni biegów,
ustawić dźwignię zmiany biegów na luzie.
F

W p
rzypadku automatycznej skrzyni
biegów, ustawić wybierak biegów
w
położeniu P lub N
.
F
Gdy klucz elektroniczny znajduje
się wewnątrz samochodu, nacisnąć
przycisk "
START/STOP ".
Silnik wyłącza się i blokuje się
k olumna kierownicy.
Rozruch awaryjny
Jeżeli klucz elektroniczny znajduje się w strefie
r ozpoznawania, a po naciśnięciu przycisku
" START/STOP " samochodu nie można
uruchomić:
F

w p
rzypadku manualnej skrzyni biegów,
ustawić dźwignię zmiany biegów na luzie.
F

w p
rzypadku automatycznej skrzyni
biegów, ustawić wybierak biegów
w
położeniu P lub N . F
O tworzyć przedni podłokietnik.
F

P
odnieść wykładzinę, chwytając za
języczek, i
ją wyjąć.
F

W
łożyć klucz elektroniczny do czytnika
awaryjnego.
F

W p
rzypadku samochodu z automatycznÄ…
skrzynią biegów nacisnąć pedał hamulca.
F

W p
rzypadku manualnej skrzyni biegów,
wcisnąć do końca pedał sprzęgła.
F

N
acisnąć przycisk "S TA R T/
STOP ".
S

ilnik rusza.
06
Jazda

191
DS4_pl_Chap06_conduite_ed01-2016

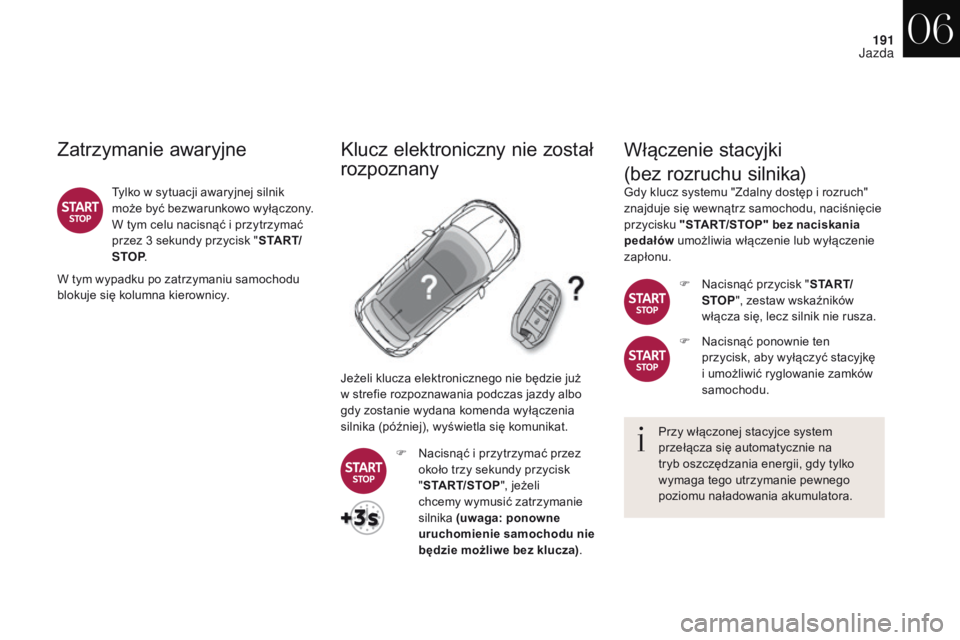

Zatrzymanie awaryjne
Tylko w sytuacji awaryjnej silnik
m oże być bezwarunkowo wyłączony.
W tym celu nacisnąć i
przytrzymać
przez 3 sekundy przycisk " S TA R T/
STOP .
W tym wypadku po zatrzymaniu samochodu
blokuje siÄ™ kolumna kierownicy.
Klucz elektroniczny nie został
rozpoznany
Jeżeli klucza elektronicznego nie będzie już
w strefie rozpoznawania podczas jazdy albo
gdy zostanie wydana komenda wyłączenia
silnika (później), wyświetla się komunikat.
F

N
acisnąć i przytrzymać przez
około trzy sekundy przycisk
" START/STOP ", jeżeli
chcemy wymusić zatrzymanie
silnika (uwaga: ponowne
uruchomienie samochodu nie
będzie możliwe bez klucza) .
WÅ‚Ä…czenie stacyjki
(bez rozruchu silnika)
Gdy klucz systemu "Zdalny dostęp i rozruch"
z najduje się wewnątrz samochodu, naciśnięcie
przycisku "START/STOP" bez naciskania
pedałów umożliwia włączenie lub wyłączenie
zapłonu.
F

N
acisnąć przycisk " S TA R T/
STOP ", zestaw wskaźników
włącza się, lecz silnik nie rusza.
F

N
acisnąć ponownie ten
przycisk, aby wyłączyć stacyjkę
i
umożliwić ryglowanie zamków
samochodu.
Przy włączonej stacyjce system
przełącza się automatycznie na
tryb oszczędzania energii, gdy tylko
wymaga tego utrzymanie pewnego
poziomu naładowania akumulatora.
06
Jazda

192
DS4_pl_Chap06_conduite_ed01-2016

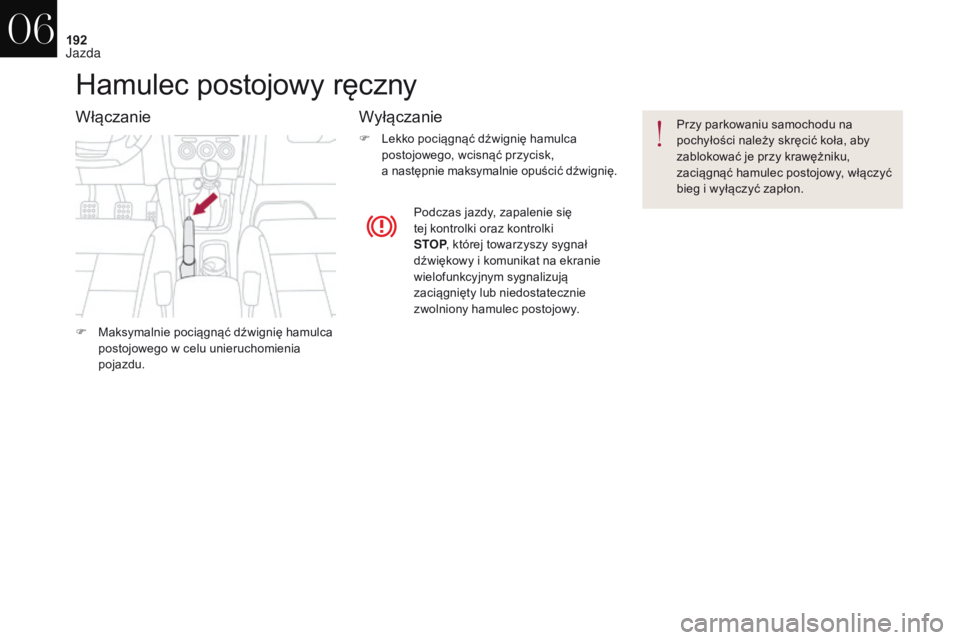

Hamulec postojowy ręczny
WłączanieWyłączanie
F Lekko pociągnąć dźwignię hamulca
postojowego, wcisnąć przycisk,
a następnie maksymalnie opuścić dźwignię. Przy parkowaniu samochodu na
pochyłości należy skręcić koła, aby
zablokować je przy krawężniku,
zaciągnąć hamulec postojowy, włączyć
bieg i
wyłączyć zapłon.
Podczas jazdy, zapalenie siÄ™
tej kontrolki oraz kontrolki
STOP , której towarzyszy sygnał
dźwiękowy i
komunikat na ekranie
wielofunkcyjnym sygnalizujÄ…
zaciągnięty lub niedostatecznie
zwolniony hamulec postojowy.
F

M

aksymalnie pociągnąć dźwignię hamulca
postojowego w

celu unieruchomienia
pojazdu.
06
Jazda

193
DS4_pl_Chap06_conduite_ed01-2016

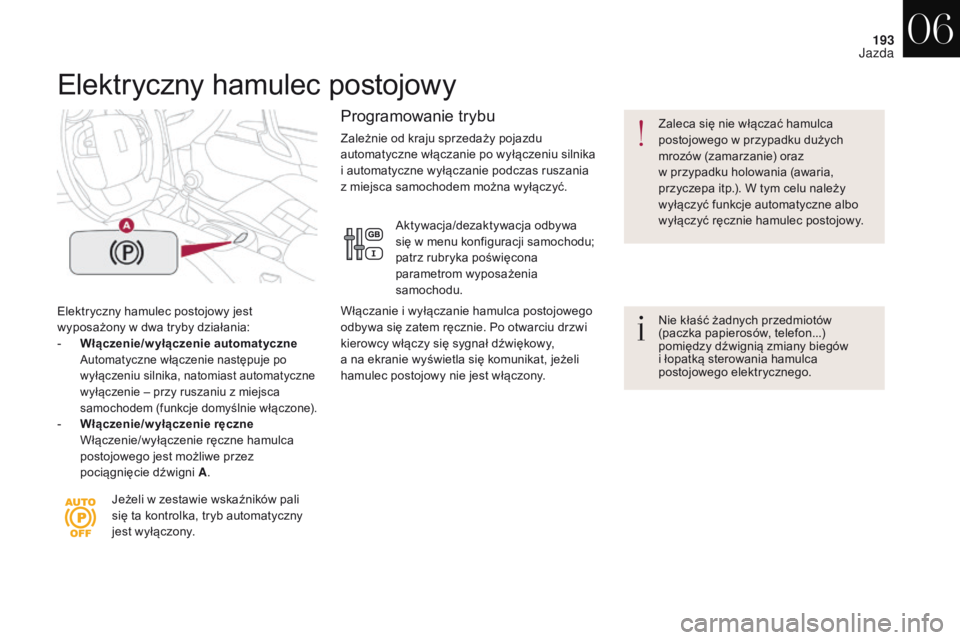

Elektryczny hamulec postojowy
Elektryczny hamulec postojowy jest
wyposażony w dwa tryby działania:
-

W
łączenie/wyłączenie automatyczne
Automatyczne włączenie następuje po
wyłączeniu silnika, natomiast automatyczne
wyłączenie – przy ruszaniu z
miejsca
samochodem (funkcje domyślnie włączone).
- Włączenie/wyłączenie ręczne W
łączenie/wyłączenie ręczne hamulca
postojowego jest możliwe przez
pociągnięcie dźwigni A . Nie kłaść żadnych przedmiotów
(paczka papierosów, telefon...)
pomiędzy dźwignią zmiany biegów
i
Å‚opatkÄ… sterowania hamulca
postojowego elektrycznego. Zaleca się nie włączać hamulca
postojowego w przypadku dużych
mrozów (zamarzanie) oraz
w przypadku holowania (awaria,
przyczepa itp.). W tym celu należy
wyłączyć funkcje automatyczne albo
wyłączyć ręcznie hamulec postojowy.
Jeżeli w zestawie wskaźników pali
siÄ™ ta kontrolka, tryb automatyczny
jest wyłączony.
Programowanie trybu
Zależnie od kraju sprzedaży pojazdu
automatyczne włączanie po wyłączeniu silnika
i
automatyczne wyłączanie podczas ruszania
z
miejsca samochodem można wyłączyć. Aktywacja/dezaktywacja odbywa
siÄ™ w
menu konfiguracji samochodu;
patrz rubryka poświęcona
parametrom wyposażenia
samochodu.
WÅ‚Ä…czanie i
wyłączanie hamulca postojowego
odbywa się zatem ręcznie. Po otwarciu drzwi
kierowcy włączy się sygnał dźwiękowy,
a
na ekranie wyświetla się komunikat, jeżeli
hamulec postojowy nie jest włączony.
06
Jazda

194
DS4_pl_Chap06_conduite_ed01-2016

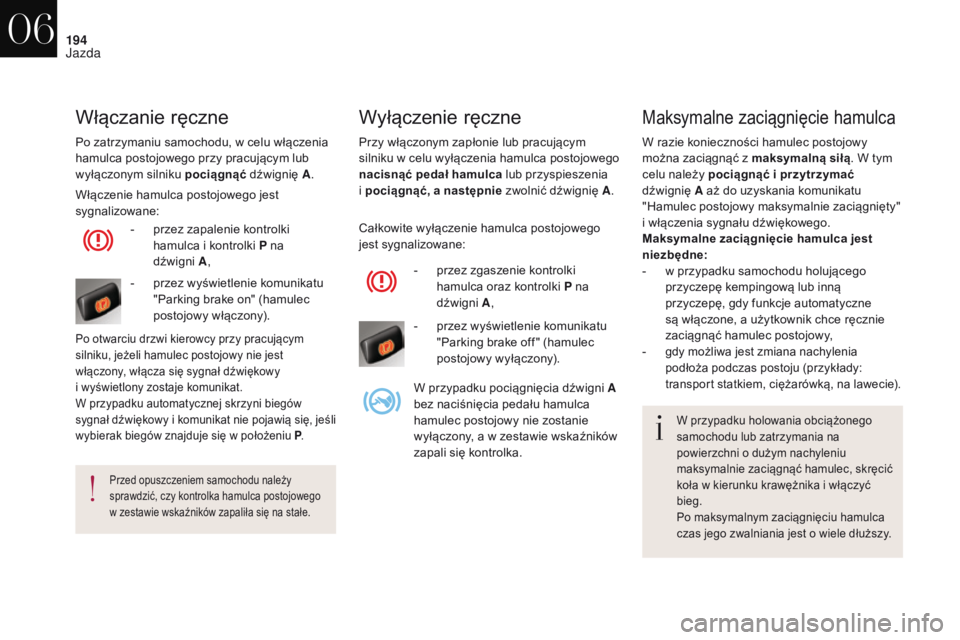

Przy włączonym zapłonie lub pracującym
silniku w celu wyłączenia hamulca postojowego
nacisnąć pedał hamulca lub przyspieszenia
i
pociągnąć, a
n
astępnie zwolnić dźwignię A .
Wyłączenie ręczne
Przed opuszczeniem samochodu należy
sprawdzić, czy kontrolka hamulca postojowego
w
zestawie wskaźników zapaliła się na stałe.
Włączanie ręczne
Po zatrzymaniu samochodu, w celu włączenia
h amulca postojowego przy pracujÄ…cym lub
wyłączonym silniku pociągnąć dźwignię A .
WÅ‚Ä…czenie hamulca postojowego jest
sygnalizowane: -

p
rzez zapalenie kontrolki
hamulca i
kontrolki P na
dźwigni
A ,
-


p
rzez wyświetlenie komunikatu
"Parking brake on" (hamulec
postojowy włączony).
Po otwarciu drzwi kierowcy przy pracujÄ…cym
silniku, jeżeli hamulec postojowy nie jest
włączony, włącza się sygnał dźwiękowy
i
wyświetlony zostaje komunikat.
W przypadku automatycznej skrzyni biegów
sygnał dźwiękowy i

k
omunikat nie pojawią się, jeśli
wybierak biegów znajduje się w
położeniu P.
Całkowite wyłączenie hamulca postojowego
jest sygnalizowane:
-

p
rzez zgaszenie kontrolki
hamulca oraz kontrolki P na
dźwigni A,
-

p
rzez wyświetlenie komunikatu
"Parking brake off " (hamulec
postojowy wyłączony).
W przypadku pociągnięcia dźwigni
A
bez naciśnięcia pedału hamulca
hamulec postojowy nie zostanie
wyłączony, a
w zestawie wskaźników
zapali siÄ™ kontrolka.
Maksymalne zaciągnięcie hamulca
W razie konieczności hamulec postojowy
można zaciągnąć z maksymalną siłą. W
tym
celu należy pociągnąć i
p

rzytrzymać
dźwignię A aż do uzyskania komunikatu
"Hamulec postojowy maksymalnie zaciągnięty"
i
włączenia sygnału dźwiękowego.
Maksymalne zaciągnięcie hamulca jest
niezbędne:
-

w p
rzypadku samochodu holujÄ…cego
przyczepÄ™ kempingowÄ… lub innÄ…
przyczepÄ™, gdy funkcje automatyczne
są włączone, a
użytkownik chce ręcznie
zaciągnąć hamulec postojowy,
-

gdy możliwa jest zmiana nachylenia
podłoża podczas postoju (przykłady:
transport statkiem, ciężarówką, na lawecie).
W przypadku holowania obciążonego
samochodu lub zatrzymania na
powierzchni o dużym nachyleniu
maksymalnie zaciągnąć hamulec, skręcić
koła w
kierunku krawężnika i włączyć
bieg.
Po maksymalnym zaciągnięciu hamulca
czas jego zwalniania jest o
wiele dłuższy.
06
Jazda

195
DS4_pl_Chap06_conduite_ed01-2016

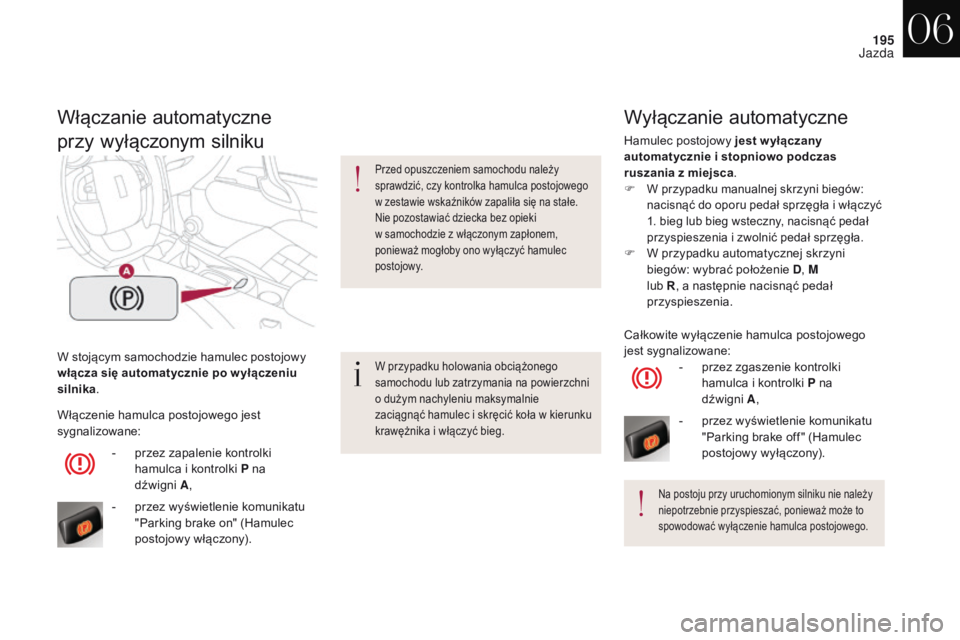

W stojÄ…cym samochodzie hamulec postojowy
włącza się automatycznie po w yłączeniu
silnika.
WÅ‚Ä…czanie automatyczne
przy wyłączonym silniku
W przypadku holowania obciążonego
samochodu lub zatrzymania na powierzchni
o
dużym nachyleniu maksymalnie
zaciągnąć hamulec i
skręcić koła w kierunku
krawężnika i
włączyć bieg.
Przed opuszczeniem samochodu należy
sprawdzić, czy kontrolka hamulca postojowego
w zestawie wskaźników zapaliła się na stałe.
Nie pozostawiać dziecka bez opieki
w
samochodzie z włączonym zapłonem,
ponieważ mogłoby ono wyłączyć hamulec
postojowy.
- przez zapalenie kontrolki hamulca i kontrolki P na
dźwigni
A ,
-


p
rzez wyświetlenie komunikatu
"Parking brake on" (Hamulec
postojowy włączony).
WÅ‚Ä…czenie hamulca postojowego jest
sygnalizowane:
Wyłączanie automatyczne
Hamulec postojowy jest w yłączany
automatycznie i
stopniowo podczas
ruszania z
miejsca.
F

W przypadku manualnej skrzyni biegów:
nacisnąć do oporu pedał sprzęgła i włączyć
1. bieg lub bieg wsteczny, nacisnąć pedał
przyspieszenia i
zwolnić pedał sprzęgła.
F W przypadku automatycznej skrzyni biegów: wybrać położenie D , M
lub R , a
następnie nacisnąć pedał
przyspieszenia.
Na postoju przy uruchomionym silniku nie należy
niepotrzebnie przyspieszać, ponieważ może to
spowodować wyłączenie hamulca postojowego.
Całkowite wyłączenie hamulca postojowego
jest sygnalizowane: -

p
rzez zgaszenie kontrolki
hamulca i
kontrolki P na
dźwigni
A ,
-


p
rzez wyświetlenie komunikatu
"Parking brake off " (Hamulec
postojowy wyłączony).
06
Jazda

196
DS4_pl_Chap06_conduite_ed01-2016

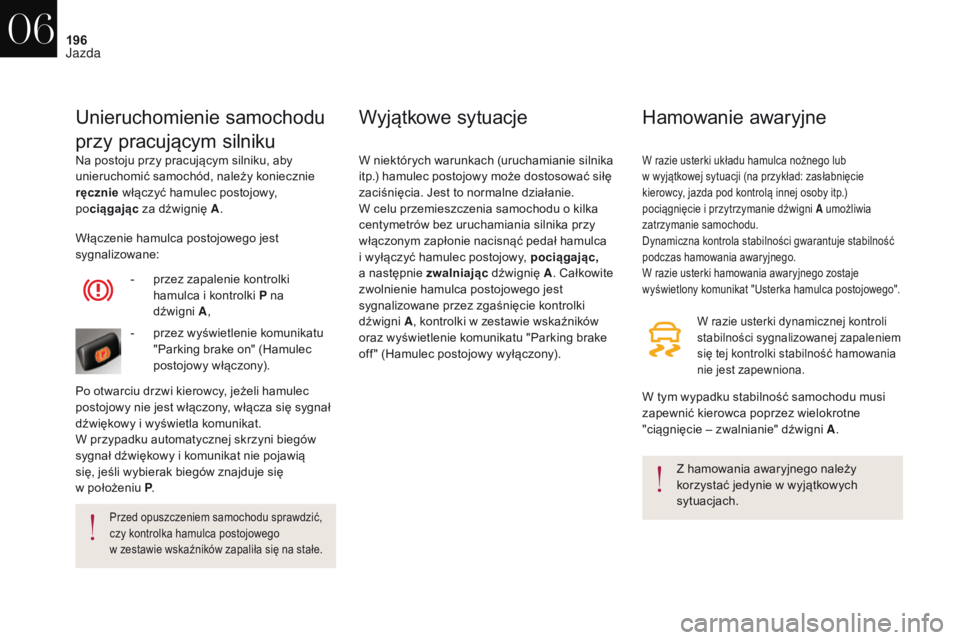

Na postoju przy pracujÄ…cym silniku, aby
unieruchomić samochód, należy koniecznie
ręcznie włączyć hamulec postojowy,
po ciągając za dźwignię A .
Unieruchomienie samochodu
przy pracujÄ…cym silniku
Z hamowania awaryjnego należy
korzystać jedynie w
wyjÄ…tkowych
sytuacjach.
Przed opuszczeniem samochodu sprawdzić,
czy kontrolka hamulca postojowego
w
zestawie wskaźników zapaliła się na stałe.
WÅ‚Ä…czenie hamulca postojowego jest
sygnalizowane: -

p
rzez zapalenie kontrolki
hamulca i
kontrolki P na
dźwigni
A ,
-


p
rzez wyświetlenie komunikatu
"Parking brake on" (Hamulec
postojowy włączony).
Po otwarciu drzwi kierowcy, jeżeli hamulec
postojowy nie jest włączony, włącza się sygnał
dźwiękowy i
wyświetla komunikat.
W przypadku automatycznej skrzyni biegów
sygnał dźwiękowy i
komunikat nie pojawiÄ…
się, jeśli wybierak biegów znajduje się
w
położeniu P.
WyjÄ…tkowe sytuacje
W niektórych warunkach (uruchamianie silnika
itp.) hamulec postojowy może dostosować siłę
zaciśnięcia. Jest to normalne działanie.
W celu przemieszczenia samochodu o
kilka
centymetrów bez uruchamiania silnika przy
włączonym zapłonie nacisnąć pedał hamulca
i
wyłączyć hamulec postojowy, pociągając,
a
następnie zwalniając dźwignię A. Całkowite
zwolnienie hamulca postojowego jest
sygnalizowane przez zgaśnięcie kontrolki
dźwigni A, kontrolki w
zestawie wskaźników
oraz wyświetlenie komunikatu "Parking brake
off " (Hamulec postojowy wyłączony).
Hamowanie awaryjne
W razie usterki dynamicznej kontroli
stabilności sygnalizowanej zapaleniem
się tej kontrolki stabilność hamowania
nie jest zapewniona.
W razie usterki układu hamulca nożnego lub
w wyjątkowej sytuacji (na przykład: zasłabnięcie
kierowcy, jazda pod kontrolÄ… innej osoby itp.)
pociągnięcie i
przytrzymanie dźwigni A umożliwia
zatrzymanie samochodu.
Dynamiczna kontrola stabilności gwarantuje stabilność
podczas hamowania awaryjnego.
W razie usterki hamowania awaryjnego zostaje
wyświetlony komunikat "Usterka hamulca postojowego".
W tym wypadku stabilność samochodu musi
zapewnić kierowca poprzez wielokrotne
"ciągnięcie – zwalnianie" dźwigni A .
06
Jazda

197
DS4_pl_Chap06_conduite_ed01-2016

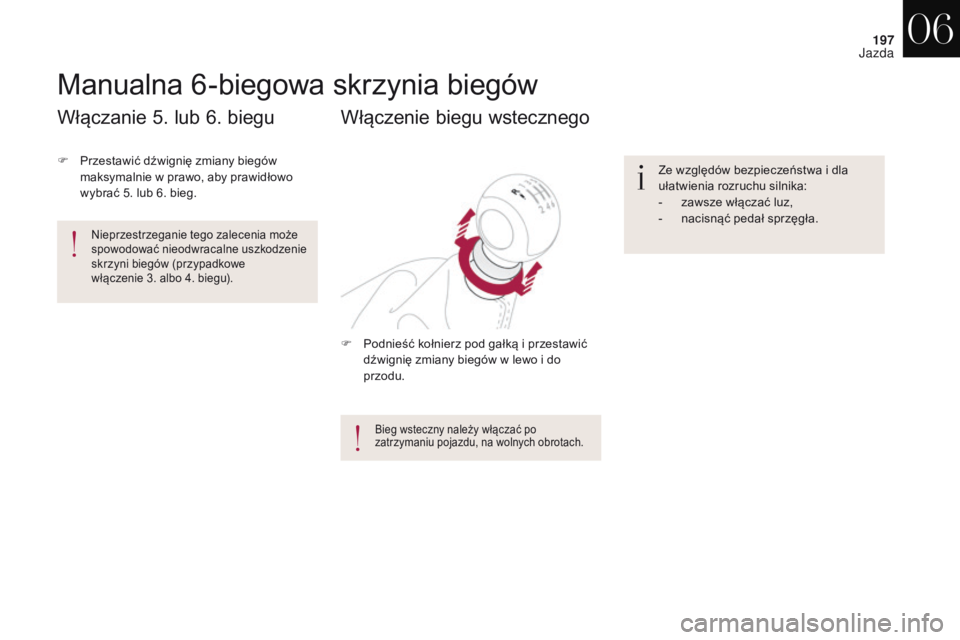

Manualna 6-biegowa skrzynia biegów
F Podnieść kołnierz pod gałką i przestawić
dźwignię zmiany biegów w lewo i do
przodu.
WÅ‚Ä…czenie biegu wstecznego
Ze względów bezpieczeństwa i dla
u Å‚atwienia rozruchu silnika:
-

z
awsze włączać luz,
-

n
acisnąć pedał sprzęgła.
Bieg wsteczny należy włączać po
zatrzymaniu pojazdu, na wolnych obrotach.
WÅ‚Ä…czanie 5. lub 6. biegu
F Przestawić dźwignię zmiany biegów maksymalnie w prawo, aby prawidłowo
wybrać 5. lub 6. bieg.
Nieprzestrzeganie tego zalecenia może
spowodować nieodwracalne uszkodzenie
skrzyni biegów (przypadkowe
włączenie
3. albo 4. biegu).
06
Jazda

198
DS4_pl_Chap06_conduite_ed01-2016

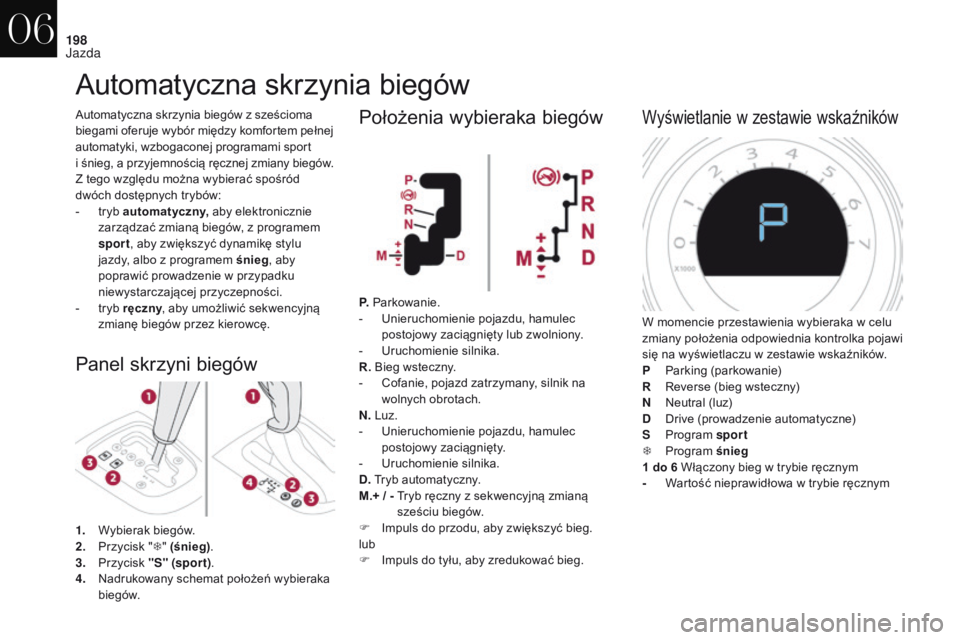

Automatyczna skrzynia biegów
Panel skrzyni biegów
Automatyczna skrzynia biegów z sześcioma
b iegami oferuje wybór między komfortem pełnej
automatyki, wzbogaconej programami sport
i śnieg, a
przyjemnością ręcznej zmiany biegów.
Z tego względu można wybierać spośród
dwóch dostępnych trybów:
-

t
ryb automatyczny, aby elektronicznie
zarządzać zmianą biegów, z
programem
sport , aby zwiększyć dynamikę stylu
jazdy, albo z
programem śnieg , aby
poprawić prowadzenie w
przypadku
niewystarczającej przyczepności.
-

t
ryb ręczny , aby umożliwić sekwencyjną
zmianę biegów przez kierowcę.
1.
W

ybierak biegów.
2.
P

rzycisk " T" (śnieg) .
3.
P

rzycisk "S" (spor t).
4.
N

adrukowany schemat położeń wybieraka
biegów.Położenia wybieraka biegów
P. Parkowanie.
- U nieruchomienie pojazdu, hamulec
postojowy zaciągnięty lub zwolniony.
-
U

ruchomienie silnika.
R. Bieg wsteczny.
-

C
ofanie, pojazd zatrzymany, silnik na
wolnych obrotach.
N. Luz.
-

U
nieruchomienie pojazdu, hamulec
postojowy zaciągnięty.
-
U

ruchomienie silnika.
D. Tryb automatyczny.
M.+ / -

T
ryb ręczny z sekwencyjną zmianą
sześciu biegów.
F

I
mpuls do przodu, aby zwiększyć bieg.
lub
F

I
mpuls do tyłu, aby zredukować bieg.
Wyświetlanie w z estawie wskaźników
W momencie przestawienia wybieraka w celu
z miany położenia odpowiednia kontrolka pojawi
się na wyświetlaczu w
zestawie wskaźników.
P
P

arking (parkowanie)
R

R
everse (bieg wsteczny)
N

N
eutral (luz)
D

D
rive (prowadzenie automatyczne)
S

P
rogram sport
T

P
rogram śnieg
1 do 6 WÅ‚Ä…czony bieg w
trybie ręcznym
-

W
artość nieprawidłowa w trybie ręcznym
06
Jazda
