CITROEN DS4 2017 Instrukcja obsługi (in Polish)

19
DS4_pl_Chap01_instruments-de-bord_ed01-2016

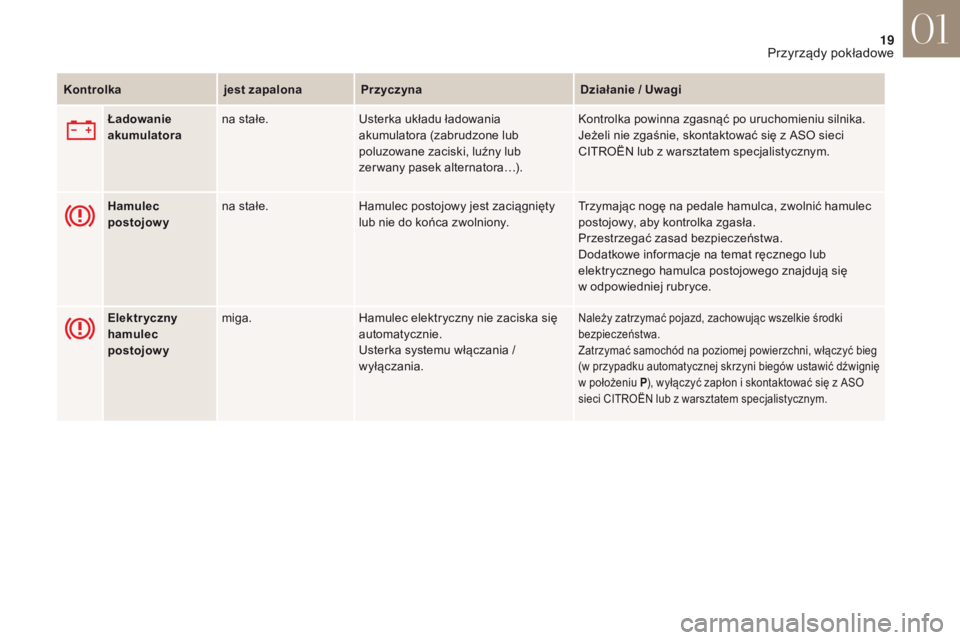

Kontrolkajest zapalonaPrzyczyna Działanie / Uwagi
Ładowanie
akumulatora na stałe.
Usterka układu ładowania
akumulatora (zabrudzone lub
poluzowane zaciski, luźny lub
zer wany pasek alternatora…). Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z
ASO sieci
CITROËN lub z
warsztatem specjalistycznym.
Elektryczny
hamulec
postojowy miga.
Hamulec elektryczny nie zaciska się
automatycznie.
Usterka systemu włączania /
wyłączania.
Należy zatrzymać pojazd, zachowując wszelkie środki
bezpieczeństwa.
Zatrzymać samochód na poziomej powierzchni, włączyć bieg
(w przypadku automatycznej skrzyni biegów ustawić dźwignię
w
położeniu P ), wyłączyć zapłon i
skontaktować się z ASO
sieci CITROËN lub z
warsztatem specjalistycznym.
Hamulec
postojowyna stałe.
Hamulec postojowy jest zaciągnięty
lub nie do końca zwolniony. Trzymając nogę na pedale hamulca, zwolnić hamulec
postojowy, aby kontrolka zgasła.
Przestrzegać zasad bezpieczeństwa.
Dodatkowe informacje na temat ręcznego lub
elektrycznego hamulca postojowego znajdują się
w
odpowiedniej rubryce.
01
Przyrządy pokładowe

20
DS4_pl_Chap01_instruments-de-bord_ed01-2016

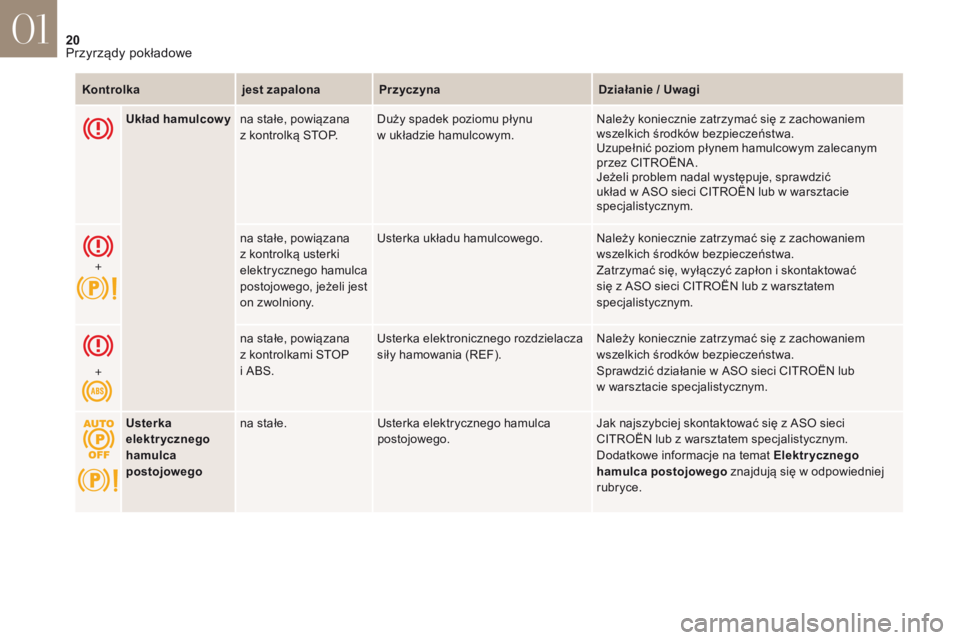

Układ hamulcowyna stałe, powiązana
z kontrolką STOP. Duży spadek poziomu płynu
w układzie hamulcowym. Należy koniecznie zatrzymać się z
zachowaniem
wszelkich środków bezpieczeństwa.
Uzupełnić poziom płynem hamulcowym zalecanym
przez CITROËNA.
Jeżeli problem nadal występuje, sprawdzić
układ w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
+ na stałe, powiązana
z
kontrolką usterki
elektrycznego hamulca
postojowego, jeżeli jest
on zwolniony. Usterka układu hamulcowego. Należy koniecznie zatrzymać się z
zachowaniem
wszelkich środków bezpieczeństwa.
Zatrzymać się, wyłączyć zapłon i
skontaktować
się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.
+ na stałe, powiązana
z kontrolkami STOP
i ABS.Usterka elektronicznego rozdzielacza
siły hamowania (REF).
Należy koniecznie zatrzymać się z
zachowaniem
wszelkich środków bezpieczeństwa.
Sprawdzić działanie w
ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Kontrolka
jest zapalonaPrzyczyna Działanie / Uwagi
Usterka
elektrycznego
hamulca
postojowego na stałe.
Usterka elektrycznego hamulca
postojowego. Jak najszybciej skontaktować się z
ASO sieci
CITROËN lub z
warsztatem specjalistycznym.
Dodatkowe informacje na temat Elektrycznego
hamulca postojowego znajdują się w
odpowiedniej
rubryce.
01
Przyrządy pokładowe

21
DS4_pl_Chap01_instruments-de-bord_ed01-2016

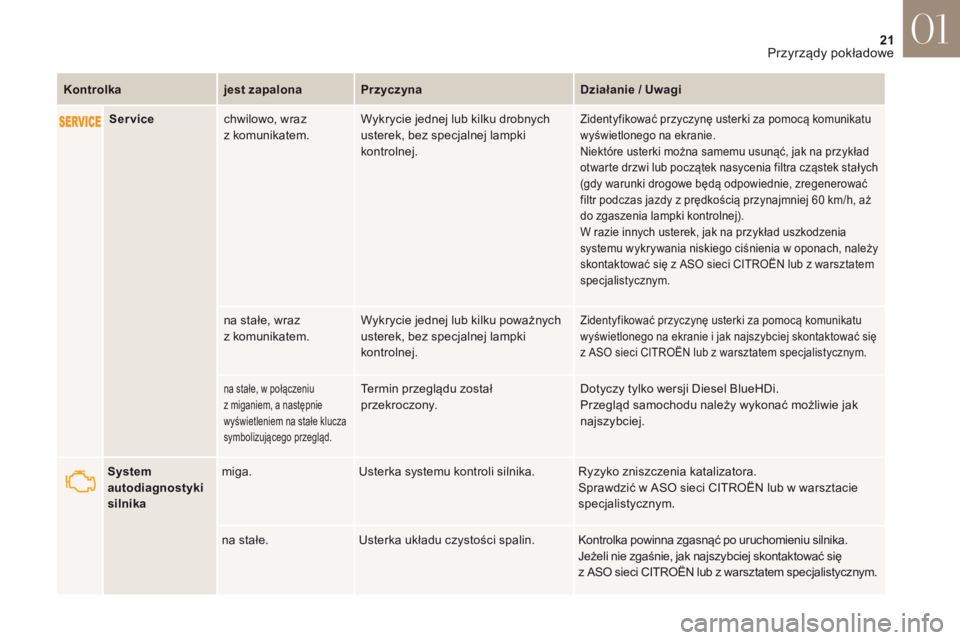

Servicechwilowo, wraz
z k
omunikatem.Wykrycie jednej lub kilku drobnych
usterek, bez specjalnej lampki
kontrolnej.Zidentyfikować przyczynę usterki za pomocą komunikatu
wyświetlonego na ekranie.
Niektóre usterki można samemu usunąć, jak na przykład
otwarte drzwi lub początek nasycenia filtra cząstek stałych
(gdy warunki drogowe będą odpowiednie, zregenerować
filtr podczas jazdy z
prędkością przynajmniej 60 km/h, aż
do zgaszenia lampki kontrolnej).
W razie innych usterek, jak na przykład uszkodzenia
systemu wykrywania niskiego ciśnienia w

o
ponach, należy
skontaktować się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.
na stałe, wraz
z k omunikatem. Wykrycie jednej lub kilku poważnych
usterek, bez specjalnej lampki
kontrolnej.Zidentyfikować przyczynę usterki za pomocą komunikatu
wyświetlonego na ekranie i
jak najszybciej skontaktować się
z
ASO sieci CITROËN lub z warsztatem specjalistycznym.
na stałe, w połączeniu
z miganiem, a następnie
wyświetleniem na stałe klucza
symbolizującego przegląd.Termin przeglądu został
przekroczony. Dotyczy tylko wersji Diesel BlueHDi.
Przegląd samochodu należy wykonać możliwie jak
najszybciej.
Kontrolka
jest zapalonaPrzyczyna Działanie / Uwagi
System
autodiagnostyki
silnika miga.
Usterka systemu kontroli silnika. Ryzyko zniszczenia katalizatora.
Sprawdzić w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
na stałe. Usterka układu czystości spalin. Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, jak najszybciej skontaktować się
z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
01
Przyrządy pokładowe

22
DS4_pl_Chap01_instruments-de-bord_ed01-2016

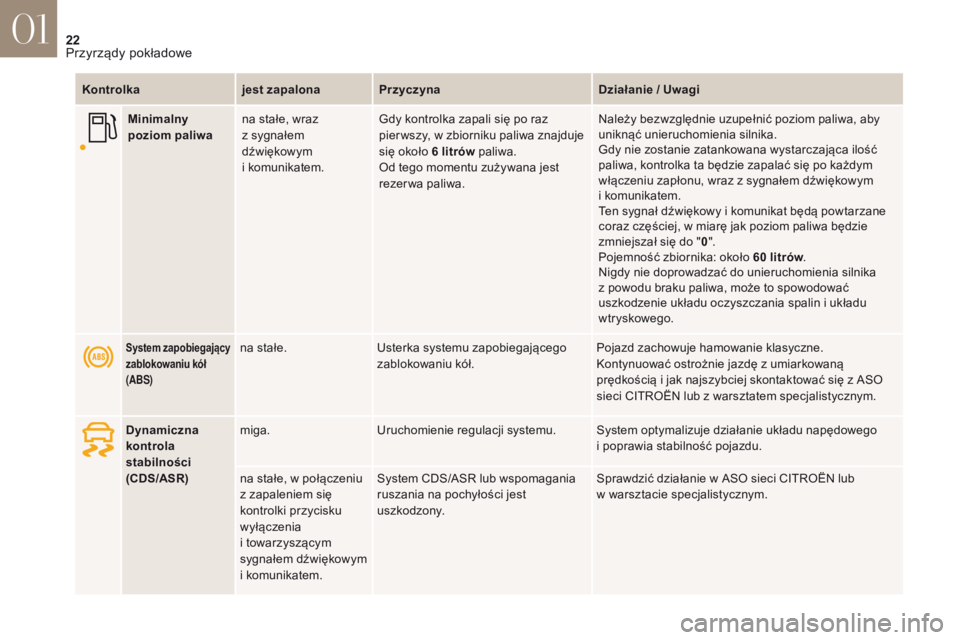

Kontrolkajest zapalonaPrzyczyna Działanie / Uwagi
System zapobiegający
zablokowaniu kół
(ABS)na stałe.Usterka systemu zapobiegającego
zablokowaniu kół. Pojazd zachowuje hamowanie klasyczne.
Kontynuować ostrożnie jazdę z
umiarkowaną
prędkością i
jak najszybciej skontaktować się z ASO
sieci CITROËN lub z
warsztatem specjalistycznym.
Dynamiczna
kontrola
stabilności
(CDS/ASR) miga.
Uruchomienie regulacji systemu. System optymalizuje działanie układu napędowego
i poprawia stabilność pojazdu.
na stałe, w
połączeniu
z zapaleniem się
kontrolki przycisku
wyłączenia
i
towarzyszącym
sygnałem dźwiękowym
i
k

omunikatem. System CDS/ASR lub wspomagania
ruszania na pochyłości jest
uszkodzony.
Sprawdzić działanie w
ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Minimalny
poziom paliwa
na stałe, wraz
z sygnałem
dźwiękowym
i komunikatem. Gdy kontrolka zapali się po raz
pier wszy, w zbiorniku paliwa znajduje
się około 6 litrów paliwa.
Od tego momentu zużywana jest
rezer wa paliwa. Należy bezwzględnie uzupełnić poziom paliwa, aby
uniknąć unieruchomienia silnika.
Gdy nie zostanie zatankowana wystarczająca ilość
paliwa, kontrolka ta będzie zapalać się po każdym
włączeniu zapłonu, wraz z sygnałem dźwiękowym
i komunikatem.
Ten sygnał dźwiękowy i komunikat będą powtarzane
coraz częściej, w miarę jak poziom paliwa będzie
zmniejszał się do " 0".
Pojemność zbiornika: około 60 litrów
.
Nigdy nie doprowadzać do unieruchomienia silnika
z powodu braku paliwa, może to spowodować
uszkodzenie układu oczyszczania spalin i układu
wtryskowego.
01
Przyrządy pokładowe

23
DS4_pl_Chap01_instruments-de-bord_ed01-2016

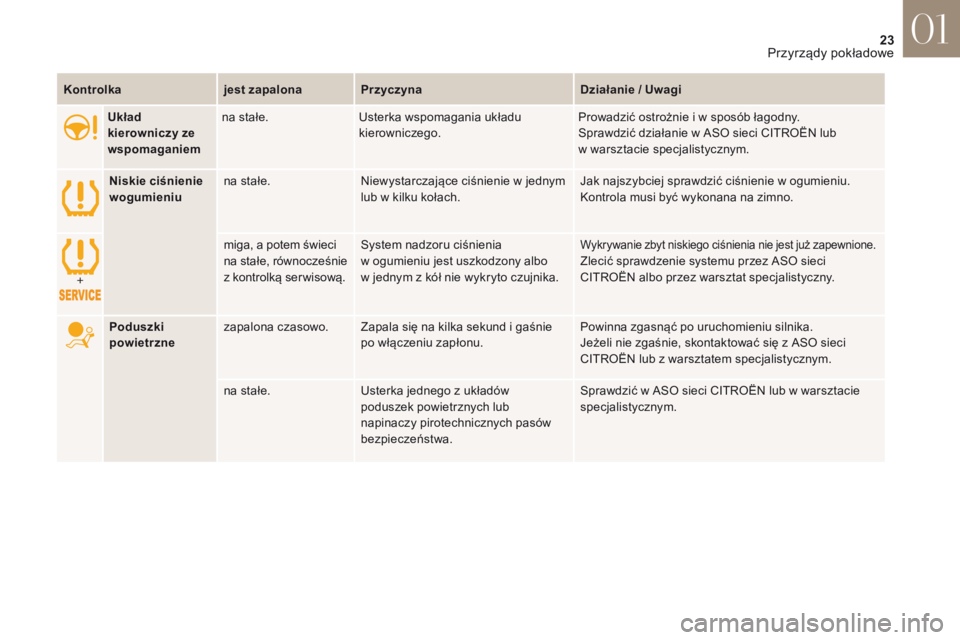

Układ
kierowniczy ze
wspomaganiemna stałe.
Usterka wspomagania układu
kierowniczego. Prowadzić ostrożnie i
w sposób łagodny.
Sprawdzić działanie w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Niskie ciśnienie
wogumieniu na stałe.
Niewystarczające ciśnienie w
jednym
lub w
kilku kołach.Jak najszybciej sprawdzić ciśnienie w
ogumieniu.
Kontrola musi być wykonana na zimno.
+ miga, a
potem świeci
na stałe, równocześnie
z
kontrolką ser wisową. System nadzoru ciśnienia
w ogumieniu jest uszkodzony albo
w jednym z
kół nie wykryto czujnika.
Wykrywanie zbyt niskiego ciśnienia nie jest już zapewnione.Zlecić sprawdzenie systemu przez ASO sieci
CITROËN albo przez warsztat specjalistyczny.
Kontrolka
jest zapalonaPrzyczyna Działanie / Uwagi
Poduszki
powietrzne zapalona czasowo.
Zapala się na kilka sekund i

gaśnie
po włączeniu zapłonu. Powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z
ASO sieci
CITROËN lub z
warsztatem specjalistycznym.
na stałe. Usterka jednego z

układów
poduszek powietrznych lub
napinaczy pirotechnicznych pasów
bezpieczeństwa. Sprawdzić w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
01
Przyrządy pokładowe

24
DS4_pl_Chap01_instruments-de-bord_ed01-2016

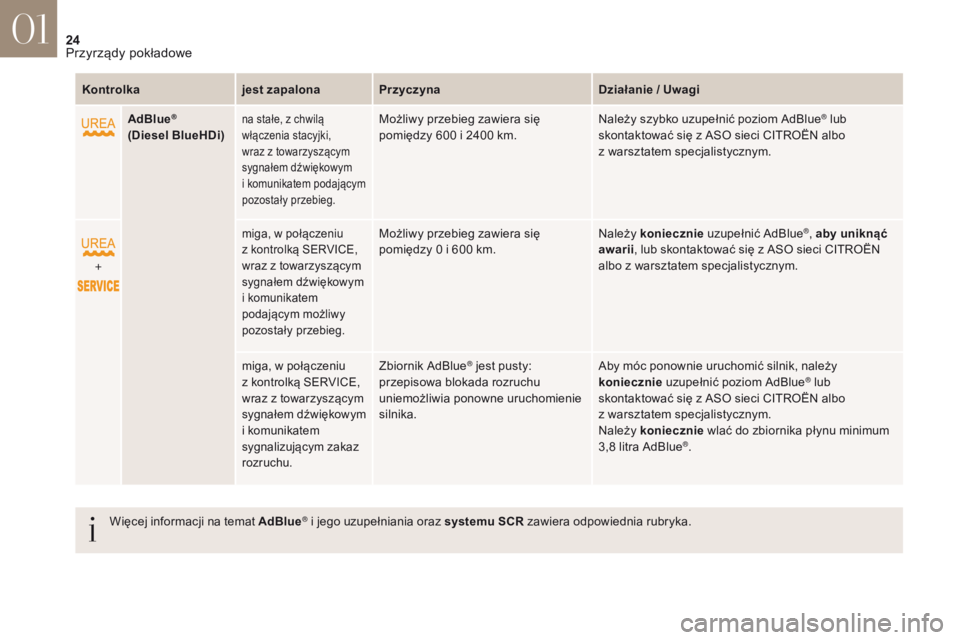

Kontrolkajest zapalonaPrzyczyna Działanie / Uwagi
AdBlue
®
(Diesel BlueHDi)na stałe, z chwilą
w łączenia stacyjki,
wraz z
towarzyszącym
sygnałem dźwiękowym
i
komunikatem podającym
pozostały przebieg.Możliwy przebieg zawiera się
pomiędzy 600 i 2400 km. Należy szybko uzupełnić poziom AdBlue® lub
skontaktować się z

ASO sieci CITROËN albo
z

warsztatem specjalistycznym.
+
miga, w połączeniu
z kontrolką SERVICE,
wraz z
towarzyszącym
sygnałem dźwiękowym
i
komunikatem
podającym możliwy
pozostały przebieg.Możliwy przebieg zawiera się
pomiędzy 0 i 600 km. Należy
koniecznie uzupełnić AdBlue®, aby uniknąć
awarii , lub skontaktować się z

ASO sieci CITROËN
albo z

warsztatem specjalistycznym.
miga, w połączeniu
z kontrolką SERVICE,
wraz z
towarzyszącym
sygnałem dźwiękowym
i
komunikatem
sygnalizującym zakaz
rozruchu.Zbiornik AdBlue® jest pusty:
przepisowa blokada rozruchu
uniemożliwia ponowne uruchomienie
silnika. Aby móc ponownie uruchomić silnik, należy
koniecznie
uzupełnić poziom AdBlue® lub
skontaktować się z

ASO sieci CITROËN albo
z

warsztatem specjalistycznym.
Należy koniecznie wlać do zbiornika płynu minimum
3,8 litra AdBlue
®.
Więcej informacji na temat AdBlue
® i jego uzupełniania oraz systemu SCR z awiera odpowiednia rubryka.
01
Przyrządy pokładowe

25
DS4_pl_Chap01_instruments-de-bord_ed01-2016

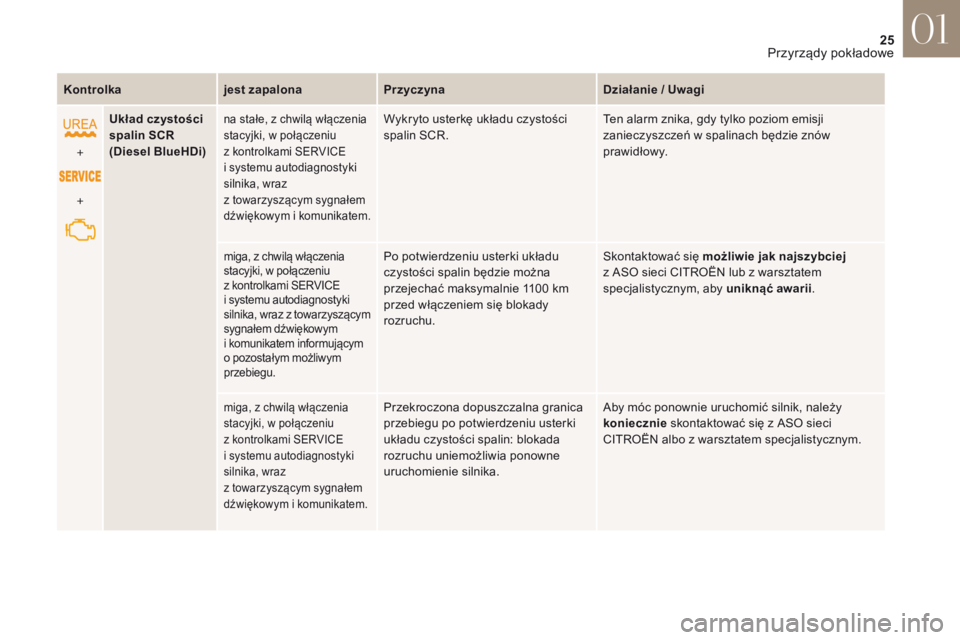

Kontrolkajest zapalonaPrzyczyna Działanie / Uwagi
+
+ Układ czystości
spalin SCR
(Diesel BlueHDi)
na stałe, z chwilą włączenia
s tacyjki, w połączeniu
z kontrolkami SERVICE
i systemu autodiagnostyki
silnika, wraz
z
towarzyszącym sygnałem
dźwiękowym i
k

omunikatem.Wykryto usterkę układu czystości
spalin SCR. Ten alarm znika, gdy tylko poziom emisji
zanieczyszczeń w
spalinach będzie znów
prawidłowy.
miga, z chwilą włączenia
s tacyjki, w połączeniu
z kontrolkami SERVICE
i systemu autodiagnostyki
silnika, wraz z
t

owarzyszącym
sygnałem dźwiękowym
i
komunikatem informującym
o
pozostałym możliwym
przebiegu.Po potwierdzeniu usterki układu
czystości spalin będzie można
przejechać maksymalnie 1100
km
przed włączeniem się blokady
rozruchu. Skontaktować się możliwie jak najszybciej

z ASO sieci CITROËN lub z warsztatem
specjalistycznym, aby uniknąć awarii .
miga, z chwilą włączenia
s tacyjki, w połączeniu
z
kontrolkami SERVICE
i
systemu autodiagnostyki
silnika, wraz
z
towarzyszącym sygnałem
dźwiękowym i
komunikatem.Przekroczona dopuszczalna granica
przebiegu po potwierdzeniu usterki
układu czystości spalin: blokada
rozruchu uniemożliwia ponowne
uruchomienie silnika. Aby móc ponownie uruchomić silnik, należy
koniecznie
skontaktować się z
ASO sieci
CITROËN albo z
warsztatem specjalistycznym.
01
Przyrządy pokładowe

26
DS4_pl_Chap01_instruments-de-bord_ed01-2016

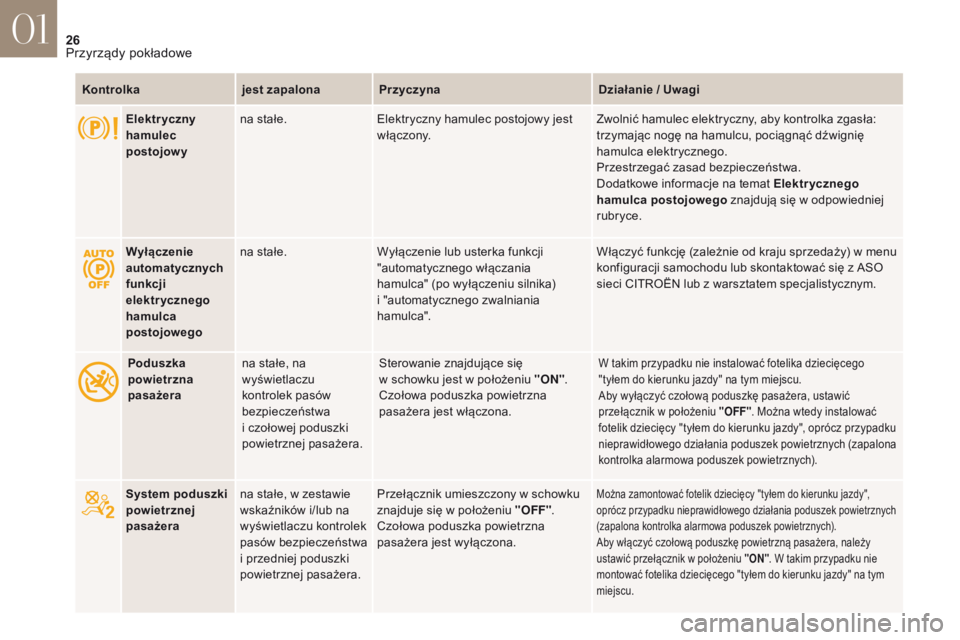

Kontrolkajest zapalonaPrzyczyna Działanie / Uwagi
Elektryczny
hamulec
postojowy na stałe.
Elektryczny hamulec postojowy jest
włączony. Zwolnić hamulec elektryczny, aby kontrolka zgasła:
trzymając nogę na hamulcu, pociągnąć dźwignię
hamulca elektrycznego.
Przestrzegać zasad bezpieczeństwa.
Dodatkowe informacje na temat Elektrycznego
hamulca postojowego znajdują się w
odpowiedniej
rubryce.
Wyłączenie
automatycznych
funkcji
elektrycznego
hamulca
postojowego na stałe.
Wyłączenie lub usterka funkcji
"automatycznego włączania
hamulca" (po wyłączeniu silnika)
i
"automatycznego zwalniania
hamulca". Włączyć funkcję (zależnie od kraju sprzedaży) w
menu
konfiguracji samochodu lub skontaktować się z
ASO
sieci CITROËN lub z
warsztatem specjalistycznym.
Poduszka
powietrzna
pasażera na stałe, na
wyświetlaczu
kontrolek pasów
bezpieczeństwa
i
czołowej poduszki
powietrznej pasażera. Sterowanie znajdujące się
w
schowku jest w położeniu "ON".
Czołowa poduszka powietrzna
pasażera jest włączona.
W takim przypadku nie instalować fotelika dziecięcego
"tyłem do kierunku jazdy" na tym miejscu.
Aby wyłączyć czołową poduszkę pasażera, ustawić
przełącznik w
położeniu "OFF" . Można wtedy instalować
fotelik dziecięcy "tyłem do kierunku jazdy", oprócz przypadku
nieprawidłowego działania poduszek powietrznych (zapalona
kontrolka alarmowa poduszek powietrznych).
System poduszki
powietrznej
pasażera na stałe, w
zestawie
wskaźników i/lub na
wyświetlaczu kontrolek
pasów bezpieczeństwa
i
przedniej poduszki
powietrznej pasażera. Przełącznik umieszczony w
schowku
znajduje się w położeniu "OFF".
Czołowa poduszka powietrzna
pasażera jest wyłączona.Można zamontować fotelik dziecięcy "tyłem do kierunku jazdy",
oprócz przypadku nieprawidłowego działania poduszek powietrznych
(zapalona kontrolka alarmowa poduszek powietrznych).
Aby włączyć czołową poduszkę powietrzną pasażera, należy
ustawić przełącznik w położeniu "ON". W takim przypadku nie
montować fotelika dziecięcego "tyłem do kierunku jazdy" na tym
miejscu.
01
Przyrządy pokładowe

27
DS4_pl_Chap01_instruments-de-bord_ed01-2016

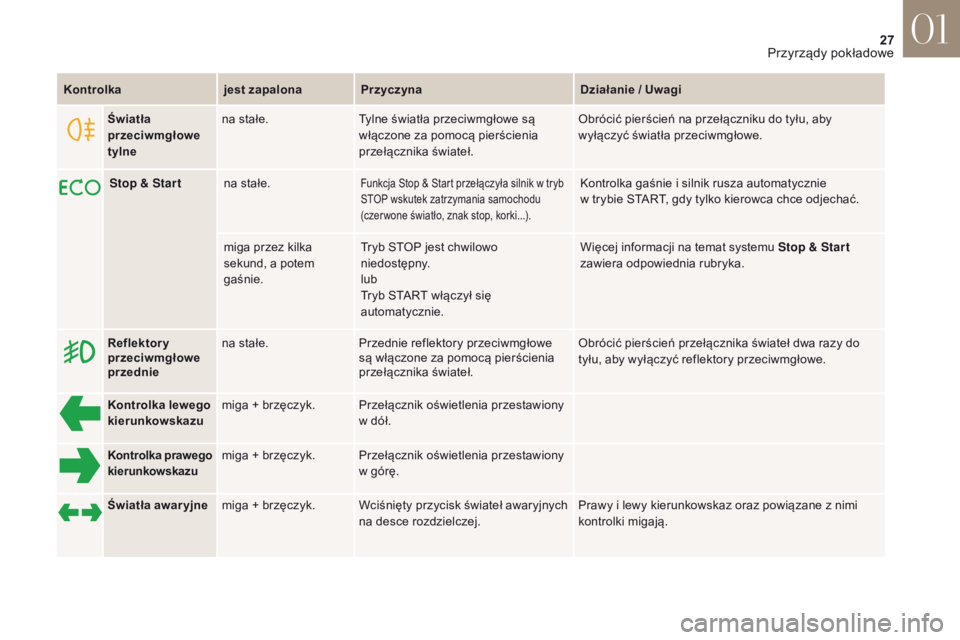

Kontrolkajest zapalonaPrzyczyna Działanie / Uwagi
Kontrolka lewego
kierunkowskazu miga + brzęczyk. Przełącznik oświetlenia przestawiony
w
dół.
Kontrolka prawego
kierunkowskazumiga + brzęczyk. Przełącznik oświetlenia przestawiony w górę.
Reflektor y
przeciwmgłowe
przednie
na stałe.
Przednie reflektory przeciwmgłowe
są włączone za pomocą pierścienia
przełącznika świateł. Obrócić pierścień przełącznika świateł dwa razy do
tyłu, aby wyłączyć reflektory przeciwmgłowe.
Światła
przeciwmgłowe
tylne
na stałe.
Tylne światła przeciwmgłowe są
włączone za pomocą pierścienia
przełącznika świateł. Obrócić pierścień na przełączniku do tyłu, aby
wyłączyć światła przeciwmgłowe.
Światła awaryjne miga + brzęczyk. Wciśnięty przycisk świateł awaryjnych
na desce rozdzielczej. Prawy i
lewy kierunkowskaz oraz powiązane z nimi
kontrolki migają.
Stop & Star t
na stałe.
Funkcja Stop & Start przełączyła silnik w tryb
S TOP wskutek zatrzymania samochodu
(czer wone światło, znak stop, korki...).Kontrolka gaśnie i silnik rusza automatycznie
w trybie START, gdy tylko kierowca chce odjechać.
miga przez kilka
sekund, a

potem
gaśnie. Tryb STOP jest chwilowo
niedostępny.
lub
Tryb START włączył się
automatycznie. Więcej informacji na temat systemu Stop & Star t
zawiera odpowiednia rubryka.
01
Przyrządy pokładowe

28
DS4_pl_Chap01_instruments-de-bord_ed01-2016

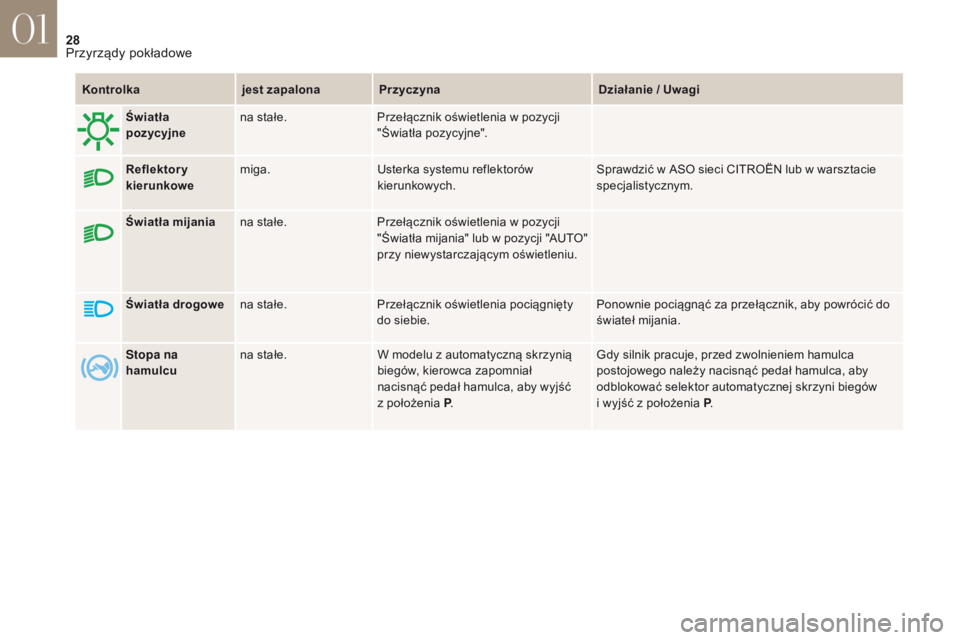

Kontrolkajest zapalonaPrzyczyna Działanie / Uwagi
Światła mijania na stałe. Przełącznik oświetlenia w
pozycji
"Światła mijania" lub w

p
ozycji "AUTO"
przy niewystarczającym oświetleniu.
Światła drogowe na stałe. Przełącznik oświetlenia pociągnięty
do siebie. Ponownie pociągnąć za przełącznik, aby powrócić do
świateł mijania.
Światła
pozycyjne
na stałe.
Przełącznik oświetlenia w
pozycji
"Światła pozycyjne".
Reflektor y
kierunkowe miga.
Usterka systemu reflektorów
kierunkowych. Sprawdzić w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Stopa na
hamulcu na stałe.
W modelu z
automatyczną skrzynią
biegów, kierowca zapomniał
nacisnąć pedał hamulca, aby wyjść
z
położenia P. Gdy silnik pracuje, przed zwolnieniem hamulca
postojowego należy nacisnąć pedał hamulca, aby
odblokować selektor automatycznej skrzyni biegów
i wyjść z
położenia P.
01
Przyrządy pokładowe
