Lahtise turvavöö märgutuli
näidikuplokis
See märgutuli süttib näidikul, kui
tagaistmel reisija(d) ei ole oma
turvavööd kinnitanud.3.
Parema tagaistme lahtise turvavöö märgutuli.4. Keskmise tagaistme lahtise turvavöö märgutuli.5. Vasaku tagaistme lahtise turvavöö märgutuli.
Pärast süüte sisselülitamist, kui mootor
töötab või sõiduk sõidab kiirusel alla 20 km/h,
süttivad vastavad märgutuled 3 , 4
ja 5 umbes
30
sekundiks punaselt, kui turvavöö ei ole
lukustatud.
Kui sõiduk sõidab kiirusel üle 20
km/h, siis
süttib vastav märgutuli 3 , 4
või 5 punaselt,
kostub helisignaal ja ekraanile ilmub teade, kui
tagaistmel reisija on oma turvavöö lahti teinud.
Alates 20

km/h vilgub see märgutuli kümme
minutit ja kostub järjest tugevnev helisignaal.
Kahe minuti möödudes jääb märgutuli põlema
seniks, kuni tagaistmel reisija(d) on oma
turvavöö kinnitanud.
Lahtise turvavöö märgutulede
ekraan
05
Turvalisus

160
Juht peab tagama, et reisijad kasutaksid
turvavöid õigesti ja need enne sõidu
alustamist kinnitaksid.
Kinnitage alati turvavöö olenemata sellest,
millisel istmel te istute ja isegi lühikeste
sõitude puhul.
Ärge pöörake turvavöö kinnituskohti ümber,
sest sellisel juhul ei täida nad täielikult oma
ülesannet.
Turvavöödel on rullmehhanism, mis
võimaldab turvavöö pikkust automaatselt teie
kehakujule vastavalt kohandada. Turvavöö
tõmbub automaatselt kokku, kui seda ei
kasutada.
Enne ja pärast turvavöö kasutamist
kontrollige, et turvavöö jookseks korralikult.
Turvavöö alumine osa peab olema
vaagnapiirkonna kohal võimalikult madalal.
Ülemine osa peab olema vastu õlga.
Rullmehhanismidel on automaatne
blokeerimisseade, mis toimib kokkupõrke,
äkkpidurduse või sõiduki ümbermineku
korral. Rihma saab uuesti vabastada, seda
järsult tõmmates ja lahti lastes, et rihm
natuke tagasi keriks.Soovitused laste paigutamiseks
Kasutage spetsiaalset turvatooli, kui laps
on alla 12 aasta vanune või lühem, kui
poolteist meetrit.
Ärge kinnitage ühe vööga mitut inimest
korraga.
Ärge võtke last sõidu ajaks sülle.
Põhjalikumat infot turvatoolide kohta leiate
vastava teema alt.
Nõuanded
Maksimaalse efektiivsuse tagamiseks tuleb
kinni pidada järgmistest nõuetest :
-

t
urvavöö peab olema kehale võimalikult
lähedal,
-

t
urvavööd tuleb enda ette tõmmata ja
kontrollida, et ta ei oleks keerdus,
-

ü
he turvavööga võib kinnitada vaid ühte
inimest,
-

t
urvavööl ei tohi olla sisselõikeid või
rebendeid,
-

t
urvavööd ei tohi ise muuta, muidu see ei
toimi korralikult.
Kehtivate turvanõuete tõttu pöörduge
turvavööde juures tööde teostamiseks
kvalifitseeritud töökotta, millel on
CITROËN nõuetele vastav kompetentsus ja
töövahendid.
Laske turvavöid CITROËN esinduses või
kvalifitseeritud töökojas aeg-ajalt kontrollida,
eriti siis, kui märkate turvavööl kahjustusi.
Puhastage turvavöid seebivee või
CITROËN esinduses müüdava
tekstiilipuhastusvahendiga.
Pärast istme või tagapingi kokkupanemist
või ümberpaigutamist kontrollige, et turvavöö
asetseks ja jookseks korralikult.
Kokkupõrke korral
Olenevalt löögi iseloomust ja
tugevusest võib turvavöö pürotehniline
mehhanism hakata tööle enne, kui
turvapadi avaneb või turvapadjast
sõltumatult. Eelpingutite töölehakkamisega
seoses eraldub natuke kahjutut suitsu ja
kostub heli, mis tuleneb süsteemis oleva
pürotehnilise padruni lõhkemisest.
Turvapadja märgutuli süttib igal juhul.
Pärast lööki laske turvavööd CITROËN
esinduses või kvalifitseeritud töökojas üle
kontrollida ja vajadusel välja vahetada.
05
Turvalisus

161
DS4_et_Chap05_securite_ed01-2016
DS4_et_Chap05_securite_ed01-2016
Turvapadjad
Üldinfo
Süsteem on loodud reisijate (va. tagaistmel
keskmisel kohal istuja) kaitsmiseks tugeva
kokkupõrke korral. Turvapadjad täiendavad
koormuspiirajaga turvavöid (va. keskmisel
tagaistmel reisija).
Sellisel juhul registreerivad ja analüüsivad
elektroonilised andurid andurite piirkonnas
toimunud löögid eest ja külgedelt :
-

t
ugeva löögi korral avanevad turvapadjad
momentaalselt ja kaitsevad sõidukis
viibijaid (va. tagaistmel keskmisel kohal
istuja)
; kohe pärast lööki tühjenevad
turvapadjad kiiresti, et mitte häirida
nähtavust ja reisijate väljumist,
-

n
õrgema löögi korral, löögi korral tagaosale
või mõningatel ümberminekujuhtudel
turvapadjad ei avane
; reisijate kaitse tagab
tur vavöö. Tur vapadjad ei tööta, kui süüde on
väljas.
Turvapadi avaneb vaid ühe korra. Kui
järgneb teine löök (sama või mõne teise
avarii käigus), siis turvapadi ei avane.
A.
E

est tuleva löögi piirkond.
B.
K

üljelt tuleva löögi piirkond.Ühe või mitme turvapadja avanemisel
eraldub natuke suitsu ja kostub heli,
mille põhjuseks on süsteemis oleva
pürotehnilise padruni töölehakkamine.
See suits ei ole kahjulik, ent võib
tundlikke inimesi kergelt ärritada.
Turvapadja avanemisega seotud
padruni lõhkemise müra võib kuulmist
lühiajaliselt mõnevõrra nõrgendada.Andurite piirkonnad
05
Turvalisus

162
Eesmised turvapadjad
Süsteem, mis kaitseb eest tuleva tugeva löögi
korral juhti ja kaasreisijat, vähendades pea- ja
rindkerevigastuste ohtu.
Juhi turvavöö asub rooli keskosas, kaasreisija
oma kindalaeka kohal armatuurlauas.
Avanemine
Turvapadjad avanevad (välja arvatud siis,
kui kaasreisija turvapadi on blokeeritud)
tugeva eest tuleva löögi korral, mis mõjub
tervele või osale esimesest löögitsoonist A,
järgides sõiduki pikitelge horisontaalplaanis ja
suunatuna sõiduki esiosast tagaossa.
Eesmine turvapadi avaneb juhi rindkere ja pea
ning rooli vahele ja kaasreisija rindkere ja pea
ning armatuurlaua vahele, et hoida ära reisija
paiskumist ettepoole.
05
Turvalisus

163
DS4_et_Chap05_securite_ed01-2016
DS4_et_Chap05_securite_ed01-2016

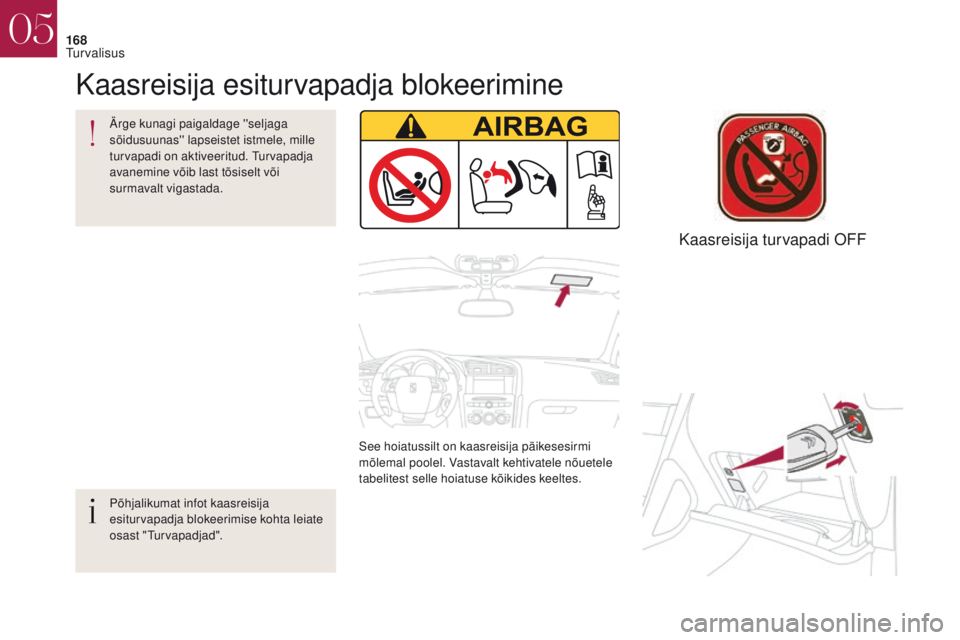

Ainult kaasreisija turvapatja saab blokeerida :
F si sestage võti kaasreisija turvapadja
blokeerimise lülitisse,
F

k
eerake võti asendisse "OFF" ,
F

se
ejärel eemaldage võti samas asendis.Kui süüde on sees, siis süttib see
märgutuli kas näidikul või kaasreisija
turvavöö ja/või eesmise turvapadja
ekraanil ning jääb põleb niikaua, kui
turvapadi on blokeeritud. Lapse turvalisuse tagamiseks
blokeerige kaasreisija eesmine
turvapadi, kui paigaldate juhi
kõrvalistmele "seljaga sõidusuunas"
lapseistme.
Vastasel juhul võib turvapadja
lahtipaiskumine last surmavalt
vigastada.
Taasaktiveerimine
Kui olete lapseistme eemaldanud, keerake
nupp asendisse "ON"
, et turvapadi uuesti
sisse lülituks ja kaasreisijat kokkupõrke korral
kaitseks.
Kui süüde on sees, siis see märgutuli
süttib kaasreisijat turvavöö ja
eesmise turvapadja ekraanil umbes
üheks minutiks, kui kaasreisija
eesmine turvapadi on aktiveeritud.
Rike
Kui see märgutuli süttib, laske
kindlasti süsteem CITROËN
esinduses või kvalifitseeritud
töökojas üle kontrollida. Turvapadjad
ei tarvitse tugeva löögi korral enam
avaneda.
Blokeerimine
05
Turvalisus

164
Turvakardinad
Süsteem parandab juhi ja kaasreisijate kaitset
tugeva külgkokkupõrke korral (va. keskmisel
tagaistmel reisija), et vähendada peavigastuste
ohtu.
Turvakardinad asuvad uksepostides ja salongi
ülaosas.
Aktiveerumine
Turvakardin avaneb samaaegselt
külgturvapadjaga löögipoolsel küljel tugeva
löögi korral tervele või osale külgmisest
löögipiirkonnast B, löök mõjub ristisuunas
sõiduki pikiteljele horisontaalplaanis ja suunaga
väljast sisse.
Turvakardin avaneb esi- või tagaistmel reisija ja
akna vahele.
Külgturvapadjad
Süsteem kaitseb tugeva külgkokkupõrke
korral juhti ja kaasreisijat, et vähendada
rindkerevigastuste ohtu.
Külgturvapadjad asuvad istme seljatugede
uksepoolses küljes.
Aktiveerumine
Turvapadi avaneb vaid löögipoolsel küljel
tugeva löögi korral tervele või osale külgmisest
löögipiirkonnast B , löök mõjub ristisuunas
sõiduki pikiteljele horisontaalplaanis ja suunaga
väljast sisse.
Külgturvapadi avaneb esiistmel istuja puusa ja
õla ning vastava uksepaneeli vahele.
A.
E

simene löögipiirkond.
B.
T

agumine löögipiirkond.
Löögipiirkonnad
05
Turvalisus

165
DS4_et_Chap05_securite_ed01-2016
DS4_et_Chap05_securite_ed01-2016
Nõuanded
Eesmised turvapadjad
Ärge hoidke juhtimisel rooli harudest ja ärge
hoidke käsi rooli keskpaneelil.
Ärge pange jalgu armatuurlauale.
Hoiduge sõidu ajal suitsetamast, sest
turvapadja täitumine võib põhjustada kehale
põletushaavu või vigastusi, kui hoiate sellel
hetkel käes sigaretti või piipu.
Ärge mingil juhul eemaldage rooli, ärge
torgake selle keskpaneeli läbi ega lööge
kõvasti selle pihta.
Ärge kinnitage ega kleepige midagi roolile
ega armatuurlauale, see võib turvapadja
lahtipaiskumisel vigastusi tekitada.
Külgturvapadjad
Kasutage vaid lubatud istmekatteid, mis
ühilduvad turvapatjadega. Teie sõiduki
jaoks sobivate istmekatetega saate tutvuda
CITROËN esinduses.
Ärge asetage ega kleepige midagi
istmete seljatugedele (riideid...), see
võib külgturvapadja avanemisel tekitada
rindkere- ja käsivarrevigastusi.
Ärge viige rindkeret uksele lähemale, kui
vaja.
Istuge korralikult, ülakeha püstiasendis
hoides.
Kinnitage end oma istme külge ja kontrollige,
et turvavöö oleks õiges asendis.
Ärge kunagi asetage midagi esiistmetel
sõitja ja turvapadja vahele (last, kodulooma,
esemeid...), ärge kinnitage ega kleepige
midagi turvapatjade avanemise teele,
see võib turvapadja avanemisel reisijaid
vigastada.
Ärge muutke oma sõiduki esialgset
konfiguratsiooni, eelkõige turvapatjade
lähiümbrust.
Pärast avariid või kui sõiduk on olnud
ärandatud laske turvapatjade süsteem üle
kontrollida.
Mistahes töid turvapatjade süsteemi juures
on lubatud teostada ainult CITROËN
esinduses või kvalifitseeritud töökojas.
Isegi siis, kui peate kinni kõikidest
ettevaatusabinõudest, ei ole turvapadja
avanemisel pea, rinnapiirkonna või käsivarte
vigastuste või kergemate põletuste risk
välistatud. Kuna turvapadi avaneb otsekohe
(paari millisekundi jooksul) ja seejärel
tühjeneb otsekohe, eraldub turvapadjas
olevate avade kaudu sooja gaasi.
Turvakardinad
Ärge kinnitage ega kleepige midagi
lakke, see võib turvakardina avanemisel
põhjustada peavigastusi.
Ärge eemaldage laes asuvaid käepidemeid
(kui need on sõidukis olemas), need
moodustavad osa turvakardinate
kinnitussüsteemist.
Selleks, et teie sõiduki turvapadjad oleksid võimalikult tõhusad, tuleb alati täita alltoodud turvanõudeid :
Esiuste paneelidel on külgmised
löögiandurid.
Kahjustatud uks või mittevastavad tööd
(ümberehitus või remont) esiuste või nende
alumiste paneelide juures võivad andurite
tööd kahjustada - Külgturvapatjade töö
häirete oht
!
Neid töid tohib teostada ainult CITROËN
esinduses või kvalifitseeritud töökojas.
05
Turvalisus

166
Turvatoolide üldandmed
CITROËN teeb sõiduki väljatöötamisel kõik, et sõiduk oleks turvaline, kuid laste turvalisus sõltub ka
teist endist.CITROËN soovitab paigutada lapsi
tagaistmetele


:
-

"
seljaga sõidusuunda", kui laps
on 3
aastane või noorem,
-

"
näoga sõidusuunda", kui laps on
vanem, kui 3
aastat.
Maksimaalse turvalisuse tagamiseks pidage
kinni järgmistest juhtnööridest


:
-

V
astavalt Euroopa määrustele tuleb
alla 12 aasta vanused või alla 1,50 m
pikkused lapsed paigutada nende
kaalule vastavate homologeeritud
turvatoolidega turvavööga või ISOFIX
kinnitusseadmetega varustatud istmetele *,
-

v
astavalt statistikale on kõige
tur valisem koht laste jaoks
tagaistmetel,
-

v
ähem kui 9 kg kaaluvat last tohib nii
esi- kui tagaistmetele paigaldada vaid
seljaga sõidusuunas.
*

I
gas riigis kehtivad erinevad seadused laste
transportimise kohta. Tutvuge vastavate
kohalike seadustega.
05
Turvalisus

167
DS4_et_Chap05_securite_ed01-2016
DS4_et_Chap05_securite_ed01-2016
Turvatool esiistmel*
"Seljaga sõidusuunas""Näoga sõidusuunas"
Kaasreisija iste on kõige kõrgemas
asendis ja lükatud pikisuunas keskmisesse
asendisse.
Kui turvatool paigaldatakse kaasreisija
istmele
seljaga sõidusuunas, tuleb iste lükata
keskmisesse asendisse ja reguleerida kõige
kõrgemaks, seljatugi üleval.
Kaasreisija esiturvapadi tuleb kindlasti
blokeerida. Vastasel juhul võib turvapadja
lahtipaiskumine last väga tõsiselt või
surmavalt vigastada .
*

E
nne turvatooli paigaldamist sellele kohale
tutvuge oma riigis kehtivate vastavate
nõuetega.
Kui turvatool paigaldatakse kaasreisija
istmele
näoga sõidusuunas, lükake kaasreisija
iste keskmisesse asendisse, seljatugi üleval ja
ärge kaasreisija esiturvapatja blokeerige.
Veenduge, et turvavöö oleks korralikult
pingul.
Tugijalaga turvatooli korral veenduge,
et tugijalg ulatuks vastu põrandat.
Vajadusel reguleerige kaasreisija istet.
05
Turvalisus

168
See hoiatussilt on kaasreisija päikesesirmi
mõlemal poolel. Vastavalt kehtivatele nõuetele
tabelitest selle hoiatuse kõikides keeltes.
Ärge kunagi paigaldage ''seljaga
sõidusuunas'' lapseistet istmele, mille
turvapadi on aktiveeritud. Turvapadja
avanemine võib last tõsiselt või
surmavalt vigastada.
Kaasreisija esiturvapadja blokeerimine
Kaasreisija turvapadi OFF
Põhjalikumat infot kaasreisija
esiturvapadja blokeerimise kohta leiate
osast "Turvapadjad".
05
Turvalisus
