CITROEN DS5 2015 Betriebsanleitungen (in German)

189
DS5_de_Chap07_securite_ed01-2015

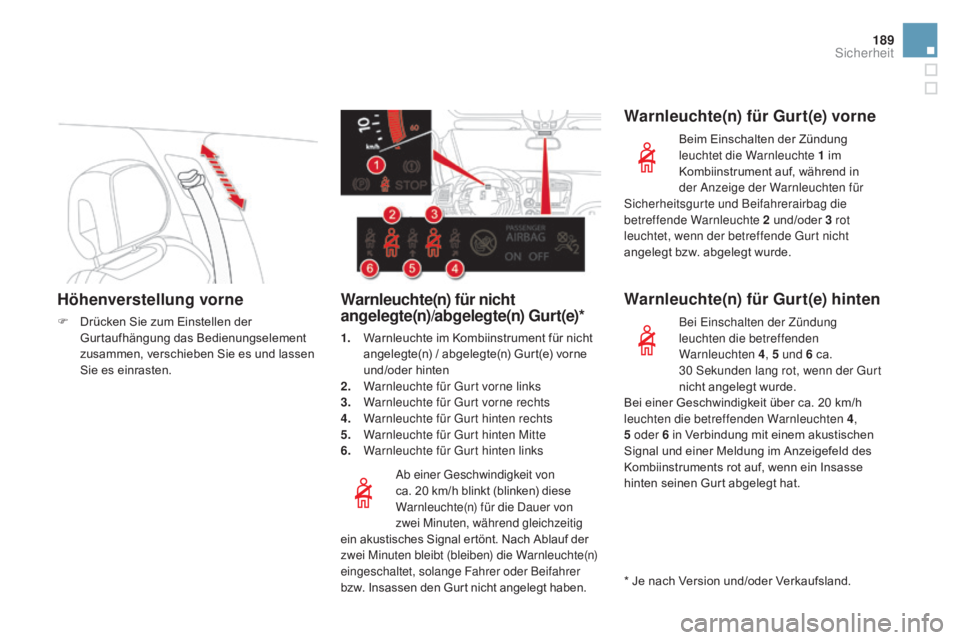

höhenverstellung vorne
F Drücken Sie zum Einstellen der Gurtaufhängung das Bedienungselement
zusammen, verschieben Sie es und lassen
Sie es einrasten.
Ab einer Geschwindigkeit von
ca. 20
km/h blinkt (blinken) diese
Warnleuchte(n) für die Dauer von
zwei Minuten, während gleichzeitig
ein akustisches Signal ertönt. Nach Ablauf der
zwei Minuten bleibt (bleiben) die Warnleuchte(n)
eingeschaltet, solange Fahrer oder Beifahrer
bzw. Insassen den Gurt nicht angelegt haben.
warnleuchte(n) für nicht
angelegte(n)/abgelegte(n) Gurt(e)*
1. Warnleuchte im Kombiinstrument für nicht angelegte(n) / abgelegte(n) Gurt(e) vorne
und/oder hinten
2.
W

arnleuchte für Gurt vorne links
3.
W

arnleuchte für Gurt vorne rechts
4.
W

arnleuchte für Gurt hinten rechts
5.
W

arnleuchte für Gurt hinten Mitte
6.
W

arnleuchte für Gurt hinten links
warnleuchte(n) für Gurt(e) vorne
Beim Einschalten der Zündung
leuchtet die Warnleuchte 1 im
Kombiinstrument auf, während in
der Anzeige der Warnleuchten für
Sicherheitsgurte und Beifahrerairbag die
betreffende Warnleuchte 2
und/oder 3
rot
leuchtet, wenn der betreffende Gurt nicht
angelegt bzw. abgelegt wurde.
warnleuchte(n) für Gurt(e) hinten
Bei Einschalten der Zündung
leuchten die betreffenden
Warnleuchten 4 , 5
und 6 ca.
30
Sekunden lang rot, wenn der Gurt
nicht angelegt wurde.
Bei einer Geschwindigkeit über ca. 20
km/h
leuchten die betreffenden Warnleuchten 4 ,
5

oder 6

in Verbindung mit einem akustischen
Signal und einer Meldung im Anzeigefeld des
Kombiinstruments rot auf, wenn ein Insasse
hinten seinen Gurt abgelegt hat.
* Je nach Version und/oder Verkaufsland.
Sicherheit

Der Fahrer muss sich vor der Fahrt
vergewissern, dass die Insassen die
Sicherheitsgurte richtig benutzen und alle
ordnungsgemäß angeschnallt sind.
Schnallen Sie sich - auch auf kurzen
Strecken - immer an, gleichgültig auf
welchem Platz Sie sitzen.
Vertauschen Sie die Gurtschlösser nicht, sie
würden in diesem Fall ihre Schutzfunktion
nicht voll er füllen.
Die Sicherheitsgurte haben einen
Gurtaufroller, mit dem die Gurtlänge
automatisch an den Körper angepasst wird.
Der Gurt wird automatisch eingezogen, wenn
der nicht benutzt wird.
Vergewissern Sie sich vor und nach dem
Gebrauch, dass der Gurt richtig aufgerollt ist.
Der Beckengurt muss so tief wie möglich am
Becken anliegen.
Der Schultergurt muss über die Schulter
verlaufen, und zwar so, dass er nicht am Hals
anliegt.
Die Gurtaufroller sind mit einer automatischen
Blockiervorrichtung ausgerüstet, die bei
einem Aufprall, einer Notbremsung oder
einem Überschlag des Fahrzeugs wirksam
wird. Sie können sie lösen, indem Sie fest am
Gurt ziehen und ihn wieder loslassen, damit
er sich wieder leicht einrollt.Empfehlung für die
Beförderung von Kindern
Benutzen Sie einen geeigneten Kindersitz
für Kinder unter 12 Jahren und unter 1,50 m.
Schnallen Sie niemals mehrere Personen
mit einem einzigen Gurt an.
Halten Sie während der Fahrt kein Kind auf
dem Schoß.
Für weitere Informationen siehe Rubrik
"Kindersitze".
Ein Sicherheitsgurt kann nur wirksamen Schutz
bieten, wenn:
- e
r so fest wie möglich am Körper anliegt,
- S
ie ihn in einer gleichmäßigen Bewegung
vorziehen und darauf achten, dass er sich
nicht verdreht,
-
n

ur eine einzige Person damit angeschnallt
ist,
-
er

keine Schnittspuren aufweist und nicht
ausgefranst ist,
-
er

nicht verändert und dadurch seine
Funktionstüchtigkeit beeinträchtigt wird.
Wenden Sie sich aufgrund der geltenden
Sicherheitsvorschriften für alle Arbeiten an
den Sicherheitsgurten Ihres Fahrzeugs an
eine qualifizierte Fachwerkstatt, die über
die Kompetenz und das geeignete Material
ver fügt - dies ist im CITROËN-Händlernetz
sichergestellt.
Lassen Sie die Sicherheitsgurte in
regelmäßigen Abständen durch einen
CITROËN-Vertragspartner oder eine
qualifizierte Fachwerkstatt überprüfen, vor allem
wenn sie Beschädigungsspuren aufweisen.
Reinigen Sie die Gurte mit Seifenwasser oder
einem im CITROËN-Händlernetz erhältlichen
Textilreiniger.
Vergewissern Sie sich nach dem Umklappen
oder Verschieben eines Sitzes oder einer
Rückbank, dass der Sicherheitsgurt richtig
positioniert und aufgerollt ist.
Bei einem au fprall
Je nach art und he ftigkeit des au fpralls
kann das pyrotechnische System vor den
Airbags und unabhängig davon ausgelöst
werden. Beim Auslösen der Gurtstraffer
kommt es zu einer leichten, unschädlichen
Rauchentwicklung und die Aktivierung der
Pyropatrone im System verursacht einen
Knall.
In allen Fällen leuchtet die Airbag-
Kontrollleuchte auf.
Lassen Sie nach einem Aufprall das
Gurtsystem von einem CITROËN-
Vertragspartner oder einer qualifizierten
Fachwerkstatt überprüfen und
gegebenenfalls austauschen.

191
DS5_de_Chap07_securite_ed01-2015
Airbags
System, das dazu dienen soll, die Fahrzeuginsassen
(außer auf dem hinteren Mittelsitz) bei einem
starken Aufprall besser zu schützen. Die Airbags
ergänzen die Wirkung der Sicherheitsgurte mit
Gurtkraftbegrenzer (außer auf dem hinteren
Mittelsitz).
In diesem Fall registrieren und analysieren
die elektronischen Sensoren den
frontalen oder seitlichen Aufprall in den
Aufprallerfassungsbereichen:
- Bei einem starken Aufprall entfalten
sich die Airbags sofort und schützen die
Fahrzeuginsassen (außer auf dem hinteren
Mittelsitz) besser. Unmittelbar nach dem Aufprall
entweicht das Gas schnell aus den Airbags,
damit die Sicht nicht beeinträchtigt wird und die
Insassen das Fahrzeug verlassen können.
- Bei einem schwächeren Aufprall, einem
Zusammenstoß im Heckbereich und, unter
bestimmten Bedingungen, beim Überschlagen
des Fahrzeugs kann es vorkommen, dass die
Airbags sich nicht entfalten; In diesen Fällen
bietet nur der Sicherheitsgurt Schutz.
Die airbags funktionieren nicht bei
ausgeschalteter Zündung.Beim Auslösen eines bzw. der Airbags
kann es zu leichter Rauchentwicklung
und durch die Aktivierung der
Pyropatrone im System zu einem Knall
kommen.
Der auftretende Rauch ist nicht
giftig, kann jedoch bei empfindlichen
Personen Reizungen hervorrufen.
Der mit dem Auslösen eines bzw. der
Airbags verbundene Knall kann für
einen kurzen Zeitraum zu einer leichten
Beeinträchtigung des Hörvermögens
führen.
aufprallerfassungsbereiche
a.
Frontalaufprallbereich
B. Seitenaufprallbereich
Front-airbags
auslösung
Bei einem starken Frontalaufprall, der auf den
Frontalaufprallbereich a i nsgesamt oder teilweise,
entlang der Fahrzeuglängsachse in horizontaler
Ebene und von der Fahrzeugfront in Richtung
Heck wirkt, werden die Airbags ausgelöst, es sei
denn, der Beifahrer-Front-Airbag ist deaktiviert.
Der Front-Airbag entfaltet sich zwischen Brust-
und Kopfbereich des vorderen Fahrzeuginsassen
und dem Lenkrad auf der Fahrerseite und
zwischen Kopf- und Brustbereich und dem
Armaturenbrett, auf der Beifahrerseite, um die
Schleuderbewegung nach vorne abzuschwächen. System, das bei einem starken Frontalaufprall
Fahrer und Beifahrer schützt und die
Verletzungsgefahr im Kopf- und Brustbereich
vermindert.
Auf der Fahrerseite ist der Airbag im
Lenkrad eingebaut, auf der Beifahrerseite im
Armaturenbrett oberhalb des Handschuhfachs.
Dieses System entfaltet sich nur
ein einziges Mal. Sollte es zu einem
zweiten Aufprall kommen (im Laufe
desselben oder eines weiteren Unfalls)
wird der Airbag nicht mehr ausgelöst.
Sicherheit

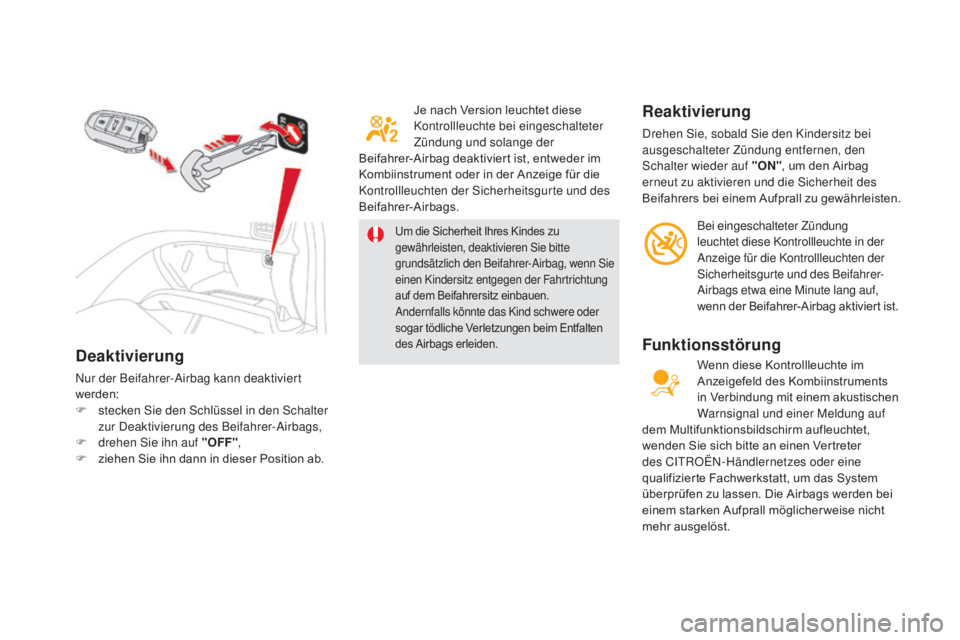

Deaktivierung
Nur der Beifahrer-Airbag kann deaktiviert
werden:
F
s
tecken Sie den Schlüssel in den Schalter
zur Deaktivierung des Beifahrer-Airbags,
F

d
rehen Sie ihn auf "OFF" ,
F

z
iehen Sie ihn dann in dieser Position ab. Je nach Version leuchtet diese
Kontrollleuchte bei eingeschalteter
Zündung und solange der
Beifahrer-Airbag deaktiviert ist, entweder im
Kombiinstrument oder in der Anzeige für die
Kontrollleuchten der Sicherheitsgurte und des
Beifahrer-Airbags.
Um die Sicherheit Ihres Kindes zu
gewährleisten, deaktivieren Sie bitte
grundsätzlich den Beifahrer-Airbag, wenn Sie
einen Kindersitz entgegen der Fahrtrichtung
auf dem Beifahrersitz einbauen.
Andernfalls könnte das Kind schwere oder
sogar tödliche Verletzungen beim Entfalten
des Airbags erleiden.
Reaktivierung
Drehen Sie, sobald Sie den Kindersitz bei
ausgeschalteter Zündung entfernen, den
Schalter wieder auf "ON" , um den Airbag
erneut zu aktivieren und die Sicherheit des
Beifahrers bei einem Aufprall zu gewährleisten.
Bei eingeschalteter Zündung
leuchtet diese Kontrollleuchte in der
Anzeige für die Kontrollleuchten der
Sicherheitsgurte und des Beifahrer-
Airbags etwa eine Minute lang auf,
wenn der Beifahrer-Airbag aktiviert ist.
Funktionsstörung
Wenn diese Kontrollleuchte im
Anzeigefeld des Kombiinstruments
in Verbindung mit einem akustischen
Warnsignal und einer Meldung auf
dem Multifunktionsbildschirm aufleuchtet,
wenden Sie sich bitte an einen Vertreter
des CITROËN-Händlernetzes oder eine
qualifizierte Fachwerkstatt, um das System
überprüfen zu lassen. Die Airbags werden bei
einem starken Aufprall möglicher weise nicht
mehr ausgelöst.

193
DS5_de_Chap07_securite_ed01-2015

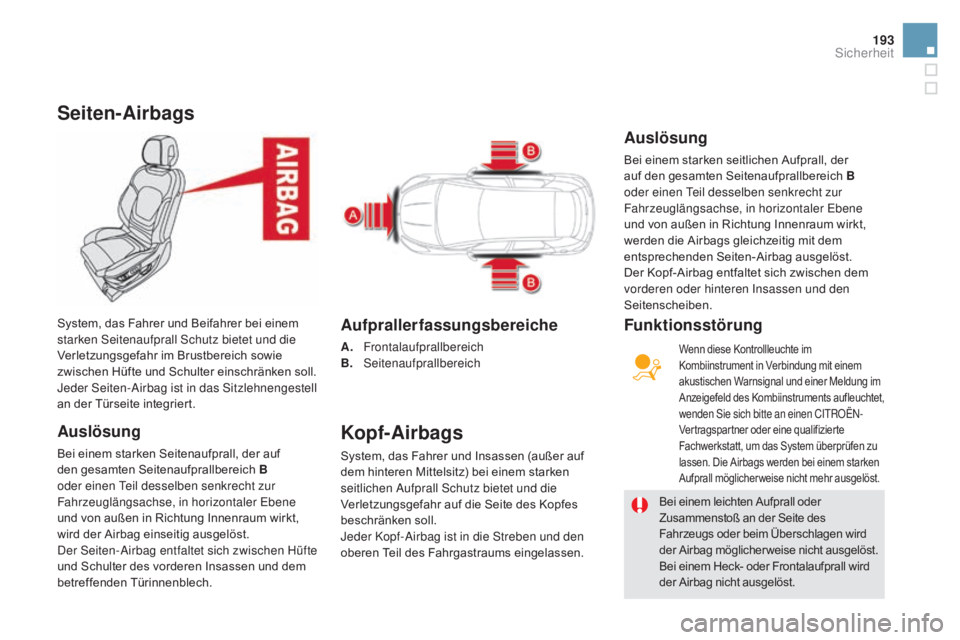

Seiten-airbags
auslösung
Bei einem starken Seitenaufprall, der auf
den gesamten Seitenaufprallbereich B
oder einen Teil desselben senkrecht zur
Fahrzeuglängsachse, in horizontaler Ebene
und von außen in Richtung Innenraum wirkt,
wird der Airbag einseitig ausgelöst.
Der Seiten-Airbag entfaltet sich zwischen Hüfte
und Schulter des vorderen Insassen und dem
betreffenden Türinnenblech. System, das Fahrer und Beifahrer bei einem
starken Seitenaufprall Schutz bietet und die
Verletzungsgefahr im Brustbereich sowie
zwischen Hüfte und Schulter einschränken soll.
Jeder Seiten-Airbag ist in das Sitzlehnengestell
an der Türseite integriert.
aufprallerfassungsbereiche
a. Frontalaufprallbereich
B. Seitenaufprallbereich
Kopf-airbags
System, das Fahrer und Insassen (außer auf
dem hinteren Mittelsitz) bei einem starken
seitlichen Aufprall Schutz bietet und die
Verletzungsgefahr auf die Seite des Kopfes
beschränken soll.
Jeder Kopf-Airbag ist in die Streben und den
oberen Teil des Fahrgastraums eingelassen.
Bei einem leichten Aufprall oder
Zusammenstoß an der Seite des
Fahrzeugs oder beim Überschlagen wird
der Airbag möglicher weise nicht ausgelöst.
Bei einem Heck- oder Frontalaufprall wird
der Airbag nicht ausgelöst.
auslösung
Bei einem starken seitlichen Aufprall, der
auf den gesamten Seitenaufprallbereich B
oder einen Teil desselben senkrecht zur
Fahrzeuglängsachse, in horizontaler Ebene
und von außen in Richtung Innenraum wirkt,
werden die Airbags gleichzeitig mit dem
entsprechenden Seiten-Airbag ausgelöst.
Der Kopf-Airbag entfaltet sich zwischen dem
vorderen oder hinteren Insassen und den
Seitenscheiben.
Wenn diese Kontrollleuchte im
Kombiinstrument in Verbindung mit einem
akustischen Warnsignal und einer Meldung im
Anzeigefeld des Kombiinstruments aufleuchtet,
wenden Sie sich bitte an einen CITROËN-
Vertragspartner oder eine qualifizierte
Fachwerkstatt, um das System überprüfen zu
lassen. Die Airbags werden bei einem starken
Aufprall möglicher weise nicht mehr ausgelöst.
Funktionsstörung
Sicherheit

Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicherheitsgurt
an und achten Sie auf den richtigen Sitz des
Gurtes.
Achten Sie darauf, dass sich nichts zwischen
den Insassen und den Airbags befindet
(Kinder, Tiere, Gegenstände). Dadurch
könnten diese in ihrer Funktionstüchtigkeit
beeinträchtigt oder die Insassen verletzt
werden.
Auf den Airbag-Abdeckungen dürfen weder
Aufkleber noch sonstige Gegenstände
befestigt werden.
Arbeiten an den Airbag-Systemen sind
ausschließlich dem CITROËN-Händlernetz
bzw. einer qualifizierten Fachwerkstatt
vorbehalten.
Selbst bei Einhaltung aller genannten
Vorsichtsmaßnahmen kann die Gefahr
von Verletzungen bzw. leichten
Verbrennungen an Kopf, Oberkörper oder
Armen beim Auslösen eines Airbags nicht
ausgeschlossen werden. Der Airbag füllt
sich nahezu augenblicklich (innerhalb einiger
Millisekunden) und entleert sich daraufhin
ebenso schnell wieder, wobei die warmen
Gase durch dafür vorgesehene Öffnungen
entweichen.Seiten-airbags
Ziehen Sie nur zugelassene Bezüge über die
Sitze, die das Auslösen der Seiten-Airbags nicht
beeinträchtigen. Für weitere Informationen zu
den für Ihr Fahrzeug geeigneten Sitzbezügen
wenden Sie sich bitte an Ihren CITROËN-
Vertragspartner.
Siehe Abschnitt "Zubehör".
Befestigen Sie niemals etwas an den
Rückenlehnen der Sitze (Kleidungsstücke, etc.)
und kleben Sie nichts darauf. Dadurch könnten
beim Entfalten des Seiten-Airbags Verletzungen
am Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper nicht näher an
die Tür als nötig.
Front-airbags
Halten Sie das Lenkrad beim Fahren nicht
an den Speichen und legen Sie die Hände
nicht auf das Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße
nicht auf das Armaturenbrett.
Rauchen Sie nicht, da beim Entfalten
der Airbags durch die Zigarette oder
Pfeife Verbrennungen oder Verletzungen
verursacht werden können.
Ferner sollten Sie das Lenkrad niemals
ausbauen, durchbohren oder heftigen
Stößen aussetzen.
Befestigen oder kleben Sie nichts weder an
das Lenkrad noch an das Armaturenbrett;
dies könnte Verletzungen beim Entfalten des
Airbags verursachen.

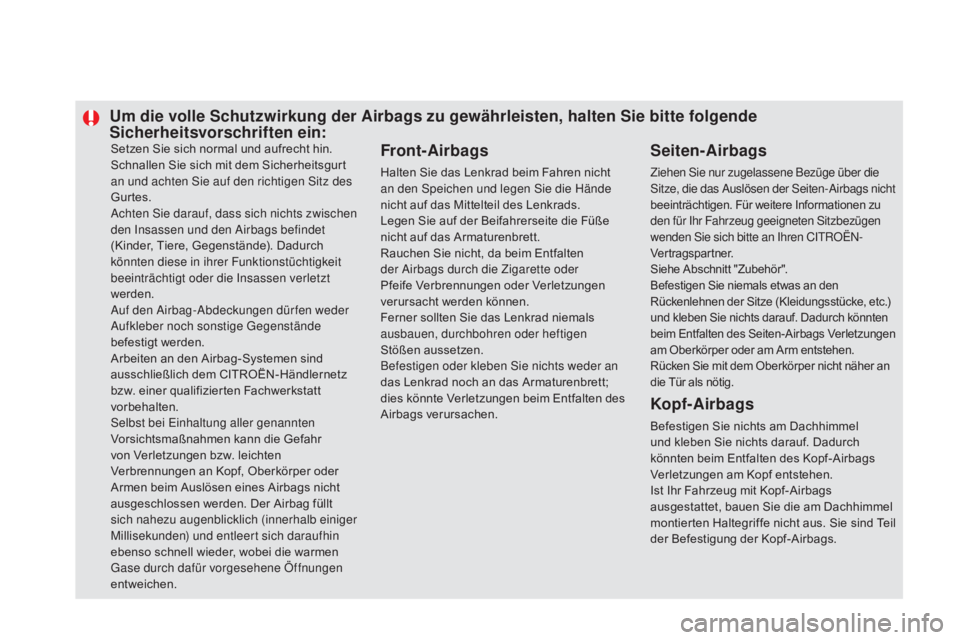

Um die volle Schutzwirkung der airbags zu gewährleisten, halten Sie bitte folgende
Sicherheitsvorschriften ein:
Kopf-
ai

rbags
Befestigen Sie nichts am Dachhimmel
und kleben Sie nichts darauf. Dadurch
könnten beim Entfalten des Kopf-Airbags
Verletzungen am Kopf entstehen.
Ist Ihr Fahrzeug mit Kopf-Airbags
ausgestattet, bauen Sie die am Dachhimmel
montierten Haltegriffe nicht aus. Sie sind Teil
der Befestigung der Kopf-Airbags.

195
DS5_de_Chap07_securite_ed01-2015
Sicherheit

DS5_de_Chap08_info-pratiques_ed01-2015
Praktische Informationen

DS5_de_Chap08_info-pratiques_ed01-2015

DS5_de_Chap08_info-pratiques_ed01-2015

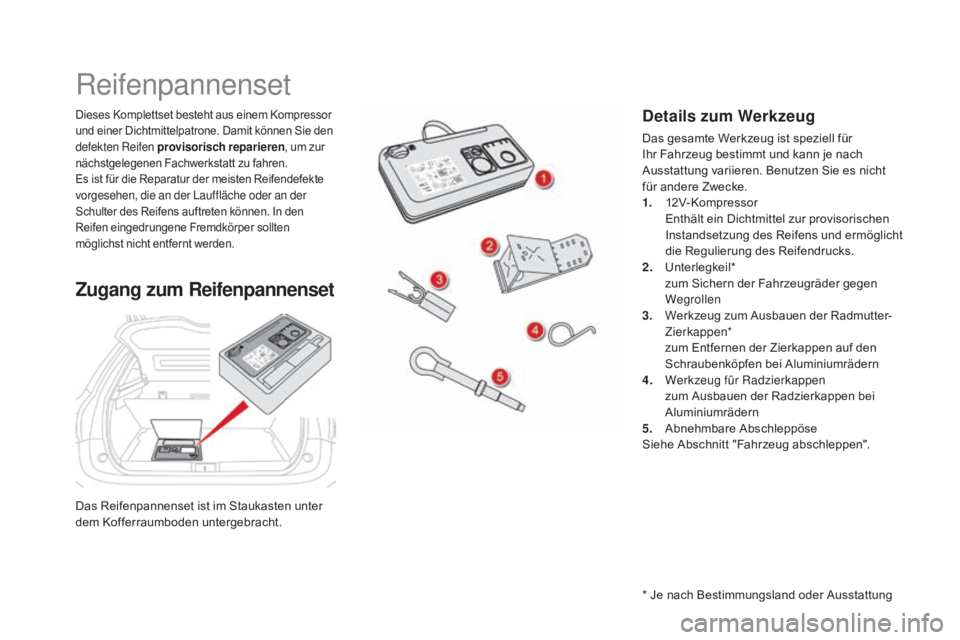

Das Reifenpannenset ist im Staukasten unter
dem Kofferraumboden untergebracht.
Dieses Komplettset besteht aus einem Kompressor
und einer Dichtmittelpatrone. Damit können Sie den
defekten Reifen provisorisch reparieren, um zur
nächstgelegenen Fachwerkstatt zu fahren.
Es ist für die Reparatur der meisten Reifendefekte
vorgesehen, die an der Lauffläche oder an der
Schulter des Reifens auftreten können. In den
Reifen eingedrungene Fremdkörper sollten
möglichst nicht entfernt werden.
Reifenpannenset
Zugang zum Reifenpannenset
Details zum we rkzeug
Das gesamte Werkzeug ist speziell für
Ihr Fahrzeug bestimmt und kann je nach
Ausstattung variieren. Benutzen Sie es nicht
für andere Zwecke.
1.
1

2V-Kompressor
E

nthält ein Dichtmittel zur provisorischen
Instandsetzung des Reifens und ermöglicht
die Regulierung des Reifendrucks.
2.
U

nterlegkeil*
z

um Sichern der Fahrzeugräder gegen
Wegrollen
3.
W

erkzeug zum Ausbauen der Radmutter-
Zierkappen*
z

um Entfernen der Zierkappen auf den
Schraubenköpfen bei Aluminiumrädern
4.
W

erkzeug für Radzierkappen
z

um Ausbauen der Radzierkappen bei
Aluminiumrädern
5.
A

bnehmbare Abschleppöse
Siehe Abschnitt "Fahrzeug abschleppen".
* Je nach Bestimmungsland oder Ausstattung
