209
DS5_pt_Chap08_info-pratiques_ed01-2015

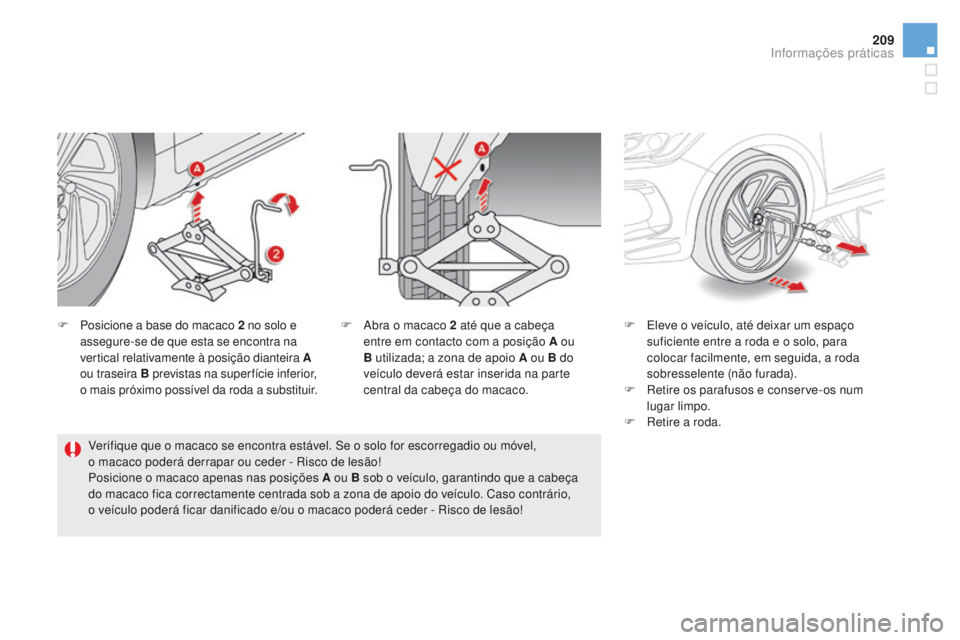

F Posicione a base do macaco 2 no solo e
assegure-se de que esta se encontra na
vertical relativamente à posição dianteira A
ou traseira B previstas na super fície inferior,
o mais próximo possível da roda a substituir. F
E leve o veículo, até deixar um espaço
suficiente entre a roda e o solo, para
colocar facilmente, em seguida, a roda
sobresselente (não furada).
F

R
etire os parafusos e conserve-os num
lugar limpo.
F

R
etire a roda.
F
A bra o macaco 2 até que a cabeça
entre em contacto com a posição A ou
B utilizada; a zona de apoio A ou B do
veículo deverá estar inserida na parte
central da cabeça do macaco.
Verifique que o macaco se encontra estável. Se o solo for escorregadio ou móvel,
o
macaco poderá derrapar ou ceder - Risco de lesão!
Posicione o macaco apenas nas posições A ou B sob o veículo, garantindo que a cabeça
do macaco fica correctamente centrada sob a zona de apoio do veículo. Caso contrário,
o
veículo poderá ficar danificado e/ou o macaco poderá ceder - Risco de lesão!
Informações práticas

DS5_pt_Chap08_info-pratiques_ed01-2015

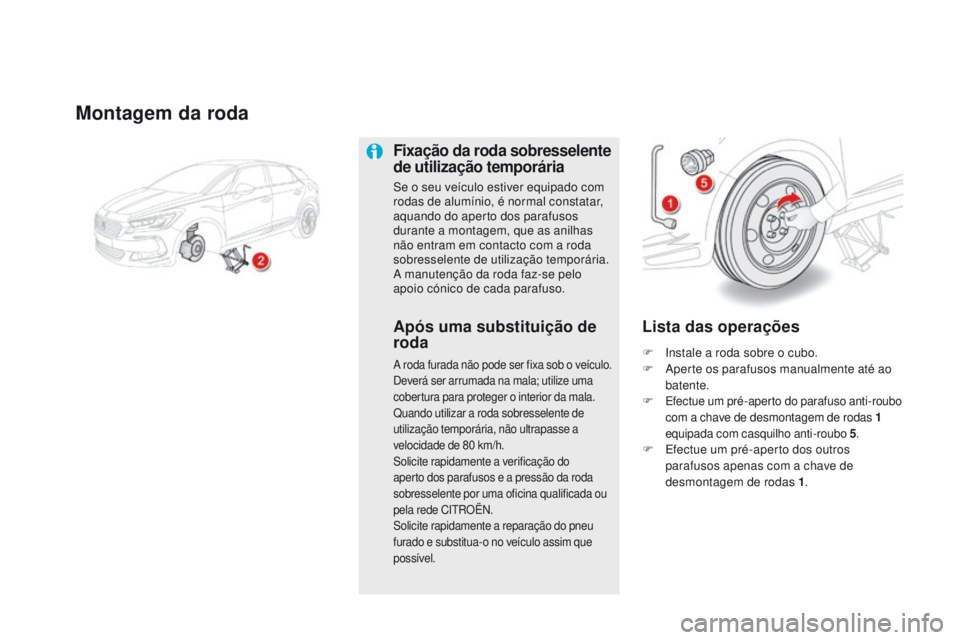

Montagem da roda
Fixação da roda sobresselente
de utilização temporária
Se o seu veículo estiver equipado com
rodas de alumínio, é normal constatar,
aquando do aperto dos parafusos
durante a montagem, que as anilhas
não entram em contacto com a roda
sobresselente de utilização temporária.
A manutenção da roda faz-se pelo
apoio cónico de cada parafuso.
Após uma substituição de
roda
A roda furada não pode ser fixa sob o veículo.
Deverá ser arrumada na mala; utilize uma
cobertura para proteger o interior da mala.
Quando utilizar a roda sobresselente de
utilização temporária, não ultrapasse a
velocidade de 80 km/h.
Solicite rapidamente a verificação do
aperto dos parafusos e a pressão da roda
sobresselente por uma oficina qualificada ou
pela rede CITROËN.
Solicite rapidamente a reparação do pneu
furado e substitua-o no veículo assim que
possível.
Lista das operações
F Instale a roda sobre o cubo.
F A perte os parafusos manualmente até ao
batente.
F

Efectue um pré-aperto do parafuso anti-roubo
com a chave de desmontagem de rodas 1
equipada com casquilho anti-roubo 5 .
F Efectue um pré-aperto dos outros
parafusos apenas com a chave de
desmontagem de rodas 1 .

2 11
DS5_pt_Chap08_info-pratiques_ed01-2015

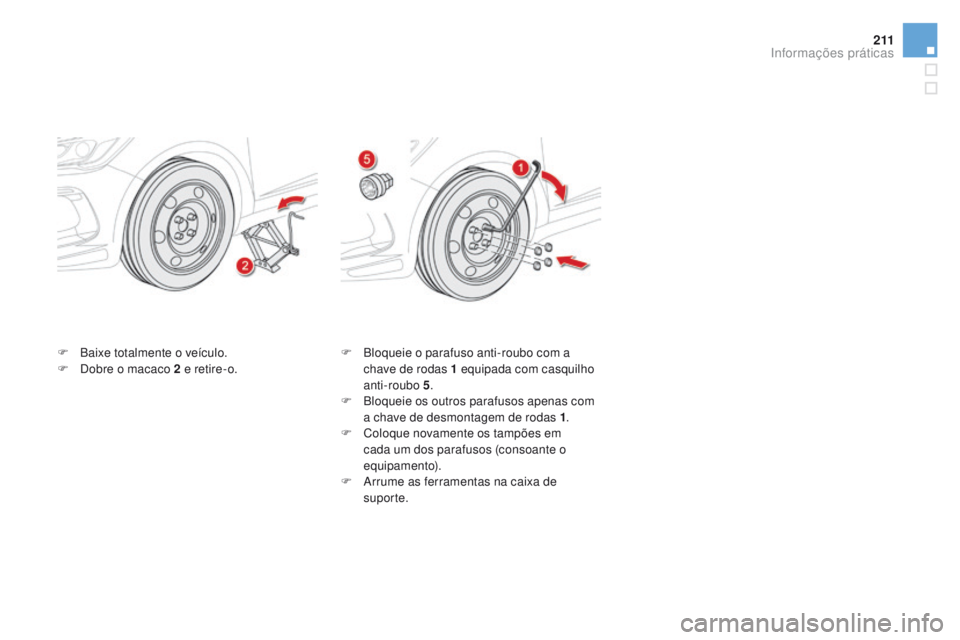

F Baixe totalmente o veículo.
F D obre o macaco 2 e retire-o. F
B loqueie o parafuso anti-roubo com a
chave de rodas 1 equipada com casquilho
anti-roubo 5 .
F

B
loqueie os outros parafusos apenas com
a chave de desmontagem de rodas 1 .
F

C
oloque novamente os tampões em
cada um dos parafusos (consoante o
equipamento).
F

A
rrume as ferramentas na caixa de
suporte.
Informações práticas

DS5_pt_Chap08_info-pratiques_ed01-2015

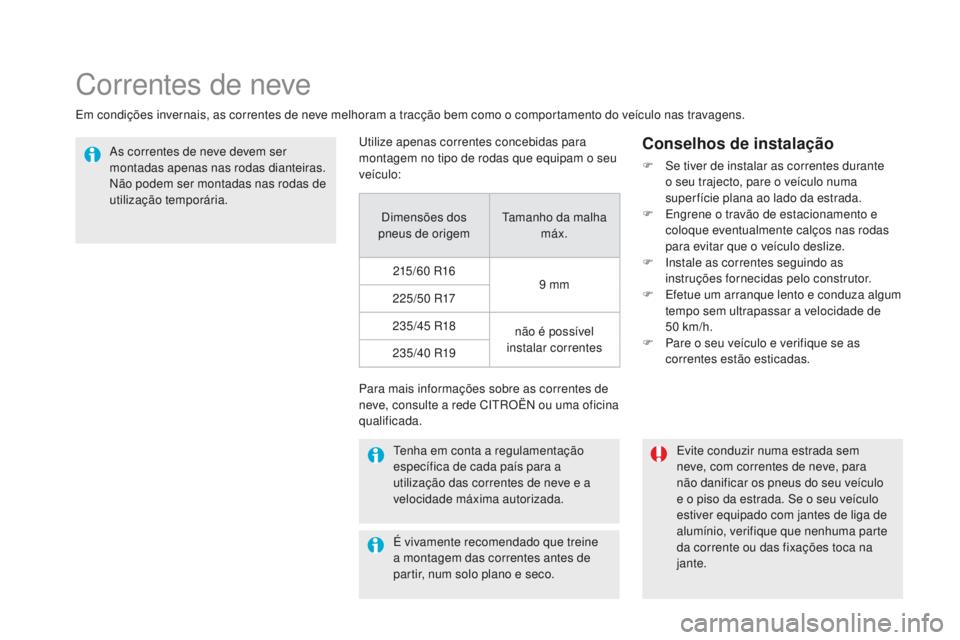

Correntes de neve
Em condições invernais, as correntes de neve melhoram a tracção bem como o comportamento do veículo nas travagens.As correntes de neve devem ser
montadas apenas nas rodas dianteiras.
Não podem ser montadas nas rodas de
utilização temporária.
Tenha em conta a regulamentação
específica de cada país para a
utilização das correntes de neve e a
velocidade máxima autorizada.
Conselhos de instalação
F Se tiver de instalar as correntes durante o seu trajecto, pare o veículo numa
super fície plana ao lado da estrada.
F

E
ngrene o travão de estacionamento e
coloque eventualmente calços nas rodas
para evitar que o veículo deslize.
F

I
nstale as correntes seguindo as
instruções fornecidas pelo construtor.
F

E
fetue um arranque lento e conduza algum
tempo sem ultrapassar a velocidade de
50 km/h.
F

P
are o seu veículo e verifique se as
correntes estão esticadas.
Evite conduzir numa estrada sem
neve, com correntes de neve, para
não danificar os pneus do seu veículo
e o piso da estrada. Se o seu veículo
estiver equipado com jantes de liga de
alumínio, verifique que nenhuma parte
da corrente ou das fixações toca na
jante.
Utilize apenas correntes concebidas para
montagem no tipo de rodas que equipam o seu
veículo:
Dimensões dos
pneus de origem Tamanho da malha
máx.
215/60


R16 9

mm
225/50


R17
235/45


R18 não é possível
instalar correntes
235/40


R19
Para mais informações sobre as correntes de
neve, consulte a rede CITROËN ou uma oficina
qualificada.
É vivamente recomendado que treine
a montagem das correntes antes de
partir, num solo plano e seco.

213
DS5_pt_Chap08_info-pratiques_ed01-2015

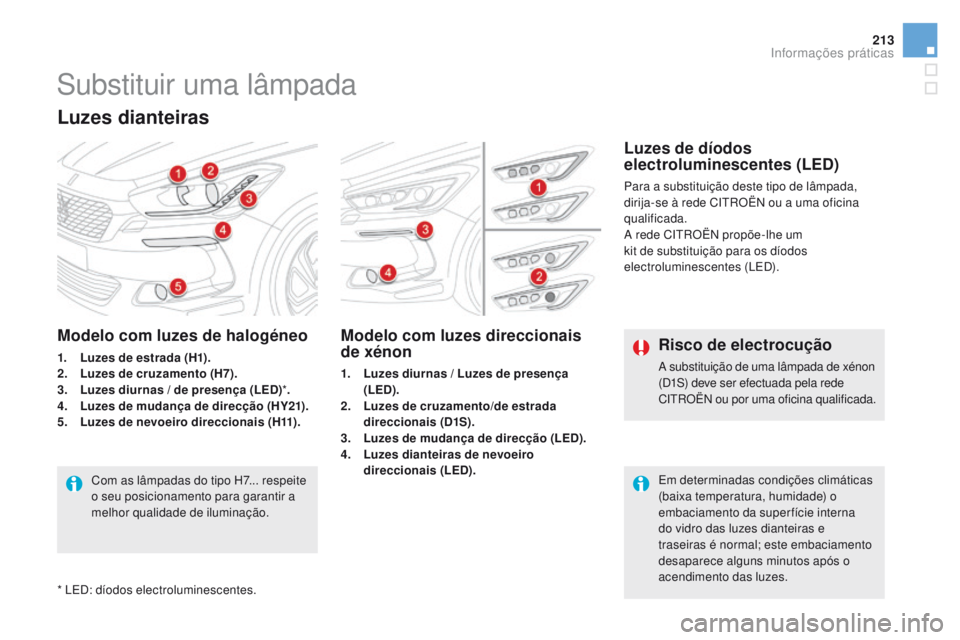

Substituir uma lâmpada
Luzes dianteiras
Modelo com luzes direccionais
de xénon
1. Luzes diurnas / Luzes de presença (LEd).
2. L

uzes de cruzamento/de estrada
direccionais (
d1S

).
3.
L

uzes de mudança de direcção (LE
d)
.
4.
L

uzes dianteiras de nevoeiro
direccionais (LE
d).
Modelo com luzes de halogéneo
1. Luzes de estrada (H1).
2. L
uzes de cruzamento (H7).
3.
L

uzes diurnas / de presença (LE
d
)* .
4.
L

uzes de mudança de direcção (HY21).
5.
L

uzes de nevoeiro direccionais ( H11) .
Com as lâmpadas do tipo H7... respeite
o seu posicionamento para garantir a
melhor qualidade de iluminação. Em determinadas condições climáticas
(baixa temperatura, humidade) o
embaciamento da super fície interna
do vidro das luzes dianteiras e
traseiras é normal; este embaciamento
desaparece alguns minutos após o
acendimento das luzes.Risco de electrocução
A substituição de uma lâmpada de xénon
(D1S) deve ser efectuada pela rede
CITROËN ou por uma oficina qualificada.
Luzes de díodos
electroluminescentes (LEd)
Para a substituição deste tipo de lâmpada,
dirija-se à rede CITROËN ou a uma oficina
qualificada.
A rede CITROËN propõe-lhe um
kit de substituição para os díodos
electroluminescentes (LED).
* LED: díodos electroluminescentes.
Informações práticas

DS5_pt_Chap08_info-pratiques_ed01-2015

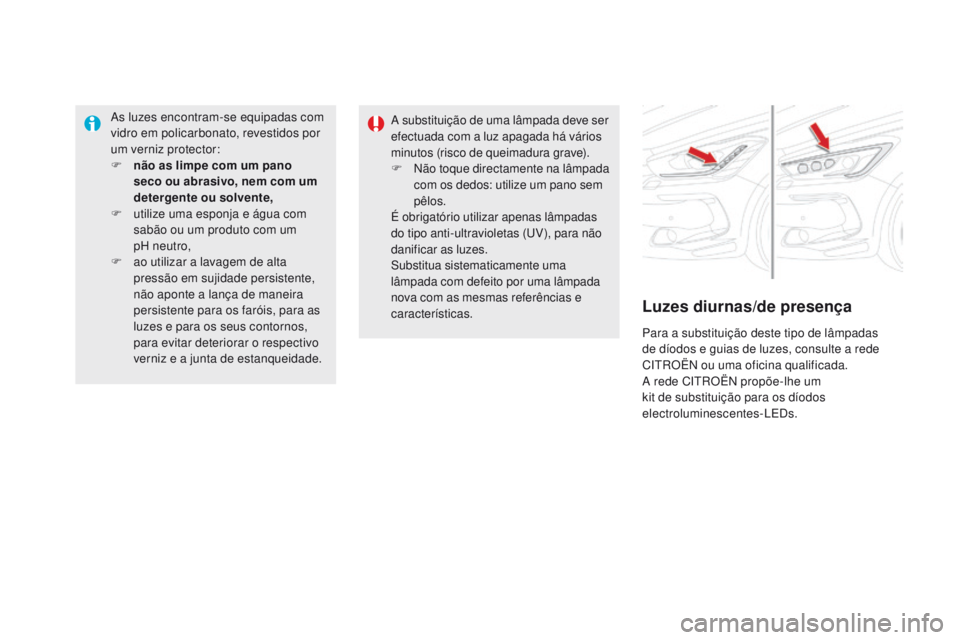

As luzes encontram-se equipadas com
vidro em policarbonato, revestidos por
um verniz protector:
F
n
ão as limpe com um pano
seco ou abrasivo, nem com um
detergente ou solvente,
F

u
tilize uma esponja e água com
sabão ou um produto com um
pH neutro,
F

a
o utilizar a lavagem de alta
pressão em sujidade persistente,
não aponte a lança de maneira
persistente para os faróis, para as
luzes e para os seus contornos,
para evitar deteriorar o respectivo
verniz e a junta de estanqueidade. A substituição de uma lâmpada deve ser
efectuada com a luz apagada há vários
minutos (risco de queimadura grave).
F
N

ão toque directamente na lâmpada
com os dedos: utilize um pano sem
pêlos.
É obrigatório utilizar apenas lâmpadas
do tipo anti-ultravioletas (UV), para não
danificar as luzes.
Substitua sistematicamente uma
lâmpada com defeito por uma lâmpada
nova com as mesmas referências e
características.
Luzes diurnas/de presença
Para a substituição deste tipo de lâmpadas
de díodos e guias de luzes, consulte a rede
CITROËN ou uma oficina qualificada.
A rede CITROËN propõe-lhe um
kit de substituição para os díodos
electroluminescentes-LEDs.

215
DS5_pt_Chap08_info-pratiques_ed01-2015

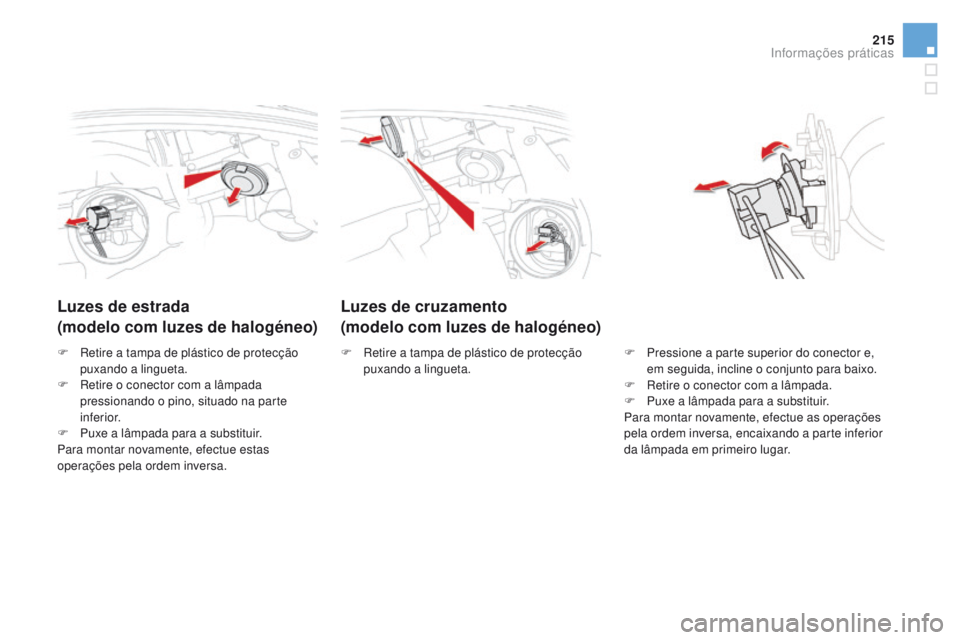

Luzes de cruzamento
(modelo com luzes de halogéneo)
Luzes de estrada
(modelo com luzes de halogéneo)
F Pressione a parte superior do conector e,
em seguida, incline o conjunto para baixo.
F

R
etire o conector com a lâmpada.
F

P
uxe a lâmpada para a substituir.
Para montar novamente, efectue as operações
pela ordem inversa, encaixando a parte inferior
da lâmpada em primeiro lugar.
F
R
etire a tampa de plástico de protecção
puxando a lingueta.
F
R
etire a tampa de plástico de protecção
puxando a lingueta.
F

R

etire o conector com a lâmpada
pressionando o pino, situado na parte
inferior.
F

P

uxe a lâmpada para a substituir.
Para montar novamente, efectue estas
operações pela ordem inversa.
Informações práticas

DS5_pt_Chap08_info-pratiques_ed01-2015

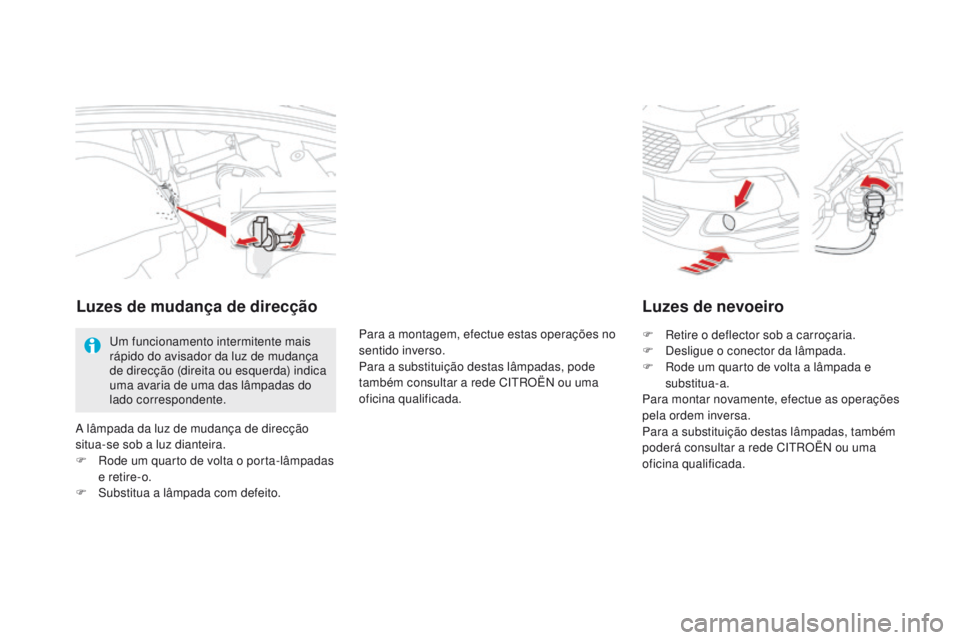

Luzes de nevoeiro
F Retire o deflector sob a carroçaria.
F D esligue o conector da lâmpada.
F

R
ode um quarto de volta a lâmpada e
substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
Para a substituição destas lâmpadas, também
poderá consultar a rede CITROËN ou uma
oficina qualificada.
Luzes de mudança de direcção
Um funcionamento intermitente mais
rápido do avisador da luz de mudança
de direcção (direita ou esquerda) indica
uma avaria de uma das lâmpadas do
lado correspondente.
A lâmpada da luz de mudança de direcção
situa-se sob a luz dianteira.
F

R

ode um quarto de volta o porta-lâmpadas
e retire-o.
F

S

ubstitua a lâmpada com defeito. Para a montagem, efectue estas operações no
sentido inverso.
Para a substituição destas lâmpadas, pode
também consultar a rede CITROËN ou uma
oficina qualificada.

217
DS5_pt_Chap08_info-pratiques_ed01-2015

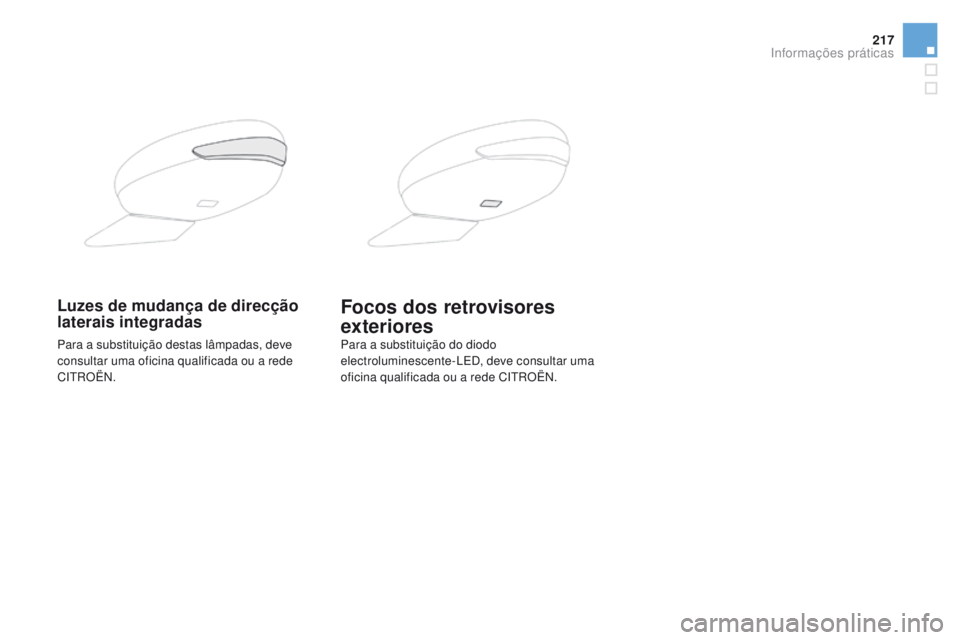

Luzes de mudança de direcção
laterais integradasFocos dos retrovisores
exteriores
Para a substituição destas lâmpadas, deve
consultar uma oficina qualificada ou a rede
CITROËN.Para a substituição do diodo
electroluminescente-LED, deve consultar uma
oficina qualificada ou a rede CITROËN.
Informações práticas

DS5_pt_Chap08_info-pratiques_ed01-2015

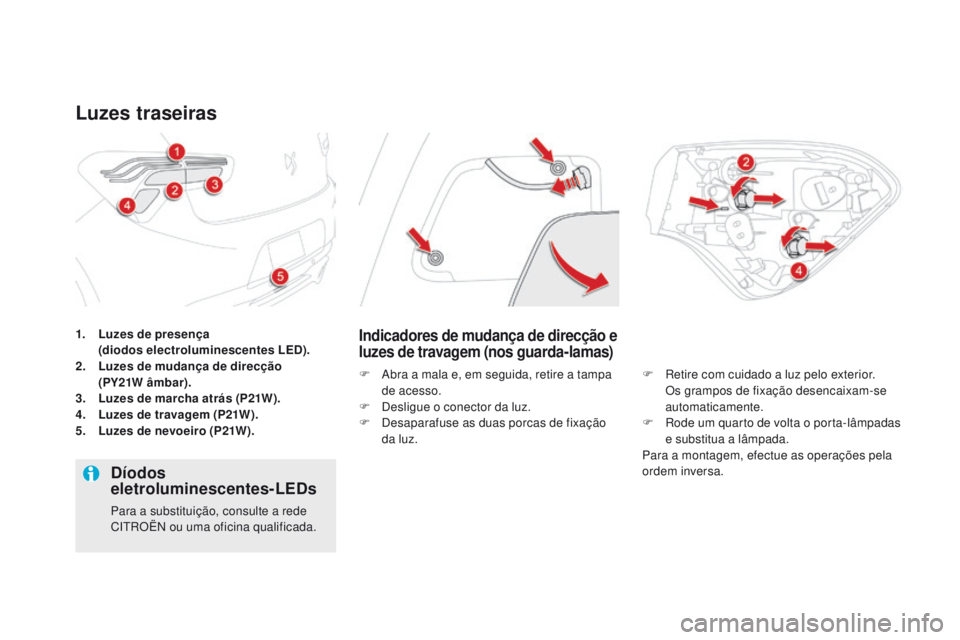

1. Luzes de presença
( diodos electroluminescentes LEd) .
2.
L

uzes de mudança de direcção
(PY21W âmbar).
3.
L

uzes de marcha atrás (P21W).
4.
L

uzes de travagem (P21W).
5.
L

uzes de nevoeiro (P21W).
Luzes traseiras
Indicadores de mudança de direcção e
luzes de travagem (nos guarda-lamas)
F Abra a mala e, em seguida, retire a tampa de acesso.
F

D
esligue o conector da luz.
F

D
esaparafuse as duas porcas de fixação
da luz. F
R etire com cuidado a luz pelo exterior.
Os grampos de fixação desencaixam-se
automaticamente.
F

R
ode um quarto de volta o porta-lâmpadas
e substitua a lâmpada.
Para a montagem, efectue as operações pela
ordem inversa.
díodos
eletroluminescentes-LEds
Para a substituição, consulte a rede
CITROËN ou uma oficina qualificada.
