CITROEN DS5 2015 Manual do condutor (in Portuguese)

249
DS5_pt_Chap09_verifications_ed01-2015
Nível do líquido da
direcção assistida
O nível deste líquido deve situar-se
perto da marca "MA XI".
Desaparafuse a tampa, com o motor
frio, para a verificar. O nível deste líquido deve situar-se
próximo da marca "MA XI". Caso
contrário, verifique o desgaste das
pastilhas de travão.
Nível do líquido de travões
Mudança de óleo do circuito
Consulte o plano de manutenção do construtor
para conhecer a periodicidade desta operação.
Características do líquido
Este líquido deve estar em conformidade com
as recomendações do construtor.
Características do óleo
Antes de efectuar um complemento de óleo ou
uma mudança de óleo do motor, ver fique que
o óleo corresponde à sua motorização e está
em conformidade com as recomendações do
c o n s t r u t o r.
Complemento de óleo do motor
Consulte as rubricas "Motor gasolina" ou "Motor
Diesel" para localizar o bujão do reservatório no
compartimento do motor do seu veículo.
F
D
esaperte o bujão do reservatório para
aceder ao orifício de enchimento.
F

D
eite o óleo em pequenas quantidades,
evitando projecções sobre os elementos
do motor (risco de incêndio).
F

A
guarde alguns minutos antes de proceder
a uma verificação do nível com a vareta
manual.
F

C
omplete o nível, se necessário.
F

A
pós verificação do nível, volte a apertar
com cuidado o bujão do reservatório e
coloque novamente a vareta no respectivo
lugar.
Após uma reposição do nível de óleo,
a
verificação feita após ligar a ignição, com o
indicador do nível do óleo no quadro de bordo, não
é válida nos 30 minutos posteriores à reposição.
Mudança de óleo do motor
Consulte o plano de manutenção do construtor
para conhecer a periodicidade desta operação.
Para preservar a fiabilidade dos
motores e dispositivos antipoluição,
nunca utilize aditivo no óleo do motor.
Verificações

DS5_pt_Chap09_verifications_ed01-2015

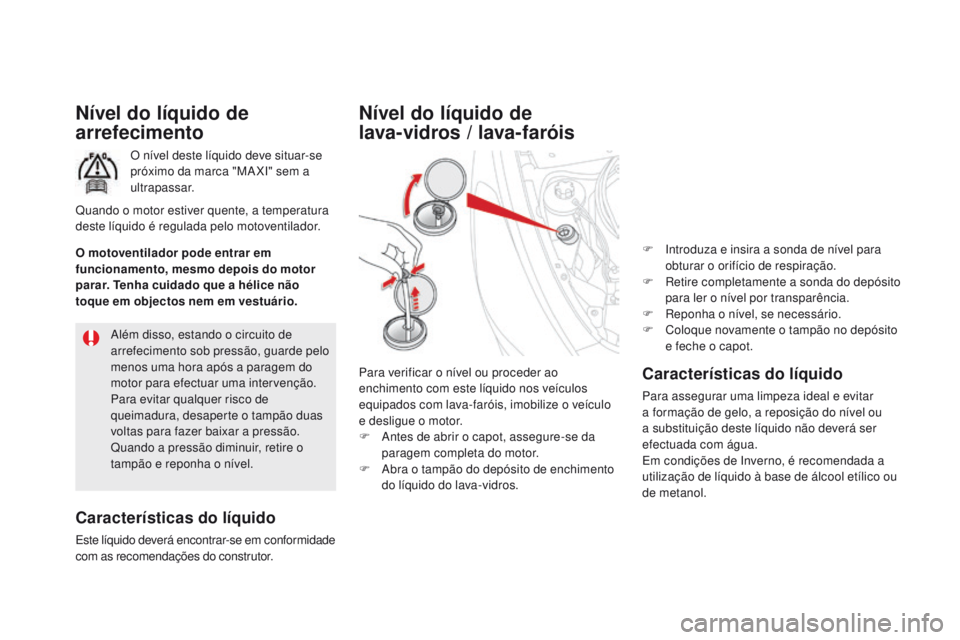

Nível do líquido de
arrefecimento
O nível deste líquido deve situar-se
próximo da marca "MA XI" sem a
ultrapassar.
Características do líquido
Este líquido deverá encontrar-se em conformidade
com as recomendações do construtor.Além disso, estando o circuito de
arrefecimento sob pressão, guarde pelo
menos uma hora após a paragem do
motor para efectuar uma intervenção.
Para evitar qualquer risco de
queimadura, desaperte o tampão duas
voltas para fazer baixar a pressão.
Quando a pressão diminuir, retire o
tampão e reponha o nível.
Quando o motor estiver quente, a temperatura
deste líquido é regulada pelo motoventilador.
O motoventilador pode entrar em
funcionamento, mesmo depois do motor
parar. Tenha cuidado que a hélice não
toque em objectos nem em vestuário.
Características do líquido
Para assegurar uma limpeza ideal e evitar
a formação de gelo, a reposição do nível ou
a substituição deste líquido não deverá ser
efectuada com água.
Em condições de Inverno, é recomendada a
utilização de líquido à base de álcool etílico ou
de metanol.
Nível do líquido de
lava-vidros / lava-faróis
Para verificar o nível ou proceder ao
enchimento com este líquido nos veículos
equipados com lava-faróis, imobilize o veículo
e desligue o motor.
F

A
ntes de abrir o capot, assegure-se da
paragem completa do motor.
F

A
bra o tampão do depósito de enchimento
do líquido do lava-vidros. F

I
ntroduza e insira a sonda de nível para
obturar o orifício de respiração.
F
R
etire completamente a sonda do depósito
para ler o nível por transparência.
F
R
eponha o nível, se necessário.
F
C
oloque novamente o tampão no depósito
e feche o capot.

251
DS5_pt_Chap09_verifications_ed01-2015
Evitar qualquer contacto prolongado de
óleo e de líquidos usados com a pele.
A maioria destes líquidos são nocivos
para a saúde, por vezes até corrosivos.
Não descarte o óleo e os líquidos
usados nas canalizações de evacuação
ou no solo.
Esvazie o óleo usado nos respectivos
contentores disponibilizados pela rede
CITROËN ou por uma oficina qualificada.

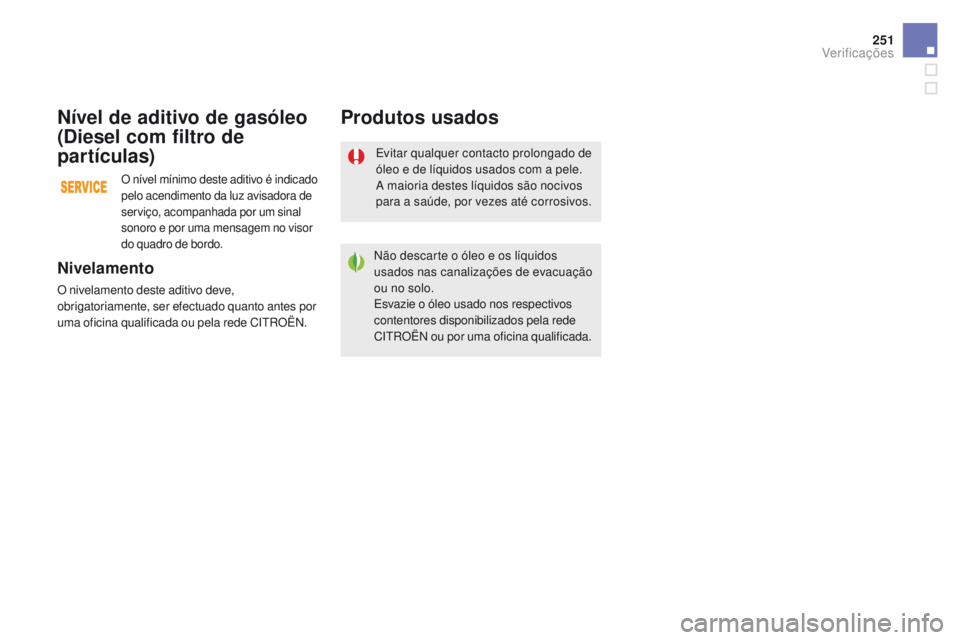

Produtos usados
Nivelamento
O nivelamento deste aditivo deve,
obrigatoriamente, ser efectuado quanto antes por
uma oficina qualificada ou pela rede CITROËN.
Nível de aditivo de gasóleo
(
di
esel com filtro de
partículas)
O nível mínimo deste aditivo é indicado
pelo acendimento da luz avisadora de
serviço, acompanhada por um sinal
sonoro e por uma mensagem no visor
do quadro de bordo.
Verificações

DS5_pt_Chap09_verifications_ed01-2015

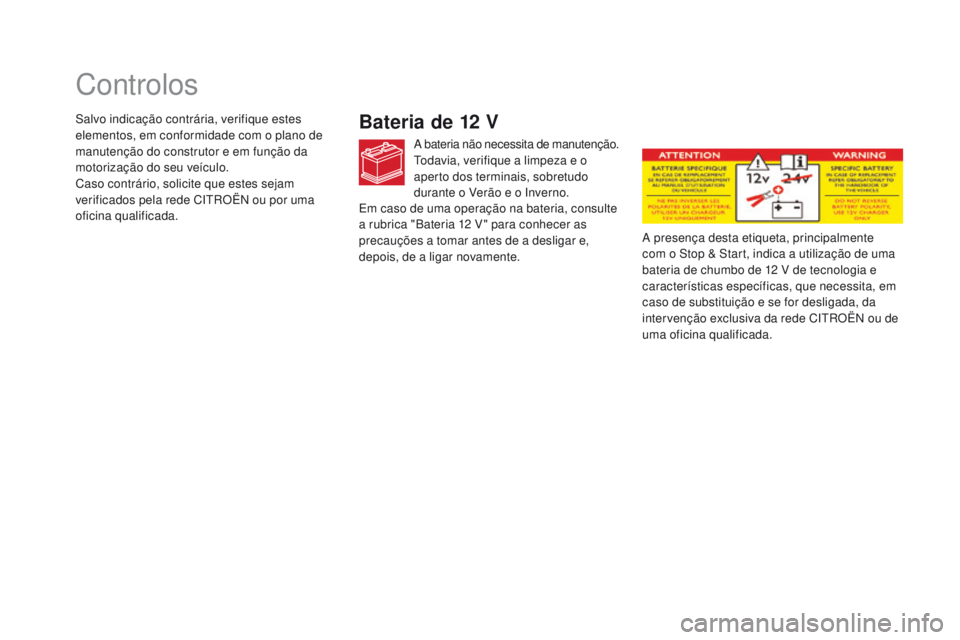

Controlos
Bateria de 12 V
A bateria não necessita de manutenção.
Todavia, verifique a limpeza e o
aperto dos terminais, sobretudo
durante o Verão e o Inverno.A presença desta etiqueta, principalmente
com o Stop & Start, indica a utilização de uma
bateria de chumbo de 12
V de tecnologia e
características específicas, que necessita, em
caso de substituição e se for desligada, da
intervenção exclusiva da rede CITROËN ou de
uma oficina qualificada.
Salvo indicação contrária, verifique estes
elementos, em conformidade com o plano de
manutenção do construtor e em função da
motorização do seu veículo.
Caso contrário, solicite que estes sejam
verificados pela rede CITROËN ou por uma
oficina qualificada.
Em caso de uma operação na bateria, consulte
a rubrica "Bateria 12
V " para conhecer as
precauções a tomar antes de a desligar e,
depois, de a ligar novamente.

253
DS5_pt_Chap09_verifications_ed01-2015

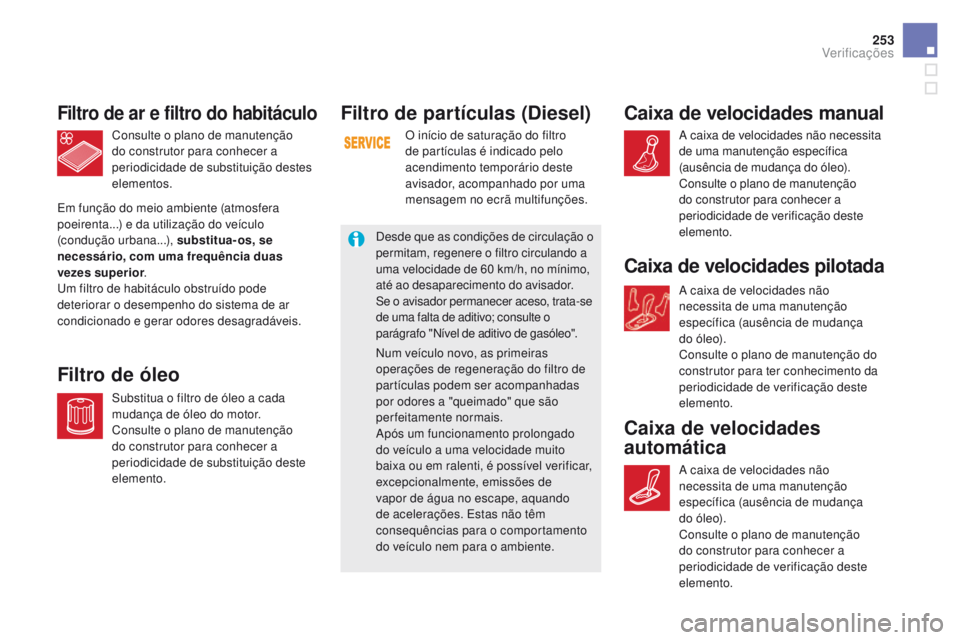

Filtro de partículas (diesel)
O início de saturação do filtro
de partículas é indicado pelo
acendimento temporário deste
avisador, acompanhado por uma
mensagem no ecrã multifunções.
Desde que as condições de circulação o
permitam, regenere o filtro circulando a
uma velocidade de 60
km/h, no mínimo,
até ao desaparecimento do avisador.
Se o avisador permanecer aceso, trata-se
de uma falta de aditivo; consulte o
parágrafo "Nível de aditivo de gasóleo".
Num veículo novo, as primeiras
operações de regeneração do filtro de
partículas podem ser acompanhadas
por odores a "queimado" que são
perfeitamente normais.
Após um funcionamento prolongado
do veículo a uma velocidade muito
baixa ou em ralenti, é possível verificar,
excepcionalmente, emissões de
vapor de água no escape, aquando
de acelerações. Estas não têm
consequências para o comportamento
do veículo nem para o ambiente.
Consulte o plano de manutenção
do construtor para conhecer a
periodicidade de substituição destes
elementos.
Filtro de ar e filtro do habitáculo
Substitua o filtro de óleo a cada
mudança de óleo do motor.
Consulte o plano de manutenção
do construtor para conhecer a
periodicidade de substituição deste
elemento.
Filtro de óleo
Em função do meio ambiente (atmosfera
poeirenta...) e da utilização do veículo
(condução urbana...), substitua- os, se
necessário, com uma frequência
duas
vezes superior .
Um filtro de habitáculo obstruído pode
deteriorar o desempenho do sistema de ar
condicionado e gerar odores desagradáveis.
Caixa de velocidades manual
A caixa de velocidades não necessita
de uma manutenção específica
(ausência de mudança do óleo).
Consulte o plano de manutenção
do construtor para conhecer a
periodicidade de verificação deste
elemento.
Caixa de velocidades pilotada
A caixa de velocidades não
necessita de uma manutenção
específica (ausência de mudança
do óleo).
Consulte o plano de manutenção do
construtor para ter conhecimento da
periodicidade de verificação deste
elemento.
Caixa de velocidades
automática
A caixa de velocidades não
necessita de uma manutenção
específica (ausência de mudança
do óleo).
Consulte o plano de manutenção
do construtor para conhecer a
periodicidade de verificação deste
elemento.
Verificações

DS5_pt_Chap09_verifications_ed01-2015

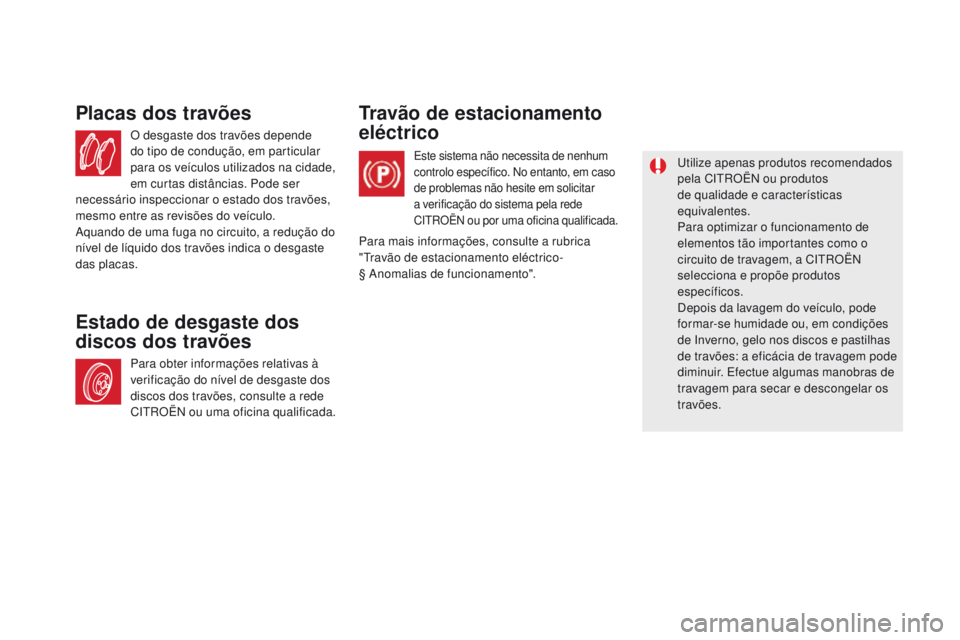

O desgaste dos travões depende
do tipo de condução, em particular
para os veículos utilizados na cidade,
em curtas distâncias. Pode ser
necessário inspeccionar o estado dos travões,
mesmo entre as revisões do veículo.
Aquando de uma fuga no circuito, a redução do
nível de líquido dos travões indica o desgaste
das placas.
Placas dos travões
Para obter informações relativas à
verificação do nível de desgaste dos
discos dos travões, consulte a rede
CITROËN ou uma oficina qualificada.
Estado de desgaste dos
discos dos travões Travão de estacionamento
eléctrico
Este sistema não necessita de nenhum
controlo específico. No entanto, em caso
de problemas não hesite em solicitar
a verificação do sistema pela rede
CITROËN ou por uma oficina qualificada.Utilize apenas produtos recomendados
pela CITROËN ou produtos
de qualidade e características
equivalentes.
Para optimizar o funcionamento de
elementos tão importantes como o
circuito de travagem, a CITROËN
selecciona e propõe produtos
específicos.
Depois da lavagem do veículo, pode
formar-se humidade ou, em condições
de Inverno, gelo nos discos e pastilhas
de travões: a eficácia de travagem pode
diminuir. Efectue algumas manobras de
travagem para secar e descongelar os
travões.
Para mais informações, consulte a rubrica
"Travão de estacionamento eléctrico-
§

Anomalias de funcionamento".

255
DS5_pt_Chap09_verifications_ed01-2015
Aditivo AdBlue® e sistema SCR
para motores Diesel Blue HDi
Para garantir o respeito do ambiente e da nova
norma Euro 6, sem alterar o desempenho nem
penalizar o consumo de combustível dos seus
motores Diesel, a CITROËN optou por equipar
os seus veículos com um dispositivo que
associa o sistema SCR (Redução Catalítica
Selectiva) e o filtro de partículas (FAP) para o
tratamento dos gases de escape
Sistema SCR
Com o auxílio de um aditivo chamado AdBlue®
que contém ureia, um catalisador transforma até
85% dos óxidos de azoto (NOx) em azoto e água,
inofensivos para a saúde e o meio ambiente. O aditivo AdBlue
® encontra-se num depósito
específico, situado sob a mala, na traseira
do veículo. O depósito tem capacidade para
17 litros: permite uma autonomia de cerca
de 20 000 km antes do accionamento de um
dispositivo de alerta que o adverte que o nível
de reserva lhe permite percorrer 2 400 km.
A cada visita de manutenção programada do
seu veículo na rede CITROËN ou numa oficina
qualificada, o enchimento do depósito de
aditivo AdBlue
® será efectuado para permitir o
bom funcionamento do sistema SCR.
Se a quilometragem prevista entre dois
intervalos de manutenção ultrapassar o limite
de 20 000 km, recomendamos-lhe que se
desloque à rede CITROËN ou a uma oficina
qualificada para efectuar a reposição de nível
necessária. Quando o reservatório de 'AdBlue
®
estiver vazio, um dispositivo regulamentar
impede o arranque do motor.

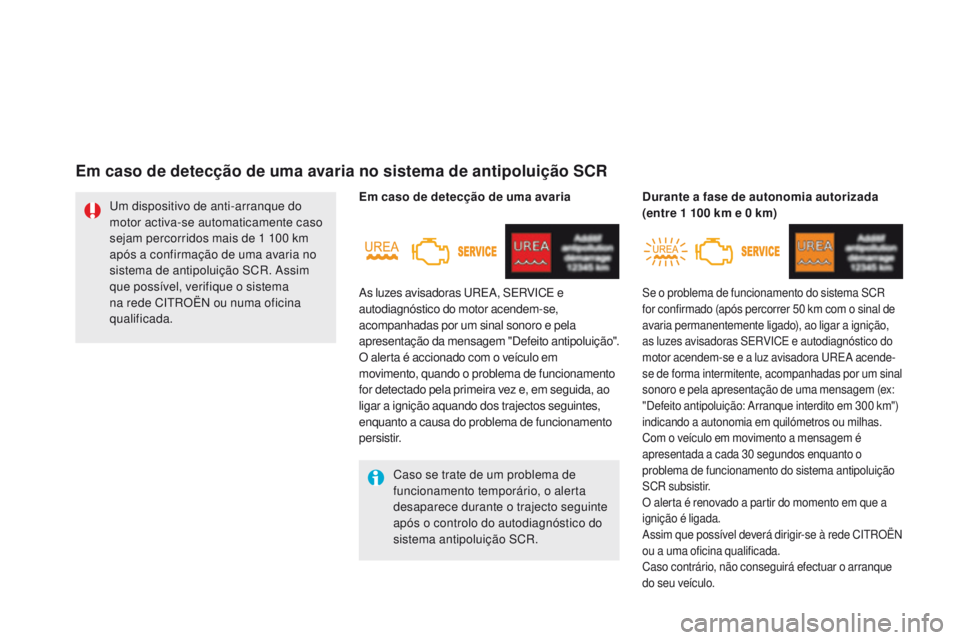

Quando o sistema SCR apresentar um
problema de funcionamento, o nível de
emissões do seu veículo deixa de estar
em conformidade com a regulamentação
Euro 6: o seu veículo torna-se poluente.
No caso de problema de funcionamento
confirmado do sistema SCR, deve dirigir-
se, o mais rapidamente possível, à rede
CITROËN ou a uma oficina qualificada:
após percorridos 1

100

km, um dispositivo
será activado automaticamente para
impedir o arranque do motor.
Verificações

DS5_pt_Chap09_verifications_ed01-2015

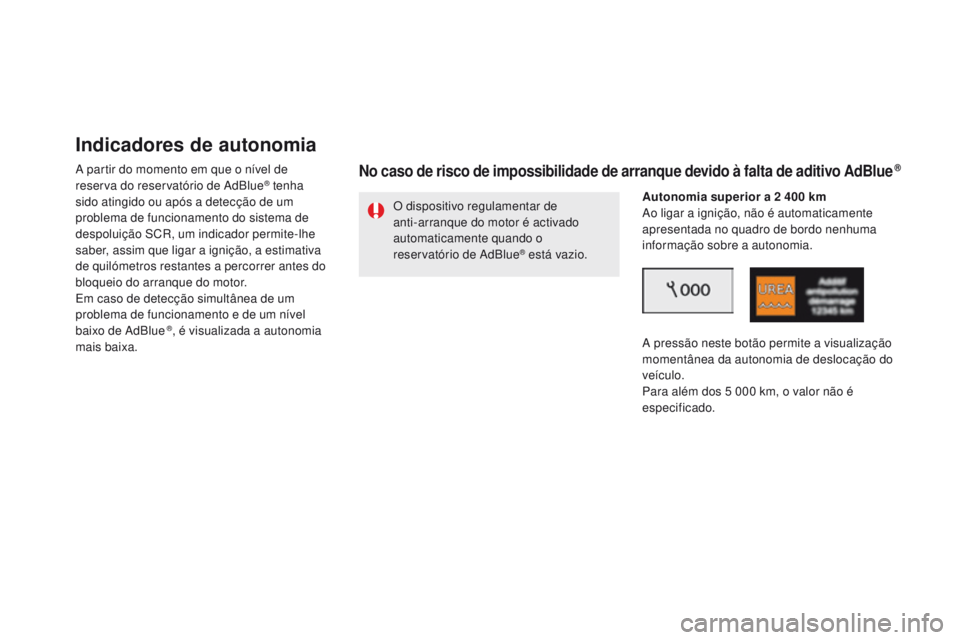

Indicadores de autonomia
A partir do momento em que o nível de
reserva do reservatório de AdBlue® tenha
sido atingido ou após a detecção de um
problema de funcionamento do sistema de
despoluição

SCR, um indicador permite-lhe
saber, assim que ligar a ignição, a estimativa
de quilómetros restantes a percorrer antes do
bloqueio do arranque do motor.
Em caso de detecção simultânea de um
problema de funcionamento e de um nível
baixo de AdBlue
®, é visualizada a autonomia
mais baixa.
No caso de risco de impossibilidade de arranque devido à falta de aditivo AdBlue ®
O dispositivo regulamentar de
anti-arranque do motor é activado
automaticamente quando o
reservatório de AdBlue
® está vazio. Autonomia superior a 2 400 km
Ao ligar a ignição, não é automaticamente
apresentada no quadro de bordo nenhuma
informação sobre a autonomia.
A pressão neste botão permite a visualização
momentânea da autonomia de deslocação do
veículo.
Para além dos 5 000 km, o valor não é
especificado.

257
DS5_pt_Chap09_verifications_ed01-2015
Ao ligar a ignição, a luz avisadora UREA
acende-se, acompanhada por um sinal sonoro
e pela visualização de uma mensagem (ex:
"Encher aditivo antipoluição: Arranque interdito
dentro de 1 500 km") indicando a autonomia
em quilómetros ou milhas.
Com o veículo em movimento, a mensagem
surge a cada 300 km caso o nível do aditivo
não tenha sido completado.
Diriga-se à rede CITROËN ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
®.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Consulte a rubrica "Abastecimentos".
Autonomia compreendida entre 600 e 2 400 km
Ao ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-
se de forma intermitente, acompanhada por
um sinal sonoro e pela visualização de uma
mensagem (ex: "Encher aditivo antipoluição:
Arranque interdito dentro de 600 km")
indicando a autonomia em quilómetros ou
milhas.
Com o veículo em movimento, a mensagem
surge a cada 30 segundos caso o nível do
aditivo não tenha sido reposto.
Diriga-se à rede CITROËN ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
®.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Consulte a rubrica "Abastecimentos".
Caso contrário, não conseguirá efectuar o
arranque do seu veículo. Autonomia compreendida entre 0 e 600 km
Ao ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-se
de forma intermitente, acompanhada por um
sinal sonoro e pela visualização da mensagem
"Encher com aditivo antipoluição: Arranque
interdito".
O depósito de AdBlue
® está vazio: o dispositivo
de anti-arranque regulamentar impede o
arranque do motor. Problema de funcionamento associado à
falta de aditivo AdBlue
®
Para poder efectuar novamente o
arranque do motor, recomendamos-
lhe que contacte a rede CITROËN ou
uma oficina qualificada para proceder à
reposição do nível necessária. Se efectuar,
por si próprio, esta reposição, é essencial
que coloque uma quantidade mínima de
3,8 litros de AdBlue
® no depósito.
Consulte a rubrica "Abastecimentos".
Verificações

DS5_pt_Chap09_verifications_ed01-2015
Caso se trate de um problema de
funcionamento temporário, o alerta
desaparece durante o trajecto seguinte
após o controlo do autodiagnóstico do
sistema antipoluição SCR.
Um dispositivo de anti-arranque do
motor activa-se automaticamente caso
sejam percorridos mais de 1 100 km
após a confirmação de uma avaria no
sistema de antipoluição SCR. Assim
que possível, verifique o sistema
na rede CITROËN ou numa oficina
qualificada.
As luzes avisadoras UREA, SERVICE e
autodiagnóstico do motor acendem-se,
acompanhadas por um sinal sonoro e pela
apresentação da mensagem "Defeito antipoluição".
O alerta é accionado com o veículo em
movimento, quando o problema de funcionamento
for detectado pela primeira vez e, em seguida, ao
ligar a ignição aquando dos trajectos seguintes,
enquanto a causa do problema de funcionamento
persistir.
Em caso de detecção de uma avaria
Se o problema de funcionamento do sistema SCR
for confirmado (após percorrer 50 km com o sinal de
avaria permanentemente ligado), ao ligar a ignição,
as luzes avisadoras SERVICE e autodiagnóstico do
motor acendem-se e a luz avisadora UREA acende-
se de forma intermitente, acompanhadas por um sinal
sonoro e pela apresentação de uma mensagem (ex:
"Defeito antipoluição: Arranque interdito em 300 km")
indicando a autonomia em quilómetros ou milhas.
Com o veículo em movimento a mensagem é
apresentada a cada 30 segundos enquanto o
problema de funcionamento do sistema antipoluição
SCR subsistir.
O alerta é renovado a partir do momento em que a
ignição é ligada.
Assim que possível deverá dirigir-se à rede CITROËN
ou a uma oficina qualificada.
Caso contrário, não conseguirá efectuar o arranque
do seu veículo.
durante a fase de autonomia autorizada
(entre 1 100 km e 0 km)
Em caso de detecção de uma avaria no sistema de antipoluição SCR
