CITROEN DS5 2015 Manual do condutor (in Portuguese)

219
DS5_pt_Chap08_info-pratiques_ed01-2015

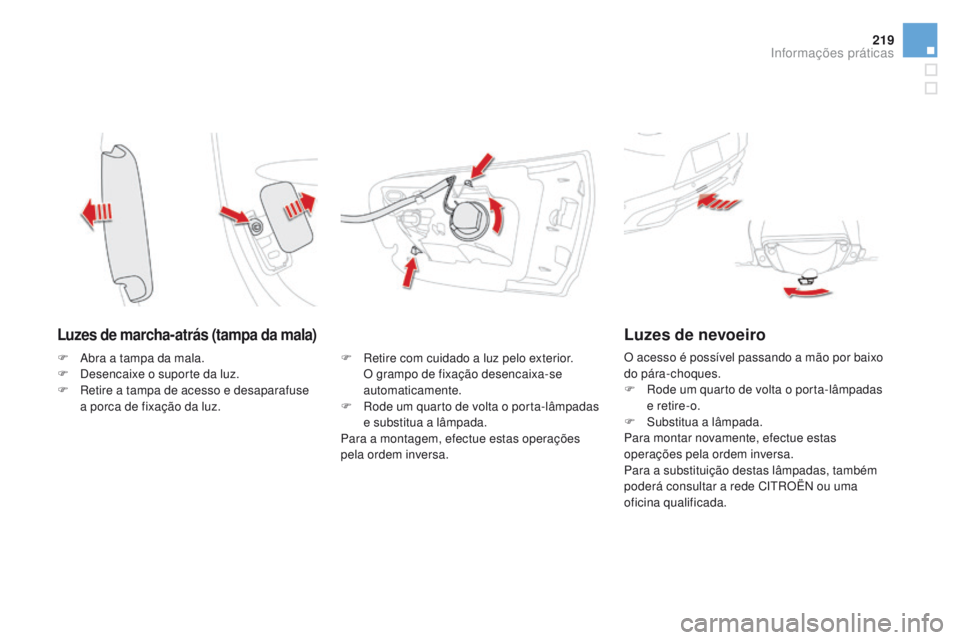

Luzes de marcha-atrás (tampa da mala)
F Retire com cuidado a luz pelo exterior. O grampo de fixação desencaixa-se
automaticamente.
F

R
ode um quarto de volta o porta-lâmpadas
e substitua a lâmpada.
Para a montagem, efectue estas operações
pela ordem inversa.
Luzes de nevoeiro
F Abra a tampa da mala.
F D esencaixe o suporte da luz.
F

R
etire a tampa de acesso e desaparafuse
a porca de fixação da luz. O acesso é possível passando a mão por baixo
do pára-choques.
F

R
ode um quarto de volta o porta-lâmpadas
e retire-o.
F

S
ubstitua a lâmpada.
Para montar novamente, efectue estas
operações pela ordem inversa.
Para a substituição destas lâmpadas, também
poderá consultar a rede CITROËN ou uma
oficina qualificada.
Informações práticas

DS5_pt_Chap08_info-pratiques_ed01-2015

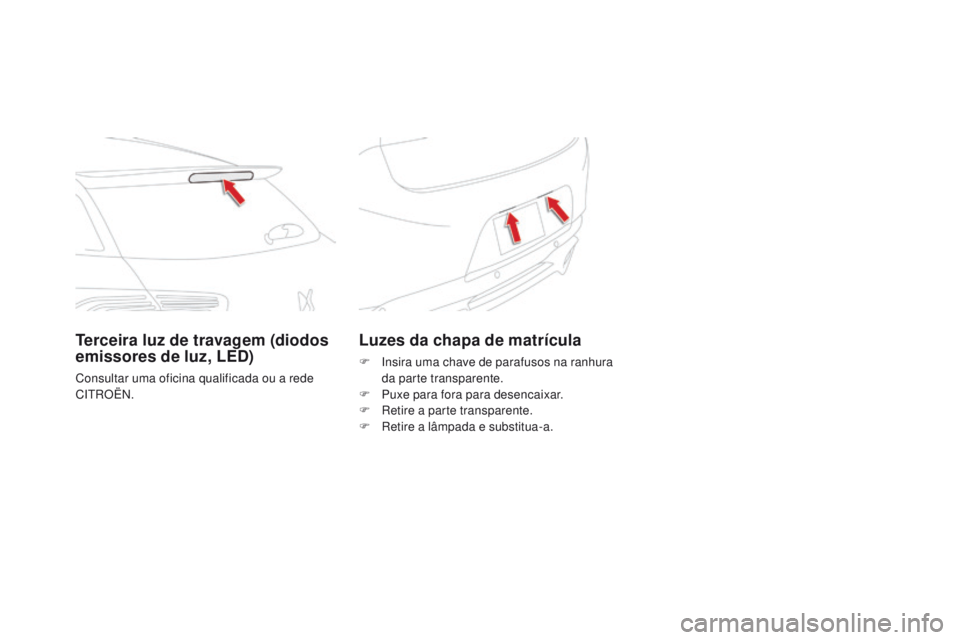

Luzes da chapa de matrícula
F Insira uma chave de parafusos na ranhura da parte transparente.
F

P
uxe para fora para desencaixar.
F

R
etire a parte transparente.
F

R
etire a lâmpada e substitua-a.
Terceira luz de travagem (diodos
emissores de luz, LEd)
Consultar uma oficina qualificada ou a rede
CITROËN.

221
DS5_pt_Chap08_info-pratiques_ed01-2015

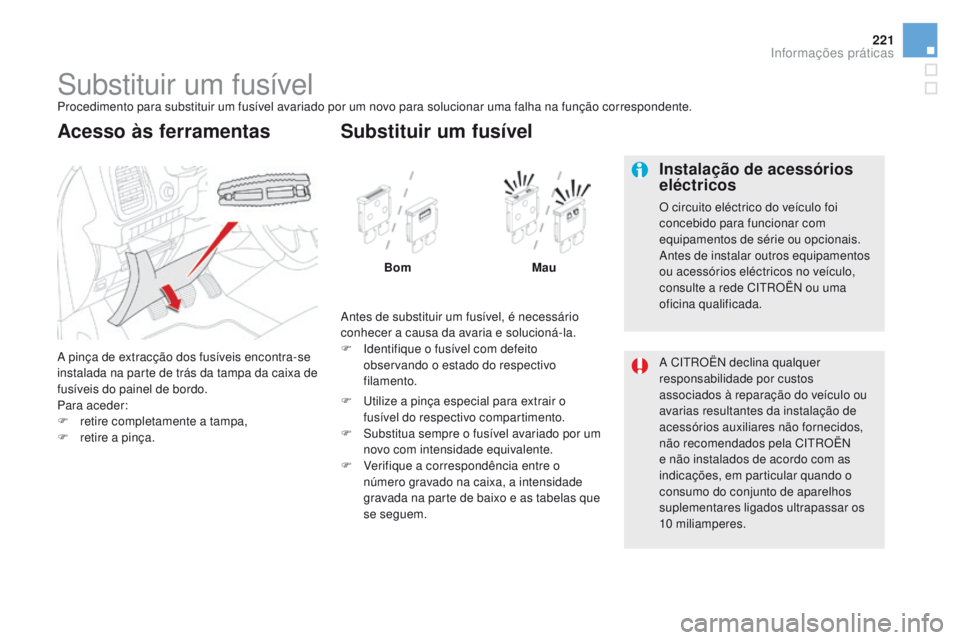

Substituir um fusívelProcedimento para substituir um fusível avariado por um novo para solucionar uma falha na função correspondente.
A pinça de extracção dos fusíveis encontra-se
instalada na parte de trás da tampa da caixa de
fusíveis do painel de bordo.
Para aceder:
F
r
etire completamente a tampa,
F

r
etire a pinça.
Acesso às ferramentas
Antes de substituir um fusível, é necessário
conhecer a causa da avaria e solucioná-la.
F
I
dentifique o fusível com defeito
observando o estado do respectivo
filamento.
Substituir um fusível
Bom Mau
F

Ut

ilize a pinça especial para extrair o
fusível do respectivo compartimento.
F

S

ubstitua sempre o fusível avariado por um
novo com intensidade equivalente.
F

V

erifique a correspondência entre o
número gravado na caixa, a intensidade
gravada na parte de baixo e as tabelas que
se seguem. A CITROËN declina qualquer
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela CITROËN
e não instalados de acordo com as
indicações, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar os
10 miliamperes.
Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.
Informações práticas

DS5_pt_Chap08_info-pratiques_ed01-2015

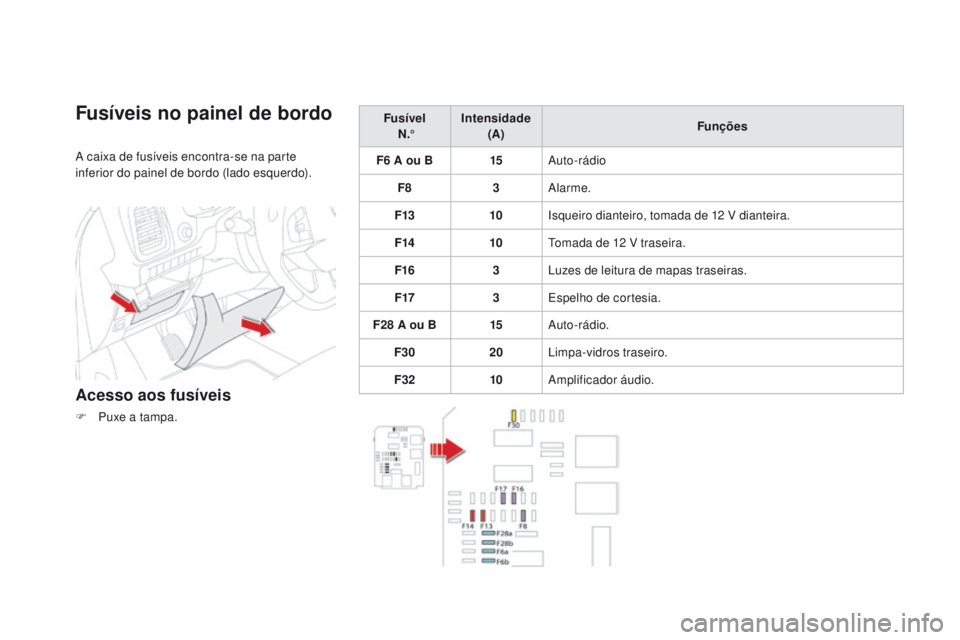

Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).
Acesso aos fusíveis
F Puxe a tampa.Fusível

N .° Intensidade

(A) Funções
F6 A ou B 15Auto-rádio
F8 3Alarme.
F13 10Isqueiro dianteiro, tomada de 12 V dianteira.
F14 10Tomada de 12 V traseira.
F16 3Luzes de leitura de mapas traseiras.
F17 3Espelho de cortesia.
F28 A ou B 15Auto-rádio.
F30 20Limpa-vidros traseiro.
F32 10Amplificador áudio.

223
DS5_pt_Chap08_info-pratiques_ed01-2015

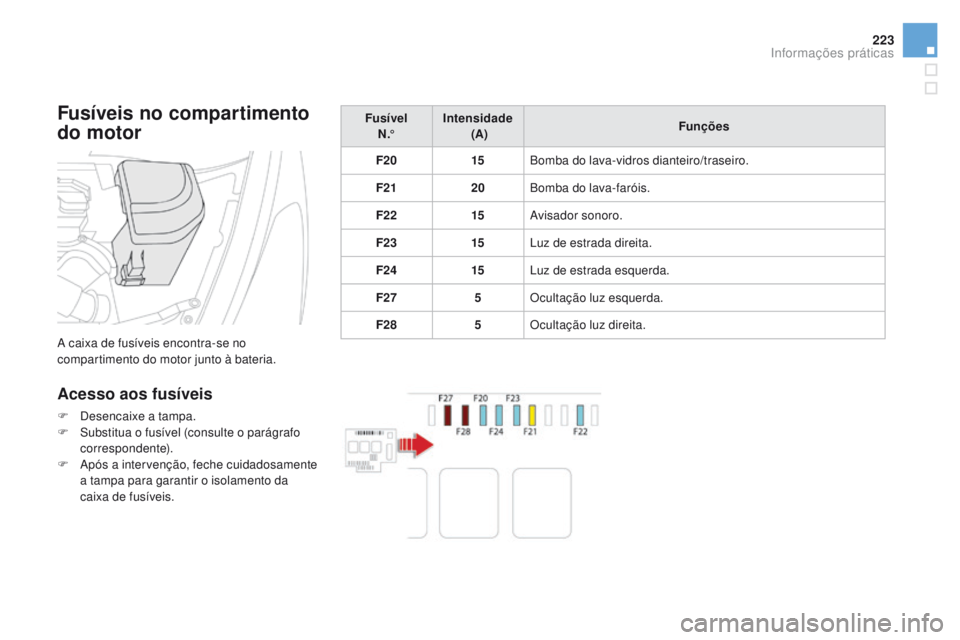

Fusíveis no compartimento
do motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
Acesso aos fusíveis
F Desencaixe a tampa.
F S ubstitua o fusível (consulte o parágrafo
correspondente).
F

A
pós a intervenção, feche cuidadosamente
a tampa para garantir o isolamento da
caixa de fusíveis. Fusível
N .° Intensidade
(A) Funções
F20 15Bomba do lava-vidros dianteiro/traseiro.
F21 20Bomba do lava-faróis.
F22 15Avisador sonoro.
F23 15Luz de estrada direita.
F24 15Luz de estrada esquerda.
F27 5Ocultação luz esquerda.
F28 5Ocultação luz direita.
Informações práticas

DS5_pt_Chap08_info-pratiques_ed01-2015

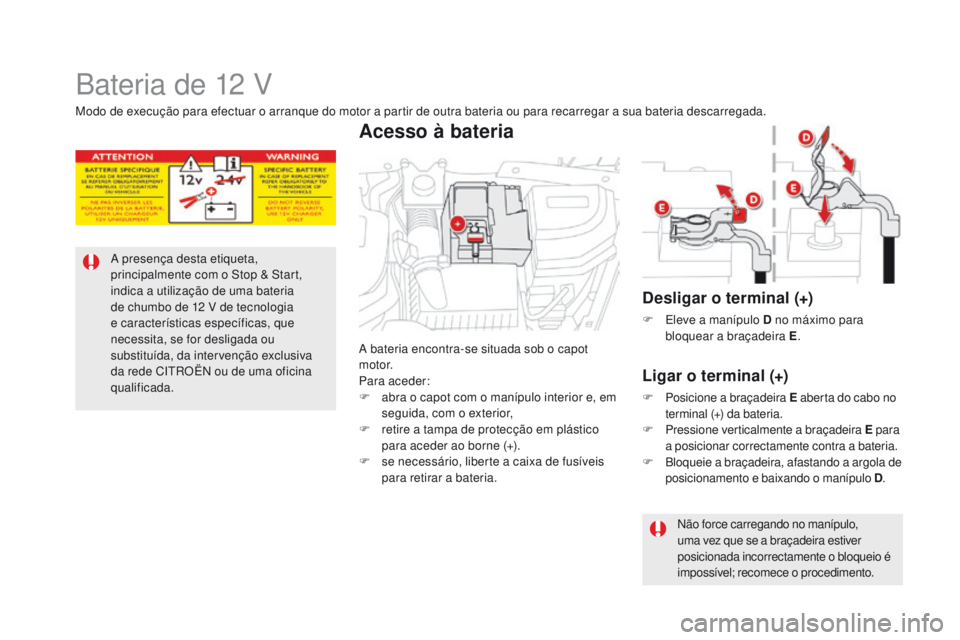

Bateria de 12 V
A presença desta etiqueta,
principalmente com o Stop & Start,
indica a utilização de uma bateria
de chumbo de 12 V de tecnologia
e características específicas, que
necessita, se for desligada ou
substituída, da intervenção exclusiva
da rede CITROËN ou de uma oficina
qualificada. A bateria encontra-se situada sob o capot
motor.
Para aceder:
F

a
bra o capot com o manípulo interior e, em
seguida, com o exterior,
F

r
etire a tampa de protecção em plástico
para aceder ao borne (+).
F

s
e necessário, liberte a caixa de fusíveis
para retirar a bateria.
Acesso à bateria
desligar o terminal (+)
F Eleve a manípulo d no máximo para
bloquear a braçadeira E .
Ligar o terminal (+)
F Posicione a braçadeira E aberta do cabo no
terminal (+) da bateria.
F
P

ressione verticalmente a braçadeira E para
a posicionar correctamente contra a bateria.
F
B

loqueie a braçadeira, afastando a argola de
posicionamento e baixando o manípulo
d
.
N

ão force carregando no manípulo,
uma vez que se a braçadeira estiver
posicionada incorrectamente o bloqueio é
impossível; recomece o procedimento.
Modo de execução para efectuar o arranque do motor a partir de outra bateria ou para recarregar a sua bateria descarregada.

225
DS5_pt_Chap08_info-pratiques_ed01-2015
Após a montagem da bateria, o
Stop & Start ficará activo apenas após
uma imobilização contínua do veículo,
cuja duração depende das condições
climáticas e do estado de carga da
bateria (até cerca de 8 horas).
Com o Stop & Start, a recarga da
bateria não necessita que esta seja
desligada.

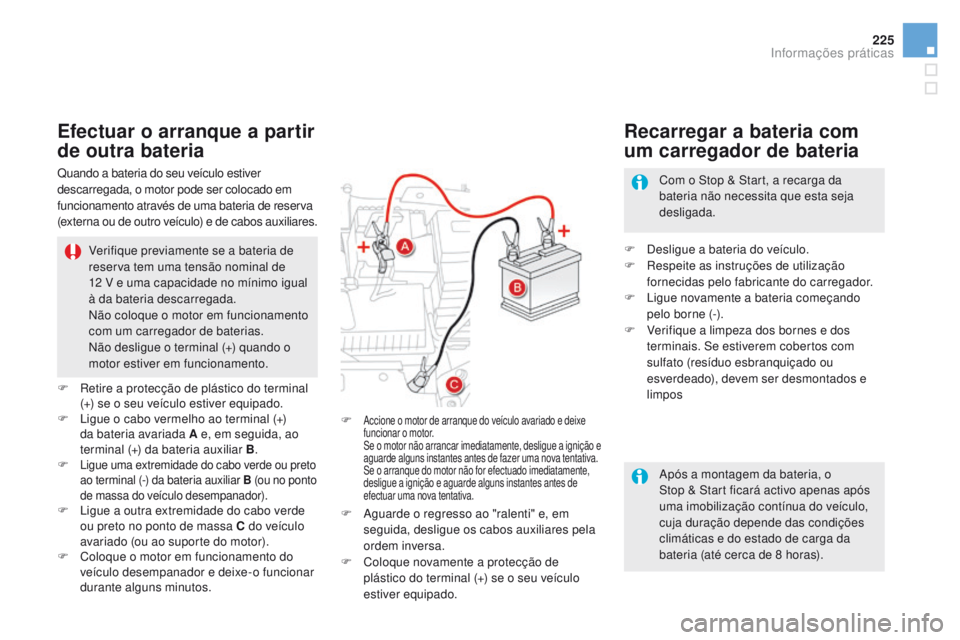

Efectuar o arranque a partir
de outra bateria
Verifique previamente se a bateria de
reserva tem uma tensão nominal de
12 V e uma capacidade no mínimo igual
à da bateria descarregada.
Não coloque o motor em funcionamento
com um carregador de baterias.
Não desligue o terminal (+) quando o
motor estiver em funcionamento.
F

R
etire a protecção de plástico do terminal
(+) se o seu veículo estiver equipado.
F

L

igue o cabo vermelho ao terminal (+)
da bateria avariada A e, em seguida, ao
terminal (+) da bateria auxiliar B .
F

Ligue uma extremidade do cabo verde ou preto
ao terminal (-) da bateria auxiliar B (ou no ponto
de massa do veículo desempanador).
F Ligue a outra extremidade do cabo verde ou preto no ponto de massa C do veículo
avariado (ou ao suporte do motor).
F

C
oloque o motor em funcionamento do
veículo desempanador e deixe-o funcionar
durante alguns minutos. F
Accione o motor de arranque do veículo avariado e deixe
funcionar o motor.
S

e o motor não arrancar imediatamente, desligue a ignição e
aguarde alguns instantes antes de fazer uma nova tentativa.
S

e o arranque do motor não for efectuado imediatamente,
desligue a ignição e aguarde alguns instantes antes de
efectuar uma nova tentativa.
F Desligue a bateria do veículo.
F
R espeite as instruções de utilização
fornecidas pelo fabricante do carregador.
F

L
igue novamente a bateria começando
pelo borne (-).
F

V
erifique a limpeza dos bornes e dos
terminais. Se estiverem cobertos com
sulfato (resíduo esbranquiçado ou
esverdeado), devem ser desmontados e
limpos
Recarregar a bateria com
um carregador de bateria
Quando a bateria do seu veículo estiver
descarregada, o motor pode ser colocado em
funcionamento através de uma bateria de reserva
(externa ou de outro veículo) e de cabos auxiliares.
F

A
guarde o regresso ao "ralenti" e, em
seguida, desligue os cabos auxiliares pela
ordem inversa.
F

C
oloque novamente a protecção de
plástico do terminal (+) se o seu veículo
estiver equipado.
Informações práticas

DS5_pt_Chap08_info-pratiques_ed01-2015

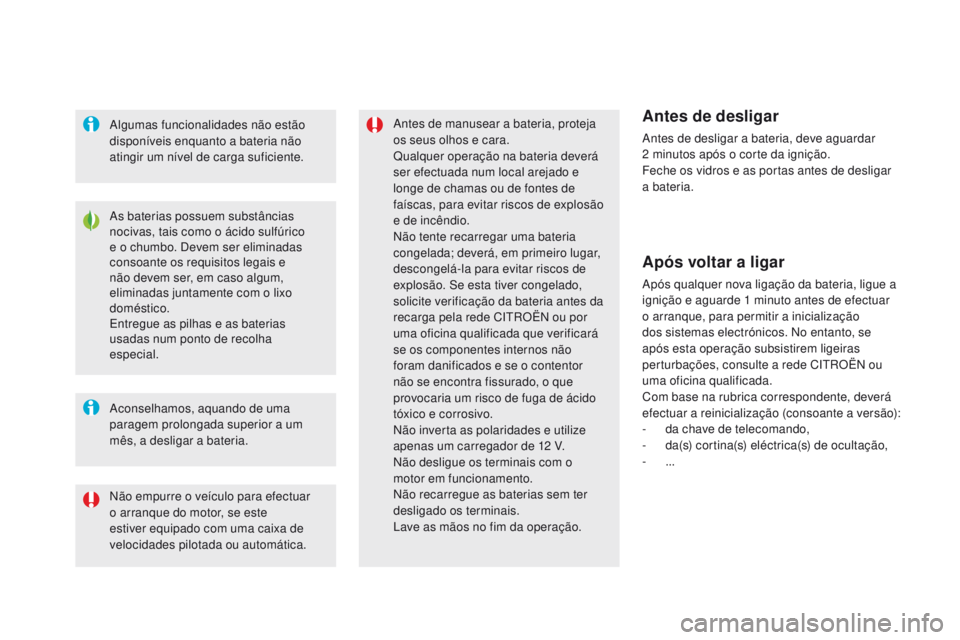

As baterias possuem substâncias
nocivas, tais como o ácido sulfúrico
e o chumbo. Devem ser eliminadas
consoante os requisitos legais e
não devem ser, em caso algum,
eliminadas juntamente com o lixo
doméstico.
Entregue as pilhas e as baterias
usadas num ponto de recolha
especial.
Aconselhamos, aquando de uma
paragem prolongada superior a um
mês, a desligar a bateria.
Não empurre o veículo para efectuar
o arranque do motor, se este
estiver equipado com uma caixa de
velocidades pilotada ou automática.Antes de manusear a bateria, proteja
os seus olhos e cara.
Qualquer operação na bateria deverá
ser efectuada num local arejado e
longe de chamas ou de fontes de
faíscas, para evitar riscos de explosão
e de incêndio.
Não tente recarregar uma bateria
congelada; deverá, em primeiro lugar,
descongelá-la para evitar riscos de
explosão. Se esta tiver congelado,
solicite verificação da bateria antes da
recarga pela rede CITROËN ou por
uma oficina qualificada que verificará
se os componentes internos não
foram danificados e se o contentor
não se encontra fissurado, o que
provocaria um risco de fuga de ácido
tóxico e corrosivo.
Não inverta as polaridades e utilize
apenas um carregador de 12
V.
Não desligue os terminais com o
motor em funcionamento.
Não recarregue as baterias sem ter
desligado os terminais.
Lave as mãos no fim da operação.
Antes de desligar
Antes de desligar a bateria, deve aguardar
2 minutos após o corte da ignição.
Feche os vidros e as portas antes de desligar
a bateria.
Após voltar a ligar
Após qualquer nova ligação da bateria, ligue a
ignição e aguarde 1 minuto antes de efectuar
o arranque, para permitir a inicialização
dos sistemas electrónicos. No entanto, se
após esta operação subsistirem ligeiras
perturbações, consulte a rede CITROËN ou
uma oficina qualificada.
Com base na rubrica correspondente, deverá
efectuar a reinicialização (consoante a versão):
-

d
a chave de telecomando,
-
d

a(s) cortina(s) eléctrica(s) de ocultação,
-


...
Algumas funcionalidades não estão
disponíveis enquanto a bateria não
atingir um nível de carga suficiente.

227
DS5_pt_Chap08_info-pratiques_ed01-2015

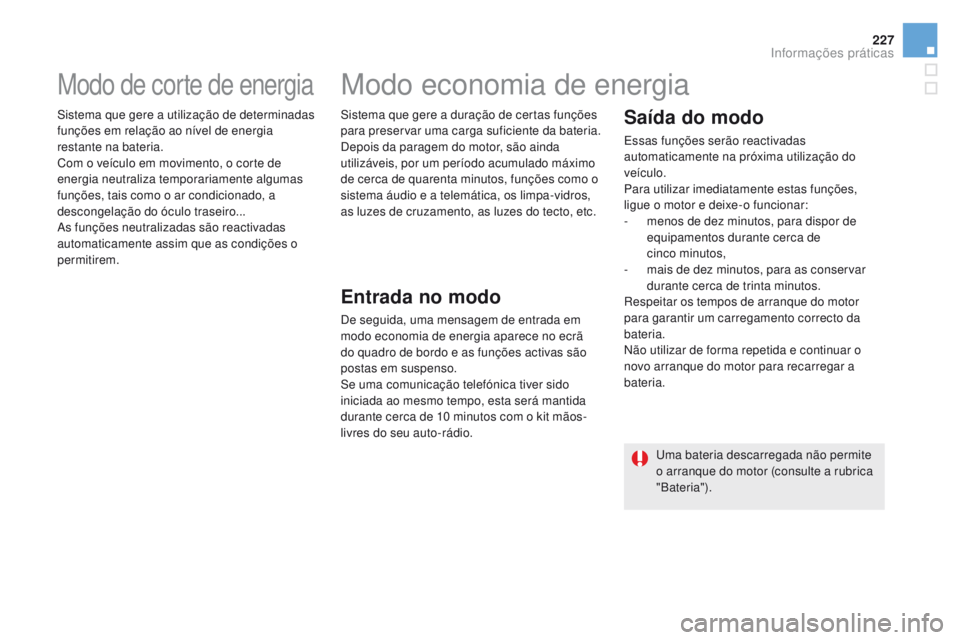

Modo de corte de energia
Sistema que gere a utilização de determinadas
funções em relação ao nível de energia
restante na bateria.
Com o veículo em movimento, o corte de
energia neutraliza temporariamente algumas
funções, tais como o ar condicionado, a
descongelação do óculo traseiro...
As funções neutralizadas são reactivadas
automaticamente assim que as condições o
permitirem.Sistema que gere a duração de certas funções
para preservar uma carga suficiente da bateria.
Depois da paragem do motor, são ainda
utilizáveis, por um período acumulado máximo
de cerca de quarenta minutos, funções como o
sistema áudio e a telemática, os limpa-vidros,
as luzes de cruzamento, as luzes do tecto, etc.
Modo economia de energia
Entrada no modo
De seguida, uma mensagem de entrada em
modo economia de energia aparece no ecrã
do quadro de bordo e as funções activas são
postas em suspenso.
Se uma comunicação telefónica tiver sido
iniciada ao mesmo tempo, esta será mantida
durante cerca de 10
minutos com o kit mãos-
livres do seu auto-rádio.
Saída do modo
Essas funções serão reactivadas
automaticamente na próxima utilização do
veículo.
Para utilizar imediatamente estas funções,
ligue o motor e deixe-o funcionar:
-

m
enos de dez minutos, para dispor de
equipamentos durante cerca de
cinco minutos,
-

m
ais de dez minutos, para as conservar
durante cerca de trinta minutos.
Respeitar os tempos de arranque do motor
para garantir um carregamento correcto da
bateria.
Não utilizar de forma repetida e continuar o
novo arranque do motor para recarregar a
bateria.
Uma bateria descarregada não permite
o arranque do motor (consulte a rubrica
"Bateria").
Informações práticas

DS5_pt_Chap08_info-pratiques_ed01-2015

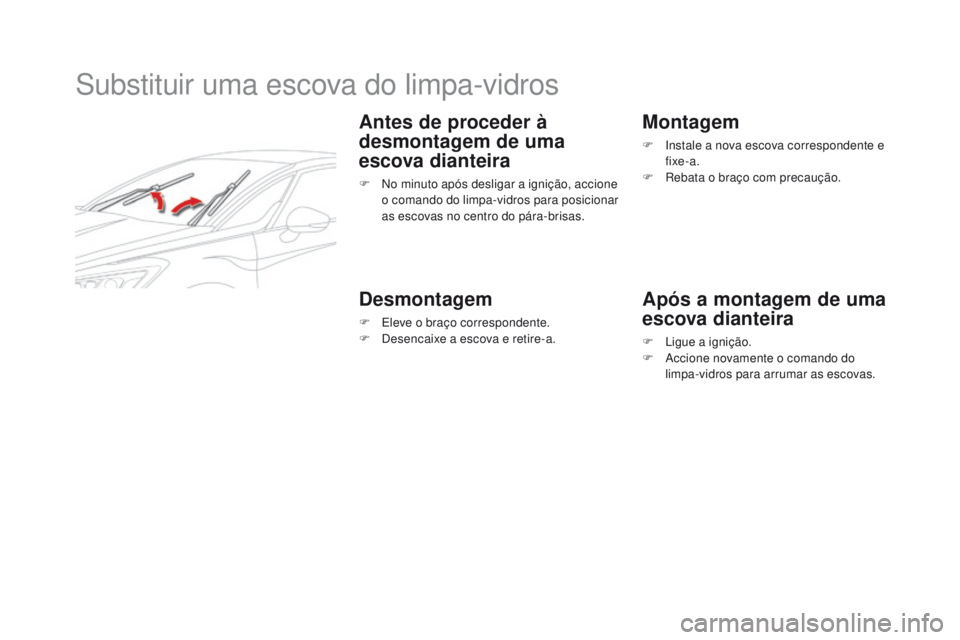

Substituir uma escova do limpa-vidros
Antes de proceder à
desmontagem de uma
escova dianteira
F No minuto após desligar a ignição, accione o comando do limpa-vidros para posicionar
as escovas no centro do pára-brisas.
desmontagem
F Eleve o braço correspondente.
F D esencaixe a escova e retire-a.
Montagem
F Instale a nova escova correspondente e fixe-a.
F

R
ebata o braço com precaução.
Após a montagem de uma
escova dianteira
F Ligue a ignição.
F A ccione novamente o comando do
limpa-vidros para arrumar as escovas.
