ERGONOMIE ET CONFOR
T

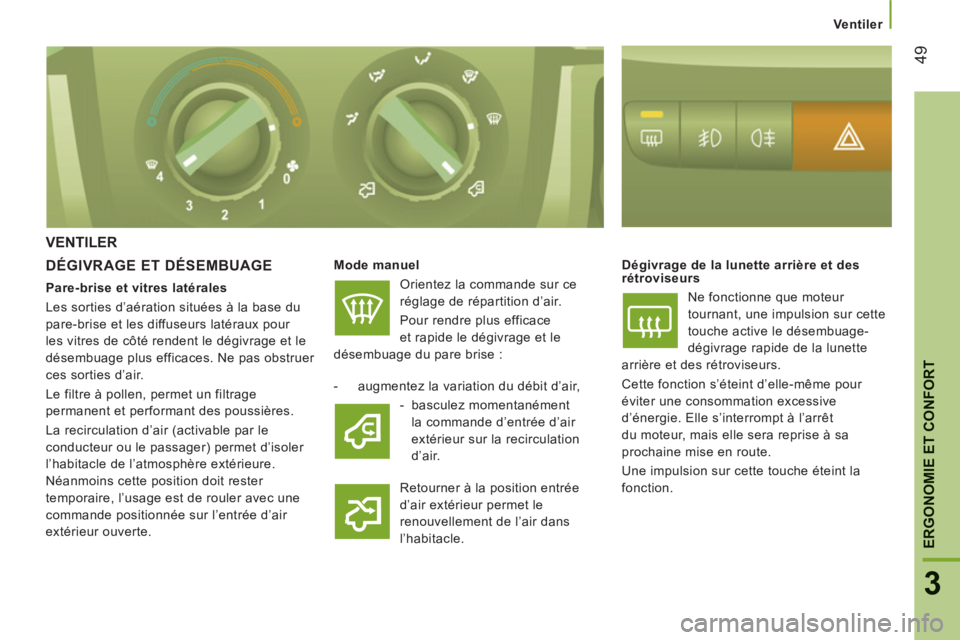

Ventiler
VENTILER
DÉGIVRAGE ET DÉSEMBUAGE
Mode manuel
Orientez la commande sur ce
réglage de répartition d’air.
Pour rendre plus efficace
et rapide le dégivrage et le
désembuage du pare brise :
Dégivrage de la lunette arrière et des
rétroviseurs
Ne fonctionne que moteur
tournant, une impulsion sur cette
touche active le désembuage-
dégivrage rapide de la lunette
arrière et des rétroviseurs.
Cette fonction s’éteint d’elle-même pour
éviter une consommation excessive
d’énergie. Elle s’interrompt à l’arrêt
du moteur, mais elle sera reprise à sa
prochaine mise en route.
Une impulsion sur cette touche éteint la
fonction.


- augmentez la variation du débit d’air,

- basculez momentanément
la commande d’entrée d’air
extérieur sur la recirculation
d’air.
Retourner à la position entrée
d’air extérieur permet le
renouvellement de l’air dans
l’habitacle.
Pare-brise et vitres latérales
Les sorties d’aération situées à la base du
pare-brise et les diffuseurs latéraux pour
les vitres de côté rendent le dégivrage et le
désembuage plus efficaces. Ne pas obstruer
ces sorties d’air.
Le filtre à pollen, permet un filtrage
permanent et performant des poussières.
La recirculation d’air (activable par le
conducteur ou le passager) permet d’isoler
l’habitacle de l’atmosphère extérieure.
Néanmoins cette position doit rester
temporaire, l’usage est de rouler avec une
commande positionnée sur l’entrée d’air
extérieur ouverte.

50

Ventiler

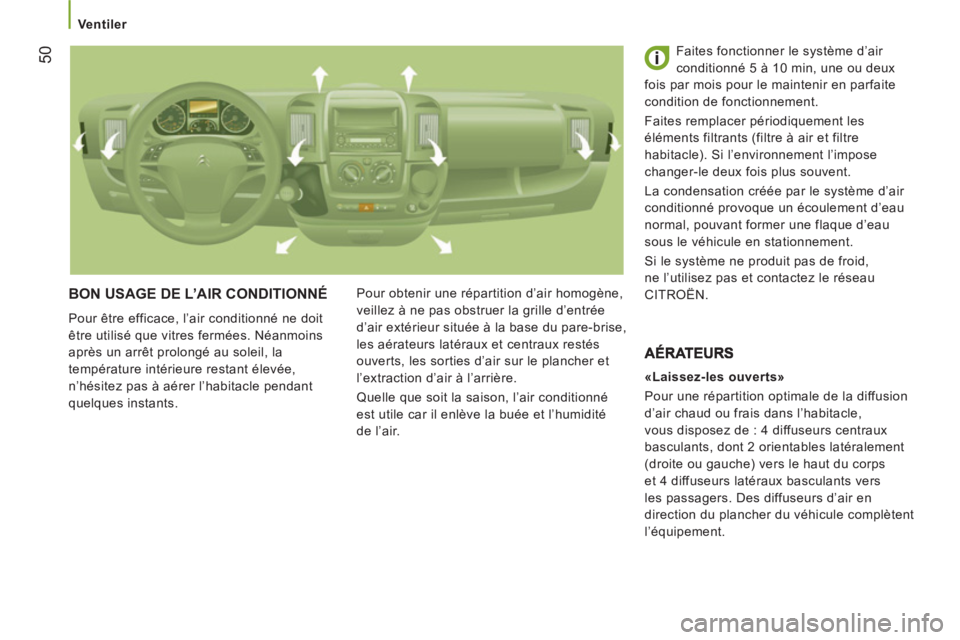

BON USAGE DE L’AIR CONDITIONNÉ

Pour être efficace, l’air conditionné ne doit
être utilisé que vitres fermées. Néanmoins
après un arrêt prolongé au soleil, la
température intérieure restant élevée,
n’hésitez pas à aérer l’habitacle pendant
quelques instants. Pour obtenir une répartition d’air homogène,
veillez à ne pas obstruer la grille d’entrée
d’air extérieur située à la base du pare-brise,
les aérateurs latéraux et centraux restés
ouverts, les sorties d’air sur le plancher et
l’extraction d’air à l’arrière.
Quelle que soit la saison, l’air conditionné
est utile car il enlève la buée et l’humidité
de l’air. Faites fonctionner le système d’air
conditionné 5 à 10 min, une ou deux
fois par mois pour le maintenir en parfaite
condition de fonctionnement.
Faites remplacer périodiquement les
éléments filtrants (filtre à air et filtre
habitacle). Si l’environnement l’impose
changer-le deux fois plus souvent.
La condensation créée par le système d’air
conditionné provoque un écoulement d’eau
normal, pouvant former une flaque d’eau
sous le véhicule en stationnement.
Si le système ne produit pas de froid,
ne l’utilisez pas et contactez le réseau
CITROËN.

«Laissez-les ouverts»
Pour une répartition optimale de la diffusion
d’air chaud ou frais dans l’habitacle,
vous disposez de : 4 diffuseurs centraux
basculants, dont 2 orientables latéralement
(droite ou gauche) vers le haut du corps
et 4 diffuseurs latéraux basculants vers
les passagers. Des diffuseurs d’air en
direction du plancher du véhicule complètent
l’équipement.

51
3
ERGONOMIE ET CONFOR
T
Ventiler

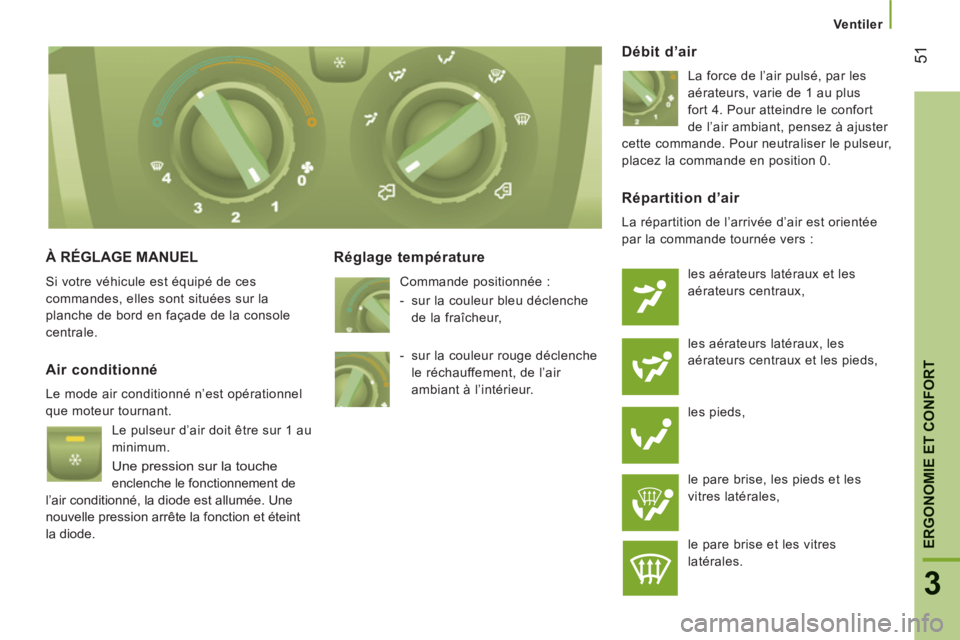

À RÉGLAGE MANUEL
Si votre véhicule est équipé de ces
commandes, elles sont situées sur la
planche de bord en façade de la console
centrale.

Réglage température

Commande positionnée :


- sur la couleur bleu déclenche
de la fraîcheur,
Débit d’air
La force de l’air pulsé, par les
aérateurs, varie de 1 au plus
fort 4. Pour atteindre le confort
de l’air ambiant, pensez à ajuster
cette commande. Pour neutraliser le pulseur,
placez la commande en position 0.
Air conditionné

Le mode air conditionné n’est opérationnel
que moteur tournant.
Le pulseur d’air doit être sur 1 au
minimum.
Une pression sur la touche
enclenche le fonctionnement de
l’air
conditionné, la diode est allumée. Une
nouvelle pression arrête la fonction et éteint
la diode.
Répartition d’air

La répartition de l’arrivée d’air est orientée
par la commande tournée vers :
les aérateurs latéraux et les
aérateurs centraux,
les aérateurs latéraux, les
aérateurs centraux et les pieds,
les pieds,
le pare brise, les pieds et les
vitres latérales,
le pare brise et les vitres
latérales.
- sur la couleur rouge déclenche
le réchauffement, de l’air
ambiant à l’intérieur.

Ventiler

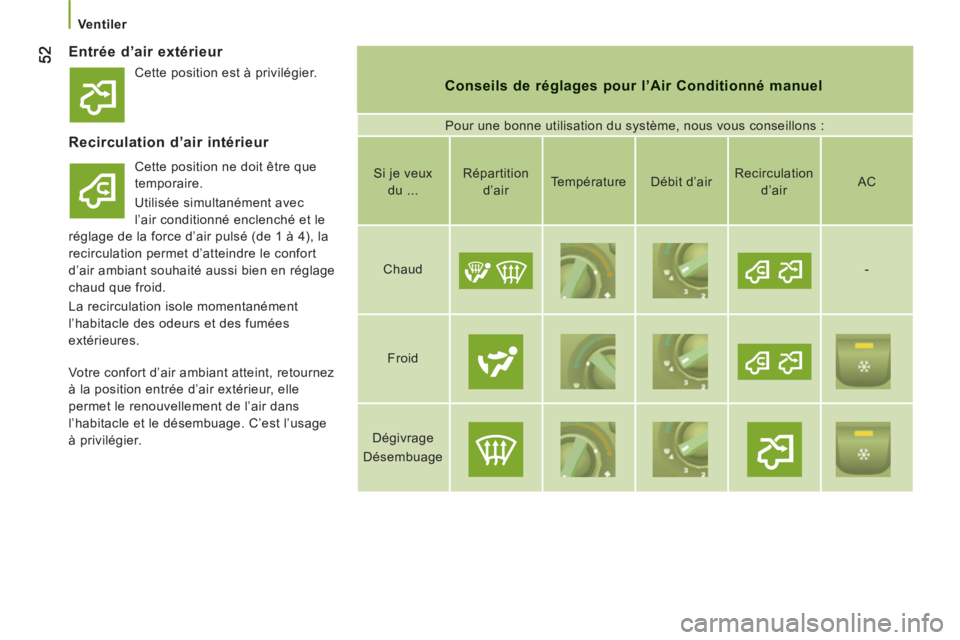

Entrée d’air extérieur

Conseils de réglages pour l’Air Conditionné manuel

Pour une bonne utilisation du système, nous vous conseillons :


Recirculation d’air intérieur

Cette position ne doit être que
temporaire.
Utilisée simultanément avec
l’air conditionné enclenché et le
réglage de la force d’air pulsé (de 1 à 4), la
recirculation permet d’atteindre le confort
d’air ambiant souhaité aussi bien en réglage
chaud que froid.
La recirculation isole momentanément
l’habitacle des odeurs et des fumées
extérieures.
Si je veux
du ...
Répartition
d’air
Température
Débit d’air
Recirculation
d’air


AC

Chaud













-

Froid














Dégivrage
Désembuage












Votre confort d’air ambiant atteint, retournez
à la position entrée d’air extérieur, elle
permet le renouvellement de l’air dans
l’habitacle et le désembuage. C’est l’usage
à privilégier. Cette position est à privilégier.

53
3
ERGONOMIE ET CONFOR
T
Ventiler

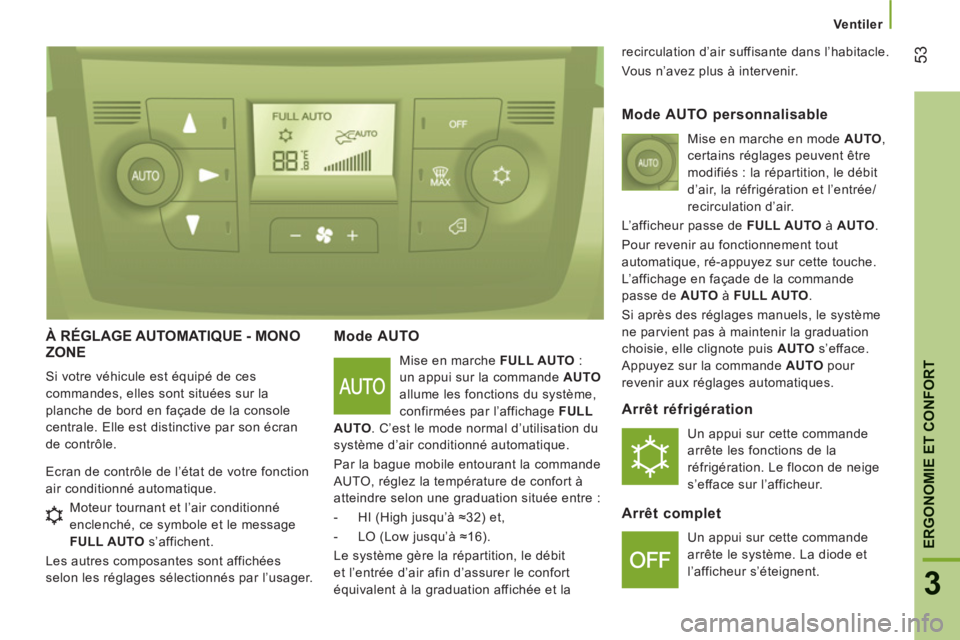

À RÉGLAGE AUTOMATIQUE - MONO
ZONE
Si votre véhicule est équipé de ces
commandes, elles sont situées sur la
planche de bord en façade de la console
centrale. Elle est distinctive par son écran
de contrôle.

Mode AUTO

Mise en marche FULL AUTO
:
un appui sur la commande AUTO

allume les fonctions du système,
confirmées par l’affichage FULL
AUTO
. C’est le mode normal d’utilisation du
système d’air conditionné automatique.
Par la bague mobile entourant la commande
AUTO, réglez la température de confort à
atteindre selon une graduation située entre :


- HI (High jusqu’à ≈32) et,

- LO (Low jusqu’à ≈16).
Le système gère la répartition, le débit
et l’entrée d’air afin d’assurer le confort
équivalent à la graduation affichée et la recirculation d’air suffisante dans l’habitacle.
Vous n’avez plus à intervenir.
Ecran de contrôle de l’état de votre fonction
air conditionné automatique.
Moteur tournant et l’air conditionné
enclenché, ce symbole et le message
FULL AUTO
s’affichent.
Les autres composantes sont affichées
selon les réglages sélectionnés par l’usager.
Mode AUTO personnalisable
Mise en marche en mode AUTO
,
certains réglages peuvent être
modifiés : la répartition, le débit
d’air, la réfrigération et l’entrée/
recirculation d’air.
L’afficheur passe de FULL AUTO
à AUTO
.
Pour revenir au fonctionnement tout
automatique, ré-appuyez sur cette touche.
L’affichage en façade de la commande
passe de AUTO
à FULL AUTO
.
Si après des réglages manuels, le système
ne parvient pas à maintenir la graduation
choisie, elle clignote puis AUTO
s’efface.
Appuyez sur la commande AUTO
pour
revenir aux réglages automatiques.
Arrêt réfrigération

Un appui sur cette commande
arrête les fonctions de la
réfrigération. Le flocon de neige
s’efface sur l’afficheur.
Arrêt complet

Un appui sur cette commande
arrête le système. La diode et
l’afficheur s’éteignent.

54

Ventiler

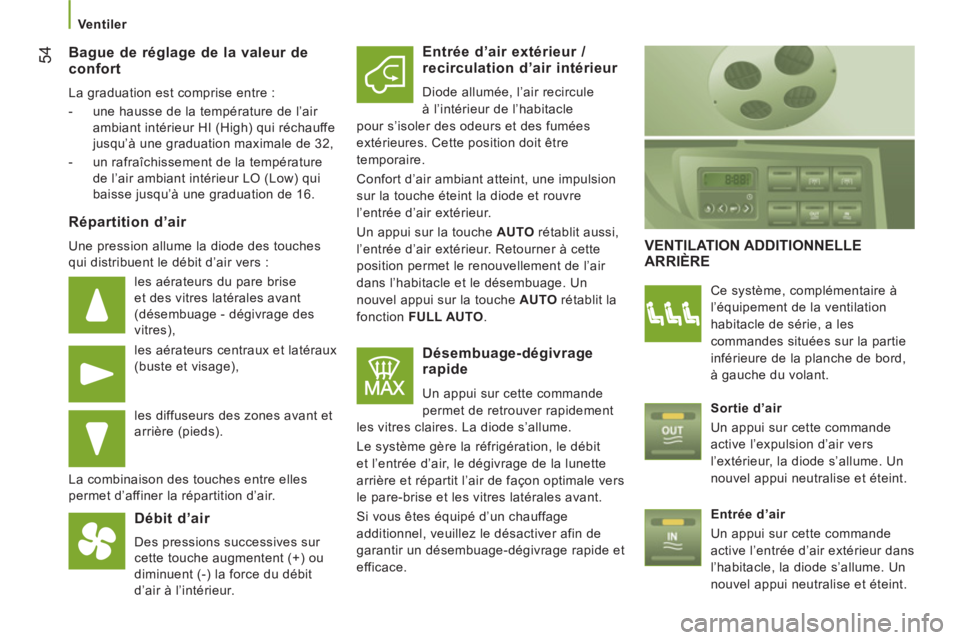

Bague de réglage de la valeur de confort

La graduation est comprise entre :


- une hausse de la température de l’air
ambiant intérieur HI (High) qui réchauffe
jusqu’à une graduation maximale de 32,

- un rafraîchissement de la température
de l’air ambiant intérieur LO (Low) qui
baisse jusqu’à une graduation de 16.



Répartition d’air

Une pression allume la diode des touches
qui distribuent le débit d’air vers :
les aérateurs du pare brise
et des vitres latérales avant
(désembuage - dégivrage des
vitres),
les aérateurs centraux et latéraux
(buste et visage),
les diffuseurs des zones avant et
arrière (pieds).
La combinaison des touches entre elles
permet d’affiner la répartition d’air.


Débit d’air

Des pressions successives sur
cette touche augmentent (+) ou
diminuent (-) la force du débit
d’air à l’intérieur.
Entrée d’air extérieur / recirculation d’air intérieur

Diode allumée, l’air recircule
à l’intérieur de l’habitacle
pour s’isoler des odeurs et des fumées
extérieures. Cette position doit être
temporaire.
Confort d’air ambiant atteint, une impulsion
sur la touche éteint la diode et rouvre
l’entrée d’air extérieur.
Un appui sur la touche AUTO
rétablit aussi,
l’entrée d’air extérieur. Retourner à cette
position permet le renouvellement de l’air
dans l’habitacle et le désembuage. Un
nouvel appui sur la touche AUTO
rétablit la
fonction FULL AUTO
.
Désembuage-dégivrage rapide

Un appui sur cette commande
permet de retrouver rapidement
les vitres claires. La diode s’allume.
Le système gère la réfrigération, le débit
et l’entrée d’air, le dégivrage de la lunette
arrière et répartit l’air de façon optimale vers
le pare-brise et les vitres latérales avant.
Si vous êtes équipé d’un chauffage
additionnel, veuillez le désactiver afin de
garantir un désembuage-dégivrage rapide et
efficace.
VENTILATION ADDITIONNELLEARRIÈRE


Ce système, complémentaire à
l’équipement de la ventilation
habitacle de série, a les
commandes situées sur la partie
inférieure de la planche de bord,
à gauche du volant.

Sortie d’air
Un appui sur cette commande
active l’expulsion d’air vers
l’extérieur, la diode s’allume. Un
nouvel appui neutralise et éteint.

Entrée d’air
Un appui sur cette commande
active l’entrée d’air extérieur dans
l’habitacle, la diode s’allume. Un
nouvel appui neutralise et éteint.

55
3
ERGONOMIE ET CONFOR
T
Ventiler

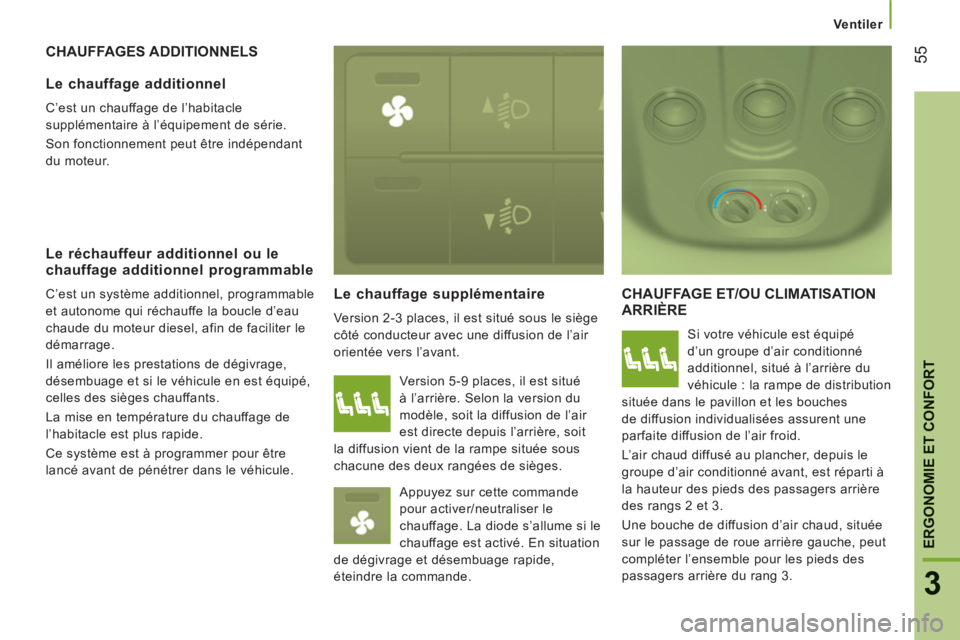

CHAUFFAGES ADDITIONNELS

Le chauffa
ge supplémentaire

Version 2-3 places, il est situé sous le siège
côté conducteur avec une diffusion de l’air
orientée vers l’avant.
CHAUFFAGE ET/OU CLIMATISATIONARRIÈRE
Si votre véhicule est équipé
d’un groupe d’air conditionné
additionnel, situé à l’arrière du
véhicule : la rampe de distribution
située dans le pavillon et les bouches
de diffusion individualisées assurent une
parfaite diffusion de l’air froid.
L’air chaud diffusé au plancher, depuis le
groupe d’air conditionné avant, est réparti à
la hauteur des pieds des passagers arrière
des rangs 2 et 3.
Une bouche de diffusion d’air chaud, située
sur le passage de roue arrière gauche, peut
compléter l’ensemble pour les pieds des
passagers arrière du rang 3.
Le chauffage additionnel
C’est un chauffage de l’habitacle
supplémentaire à l’équipement de série.
Son fonctionnement peut être indépendant
du moteur.
Le réchauffeur additionnel ou lechauffage additionnel programmable

C’est un système additionnel, programmable
et autonome qui réchauffe la boucle d’eau
chaude du moteur diesel, afin de faciliter le
démarrage.
Il améliore les prestations de dégivrage,
désembuage et si le véhicule en est équipé,
celles des sièges chauffants.
La mise en température du chauffage de
l’habitacle est plus rapide.
Ce système est à programmer pour être
lancé avant de pénétrer dans le véhicule. Version 5-9 places, il est situé
à l’arrière. Selon la version du
modèle, soit la diffusion de l’air
est directe depuis l’arrière, soit
la diffusion vient de la rampe située sous
chacune des deux rangées de sièges.
Appuyez sur cette commande
pour activer/neutraliser le
chauffage. La diode s’allume si le
chauffage est activé. En situation
de dégivrage et désembuage rapide,
éteindre la commande.

56

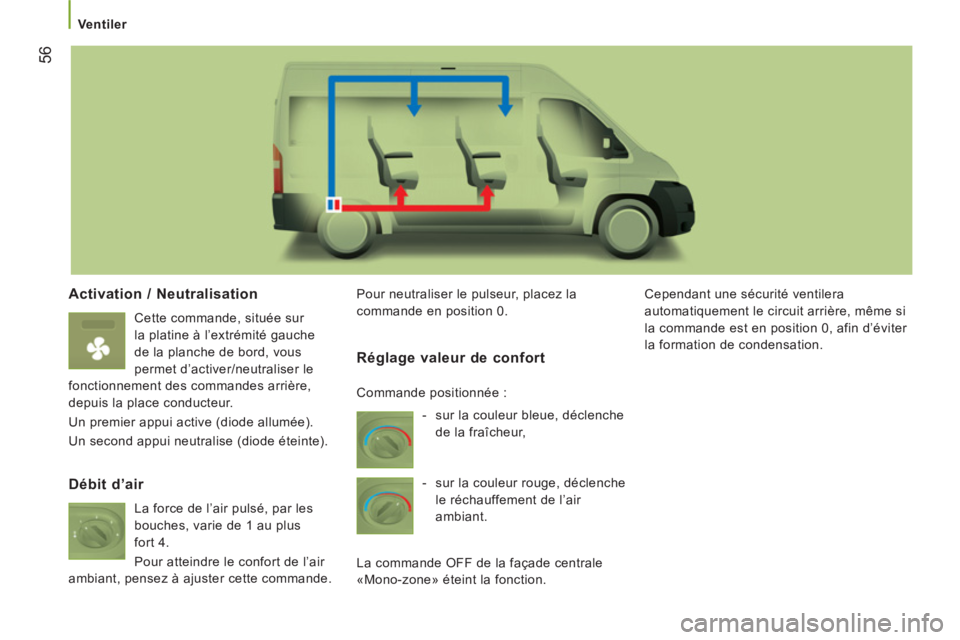

Ventiler


Activation / Neutralisation

Cette commande, située sur
la platine à l’extrémité gauche
de la planche de bord, vous
permet d’activer/neutraliser le
fonctionnement des commandes arrière,
depuis la place conducteur.
Un premier appui active (diode allumée).
Un second appui neutralise (diode éteinte). Pour neutraliser le pulseur, placez la
commande en position 0. Cependant une sécurité ventilera
automatiquement le circuit arrière, même si
la commande est en position 0, afin d’éviter
la formation de condensation.


Débit d’air

La force de l’air pulsé, par les
bouches, varie de 1 au plus
fort 4.
Pour atteindre le confort de l’air
ambiant, pensez à ajuster cette commande.
Réglage valeur de confort


- sur la couleur bleue, déclenche
de la fraîcheur,

- sur la couleur rouge, déclenche
le réchauffement de l’air
ambiant.
La commande OFF de la façade centrale
«Mono-zone» éteint la fonction. Commande positionnée :

3
ERGONOMIE ET CONFOR
T
Ventiler
CHAUFFAGE ADDITIONNELPROGRAMMABLE
Si votre véhicule est équipé d’un
chauffage autonome programmable : il met
progressivement le moteur à une bonne
température pour faciliter son démarrage. Une horloge intégrée permet de programmer
l’heure de son déclenchement. Le
réchauffement de l’habitacle sera plus
rapide. Témoin du cycle de chauffage


Programmateur numérique

La façade du système de chauffage
programmable est située en bas à gauche
de la planche de bord. Éclairage de l’écran
Affichage du numéro de
programme sélectionné
Touche d’affichage de l’heure
Touches de réglage de l’heure
Sélection du programme
mémorisé
Touche d’allumage immédiat du
chauffage
Témoin de réglage et lecture de
l’heure

58

Ventiler

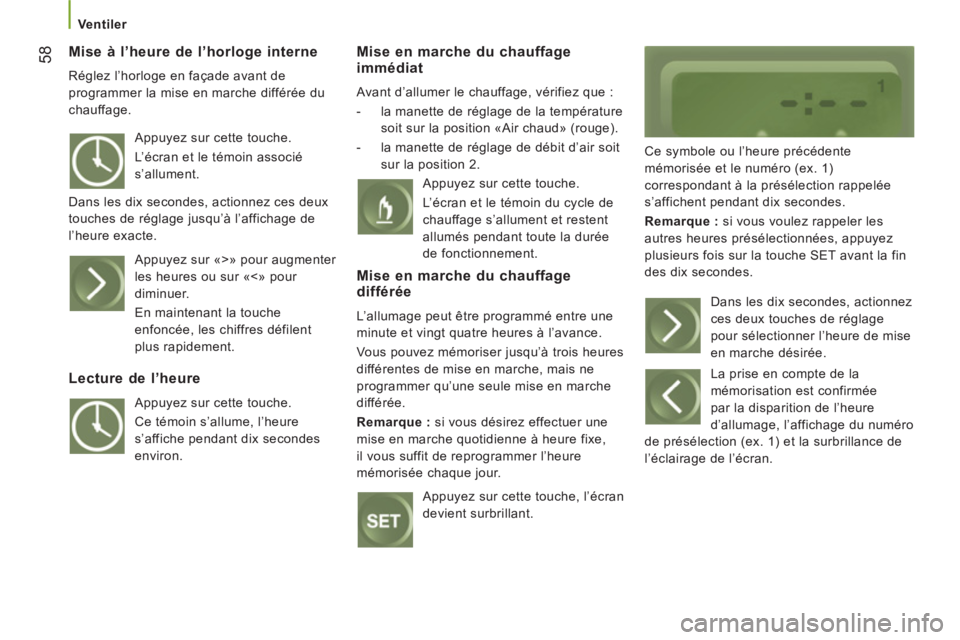

Mise à l’heure de l’horloge interne

Réglez l’horloge en façade avant de
programmer la mise en marche différée du
chauffage.
Mise en marche du chauffage immédiat
Avant d’allumer le chauffage, vérifiez que :


- la manette de réglage de la température
soit sur la position «Air chaud» (rouge).

- la manette de réglage de débit d’air soit
sur la position 2. Ce symbole ou l’heure précédente
mémorisée et le numéro (ex. 1)
correspondant à la présélection rappelée
s’affichent pendant dix secondes.

Remarque :
si vous voulez rappeler les
autres heures présélectionnées, appuyez
plusieurs fois sur la touche SET avant la fin
des dix secondes. Appuyez sur cette touche.
L’écran et le témoin associé
s’allument.
Dans les dix secondes, actionnez ces deux
touches de réglage jusqu’à l’affichage de
l’heure exacte.
Appuyez sur «>» pour augmenter
les heures ou sur «<» pour
diminuer.
En maintenant la touche
enfoncée, les chiffres défilent
plus rapidement.


Lecture de l’heure

Appuyez sur cette touche.
Ce témoin s’allume, l’heure
s’affiche pendant dix secondes
environ. Appuyez sur cette touche.
L’écran et le témoin du cycle de
chauffage s’allument et restent
allumés pendant toute la durée
de fonctionnement.
Mise en marche du chauffage différée

L’allumage peut être programmé entre une
minute et vingt quatre heures à l’avance.
Vous pouvez mémoriser jusqu’à trois heures
différentes de mise en marche, mais ne
programmer qu’une seule mise en marche
différée.

Remarque :
si vous désirez effectuer une
mise en marche quotidienne à heure fixe,
il vous suffit de reprogrammer l’heure
mémorisée chaque jour.
Appuyez sur cette touche, l’écran
devient surbrillant. Dans les dix secondes, actionnez
ces deux touches de réglage
pour sélectionner l’heure de mise
en marche désirée.
La prise en compte de la
mémorisation est confirmée
par la disparition de l’heure
d’allumage, l’affichage du numéro
de présélection (ex. 1) et la surbrillance de
l’éclairage de l’écran.
