ERGONOMIE ET CONFOR
T
Ventiler

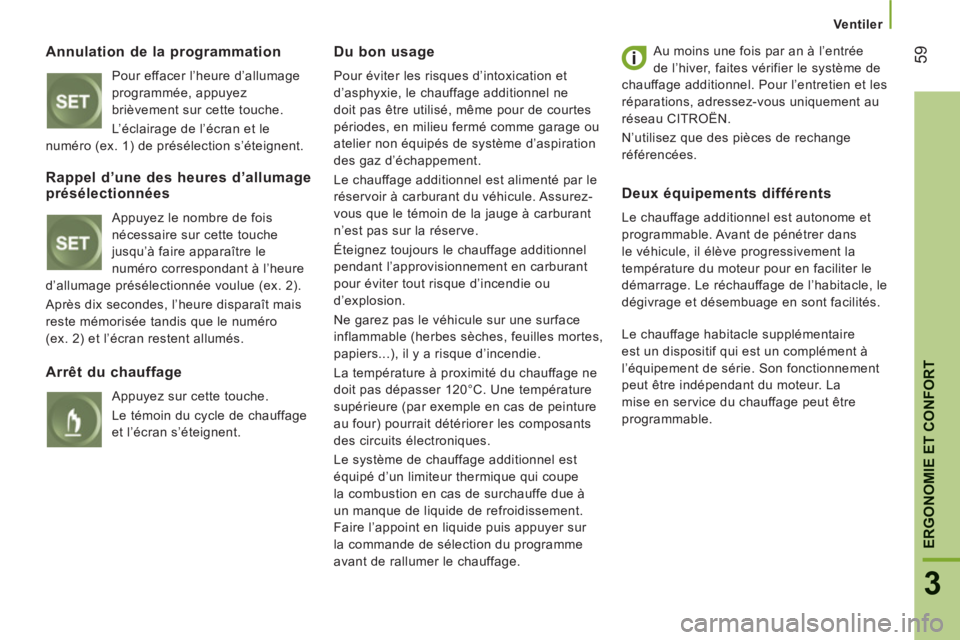

Annulation de la programmation
Pour effacer l’heure d’allumage
programmée, appuyez
brièvement sur cette touche.
L’éclairage de l’écran et le
numéro (ex. 1) de présélection s’éteignent.

Du bon usage

Pour éviter les risques d’intoxication et
d’asphyxie, le chauffage additionnel ne
doit pas être utilisé, même pour de courtes
périodes, en milieu fermé comme garage ou
atelier non équipés de système d’aspiration
des gaz d’échappement.
Le chauffage additionnel est alimenté par le
réservoir à carburant du véhicule. Assurez-
vous que le témoin de la jauge à carburant
n’est pas sur la réserve.
Éteignez toujours le chauffage additionnel
pendant l’approvisionnement en carburant
pour éviter tout risque d’incendie ou
d’explosion.
Ne garez pas le véhicule sur une surface
inflammable (herbes sèches, feuilles mortes,
papiers...), il y a risque d’incendie.
La température à proximité du chauffage ne
doit pas dépasser 120°C. Une température
supérieure (par exemple en cas de peinture
au four) pourrait détériorer les composants
des circuits électroniques.
Le système de chauffage additionnel est
équipé d’un limiteur thermique qui coupe
la combustion en cas de surchauffe due à
un manque de liquide de refroidissement.
Faire l’appoint en liquide puis appuyer sur
la commande de sélection du programme
avant de rallumer le chauffage. Au moins une fois par an à l’entrée
de l’hiver, faites vérifier le système de
chauffage additionnel. Pour l’entretien et les
réparations, adressez-vous uniquement au
réseau CITROËN.
N’utilisez que des pièces de rechange
référencées.
Rappel d’une des heures d’allumage présélectionnées

Appuyez le nombre de fois
nécessaire sur cette touche
jusqu’à faire apparaître le
numéro correspondant à l’heure
d’allumage présélectionnée voulue (ex. 2).
Après dix secondes, l’heure disparaît mais
reste mémorisée tandis que le numéro
(ex. 2) et l’écran restent allumés.
Arrêt du chauffage

Appuyez sur cette touche.
Le témoin du cycle de chauffage
et l’écran s’éteignent.
Deux équipements différents

Le chauffage additionnel est autonome et
programmable. Avant de pénétrer dans
le véhicule, il élève progressivement la
température du moteur pour en faciliter le
démarrage. Le réchauffage de l’habitacle, le
dégivrage et désembuage en sont facilités.
Le chauffage habitacle supplémentaire
est un dispositif qui est un complément à
l’équipement de série. Son fonctionnement
peut être indépendant du moteur. La
mise en service du chauffage peut être
programmable.

Sièges

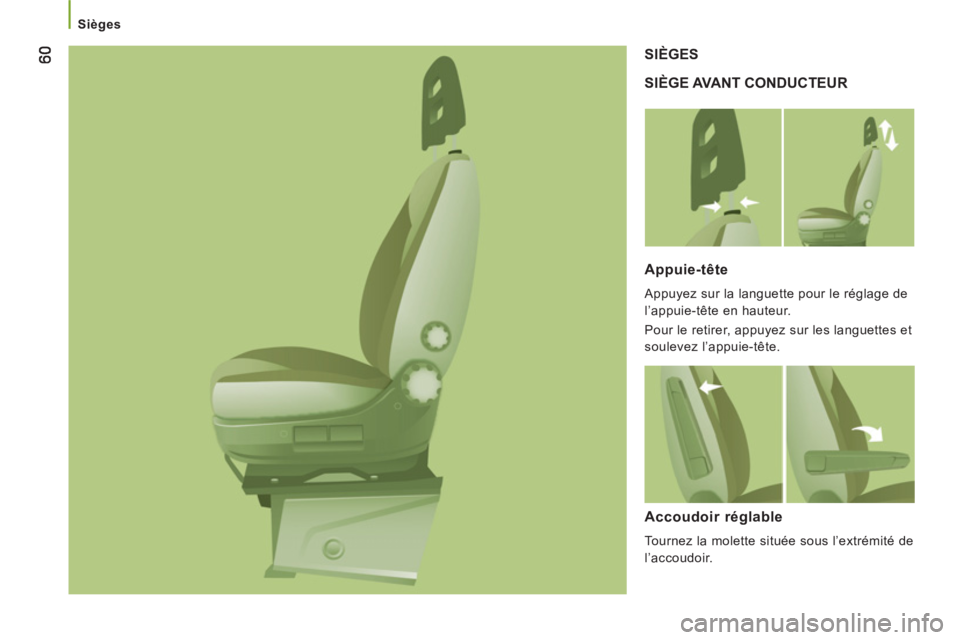

SIÈGE AVANT CONDUCTEUR SIÈGES

A
ppuie-tête

Appuyez sur la languette pour le réglage de
l
’appuie-tête en hauteur.
Pour le retirer, appu
yez sur les languettes et
soulevez l’appuie-tête.


Accoudoir réglable

Tournez la molette située sous l’extrémité de
l
’accoudoir.

61
3
ERGONOMIE ET CONFOR
T
Sièges
Maintien lombaire
To urnez la molette.


Réglage de l’assise en hauteur

Soulevez la poignée 1
pour monter
ou descendre l
’avant du siège.
Soulevez la poi
gnée 2
pour monter
ou descendre l
’arrière du siège.
Siège chauffant
Cette commande permet d’allumer ou
d’éteindre le siè
ge chauffant.
Siège à amortissement variable
Si votre siège est équipé, tournez la molette
pour ajuster l’amortissement en fonction du
poids du conducteur.
Inclinaison du dossier
Tournez la molette pour régler l’inclinaison
du dossier.


Longitudinal
Soulevez la barre de commande, située
sous l’assise, et réglez dans la position
v
oulue. Siège pivotant
Si votre siège est équipé, appuyez sur la
commande pour faire pivoter le siège de 180°.

62


Sièges

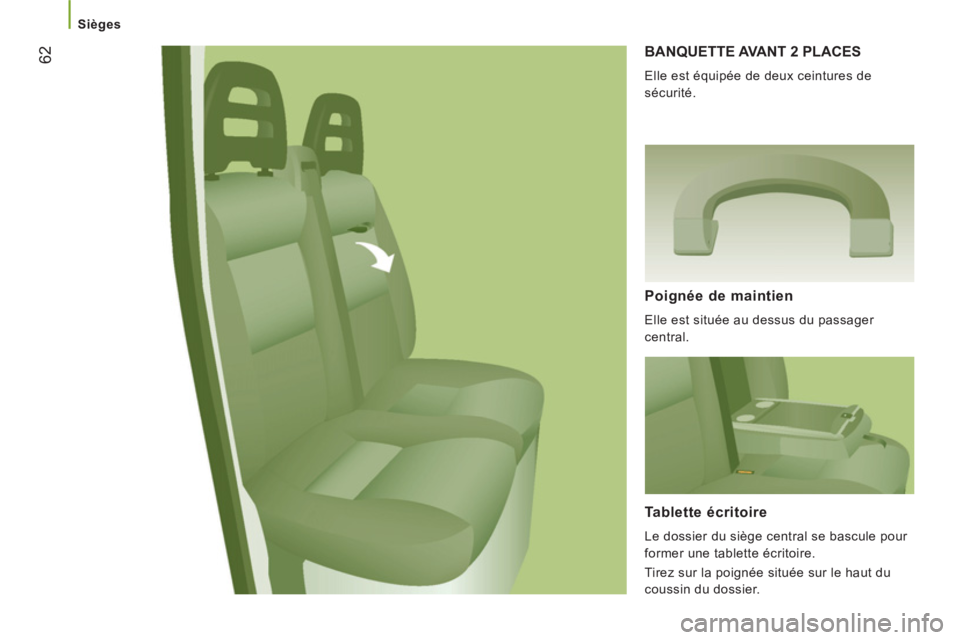

BANQUETTE AVANT 2 PLACES

Elle est équipée de deux ceintures de
sécurité.

Poignée de maintien

Elle est située au dessus du passager
central.


Tablette écritoire

Le dossier du siège central se bascule pour
former une tablette écritoire.
Tirez sur la poignée située sur le haut du
coussin du dossier.

63
3
ERGONOMIE ET CONFOR
T
Sièges

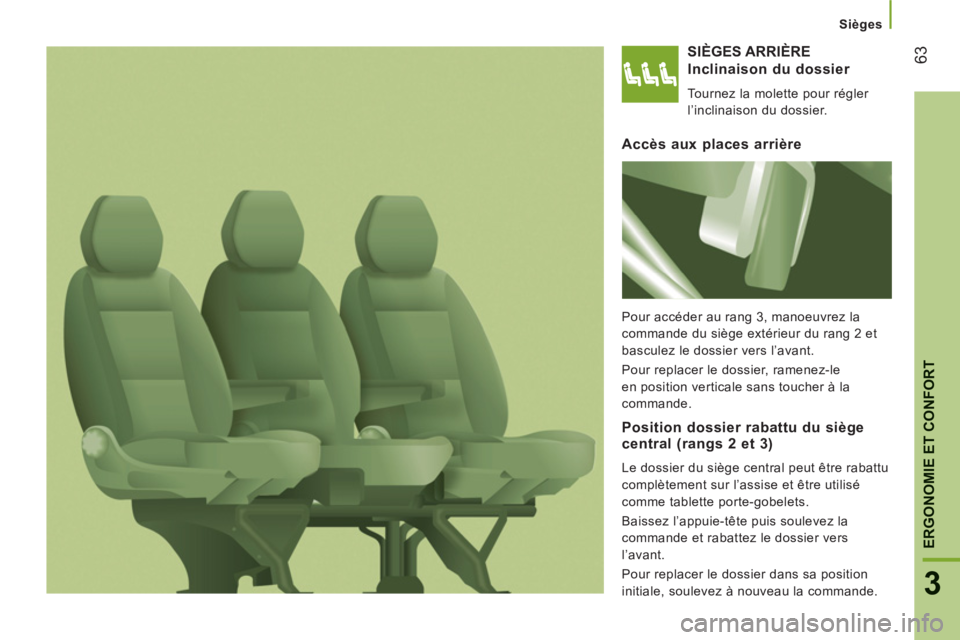

SIÈGES ARRIÈRE
Inclinaison du dossier
Tournez la molette pour régler
l’inclinaison du dossier.
Accès aux places arrière

Pour accéder au rang 3, manoeuvrez la
commande du siège extérieur du rang 2 et
basculez le dossier vers l’avant.
Pour replacer le dossier, ramenez-le
en position verticale sans toucher à la
commande.
Position dossier rabattu du siège central (rangs 2 et 3)

Le dossier du siège central peut être rabattu
complètement sur l’assise et être utilisé
comme tablette porte-gobelets.
Baissez l’appuie-tête puis soulevez la
commande et rabattez le dossier vers
l’avant.
Pour replacer le dossier dans sa position
initiale, soulevez à nouveau la commande.

64


Sièges

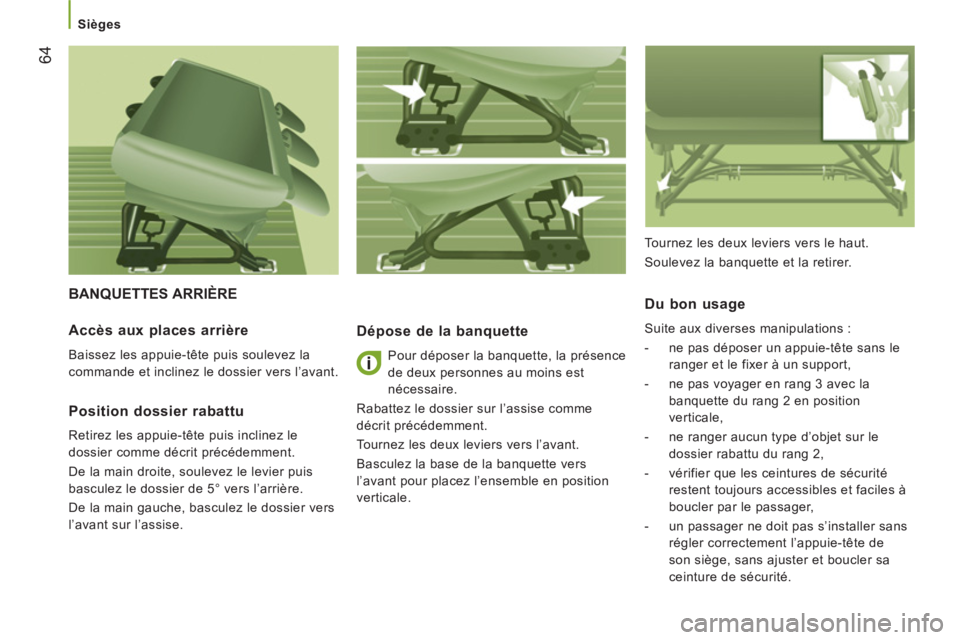

BANQUETTES ARRIÈRE
Dé
pose de la banquette

Pour déposer la banquette, la présence
de deux personnes au moins est
nécessaire.
Rabattez le dossier sur l’assise comme
décrit précédemment.
Tournez les deux leviers vers l’avant.
Basculez la base de la banquette vers
l’avant pour placez l’ensemble en position
verticale.

Du bon usage

Suite aux diverses manipulations :


- ne pas déposer un appuie-tête sans le
ranger et le fixer à un support,

- ne pas voyager en rang 3 avec la
banquette du rang 2 en position
verticale,

- ne ranger aucun type d’objet sur le
dossier rabattu du rang 2,

- vérifier que les ceintures de sécurité
restent toujours accessibles et faciles à
boucler par le passager,

- un passager ne doit pas s’installer sans
régler correctement l’appuie-tête de
son siège, sans ajuster et boucler sa
ceinture de sécurité.


Accès aux places arrière

Baissez les appuie-tête puis soulevez la
commande et inclinez le dossier vers l’avant.

Position dossier rabattu

Retirez les appuie-tête puis inclinez le
dossier comme décrit précédemment.
De la main droite, soulevez le levier puis
basculez le dossier de 5° vers l’arrière.
De la main gauche, basculez le dossier vers
l’avant sur l’assise. Tournez les deux leviers vers le haut.
Soulevez la banquette et la retirer.

65
3
ERGONOMIE ET CONFOR
T
Sièges

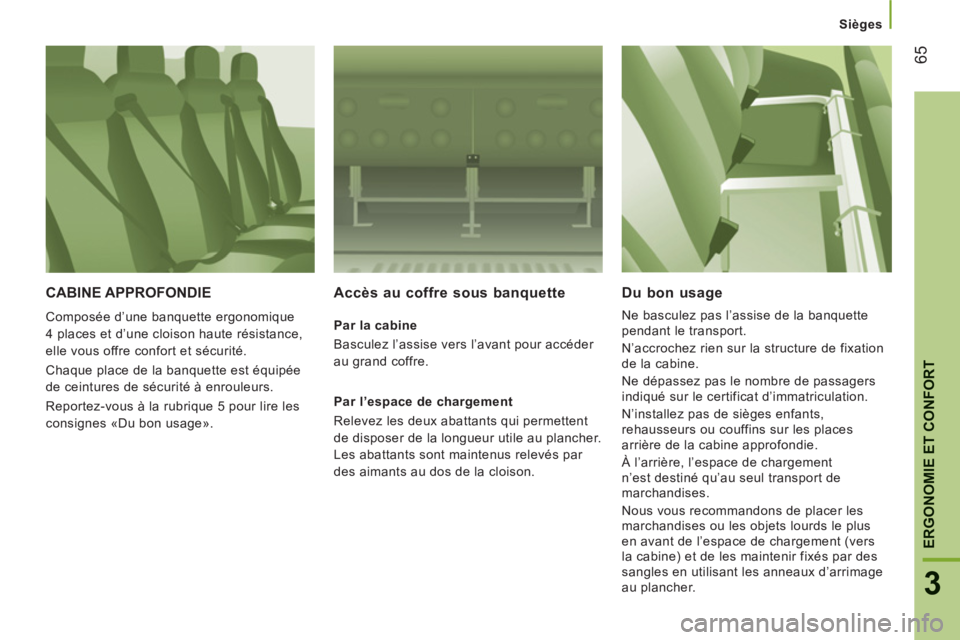

CABINE APPROFONDIE
Composée d’une banquette ergonomique
4
places et d’une cloison haute résistance,
elle vous offre confort et sécurité.
Cha
que place de la banquette est équipée
de ceintures de sécurité à enrouleurs.
Reportez-vous à la rubrique 5 pour lire les
consignes «Du bon usage».

Accès au coffre sous banquette


Par la cabine
Basculez l
’assise vers l’avant pour accéder
au
grand coffre.

Par l’espace de chargement

Relevez les deux abattants qui permettent
de disposer de la lon
gueur utile au plancher.
Les abattants sont maintenus relevés
par
des aimants au dos de la cloison.
Du bon usage
Ne basculez pas l’assise de la banquette
pendant le transport.
N’
accrochez rien sur la structure de fixation de la cabine.
Ne dépassez pas le nombre de passa
gers
indiqué sur le certificat d’immatriculation.
N’installez pas de siè
ges enfants,
rehausseurs ou couffins sur les places arrière de la cabine approfondie.
À l’arrière, l’espace de char
gement
n’est destiné qu’au seul transport de
marchandises.
Nous vous recommandons de placer les
marchandises ou les ob
jets lourds le plusen avant de l’espace de chargement (versla cabine) et de les maintenir fixés par des
sangles en utilisant les anneaux d’arrimageau plancher.

66

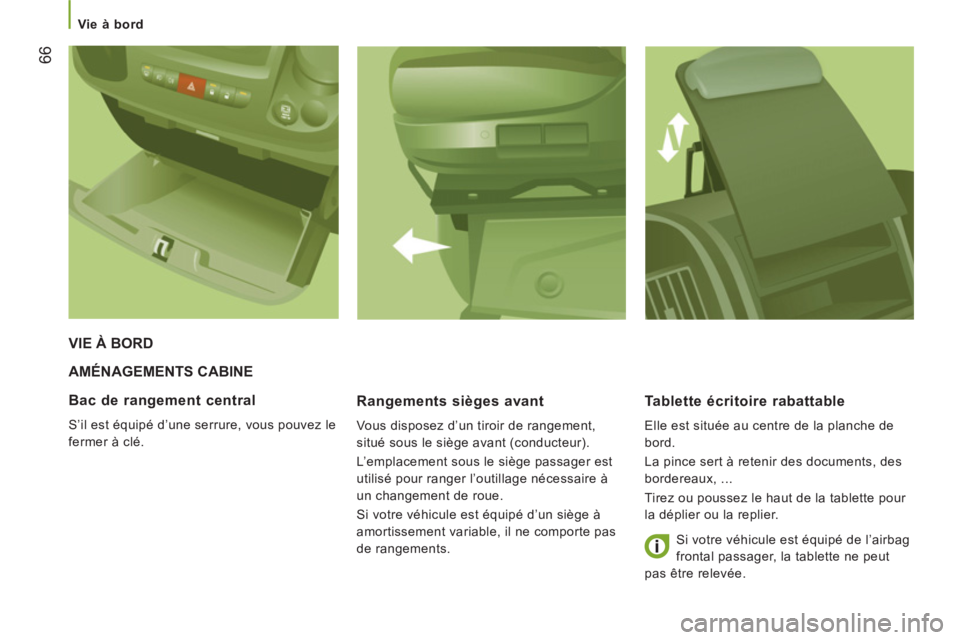

Vie à bord

AMÉNAGEMENTS CABINE
Ran
gements sièges avant
Vous disposez d’un tiroir de rangement,
situé sous le siège avant (conducteur).
L’emplacement sous le siège passager est
utilisé pour ranger l’outillage nécessaire à
un changement de roue.
Si votre véhicule est équipé d’un siège à
amortissement variable, il ne comporte pas
de rangements.


Tablette écritoire rabattable

Elle est située au centre de la planche de
bord.
La pince sert à retenir des documents, des
bordereaux, ...
Tirez ou poussez le haut de la tablette pour
la déplier ou la replier.
VIE À BORD

Bac de rangement central

S’il est équipé d’une serrure, vous pouvez le
fermer à clé.
Si votre véhicule est équipé de l’airbag
frontal passager, la tablette ne peut
pas être relevée.

67
3
ERGONOMIE ET CONFOR
T
Vie à bord

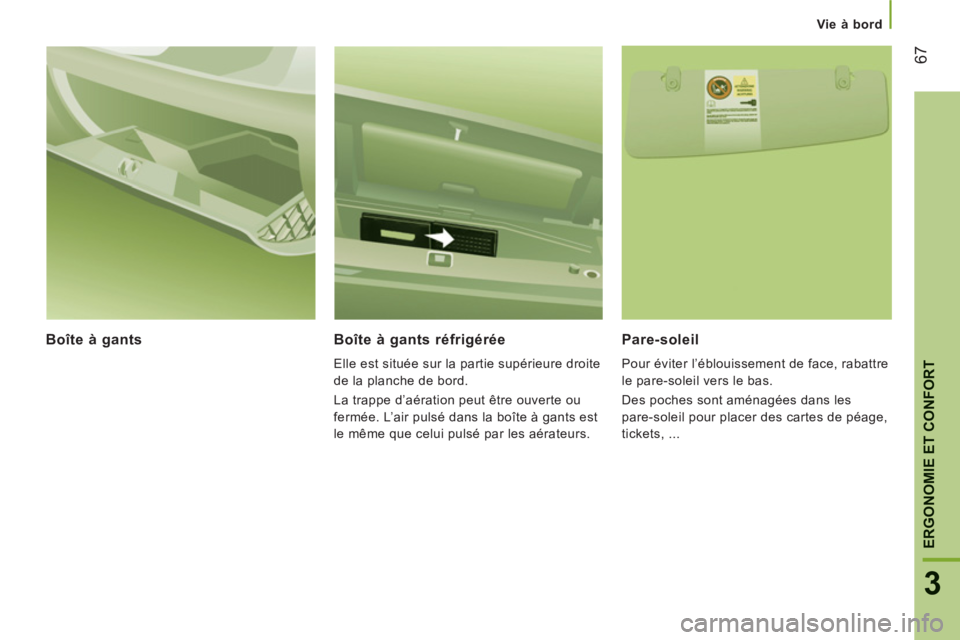

Boîte à gants
Boîte à gants réfrigérée

Elle est située sur la partie supérieure droite
de la planche de bord.
La trappe d’aération peut être ouverte ou
fermée. L’air pulsé dans la boîte à gants est
le même que celui pulsé par les aérateurs.
Pare-soleil

Pour éviter l’éblouissement de face, rabattre
le pare-soleil vers le bas.
Des poches sont aménagées dans les
pare-soleil pour placer des cartes de péage,
tickets, ...

68

Vie à bord

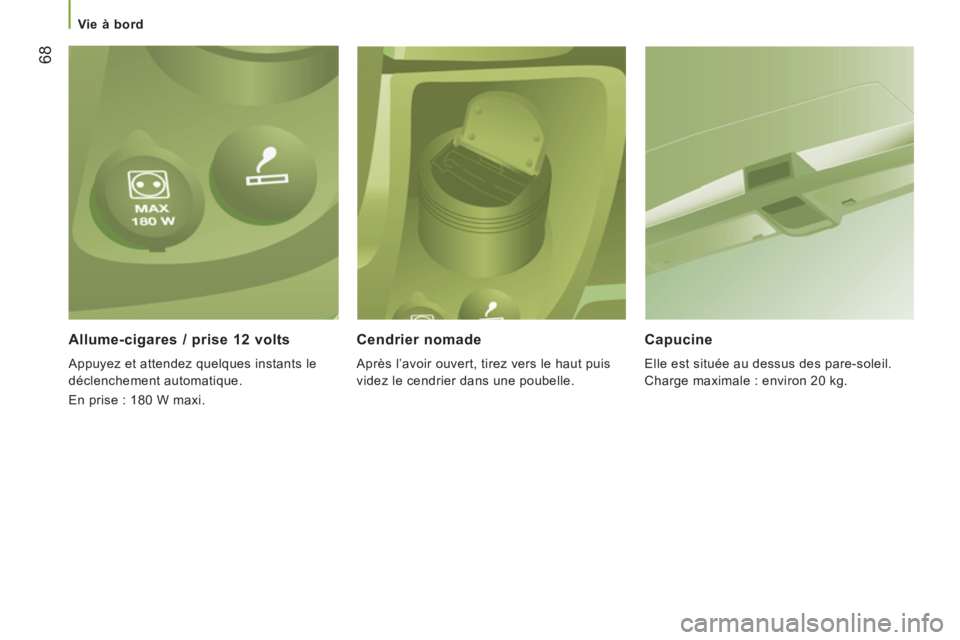

Allume-cigares / prise 12 volts

Appuyez et attendez quelques instants le
déclenchement automatique.
En prise : 180 W maxi.
Cendrier nomade

Après l’avoir ouvert, tirez vers le haut puis
videz le cendrier dans une poubelle.


Capucine

Elle est située au dessus des pare-soleil.
Charge maximale : environ 20 kg.
