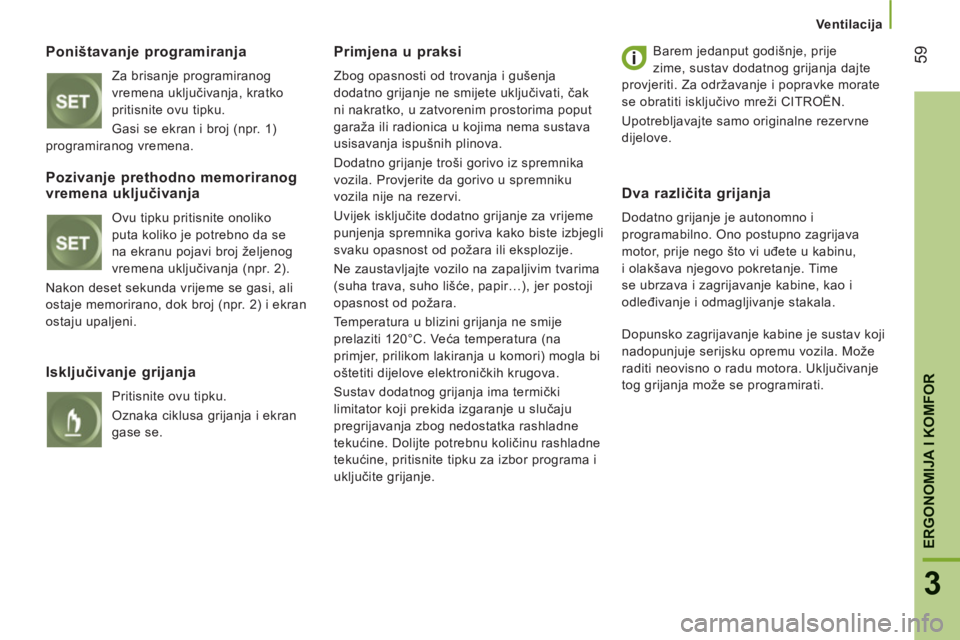

Page 61 of 182

Ventilacija
59
3
ERGONOMIJA I KOMFOR
Poništavanje programiranja
Za brisanje programiranog
vremena uključivanja, kratko
pritisnite ovu tipku.
Gasi se ekran i broj (npr. 1)
programiranog vremena.
Primjena u praksi
Zbog opasnosti od trovanja i gušenja
dodatno grijanje ne smijete uključivati, čak
ni nakratko, u zatvorenim prostorima poput
garaža ili radionica u kojima nema sustava
usisavanja ispušnih plinova.
Dodatno grijanje troši gorivo iz spremnika
vozila. Provjerite da gorivo u spremniku
vozila nije na rezervi.
Uvijek isključite dodatno grijanje za vrijeme
punjenja spremnika goriva kako biste izbjegli
svaku opasnost od požara ili eksplozije.
Ne zaustavljajte vozilo na zapaljivim tvarima
(suha trava, suho lišće, papir…), jer postoji
opasnost od požara.
Temperatura u blizini grijanja ne smije
prelaziti 120°C. Veća temperatura (na
primjer, prilikom lakiranja u komori) mogla bi
oštetiti dijelove elektroničkih krugova.
Sustav dodatnog grijanja ima termički
limitator koji prekida izgaranje u slučaju
pregrijavanja zbog nedostatka rashladne
tekućine. Dolijte potrebnu količinu rashladne
tekućine, pritisnite tipku za izbor programa i
uključite grijanje. Barem jedanput godišnje, prije
zime, sustav dodatnog grijanja dajte
provjeriti. Za održavanje i popravke morate
se obratiti isključivo mreži CITROËN.
Upotrebljavajte samo originalne rezervne
dijelove.
Pozivanje prethodno memoriranogvremena uključivanja
Ovu tipku pritisnite onoliko
puta koliko je potrebno da se
na ekranu pojavi broj željenog
vremena uključivanja (npr. 2).
Nakon deset sekunda vrijeme se gasi, ali
ostaje memorirano, dok broj (npr. 2) i ekran
ostaju upaljeni.
Isključivanje grijanja
Pritisnite ovu tipku.
Oznaka ciklusa grijanja i ekran
gase se.
Dva različita grijanja
Dodatno grijanje je autonomno i
programabilno. Ono postupno zagrijava
motor, prije nego što vi uđete u kabinu,
i olakšava njegovo pokretanje. Time
se ubrzava i zagrijavanje kabine, kao i
odleđivanje i odmagljivanje stakala.
Dopunsko zagrijavanje kabine je sustav koji
nadopunjuje serijsku opremu vozila. Može
raditi neovisno o radu motora. Uključivanje
tog grijanja može se programirati.

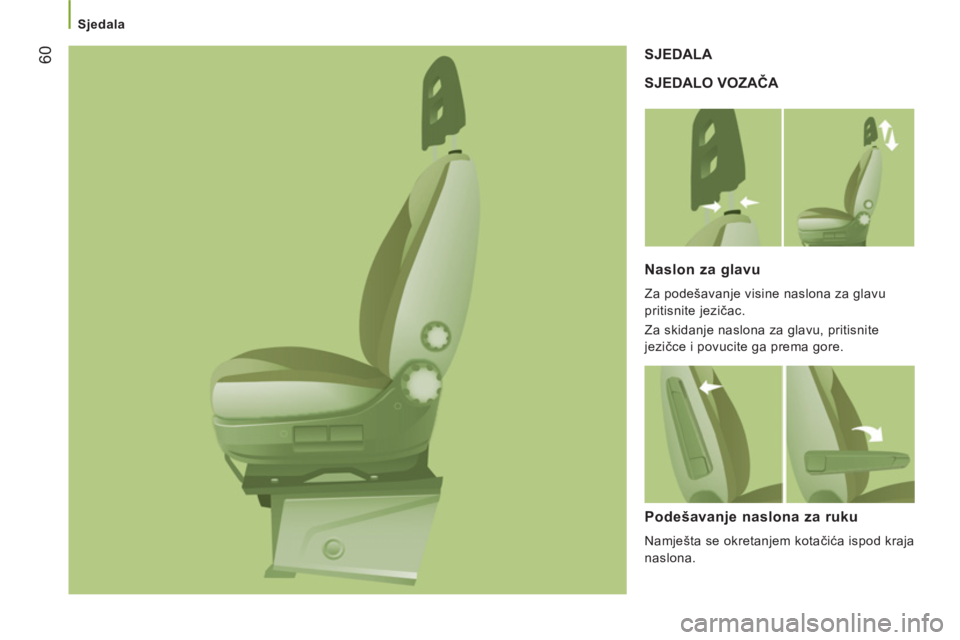

Page 62 of 182

Sjedala
60
SJEDALO VOZAČA SJEDALA
Naslon za glavu
Za podešavanje visine naslona za glavu
pritisnite jezičac.
Za skidanje naslona za glavu, pritisnite
jezičce i povucite ga prema gore.
Podešavanje naslona za ruku
Namješta se okretanjem kotačića ispod kraja
naslona.
Page 63 of 182

Sjedala
61
3
ERGONOMIJA I KOMFOR
Slabinski dio naslona
Podešava se okretanjem kotačića.
Podešavanje visine sjedišta
Podignite ručicu 1
za podizanje
ili za spuštanje prednjeg dijela sjedala.
Podignite ručicu 2
za podizanje
ili spuštanje stražnjeg dijela sjedala.
Grijač sjedala
Grijač sjedala uključuje se i isključuje ovim
prekidačem.
Sjedalo promjenjive amortizacije
Ako je vaše vozilo tako opremljeno,
okretanjem gumba amortizaciju sjedala
prilagodite težini vozača.
Nagib naslona
Nagib naslona podešava se okretanjem
kotačića.
Uzdužno podešavanje
Podignite šipku ispod sjedišta i postavite
sjedalo u željeni položaj.
Zakretno sjedalo
Ako je sjedalo opremljeno tom funkcijom, pritiskom
na ručicu možete okretati sjedalo za 180°.

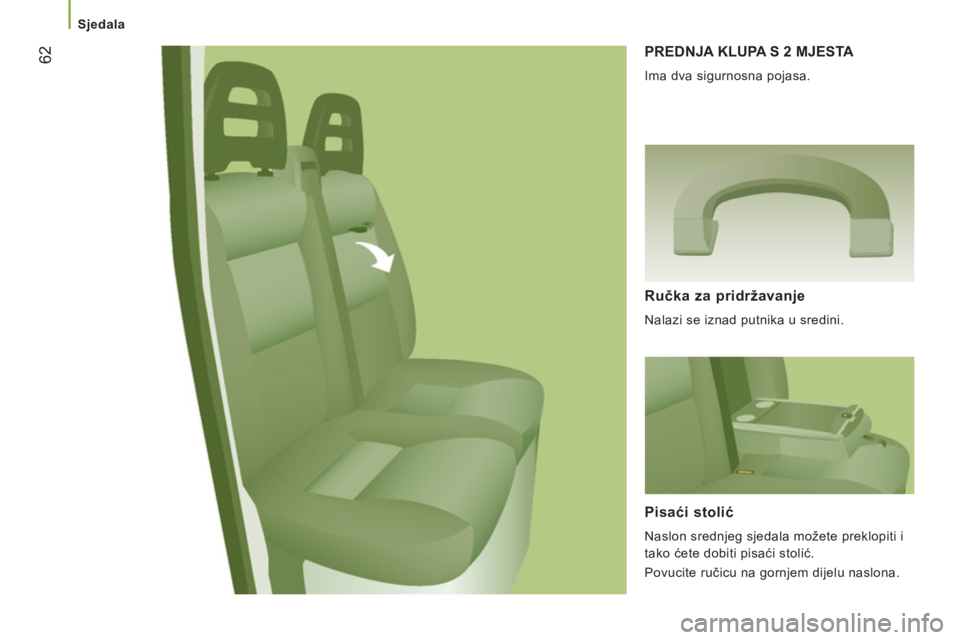

Page 64 of 182

Sjedala
62
PREDNJA KLUPA S 2 MJESTA
Ima dva sigurnosna pojasa.
Ručka za pridržavanje
Nalazi se iznad putnika u sredini.
Pisaći stolić
Naslon srednjeg sjedala možete preklopiti i
tako ćete dobiti pisaći stolić.
Povucite ručicu na gornjem dijelu naslona.

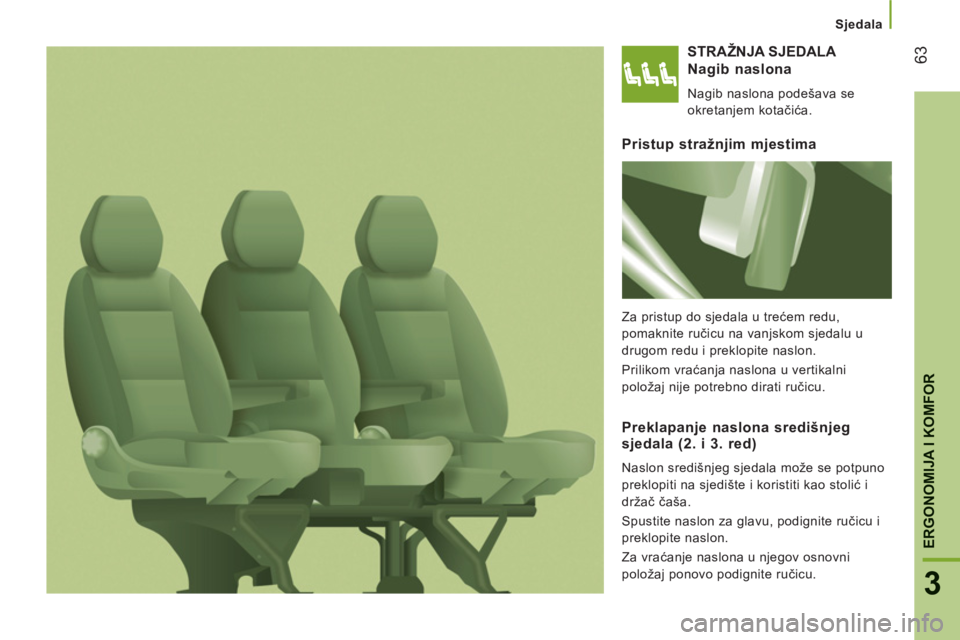

Page 65 of 182

Sjedala
63
3
ERGONOMIJA I KOMFOR
STRAŽNJA SJEDALA
Na
gib naslona
Nagib naslona podešava se
okretanjem kotačića.
Pristup stražnjim mjestima
Za pristup do sjedala u trećem redu,
pomaknite ručicu na vanjskom sjedalu u
drugom redu i preklopite naslon.
Prilikom vraćanja naslona u vertikalni
položaj nije potrebno dirati ručicu.
Preklapanje naslona središnjeg
sjedala (2. i 3. red)
Naslon središnjeg sjedala može se potpuno
preklopiti na sjedište i koristiti kao stolić i
držač čaša.
Spustite naslon za glavu, podignite ručicu i
preklopite naslon.
Za vraćanje naslona u njegov osnovni
položaj ponovo podignite ručicu.

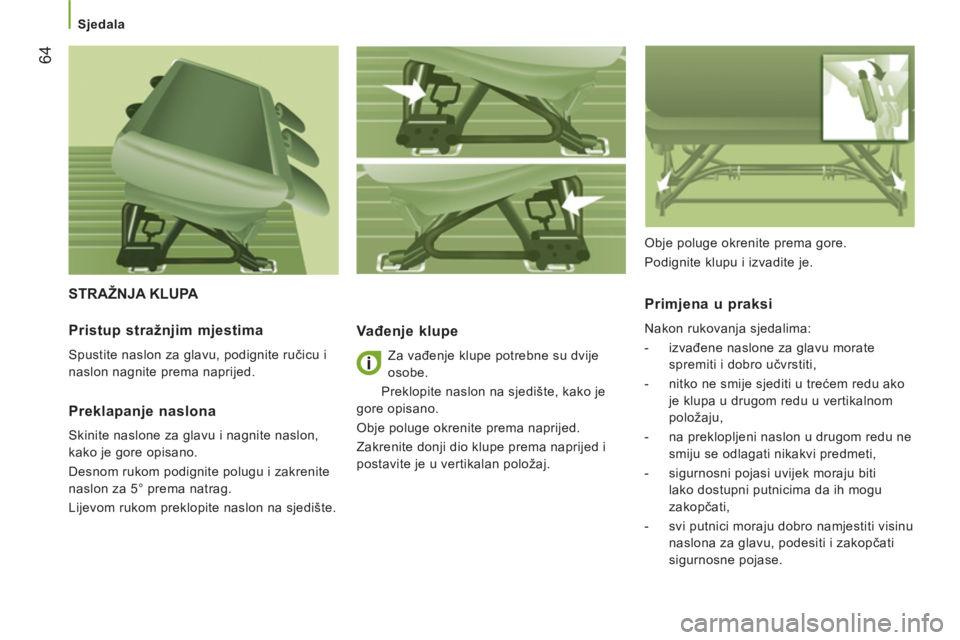

Page 66 of 182

Sjedala
64
STRAŽNJA KLUPA
Vađenje klupe
Za vađenje klupe potrebne su dvije
osobe.
Preklopite naslon na sjedište, kako je
gore opisano.
Obje poluge okrenite prema naprijed.
Zakrenite donji dio klupe prema naprijed i
postavite je u vertikalan položaj.
Primjena u praksi
Nakon rukovanja sjedalima:
- izvađene naslone za glavu morate
spremiti i dobro učvrstiti,
- nitko ne smije sjediti u trećem redu ako
je klupa u drugom redu u vertikalnom
položaju,
- na preklopljeni naslon u drugom redu ne
smiju se odlagati nikakvi predmeti,
- sigurnosni pojasi uvijek moraju biti
lako dostupni putnicima da ih mogu
zakopčati,
- svi putnici moraju dobro namjestiti visinu
naslona za glavu, podesiti i zakopčati
sigurnosne pojase.
Pristup stražnjim mjestima
Spustite naslon za glavu, podignite ručicu i
naslon nagnite prema naprijed.
Preklapanje naslona
Skinite naslone za glavu i nagnite naslon,
kako je gore opisano.
Desnom rukom podignite polugu i zakrenite
naslon za 5° prema natrag.
Lijevom rukom preklopite naslon na sjedište. Obje poluge okrenite prema gore.
Podignite klupu i izvadite je.

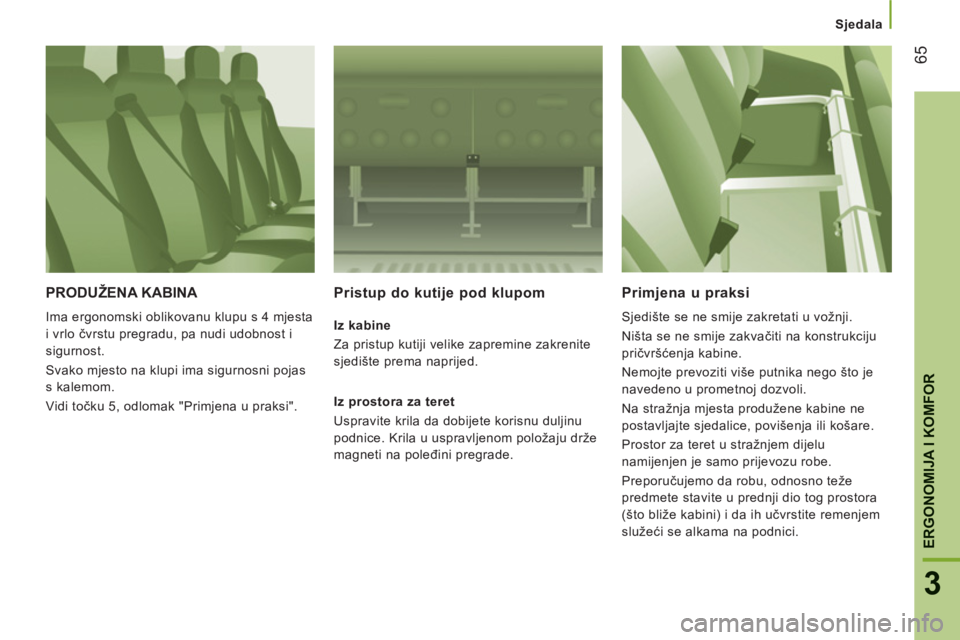

Page 67 of 182

Sjedala
65
3
ERGONOMIJA I KOMFOR
PRODUŽENA KABINA
Ima ergonomski oblikovanu klupu s 4 mjesta
i vrlo čvrstu pregradu, pa nudi udobnost i
sigurnost.
Svako mjesto na klupi ima sigurnosni pojas
s kalemom.
Vidi točku 5, odlomak "Primjena u praksi".
Pristup do kutije pod klupom
Iz kabine
Za pristup kutiji velike zapremine zakrenite
sjedište prema naprijed.
Iz prostora za teret
Uspravite krila da dobijete korisnu duljinu
podnice. Krila u uspravljenom položaju drže
magneti na poleđini pregrade.
Primjena u praksi
Sjedište se ne smije zakretati u vožnji.
Ništa se ne smije zakvačiti na konstrukciju
pričvršćenja kabine.
Nemojte prevoziti više putnika nego što je
navedeno u prometnoj dozvoli.
Na stražnja mjesta produžene kabine ne
postavljajte sjedalice, povišenja ili košare.
Prostor za teret u stražnjem dijelu
namijenjen je samo prijevozu robe.
Preporučujemo da robu, odnosno teže
predmete stavite u prednji dio tog prostora
(što bliže kabini) i da ih učvrstite remenjem
služeći se alkama na podnici.

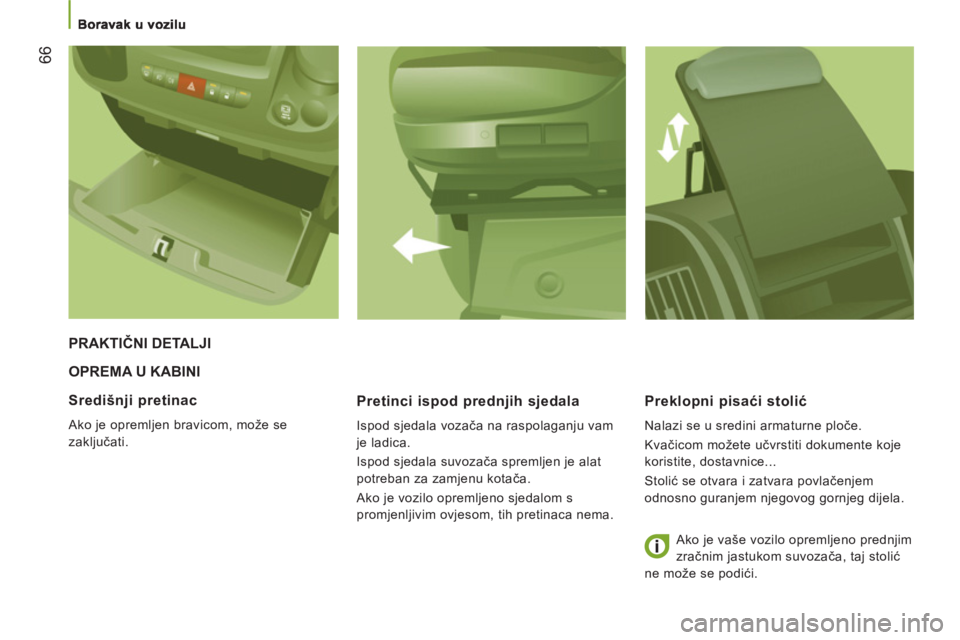

Page 68 of 182

66
OPREMA U KABINI
Pretinci ispod predn
jih sjedala
Ispod sjedala vozača na raspolaganju vam
je ladica.
Ispod sjedala suvozača spremljen je alat
potreban za zamjenu kotača.
Ako je vozilo opremljeno sjedalom s
promjenljivim ovjesom, tih pretinaca nema.
Preklopni pisaći stolić
Nalazi se u sredini armaturne ploče.
Kvačicom možete učvrstiti dokumente koje
koristite, dostavnice...
Stolić se otvara i zatvara povlačenjem
odnosno guranjem njegovog gornjeg dijela.
PRAKTIČNI DETALJI
Središn
ji pretinac
Ako je opremljen bravicom, može se
zaključati.
Ako je vaše vozilo opremljeno prednjim
zračnim jastukom suvozača, taj stolić
ne može se podići.

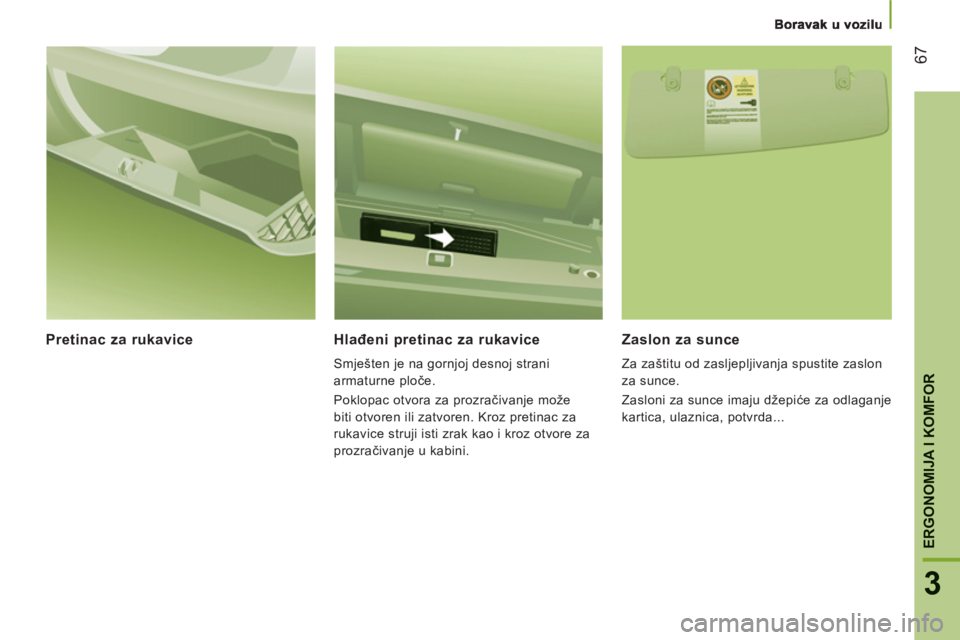

Page 69 of 182

67
ERGONOMIJA I KOMFOR
3
Pretinac za rukavice
Hlađeni pretinac za rukavice
Smješten je na gornjoj desnoj strani
armaturne ploče.
Poklopac otvora za prozračivanje može
biti otvoren ili zatvoren. Kroz pretinac za
rukavice struji isti zrak kao i kroz otvore za
prozračivanje u kabini.
Zaslon za sunce
Za zaštitu od zasljepljivanja spustite zaslon
za sunce.
Zasloni za sunce imaju džepiće za odlaganje
kartica, ulaznica, potvrda...

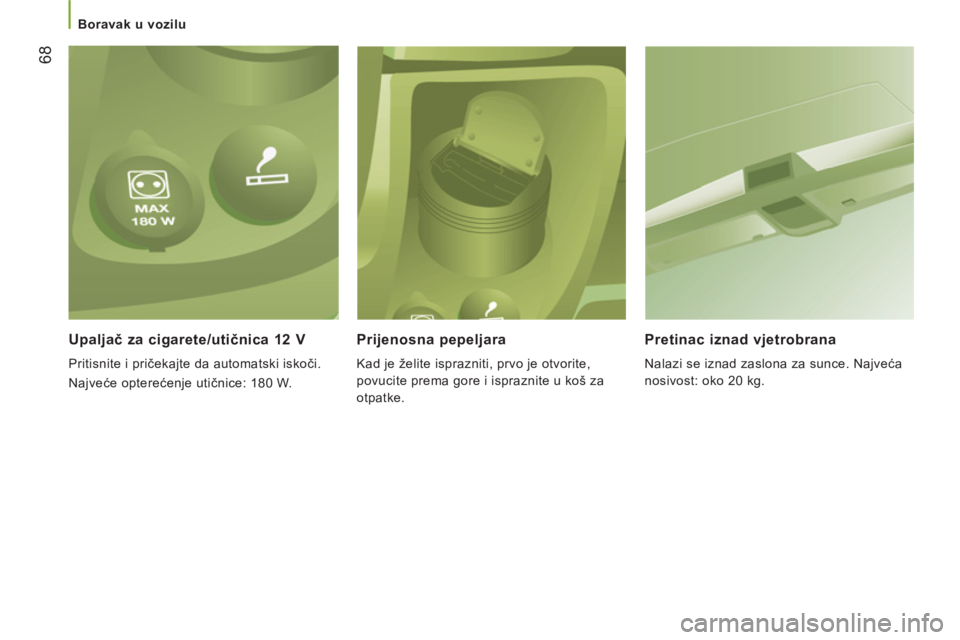

Page 70 of 182

Boravak u vozilu
68
Upaljač za cigarete/utičnica 12 V
Pritisnite i pričekajte da automatski iskoči.
Najveće opterećenje utičnice: 180 W.
Prijenosna pepeljara
Kad je želite isprazniti, prvo je otvorite,
povucite prema gore i ispraznite u koš za
otpatke.
Pretinac iznad vjetrobrana
Nalazi se iznad zaslona za sunce. Najveća
nosivost: oko 20 kg.
