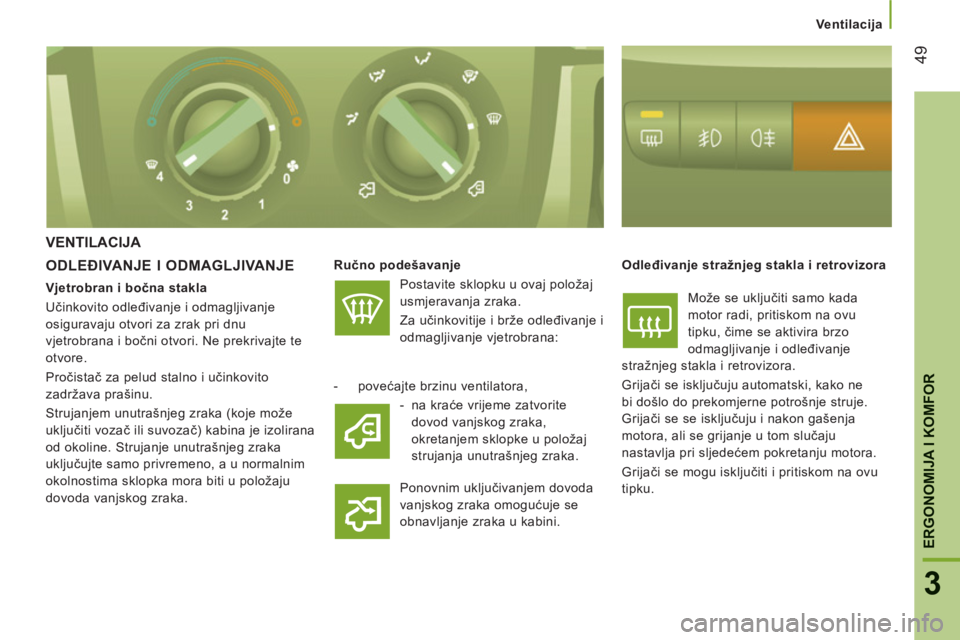

Ventilacija
49
3
ERGONOMIJA I KOMFOR
VENTILACIJA
ODLEĐIVANJE I ODMAGLJIVANJE


Ručno podešavanje
Postavite sklopku u ovaj položaj
usmjeravanja zraka.
Za učinkovitije i brže odleđivanje i
odmagljivanje vjetrobrana:
Odleđivanje stražnjeg stakla i retrovizora
Može se uključiti samo kada
motor radi, pritiskom na ovu
tipku, čime se aktivira brzo
odmagljivanje i odleđivanje
stražnjeg stakla i retrovizora.
Grijači se isključuju automatski, kako ne
bi došlo do prekomjerne potrošnje struje.
Grijači se se isključuju i nakon gašenja
motora, ali se grijanje u tom slučaju
nastavlja pri sljedećem pokretanju motora.
Grijači se mogu isključiti i pritiskom na ovu
tipku.


- povećajte brzinu ventilatora,

- na kraće vrijeme zatvorite
dovod vanjskog zraka,
okretanjem sklopke u položaj
strujanja unutrašnjeg zraka.
Ponovnim uključivanjem dovoda
vanjskog zraka omogućuje se
obnavljanje zraka u kabini.
Vjetrobran i bočna stakla
Učinkovito odleđivanje i odmagljivanje
osiguravaju otvori za zrak pri dnu
vjetrobrana i bočni otvori. Ne prekrivajte te
otvore.
Pročistač za pelud stalno i učinkovito
zadržava prašinu.
Strujanjem unutrašnjeg zraka (koje može
uključiti vozač ili suvozač) kabina je izolirana
od okoline. Strujanje unutrašnjeg zraka
uključujte samo privremeno, a u normalnim
okolnostima sklopka mora biti u položaju
dovoda vanjskog zraka.

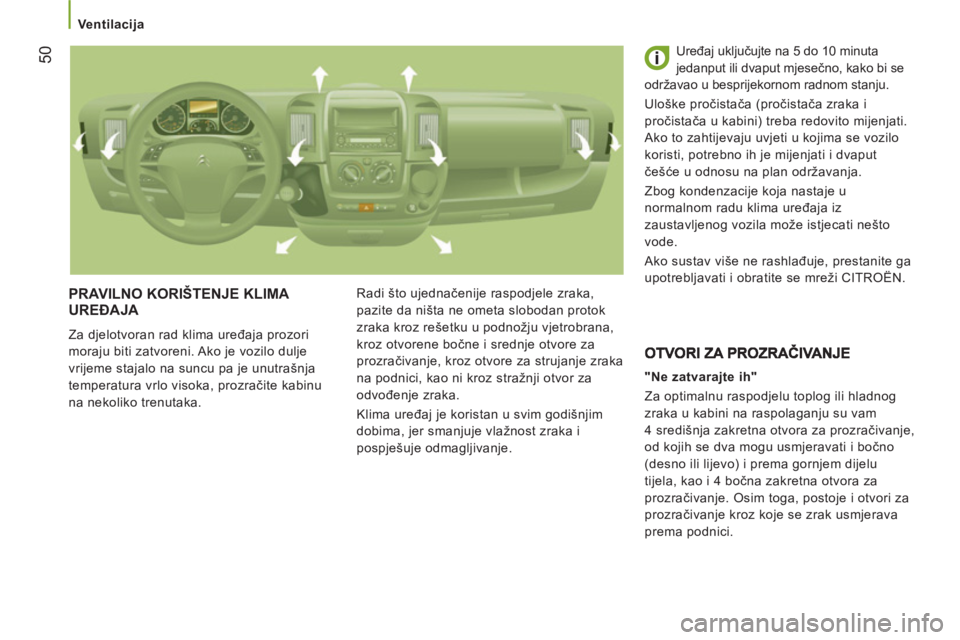

Ventilacija

50

PRAVILNO KORIŠTENJE KLIMA UREĐAJA

Za djelotvoran rad klima uređaja prozori
moraju biti zatvoreni. Ako je vozilo dulje
vrijeme stajalo na suncu pa je unutrašnja
temperatura vrlo visoka, prozračite kabinu
na nekoliko trenutaka. Radi što ujednačenije raspodjele zraka,
pazite da ništa ne ometa slobodan protok
zraka kroz rešetku u podnožju vjetrobrana,
kroz otvorene bočne i srednje otvore za
prozračivanje, kroz otvore za strujanje zraka
na podnici, kao ni kroz stražnji otvor za
odvođenje zraka.
Klima uređaj je koristan u svim godišnjim
dobima, jer smanjuje vlažnost zraka i
pospješuje odmagljivanje. Uređaj uključujte na 5 do 10 minuta
jedanput ili dvaput mjesečno, kako bi se
održavao u besprijekornom radnom stanju.
Uloške pročistača (pročistača zraka i
pročistača u kabini) treba redovito mijenjati.
Ako to zahtijevaju uvjeti u kojima se vozilo
koristi, potrebno ih je mijenjati i dvaput
češće u odnosu na plan održavanja.
Zbog kondenzacije koja nastaje u
normalnom radu klima uređaja iz
zaustavljenog vozila može istjecati nešto
vode.
Ako sustav više ne rashlađuje, prestanite ga
upotrebljavati i obratite se mreži CITROËN.

"Ne zatvarajte ih"
Za optimalnu raspodjelu toplog ili hladnog
zraka u kabini na raspolaganju su vam
4 središnja zakretna otvora za prozračivanje,
od kojih se dva mogu usmjeravati i bočno
(desno ili lijevo) i prema gornjem dijelu
tijela, kao i 4 bočna zakretna otvora za
prozračivanje. Osim toga, postoje i otvori za
prozračivanje kroz koje se zrak usmjerava
prema podnici.

51
3
ERGONOMIJA I KOMFOR
RUČNA PODEŠAVANJA

Ako je vaše vozilo opremljeno tim uređajem,
sklopke su smještene na središnjoj konzoli
armaturne ploče.


Podešavanje temperature

Okretanjem sklopke:


- u plavo područje, uključuje se
rashlađivanje zraka,
Protok zraka

Strujanje zraka kroz otvore za
prozračivanje može se namjestiti na
vrijednost od 1 (najslabije puhanje)
do 4 (najjače puhanje). Strujanje
zraka namjestite tako da se što
ugodnije osjećate u kabini. Ventilator se isključuje
okretanjem sklopke u položaj 0.
Klima uređaj

Klima uređaj može raditi samo uz pokrenut
motor.
Ventilator mora biti najmanje na 1.
Pritiskom na tipku uključuje se
klima uređaj, a žaruljica na tipki
se pali. Ponovnim pritiskom na
tipku funkcija se isključuje, a žaruljica na
tipki se gasi.
Usmjeravanje zraka

Okretanjem sklopke zračna struja usmjerava se:
kroz bočne i središnje otvore za
prozračivanje,
kroz bočne i središnje otvore za
prozračivanje i prema nogama,
prema nogama,
prema vjetrobranu, nogama i
bočnim staklima,
prema vjetrobranu i bočnim
staklima.
- u crveno područje, uključuje se
zagrijavanje unutrašnjeg zraka.

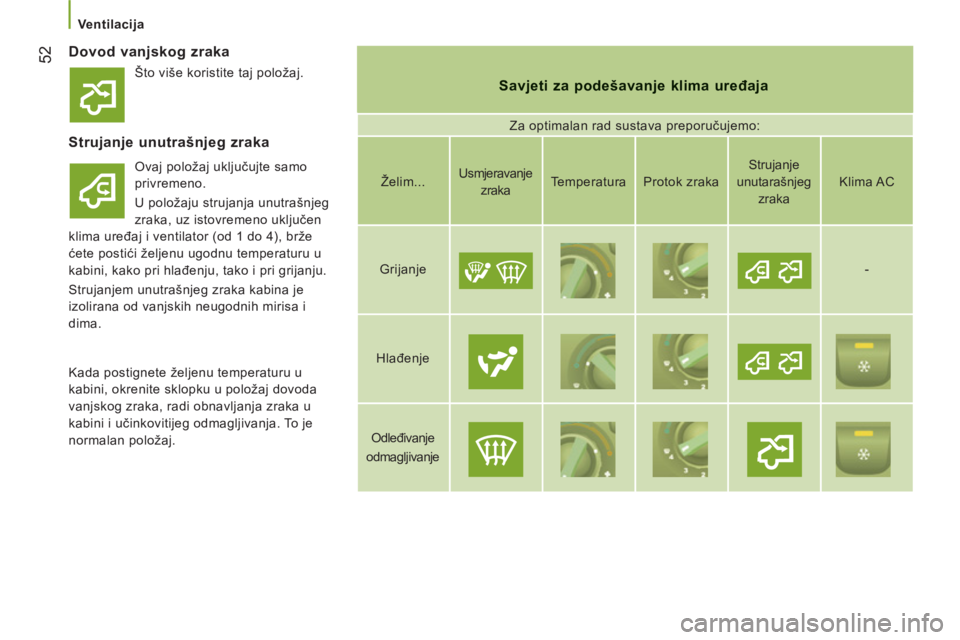

Ventilacija

52
Dovod vanjskog zraka


Savjeti za podešavanje klima uređaja

Za optimalan rad sustava preporučujemo:


Strujanje unutrašnjeg zraka

Ovaj položaj uključujte samo
privremeno.
U položaju strujanja unutrašnjeg
zraka, uz istovremeno uključen
klima uređaj i ventilator (od 1 do 4), brže
ćete postići željenu ugodnu temperaturu u
kabini, kako pri hlađenju, tako i pri grijanju.
Strujanjem unutrašnjeg zraka kabina je
izolirana od vanjskih neugodnih mirisa i
dima.
Želim...
Usmjeravanje
zraka
Temperatura
Protok zraka
Strujanje
unutarašnjeg
zraka


Klima AC

Grijanje











-

Hlađenje














Odleđivanje
odmagljivanje












Kada postignete željenu temperaturu u
kabini, okrenite sklopku u položaj dovoda
vanjskog zraka, radi obnavljanja zraka u
kabini i učinkovitijeg odmagljivanja. To je
normalan položaj. Što više koristite taj položaj.

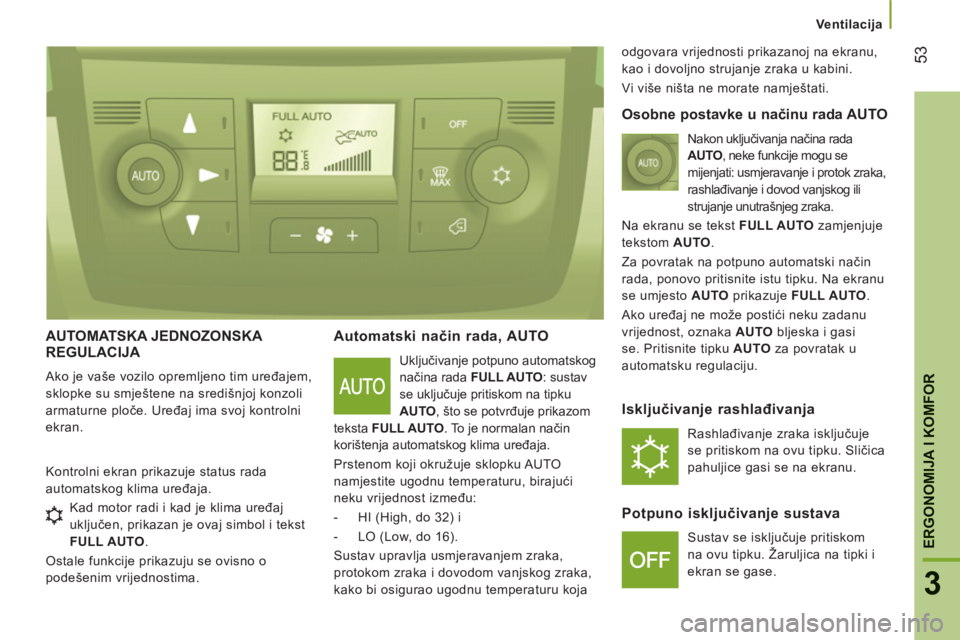

Ventilacija
53
3
ERGONOMIJA I KOMFOR
AUTOMATSKA JEDNOZONSKA REGULACIJA
Ako je vaše vozilo opremljeno tim uređajem,
sklopke su smještene na središnjoj konzoli
armaturne ploče. Uređaj ima svoj kontrolni
ekran.

Automatski način rada, AUTO

Uključivanje potpuno automatskog
načina rada FULL AUTO
: sustav
se uključuje pritiskom na tipku
AUTO
, što se potvrđuje prikazom
teksta FULL AUTO
. To je normalan način
korištenja automatskog klima uređaja.
Prstenom koji okružuje sklopku AUTO
namjestite ugodnu temperaturu, birajući
neku vrijednost između:


- HI (High, do 32) i

- LO (Low, do 16).
Sustav upravlja usmjeravanjem zraka,
protokom zraka i dovodom vanjskog zraka,
kako bi osigurao ugodnu temperaturu koja odgovara vrijednosti prikazanoj na ekranu,
kao i dovoljno strujanje zraka u kabini.
Vi više ništa ne morate namještati.
Kontrolni ekran prikazuje status rada
automatskog klima uređaja.
Kad motor radi i kad je klima uređaj
uključen, prikazan je ovaj simbol i tekst
FULL AUTO
.
Ostale funkcije prikazuju se ovisno o
podešenim vrijednostima.
Osobne postavke u načinu rada AUTO

Nakon uključivanja načina rada
AUTO
, neke funkcije mogu se
mijenjati: usmjeravanje i protok zraka,
rashlađivanje i dovod vanjskog ili
strujanje unutrašnjeg zraka.
Na ekranu se tekst FULL AUTO
zamjenjuje
tekstom AUTO
.
Za povratak na potpuno automatski način
rada, ponovo pritisnite istu tipku. Na ekranu
se umjesto AUTO
prikazuje FULL AUTO
.
Ako uređaj ne može postići neku zadanu
vrijednost, oznaka AUTO
bljeska i gasi
se. Pritisnite tipku AUTO
za povratak u
automatsku regulaciju.
Isključivanje rashlađivanja

Rashlađivanje zraka isključuje
se pritiskom na ovu tipku. Sličica
pahuljice gasi se na ekranu.
Potpuno isključivanje sustava

Sustav se isključuje pritiskom
na ovu tipku. Žaruljica na tipki i
ekran se gase.

Ventilacija

54

Prsten za podešavanje ugodne
temperature
Raspon vrijednosti podešavanja:


- povećavanje temperature zraka u kabini,
HI (High), uz zagrijavanje koje može ići
do najviše 32,

- smanjivanje temperature zraka u kabini, LO
(Low), uz rashlađivanje koje može ići do 16.



Usmjeravanje zraka

Pritiskom na neku tipku pali se njena žaruljica,
a zrak se može usjeravati na sljedeće načine:
vjetrobran i prednja bočna stakla
(odmagljivanje i odleđivanje
stakala),
središnji i bočni otvori za
prozračivanje (prema tijelu i licu),
prednji i stražnji donji otvori
(prema nogama).
Kombiniranjem pojedinih tipki usmjeravanje zraka
može se još bolje prilagoditi vašim potrebama.


Brzina strujanja zraka

Brzina strujanja zraka podešava
se pritiskom na tipku "+" za
povećavanje, odnosno na tipku "-"
za smanjivanje brzine ventilatora.
Dovod vanjskog / strujanjeunutrašnjeg zraka

Kad je žaruljica na tipki upaljena,
uključeno je strujanje unutrašnjeg
zraka. Tada je kabina izolirana od vanjskih
neugodnih mirisa i dima. Ta funkcija smije
biti uključena samo privremeno.
Kad vam izolacija kabine više nije potrebna,
ponovo pritisnite tipku, radi otvaranja dovoda
vanjskog zraka. Žaruljica na tipki se gasi.
Dovod vanjskog zraka uspostavlja se i
pritiskom na tipku AUTO
. Dovod vanjskog
zraka omogućuje obnavljanje zraka u kabini
i pospješuje odmagljivanje. Novim pritiskom
na tipku AUTO
sustav prelazi na potpuno
automatski način rada, FULL AUTO
.
Brzo odmagljivanje i odleđivanje

Pritiskom na ovu tipku ubrzava
se odmagljivanje i odleđivanje
stakala. Žaruljica na tipki se pali.
Sustav sam upravlja rashlađivanjem zraka,
brzinom ventilatora i dovodom vanjskog
zraka, odleđivanjem stražnjeg stakla i
optimalnim usmjeravanjem zraka prema
vjetrobranu i bočnim prednjim staklima.
Ako je vaše vozilo opremljeno dodatnim
grijanjem, isključite ga radi brzog i
učinkovitog odmagljivanja / odleđivanja.

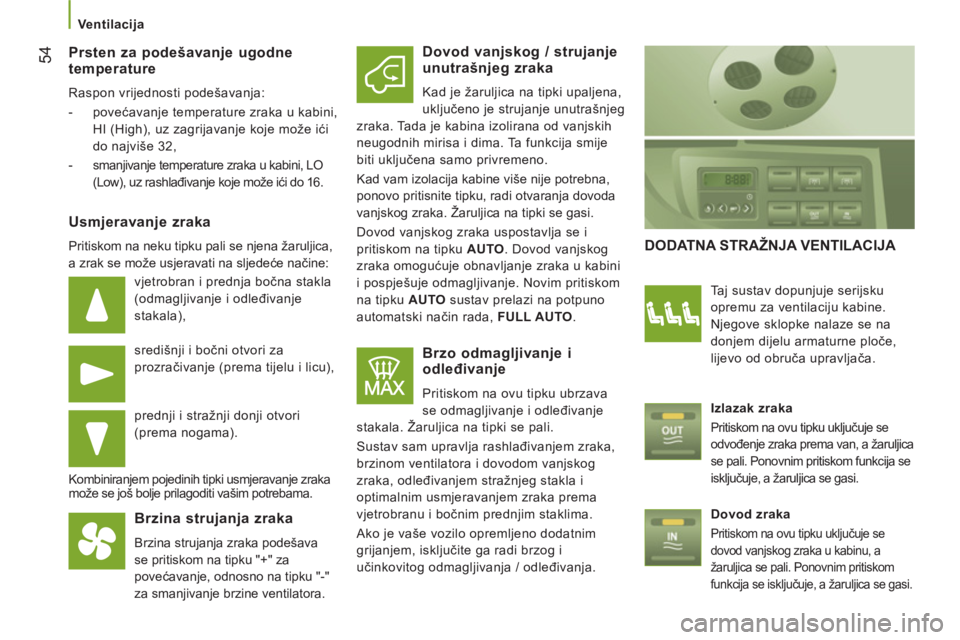

DODATNA STRAŽNJA VENTILACIJA


Taj sustav dopunjuje serijsku
opremu za ventilaciju kabine.
Njegove sklopke nalaze se na
donjem dijelu armaturne ploče,
lijevo od obruča upravljača.

Izlazak zraka

Pritiskom na ovu tipku uključuje se
odvođenje zraka prema van, a žaruljica
se pali. Ponovnim pritiskom funkcija se
isključuje, a žaruljica se gasi.


Dovod zraka

Pritiskom na ovu tipku uključuje se
dovod vanjskog zraka u kabinu, a
žaruljica se pali. Ponovnim pritiskom
funkcija se isključuje, a žaruljica se gasi.

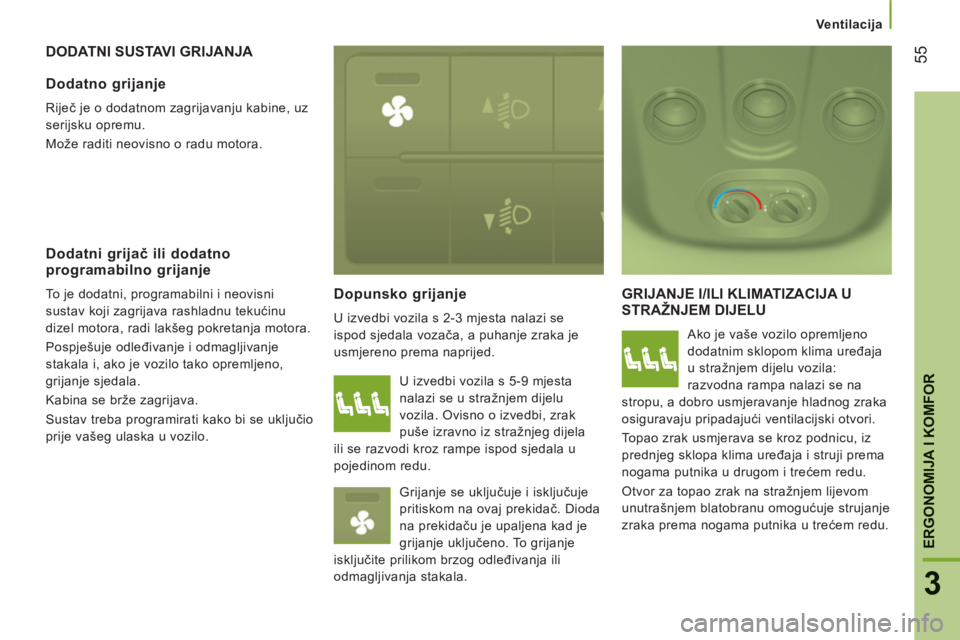

Ventilacija
55
3
ERGONOMIJA I KOMFOR
DODATNI SUSTAVI GRIJANJA

Dopunsko grijanje

U izvedbi vozila s 2-3 mjesta nalazi se
ispod sjedala vozača, a puhanje zraka je
usmjereno prema naprijed.
GRIJANJE I/ILI KLIMATIZACIJA U
STRAŽNJEM DIJELU
Ako je vaše vozilo opremljeno
dodatnim sklopom klima uređaja
u stražnjem dijelu vozila:
razvodna rampa nalazi se na
stropu, a dobro usmjeravanje hladnog zraka
osiguravaju pripadajući ventilacijski otvori.
Topao zrak usmjerava se kroz podnicu, iz
prednjeg sklopa klima uređaja i struji prema
nogama putnika u drugom i trećem redu.
Otvor za topao zrak na stražnjem lijevom
unutrašnjem blatobranu omogućuje strujanje
zraka prema nogama putnika u trećem redu.
Dodatno grijanje

Riječ je o dodatnom zagrijavanju kabine, uz
serijsku opremu.
Može raditi neovisno o radu motora.
Dodatni grijač ili dodatno programabilno grijanje

To je dodatni, programabilni i neovisni
sustav koji zagrijava rashladnu tekućinu
dizel motora, radi lakšeg pokretanja motora.
Pospješuje odleđivanje i odmagljivanje
stakala i, ako je vozilo tako opremljeno,
grijanje sjedala.
Kabina se brže zagrijava.
Sustav treba programirati kako bi se uključio
prije vašeg ulaska u vozilo. U izvedbi vozila s 5-9 mjesta
nalazi se u stražnjem dijelu
vozila. Ovisno o izvedbi, zrak
puše izravno iz stražnjeg dijela
ili se razvodi kroz rampe ispod sjedala u
pojedinom redu.
Grijanje se uključuje i isključuje
pritiskom na ovaj prekidač. Dioda
na prekidaču je upaljena kad je
grijanje uključeno. To grijanje
isključite prilikom brzog odleđivanja ili
odmagljivanja stakala.

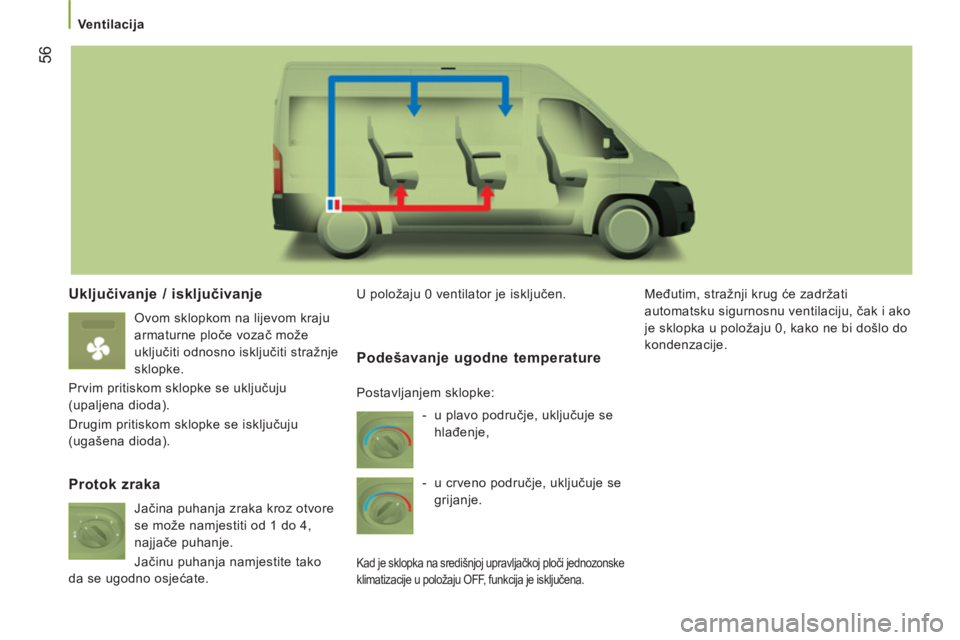

Ventilacija

56


Uključivanje / isključivanje

Ovom sklopkom na lijevom kraju
armaturne ploče vozač može
uključiti odnosno isključiti stražnje
sklopke.
Prvim pritiskom sklopke se uključuju
(upaljena dioda).
Drugim pritiskom sklopke se isključuju
(ugašena dioda). U položaju 0 ventilator je isključen. Međutim, stražnji krug će zadržati
automatsku sigurnosnu ventilaciju, čak i ako
je sklopka u položaju 0, kako ne bi došlo do
kondenzacije.

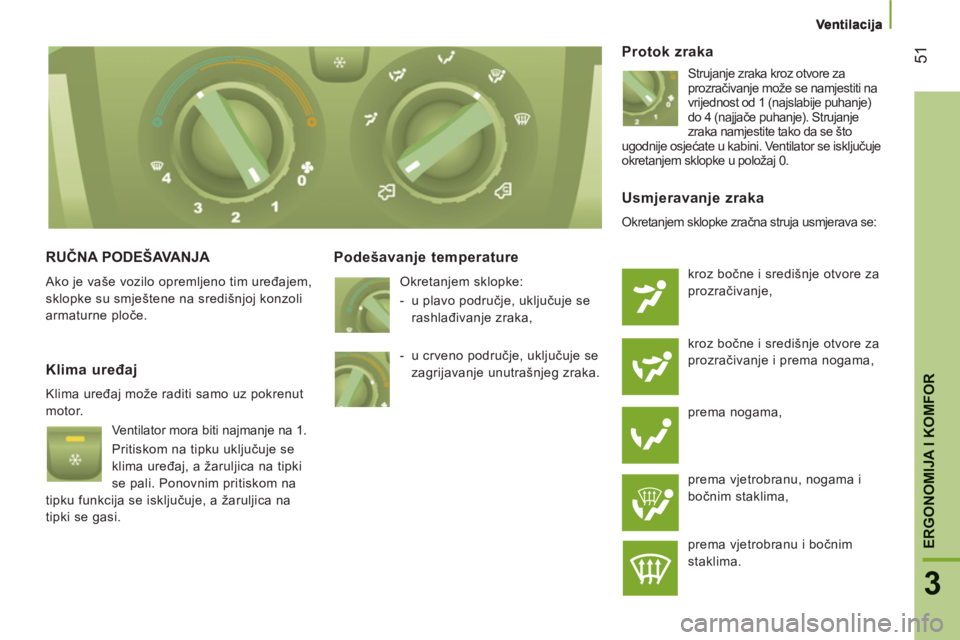

Protok zraka

Jačina puhanja zraka kroz otvore
se može namjestiti od 1 do 4,
najjače puhanje.
Jačinu puhanja namjestite tako
da se ugodno osjećate.
Podešavanje ugodne temperature



- u plavo područje, uključuje se
hlađenje,

- u crveno područje, uključuje se
grijanje.

Kad je sklopka na središnjoj upravljačkoj ploči jednozonske
klimatizacije u položaju OFF, funkcija je isključena.

Postavljanjem sklopke:

Ventilacija
57
3
ERGONOMIJA I KOMFOR
DODATNO PROGRAMABILNO GRIJANJE
Ako je vaše vozilo opremljeno autonomnim
programabilnim grijanjem, ono postupno
zagrijava motor radi lakšeg pokretanja. Ugrađeni sat omogućuje programiranje
vremena uključivanja grijanja. Tako će se
kabina brže zagrijati. Oznaka ciklusa grijanja

Digitalni programator

Upravljačka ploča programabilnog dodatnog
grijanja smještena je na donjoj lijevoj strani
armaturne ploče. Osvijetljenost ekrana
Prikaz broja izabranog programa
Tipka za prikaz sata
Tipke za namještanje sata
Biranje memoriranog programa
Tipka za trenutačno uključivanje
grijanja
Oznaka podešavanje i prikaz sata

Ventilacija

58

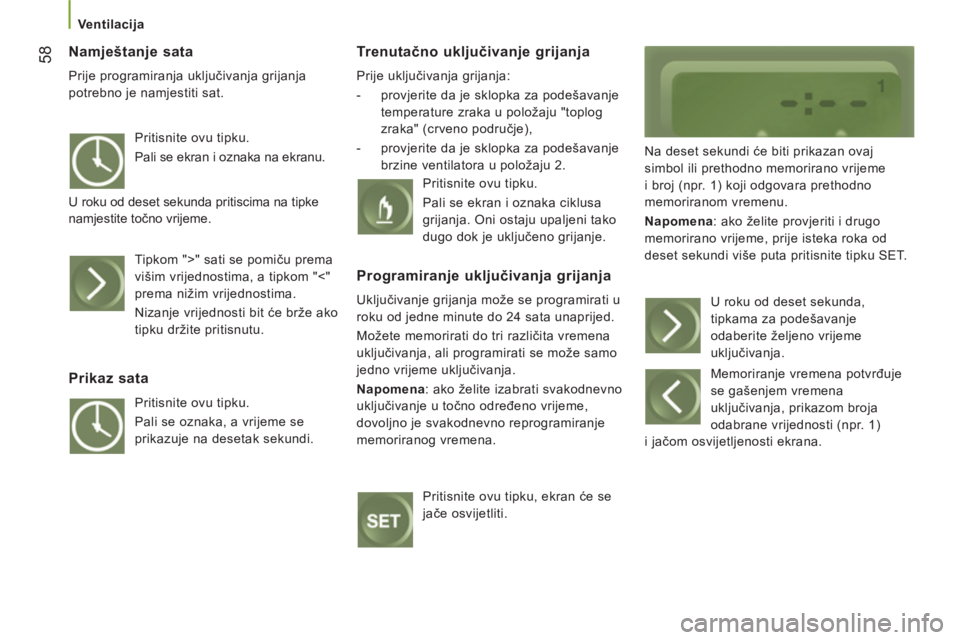

Namještanje sata

Prije programiranja uključivanja grijanja
potrebno je namjestiti sat.
Trenutačno uključivanje grijanja

Prije uključivanja grijanja:


- provjerite da je sklopka za podešavanje
temperature zraka u položaju "toplog
zraka" (crveno područje),

- provjerite da je sklopka za podešavanje
brzine ventilatora u položaju 2. Na deset sekundi će biti prikazan ovaj
simbol ili prethodno memorirano vrijeme
i broj (npr. 1) koji odgovara prethodno
memoriranom vremenu.

Napomena
: ako želite provjeriti i drugo
memorirano vrijeme, prije isteka roka od
deset sekundi više puta pritisnite tipku SET. Pritisnite ovu tipku.
Pali se ekran i oznaka na ekranu.
U roku od deset sekunda pritiscima na tipke
namjestite točno vrijeme.
Tipkom ">" sati se pomiču prema
višim vrijednostima, a tipkom "<"
prema nižim vrijednostima.
Nizanje vrijednosti bit će brže ako
tipku držite pritisnutu.


Prikaz sata

Pritisnite ovu tipku.
Pali se oznaka, a vrijeme se
prikazuje na desetak sekundi. Pritisnite ovu tipku.
Pali se ekran i oznaka ciklusa
grijanja. Oni ostaju upaljeni tako
dugo dok je uključeno grijanje.
Programiranje uključivanja grijanja

Uključivanje grijanja može se programirati u
roku od jedne minute do 24 sata unaprijed.
Možete memorirati do tri različita vremena
uključivanja, ali programirati se može samo
jedno vrijeme uključivanja.

Napomena
: ako želite izabrati svakodnevno
uključivanje u točno određeno vrijeme,
dovoljno je svakodnevno reprogramiranje
memoriranog vremena.
Pritisnite ovu tipku, ekran će se
jače osvijetliti. U roku od deset sekunda,
tipkama za podešavanje
odaberite željeno vrijeme
uključivanja.
Memoriranje vremena potvrđuje
se gašenjem vremena
uključivanja, prikazom broja
odabrane vrijednosti (npr. 1)
i jačom osvijetljenosti ekrana.
