CITROEN JUMPER 2013 Libretti Di Uso E manutenzione (in Italian)

69
3
ERGONOMIA E CONFOR
T


Sedili

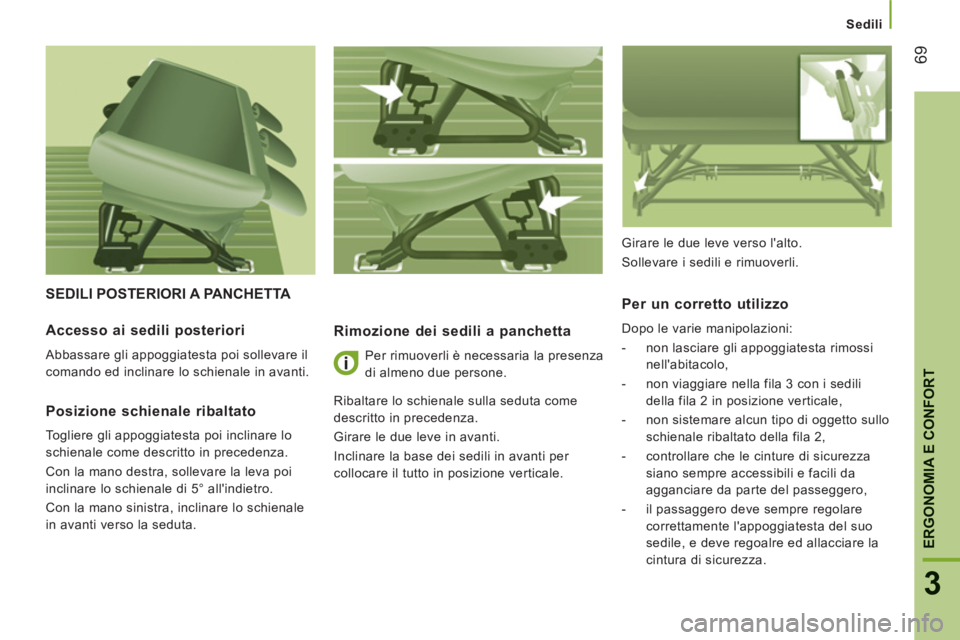

SEDILI POSTERIORI A PANCHETTA

Rimozione dei sedili a panchetta

Per rimuoverli è necessaria la presenza
di almeno due persone.
Ribaltare lo schienale sulla seduta come
descritto in precedenza.
Girare le due leve in avanti.
Inclinare la base dei sedili in avanti per
collocare il tutto in posizione verticale.
Per un corretto utilizzo
Dopo le varie manipolazioni:


- non lasciare gli appoggiatesta rimossi
nell'abitacolo,

- non viaggiare nella fila 3 con i sedili
della fila 2 in posizione verticale,

- non sistemare alcun tipo di oggetto sullo
schienale ribaltato della fila 2,

- controllare che le cinture di sicurezza
siano sempre accessibili e facili da
agganciare da parte del passeggero,

- il passaggero deve sempre regolare
correttamente l'appoggiatesta del suo
sedile, e deve regoalre ed allacciare la
cintura di sicurezza.
Accesso ai sedili posteriori

Abbassare gli appoggiatesta poi sollevare il
comando ed inclinare lo schienale in avanti.
Posizione schienale ribaltato

Togliere gli appoggiatesta poi inclinare lo
schienale come descritto in precedenza.
Con la mano destra, sollevare la leva poi
inclinare lo schienale di 5° all'indietro.
Con la mano sinistra, inclinare lo schienale
in avanti verso la seduta. Girare le due leve verso l'alto.
Sollevare i sedili e rimuoverli.

70


Sedili

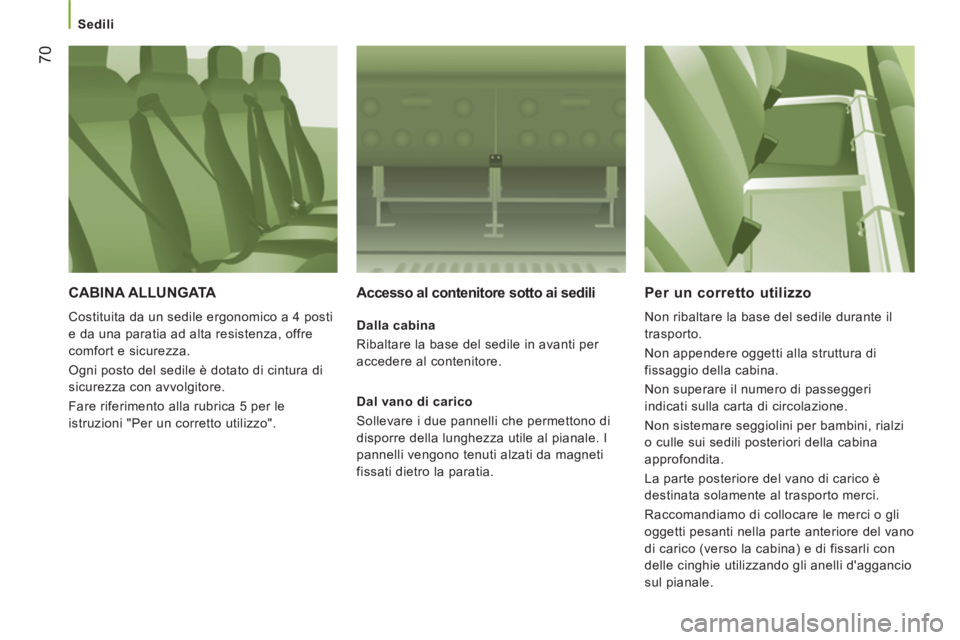

CABINA ALLUNGATA

Costituita da un sedile ergonomico a 4 posti
e da una paratia ad alta resistenza, offre
comfort e sicurezza.
Ogni posto del sedile è dotato di cintura di
sicurezza con avvolgitore.
Fare riferimento alla rubrica 5 per le
istruzioni "Per un corretto utilizzo".
Accesso al contenitore sotto ai sedili

Dalla cabina
Ribaltare la base del sedile in avanti per
accedere al contenitore.

Dal vano di carico
Sollevare i due pannelli che permettono di
disporre della lunghezza utile al pianale. I
pannelli vengono tenuti alzati da magneti
fissati dietro la paratia.


Per un corretto utilizzo

Non ribaltare la base del sedile durante il
trasporto.
Non appendere oggetti alla struttura di
fissaggio della cabina.
Non superare il numero di passeggeri
indicati sulla carta di circolazione.
Non sistemare seggiolini per bambini, rialzi
o culle sui sedili posteriori della cabina
approfondita.
La parte posteriore del vano di carico è
destinata solamente al trasporto merci.
Raccomandiamo di collocare le merci o gli
oggetti pesanti nella parte anteriore del vano
di carico (verso la cabina) e di fissarli con
delle cinghie utilizzando gli anelli d'aggancio
sul pianale.

71
3
ERGONOMIA E CONFOR
T


Confort

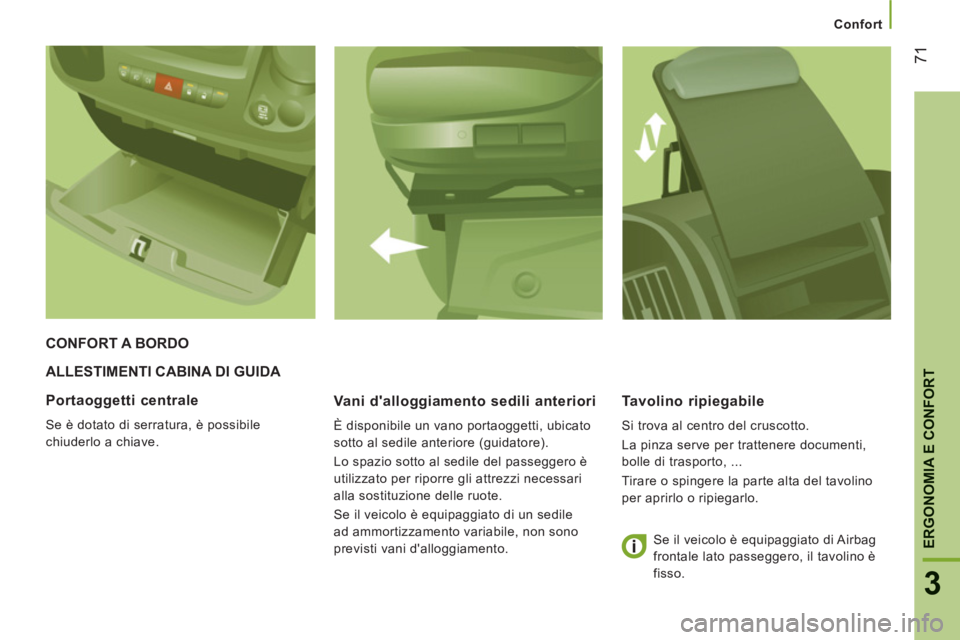

ALLESTIMENTI CABINA DI GUIDA

Vani d'alloggiamento sedili anteriori

È disponibile un vano portaoggetti, ubicato
sotto al sedile anteriore (guidatore).
Lo spazio sotto al sedile del passeggero è
utilizzato per riporre gli attrezzi necessari
alla sostituzione delle ruote.
Se il veicolo è equipaggiato di un sedile
ad ammortizzamento variabile, non sono
previsti vani d'alloggiamento.
Tavolino ripiegabile

Si trova al centro del cruscotto.
La pinza serve per trattenere documenti,
bolle di trasporto, ...
Tirare o spingere la parte alta del tavolino
per aprirlo o ripiegarlo.
CONFORT A BORDO
Portaoggetti centrale
Se è dotato di serratura, è possibile
chiuderlo a chiave.

Se il veicolo è equipaggiato di Airbag
frontale lato passeggero, il tavolino è
fisso.

72


Confort

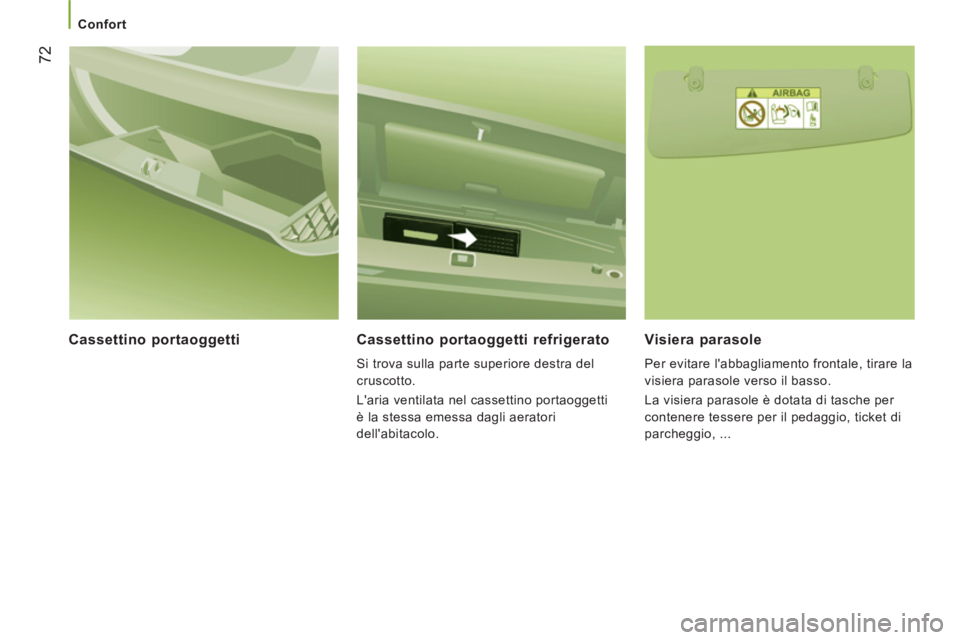

Cassettino portaoggetti Cassettino portaoggetti refrigerato

Si trova sulla parte superiore destra del
cruscotto.
L'aria ventilata nel cassettino portaoggetti
è la stessa emessa dagli aeratori
dell'abitacolo.

Visiera parasole

Per evitare l'abbagliamento frontale, tirare la
visiera parasole verso il basso.
La visiera parasole è dotata di tasche per
contenere tessere per il pedaggio, ticket di
parcheggio, ...

73
3
ERGONOMIA E CONFOR
T


Confort

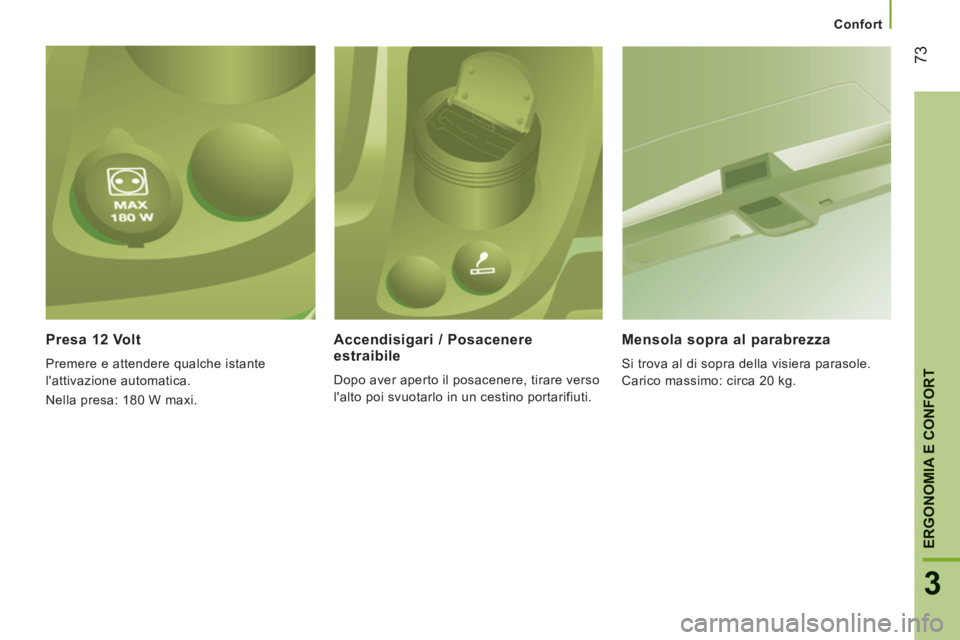

Presa 12 Volt

Premere e attendere qualche istante
l'attivazione automatica.
Nella presa: 180 W maxi.


Accendisigari / Posacenereestraibile

Dopo aver aperto il posacenere, tirare verso
l'alto poi svuotarlo in un cestino portarifiuti.
Mensola sopra al parabrezza

Si trova al di sopra della visiera parasole.
Carico massimo: circa 20 kg.

74


Confort

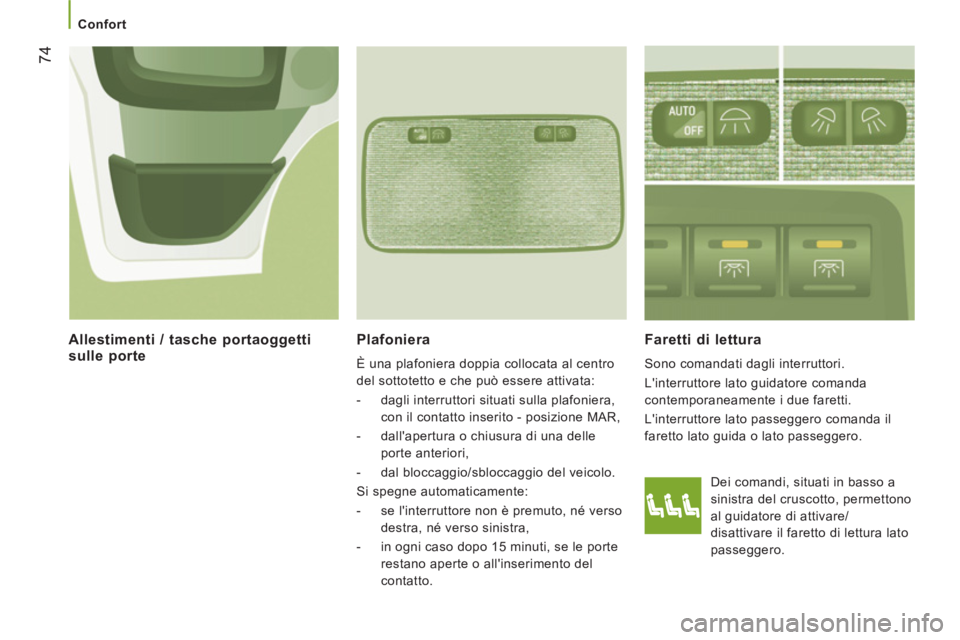

Plafoniera

È una plafoniera doppia collocata al centro
del sottotetto e che può essere attivata:


- dagli interruttori situati sulla plafoniera,
con il contatto inserito - posizione MAR,

- dall'apertura o chiusura di una delle
porte anteriori,

- dal bloccaggio/sbloccaggio del veicolo.
Si spegne automaticamente:


- se l'interruttore non è premuto, né verso
destra, né verso sinistra,

- in ogni caso dopo 15 minuti, se le porte
restano aperte o all'inserimento del
contatto.



Faretti di lettura

Sono comandati dagli interruttori.
L'interruttore lato guidatore comanda
contemporaneamente i due faretti.
L'interruttore lato passeggero comanda il
faretto lato guida o lato passeggero.

Allestimenti / tasche portaoggetti
sulle porte


Dei comandi, situati in basso a
sinistra del cruscotto, permettono
al guidatore di attivare/
disattivare il faretto di lettura lato
passeggero.

75
3
ERGONOMIA E CONFOR
T


Confort
ALLESTIMENTI NEL VANO DI CARICO
Supporto per binario d'aggancio

Sono disponibili dei supporti per fissare un
binario sopra al rivestimento di protezione,
su ciascun lato del veicolo.
Presa 12 Volt

Sulla presa: 180 W maxi.
Anelli di fissaggio

Sono disponibili 8 anelli di fissaggio per i
carichi. 6 anelli si trovano sotto il pianale,
2 sulla parete dietro la cabina di guida.
Per motivi di sicurezza in caso di frenata
brusca, si raccomanda di collocare gli
oggetti più pesanti il più avanti possibile
verso la cabina di guida


Rivestimento di protezione

Le parti interne delle fiancate sono provviste
di rivestimenti di protezione del carico.

76


Confort

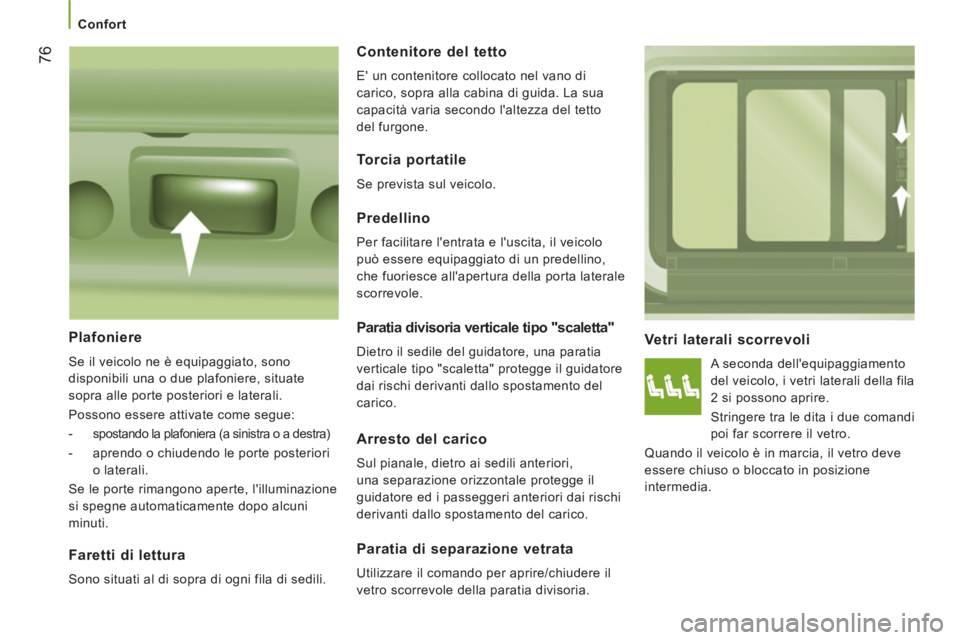

Vetri laterali scorrevoli

A seconda dell'equipaggiamento
del veicolo, i vetri laterali della fila
2 si possono aprire.
Stringere tra le dita i due comandi
poi far scorrere il vetro.
Quando il veicolo è in marcia, il vetro deve
essere chiuso o bloccato in posizione
intermedia.
Predellino

Per facilitare l'entrata e l'uscita, il veicolo
può essere equipaggiato di un predellino,
che fuoriesce all'apertura della porta laterale
scorrevole.


Plafoniere

Se il veicolo ne è equipaggiato, sono
disponibili una o due plafoniere, situate
sopra alle porte posteriori e laterali.
Possono essere attivate come segue:


- spostando la plafoniera (a sinistra o a destra)

- aprendo o chiudendo le porte posteriori
o laterali.
Se le porte rimangono aperte, l'illuminazione
si spegne automaticamente dopo alcuni
minuti.

Faretti di lettura

Sono situati al di sopra di ogni fila di sedili.
Contenitore del tetto

E' un contenitore collocato nel vano di
carico, sopra alla cabina di guida. La sua
capacità varia secondo l'altezza del tetto
del furgone.
Torcia portatile

Se prevista sul veicolo.
Paratia divisoria verticale tipo "scaletta"

Dietro il sedile del guidatore, una paratia
verticale tipo "scaletta" protegge il guidatore
dai rischi derivanti dallo spostamento del
carico.
Arresto del carico

Sul pianale, dietro ai sedili anteriori,
una separazione orizzontale protegge il
guidatore ed i passeggeri anteriori dai rischi
derivanti dallo spostamento del carico.
Paratia di separazione vetrata

Utilizzare il comando per aprire/chiudere il
vetro scorrevole della paratia divisoria.

77
3
ERGONOMIA E CONFOR
T


Retrovisori e vetri
RETROVISORI E VETRI
RETROVI
SORI Retrovisori esterni

Sono suddivisi in due zone:

A -
Specchio alto

B -
Specchio basso
Lo specchio dei retrovisori ha una forma
sferica allo scopo di allargare il campo visivo
laterale. Gli oggetti osservati sono in realtà
più vicini di quanto sembri. Tenerne conto
per stabilire correttamente la distanza.
Il guscio integra l'indicatore di direzione e
le antenne a seconda dell'equipaggiamento
disponibile a bordo (GPS, GSM, Radio, ...).
Comandi elettrici

La chiave di contatto deve essere in posizione
MAR
.
Ruotare il comando per selezionare la zona del
retrovisore.

1
Retrovisore conducente:

A1 -
Specchio alto

B1 -
Specchio basso
Poi manovrare il comando nel senso di
regolazione desiderata.

2
Retrovisore passeggero:

A2 -
Specchio alto

B2 -
Specchio basso
Poi manovrare il comando nel senso di
regolazione desiderata.
Retrovisore interno

La levetta situata sul bordo inferiore
consente di sistemare il retrovisore in due
posizioni.
Posizione giorno, spingere la levetta.
Posizione notte, per non essere abbagliati,
tirare la levetta verso di sé.
Ripiegamento elettrico

Premere questo comando.
Sbrinamento dei retrovisori

Premere tasto di sbrinamento del
lunotto posteriore.

78


Retrovisori e vetri

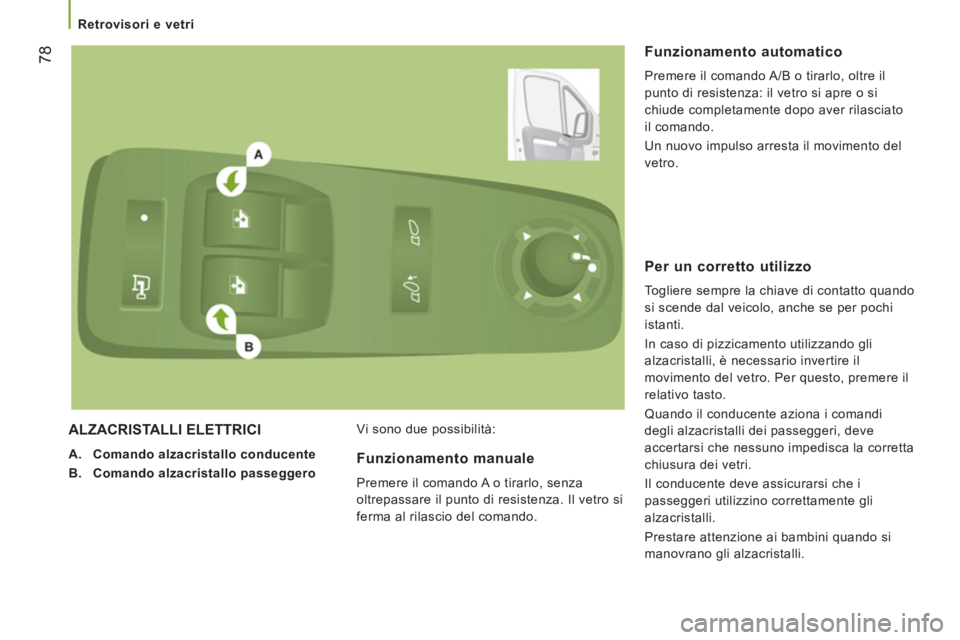

ALZACRISTALLI ELETTRICI



A.
Comando alzacristallo conducente

B.
Comando alzacristallo passeggero
Vi sono due possibilità:

Funzionamento automatico

Premere il comando A/B o tirarlo, oltre il
punto di resistenza: il vetro si apre o si
chiude completamente dopo aver rilasciato
il comando.
Un nuovo impulso arresta il movimento del
vetro.


Funzionamento manuale

Premere il comando A o tirarlo, senza
oltrepassare il punto di resistenza. Il vetro si
ferma al rilascio del comando.




Per un corretto utilizzo

Togliere sempre la chiave di contatto quando
si scende dal veicolo, anche se per pochi
istanti.
In caso di pizzicamento utilizzando gli
alzacristalli, è necessario invertire il
movimento del vetro. Per questo, premere il
relativo tasto.
Quando il conducente aziona i comandi
degli alzacristalli dei passeggeri, deve
accertarsi che nessuno impedisca la corretta
chiusura dei vetri.
Il conducente deve assicurarsi che i
passeggeri utilizzino correttamente gli
alzacristalli.
Prestare attenzione ai bambini quando si
manovrano gli alzacristalli.
