CITROEN JUMPER 2013 Libretti Di Uso E manutenzione (in Italian)

59
3
ERGONOMIA E CONFOR
T


Aerazione
Ghiera di regolazione del valore di comfort

La gradazione è compresa tra:


- un aumento della temperatura dell'aria
interna HI (High) che riscalda l'aria fino
ad una temperatura massima di 32°,

- un abbassamento della temperatura
dell'aria interna LO (Low) che diminuisce
fino ad una temperatura di 16°.

Distribuzione dell'aria

Premendo si accende la spia luminosa dei tasti
che distribuiscono il fl usso dell'aria verso:
gli areatori del parabrezza
e dei vetri laterali anteriori
(disappannamento-sbrinamento
dei vetri),
gli aeratori centrali e laterali
(torace e viso),
i diffusori delle zone anteriori e
posteriori (piedi).
La combinazione dei tasti tra loro consente di
rendere più precisa la distribuzione dell'aria.
Flusso d'aria

Pressioni ripetute di questo tasto
aumentano (+) o diminuiscono (-)
la forza del flusso di aria
all'interno del veicolo.


Entrata dell'aria esterna/ricircolo interna

La spia accesa indica che l'aria
circola all'interno dell'abitacolo
per isolarsi dagli odori e dai fumi esterni.
Questa posizione deve essere temporanea.
Quando si raggiunge un livello di aria interna
confortevole, premendo il tasto la spia si
spegne ed il diffusore dell'aria esterna si
riapre.
Premendo il tasto AUTO
si ripristina
anche l'entrata di aria esterna. Il ritorno a
questa posizione consente il ricambio di
aria nell'abitacolo ed il disappannamento.
Premendo nuovamente il tasto AUTO
si
ripristina la funzione FULL AUTO
.


Disappannemento-
sbrinamento rapido
Premendo questo comando
è possibile disappannare
rapidamente i vetri. La spia si accende.
Il sistema gestisce la refrigerazione, la
quantità e l'entrata di aria, lo sbrinamento
del lunotto posteriore e distribuisce l'aria in
modo ottimale verso il parabrezza ed i vetri
laterali anteriori.
Se il veicolo è dotato di riscaldamento
supplementare, è necessario disattivarlo per
garantire un disappannamento-sbrinamento
rapido ed efficace.
VENTILAZIONE SUPPLEMENTAREPOSTERIORE


Questo sistema, complementare
all'equipaggiamento della
ventilazione dell'abitacolo di
serie, ha i comandi sulla parte
inferiore del cruscotto, a sinistra
del volante.

Uscita d'aria

Una pressione di questo comando attiva
la fuoriuscita dell'aria verso l'esterno, il
diodo si accende. Una nuova pressione
lo disattiva e il diodo si spegne.


Entrata d'aria

Una pressione di questo comando attiva
l'entrata d'aria dall'esterno all'interno
dell'abitacolo, il diodo si accende. Una nuova
pressione lo disattiva e il diodo si spegne.

Aerazione

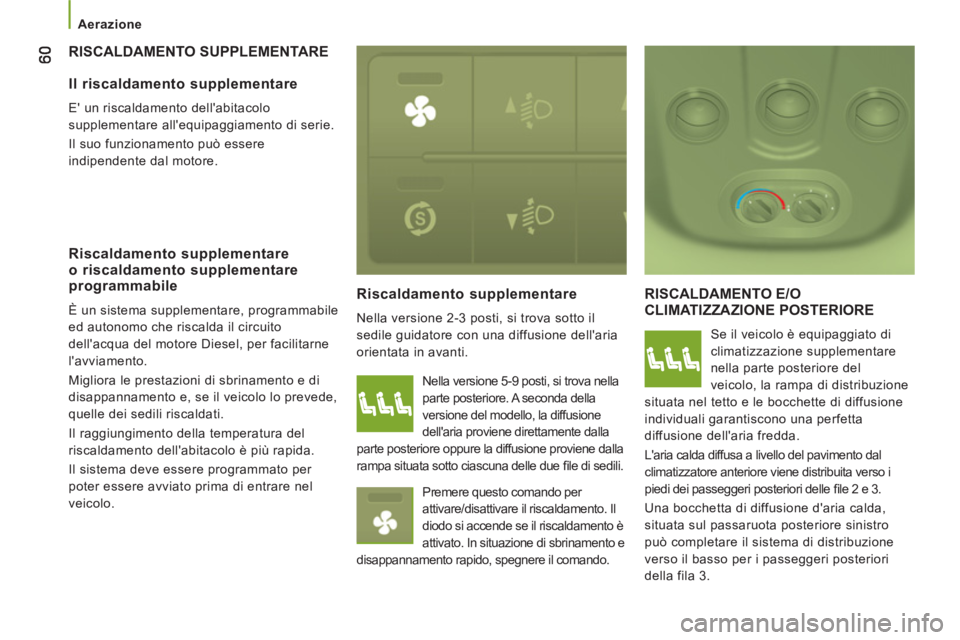

RISCALDAMENTO SUPPLEMENTARE
Riscaldamento supplementare

Nella versione 2-3 posti, si trova sotto il
sedile guidatore con una diffusione dell'aria
orientata in avanti.
RISCALDAMENTO E/O
CLIMATIZZAZIONE POSTERIORE
Se il veicolo è equipaggiato di
climatizzazione supplementare
nella parte posteriore del
veicolo, la rampa di distribuzione
situata nel tetto e le bocchette di diffusione
individuali garantiscono una perfetta
diffusione dell'aria fredda.
L'aria calda diffusa a livello del pavimento dal
climatizzatore anteriore viene distribuita verso i
piedi dei passeggeri posteriori delle fi le 2 e 3.
Una bocchetta di diffusione d'aria calda,
situata sul passaruota posteriore sinistro
può completare il sistema di distribuzione
verso il basso per i passeggeri posteriori
della fila 3.

Il riscaldamento supplementare

E' un riscaldamento dell'abitacolo
supplementare all'equipaggiamento di serie.
Il suo funzionamento può essere
indipendente dal motore.


Riscaldamento supplementare
o riscaldamento supplementare
programmabile
È un sistema supplementare, programmabile
ed autonomo che riscalda il circuito
dell'acqua del motore Diesel, per facilitarne
l'avviamento.
Migliora le prestazioni di sbrinamento e di
disappannamento e, se il veicolo lo prevede,
quelle dei sedili riscaldati.
Il raggiungimento della temperatura del
riscaldamento dell'abitacolo è più rapida.
Il sistema deve essere programmato per
poter essere avviato prima di entrare nel
veicolo. Nella versione 5-9 posti, si trova nella
parte posteriore. A seconda della
versione del modello, la diffusione
dell'aria proviene direttamente dalla
parte posteriore oppure la diffusione proviene dalla
rampa situata sotto ciascuna delle due fi le di sedili.
Premere questo comando per
attivare/disattivare il riscaldamento. Il
diodo si accende se il riscaldamento è
attivato. In situazione di sbrinamento e
disappannamento rapido, spegnere il comando.

61
3
ERGONOMIA E CONFOR
T


Aerazione
Attivazione/Disattivazione

Questo comando, situato sul
pannello all'estrema sinistra del
cruscotto, permette di attivare/
disattivare il funzionamento dei
comandi posteriori dal sedile del guidatore.
Una prima pressione attiva il sistema (spia accesa).

Una seconda pressione disattiva il sistema
(spia spenta). Per disattivare il ventilatore portare il
comando sulla posizione 0. Tuttavia un sistema di sicurezza ventilerà
automaticamente il circuito posteriore, anche
se il comando si trova sulla posizione 0, per
evitare la formazione di condensa.
Flusso d'aria

La forza dell'aria diffusa
attraverso le bocchette varia da
1 a 4.
Per un confort ottimale, ricordarsi
di regolare questo comando.

Regolazione del valore di confort



- sul colore blu, attiva il
raffreddamento,

- sul colore rosso, attiva
il riscaldamento dell'aria
dell'ambiente.
Il comando OFF del frontalino centrale
"Mono zona" disattiva la funzione. Comando posizionato:

62


Aerazione

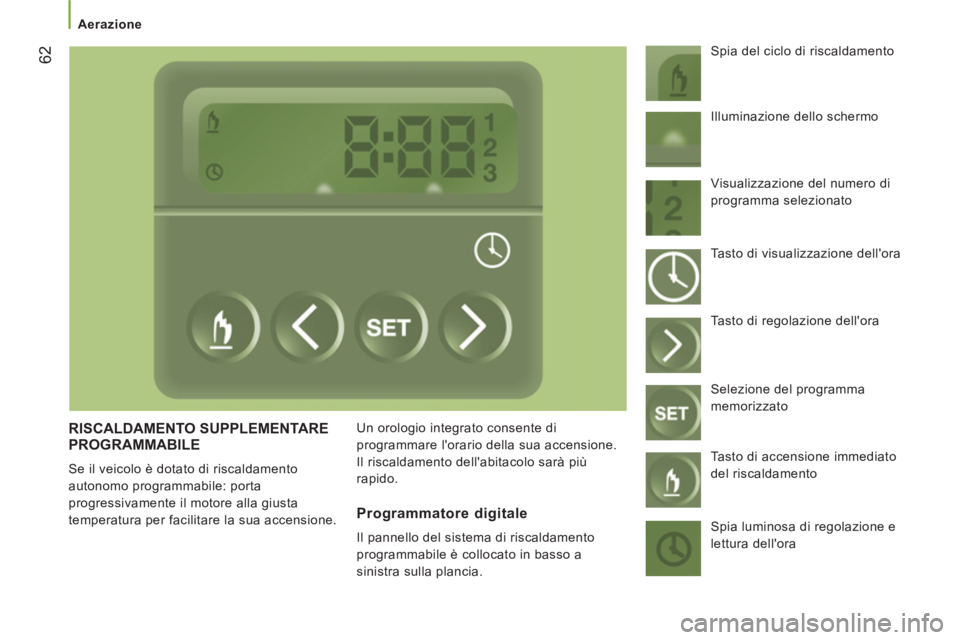

RISCALDAMENTO SUPPLEMENTARE
PROGRAMMABILE
Se il veicolo è dotato di riscaldamento
autonomo programmabile: porta
progressivamente il motore alla giusta
temperatura per facilitare la sua accensione. Un orologio integrato consente di
programmare l'orario della sua accensione.
Il riscaldamento dell'abitacolo sarà più
rapido. Spia del ciclo di riscaldamento
Programmatore digitale

Il pannello del sistema di riscaldamento
programmabile è collocato in basso a
sinistra sulla plancia. Illuminazione dello schermo
Visualizzazione del numero di
programma selezionato
Tasto di visualizzazione dell'ora
Tasto di regolazione dell'ora
Selezione del programma
memorizzato
Tasto di accensione immediato
del riscaldamento
Spia luminosa di regolazione e
lettura dell'ora

63
3
ERGONOMIA E CONFOR
T


Aerazione

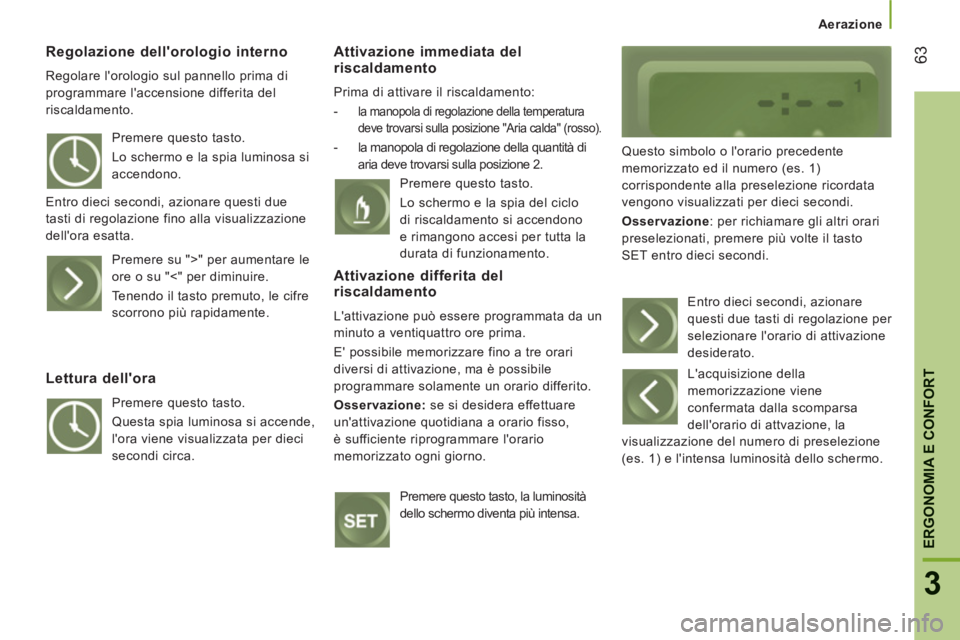

Regolazione dell'orologio interno

Regolare l'orologio sul pannello prima di
programmare l'accensione differita del
riscaldamento.
Attivazione immediata delriscaldamento

Prima di attivare il riscaldamento:


-
la manopola di regolazione della temperatura
deve trovarsi sulla posizione "Aria calda" (rosso).

- la manopola di regolazione della quantità di
aria deve trovarsi sulla posizione 2. Questo simbolo o l'orario precedente
memorizzato ed il numero (es. 1)
corrispondente alla preselezione ricordata
vengono visualizzati per dieci secondi.
Osservazione: per richiamare gli altri orari
preselezionati, premere più volte il tasto
SET entro dieci secondi. Premere questo tasto.
Lo schermo e la spia luminosa si
accendono.
Entro dieci secondi, azionare questi due
tasti di regolazione fino alla visualizzazione
dell'ora esatta.
Premere su ">" per aumentare le
ore o su "<" per diminuire.
Tenendo il tasto premuto, le cifre
scorrono più rapidamente.
Lettura dell'ora

Premere questo tasto.
Questa spia luminosa si accende,
l'ora viene visualizzata per dieci
secondi circa. Premere questo tasto.
Lo schermo e la spia del ciclo
di riscaldamento si accendono
e rimangono accesi per tutta la
durata di funzionamento.


Attivazione differita del
riscaldamento
L'attivazione può essere programmata da un
minuto a ventiquattro ore prima.
E' possibile memorizzare fino a tre orari
diversi di attivazione, ma è possibile
programmare solamente un orario differito.
Osservazione: se si desidera effettuare
un'attivazione quotidiana a orario fisso,
è sufficiente riprogrammare l'orario
memorizzato ogni giorno.
Premere questo tasto, la luminosità
dello schermo diventa più intensa. Entro dieci secondi, azionare
questi due tasti di regolazione per
selezionare l'orario di attivazione
desiderato.
L'acquisizione della
memorizzazione viene
confermata dalla scomparsa
dell'orario di attvazione, la
visualizzazione del numero di preselezione
(es. 1) e l'intensa luminosità dello schermo.

Aerazione

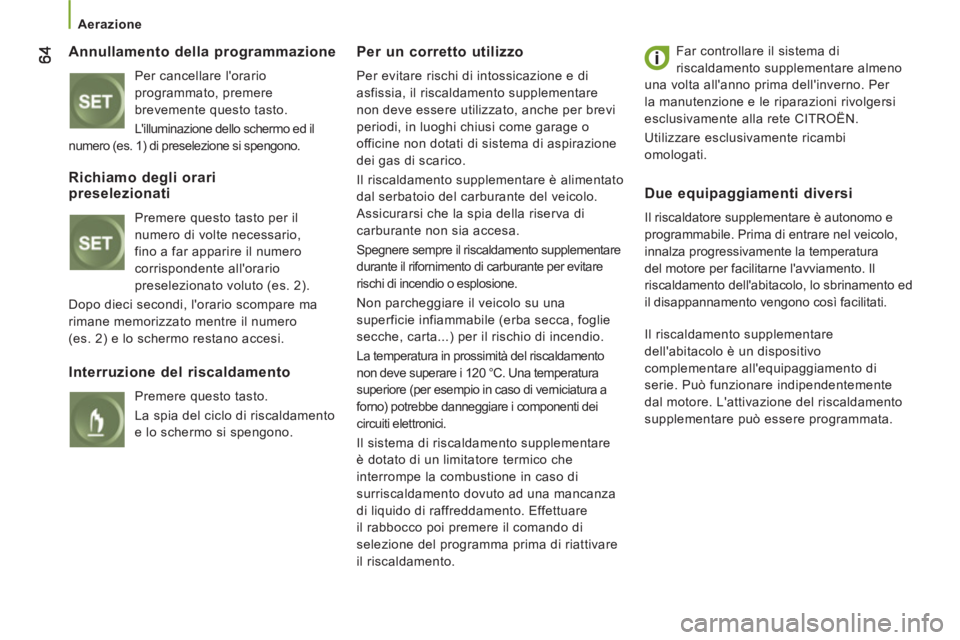

Annullamento della programmazione

Per cancellare l'orario
programmato, premere
brevemente questo tasto.
L'illuminazione dello schermo ed il
numero (es. 1) di preselezione si spengono.
Per un corretto utilizzo

Per evitare rischi di intossicazione e di
asfissia, il riscaldamento supplementare
non deve essere utilizzato, anche per brevi
periodi, in luoghi chiusi come garage o
officine non dotati di sistema di aspirazione
dei gas di scarico.
Il riscaldamento supplementare è alimentato
dal serbatoio del carburante del veicolo.
Assicurarsi che la spia della riserva di
carburante non sia accesa.
Spegnere sempre il riscaldamento supplementare
durante il rifornimento di carburante per evitare
rischi di incendio o esplosione.
Non parcheggiare il veicolo su una
superficie infiammabile (erba secca, foglie
secche, carta...) per il rischio di incendio.
La temperatura in prossimità del riscaldamento
non deve superare i 120 °C. Una temperatura
superiore (per esempio in caso di verniciatura a
forno) potrebbe danneggiare i componenti dei
circuiti elettronici.
Il sistema di riscaldamento supplementare
è dotato di un limitatore termico che
interrompe la combustione in caso di
surriscaldamento dovuto ad una mancanza
di liquido di raffreddamento. Effettuare
il rabbocco poi premere il comando di
selezione del programma prima di riattivare
il riscaldamento. Far controllare il sistema di
riscaldamento supplementare almeno
una volta all'anno prima dell'inverno. Per
la manutenzione e le riparazioni rivolgersi
esclusivamente alla rete CITROËN.
Utilizzare esclusivamente ricambi
omologati.


Richiamo degli oraripreselezionati


Premere questo tasto per il
numero di volte necessario,
fino a far apparire il numero
corrispondente all'orario
preselezionato voluto (es. 2).
Dopo dieci secondi, l'orario scompare ma
rimane memorizzato mentre il numero
(es. 2) e lo schermo restano accesi.


Interruzione del riscaldamento

Premere questo tasto.
La spia del ciclo di riscaldamento
e lo schermo si spengono.


Due equipaggiamenti diversi

Il riscaldatore supplementare è autonomo e
programmabile. Prima di entrare nel veicolo,
innalza progressivamente la temperatura
del motore per facilitarne l'avviamento. Il
riscaldamento dell'abitacolo, lo sbrinamento ed
il disappannamento vengono così facilitati.
Il riscaldamento supplementare
dell'abitacolo è un dispositivo
complementare all'equipaggiamento di
serie. Può funzionare indipendentemente
dal motore. L'attivazione del riscaldamento
supplementare può essere programmata.

65
3
ERGONOMIA E CONFOR
T


Sedili

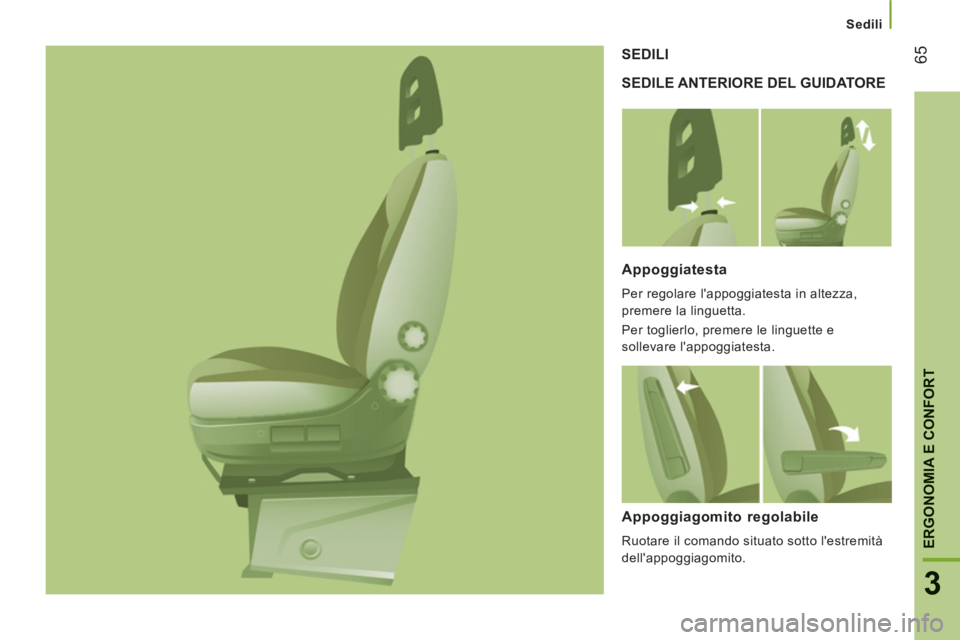

SEDILE ANTERIORE DEL GUIDATORE SEDILI
Appoggiatesta
Per regolare l'appoggiatesta in altezza,
premere la linguetta.
Per toglierlo, premere le linguette e
sollevare l'appoggiatesta.
Appoggiagomito regolabile

Ruotare il comando situato sotto l'estremità
dell'appoggiagomito.

Sedili

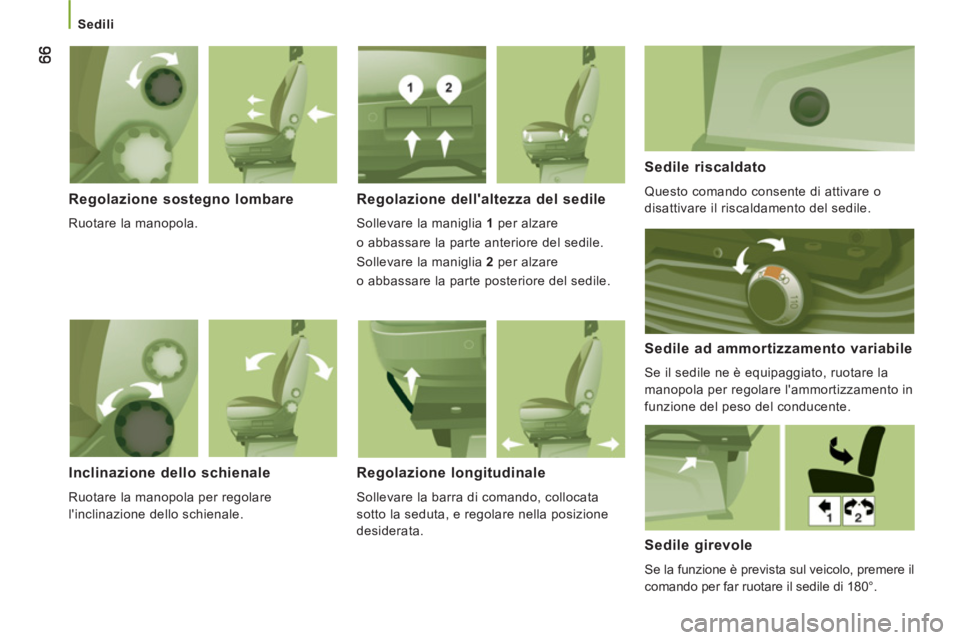

Regolazione sostegno lombare

Ruotare la manopola.
Regolazione dell'altezza del sedile

Sollevare la maniglia 1
per alzare
o abbassare la parte anteriore del sedile.
Sollevare la maniglia 2
per alzare
o abbassare la parte posteriore del sedile.

Sedile riscaldato

Questo comando consente di attivare o
disattivare il riscaldamento del sedile.

Sedile ad ammortizzamento variabile

Se il sedile ne è equipaggiato, ruotare la
manopola per regolare l'ammortizzamento in
funzione del peso del conducente.

Inclinazione dello schienale

Ruotare la manopola per regolare
l'inclinazione dello schienale.
Regolazione longitudinale

Sollevare la barra di comando, collocata
sotto la seduta, e regolare nella posizione
desiderata.


Sedile girevole

Se la funzione è prevista sul veicolo, premere il
comando per far ruotare il sedile di 180°.

67
3
ERGONOMIA E CONFOR
T


Sedili
SEDILI ANTERIORI A 2 POSTI

Sono dotati di due cinture di sicurezza.
Maniglia di sostegno

Si trova sopra al sedile del passeggero
centrale.
Tavolinetto

Lo schienale del sedile centrale si ribalta per
fungere da tavolino.
Tirare la maniglia collocata sulla parte alta
del cuscino dello schienale.

68


Sedili

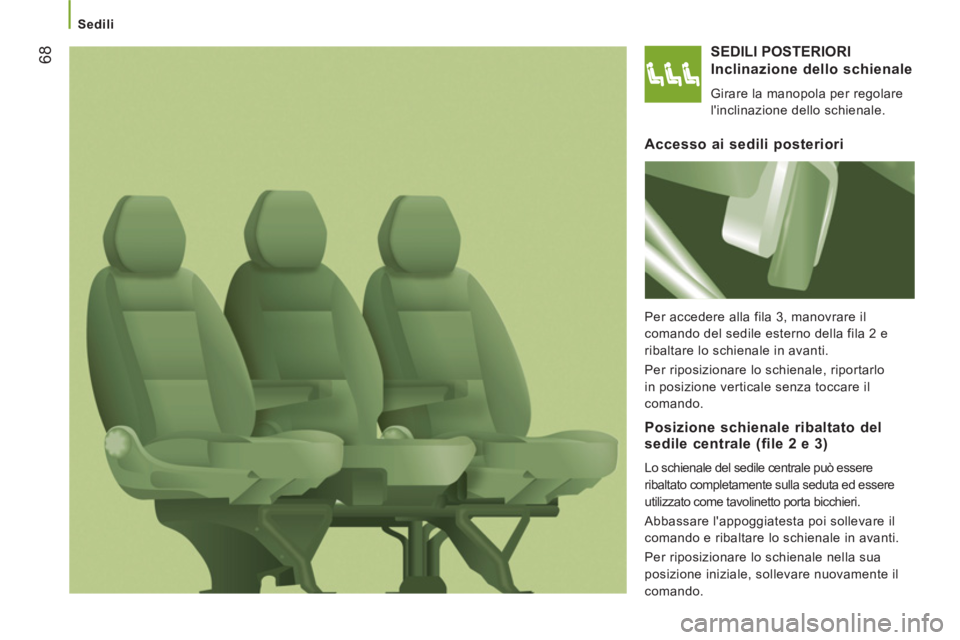

SEDILI POSTERIORI

Inclinazione dello schienale

Girare la manopola per regolare
l'inclinazione dello schienale.

Accesso ai sedili posteriori

Per accedere alla fila 3, manovrare il
comando del sedile esterno della fila 2 e
ribaltare lo schienale in avanti.
Per riposizionare lo schienale, riportarlo
in posizione verticale senza toccare il
comando.


Posizione schienale ribaltato del
sedile centrale (file 2 e 3)
Lo schienale del sedile centrale può essere
ribaltato completamente sulla seduta ed essere
utilizzato come tavolinetto porta bicchieri.
Abbassare l'appoggiatesta poi sollevare il
comando e ribaltare lo schienale in avanti.
Per riposizionare lo schienale nella sua
posizione iniziale, sollevare nuovamente il
comando.
