Defekt lyspære
139
SMÅREPARASJONER
8
JUMPER-PAPIER_NO_CHAP08_AIDE RAPIDE_ED01-2014

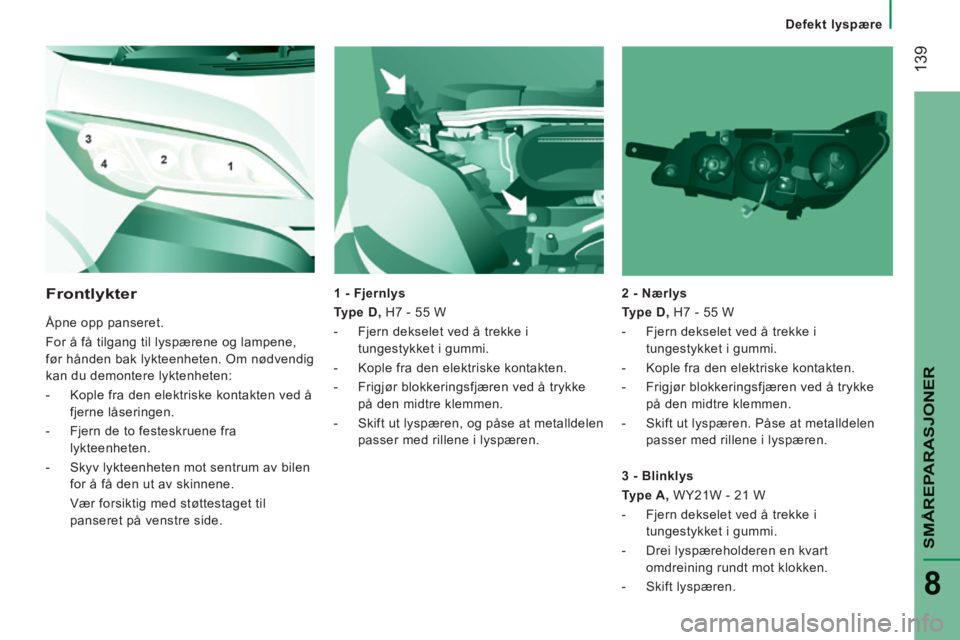

1 - Fjernlys
Type D , H7 - 55 W
- Fjern dekselet ved å trekke i tungestykket i gummi.
- Kople fra den elektriske kontakten.
- Frigjør blokkeringsfjæren ved å trykke på den midtre klemmen.
- Skift ut lyspæren, og påse at metalldelen passer med rillene i lyspæren. 2 - Nærlys
Type D
, H7 - 55 W
- Fjern dekselet ved å trekke i tungestykket i gummi.
- Kople fra den elektriske kontakten.
- Frigjør blokkeringsfjæren ved å trykke på den midtre klemmen.
- Skift ut lyspæren. Påse at metalldelen passer med rillene i lyspæren. Frontlykter
Åpne opp panseret.
For å få tilgang til lyspærene og lampene,
før hånden bak lykteenheten. Om nødvendig
kan du demontere lyktenheten:
- Kople fra den elektriske kontakten ved å fjerne låseringen.
- Fjern de to festeskruene fra lykteenheten.
- Skyv lykteenheten mot sentrum av bilen for å få den ut av skinnene.
Vær forsiktig med støttestaget til panseret på venstre side. 3 - Blinklys
Type A
, WY21W - 21 W
- Fjern dekselet ved å trekke i tungestykket i gummi.
- Drei lyspæreholderen en kvart omdreining rundt mot klokken.
- Skift lyspæren.

Defekt lyspære
140
JUMPER-PAPIER_NO_CHAP08_AIDE RAPIDE_ED01-2014
Skifte av halogenlyspærer skal skje
et par minutter etter at lyskasteren er
slukket (for å unngå alvorlig brannskader).
Rør ikke lyspæren direkte med fingrene,
bruk en klut som ikke loer.
Kontroller at lyset fungerer korrekt etter å ha
skiftet ut lyspæren.
5 - Tåkelys
Type E , H1 - 55 W
- Drei rattet helt til venstre.
- Fjern skruen i hjulhuset og åpne opp luken.
- Fjern dekselet.
- Kople fra den elektriske kontakten.
- Firgjør blokkeringsfjæren ved å trykke på de to tappene.
- Skift ut lyspæren og påse at metalldelen passer med rillene i lyspæren.

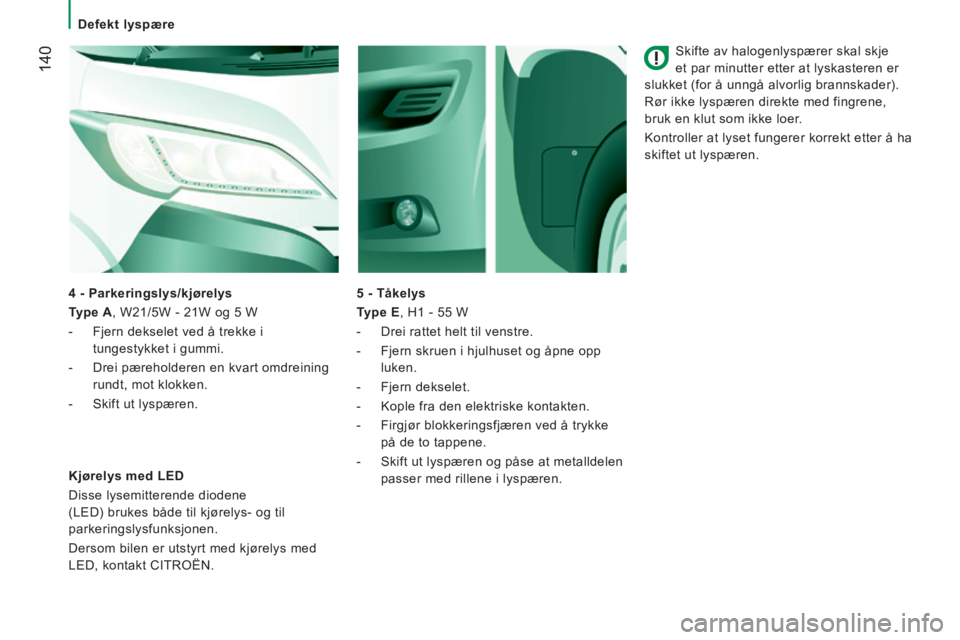

Kjørelys med LED
Disse lysemitterende diodene
(LED) brukes både til kjørelys- og til
parkeringslysfunksjonen.
Dersom bilen er utstyrt med kjørelys med
LED, kontakt CITROËN. 4 - Parkeringslys/kjørelys
Type A , W21/5W - 21W og 5 W
- Fjern dekselet ved å trekke i
tungestykket i gummi.
- Drei pæreholderen en kvart omdreining rundt, mot klokken.
- Skift ut lyspæren.

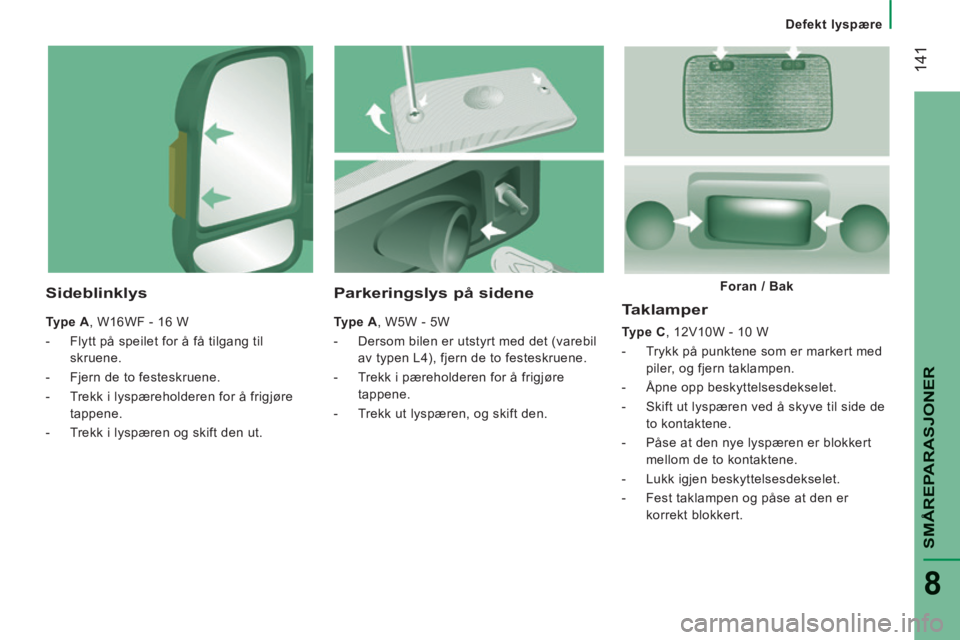

Defekt lyspære
141
SMÅREPARASJONER
8
JUMPER-PAPIER_NO_CHAP08_AIDE RAPIDE_ED01-2014
Taklamper
Type C , 12V10W - 10 W
- Trykk på punktene som er markert med piler, og fjern taklampen.
- Åpne opp beskyttelsesdekselet.
- Skift ut lyspæren ved å skyve til side de to kontaktene.
- Påse at den nye lyspæren er blokkert mellom de to kontaktene.
- Lukk igjen beskyttelsesdekselet.
- Fest taklampen og påse at den er korrekt blokkert.
Parkeringslys på sidene
Type A, W5W - 5W
- Dersom bilen er utstyrt med det (varebil av typen L4), fjern de to festeskruene.
- Trekk i pæreholderen for å frigjøre tappene.
- Trekk ut lyspæren, og skift den.
Sideblinklys
Type A , W16WF - 16 W
- Flytt på speilet for å få tilgang til skruene.
- Fjern de to festeskruene.
- Trekk i lyspæreholderen for å frigjøre tappene.
- Trekk i lyspæren og skift den ut. Foran / Bak

Defekt lyspære
142
JUMPER-PAPIER_NO_CHAP08_AIDE RAPIDE_ED01-2014

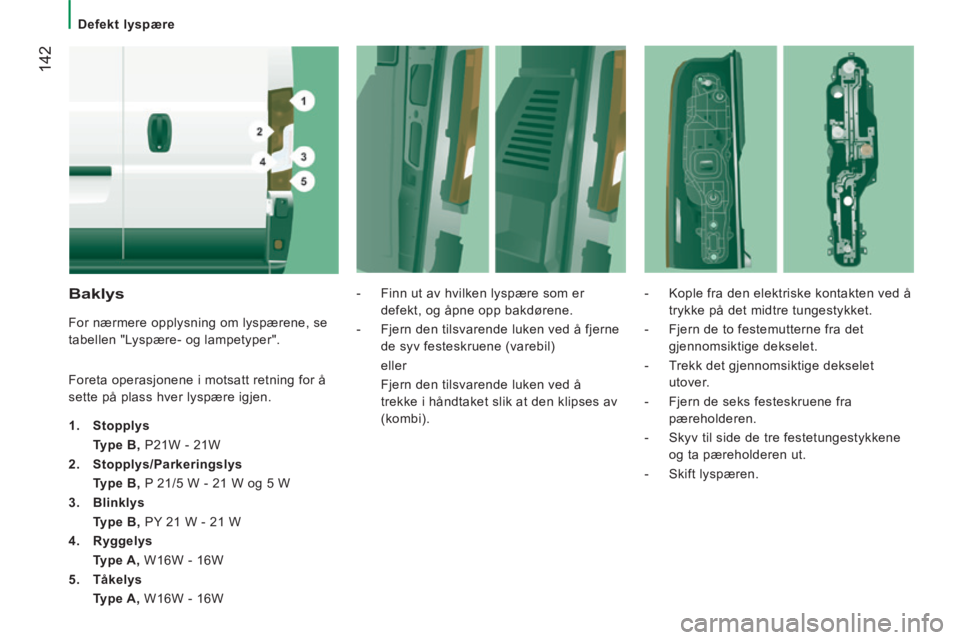

Baklys
For nærmere opplysning om lyspærene, se
tabellen "Lyspære- og lampetyper".
Foreta operasjonene i motsatt retning for å
sette på plass hver lyspære igjen.
1. Stopplys
Type B, P21W - 21W
2. Stopplys/Parkeringslys
Type B, P 21/5 W - 21 W og 5 W
3. Blinklys
Type B, PY 21 W - 21 W
4. Ryggelys
Type A, W16W - 16W
5. Tåkelys
Type A, W16W - 16W - Finn ut av hvilken lyspære som er
defekt, og åpne opp bakdørene.
- Fjern den tilsvarende luken ved å fjerne de syv festeskruene (varebil)
eller
Fjern den tilsvarende luken ved å trekke i håndtaket slik at den klipses av
(kombi). - Kople fra den elektriske kontakten ved å
trykke på det midtre tungestykket.
- Fjern de to festemutterne fra det gjennomsiktige dekselet.
- Trekk det gjennomsiktige dekselet utover.
- Fjern de seks festeskruene fra pæreholderen.
- Skyv til side de tre festetungestykkene og ta pæreholderen ut.
- Skift lyspæren.

Defekt lyspære
143
SMÅREPARASJONER
8
JUMPER-PAPIER_NO_CHAP08_AIDE RAPIDE_ED01-2014
Tredje stopplys
Type B , P21W - 21W
- Løsne på de to skruene.
- Ta ut lampen.
- Trykk de to tungestykkene til siden for å kunne ta ut lyspæren.
- Frigjør den defekte lyspæren ved å trykke lett på den samtidig som den
dreies mot klokken.
- Skift ut lyspæren.

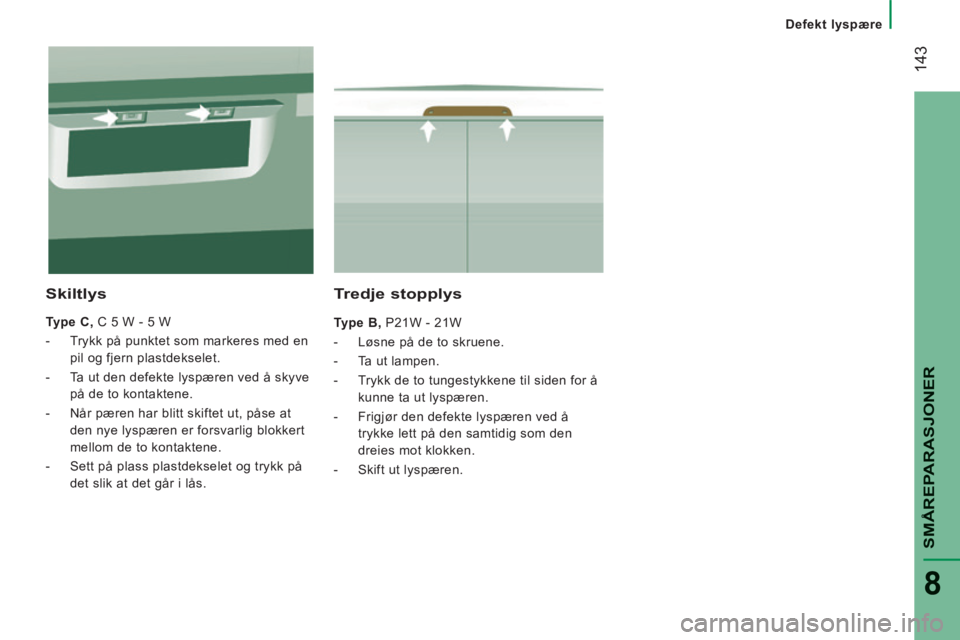

Skiltlys
Type C, C 5 W - 5 W
- Trykk på punktet som markeres med en pil og fjern plastdekselet.
- Ta ut den defekte lyspæren ved å skyve på de to kontaktene.
- Når pæren har blitt skiftet ut, påse at den nye lyspæren er forsvarlig blokkert
mellom de to kontaktene.
- Sett på plass plastdekselet og trykk på det slik at det går i lås.

Slitte vindusviskerblader
144
JUMPER-PAPIER_NO_CHAP08_AIDE RAPIDE_ED01-2014

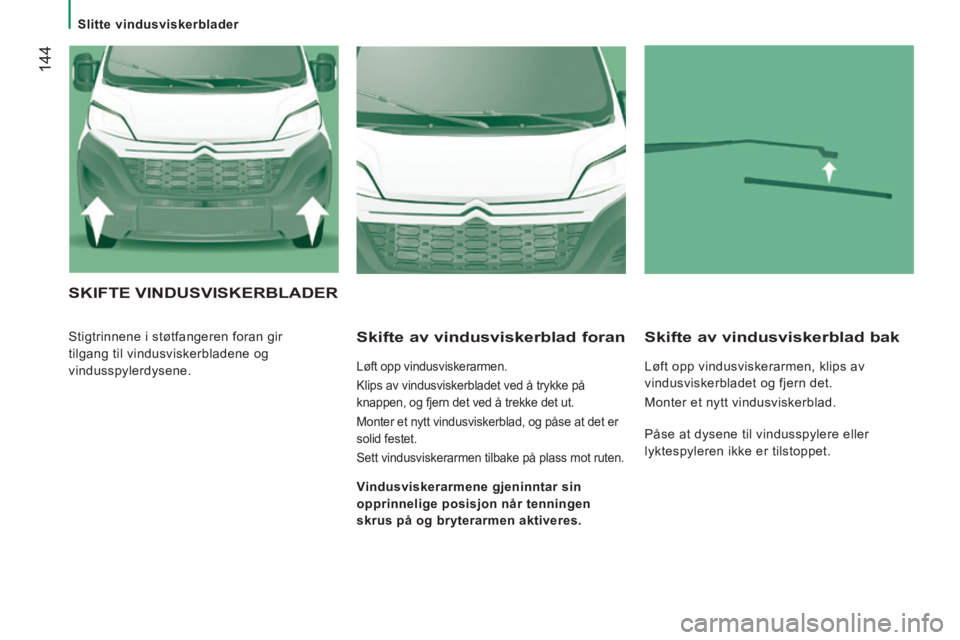

SKIFTE VINDUSVISKERBLADER
Stigtrinnene i støtfangeren foran gir
tilgang til vindusviskerbladene og
vindusspylerdysene. Skifte av vindusviskerblad foran
Løft opp vindusviskerarmen.
Klips av vindusviskerbladet ved å trykke på
knappen, og fjern det ved å trekke det ut.
Monter et nytt vindusviskerblad, og påse at det er
solid festet.
Sett vindusviskerarmen tilbake på plass mot ruten.
Skifte av vindusviskerblad bak
Løft opp vindusviskerarmen, klips av
vindusviskerbladet og fjern det.
Monter et nytt vindusviskerblad.
Vindusviskerarmene gjeninntar sin
opprinnelige posisjon når tenningen
skrus på og bryterarmen aktiveres. Påse at dysene til vindusspylere eller
lyktespyleren ikke er tilstoppet.

Punktert dekk
145
SMÅREPARASJONER
8
JUMPER-PAPIER_NO_CHAP08_AIDE RAPIDE_ED01-2014

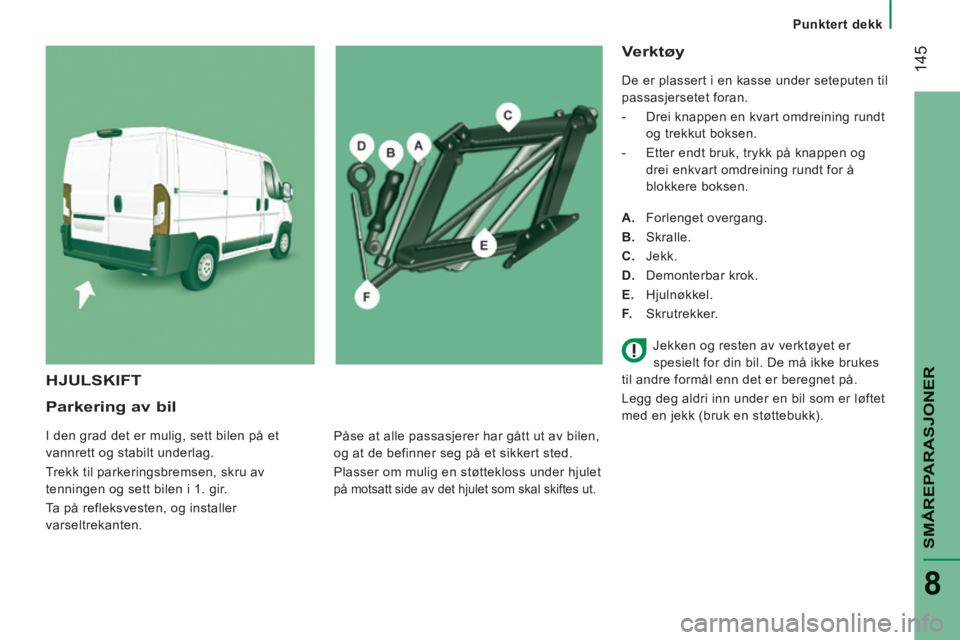

Parkering av bil
I den grad det er mulig, sett bilen på et
vannrett og stabilt underlag.
Trekk til parkeringsbremsen, skru av
tenningen og sett bilen i 1. gir.
Ta på refleksvesten, og installer
varseltrekanten.
Verktøy
De er plassert i en kasse under seteputen til
passasjersetet foran.
- Drei knappen en kvart omdreining rundt og trekkut boksen.
- Etter endt bruk, trykk på knappen og drei enkvart omdreining rundt for å
blokkere boksen.
A. Forlenget overgang.
B. Skralle.
C. Jekk.
D. Demonterbar krok.
E. Hjulnøkkel.
F. Skrutrekker.
HJULSKIFT
Påse at alle passasjerer har gått ut av bilen,
og at de befinner seg på et sikkert sted.
Plasser om mulig en støttekloss under hjulet
på motsatt side av det hjulet som skal skiftes ut.
Jekken og resten av verktøyet er
spesielt for din bil. De må ikke brukes
til andre formål enn det er beregnet på.
Legg deg aldri inn under en bil som er løftet
med en jekk (bruk en støttebukk).

Punktert dekk
146
JUMPER-PAPIER_NO_CHAP08_AIDE RAPIDE_ED01-2014
Demontering av hjulet som skal repareres
- Demonter hjulkapselen ved å bruke skrutrekkeren F som dekkspak.
- Løsne på hjulboltene ved hjelp av hjulnøkkelen E .
- Plasser jekken C på en av de fire
plassenesom er beregnet på det på
understellet, i nærheten av hjulene.

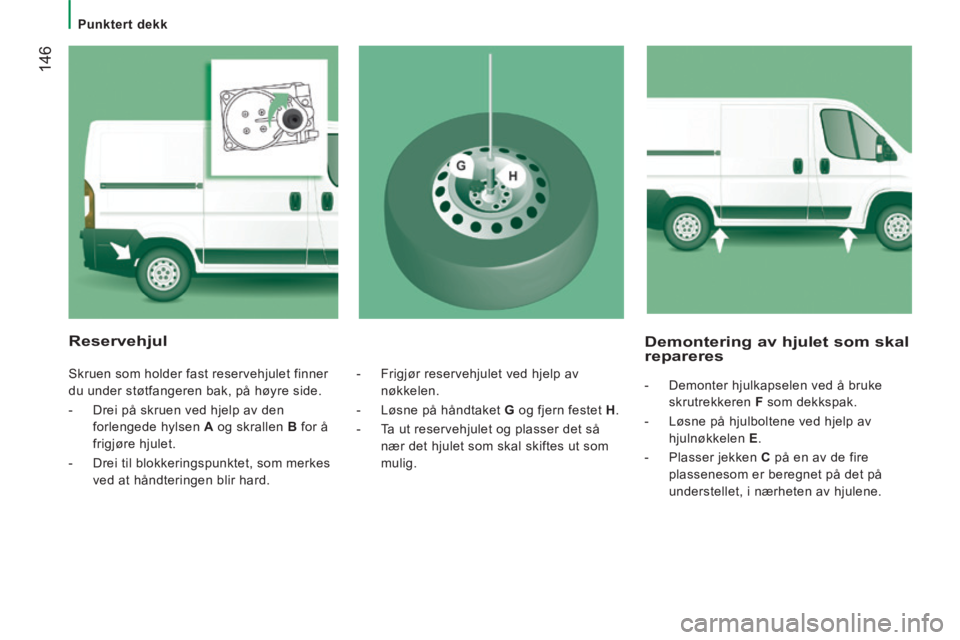

Reservehjul
Skruen som holder fast reservehjulet finner
du under støtfangeren bak, på høyre side.
- Drei på skruen ved hjelp av den forlengede hylsen A og skrallen B for å
frigjøre hjulet.
- Drei til blokkeringspunktet, som merkes ved at håndteringen blir hard. - Frigjør reservehjulet ved hjelp av
nøkkelen.
- Løsne på håndtaket G og fjern festet H .
- Ta ut reservehjulet og plasser det så nær det hjulet som skal skiftes ut som
mulig.

Punktert dekk
147
SMÅREPARASJONER
8
JUMPER-PAPIER_NO_CHAP08_AIDE RAPIDE_ED01-2014
Tilbakemontering av hjul som er reparert
Tilbakemonteringen av det reparerte hjulet foregår
på samme måte som monteringen av reservehjulet.
Ikke glem å legge tilbake hjukapselen.
Se rubrikken "Tekniske
spesifikasjoner - Identifikasjon av bilen"
for å lokalisere dekktrykketiketten.
Reservehjulet er ikke beregnet på bruk
over lange distanser, få raskt kontrollert
tilstrammingen av skruene og dekktrykket
hos CITROËN eller i et kvalifisert verksted.
Få det defekte hjulet reparert og
tilbakemontert så fort som mulig hos et
CITROËN eller i et kvalifisert verksted. Montering av reservehjulet
- Anbring reservehjulet på navet og stram boltene lett tilfor hånd.
- Foreta en første tiltrekking ved hjelp avhjulnøkkelen E .
- Før bilen helt ned ved å folde sammen jekken, og fjern den.
- Stram boltene på nytt til med nøkkelen E .
- Plasser hjulet som skal repareres bak i bilen. - Sett på plass festet
H og stram
tilhåndtaket G .
- Før den forlengede hylsen A inn i hullet
og stram skruen helt til ved hjelp av
skrallen B for å tilbakemontere hjulet.
- Rydd på plass verktøyet og kapselen.
Dersom bilen er utstyrt med et
sammenfoldbart stigtrinn, skal jekken
plasseres i en vinkel på 45°.
- Fold ut jekken ved hjelp av skrallen B til
hjulet befinner seg noen centimeter fra
bakken.
- Løsne helt på boltene fjern hjulet som skal repareres.

Punktert dekk
148
JUMPER-PAPIER_NO_CHAP08_AIDE RAPIDE_ED01-2014

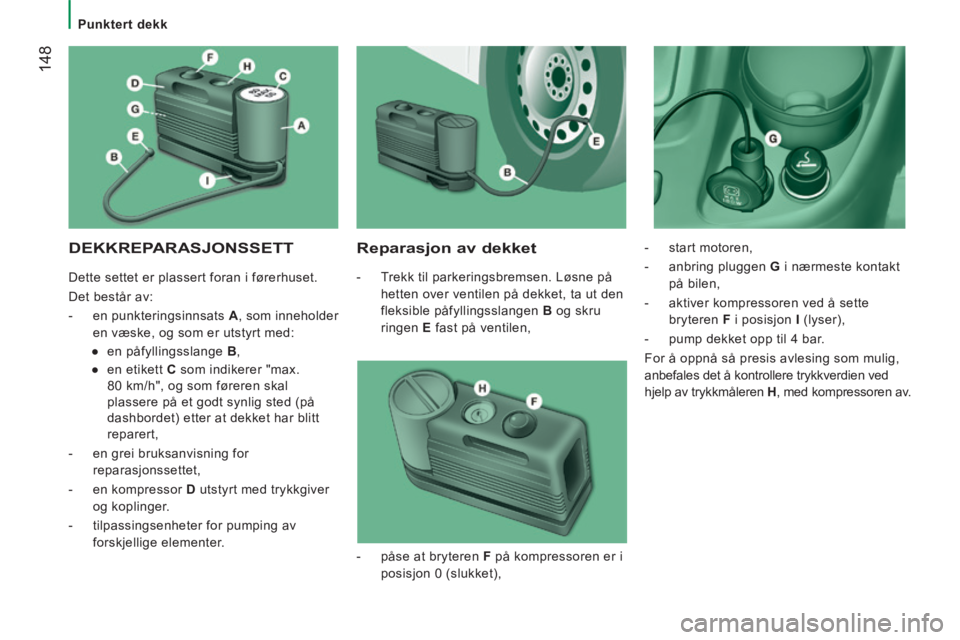

DEKKREPARASJONSSETT Reparasjon av dekket
- Trekk til parkeringsbremsen. Løsne på hetten over ventilen på dekket, ta ut den
fleksible påfyllingsslangen B og skru
ringen E fast på ventilen, - start motoren,
- anbring pluggen G
i nærmeste kontakt
på bilen,
- aktiver kompressoren ved å sette bryteren F i posisjon I (lyser),
- pump dekket opp til 4 bar.
For å oppnå så presis avlesing som mulig,
anbefales det å kontrollere trykkverdien ved
hjelp av trykkmåleren H , med kompressoren av.
- påse at bryteren F på kompressoren er i
posisjon 0 (slukket),
Dette settet er plassert foran i førerhuset.
Det består av:
- en punkteringsinnsats A
, som inneholder
en væske, og som er utstyrt med:
● en påfyllingsslange B ,
● en etikett C som indikerer "max.
80 km/h", og som føreren skal
plassere på et godt synlig sted (på
dashbordet) etter at dekket har blitt
reparert,
- en grei bruksanvisning for reparasjonssettet,
- en kompressor D utstyrt med trykkgiver
og koplinger.
- tilpassingsenheter for pumping av forskjellige elementer.
