CITROEN JUMPER 2015 Priručnik (in Serbian)

Neispravna sijalica ili far
139
BRZA POMOĆ
8
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014

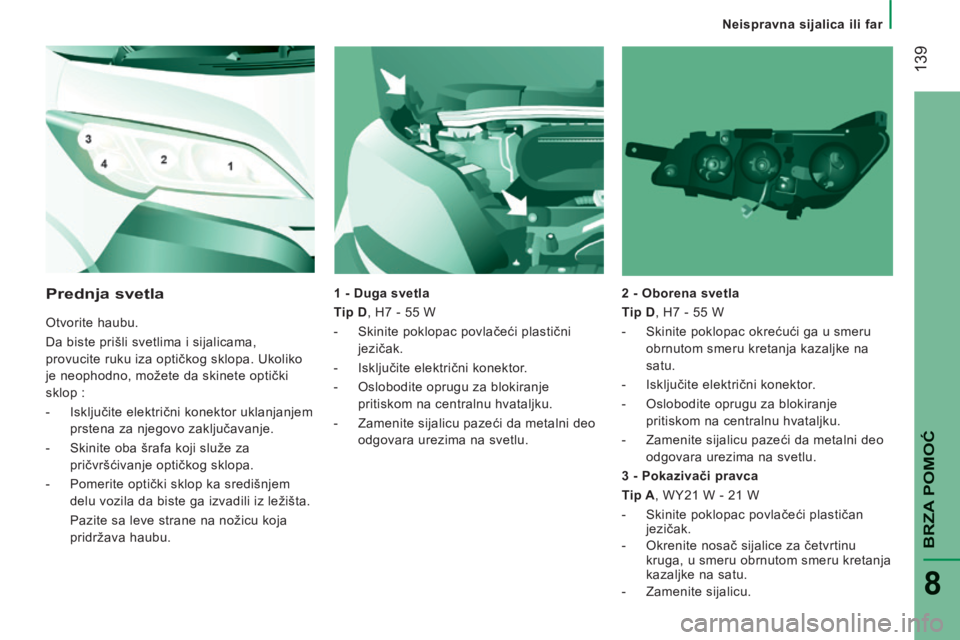

1 - Duga svetla
Tip D , H7 - 55 W
- Skinite poklopac povlačeći plastični jezičak.
- Isključite električni konektor.
- Oslobodite oprugu za blokiranje pritiskom na centralnu hvataljku.
- Zamenite sijalicu pazeći da metalni deo odgovara urezima na svetlu. 2 - Oborena svetla
Tip D , H7 - 55 W
- Skinite poklopac okrećući ga u smeru
obrnutom smeru kretanja kazaljke na
satu.
- Isključite električni konektor.
- Oslobodite oprugu za blokiranje pritiskom na centralnu hvataljku.
- Zamenite sijalicu pazeći da metalni deo odgovara urezima na svetlu. Prednja svetla
Otvorite haubu.
Da biste prišli svetlima i sijalicama,
provucite ruku iza optičkog sklopa. Ukoliko
je neophodno, možete da skinete optički
sklop :
- Isključite električni konektor uklanjanjem prstena za njegovo zaključavanje.
- Skinite oba šrafa koji služe za pričvršćivanje optičkog sklopa.
- Pomerite optički sklop ka središnjem delu vozila da biste ga izvadili iz ležišta.
Pazite sa leve strane na nožicu koja pridržava haubu. 3 - Pokazivači pravca
Tip A , WY21 W - 21 W
-
Skinite poklopac povlačeći plastičan
jezičak.
- Okrenite nosač sijalice za četvrtinu kruga, u smeru obrnutom smeru kretanja
kazaljke na satu.
- Zamenite sijalicu.

Neispravna sijalica ili far
140
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014

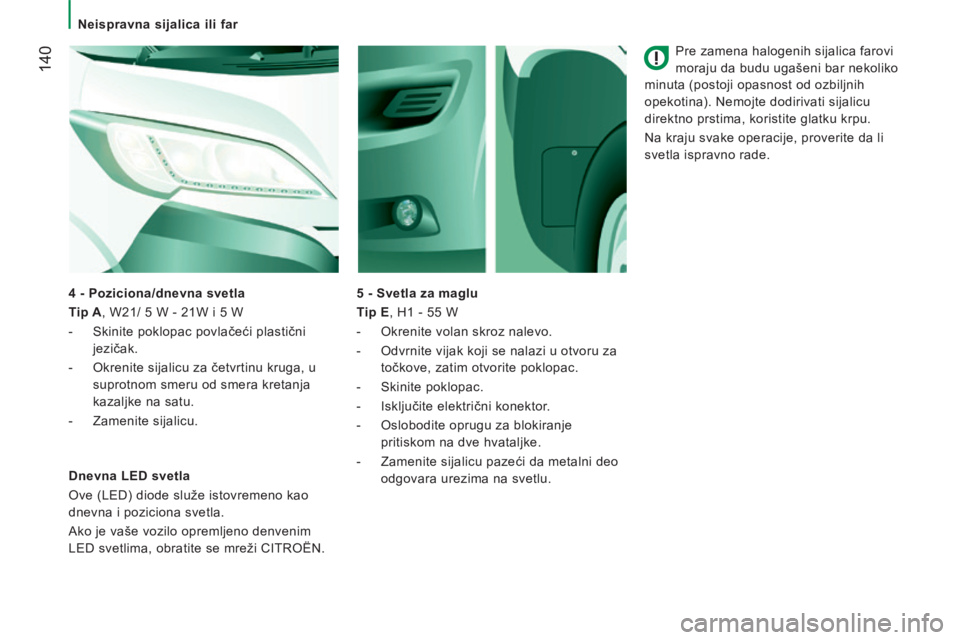

Pre zamena halogenih sijalica farovi
moraju da budu ugašeni bar nekoliko
minuta (postoji opasnost od ozbiljnih
opekotina). Nemojte dodirivati sijalicu
direktno prstima, koristite glatku krpu.
Na kraju svake operacije, proverite da li
svetla ispravno rade.
5 - Svetla za maglu
Tip E , H1 - 55 W
- Okrenite volan skroz nalevo.
- Odvrnite vijak koji se nalazi u otvoru za točkove, zatim otvorite poklopac.
- Skinite poklopac.
- Isključite električni konektor.
- Oslobodite oprugu za blokiranje pritiskom na dve hvataljke.
- Zamenite sijalicu pazeći da metalni deo odgovara urezima na svetlu.
Dnevna LED svetla
Ove (LED) diode služe istovremeno kao
dnevna i poziciona svetla.
Ako je vaše vozilo opremljeno denvenim
LED svetlima, obratite se mreži CITROËN. 4 - Poziciona/dnevna svetla
Tip A , W21/ 5 W - 21W i 5 W
- Skinite poklopac povlačeći plastični
jezičak.
- Okrenite sijalicu za četvrtinu kruga, u suprotnom smeru od smera kretanja
kazaljke na satu.
- Zamenite sijalicu.

Neispravna sijalica ili far
141
BRZA POMOĆ
8
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014

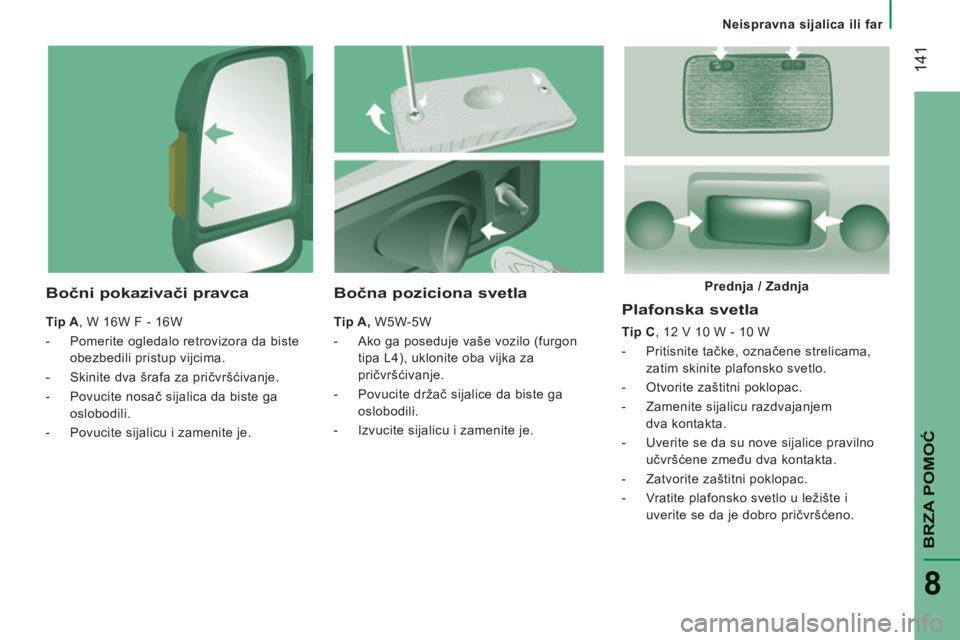

Plafonska svetla
Tip C , 12 V 10 W - 10 W
- Pritisnite tačke, označene strelicama, zatim skinite plafonsko svetlo.
- Otvorite zaštitni poklopac.
- Zamenite sijalicu razdvajanjem dva kontakta.
- Uverite se da su nove sijalice pravilno učvršćene zmeđu dva kontakta.
- Zatvorite zaštitni poklopac.
- Vratite plafonsko svetlo u ležište i uverite se da je dobro pričvršćeno.
Bočna poziciona svetla
Tip A, W5W-5W
- Ako ga poseduje vaše vozilo (furgon tipa L4), uklonite oba vijka za
pričvršćivanje.
- Povucite držač sijalice da biste ga oslobodili.
- Izvucite sijalicu i zamenite je.
Bočni pokazivači pravca
Tip A , W 16W F - 16W
- Pomerite ogledalo retrovizora da biste obezbedili pristup vijcima.
- Skinite dva šrafa za pričvršćivanje.
- Povucite nosač sijalica da biste ga oslobodili.
- Povucite sijalicu i zamenite je. Prednja / Zadnja

Neispravna sijalica ili far
142
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014

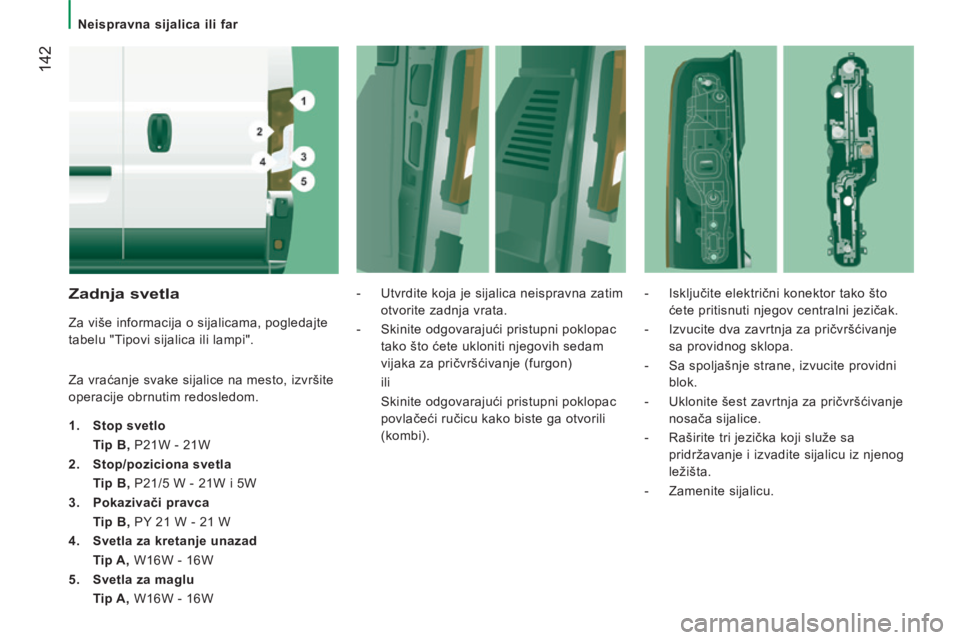

Zadnja svetla
Za više informacija o sijalicama, pogledajte
tabelu "Tipovi sijalica ili lampi".
Za vraćanje svake sijalice na mesto, izvršite
operacije obrnutim redosledom.
1. Stop svetlo
Tip B, P21W - 21W
2. Stop/poziciona svetla
Tip B, P21/5 W - 21W i 5W
3. Pokazivači pravca
Tip B, PY 21 W - 21 W
4. Svetla za kretanje unazad
Tip A, W16W - 16W
5. Svetla za maglu
Tip A, W16W - 16W - Utvrdite koja je sijalica neispravna zatim
otvorite zadnja vrata.
- Skinite odgovarajući pristupni poklopac tako što ćete ukloniti njegovih sedam
vijaka za pričvršćivanje (furgon)
ili
Skinite odgovarajući pristupni poklopac povlačeći ručicu kako biste ga otvorili
(kombi). - Isključite električni konektor tako što
ćete pritisnuti njegov centralni jezičak.
- Izvucite dva zavrtnja za pričvršćivanje sa providnog sklopa.
- Sa spoljašnje strane, izvucite providni blok.
- Uklonite šest zavrtnja za pričvršćivanje nosača sijalice.
- Raširite tri jezička koji služe sa pridržavanje i izvadite sijalicu iz njenog
ležišta.
- Zamenite sijalicu.

Neispravna sijalica ili far
143
BRZA POMOĆ
8
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014
Treće stop svetlo
Tip B , P21W-21 W
- Odvrnite oba zavrtnja.
- Izvucite sijalicu.
- Skinite nosač sijalica razdvajajući dva jezička.
- Izvadite neispravnu sijalicu blagim pritiskom sa gornje strane i okrećući
je suprotno smeru kretanja kazaljki na
satu.
- Zamenite sijalicu.
Svetlo za registarske tablice
Tip C, C5W - 5W
- Pritisnite tačku, označenu strelicom, zatim skinite plastičnu masku.
- Skinite neispravnu sijalicu tako što ćete razmaknuti dva kontakta.
- Kada zamenite sijalicu, proverite da li je nova sijalica dobro pričvršćena između
dva kontakta.
- Vratite plastičnu masku i pritisnite je da bi se blokirala.

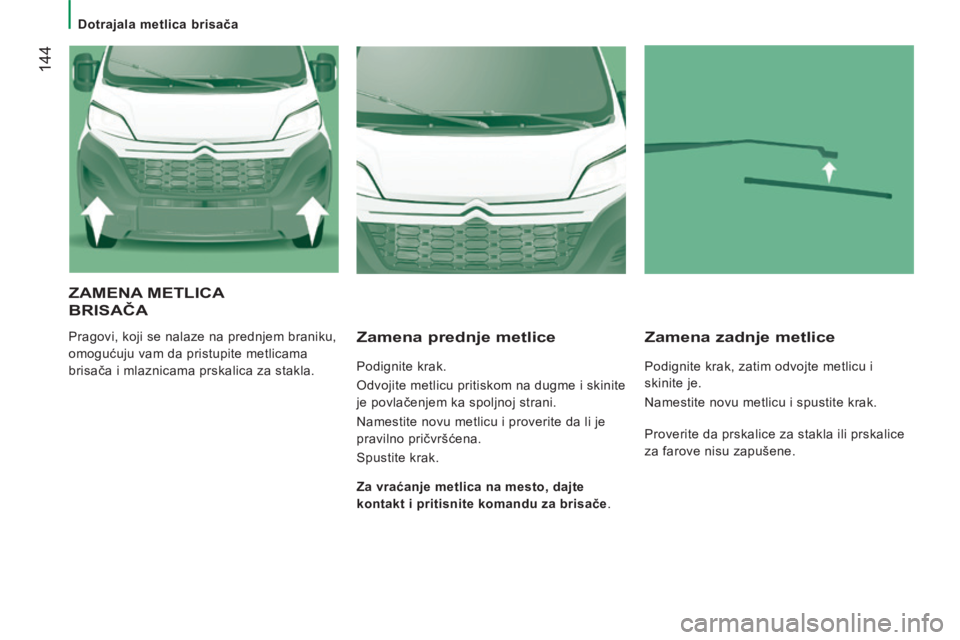

Dotrajala metlica brisača
144
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014
ZAMENA METLICA
BRISAČA
Pragovi, koji se nalaze na prednjem braniku,
omogućuju vam da pristupite metlicama
brisača i mlaznicama prskalica za stakla. Zamena prednje metlice
Podignite krak.
Odvojite metlicu pritiskom na dugme i skinite
je povlačenjem ka spoljnoj strani.
Namestite novu metlicu i proverite da li je
pravilno pričvršćena.
Spustite krak.
Zamena zadnje metlice
Podignite krak, zatim odvojte metlicu i
skinite je.
Namestite novu metlicu i spustite krak.
Za vraćanje metlica na mesto, dajte
kontakt i pritisnite komandu za brisače . Proverite da prskalice za stakla ili prskalice
za farove nisu zapušene.

Probušena guma
145
BRZA POMOĆ
8
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014

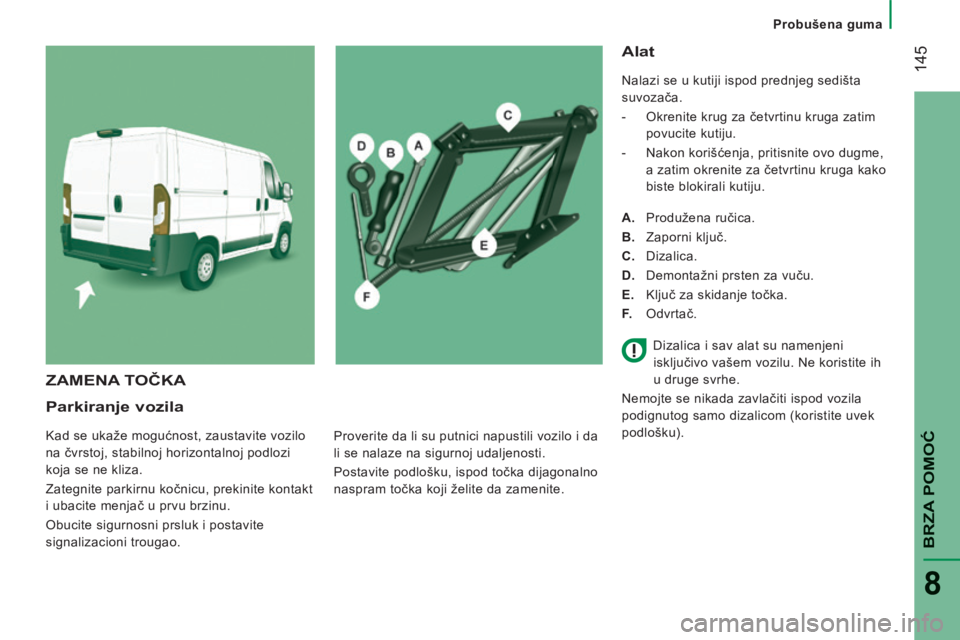

Parkiranje vozila
Kad se ukaže mogućnost, zaustavite vozilo
na čvrstoj, stabilnoj horizontalnoj podlozi
koja se ne kliza.
Zategnite parkirnu kočnicu, prekinite kontakt
i ubacite menjač u prvu brzinu.
Obucite sigurnosni prsluk i postavite
signalizacioni trougao.
Alat
Nalazi se u kutiji ispod prednjeg sedišta
suvozača.
- Okrenite krug za četvrtinu kruga zatim povucite kutiju.
- Nakon korišćenja, pritisnite ovo dugme, a zatim okrenite za četvrtinu kruga kako
biste blokirali kutiju.
A. Produžena ručica.
B. Zaporni ključ.
C. Dizalica.
D. Demontažni prsten za vuču.
E. Ključ za skidanje točka.
F. Odvrtač.
ZAMENA TOČKA
Proverite da li su putnici napustili vozilo i da
li se nalaze na sigurnoj udaljenosti.
Postavite podlošku, ispod točka dijagonalno
naspram točka koji želite da zamenite. Dizalica i sav alat su namenjeni
isključivo vašem vozilu. Ne koristite ih
u druge svrhe.
Nemojte se nikada zavlačiti ispod vozila
podignutog samo dizalicom (koristite uvek
podlošku).

Probušena guma
146
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014

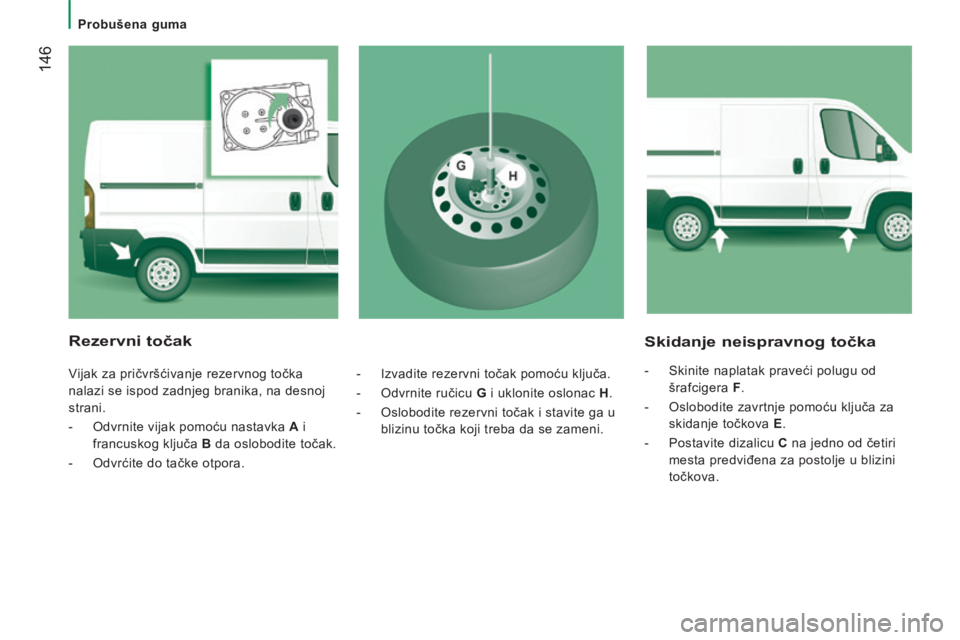

Skidanje neispravnog točka
- Skinite naplatak praveći polugu od šrafcigera F .
- Oslobodite zavrtnje pomoću ključa za skidanje točkova E .
- Postavite dizalicu C na jedno od četiri
mesta predviđena za postolje u blizini
točkova.
Rezervni točak
Vijak za pričvršćivanje rezervnog točka
nalazi se ispod zadnjeg branika, na desnoj
strani.
- Odvrnite vijak pomoću nastavka A i
francuskog ključa B da oslobodite točak.
- Odvrćite do tačke otpora. - Izvadite rezervni točak pomoću ključa.
- Odvrnite ručicu
G i uklonite oslonac H .
- Oslobodite rezervni točak i stavite ga u blizinu točka koji treba da se zameni.

Probušena guma
147
BRZA POMOĆ
8
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014

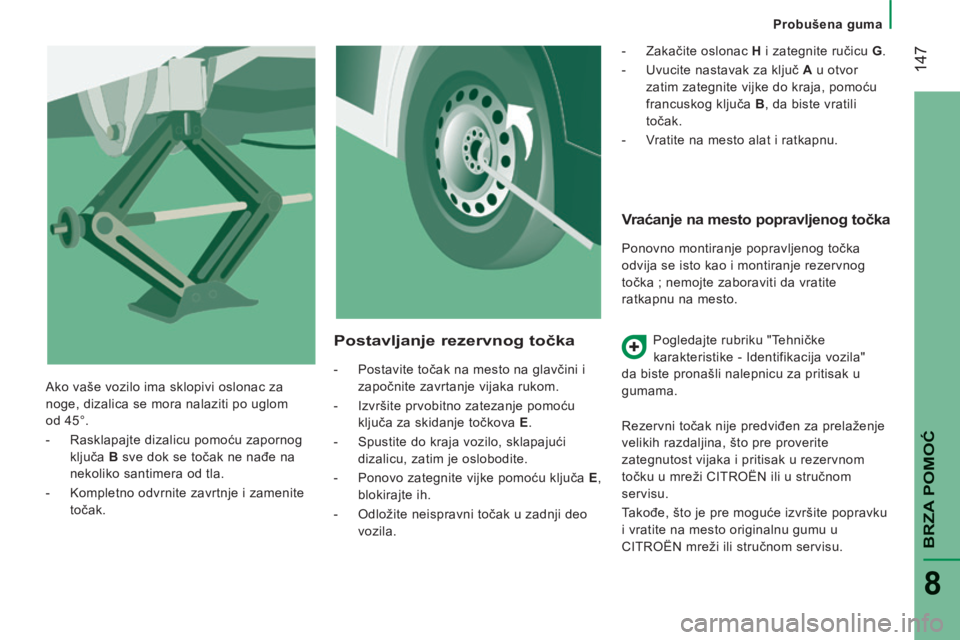

Vraćanje na mesto popravljenog točka
Ponovno montiranje popravljenog točka
odvija se isto kao i montiranje rezervnog
točka ; nemojte zaboraviti da vratite
ratkapnu na mesto. Pogledajte rubriku "Tehničke
karakteristike - Identifikacija vozila"
da biste pronašli nalepnicu za pritisak u
gumama.
Rezervni točak nije predviđen za prelaženje
velikih razdaljina, što pre proverite
zategnutost vijaka i pritisak u rezervnom
točku u mreži CITROËN ili u stručnom
servisu.
Takođe, što je pre moguće izvršite popravku
i vratite na mesto originalnu gumu u
CITROËN mreži ili stručnom servisu.
Postavljanje rezervnog točka
- Postavite točak na mesto na glavčini i započnite zavrtanje vijaka rukom.
- Izvršite prvobitno zatezanje pomoću ključa za skidanje točkova E .
- Spustite do kraja vozilo, sklapajući dizalicu, zatim je oslobodite.
- Ponovo zategnite vijke pomoću ključa E ,
blokirajte ih.
- Odložite neispravni točak u zadnji deo vozila. - Zakačite oslonac
H i zategnite ručicu G .
- Uvucite nastavak za ključ A u otvor
zatim zategnite vijke do kraja, pomoću
francuskog ključa B , da biste vratili
točak.
- Vratite na mesto alat i ratkapnu.
Ako vaše vozilo ima sklopivi oslonac za
noge, dizalica se mora nalaziti po uglom
od 45°.
- Rasklapajte dizalicu pomoću zapornog ključa B sve dok se točak ne nađe na
nekoliko santimera od tla.
- Kompletno odvrnite zavrtnje i zamenite točak.

Probušena guma
148
JUMPER-PAPIER_SR_CHAP08_AIDE RAPIDE_ED01-2014

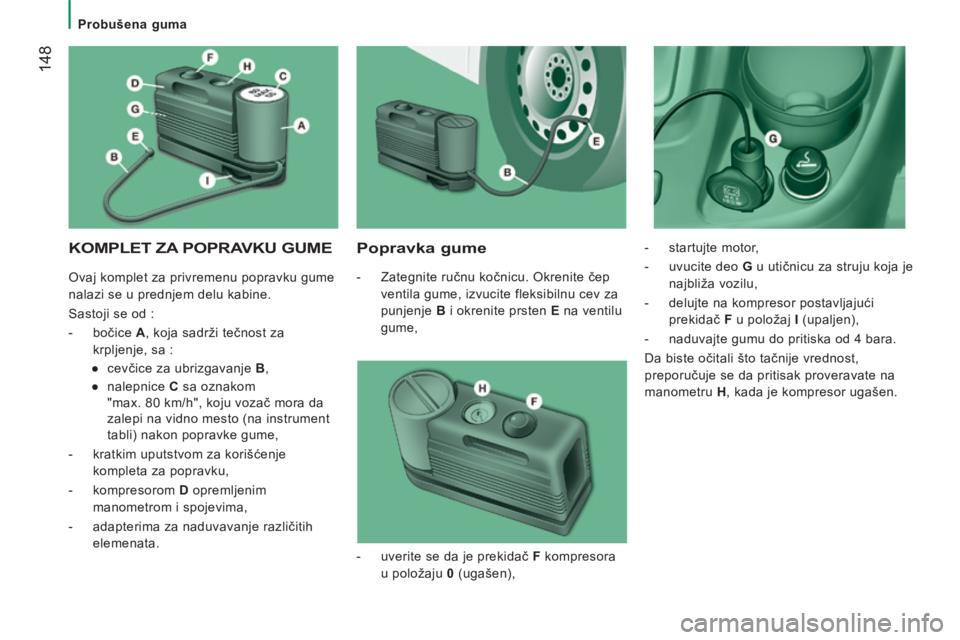

KOMPLET ZA POPRAVKU GUME Popravka gume
- Zategnite ručnu kočnicu. Okrenite čep ventila gume, izvucite fleksibilnu cev za
punjenje B i okrenite prsten E na ventilu
gume, - startujte motor,
- uvucite deo
G u utičnicu za struju koja je
najbliža vozilu,
- delujte na kompresor postavljajući prekidač F u položaj I (upaljen),
- naduvajte gumu do pritiska od 4 bara.
Da biste očitali što tačnije vrednost,
preporučuje se da pritisak proveravate na
manometru H , kada je kompresor ugašen.
- uverite se da je prekidač F kompresora
u položaju 0 (ugašen),
Ovaj komplet za privremenu popravku gume
nalazi se u prednjem delu kabine.
Sastoji se od :
- bočice
A , koja sadrži tečnost za
krpljenje, sa :
● cevčice za ubrizgavanje B ,
● nalepnice C sa oznakom
"max. 80 km/h", koju vozač mora da
zalepi na vidno mesto (na instrument
tabli) nakon popravke gume,
- kratkim uputstvom za korišćenje kompleta za popravku,
- kompresorom D opremljenim
manometrom i spojevima,
- adapterima za naduvavanje različitih elemenata.
