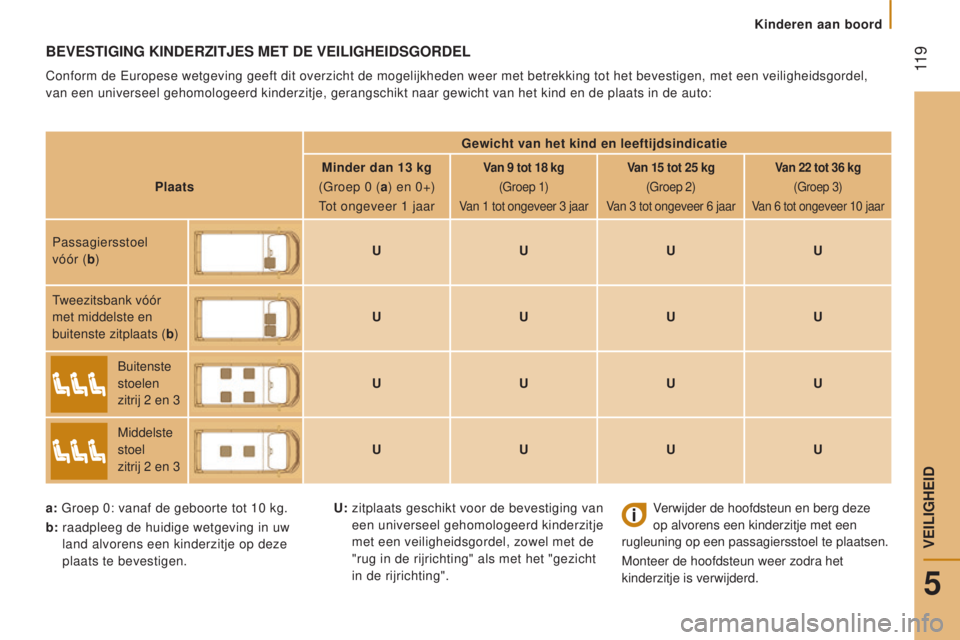

BeVeSTIgIng kIndeRZITJeS MeT de VeIlIgHeIdSgORdel
Conform de Europese wetgeving geeft dit overzicht de mogelijkheden weer \
met betrekking tot het bevestigen, met een veiligheidsgordel,
van een universeel gehomologeerd kinderzitje, gerangschikt naar gewicht \
van het kind en de plaats in de auto:
g
ewicht van het kind en leeftijdsindicatie
Plaats Minder dan 13
kg
(Groep 0
(a) en 0+)
Tot ongeveer 1
jaar
Van 9 tot 18 kg
(Groep 1)
V
an 1 tot ongeveer 3 jaarVan 15
tot 25 kg
(Groep 2)
Van 3
tot ongeveer 6 jaarVan 22 tot 36 kg
(Groep 3)
V
an 6 tot ongeveer 10 jaar
Passagiersstoel
vóór (b ) U
UUU
Tweezitsbank vóór
met middelste en
buitenste zitplaats (b ) U
UUU
Buitenste
stoelen
zitrij 2
en 3 U
UUU
Middelste
stoel
zitrij 2
en 3 U
UUU
a: Groep 0: vanaf de geboorte tot 10
kg.
b:

raadpleeg de huidige wetgeving in uw

land alvorens een kinderzitje op deze
plaats te bevestigen. Verwijder de hoofdsteun en berg deze
op alvorens een kinderzitje met een
rugleuning op een passagiersstoel te plaatsen.
Monteer de hoofdsteun weer zodra het
kinderzitje is verwijderd.
U:


zitplaats geschikt voor de bevestiging van

een universeel gehomologeerd kinderzitje
met een veiligheidsgordel, zowel met de
"rug in de rijrichting" als met het "gezicht
in de rijrichting".
Kinderen aan boord
5
VEILIGHEID

120
jumper_nl_Chap05_Securite_ed01-2015

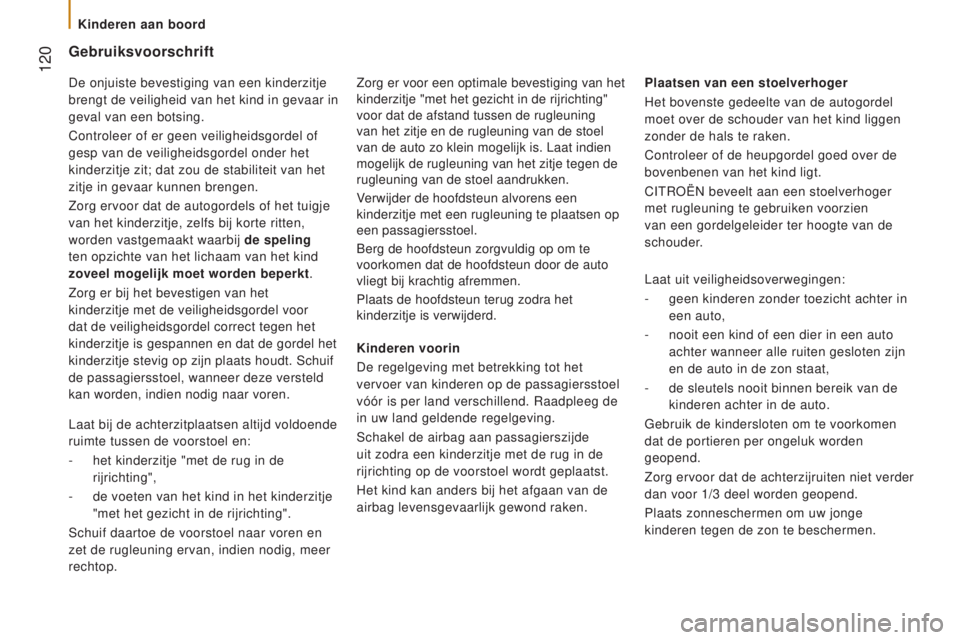

gebruiksvoorschrift
kinderen voorin
De regelgeving met betrekking tot het
vervoer van kinderen op de passagiersstoel
vóór is per land verschillend. Raadpleeg de
in uw land geldende regelgeving.
Schakel de airbag aan passagierszijde
uit zodra een kinderzitje met de rug in de
rijrichting op de voorstoel wordt geplaatst.
Het kind kan anders bij het afgaan van de
airbag levensgevaarlijk gewond raken. Laat uit veiligheidsoverwegingen:
-

geen kinderen zonder toezicht achter in

een auto,
- nooit een kind of een dier in een auto
achter wanneer alle ruiten gesloten zijn
en de auto in de zon staat,
-

de sleutels nooit binnen bereik van de

kinderen achter in de auto.
Gebruik de kindersloten om te voorkomen
dat de portieren per ongeluk worden
geopend.
Zorg ervoor dat de achterzijruiten niet verder
dan voor 1/3
deel worden geopend.
Plaats zonneschermen om uw jonge
kinderen tegen de zon te beschermen. Plaatsen van een stoelverhoger
Het bovenste gedeelte van de autogordel
moet over de schouder van het kind liggen
zonder de hals te raken.
Controleer of de heupgordel goed over de
bovenbenen van het kind ligt.
CITROËN beveelt aan een stoelverhoger
met rugleuning te gebruiken voorzien
van een gordelgeleider ter hoogte van de
schouder.
Zorg er voor een optimale bevestiging van het
kinderzitje "met het gezicht in de rijrichting"
voor dat de afstand tussen de rugleuning
van het zitje en de rugleuning van de stoel
van de auto zo klein mogelijk is. Laat indien
mogelijk de rugleuning van het zitje tegen de
rugleuning van de stoel aandrukken.
Verwijder de hoofdsteun alvorens een
kinderzitje met een rugleuning te plaatsen op
een passagiersstoel.
Berg de hoofdsteun zorgvuldig op om te
voorkomen dat de hoofdsteun door de auto
vliegt bij krachtig afremmen.
Plaats de hoofdsteun terug zodra het
kinderzitje is verwijderd.
Laat bij de achterzitplaatsen altijd voldoende
ruimte tussen de voorstoel en:
-

het kinderzitje "met de rug in de


rijrichting",
-

de voeten van het kind in het kinderzitje


"met het gezicht in de rijrichting".
Schuif daartoe de voorstoel naar voren en
zet de rugleuning ervan, indien nodig, meer
rechtop. De onjuiste bevestiging van een kinderzitje
brengt de veiligheid van het kind in gevaar in
geval van een botsing.
Controleer of er geen veiligheidsgordel of
gesp van de veiligheidsgordel onder het
kinderzitje zit; dat zou de stabiliteit van het
zitje in gevaar kunnen brengen.
Zorg ervoor dat de autogordels of het tuigje
van het kinderzitje, zelfs bij korte ritten,
worden vastgemaakt waarbij de speling
ten opzichte van het lichaam van het kind
zoveel mogelijk moet worden beperkt.
Zorg er bij het bevestigen van het
kinderzitje met de veiligheidsgordel voor
dat de veiligheidsgordel correct tegen het
kinderzitje is gespannen en dat de gordel het
kinderzitje stevig op zijn plaats houdt. Schuif
de passagiersstoel, wanneer deze versteld
kan worden, indien nodig naar voren.
Kinderen aan boord

121
jumper_nl_Chap06_Accessoires_ed01-2015
TRekken VAn een AAn HA nge R ...
De maximale aanhangergewichten staan
vermeld op het kentekenbewijs van uw auto
en op het constructeursplaatje. Deze waarden worden ook vermeld in de
commerciële documentatie.
Aan de hand daarvan kunt u bepalen of uw
auto geschikt is voor het trekken van een
aanhanger, caravan of boot...
Raadpleeg de rubriek "Technische
gegevens - Identificatie van de auto". Raadpleeg voor het maximale gewicht
van een ongeremde aanhanger
en de aanbevolen kogeldruk de rubriek
"Technische gegevens - Gewichten".
6
Transport
ACCESSOIRES

122
jumper_nl_Chap06_Accessoires_ed01-2015

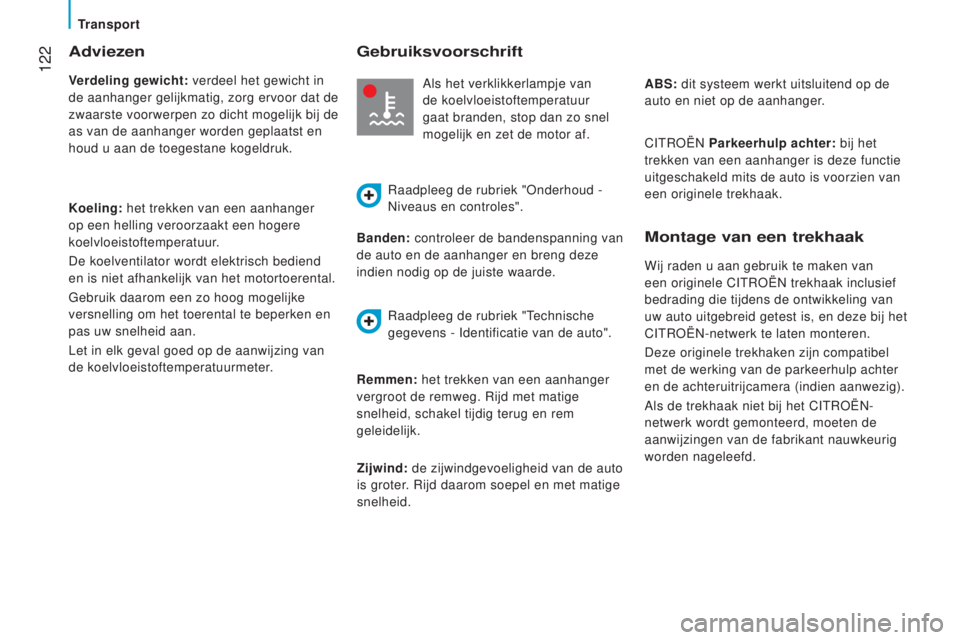

Adviezen
Verdeling gewicht: verdeel het gewicht in
de aanhanger gelijkmatig, zorg ervoor dat de
zwaarste voorwerpen zo dicht mogelijk bij de
as van de aanhanger worden geplaatst en
houd u aan de toegestane kogeldruk.
k
oeling: het trekken van een aanhanger
op een helling veroorzaakt een hogere
koelvloeistoftemperatuur.
De koelventilator wordt elektrisch bediend
en is niet afhankelijk van het motortoerental.
Gebruik daarom een zo hoog mogelijke
versnelling om het toerental te beperken en
pas uw snelheid aan.
Let in elk geval goed op de aanwijzing van
de koelvloeistoftemperatuurmeter. Banden: controleer de bandenspanning van
de auto en de aanhanger en breng deze
indien nodig op de juiste waarde.
Montage van een trekhaak
Wij raden u aan gebruik te maken van
een originele CITROËN trekhaak inclusief
bedrading die tijdens de ontwikkeling van
uw auto uitgebreid getest is, en deze bij het
CITROËN-netwerk te laten monteren.
Deze originele trekhaken zijn compatibel
met de werking van de parkeerhulp achter
en de achteruitrijcamera (indien aanwezig).
Als de trekhaak niet bij het CITROËN-
netwerk wordt gemonteerd, moeten de
aanwijzingen van de fabrikant nauwkeurig
worden nageleefd.
gebruiksvoorschrift
Als het verklikkerlampje van
de koelvloeistoftemperatuur
gaat branden, stop dan zo snel
mogelijk en zet de motor af.
Raadpleeg de rubriek "Onderhoud -
Niveaus en controles".
Remmen: het trekken van een aanhanger
vergroot de remweg. Rijd met matige
snelheid, schakel tijdig terug en rem
geleidelijk. Zijwind: de zijwindgevoeligheid van de auto
is groter. Rijd daarom soepel en met matige
snelheid. ABS: dit systeem werkt uitsluitend op de
auto en niet op de aanhanger.
CITROËN
Parkeerhulp achter: bij het
trekken van een aanhanger is deze functie
uitgeschakeld mits de auto is voorzien van
een originele trekhaak.
Raadpleeg de rubriek "Technische
gegevens - Identificatie van de auto".
Transport

123
jumper_nl_Chap06_Accessoires_ed01-2015

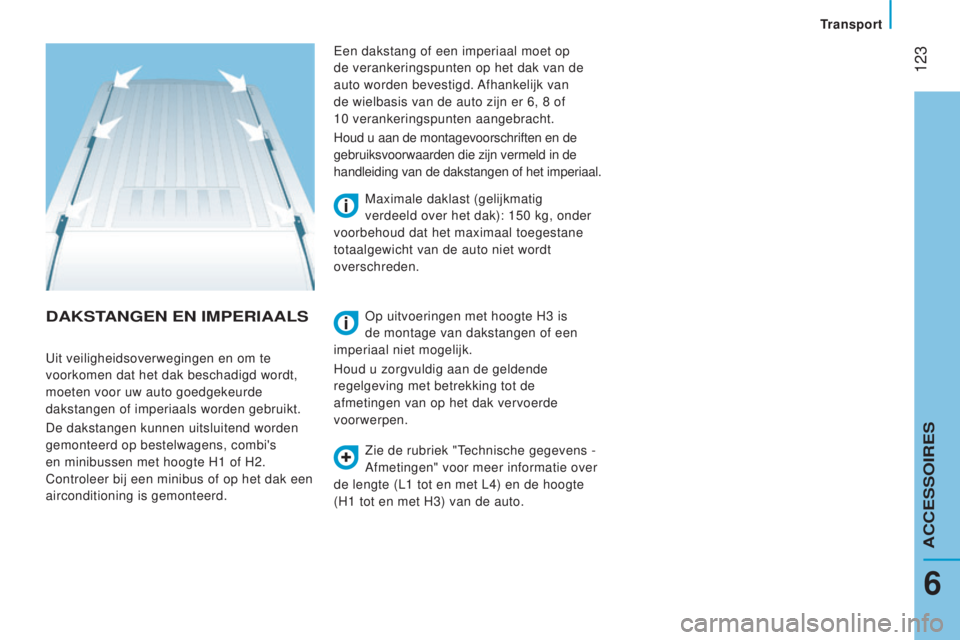

dAkSTAngen en IMPeRIAAlS
Zie de rubriek "Technische gegevens -
Afmetingen" voor meer informatie over
de lengte (L1
tot en met L4) en de hoogte
(H1

tot en met H3) van de auto. Maximale daklast (gelijkmatig
verdeeld over het dak): 150
kg, onder
voorbehoud dat het maximaal toegestane
totaalgewicht van de auto niet wordt
overschreden.
Uit veiligheidsoverwegingen en om te
voorkomen dat het dak beschadigd wordt,
moeten voor uw auto goedgekeurde
dakstangen of imperiaals worden gebruikt.
De dakstangen kunnen uitsluitend worden
gemonteerd op bestelwagens, combi's
en minibussen met hoogte H1

of H2.
Controleer bij een minibus of op het dak een
airconditioning is gemonteerd. Een dakstang of een imperiaal moet op
de verankeringspunten op het dak van de
auto worden bevestigd. Afhankelijk van
de wielbasis van de auto zijn er 6, 8
of
10

verankeringspunten aangebracht.
Houd u aan de montagevoorschriften en de
gebruiksvoorwaarden die zijn vermeld in de
handleiding van de dakstangen of het imperiaal.
Op uitvoeringen met hoogte H3 is
de montage van dakstangen of een
imperiaal niet mogelijk.
Houd u zorgvuldig aan de geldende
regelgeving met betrekking tot de
afmetingen van op het dak vervoerde
voorwerpen.
6
Transport
ACCESSOIRES

124
jumper_nl_Chap06_Accessoires_ed01-2015

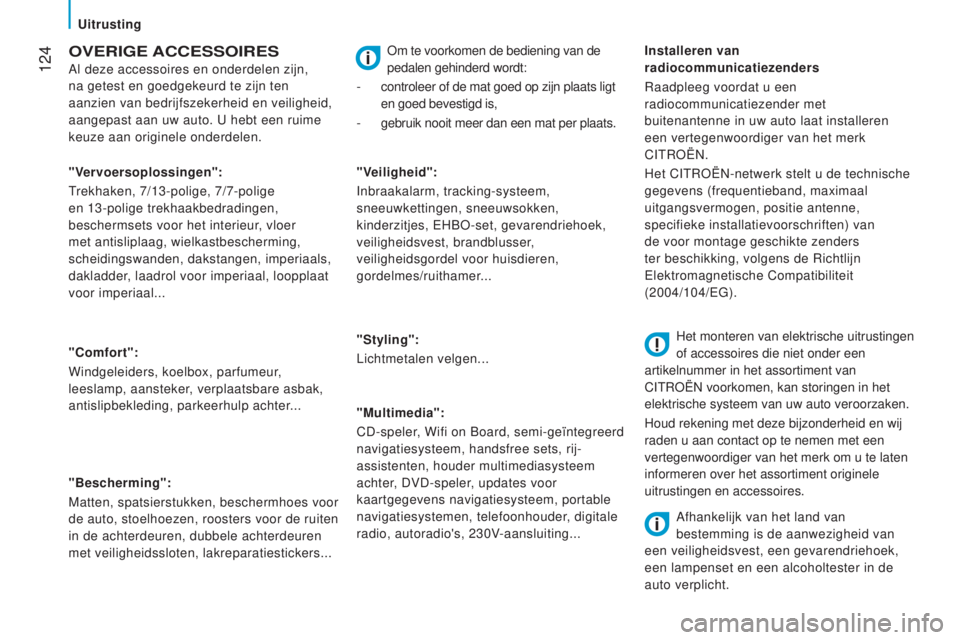

OVeRIge ACCeSSOIReS
Al deze accessoires en onderdelen zijn,
na getest en goedgekeurd te zijn ten
aanzien van bedrijfszekerheid en veiligheid,
aangepast aan uw auto. U hebt een ruime
keuze aan originele onderdelen.
"Comfort":
Windgeleiders, koelbox, parfumeur,
leeslamp, aansteker, verplaatsbare asbak,
antislipbekleding, parkeerhulp achter...
"Bescherming":
Matten, spatsierstukken, beschermhoes voor
de auto, stoelhoezen, roosters voor de ruiten
in de achterdeuren, dubbele achterdeuren
met veiligheidssloten, lakreparatiestickers..."Veiligheid":
Inbraakalarm, tracking-systeem,
sneeuwkettingen, sneeuwsokken,
kinderzitjes, EHBO-set, gevarendriehoek,
veiligheidsvest, brandblusser,
veiligheidsgordel voor huisdieren,
gordelmes/ruithamer...
"Styling":
Lichtmetalen velgen...
"Multimedia":
CD-speler, Wifi on Board, semi-geïntegreerd
navigatiesysteem, handsfree sets, rij-
assistenten, houder multimediasysteem
achter, DVD-speler, updates voor
kaartgegevens navigatiesysteem, portable
navigatiesystemen, telefoonhouder, digitale
radio, autoradio's, 230V-aansluiting...
"Vervoersoplossingen":
Trekhaken, 7/13-polige, 7/7-polige
en 13-polige trekhaakbedradingen,
beschermsets voor het interieur, vloer
met antisliplaag, wielkastbescherming,
scheidingswanden, dakstangen, imperiaals,
dakladder, laadrol voor imperiaal, loopplaat
voor imperiaal...
Installeren van
radiocommunicatiezenders
Raadpleeg voordat u een
radiocommunicatiezender met
buitenantenne in uw auto laat installeren
een vertegenwoordiger van het merk
CITROËN.
Het CITROËN-netwerk stelt u de technische
gegevens (frequentieband, maximaal
uitgangsvermogen, positie antenne,
specifieke installatievoorschriften) van
de voor montage geschikte zenders
ter beschikking, volgens de Richtlijn
Elektromagnetische Compatibiliteit
(2004/104/EG).
Het monteren van elektrische uitrustingen
of accessoires die niet onder een
artikelnummer in het assortiment van
CITROËN voorkomen, kan storingen in het
elektrische systeem van uw auto veroorzaken.
Houd rekening met deze bijzonderheid en wij
raden u aan contact op te nemen met een
vertegenwoordiger van het merk om u te laten
informeren over het assortiment originele
uitrustingen en accessoires.
Afhankelijk van het land van
bestemming is de aanwezigheid van
een veiligheidsvest, een gevarendriehoek,
een lampenset en een alcoholtester in de
auto verplicht.
Om te voorkomen de bediening van de
pedalen gehinderd wordt:
-
controleer of de mat goed op zijn plaats ligt

en goed bevestigd is,
-
gebruik nooit meer dan een mat per plaats.
Uitrusting

125
jumper_nl_Chap06_Accessoires_ed01-2015

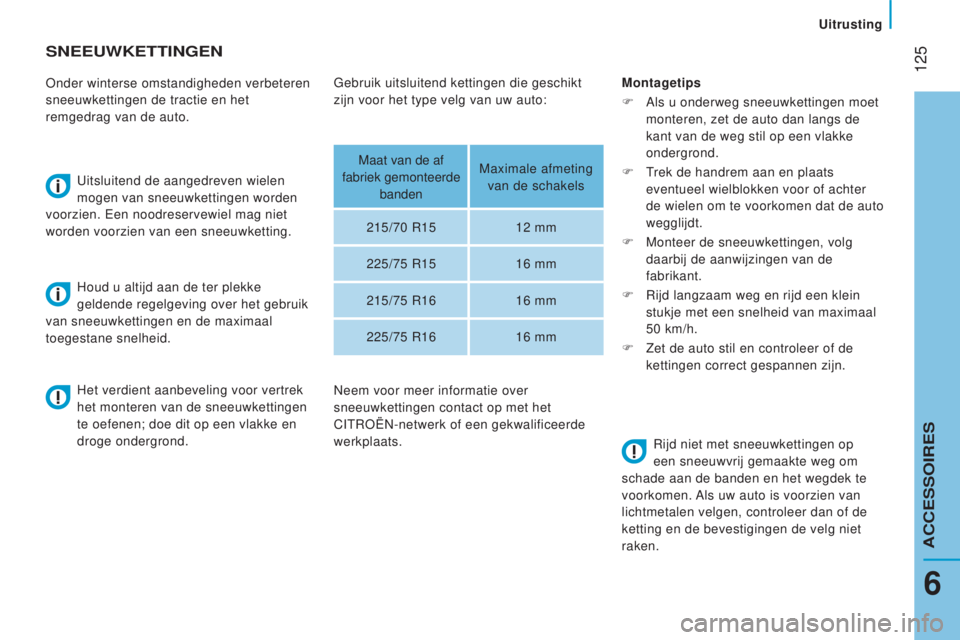

SneeUWkeTTIngen
Onder winterse omstandigheden verbeteren
sneeuwkettingen de tractie en het
remgedrag van de auto.Uitsluitend de aangedreven wielen
mogen van sneeuwkettingen worden
voorzien. Een noodreservewiel mag niet
worden voorzien van een sneeuwketting.
Houd u altijd aan de ter plekke
geldende regelgeving over het gebruik
van sneeuwkettingen en de maximaal
toegestane snelheid. Montagetips
F
Als u onderweg sneeuwkettingen moet


monteren, zet de auto dan langs de
kant van de weg stil op een vlakke
ondergrond.
F
T

rek de handrem aan en plaats
eventueel wielblokken voor of achter
de wielen om te voorkomen dat de auto
wegglijdt.
F
Monteer de sneeuwkettingen, volg


daarbij de aanwijzingen van de
fabrikant.
F
Rijd langzaam weg en rijd een klein


stukje met een snelheid van maximaal
50
km/h.
F
Zet de auto stil en controleer of de


kettingen correct gespannen zijn.
Het verdient aanbeveling voor vertrek
het monteren van de sneeuwkettingen
te oefenen; doe dit op een vlakke en
droge ondergrond. Rijd niet met sneeuwkettingen op
een sneeuwvrij gemaakte weg om
schade aan de banden en het wegdek te
voorkomen. Als uw auto is voorzien van
lichtmetalen velgen, controleer dan of de
ketting en de bevestigingen de velg niet
raken.
Gebruik uitsluitend kettingen die geschikt
zijn voor het type velg van uw auto:
Maat van de af
fabriek gemonteerde banden Maximale afmeting
van de schakels
215/70
R1512
mm
225/75
R1516
mm
215/75
R1616
mm
225/75
R1616
mm
Neem voor meer informatie over
sneeuwkettingen contact op met het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Uitrusting
6
ACCESSOIRES

126
jumper_nl_Chap07_Verifications_ed01-2015
TOTAl & CITROËn
Partners in prestaties en respect
voor het milieu
Innovatie voor nog betere prestaties
Sinds meer dan 40
jaar ontwikkelen de Research
& Development-teams van TOTAL voor CITROËN
smeermiddelen die geschikt zijn voor de nieuwste
technologieën die in auto’s van het merk CITROËN
worden toegepast, zowel voor wedstrijddoeleinden
als gebruik in het dagelijkse leven.
Zo kunt u rekenen op de beste prestaties van de
motor.
een optimale bescherming van
uw motor
Het gebruik van
TOTAL
smeermiddelen bij het onderhoud
van uw CITROËN zorgt voor een
langere levensduur en betere
prestaties van de motor, waarbij het
milieu zo min mogelijk wordt belast.
Onderhoud met TOTAL

127
jumper_nl_Chap07_Verifications_ed01-2015

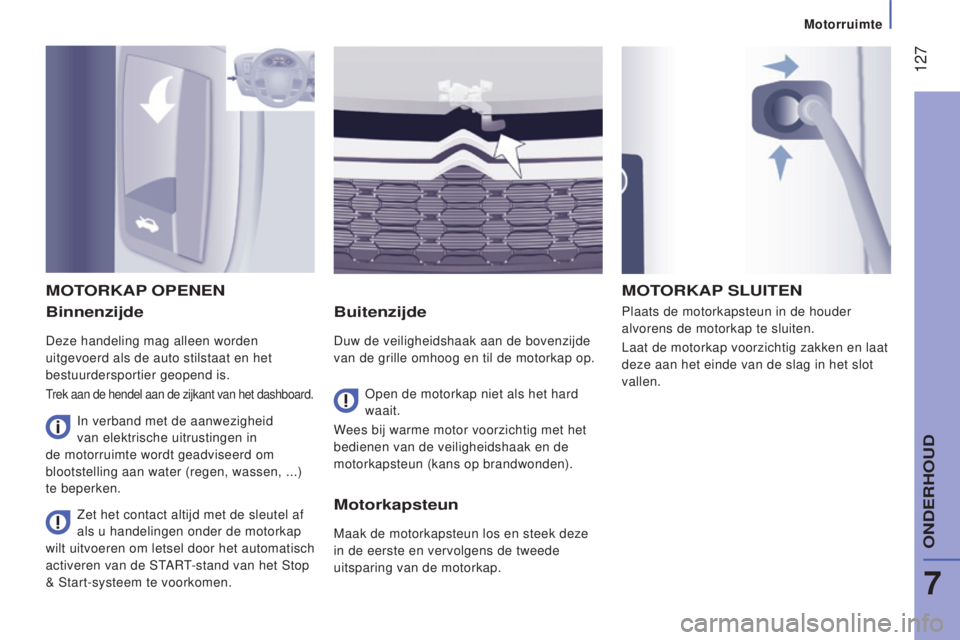

Binnenzijde
Deze handeling mag alleen worden
uitgevoerd als de auto stilstaat en het
bestuurdersportier geopend is.
Trek aan de hendel aan de zijkant van het dashboard.
Buitenzijde
Duw de veiligheidshaak aan de bovenzijde
van de grille omhoog en til de motorkap op.Plaats de motorkapsteun in de houder
alvorens de motorkap te sluiten.
Laat de motorkap voorzichtig zakken en laat
deze aan het einde van de slag in het slot
vallen.
MOTORkAP
OP enen
Open de motorkap niet als het hard
waait.
Wees bij warme motor voorzichtig met het
bedienen van de veiligheidshaak en de
motorkapsteun (kans op brandwonden).
Zet het contact altijd met de sleutel af
als u handelingen onder de motorkap
wilt uitvoeren om letsel door het automatisch
activeren van de START-stand van het Stop
& Start-systeem te voorkomen.
MOTORkAP S l UIT en
Motorkapsteun
Maak de motorkapsteun los en steek deze
in de eerste en vervolgens de tweede
uitsparing van de motorkap.
In verband met de aanwezigheid
van elektrische uitrustingen in
de motorruimte wordt geadviseerd om
blootstelling aan water (regen, wassen, ...)
te beperken.
7
Motorruimte
ONDERHOUD

128
jumper_nl_Chap07_Verifications_ed01-2015

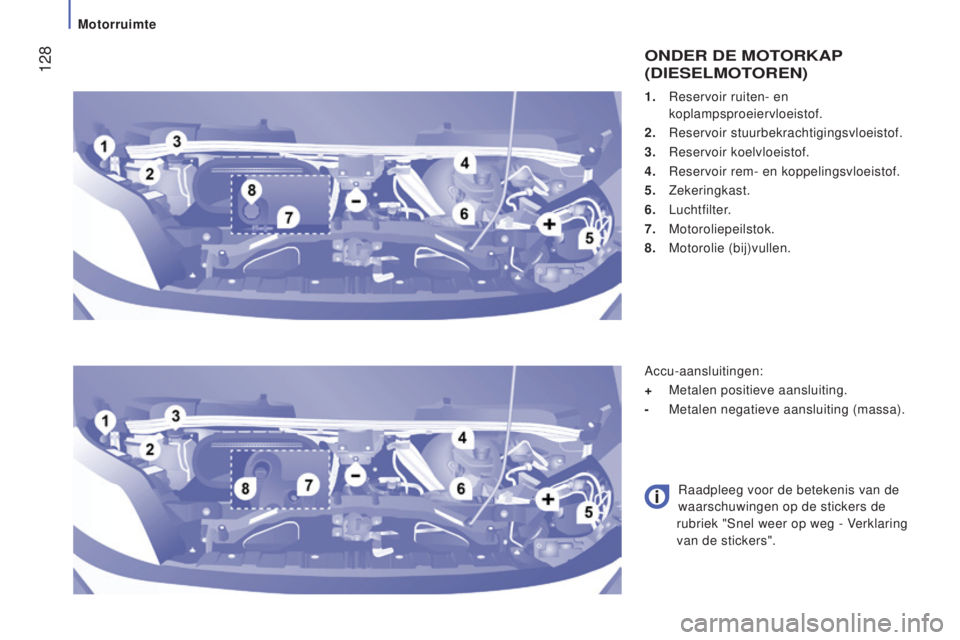

1. Reservoir ruiten- en
koplampsproeiervloeistof.
2.

Reservoir stuurbekrachtigingsvloeistof.
3.


Reservoir koelvloeistof.
4.


Reservoir rem- en koppelingsvloeistof.
5.

Zekeringkast.
6.
Luchtfilter.
7.
Motoroliepeilstok.
8.

Motorolie (bij)vullen.
OndeR de MOTORkAP
(d I e S el MOTOR en)
Accu-aansluitingen:
+
Metalen positieve aansluiting.
-
Metalen negatieve aansluiting (massa).
Raadpleeg voor de betekenis van de


waarschuwingen op de stickers de
rubriek "Snel weer op weg - Verklaring
van de stickers".
Motorruimte
