CITROEN JUMPER 2016 Libretti Di Uso E manutenzione (in Italian)

249
jumper_it_Chap11_Particularites_ed01-2015

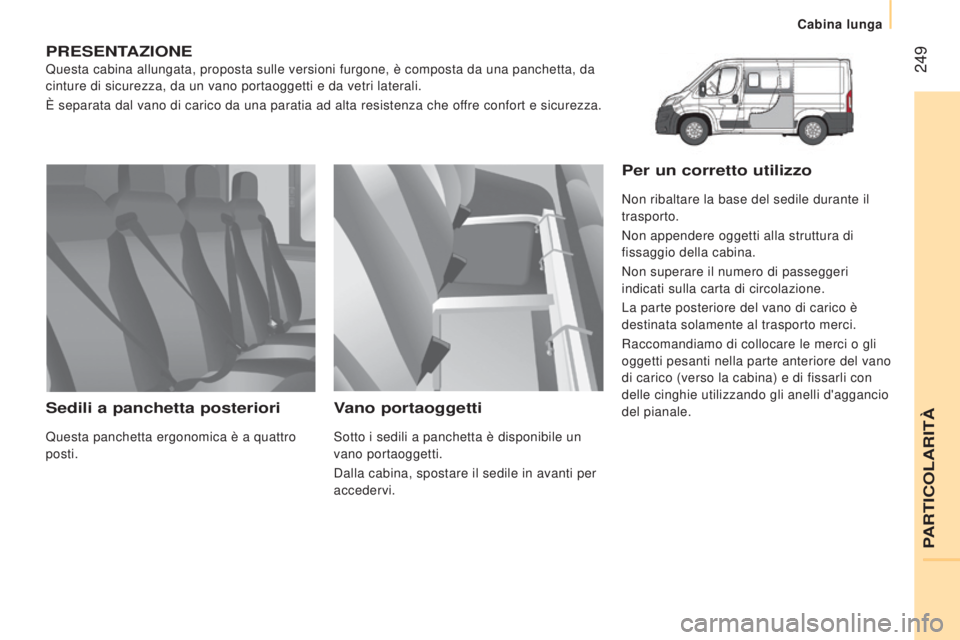

PRESENTAZIONE
Questa cabina allungata, proposta sulle versioni furgone, è composta \
da una panchetta, da
cinture di sicurezza, da un vano portaoggetti e da vetri laterali.
È separata dal vano di carico da una paratia ad alta resistenza che o\
ffre confort e sicurezza.
Sedili a panchetta posteriori
Questa panchetta ergonomica è a quattro
posti.
Vano portaoggetti
Sotto i sedili a panchetta è disponibile un
vano portaoggetti.
Dalla cabina, spostare il sedile in avanti per
accedervi.
Per un corretto utilizzo
Non ribaltare la base del sedile durante il
trasporto.
Non appendere oggetti alla struttura di
fissaggio della cabina.
Non superare il numero di passeggeri
indicati sulla carta di circolazione.
La parte posteriore del vano di carico è
destinata solamente al trasporto merci.
Raccomandiamo di collocare le merci o gli
oggetti pesanti nella parte anteriore del vano
di carico (verso la cabina) e di fissarli con
delle cinghie utilizzando gli anelli d'aggancio
del pianale.
PARTICOLARITÀ
Cabina lunga

250
jumper_it_Chap11_Particularites_ed01-2015

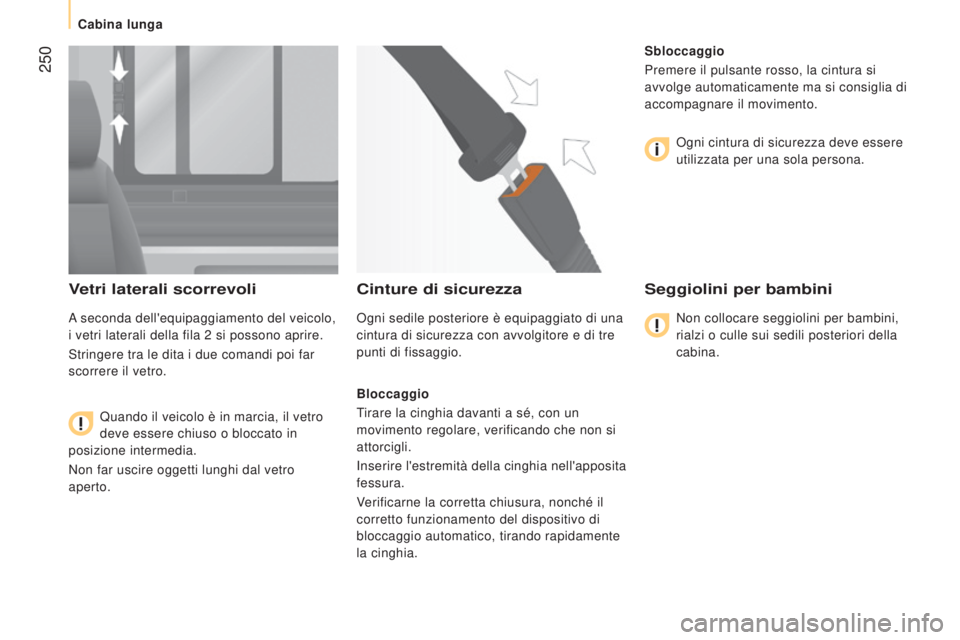

Vetri laterali scorrevoli
A seconda dell'equipaggiamento del veicolo,
i vetri laterali della fila 2 si possono aprire.
Stringere tra le dita i due comandi poi far
scorrere il vetro.
Quando il veicolo è in marcia, il vetro
deve essere chiuso o bloccato in
posizione intermedia.
Non far uscire oggetti lunghi dal vetro
aperto.
Cinture di sicurezza
Ogni sedile posteriore è equipaggiato di una
cintura di sicurezza con avvolgitore e di tre
punti di fissaggio.
Bloccaggio
Tirare la cinghia davanti a sé, con un
movimento regolare, verificando che non si
attorcigli.
Inserire l'estremità della cinghia nell'apposita
fessura.
Verificarne la corretta chiusura, nonché il
corretto funzionamento del dispositivo di
bloccaggio automatico, tirando rapidamente
la cinghia. Sbloccaggio
Premere il pulsante rosso, la cintura si
avvolge automaticamente ma si consiglia di
accompagnare il movimento.
Ogni cintura di sicurezza deve essere
utilizzata per una sola persona.
Seggiolini per bambini
Non collocare seggiolini per bambini,
rialzi o culle sui sedili posteriori della
cabina.
Cabina lunga

251
jumper_it_Chap11_Particularites_ed01-2015
PRESENTAZIONE
Le versioni autotelaio e cassone sono equipaggiate di una cabina, di un \
pianale fisso e di
fanali posteriori specifici.
Queste versioni sono disponibili anche con altri equipaggiamenti :
-
doppia cabina,
-


cassone ribaltabile.
Sostituire una lampada
Per ulteriori informazioni sulle lampade,
attenersi alla tabella "Tipi di lampade"
nella rubrica "Guida rapida".
Fanali posteriori
Effettuare le operazioni in senso contrario
per la ricollocazione di ogni lampada.
1.

Indicatori di direzione
T

ipo B, PY21W - 21W
2.

Fanalini di stop
T

ipo B, P21W - 21W
3.

Luci di posizione
T

ipo A, W5W - 5W
4.

Fanalini di retromarcia
T

ipo A, W16W - 16W
5.

Fari fendinebbia
T

ipo A, W16W - 16W -

Individuare la lampada bruciata.
-


T
ogliere le quattro viti di fissaggio dal
blocco trasparente.
-

T
irare il blocco trasparente verso di sè.
-

Sostituire la lampada.
Per ulteriori dettagli su ciascuno dei suoi equipaggiamenti, attenersi a\
lla rubrica


corrispondente.
PARTICOLARITÀ
Autotelaio / Cassone

252
jumper_it_Chap11_Particularites_ed01-2015

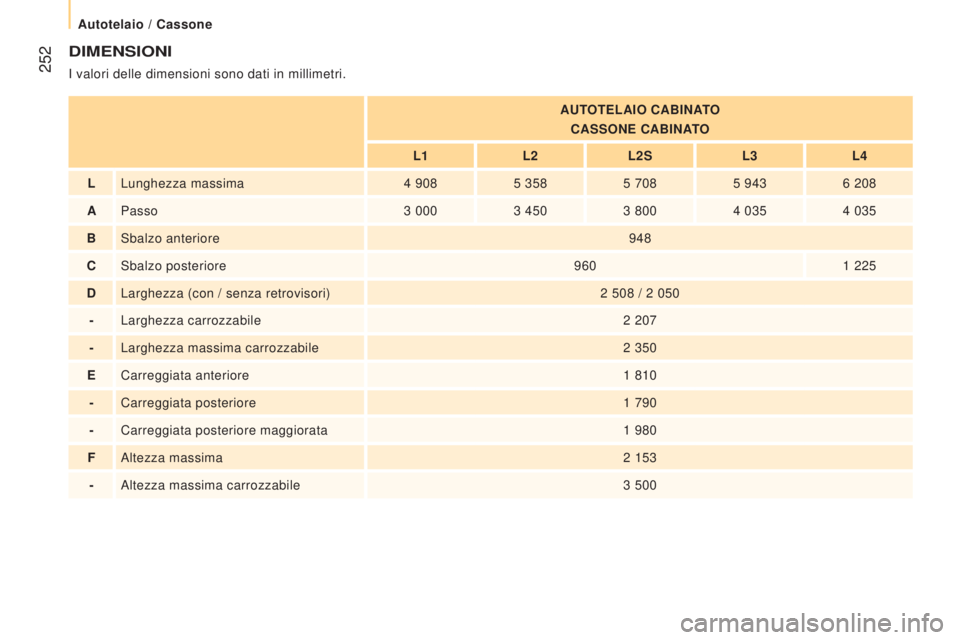

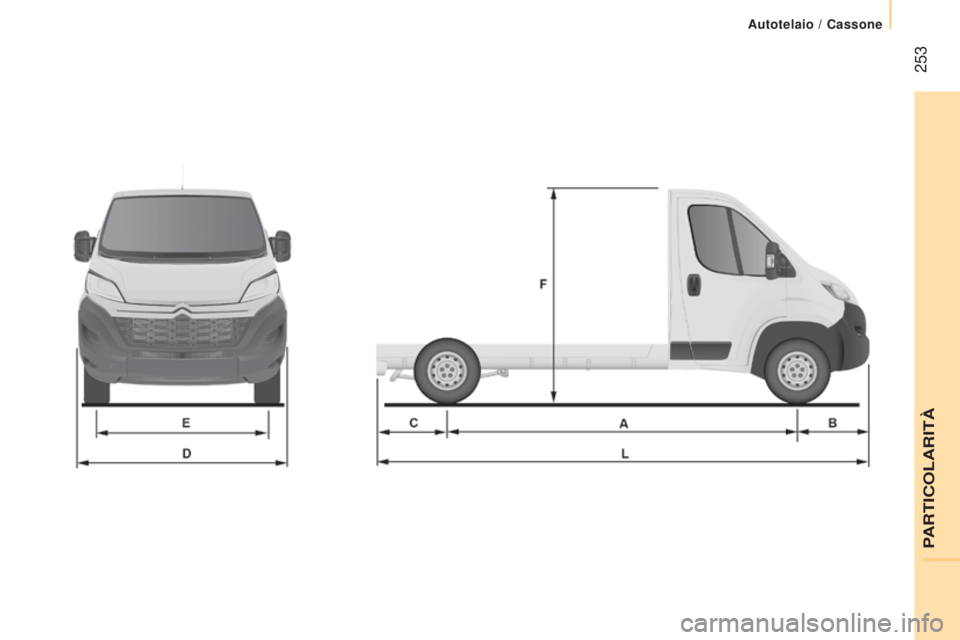

DIMENSIONI
I valori delle dimensioni sono dati in millimetri.
AUTOTELAIO CABINATOCASSONE CABINATO
L1 L2L2S L3L4
L Lunghezza massima 4

908 5

358 5
708 5
9436
208
A Passo 3

000 3

450 3
800 4
0354
035
B Sbalzo anteriore 948
C Sbalzo posteriore 9601
225
D Larghezza (con / senza retrovisori) 2
508 / 2 050
- Larghezza carrozzabile 2
207
- Larghezza massima carrozzabile 2
350
E Carreggiata anteriore 1
810
- Carreggiata posteriore 1
790
- Carreggiata posteriore maggiorata 1
980
F Altezza massima 2
153
- Altezza massima carrozzabile 3
500
Autotelaio / Cassone

253
jumper_it_Chap11_Particularites_ed01-2015
PARTICOLARITÀ
Autotelaio / Cassone

254
jumper_it_Chap11_Particularites_ed01-2015

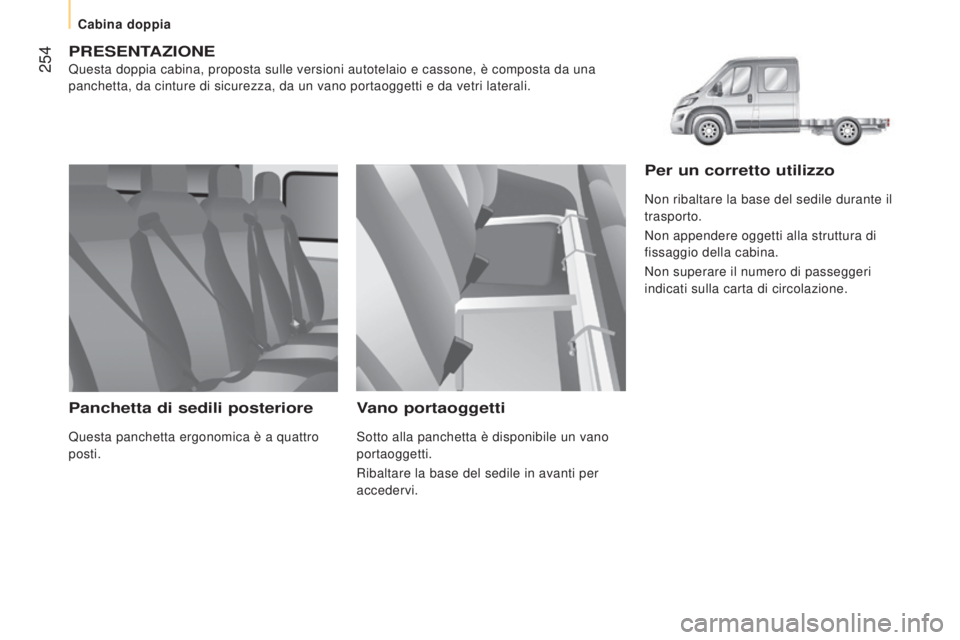

PRESENTAZIONE
Questa doppia cabina, proposta sulle versioni autotelaio e cassone, è\
composta da una
panchetta, da cinture di sicurezza, da un vano portaoggetti e da vetri l\
aterali.
Panchetta di sedili posteriore
Questa panchetta ergonomica è a quattro
posti.
Vano portaoggetti
Sotto alla panchetta è disponibile un vano
portaoggetti.
Ribaltare la base del sedile in avanti per
accedervi.
Per un corretto utilizzo
Non ribaltare la base del sedile durante il
trasporto.
Non appendere oggetti alla struttura di
fissaggio della cabina.
Non superare il numero di passeggeri
indicati sulla carta di circolazione.
Cabina doppia

255
jumper_it_Chap11_Particularites_ed01-2015

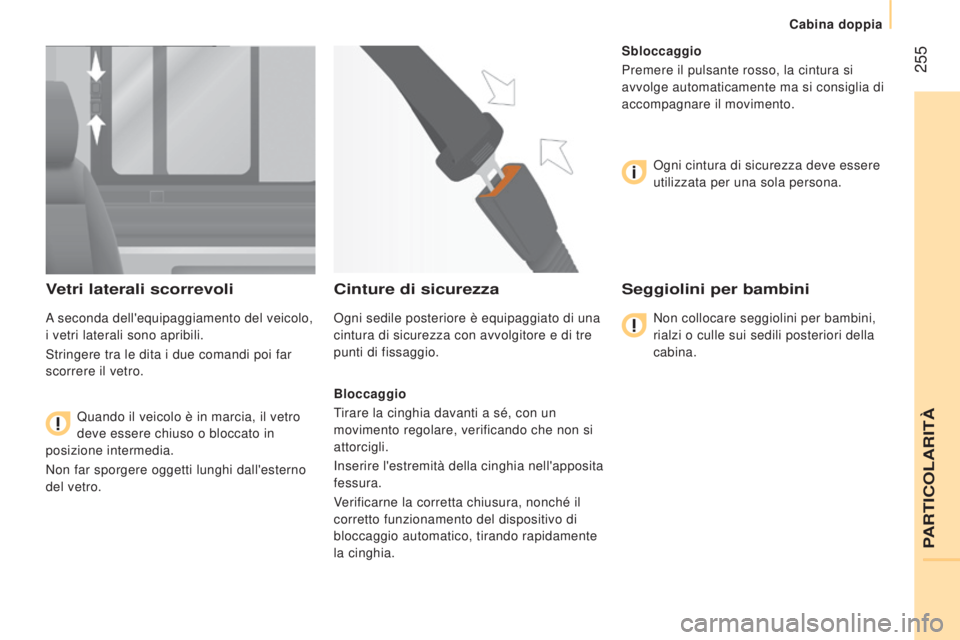

Vetri laterali scorrevoli
A seconda dell'equipaggiamento del veicolo,
i vetri laterali sono apribili.
Stringere tra le dita i due comandi poi far
scorrere il vetro.Quando il veicolo è in marcia, il vetro
deve essere chiuso o bloccato in
posizione intermedia.
Non far sporgere oggetti lunghi dall'esterno
del vetro.
Cinture di sicurezza
Ogni sedile posteriore è equipaggiato di una
cintura di sicurezza con avvolgitore e di tre
punti di fissaggio.
Bloccaggio
Tirare la cinghia davanti a sé, con un
movimento regolare, verificando che non si
attorcigli.
Inserire l'estremità della cinghia nell'apposita
fessura.
Verificarne la corretta chiusura, nonché il
corretto funzionamento del dispositivo di
bloccaggio automatico, tirando rapidamente
la cinghia. Sbloccaggio
Premere il pulsante rosso, la cintura si
avvolge automaticamente ma si consiglia di
accompagnare il movimento.
Ogni cintura di sicurezza deve essere
utilizzata per una sola persona.
Seggiolini per bambini
Non collocare seggiolini per bambini,
rialzi o culle sui sedili posteriori della
cabina.
PARTICOLARITÀ
Cabina doppia

256
jumper_it_Chap11_Particularites_ed01-2015

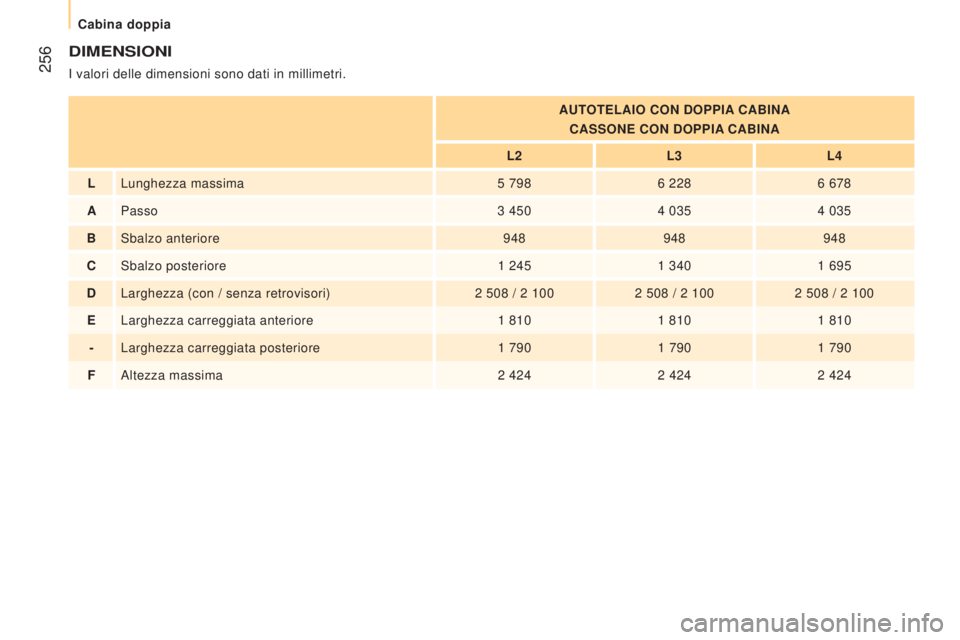

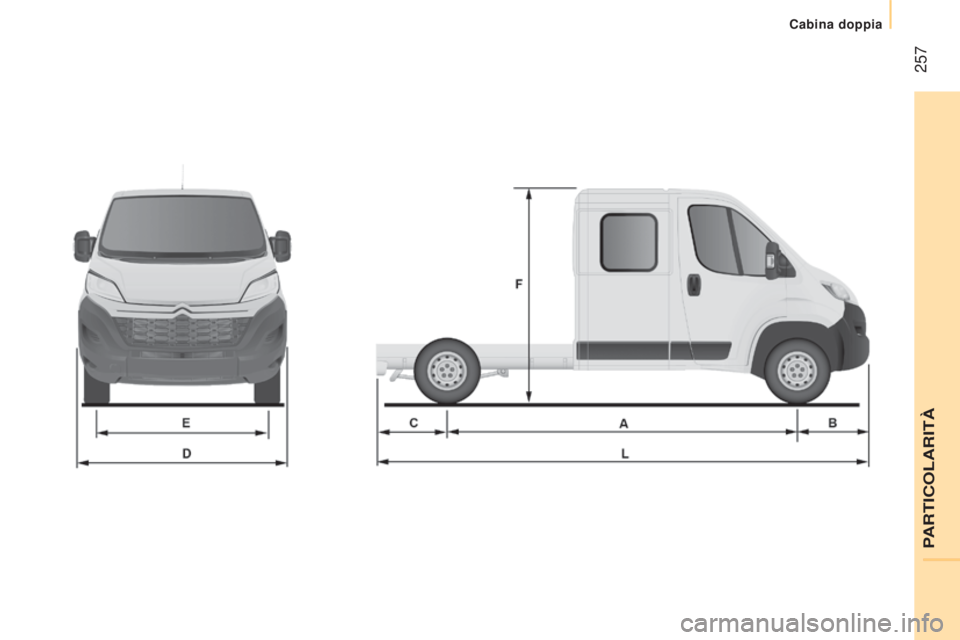

DIMENSIONI
I valori delle dimensioni sono dati in millimetri.AUTOTELAIO CON DOPPIA CABINACASSONE CON DOPPIA CABINA
L2 L3L4
L Lunghezza massima 5
7986
2286
678
A Passo 3
4504
0354
035
B Sbalzo anteriore 948948948
C Sbalzo posteriore 1
2451
3401
695
D Larghezza (con / senza retrovisori) 2
508 / 2 1002
508 / 2 1002
508 / 2 100
E Larghezza carreggiata anteriore 1
8101
8101
810
- Larghezza carreggiata posteriore 1
7901
7901
790
F Altezza massima 2
4242
4242
424
Cabina doppia

257
jumper_it_Chap11_Particularites_ed01-2015
PARTICOLARITÀ
Cabina doppia

258
jumper_it_Chap11_Particularites_ed01-2015
PRESENTAZIONE
Il sollevamento del cassone è garantito da un gruppo idro-elettrico
alimentata dalla batteria del veicolo.
La salita o la discesa avvengono mediante pressione dei pulsanti
corrispondenti del telecomando calamitato e amovibile situato sul
supporto nella cabina.Il sollevamento del cassone è azionato dal motore del gruppo.
La discesa è azionata da un'elettrovalvola che apre il ritorno d'olio\

del martinetto.
Un dispositivo anticaduta rende sicura la discesa del cassone in
statico o in sollevamento.
Cassone ribaltabile
