Page 141 of 308

CITROEN JUMPER 2016  Manuales de Empleo (in Spanish)  139
jumper_es_Chap07_Verifications_ed01-2015
Fallo de funcionamiento del sistema SCR
El testigo de autodiagnosis del
motor se enciende.
Cada vez que se pone
el contacto, una señal
sonora y un men

Page 142 of 308

CITROEN JUMPER 2016  Manuales de Empleo (in Spanish)  140
jumper_es_Chap07_Verifications_ed01-2015
Llenado/Puestas a nivel de
aditivo AdBlue®
Precauciones que se deben seguir
Utilice el aditivo AdBlue® únicamente
conforme a la norma ISO 22241.
El

Page 143 of 308

CITROEN JUMPER 2016  Manuales de Empleo (in Spanish)  141
jumper_es_Chap07_Verifications_ed01-2015
Cierre
-
V
 uelva a colocar el tapón azul en la
boca del depósito y gírelo un sexto de
vuelta en el sentido de las agujas del
reloj al máximo.
-

Page 144 of 308

CITROEN JUMPER 2016  Manuales de Empleo (in Spanish)  142
jumper_es_Chap08_Aide-Rapide_ed01-2015

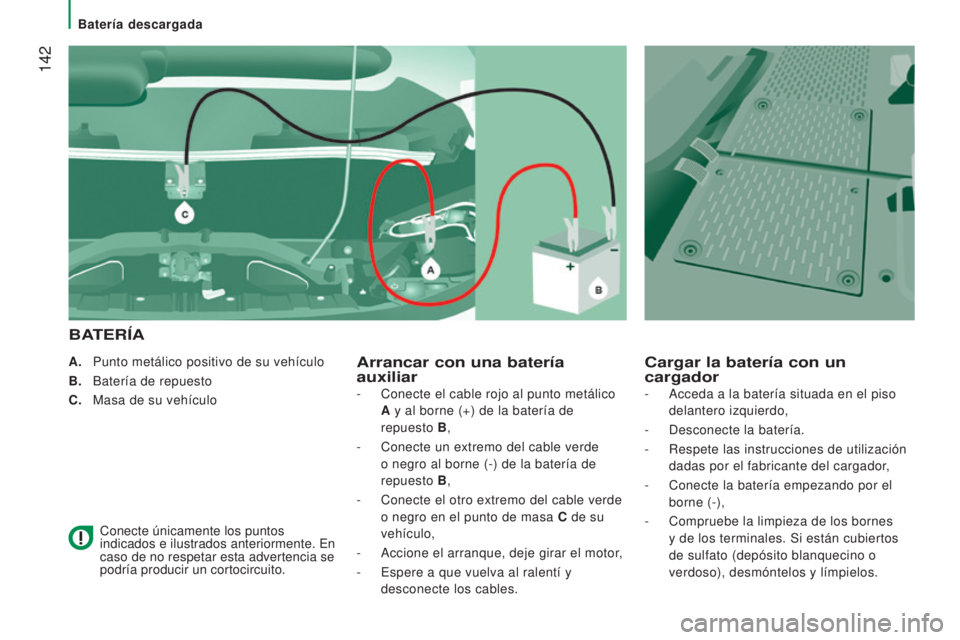

A. Punto metálico positivo de su vehículo
B.
Batería de repuesto
C.


Masa de su vehículo
Conecte únicamente los puntos


indicados e ilustrados an

Page 145 of 308

CITROEN JUMPER 2016  Manuales de Empleo (in Spanish)  143
jumper_es_Chap08_Aide-Rapide_ed01-2015
Acceso a la batería
Afloje los 6 tornillos de sujeción de la
trampilla de acceso.
Levante o retire completamente la trampilla

de acceso.
Bascule la pal

Page 146 of 308

CITROEN JUMPER 2016  Manuales de Empleo (in Spanish)  144
jumper_es_Chap08_Aide-Rapide_ed01-2015
La presencia de esta etiqueta,
especialmente con el Stop & Start,
indica el uso de una batería de plomo
de 12
  V de tecnología y características
esp

Page 147 of 308

CITROEN JUMPER 2016  Manuales de Empleo (in Spanish)  145
jumper_es_Chap08_Aide-Rapide_ed01-2015

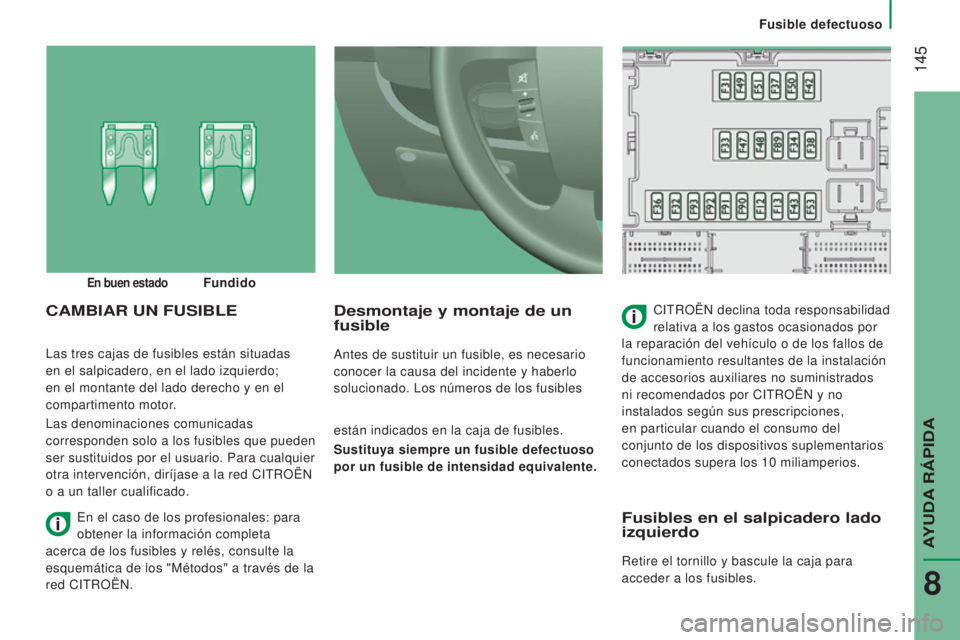

Las tres cajas de fusibles están situadas
en el salpicadero, en el lado izquierdo;
en el montante del lado derecho y en el
compartimento motor.
Las deno

Page 148 of 308

CITROEN JUMPER 2016  Manuales de Empleo (in Spanish)  146
jumper_es_Chap08_Aide-Rapide_ed01-2015

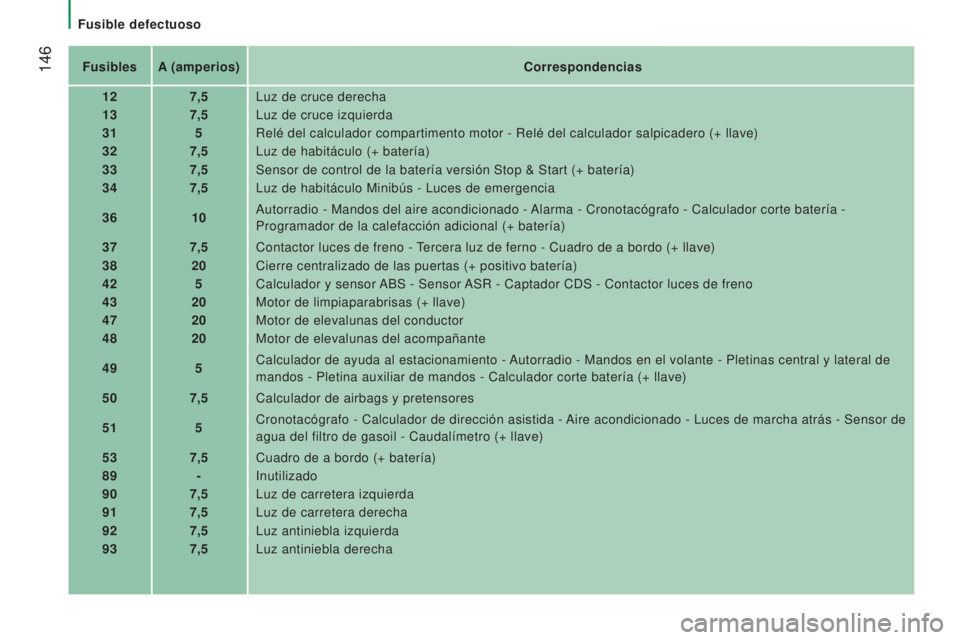

FusiblesA (amperios) Correspondencias
12 7,5Luz de cruce derecha
13 7,5Luz de cruce izquierda
31 5Relé del calculador compartimento motor - Relé del calcu

Page 149 of 308

CITROEN JUMPER 2016  Manuales de Empleo (in Spanish)  147
jumper_es_Chap08_Aide-Rapide_ed01-2015

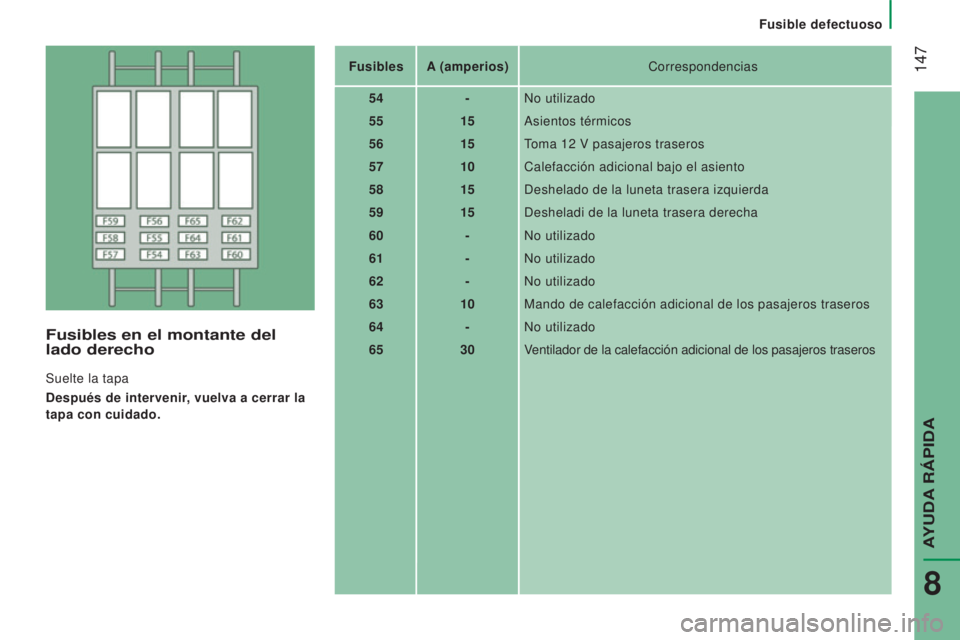

Fusibles en el montante del
lado derecho
Suelte la tapa
Después de intervenir, vuelva a cerrar la
tapa con cuidado.Fusibles
A (amperios) Correspondencias

Page 150 of 308

CITROEN JUMPER 2016  Manuales de Empleo (in Spanish)  148
jumper_es_Chap08_Aide-Rapide_ed01-2015

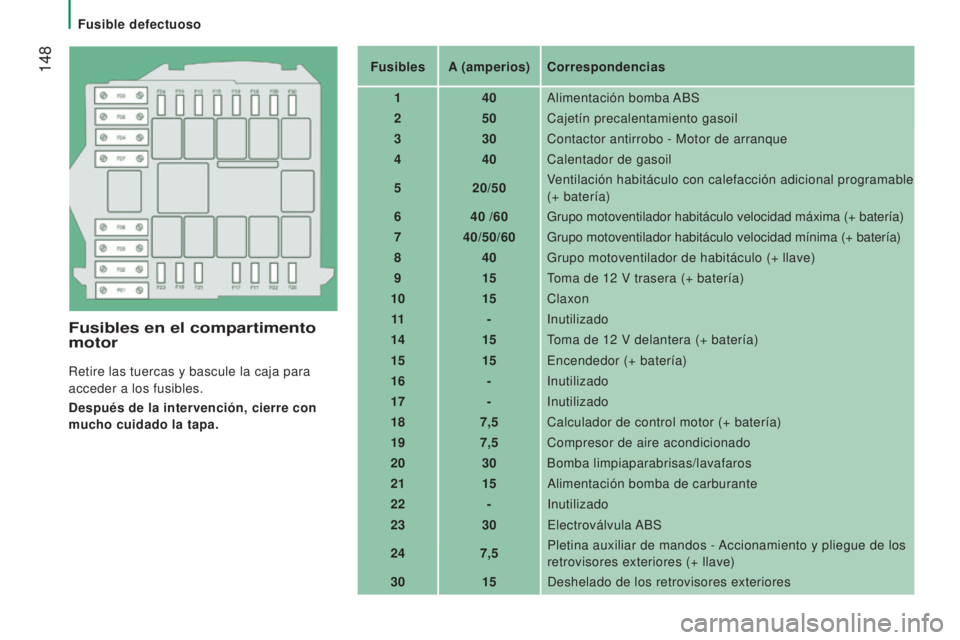

Fusibles en el compartimento
motor
Retire las tuercas y bascule la caja para
acceder a los fusibles.
Después de la intervención, cierre con
mucho cuida
