CITROEN JUMPER 2017 InstruktionsbÖcker (in Swedish)

79
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

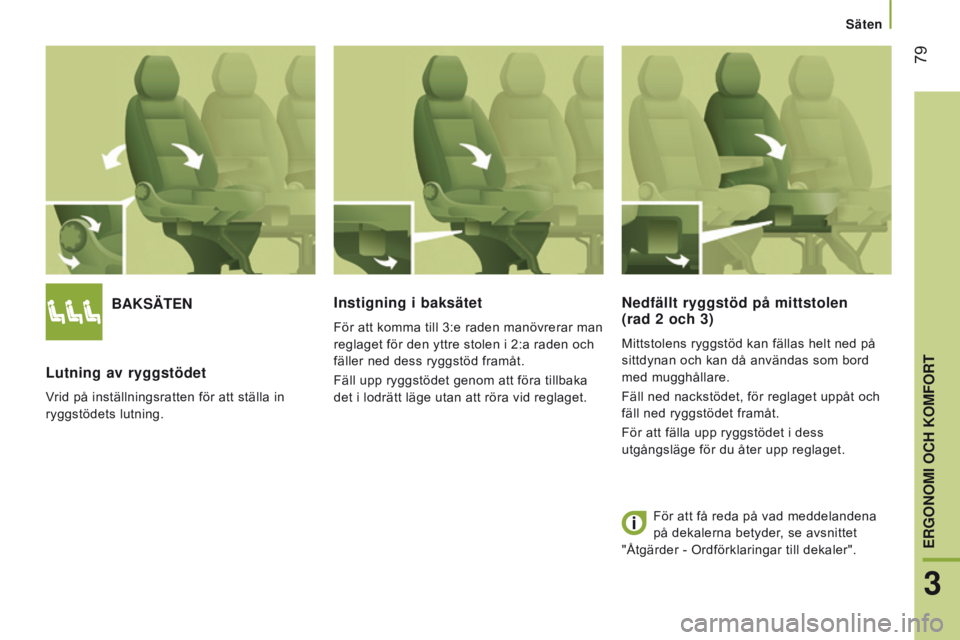

BAKSÄTen
l

utning av ryggstödet
Vrid på inställningsratten för att ställa in
ryggstödets lutning.
Instigning i baksätet
För att komma till 3:e raden manövrerar man
reglaget för den yttre stolen i 2:a raden och
fäller ned dess ryggstöd framåt.
Fäll upp ryggstödet genom att föra tillbaka
det i lodrätt läge utan att röra vid reglaget.
nedfällt ryggstöd på mittstolen
(rad 2 och 3)
Mittstolens ryggstöd kan fällas helt ned på
sittdynan och kan då användas som bord
med mugghållare.
Fäll ned nackstödet, för reglaget uppåt och
fäll ned ryggstödet framåt.
För att fälla upp ryggstödet i dess
utgångsläge för du åter upp reglaget.
För att få reda på vad meddelandena
på dekalerna betyder, se avsnittet
"Åtgärder - Ordförklaringar till dekaler".
Säten
3
eRgOnOMI OCH KOMFORT

80
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

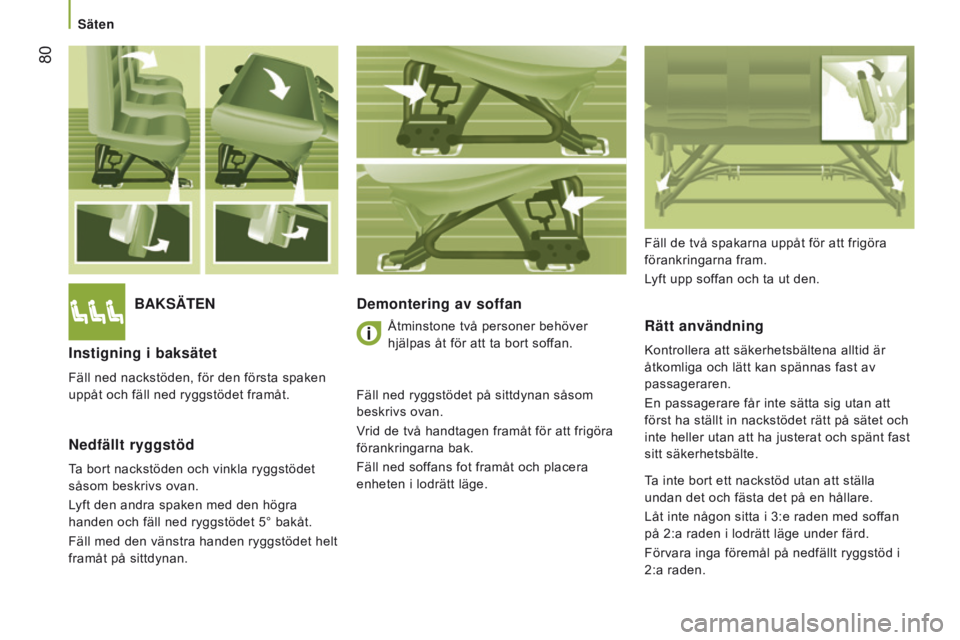

BAKSÄTendemontering av soffan
Rätt användning
Kontrollera att säkerhetsbältena alltid är
åtkomliga och lätt kan spännas fast av
passageraren.
En passagerare får inte sätta sig utan att
först ha ställt in nackstödet rätt på sätet och
inte heller utan att ha justerat och spänt fast
sitt säkerhetsbälte.Instigning i baksätet
Fäll ned nackstöden, för den första spaken
uppåt och fäll ned ryggstödet framåt.
nedfällt ryggstöd
Ta bort nackstöden och vinkla ryggstödet
såsom beskrivs ovan.
Lyft den andra spaken med den högra
handen och fäll ned ryggstödet 5° bakåt.
Fäll med den vänstra handen ryggstödet helt
framåt på sittdynan. Fäll de två spakarna uppåt för att frigöra
förankringarna fram.
Lyft upp soffan och ta ut den.
Åtminstone två personer behöver
hjälpas åt för att ta bort soffan.
Fäll ned ryggstödet på sittdynan såsom
beskrivs ovan.
Vrid de två handtagen framåt för att frigöra
förankringarna bak.
Fäll ned soffans fot framåt och placera
enheten i lodrätt läge. Ta inte bort ett nackstöd utan att ställa
undan det och fästa det på en hållare.
Låt inte någon sitta i 3:e raden med soffan
på 2:a raden i lodrätt läge under färd.
Förvara inga föremål på nedfällt ryggstöd i
2:a raden.
Säten

81
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

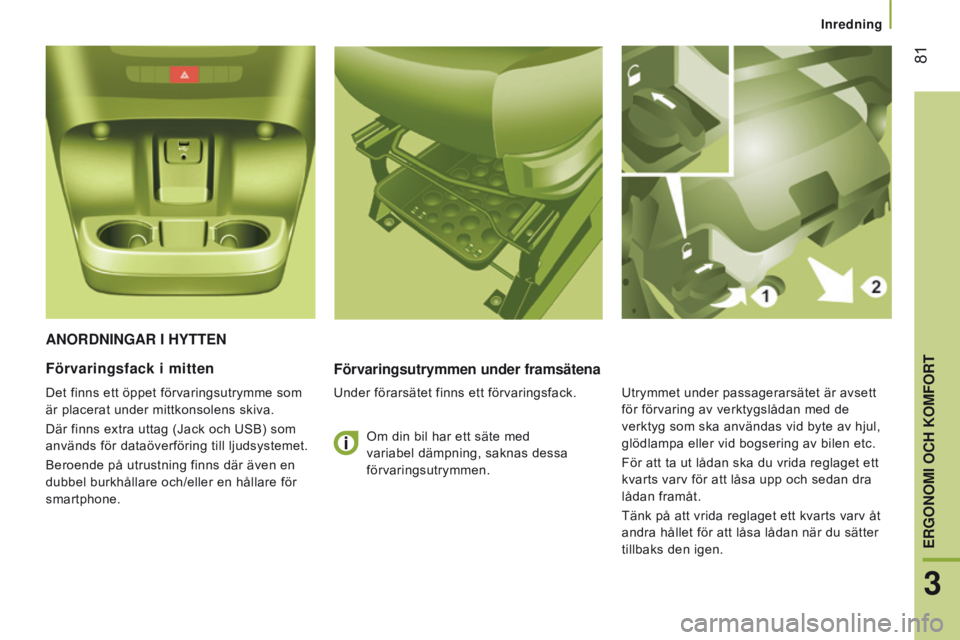

AnORdnIngAR I HyTTenFörvaringsutrymmen under framsätena
Under förarsätet finns ett förvaringsfack.
Förvaringsfack i mitten
Det finns ett öppet förvaringsutrymme som
är placerat under mittkonsolens skiva.
Där finns extra uttag (Jack och USB) som
används för dataöverföring till ljudsystemet.
Beroende på utrustning finns där även en
dubbel burkhållare och/eller en hållare för
smartphone. Om din bil har ett säte med
variabel dämpning, saknas dessa
förvaringsutrymmen.Utrymmet under passagerarsätet är avsett
för förvaring av verktygslådan med de
verktyg som ska användas vid byte av hjul,
glödlampa eller vid bogsering av bilen etc.
För att ta ut lådan ska du vrida reglaget ett
kvarts varv för att låsa upp och sedan dra
lådan framåt.
Tänk på att vrida reglaget ett kvarts varv åt
andra hållet för att låsa lådan när du sätter
tillbaks den igen.
Inredning
3
eRgOnOMI OCH KOMFORT

82
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

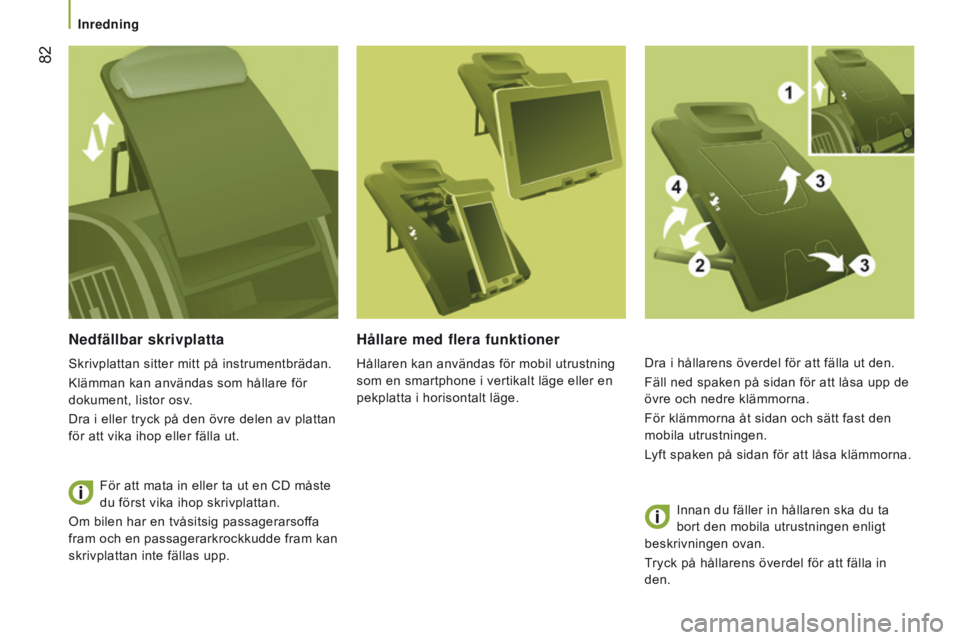

nedfällbar skrivplatta
Skrivplattan sitter mitt på instrumentbrädan.
Klämman kan användas som hållare för
dokument, listor osv.
Dra i eller tryck på den övre delen av plattan
för att vika ihop eller fälla ut.För att mata in eller ta ut en CD måste
du först vika ihop skrivplattan.
Om bilen har en tvåsitsig passagerarsoffa
fram och en passagerarkrockkudde fram kan
skrivplattan inte fällas upp.
Hållare med flera funktioner
Hållaren kan användas för mobil utrustning
som en smartphone i vertikalt läge eller en
pekplatta i horisontalt läge. Dra i hållarens överdel för att fälla ut den.
Fäll ned spaken på sidan för att låsa upp de
övre och nedre klämmorna.
För klämmorna åt sidan och sätt fast den
mobila utrustningen.
Lyft spaken på sidan för att låsa klämmorna.
Innan du fäller in hållaren ska du ta
bort den mobila utrustningen enligt
beskrivningen ovan.
Tryck på hållarens överdel för att fälla in
den.
Inredning

83
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

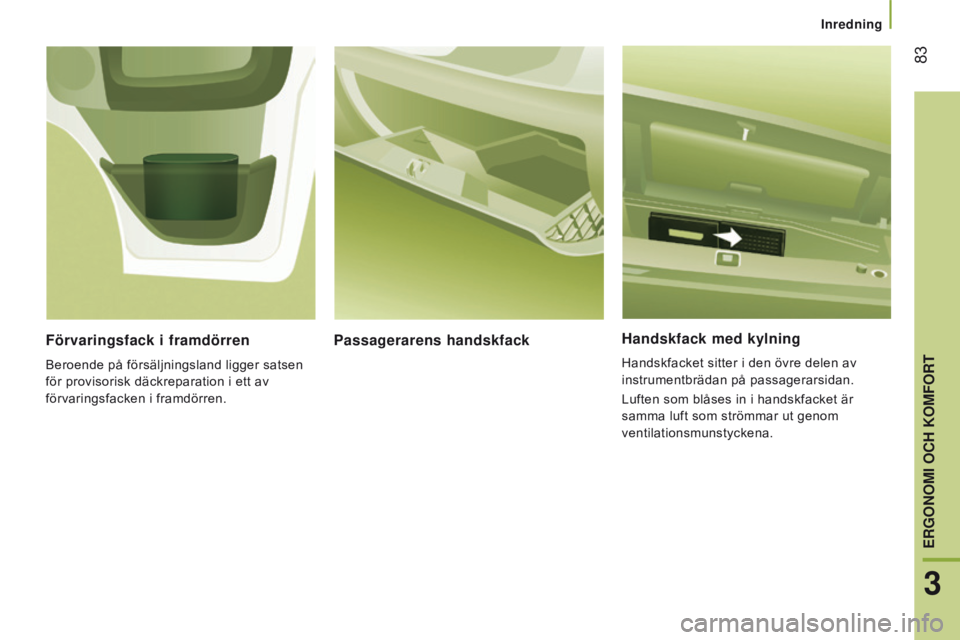

Handskfack med kylning
Handskfacket sitter i den övre delen av
instrumentbrädan på passagerarsidan.
Luften som blåses in i handskfacket är
samma luft som strömmar ut genom
ventilationsmunstyckena.
Passagerarens handskfack
Förvaringsfack i framdörren
Beroende på försäljningsland ligger satsen
för provisorisk däckreparation i ett av
förvaringsfacken i framdörren.
Inredning
3
eRgOnOMI OCH KOMFORT

84
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

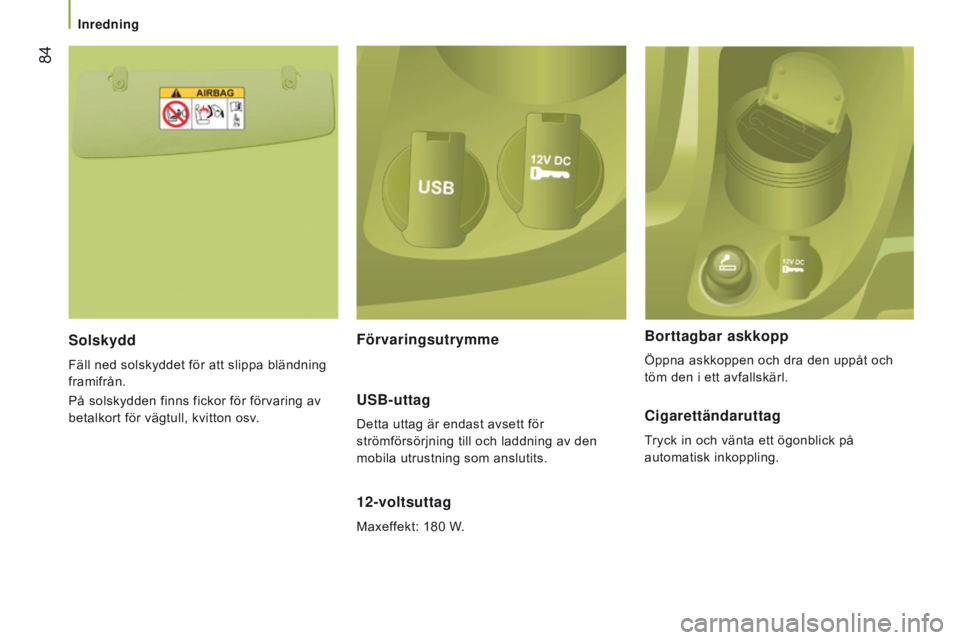

Solskydd
Fäll ned solskyddet för att slippa bländning
framifrån.
På solskydden finns fickor för förvaring av
betalkort för vägtull, kvitton osv.
12-voltsuttag
Maxeffekt: 180 W.
Borttagbar askkopp
Öppna askkoppen och dra den uppåt och
töm den i ett avfallskärl.
Förvaringsutrymme
USB-uttag
Detta uttag är endast avsett för
strömförsörjning till och laddning av den
mobila utrustning som anslutits.Cigarettändaruttag
Tryck in och vänta ett ögonblick på
automatisk inkoppling.
Inredning

85
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

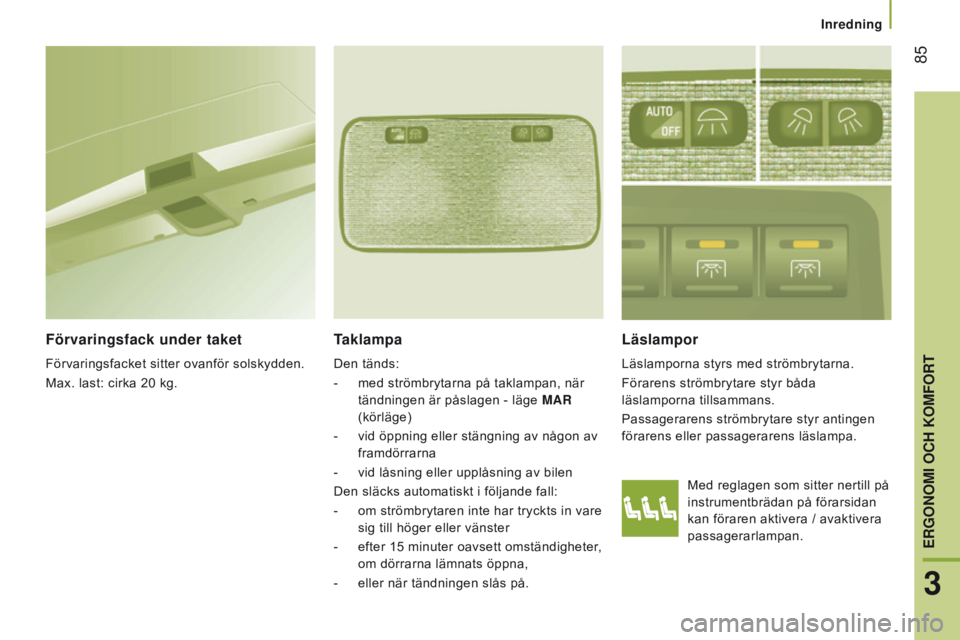

Med reglagen som sitter nertill på
instrumentbrädan på förarsidan
kan föraren aktivera / avaktivera
passagerarlampan.
läslampor
Läslamporna styrs med strömbrytarna.
Förarens strömbrytare styr båda
läslamporna tillsammans.
Passagerarens strömbrytare styr antingen
förarens eller passagerarens läslampa.
Taklampa
Den tänds:
-
med strömbrytarna på taklampan, när

tändningen är påslagen - läge MAR
(körläge)
-

vid öppning eller stängning av någon av

framdörrarna
-

vid låsning eller upplåsning av bilen
Den släcks automatiskt i följande fall:
-


om strömbrytaren inte har tryckts in vare

sig till höger eller vänster
-

efter 15 minuter oavsett omständigheter
,
om dörrarna lämnats öppna,
-

eller när tändningen slås på.
Förvaringsfack under taket
Förvaringsfacket sitter ovanför solskydden.
Max. last: cirka 20 kg.
Inredning
3
eRgOnOMI OCH KOMFORT

86
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

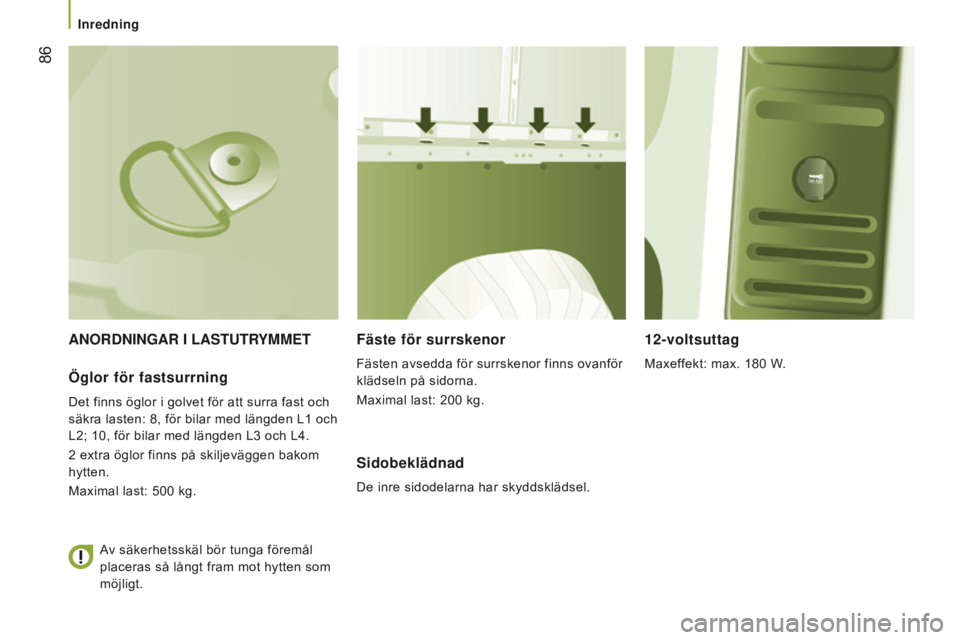

AnORdnIngAR I lASTUTRyMM e TFäste för surrskenor
Fästen avsedda för surrskenor finns ovanför
klädseln på sidorna.
Maximal last: 200 kg.
12-voltsuttag
Maxeffekt: max. 180 W.Öglor för fastsurrning
Det finns öglor i golvet för att surra fast och
säkra lasten: 8, för bilar med längden L1 och
L2; 10, för bilar med längden L3 och L4.
2 extra öglor finns på skiljeväggen bakom
hytten.
Maximal last: 500 kg.
Sidobeklädnad
De inre sidodelarna har skyddsklädsel.
A

v säkerhetsskäl bör tunga föremål
placeras så långt fram mot hytten som
möjligt.
Inredning

87
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

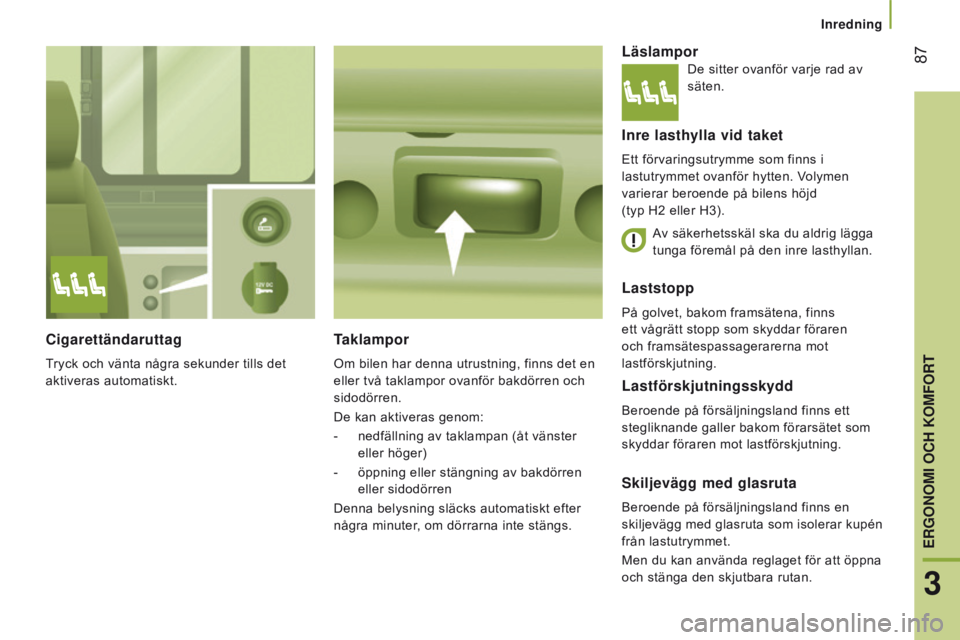

lastförskjutningsskydd
Beroende på försäljningsland finns ett
stegliknande galler bakom förarsätet som
skyddar föraren mot lastförskjutning.
läslampor
Inre lasthylla vid taket
Ett förvaringsutrymme som finns i
lastutrymmet ovanför hytten. Volymen
varierar beroende på bilens höjd
(typ H2 eller H3).
Skiljevägg med glasruta
Beroende på försäljningsland finns en
skiljevägg med glasruta som isolerar kupén
från lastutrymmet.
Men du kan använda reglaget för att öppna
och stänga den skjutbara rutan.
Cigarettändaruttag
Tryck och vänta några sekunder tills det
aktiveras automatiskt.
Taklampor
Om bilen har denna utrustning, finns det en
eller två taklampor ovanför bakdörren och
sidodörren.
De kan aktiveras genom:
-

nedfällning av taklampan (åt vänster

eller höger)
-

öppning eller stängning av bakdörren

eller sidodörren
Denna belysning släcks automatiskt efter
några minuter, om dörrarna inte stängs. Av säkerhetsskäl ska du aldrig lägga
tunga föremål på den inre lasthyllan.
De sitter ovanför varje rad av
säten.
laststopp
På golvet, bakom framsätena, finns
ett vågrätt stopp som skyddar föraren
och framsätespassagerarerna mot
lastförskjutning.
Inredning
3
eRgOnOMI OCH KOMFORT

88
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

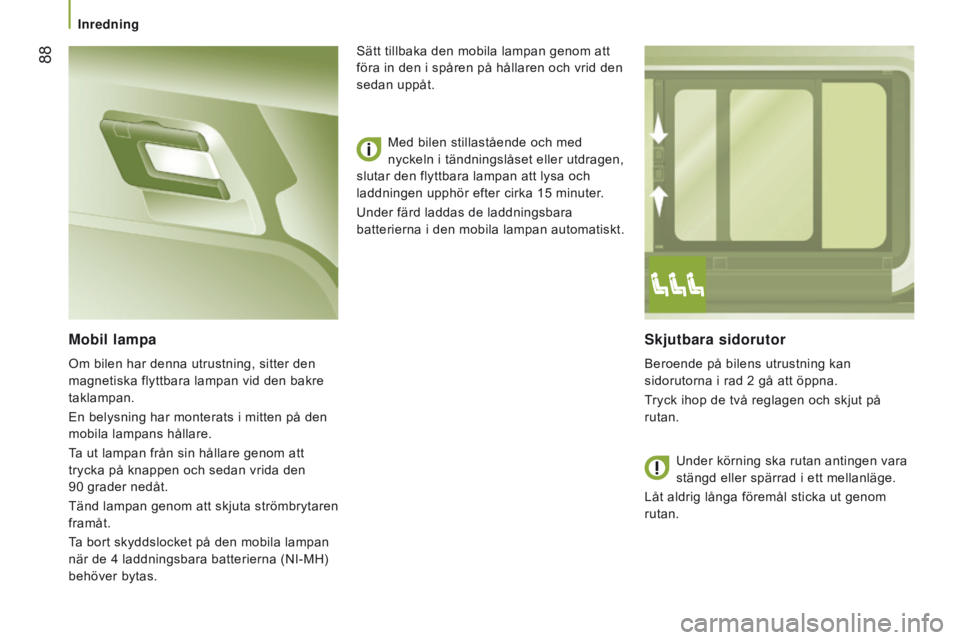

Skjutbara sidorutor
Beroende på bilens utrustning kan
sidorutorna i rad 2 gå att öppna.
Tryck ihop de två reglagen och skjut på
rutan.
Mobil lampa
Om bilen har denna utrustning, sitter den
magnetiska flyttbara lampan vid den bakre
taklampan.
En belysning har monterats i mitten på den
mobila lampans hållare.
Ta ut lampan från sin hållare genom att
trycka på knappen och sedan vrida den
90
grader nedåt.
Tänd lampan genom att skjuta strömbrytaren
framåt.
Ta bort skyddslocket på den mobila lampan
när de 4
laddningsbara batterierna (NI-MH)
behöver bytas. Med bilen stillastående och med
nyckeln i tändningslåset eller utdragen,
slutar den flyttbara lampan att lysa och
laddningen upphör efter cirka 15 minuter.
Under färd laddas de laddningsbara
batterierna i den mobila lampan automatiskt. Sätt tillbaka den mobila lampan genom att
föra in den i spåren på hållaren och vrid den
sedan uppåt.
Under körning ska rutan antingen vara
stängd eller spärrad i ett mellanläge.
Låt aldrig långa föremål sticka ut genom
rutan.
Inredning
