CITROEN JUMPER 2019 Eksploatavimo vadovas (in Lithuanian)

159
Svoriai ir priekabos apkrovos
Šiose lentelėse pateikiami patvirtinto tipo svoriai (kg) pagal automobilio modelį ir matmenis.Mikroautobusas
Matmenys Modelio pavadinimas M TACPriekaba be stabdžių Patar tina grąžulo apkrova
L3
H2 440 4005 XX
L4
H2 442 4250 XX
5 – 6
vietų „Combi “
Matmenys Modelio pavadinimas M TACPriekaba be stabdžių Patar tina grąžulo apkrova
L1
H1 30
3000 75010 0
33 3300 75010 0
L2
H2 33
3300 75010 0
435 3500 750120
7– 8 –9
vietų „Combi “
Matmenys Modelio pavadinimas M TACPriekaba be stabdžių Patar tina grąžulo apkrova
L1
H1 30 315 0 75010 0
L2
H2 33 3300 75010 0
9
Techninė charakteristika

160

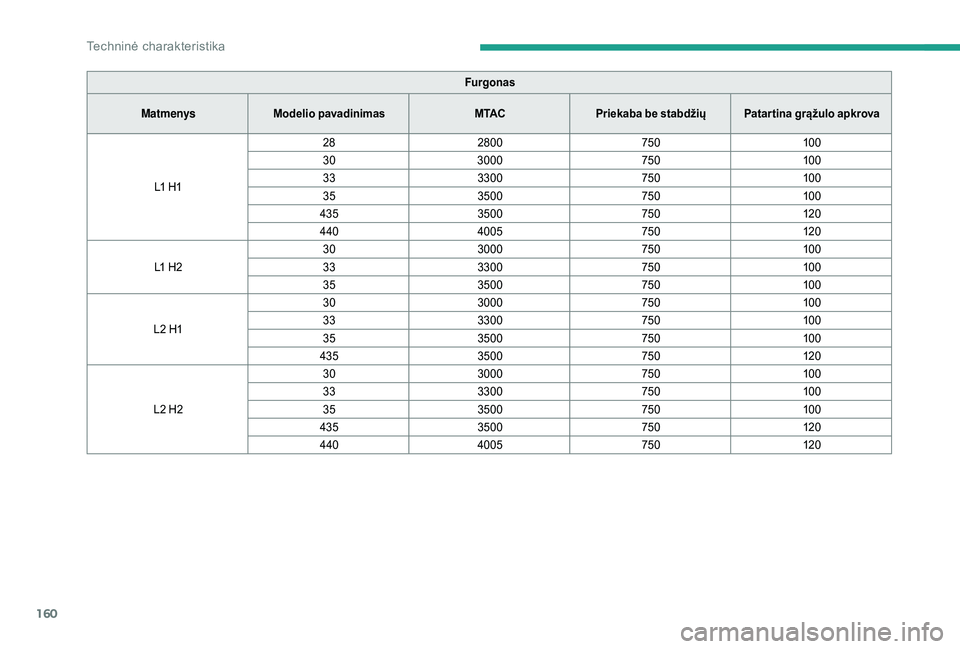

Furgonas
Matmenys Modelio pavadinimas M TACPriekaba be stabdžių Patar tina grąžulo apkrova
L1

H1 28
2800 75010 0
30 3000 75010 0
33 3300 75010 0
35 3500 75010 0
435 3500 750120
440 4005 750120
L1

H2 30
3000 75010 0
33 3300 75010 0
35 3500 75010 0
L2

H1 30
3000 75010 0
33 3300 75010 0
35 3500 75010 0
435 3500 750120
L2

H2 30
3000 75010 0
33 3300 75010 0
35 3500 75010 0
435 3500 750120
440 4005 750120
Techninė charakteristika

161

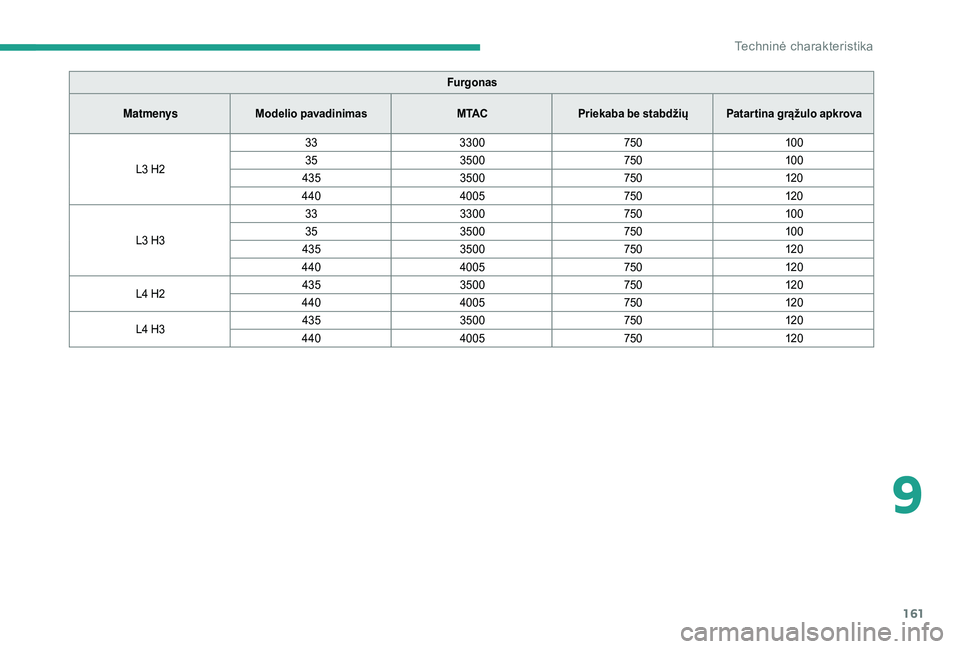

Furgonas
Matmenys Modelio pavadinimas M TACPriekaba be stabdžių Patar tina grąžulo apkrova
L3

H2 33
3300 75010 0
35 3500 75010 0
435 3500 750120
440 4005 750120
L3

H3 33
3300 75010 0
35 3500 75010 0
435 3500 750120
440 4005 750120
L4

H2 435
3500 750120
440 4005 750120
L4

H3 435
3500 750120
440 4005 750120
9
Techninė charakteristika

162

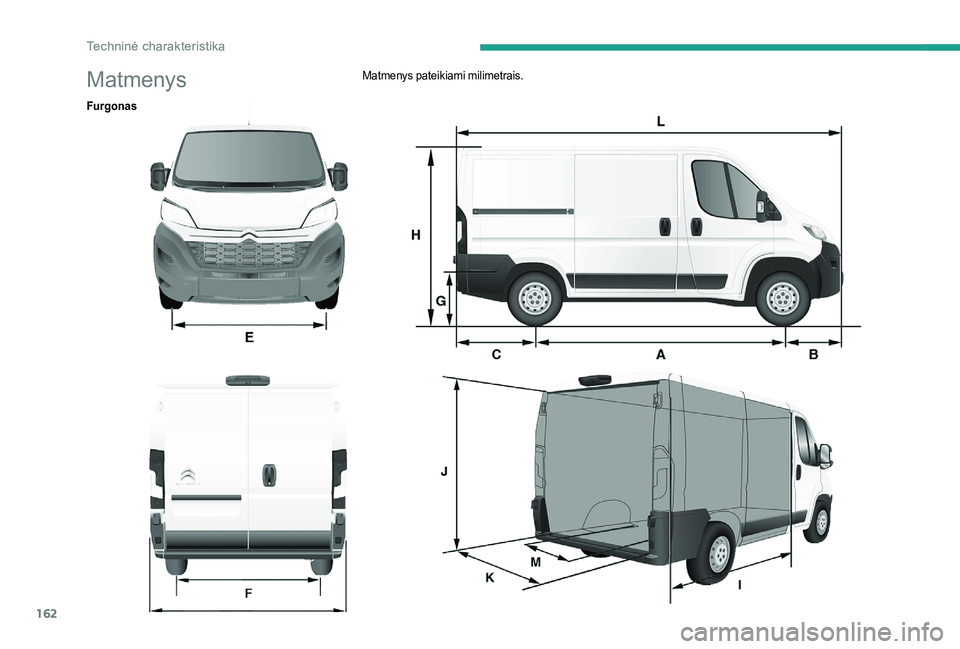

MatmenysMatmenys pateikiami milimetrais.
Furgonas
Techninė charakteristika

163

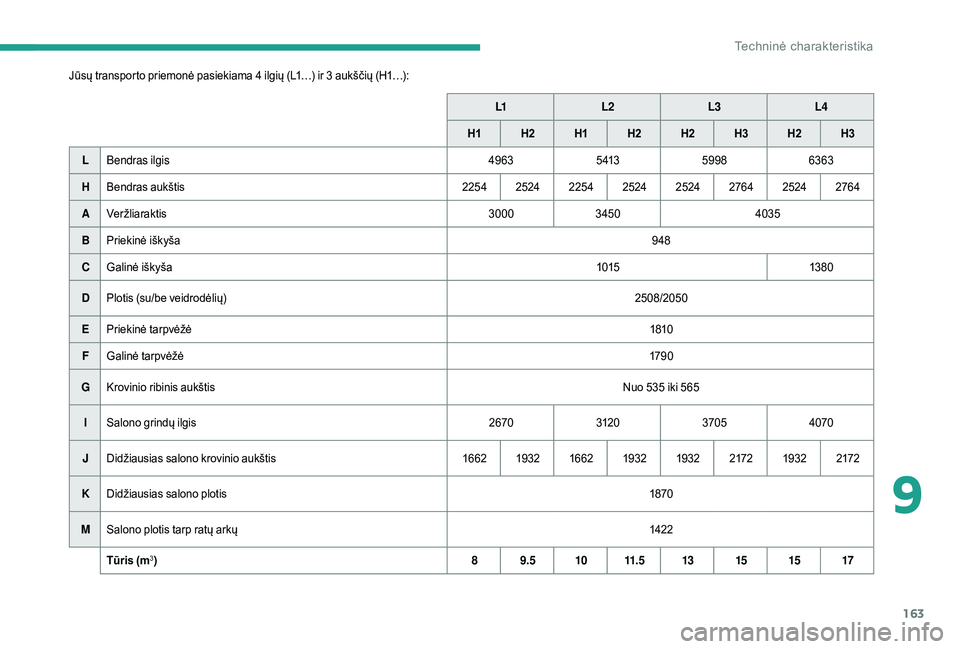

Jūsų transporto priemonė pasiekiama 4 ilgių (L1…) ir 3 aukščių (H1…):L1L2 L3L4
H1 H
2H1 H2 H2 H3H2 H3
L Bendras ilgis 49635 4135998 6363
H Bendras aukštis 225425242254 2524 2524 276425242764
A Ver žliarak tis 30003450 4035
B Priekinė iškyša 948
C Galinė iškyša 101513 8 0
D Plotis (su/be veidrodėlių) 2508/2050
E Priekinė tarpvėžė 1810
F Galinė tarpvėžė 179 0
G Krovinio ribinis aukštis Nuo 535
iki 565
I Salono grindų ilgis 267031203705 4070
J Didžiausias salono krovinio aukštis 166219321662 1932 1932 21721932 2172
K Didžiausias salono plotis 1870
M Salono plotis tarp ratų arkų 142 2
Tūris (m
3) 89.5 1011. 5 1315 15 17
9
Techninė charakteristika

164

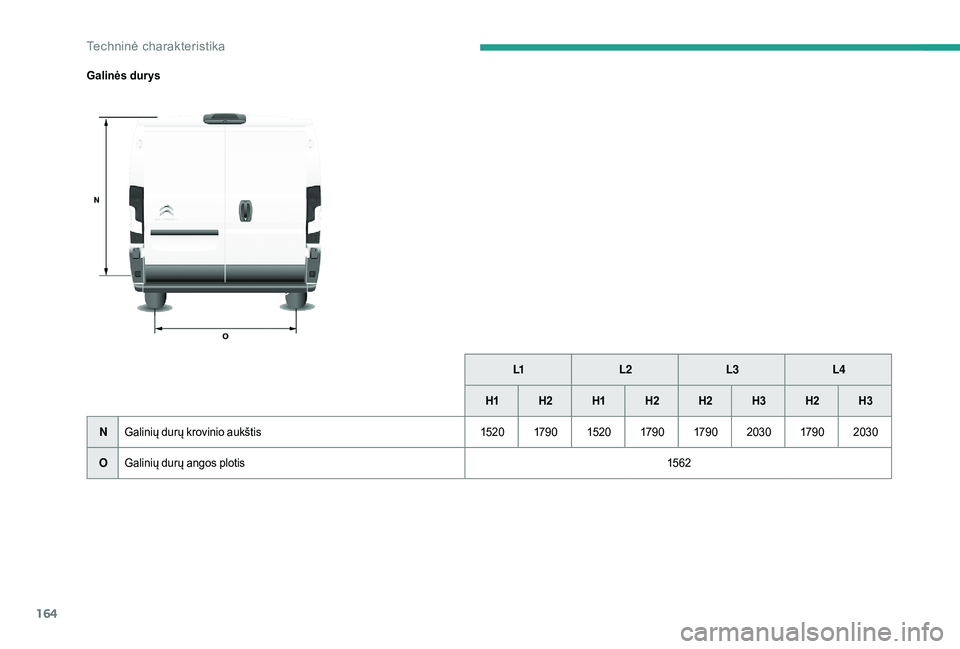

Galinės dur ysL1L2 L3L4
H1 H2 H1H2 H2 H3H2 H3
N Galinių durų krovinio aukštis 1520179 0 1520179 0 179 0 2030179 02030
O Galinių durų angos plotis 15 62
Techninė charakteristika

165

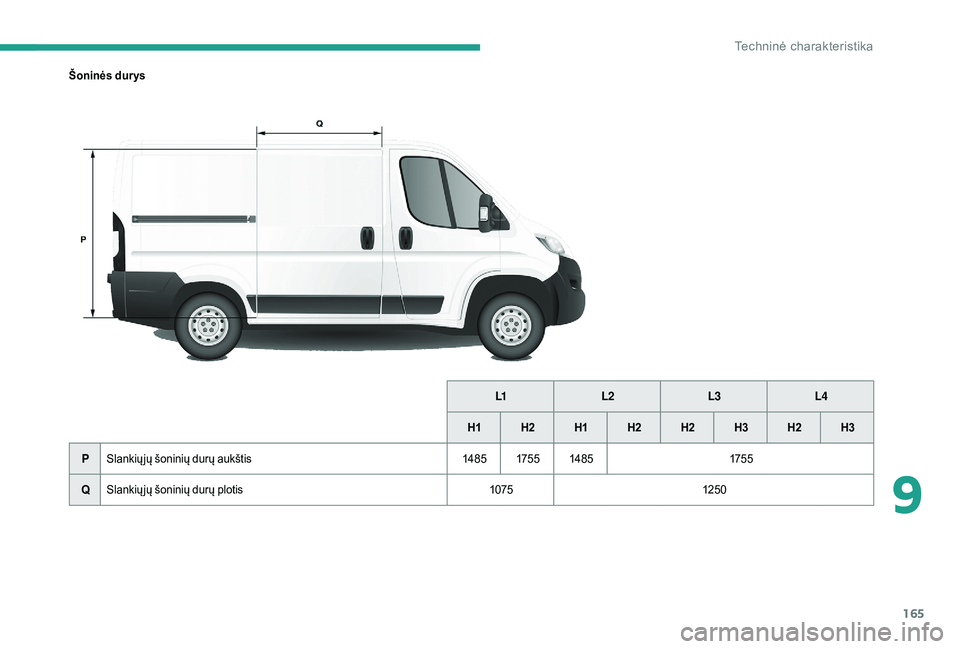

Šoninės dur ysL1L2 L3L4
H1 H2 H1H2 H2 H3H2 H3
P Slankių jų šoninių durų aukštis 148 5175 5148 5 175 5
Q Slankių jų šoninių durų plotis 1075125 0
9
Techninė charakteristika

166

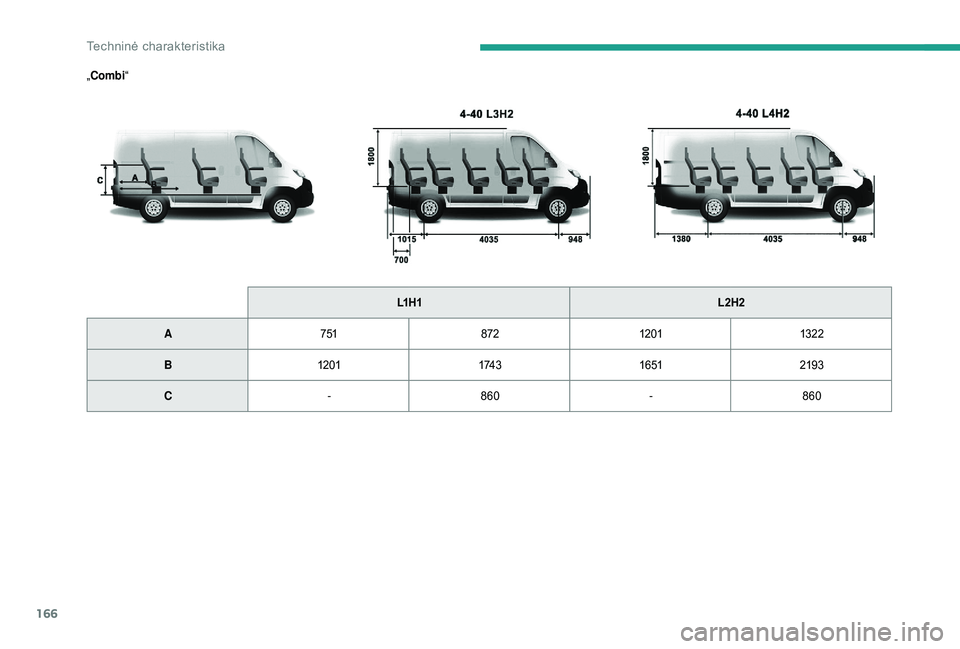

„Combi “
L1 H 1 L2H2
A 751 8721201 132 2
B 1201 174 316 51 2193
C -860 -860
Techninė charakteristika

167

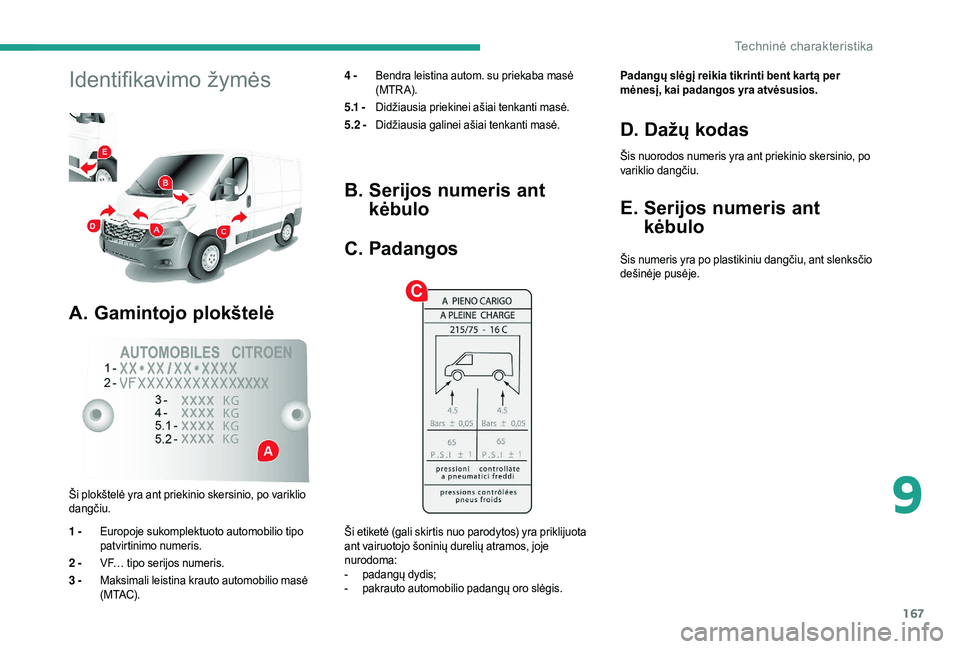

Identifikavimo žymės
A. Gamintojo plokštelė
4 - Bendra leistina autom. su priekaba masė
(MTRA).
5 .1 - Didžiausia priekinei ašiai tenkanti masė.
5.2 - Didžiausia galinei ašiai tenkanti masė.
Ši plokštelė yra ant priekinio skersinio, po variklio
dangčiu.
1 - Europoje sukomplektuoto automobilio tipo
patvirtinimo numeris.
2 - VF… tipo serijos numeris.
3 - Maksimali leistina krauto automobilio masė
( M TAC) .
B. Serijos numeris ant
kėbulo
C. Padangos
Ši etiketė (gali skirtis nuo parodytos) yra priklijuota
ant vairuotojo šoninių durelių atramos, joje
nurodoma:
-

p
adangų dydis;
-

p
akrauto automobilio padangų oro slėgis. Padangų slėgį reikia tikrinti bent kar tą per
mėnesį, kai padangos yra atvėsusios.
D. Dažų kodas
Šis nuorodos numeris yra ant priekinio skersinio, po
variklio dangčiu.
E. Serijos numeris ant
kėbulo
Šis numeris yra po plastikiniu dangčiu, ant slenksčio
dešinėje pusėje.
9
Techninė charakteristika

168

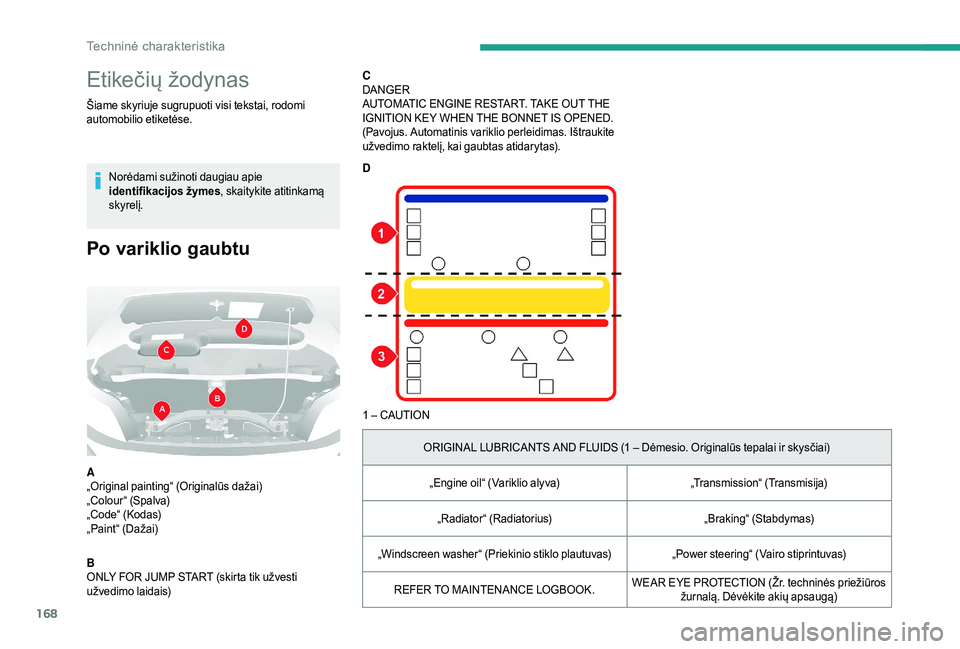

Etikečių žodynas
Šiame skyriuje sugrupuoti visi tekstai, rodomi
automobilio etiketėse.Norėdami sužinoti daugiau apie
identifikacijos žymes , skaitykite atitinkamą
skyrelį.
Po variklio gaubtu
A
„Original painting“ (Originalūs dažai)
„Colour“ (Spalva)
„Code“ (Kodas)
„Paint“ (Dažai)
B
ONLY FOR JUMP START (skirta tik užvesti
užvedimo laidais) C
DANGER
AUTOMATIC ENGINE RESTART. TAKE OUT THE
IGNITION KEY WHEN THE BONNET IS OPENED.
(Pavojus. Automatinis variklio perleidimas. Ištraukite
užvedimo raktelį, kai gaubtas atidarytas).
D
1 – CAUTION
ORIGINAL LUBRICANTS AND FLUIDS (1 – Dėmesio. Originalūs tepalai ir skysčiai)
„Engine oil“ (Variklio alyva) „Transmission“ (Transmisija)
„Radiator“ (Radiatorius) „Braking“ (Stabdymas)
„Windscreen washer“ (Priekinio stiklo plautuvas) „Power steering“ (Vairo stiprintuvas)
REFER TO MAINTENANCE LOGBOOK. WEAR EYE PROTECTION (Žr. techninės priežiūros
žurnalą. Dėvėkite akių apsaugą)
Techninė charakteristika
