CITROEN JUMPER 2020 Lietošanas Instrukcija (in Latvian)

139
Tehniskie rādītāji
9

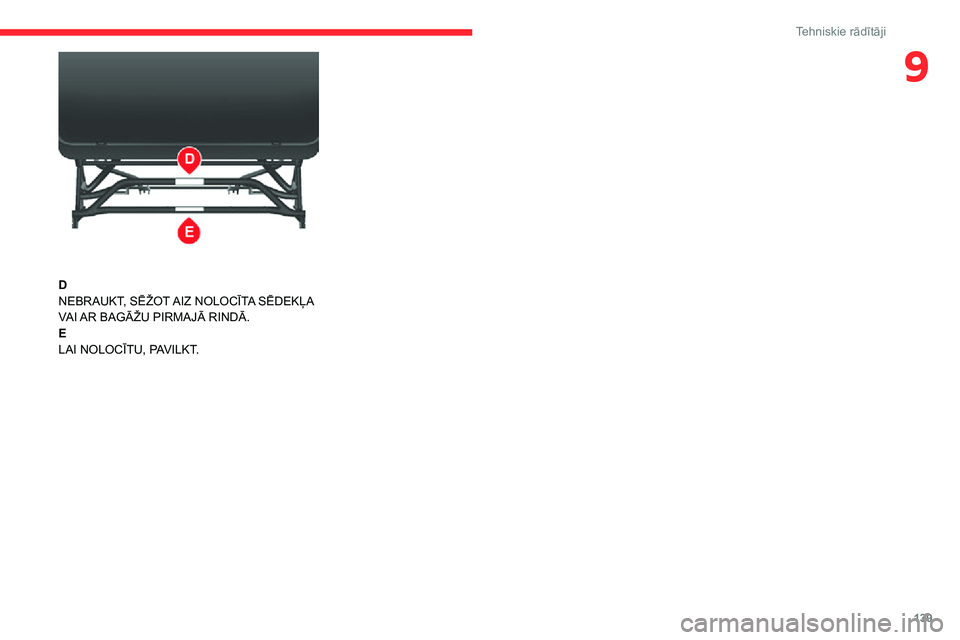

DNEBRAUKT, SĒŽOT AIZ NOLOCĪTA SĒDEKĻA VAI AR BAGĀŽU PIRMAJĀ RINDĀ.ELAI NOLOCĪTU, PAVILKT.

140
Īpatnības

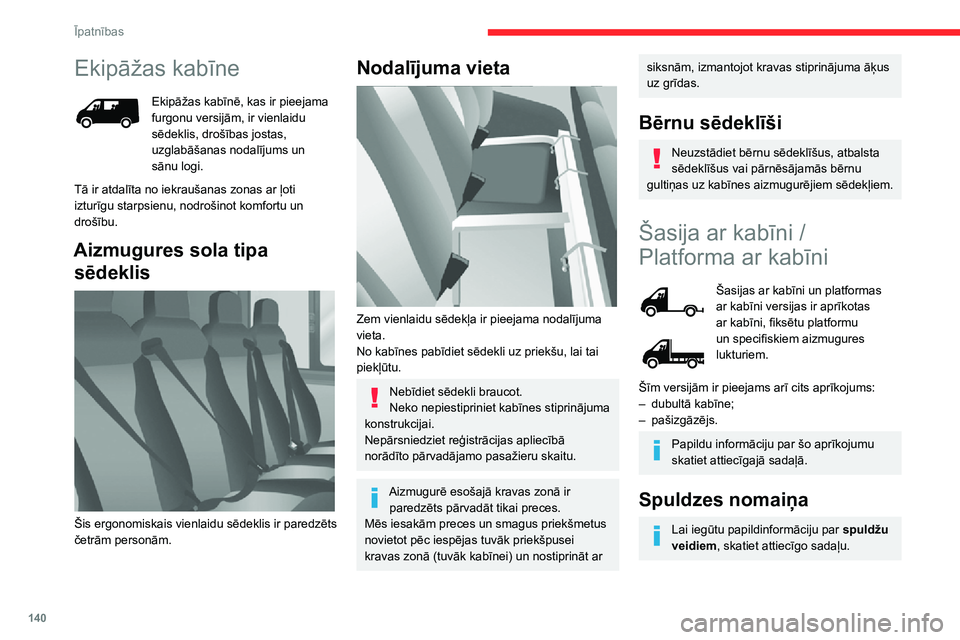

Ekipāžas kabīne
Ekipāžas kabīnē, kas ir pieejama furgonu versijām, ir vienlaidu sēdeklis, drošības jostas, uzglabāšanas nodalījums un sānu logi.
Tā ir atdalīta no iekraušanas zonas ar ļoti izturīgu starpsienu, nodrošinot komfortu un drošību.
Aizmugures sola tipa
sēdeklis

Šis ergonomiskais vienlaidu sēdeklis ir paredzēts četrām personām.
Nodalījuma vieta

Zem vienlaidu sēdekļa ir pieejama nodalījuma vieta.No kabīnes pabīdiet sēdekli uz priekšu, lai tai piekļūtu.
Nebīdiet sēdekli braucot.Neko nepiestipriniet kabīnes stiprinājuma konstrukcijai.Nepārsniedziet reģistrācijas apliecībā norādīto pārvadājamo pasažieru skaitu.
Aizmugurē esošajā kravas zonā ir paredzēts pārvadāt tikai preces.Mēs iesakām preces un smagus priekšmetus
novietot pēc iespējas tuvāk priekšpusei kravas zonā (tuvāk kabīnei) un nostiprināt ar
siksnām, izmantojot kravas stiprinājuma āķus uz grīdas.
Bērnu sēdeklīši
Neuzstādiet bērnu sēdeklīšus, atbalsta sēdeklīšus vai pārnēsājamās bērnu gultiņas uz kabīnes aizmugurējiem sēdekļiem.
Šasija ar kabīni /
Platforma ar kabīni
Šasijas ar kabīni un platformas ar kabīni versijas ir aprīkotas ar kabīni, fiksētu platformu un specifiskiem aizmugures lukturiem.
Šīm versijām ir pieejams arī cits aprīkojums:– dubultā kabīne;– pašizgāzējs.
Papildu informāciju par šo aprīkojumu skatiet attiecīgajā sadaļā.
Spuldzes nomaiņa
Lai iegūtu papildinformāciju par spuldžu veidiem, skatiet attiecīgo sadaļu.
Aizmugures lukturi

1.Virzienrādītāji
Veids B, PY21W – 21W
2.Bremžu lukturiVeids B, P21W – 21W
3.StāvgaismasVeids A, W5W – 5W
4.Atpakaļgaitas lukturiVeids A, W16W – 16W
5.Miglas lukturiVeids A, W16W – 16W
► Atrodiet bojāto spuldzi.

141
Īpatnības

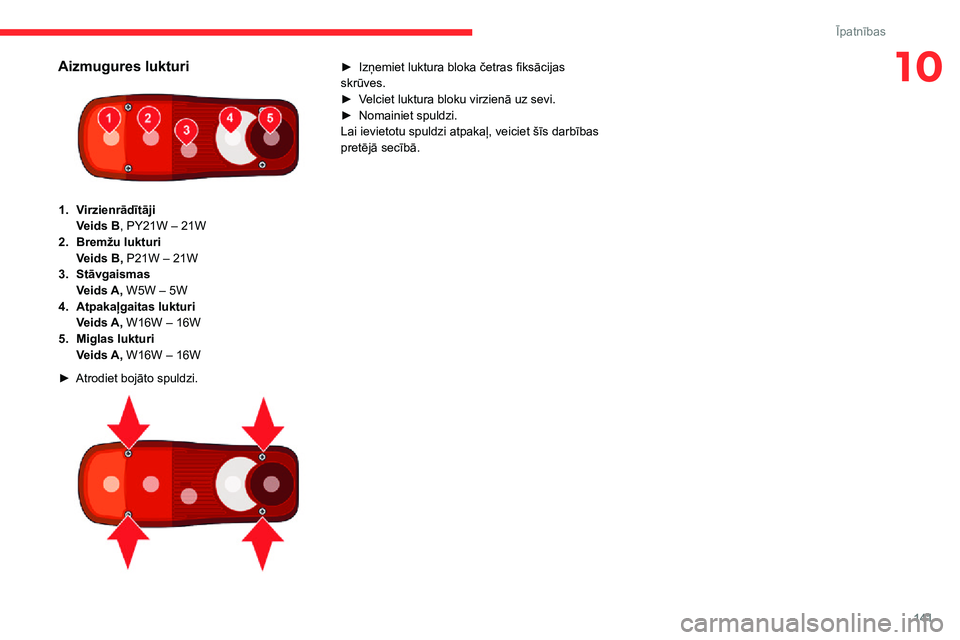

10Aizmugures lukturi

1.Virzienrādītāji
Veids B, PY21W – 21W
2.Bremžu lukturiVeids B, P21W – 21W
3.StāvgaismasVeids A, W5W – 5W
4.Atpakaļgaitas lukturiVeids A, W16W – 16W
5.Miglas lukturiVeids A, W16W – 16W
► Atrodiet bojāto spuldzi.

► Izņemiet luktura bloka četras fiksācijas skrūves.► Velciet luktura bloku virzienā uz sevi.► Nomainiet spuldzi.Lai ievietotu spuldzi atpakaļ, veiciet šīs darbības pretējā secībā.

142
Īpatnības
Šasijas ar kabīni izmēri


Izmēri ir doti milimetros.
L1L2L2SL3L4
LKopējais garums4 9085 3585 7085 9436 308

143
Īpatnības

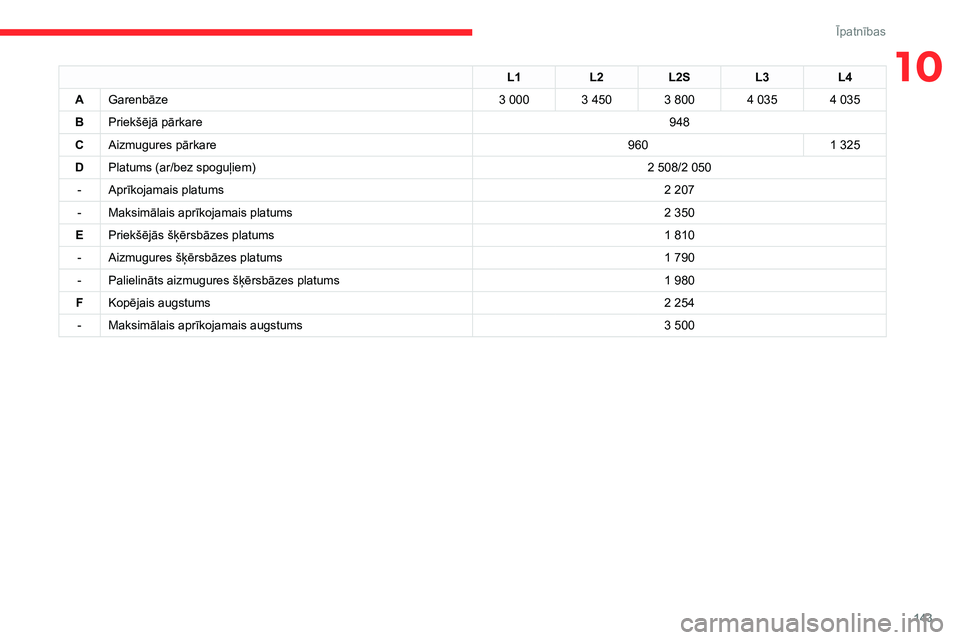

10L1L2L2SL3L4
AGarenbāze3 0003 4503 8004 0354 035
BPriekšējā pārkare948
CAizmugures pārkare9601 325
DPlatums (ar/bez spoguļiem)2 508/2 050
-Aprīkojamais platums2 207
-Maksimālais aprīkojamais platums2 350
EPriekšējās šķērsbāzes platums1 810
-Aizmugures šķērsbāzes platums1 790
-Palielināts aizmugures šķērsbāzes platums1 980
FKopējais augstums2 254
-Maksimālais aprīkojamais augstums3 500

144
Īpatnības

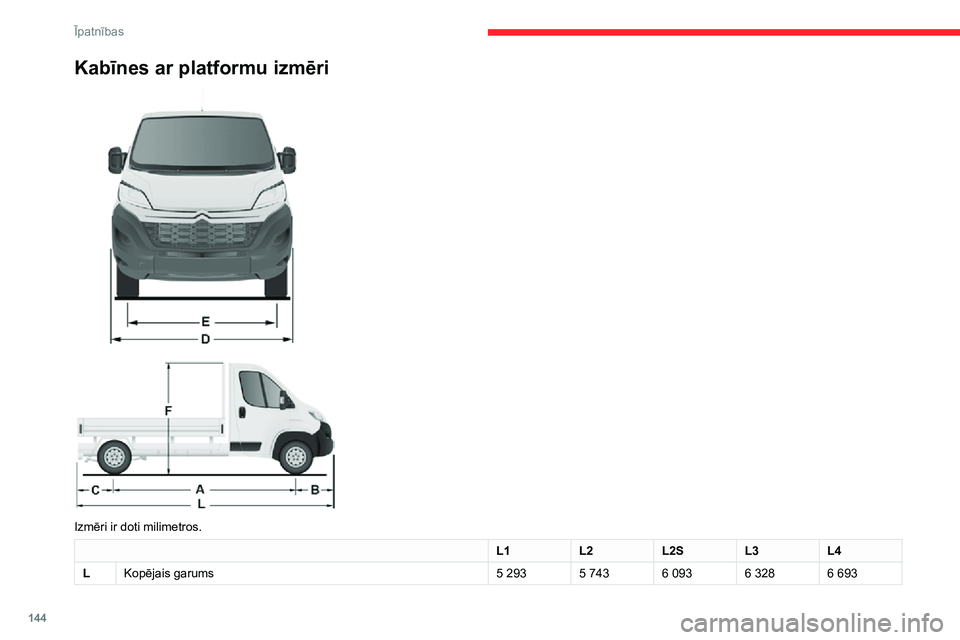

Kabīnes ar platformu izmēri


Izmēri ir doti milimetros.
L1L2L2SL3L4
LKopējais garums5 2935 7436 0936 3286 693
Dubultā kabīne
Dubultajā kabīnē, kas ir pieejama šasijai ar kabīni un platformai ar kabīni, ir vienlaidu sēdeklis, drošības jostas, uzglabāšanas nodalījums un sānu logi.

145
Īpatnības

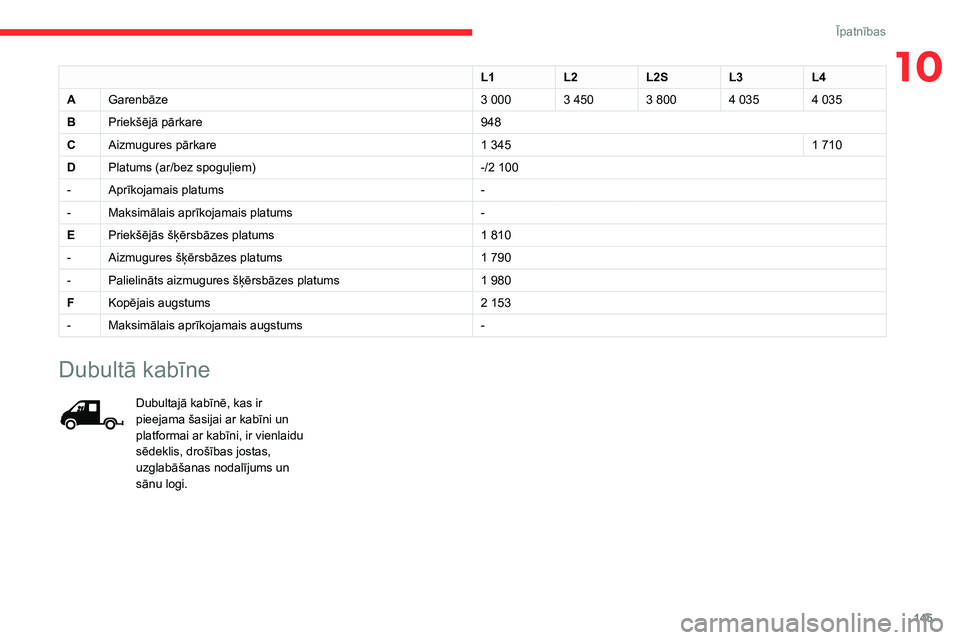

10L1L2L2SL3L4
AGarenbāze3 0003 4503 8004 0354 035
BPriekšējā pārkare948
CAizmugures pārkare1 3451 710
DPlatums (ar/bez spoguļiem)-/2 100
-Aprīkojamais platums-
-Maksimālais aprīkojamais platums-
EPriekšējās šķērsbāzes platums1 810
-Aizmugures šķērsbāzes platums1 790
-Palielināts aizmugures šķērsbāzes platums1 980
FKopējais augstums2 153
-Maksimālais aprīkojamais augstums-
Dubultā kabīne
Dubultajā kabīnē, kas ir pieejama šasijai ar kabīni un platformai ar kabīni, ir vienlaidu sēdeklis, drošības jostas, uzglabāšanas nodalījums un sānu logi.

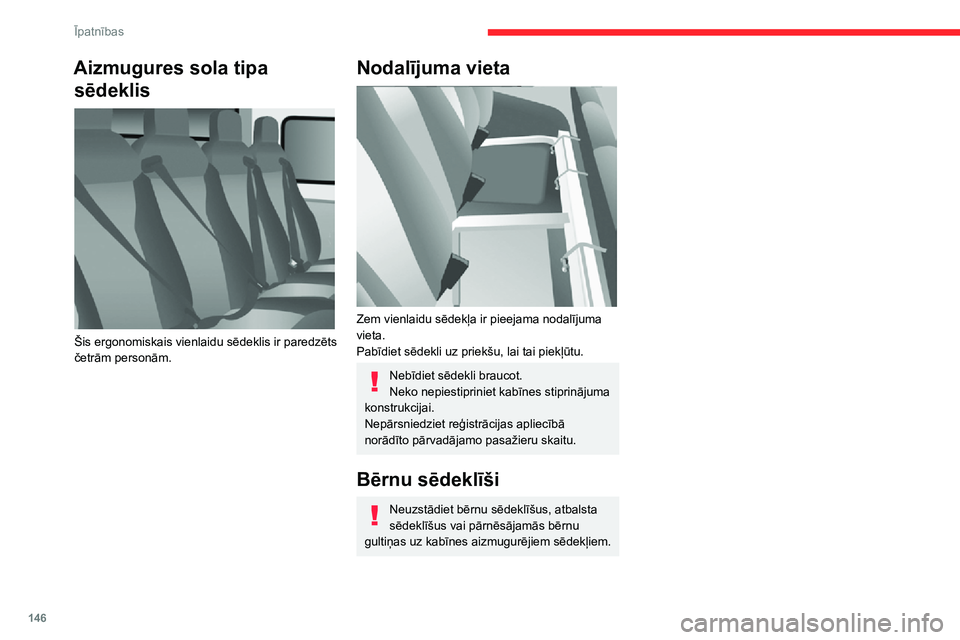

146
Īpatnības
Aizmugures sola tipa
sēdeklis

Šis ergonomiskais vienlaidu sēdeklis ir paredzēts četrām personām.
Nodalījuma vieta

Zem vienlaidu sēdekļa ir pieejama nodalījuma vieta.Pabīdiet sēdekli uz priekšu, lai tai piekļūtu.
Nebīdiet sēdekli braucot.Neko nepiestipriniet kabīnes stiprinājuma konstrukcijai.Nepārsniedziet reģistrācijas apliecībā norādīto pārvadājamo pasažieru skaitu.
Bērnu sēdeklīši
Neuzstādiet bērnu sēdeklīšus, atbalsta sēdeklīšus vai pārnēsājamās bērnu
gultiņas uz kabīnes aizmugurējiem sēdekļiem.
Šasijas ar dubulto kabīni / platformas ar dubulto kabīni izmēri


Izmēri ir doti milimetros.

147
Īpatnības

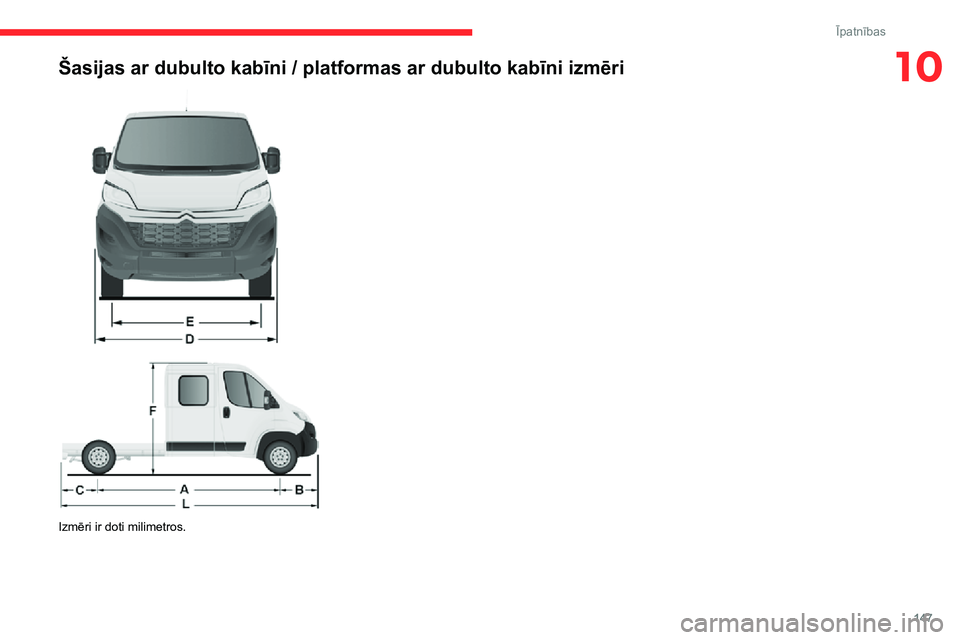

10Šasijas ar dubulto kabīni / platformas ar dubulto kabīni izmēri


Izmēri ir doti milimetros.

148
Īpatnības

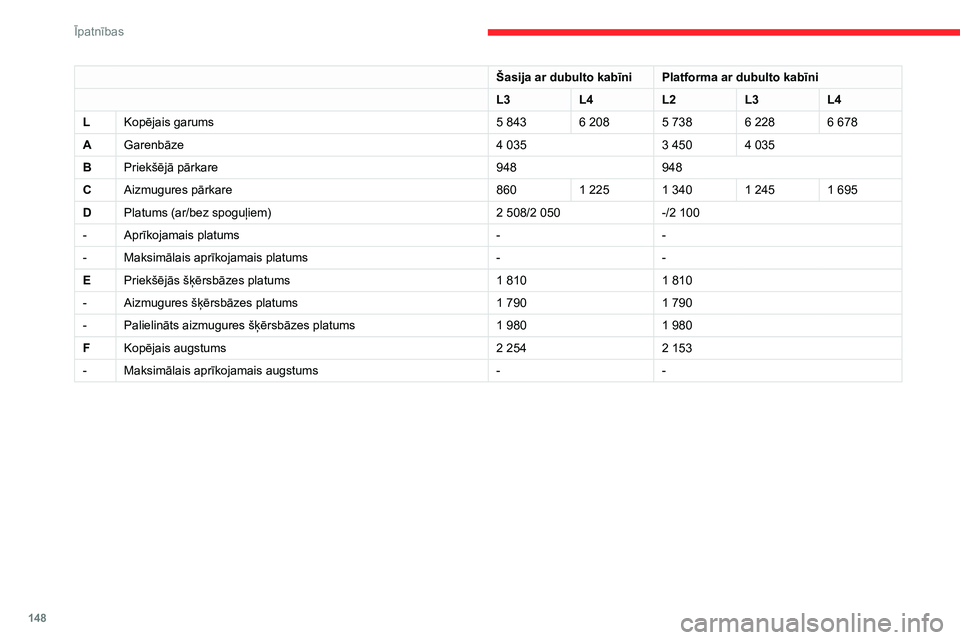

Šasija ar dubulto kabīniPlatforma ar dubulto kabīni
L3L4L2L3L4
LKopējais garums5 8436 2085 7386 2286 678
AGarenbāze4 0353 4504 035
BPriekšējā pārkare948948
CAizmugures pārkare8601 2251 3401 2451 695
DPlatums (ar/bez spoguļiem)2 508/2 050-/2 100
-Aprīkojamais platums--
-Maksimālais aprīkojamais platums--
EPriekšējās šķērsbāzes platums1 8101 810
-Aizmugures šķērsbāzes platums1 7901 790
-Palielināts aizmugures šķērsbāzes platums1 9801 980
FKopējais augstums2 2542 153
-Maksimālais aprīkojamais augstums--
Pašizgāzējs

Gāžamo kasti paceļ automašīnas akumulatora darbināta hidroelektriska iekārta.

Pacelšana un nolaišana tiek kontrolēta, piespiežot attiecīgās pogas uz magnētiskās un noņemamās tālvadības pults, kas atrodas uz balsta kabīnē.Gāžamo kasti paceļ iekārtas motors.
