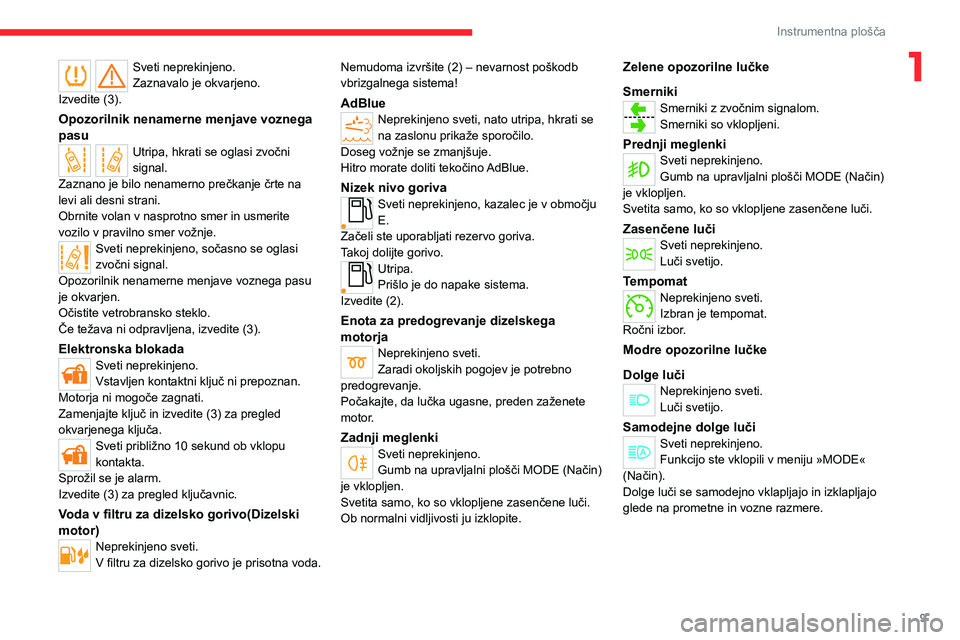

Page 11 of 196
9
Instrumentna plošča
1Sveti neprekinjeno.Zaznavalo je okvarjeno.Izvedite (3).
Opozorilnik nenamerne menjave voznega pasuUtripa, hkrati se oglasi zvočni signal.Zaznano je bilo nenamerno prečkanje črte na levi ali desni strani.Obrnite volan v nasprotno smer in usmerite vozilo v pravilno smer vožnje.Sveti neprekinjeno, sočasno se oglasi zvočni signal.Opozorilnik nenamerne menjave voznega pasu je okvarjen.Očistite vetrobransko steklo.Če težava ni odpravljena, izvedite (3).
Elektronska blokadaSveti neprekinjeno.Vstavljen kontaktni ključ ni prepoznan.Motorja ni mogoče zagnati.Zamenjajte ključ in izvedite (3) za pregled
okvarjenega ključa.Sveti približno 10 sekund ob vklopu kontakta.Sprožil se je alarm.Izvedite (3) za pregled ključavnic.
Voda v filtru za dizelsko gorivo(Dizelski motor)Neprekinjeno sveti.V filtru za dizelsko gorivo je prisotna voda.
Nemudoma izvršite (2) – nevarnost poškodb vbrizgalnega sistema!
AdBlueNeprekinjeno sveti, nato utripa, hkrati se na zaslonu prikaže sporočilo.Doseg vožnje se zmanjšuje.Hitro morate doliti tekočino AdBlue.
Nizek nivo gorivaSveti neprekinjeno, kazalec je v območju E.Začeli ste uporabljati rezervo goriva.Takoj dolijte gorivo.Utripa.Prišlo je do napake sistema.Izvedite (2).
Enota za predogrevanje dizelskega motorjaNeprekinjeno sveti.Zaradi okoljskih pogojev je potrebno predogrevanje.Počakajte, da lučka ugasne, preden zaženete motor.
Zadnji meglenkiSveti neprekinjeno.Gumb na upravljalni plošči MODE (Način) je vklopljen.Svetita samo, ko so vklopljene zasenčene luči.Ob normalni vidljivosti ju izklopite.
Zelene opozorilne lučke
SmernikiSmerniki z zvočnim signalom.Smerniki so vklopljeni.
Prednji meglenkiSveti neprekinjeno.Gumb na upravljalni plošči MODE (Način) je vklopljen.Svetita samo, ko so vklopljene zasenčene luči.
Zasenčene lučiSveti neprekinjeno.Luči svetijo.
TempomatNeprekinjeno sveti.Izbran je tempomat.Ročni izbor.
Modre opozorilne lučke
Dolge lučiNeprekinjeno sveti.Luči svetijo.
Samodejne dolge luči
Sveti neprekinjeno.Funkcijo ste vklopili v meniju »MODE« (Način).Dolge luči se samodejno vklapljajo in izklapljajo glede na prometne in vozne razmere.

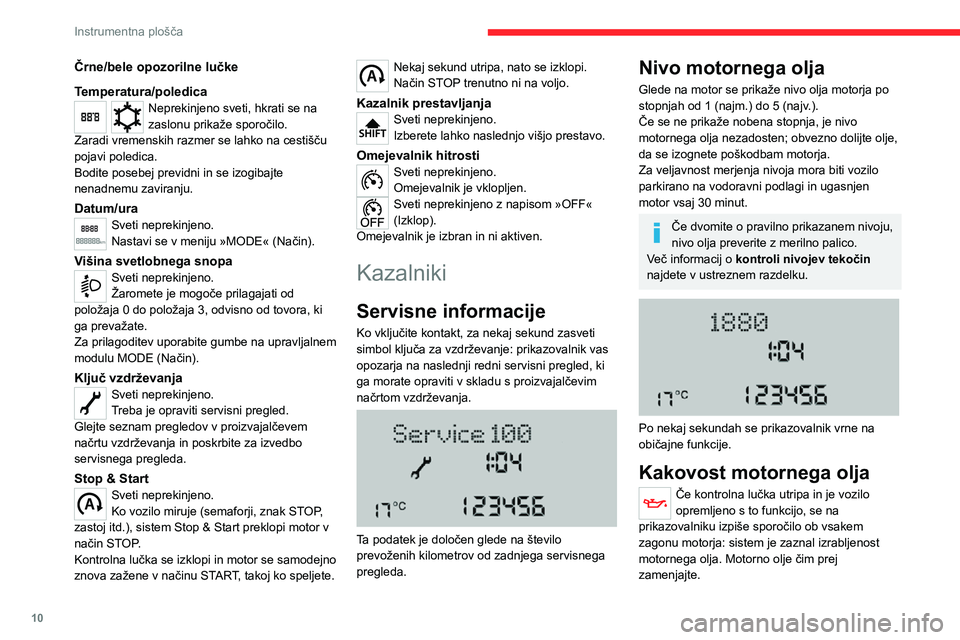

Page 12 of 196
10
Instrumentna plošča
Črne/bele opozorilne lučke
Temperatura/poledicaNeprekinjeno sveti, hkrati se na zaslonu prikaže sporočilo.Zaradi vremenskih razmer se lahko na cestišču pojavi poledica.Bodite posebej previdni in se izogibajte nenadnemu zaviranju.
Datum/uraSveti neprekinjeno.Nastavi se v meniju »MODE« (Način).
Višina svetlobnega snopaSveti neprekinjeno.Žaromete je mogoče prilagajati od položaja 0 do položaja 3, odvisno od tovora, ki ga prevažate.Za prilagoditev uporabite gumbe na upravljalnem modulu MODE (Način).
Ključ vzdrževanjaSveti neprekinjeno.Treba je opraviti servisni pregled.Glejte seznam pregledov v proizvajalčevem
načrtu vzdrževanja in poskrbite za izvedbo servisnega pregleda.
Stop & StartSveti neprekinjeno.Ko vozilo miruje (semaforji, znak STOP, zastoj itd.), sistem Stop & Start preklopi motor v način STOP.Kontrolna lučka se izklopi in motor se samodejno znova zažene v načinu START, takoj ko speljete.
Nekaj sekund utripa, nato se izklopi.Način STOP trenutno ni na voljo.
Kazalnik prestavljanjaSveti neprekinjeno.Izberete lahko naslednjo višjo prestavo.
Omejevalnik hitrostiSveti neprekinjeno.Omejevalnik je vklopljen.Sveti neprekinjeno z napisom »OFF« (Izklop).Omejevalnik je izbran in ni aktiven.
Kazalniki
Servisne informacije
Ko vključite kontakt, za nekaj sekund zasveti simbol ključa za vzdrževanje: prikazovalnik vas opozarja na naslednji redni servisni pregled, ki ga morate opraviti v skladu s proizvajalčevim načrtom vzdrževanja.
Ta podatek je določen glede na število prevoženih kilometrov od zadnjega servisnega pregleda.
Nivo motornega olja
Glede na motor se prikaže nivo olja motorja po stopnjah od 1 (najm.) do 5 (najv.).Če se ne prikaže nobena stopnja, je nivo motornega olja nezadosten; obvezno dolijte olje, da se izognete poškodbam motorja.Za veljavnost merjenja nivoja mora biti vozilo parkirano na vodoravni podlagi in ugasnjen motor vsaj 30 minut.
Če dvomite o pravilno prikazanem nivoju, nivo olja preverite z merilno palico.Več informacij o kontroli nivojev tekočin najdete v ustreznem razdelku.
Po nekaj sekundah se prikazovalnik vrne na običajne funkcije.
Kakovost motornega olja
Če kontrolna lučka utripa in je vozilo opremljeno s to funkcijo, se na prikazovalniku izpiše sporočilo ob vsakem zagonu motorja: sistem je zaznal izrabljenost motornega olja. Motorno olje čim prej zamenjajte.
Page 13 of 196
11
Instrumentna plošča
1Ta 2. kontrolna lučka skupaj s 1. zasveti na instrumentni plošči, če niste zamenjali olja, izrabljenost motornega olja pa je dosegla novo mejno vrednost. Če se ta lučka prižiga v rednih presledkih, olje takoj zamenjajte.
Pri motorjih 3,0 l HDi je število vrtljajev motorja omejeno na 3000 vrt/min, nato na 1500 vrt/min, dokler ne zamenjate olja. Zamenjajte motorno olje, da ne bi poškodovali motorja.
Ponastavitev kazalnika
vzdrževanja
Kvalificirana servisna delavnica, opremljena z diagnostičnim orodjem, izklopi utripajočo opozorilno lučko po vsakem vzdrževanju.Če ste vzdrževanje izvedli sami, ponastavite kazalnik vzdrževanja na naslednji način:► Vstavite ključ v kontaktno ključavnico.► Obrnite ga v položaj MAR - ON.► Hkrati pritisnite zavorno stopalko in stopalko
za plin za več kot 15 sekund.
Glejte kontrolni seznam v proizvajalčevem načrtu vzdrževanja, ki ste ga dobili ob prevzemu vozila.
Priklic podatkov o
vzdrževanju
Za dostop do kazalnikov vzdrževanja kadar koli na kratko pritisnite gumb MODE (Način).S puščicama navzgor/navzdol si oglejte intervale vzdrževanja in kakovost motornega olja.S ponovnim pritiskom gumba MODE (Način) se vrnete v različne prikazne menije.Dolg pritisk omogoča vrnitev na začetni zaslon.
Meni ...Izberite ...Omogoča vam ...
Service (Servis)Service (Servis) (milje/km do servisa)
Prikaz preostalih milj/kilometrov do naslednjega servisa.
Oil change (Menjava
olja) (milje/km do menjave olja)
Prikaz preostalih
milj/kilometrov do naslednje menjave olja.
Za več informacij o konfiguraciji vozila (MODE (Način)) glejte ustrezen razdelek.
Temperatura hladilne
tekočine
Če je kazalnik med oznakama C (hladno) in H (vroče): običajno delovanje.V ekstremnih pogojih vožnje ali pri vožnji v zelo vročem okolju se kazalnik lahko približa rdečemu območju.Če je kazalnik v rdečem območju ali če zasveti opozorilna lučka:► Takoj ustavite in izklopite kontakt. Hladilni ventilator lahko še naprej deluje, do približno 10 minut.► Počakajte, da se motor ohladi, in preverite nivo hladilne tekočine ter jo po potrebi dolijte.V primeru dolivanjaBodite previdni, saj je hladilni krogotok pod tlakom.Da se izognete nevarnosti opeklin, vzemite krpo in odvijte pokrovček za dva obrata, da sprostite tlak.Ko tlak pade, preverite nivo, odstranite pokrovček in dolijte tekočino.

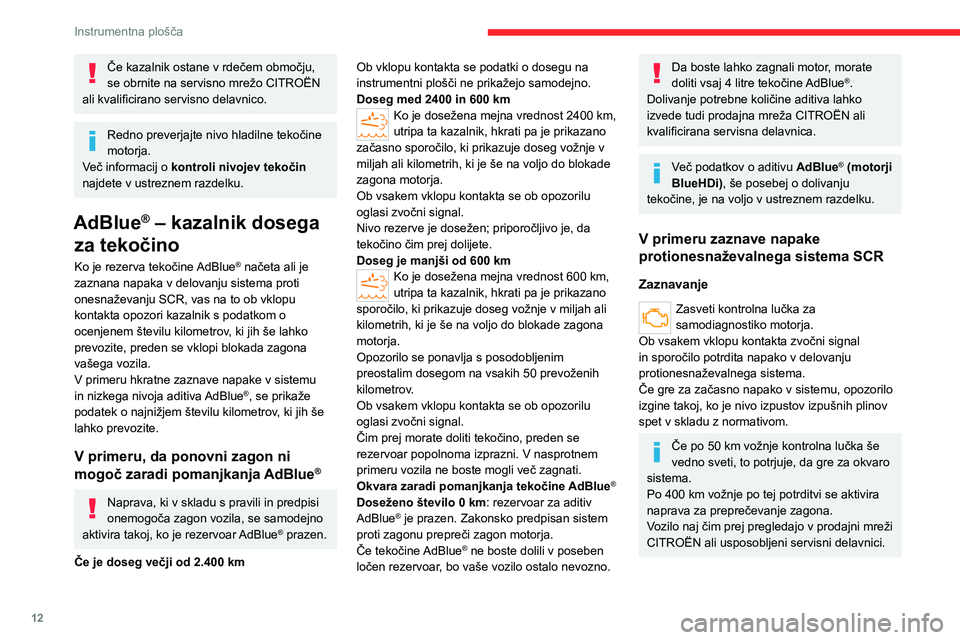

Page 14 of 196
12
Instrumentna plošča
Če kazalnik ostane v rdečem območju, se obrnite na servisno mrežo CITROËN ali kvalificirano servisno delavnico.
Redno preverjajte nivo hladilne tekočine motorja.Več informacij o kontroli nivojev tekočin najdete v ustreznem razdelku.
AdBlue® – kazalnik dosega
za tekočino
Ko je rezerva tekočine AdBlue® načeta ali je zaznana napaka v delovanju sistema proti onesnaževanju SCR, vas na to ob vklopu kontakta opozori kazalnik s podatkom o ocenjenem številu kilometrov, ki jih še lahko prevozite, preden se vklopi blokada zagona vašega vozila.V primeru hkratne zaznave napake v sistemu in nizkega nivoja aditiva AdBlue®, se prikaže podatek o najnižjem številu kilometrov, ki jih še lahko prevozite.
V primeru, da ponovni zagon ni
mogoč zaradi pomanjkanja AdBlue®
Naprava, ki v skladu s pravili in predpisi onemogoča zagon vozila, se samodejno aktivira takoj, ko je rezervoar AdBlue® prazen.
Če je doseg večji od 2.400 km
Ob vklopu kontakta se podatki o dosegu na instrumentni plošči ne prikažejo samodejno.Doseg med 2400 in 600 kmKo je dosežena mejna vrednost 2400 km, utripa ta kazalnik, hkrati pa je prikazano začasno sporočilo, ki prikazuje doseg vožnje v miljah ali kilometrih, ki je še na voljo do blokade zagona motorja.Ob vsakem vklopu kontakta se ob opozorilu oglasi zvočni signal.Nivo rezerve je dosežen; priporočljivo je, da tekočino čim prej dolijete.Doseg je manjši od 600 kmKo je dosežena mejna vrednost 600 km, utripa ta kazalnik, hkrati pa je prikazano sporočilo, ki prikazuje doseg vožnje v miljah ali kilometrih, ki je še na voljo do blokade zagona motorja.Opozorilo se ponavlja s posodobljenim preostalim dosegom na vsakih 50 prevoženih kilometrov.Ob vsakem vklopu kontakta se ob opozorilu oglasi zvočni signal.
Čim prej morate doliti tekočino, preden se rezervoar popolnoma izprazni. V nasprotnem primeru vozila ne boste mogli več zagnati.Okvara zaradi pomanjkanja tekočine AdBlue®
Doseženo število 0 km: rezervoar za aditiv AdBlue® je prazen. Zakonsko predpisan sistem proti zagonu prepreči zagon motorja.Če tekočine AdBlue® ne boste dolili v poseben ločen rezervoar, bo vaše vozilo ostalo nevozno.
Da boste lahko zagnali motor, morate doliti vsaj 4 litre tekočine AdBlue®. Dolivanje potrebne količine aditiva lahko izvede tudi prodajna mreža CITROËN ali kvalificirana servisna delavnica.
Več podatkov o aditivu AdBlue® (motorji BlueHDi), še posebej o dolivanju tekočine, je na voljo v ustreznem razdelku.
V primeru zaznave napake
protionesnaževalnega sistema SCR
Zaznavanje
Zasveti kontrolna lučka za samodiagnostiko motorja.Ob vsakem vklopu kontakta zvočni signal in sporočilo potrdita napako v delovanju protionesnaževalnega sistema.Če gre za začasno napako v sistemu, opozorilo izgine takoj, ko je nivo izpustov izpušnih plinov spet v skladu z normativom.
Če po 50 km vožnje kontrolna lučka še vedno sveti, to potrjuje, da gre za okvaro sistema.Po 400 km vožnje po tej potrditvi se aktivira naprava za preprečevanje zagona.Vozilo naj čim prej pregledajo v prodajni mreži CITROËN ali usposobljeni servisni delavnici.

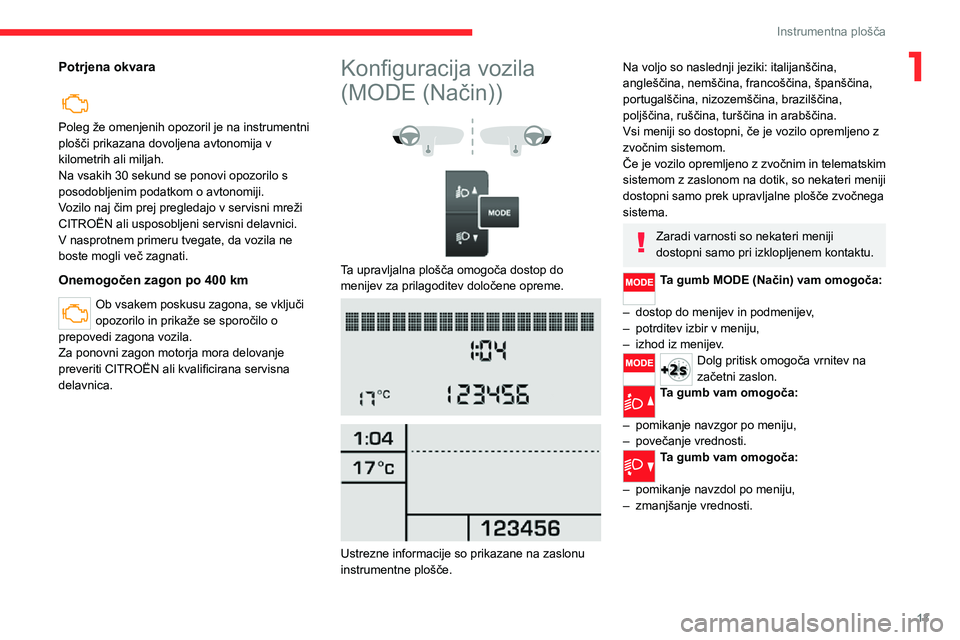

Page 15 of 196
13
Instrumentna plošča
1Potrjena okvara
Poleg že omenjenih opozoril je na instrumentni plošči prikazana dovoljena avtonomija v kilometrih ali miljah.Na vsakih 30 sekund se ponovi opozorilo s posodobljenim podatkom o avtonomiji.Vozilo naj čim prej pregledajo v servisni mreži CITROËN ali usposobljeni servisni delavnici.V nasprotnem primeru tvegate, da vozila ne boste mogli več zagnati.
Onemogočen zagon po 400 km
Ob vsakem poskusu zagona, se vključi opozorilo in prikaže se sporočilo o prepovedi zagona vozila.Za ponovni zagon motorja mora delovanje preveriti CITROËN ali kvalificirana servisna delavnica.
Konfiguracija vozila
(MODE (Način))
Ta upravljalna plošča omogoča dostop do menijev za prilagoditev določene opreme.
Ustrezne informacije so prikazane na zaslonu instrumentne plošče.
Na voljo so naslednji jeziki: italijanščina, angleščina, nemščina, francoščina, španščina, portugalščina, nizozemščina, brazilščina, poljščina, ruščina, turščina in arabščina.Vsi meniji so dostopni, če je vozilo opremljeno z zvočnim sistemom.Če je vozilo opremljeno z zvočnim in telematskim sistemom z zaslonom na dotik, so nekateri meniji dostopni samo prek upravljalne plošče zvočnega sistema.
Zaradi varnosti so nekateri meniji dostopni samo pri izklopljenem kontaktu.
Ta gumb MODE (Način) vam omogoča:
– dostop do menijev in podmenijev,– potrditev izbir v meniju,– izhod iz menijev.Dolg pritisk omogoča vrnitev na začetni zaslon.Ta gumb vam omogoča:
– pomikanje navzgor po meniju,
– povečanje vrednosti.Ta gumb vam omogoča:
– pomikanje navzdol po meniju,– zmanjšanje vrednosti.
Page 16 of 196
14
Instrumentna plošča
Meni ...
Pritisnite ...Podmeni ...Pritisnite ...Izberite ...Potrditev in izhodOmogoča vam ...
1 Brightness (Svetlost)
Increase (Povečaj)Prilagoditev svetlosti instrumentne plošče in voznikovega mesta (z vklopljenimi pozicijskimi lučmi).
Decrease (Zmanjšaj)
2 Speed beep (Pisk za hitrost)
ON (Vklop) Increase (Povečaj)
Vklop/izklop zvočnega signala, ki označuje, da je bila programirana hitrost presežena, in izbor hitrosti.
Decrease (Zmanjšaj)
OFF (Izklop)
3 Headlamp sensor (Zaznavalo žarometov)
Increase (Povečaj)
Prilagoditev občutljivosti zaznavala svetlosti (1 do 3), ki vpliva na žaromete. Decrease (Zmanjšaj)
4 Activation of “Trip B” (Vklop »Vožnje B«)
ON (Vklop) Ogled druge razdalje »Vožnja B«. OFF (Izklop)
5 Traffic sign (Prometni znak)
ON (Vklop) Vklop/izklop branja znakov.
OFF (Izklop)

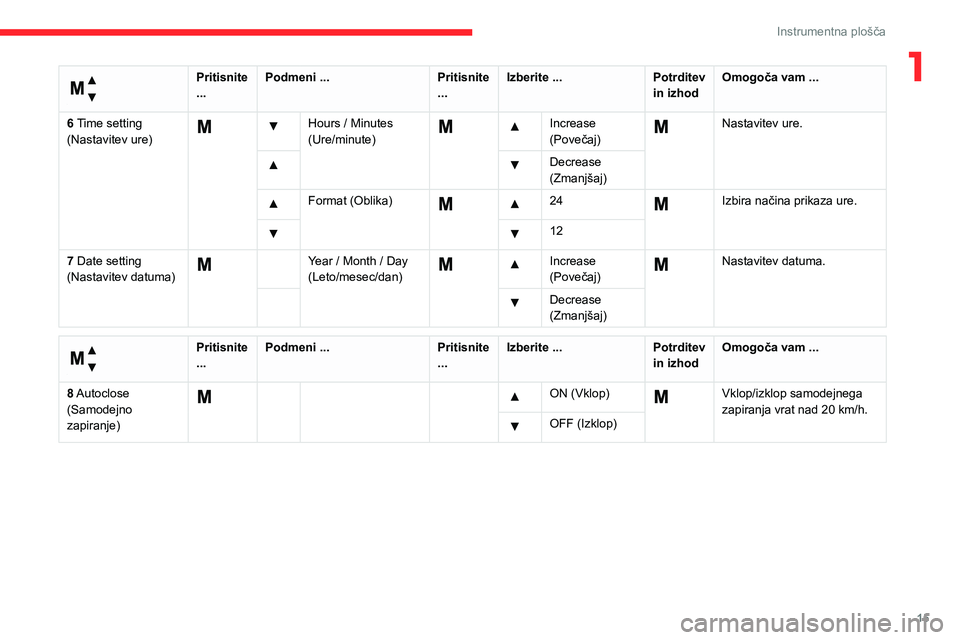

Page 17 of 196
15
Instrumentna plošča
1
Meni ...
Pritisnite ...Podmeni ...Pritisnite ...Izberite ...Potrditev in izhodOmogoča vam ...
6 Time setting (Nastavitev ure)
Hours / Minutes (Ure/minute)
Increase (Povečaj)
Nastavitev ure.
Decrease (Zmanjšaj)
Format (Oblika) 24Izbira načina prikaza ure.
12
7 Date setting (Nastavitev datuma)
Year / Month / Day (Leto/mesec/dan)
Increase (Povečaj)
Nastavitev datuma.
Decrease (Zmanjšaj)
Meni …
Pritisnite ...Podmeni ...Pritisnite ...Izberite ...Potrditev in izhodOmogoča vam ...
8 Autoclose (Samodejno zapiranje)
ON (Vklop) Vklop/izklop samodejnega zapiranja vrat nad 20 km/h. OFF (Izklop)

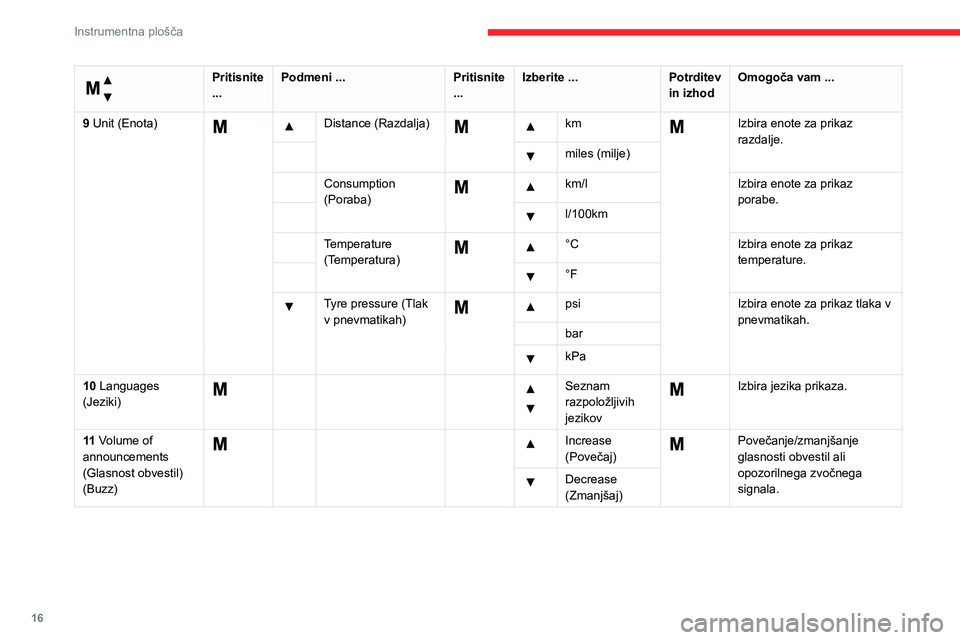

Page 18 of 196
16
Instrumentna plošča
Meni …
Pritisnite ...Podmeni ...Pritisnite ...Izberite ...Potrditev in izhodOmogoča vam ...
9 Unit (Enota) Distance (Razdalja) km Izbira enote za prikaz razdalje. miles (milje)
Consumption (Poraba)
km/lIzbira enote za prikaz porabe. l/100km
Temperature (Temperatura)
°CIzbira enote za prikaz temperature.°F
Tyre pressure (Tlak v pnevmatikah)
psiIzbira enote za prikaz tlaka v pnevmatikah.bar
kPa
10 Languages (Jeziki)Seznam razpoložljivih jezikov
Izbira jezika prikaza.
11 Volume of announcements (Glasnost obvestil) (Buzz)
Increase (Povečaj)Povečanje/zmanjšanje glasnosti obvestil ali opozorilnega zvočnega signala.Decrease (Zmanjšaj)

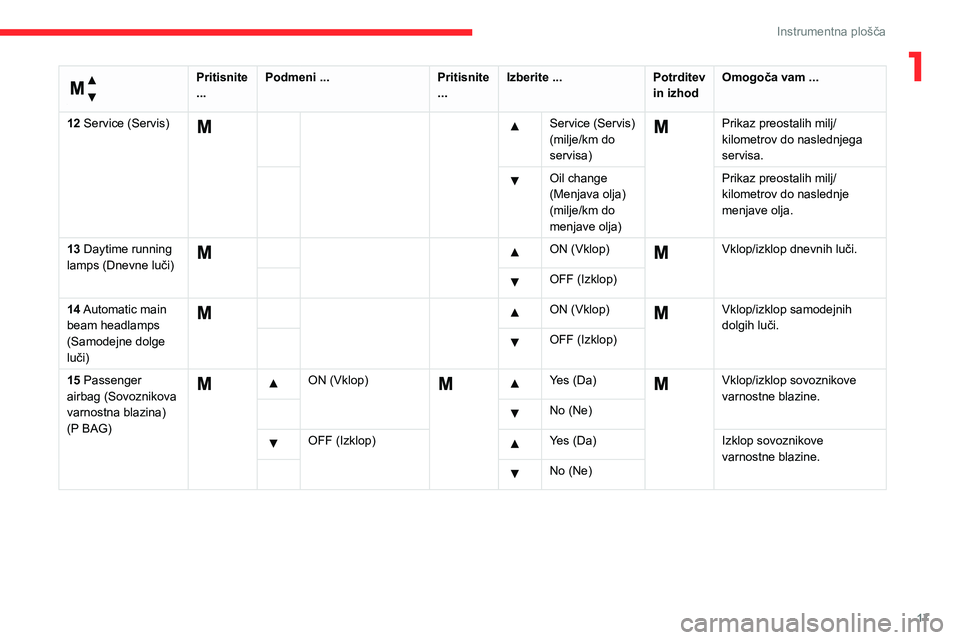

Page 19 of 196
17
Instrumentna plošča
1
Meni …
Pritisnite ...Podmeni ...Pritisnite ...Izberite ...Potrditev in izhodOmogoča vam ...
12 Service (Servis) Service (Servis) (milje/km do servisa)
Prikaz preostalih milj/kilometrov do naslednjega servisa.
Oil change (Menjava olja) (milje/km do menjave olja)
Prikaz preostalih milj/kilometrov do naslednje menjave olja.
13 Daytime running lamps (Dnevne luči)
ON (Vklop) Vklop/izklop dnevnih luči.
OFF (Izklop)
14 Automatic main beam headlamps (Samodejne dolge luči)
ON (Vklop) Vklop/izklop samodejnih dolgih luči. OFF (Izklop)
15 Passenger airbag (Sovoznikova varnostna blazina) (P BAG)
ON (Vklop) Yes (Da) Vklop/izklop sovoznikove varnostne blazine. No (Ne)
OFF (Izklop) Yes (Da)Izklop sovoznikove varnostne blazine. No (Ne)

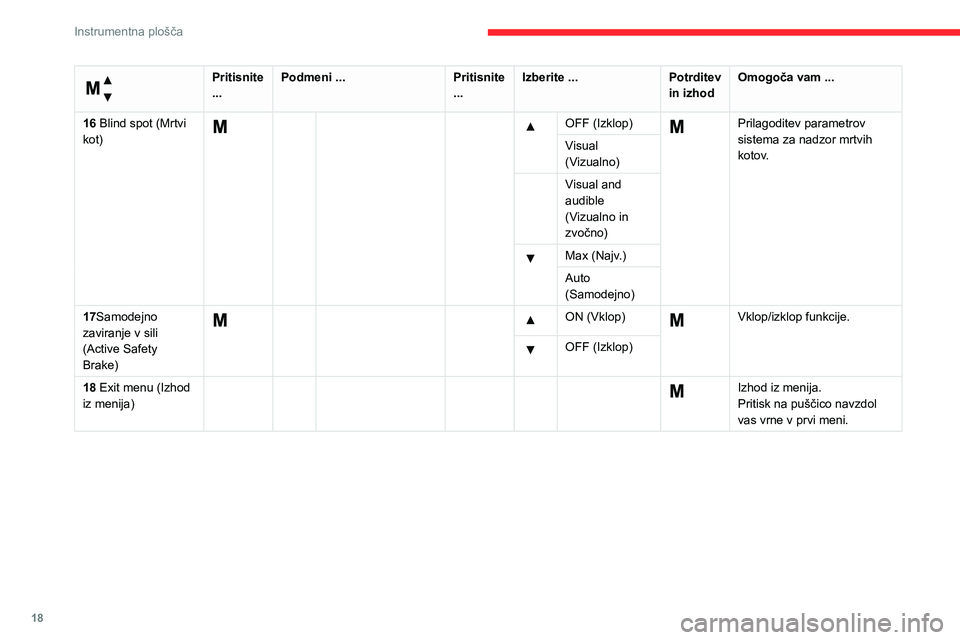

Page 20 of 196
18
Instrumentna plošča
Meni …
Pritisnite ...Podmeni ...Pritisnite ...Izberite ...Potrditev in izhodOmogoča vam ...
16 Blind spot (Mrtvi kot)
OFF (Izklop) Prilagoditev parametrov sistema za nadzor mrtvih kotov.Visual (Vizualno)
Visual and audible (Vizualno in zvočno) Max (Najv.)
Auto (Samodejno)
17Samodejno zaviranje v sili (Active Safety Brake)
ON (Vklop) Vklop/izklop funkcije.
OFF (Izklop)
18 Exit menu (Izhod iz menija)
Izhod iz menija.Pritisk na puščico navzdol vas vrne v prvi meni.
