CITROEN JUMPER 2020 Návod na použití (in Czech)

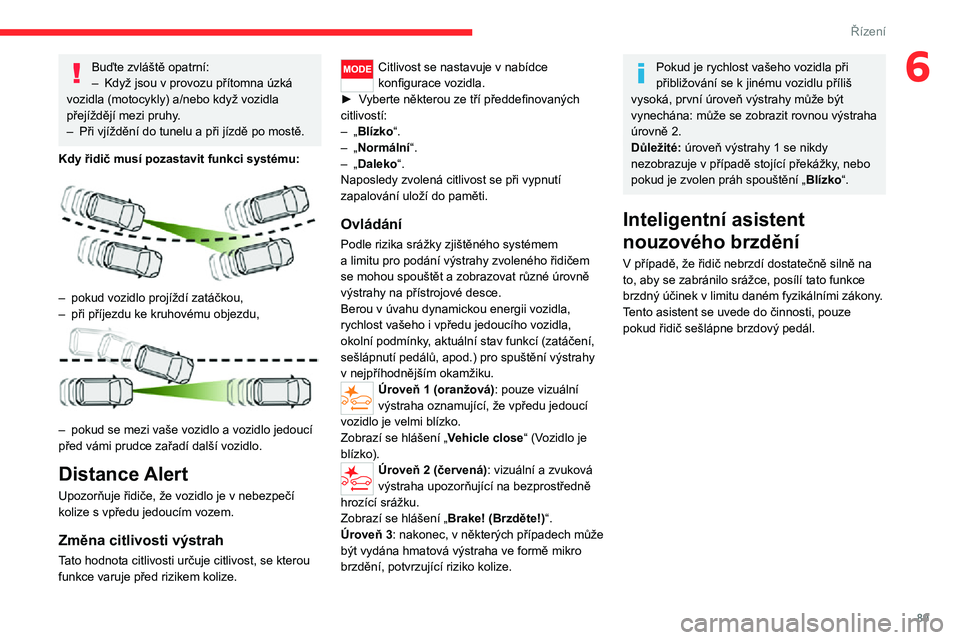

89
Řízení
6Buďte zvláště opatrní:– Když jsou v provozu přítomna úzká vozidla (motocykly) a/nebo když vozidla přejíždějí mezi pruhy.– Při vjíždění do tunelu a při jízdě po mostě.
Kdy řidič musí pozastavit funkci systému:

– pokud vozidlo projíždí zatáčkou,– při příjezdu ke kruhovému objezdu,

– pokud se mezi vaše vozidlo a vozidlo jedoucí před vámi prudce zařadí další vozidlo.
Distance Alert
Upozorňuje řidiče, že vozidlo je v nebezpečí kolize s vpředu jedoucím vozem.
Změna citlivosti výstrah
Tato hodnota citlivosti určuje citlivost, se kterou funkce varuje před rizikem kolize.
Citlivost se nastavuje v nabídce konfigurace vozidla.► Vyberte některou ze tří předdefinovaných citlivostí:– „Blízko“.– „Normální“.– „Daleko“.Naposledy zvolená citlivost se při vypnutí zapalování uloží do paměti.
Ovládání
Podle rizika srážky zjištěného systémem a limitu pro podání výstrahy zvoleného řidičem se mohou spouštět a zobrazovat různé úrovně výstrahy na přístrojové desce.Berou v úvahu dynamickou energii vozidla, rychlost vašeho i vpředu jedoucího vozidla, okolní podmínky, aktuální stav funkcí (zatáčení, sešlápnutí pedálů, apod.) pro spuštění výstrahy v nejpříhodnějším okamžiku.Úroveň 1 (oranžová): pouze vizuální výstraha oznamující, že vpředu jedoucí vozidlo je velmi blízko.
Zobrazí se hlášení „Vehicle close“ (Vozidlo je blízko).Úroveň 2 (červená): vizuální a zvuková výstraha upozorňující na bezprostředně hrozící srážku.Zobrazí se hlášení „Brake! (Brzděte!)“.Úroveň 3: nakonec, v některých případech může být vydána hmatová výstraha ve formě mikro brzdění, potvrzující riziko kolize.
Pokud je rychlost vašeho vozidla při přibližování se k jinému vozidlu příliš vysoká, první úroveň výstrahy může být vynechána: může se zobrazit rovnou výstraha úrovně 2.Důležité: úroveň výstrahy 1 se nikdy nezobrazuje v případě stojící překážky, nebo pokud je zvolen práh spouštění „Blízko“.
Inteligentní asistent
nouzového brzdění
V případě, že řidič nebrzdí dostatečně silně na to, aby se zabránilo srážce, posílí tato funkce brzdný účinek v limitu daném fyzikálními zákony.Tento asistent se uvede do činnosti, pouze pokud řidič sešlápne brzdový pedál.

90
Řízení

Informace o vzdálenosti překážky je podávána prostřednictvím zvukového signálu, který se ozývá tím častěji, čím blíže je vozidlo překážce.Když je vzdálenost mezi zádí vozidla a překážkou menší než přibližně 30 centimetrů, zní zvukový signál nepřetržitě.
Vypnutí
► Vyřaďte zpátečku a zařaďte neutrál.
Porucha
Jestliže se na přístrojové desce rozsvítí tato výstražná kontrolka doprovázená hlášením na displeji, obraťte se na servis sítě CITROËN nebo na jiný kvalifikovaný servis.
Couvací kamera
Viz všeobecná doporučení týkající se použití asistenčních systémů pro jízdu a řízení.
Aktivní bezpečnostní brzda

Tato funkce, která se nazývá také automatické nouzové brzdění, zasahuje v případě, že řidič nereaguje dostatečně rychle a nepoužije brzdy, zasáhne tato funkce namísto něho.Jejím cílem je snížit rychlost nárazu nebo předejít srážce, když řidič nereaguje.
Ovládání
Systém funguje za následujících podmínek:– Je-li rozpoznáno nepohybující se vozidlo, nesmí rychlost vlastního vozidla překročit 80 km/h.
– Rychlost vozidla je v rozmezí 5 až 85 km/h v době, kdy je rozpoznáno jiné pohybující se vozidlo.
Tato kontrolka bude blikat (přibližně po dobu 10 s), jakmile systém aktivuje brzdy vozidla.U vozidla vybaveného mechanickou převodovkou může v případě úplného zastavení vozidla funkcí automatického nouzového brzdění dojít ke zhasnutí motoru.
V kterémkoliv okamžiku může řidič ihned převzít ovládání vozidla rázným pohybem volantu a/nebo sešlápnutím pedálu akcelerace.
Činnost funkce se může projevovat lehkými vibracemi na brzdovém pedálu.V případě úplného zastavení vozidla jsou brzdy automaticky podrženy na další 1 až 2 sekundy.
Porucha
V případě poruchy funkce systému jste upozorněni trvalým rozsvícením této
kontrolky spolu s hlášením a zvukovým signálem.Nechejte systém překontrolovat v servisu sítě CITROËN nebo v jiném odborném servisu.Pokud se po vypnutí a opětovném nastartování motoru rozsvítí tyto kontrolky, je nutné nechat systém prověřit v servisní síti CITROËN nebo v jiném kvalifikovaném servisu.
Zadní parkovací asistent
se zvukovou signalizací
Viz všeobecná doporučení týkající se použití asistenčních systémů pro jízdu a řízení.

Pokud je tento systém nainstalován ve vašem vozidle, skládá se ze 4 senzorů vzdálenosti v zadním nárazníku. Ty detekují jakoukoli překážku (např. osobu, vozidlo, strom nebo bariéru), která je při manévrování za vozidlem.Některé typy překážek, které jsou zaznamenány
na začátku manévru, již nejsou detekovány v jeho závěru, pokud se nacházejí v mrtvých úhlech mezi senzory a pod nimi. Příklady: kolík, kužel vyznačující práci na silnici nebo sloupek na chodníku.Zadní parkovací asistent může být sdružen s couvací kamerou.
Zapnutí
► Přeřaďte na couvání.

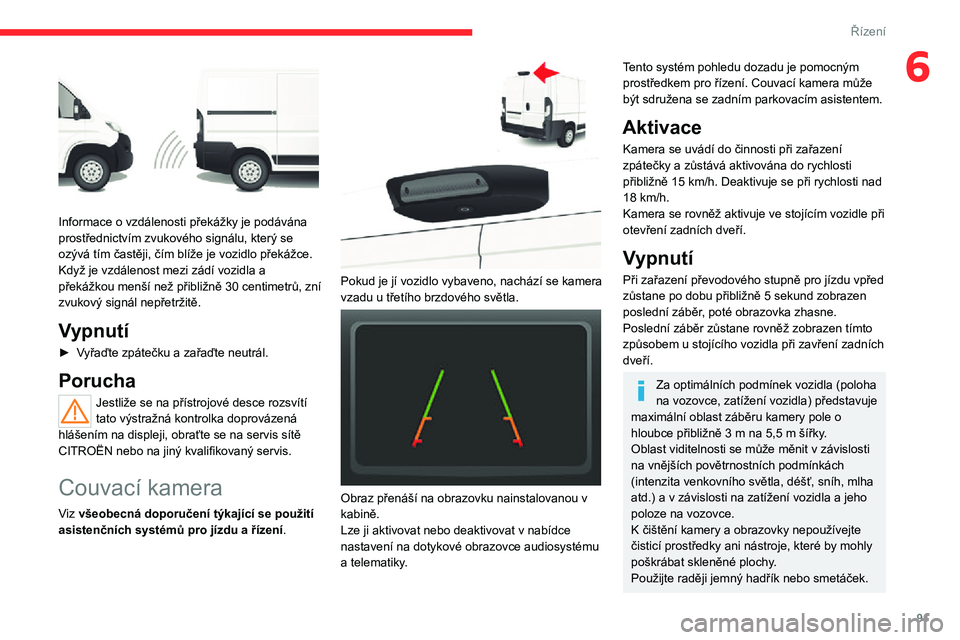

91
Řízení
6

Informace o vzdálenosti překážky je podávána prostřednictvím zvukového signálu, který se ozývá tím častěji, čím blíže je vozidlo překážce.Když je vzdálenost mezi zádí vozidla a překážkou menší než přibližně 30 centimetrů, zní zvukový signál nepřetržitě.
Vypnutí
► Vyřaďte zpátečku a zařaďte neutrál.
Porucha
Jestliže se na přístrojové desce rozsvítí tato výstražná kontrolka doprovázená hlášením na displeji, obraťte se na servis sítě CITROËN nebo na jiný kvalifikovaný servis.
Couvací kamera
Viz všeobecná doporučení týkající se použití asistenčních systémů pro jízdu a řízení.

Pokud je jí vozidlo vybaveno, nachází se kamera vzadu u třetího brzdového světla.

Obraz přenáší na obrazovku nainstalovanou v kabině. Lze ji aktivovat nebo deaktivovat v nabídce nastavení na dotykové obrazovce audiosystému a telematiky.
Tento systém pohledu dozadu je pomocným prostředkem pro řízení. Couvací kamera může být sdružena se zadním parkovacím asistentem.
Aktivace
Kamera se uvádí do činnosti při zařazení zpátečky a zůstává aktivována do rychlosti přibližně 15 km/h. Deaktivuje se při rychlosti nad 18 km/h.Kamera se rovněž aktivuje ve stojícím vozidle při otevření zadních dveří.
Vypnutí
Při zařazení převodového stupně pro jízdu vpřed zůstane po dobu přibližně 5 sekund zobrazen poslední záběr, poté obrazovka zhasne.Poslední záběr zůstane rovněž zobrazen tímto způsobem u stojícího vozidla při zavření zadních dveří.
Za optimálních podmínek vozidla (poloha na vozovce, zatížení vozidla) představuje maximální oblast záběru kamery pole o
hloubce přibližně 3 m na 5,5 m šířky.Oblast viditelnosti se může měnit v závislosti na vnějších povětrnostních podmínkách (intenzita venkovního světla, déšť, sníh, mlha atd.) a v závislosti na zatížení vozidla a jeho poloze na vozovce.K čištění kamery a obrazovky nepoužívejte čisticí prostředky ani nástroje, které by mohly poškrábat skleněné plochy.Použijte raději jemný hadřík nebo smetáček.

doporuuje
Palivo
Objem nádrže činí přibližně 90 litrů.V prodeji jsou rovněž nádrže o objemu 60 a 120 litrů (podle typu motoru).
Nízká hladina paliva
Když je dosaženo hladiny E (prázdná), rozsvítí se tato výstražná kontrolka.V tomto okamžiku zbývá v nádrži přibližně 10 až 12 litrů paliva, a to v závislosti na objemu palivové nádrže a typu motoru.Co nejdříve doplňte palivo, aby nedošlo k jeho úplnému vyčerpání.
Doplňování paliva
Při doplňování paliva musí být motor vypnutý.► Otevřete klapku plnicího hrdla palivové nádrže.► Podržte černý uzávěr plnicího hrdla jednou rukou.► Druhou rukou vložte klíč a otočte jím proti směru hodinových ručiček.
S MAZIVY TOTAL QUARTZ
"-.*k-4:,?

1
"n4O0-3
(

93
Praktické informace
7Palivo
Objem nádrže činí přibližně 90 litrů.V prodeji jsou rovněž nádrže o objemu 60 a 120 litrů (podle typu motoru).
Nízká hladina paliva
Když je dosaženo hladiny E (prázdná), rozsvítí se tato výstražná kontrolka.V tomto okamžiku zbývá v nádrži přibližně 10 až 12 litrů paliva, a to v závislosti na objemu palivové nádrže a typu motoru.Co nejdříve doplňte palivo, aby nedošlo k jeho úplnému vyčerpání.
Doplňování paliva
Při doplňování paliva musí být motor vypnutý.► Otevřete klapku plnicího hrdla palivové nádrže.► Podržte černý uzávěr plnicího hrdla jednou rukou.► Druhou rukou vložte klíč a otočte jím proti směru hodinových ručiček.

► Sejměte černý uzávěr plnicího hrdla a zavěste jej na háček, který se nachází na vnitřní straně klapky.Štítek umístěný na vnitřní straně klapky plnicího hrdla palivové nádrže připomíná typ paliva, které je třeba doplnit.Po 3. vypnutí tankovací zástrčky již nepokračujte, protože by mohlo dojít k poruchám.► Po doplnění palivové nádrže zamkněte černý uzávěr plnicího hrdla a zavřete klapku.
Se systémem Stop & Start nikdy nedoplňujte palivo s motorem v režimu STOP. Vždy vypněte zapalování pomocí klíče.
Odpojení palivového okruhu
V případě nehody odpojí zařízení automaticky dodávku paliva do motoru a napájení vozidla.
Zapne výstražná světla a stropní lampičky a zároveň odemkne dveře.
Předtím, než po nehodě obnovíte napájení, zkontrolujte, zda nedochází k úniku paliva nebo jiskření, aby nevznikl požár.


► Dodávku paliva obnovíte stisknutím prvního tlačítka umístěného na pravé přední straně.

► Napájení následně obnovíte stisknutím druhého tlačítka, které se nachází v prostoru akumulátoru pod podlahou (minibus).

94
Praktické informace
U jiných verzí je druhé tlačítko nahrazeno pojistkou; obraťte se na prodejce nebo kvalifikovaný servis značky CITROËN.
Kompatibilita paliv
Motorová nafta splňující normy EN590, EN16734 a EN16709 a obsahující max. 7 %, 10 %, 20 %, resp. 30 % methylesteru řepkového oleje. Jakékoli použití (i příležitostné) paliv B20 či B30 podléhá zvláštním podmínkám údržby, které se označují jako „náročné podmínky“.
Parafínová motorová nafta splňující normu EN15940.
Je přísně zakázáno používat jakýkoli jiný druh (bio)paliva (jako je čistý nebo ředěný rostlinný či živočišný olej, topný olej
atd.) (riziko poškození motoru a palivového systému).
Je povoleno použití pouze těch aditiv do motorové nafty, která splňují normu B715000.
Motorová nafta při nízkých
teplotách
Při teplotách pod 0 °C by tvorba parafínů v motorové naftě letního typu mohla bránit správné činnosti motoru. Za těchto teplotních podmínek používejte motorovou naftu zimního typu a udržujte nádrž plnou na více než 50 %.Aby se při teplotách pod -15 °C nevyskytovaly problémy se startováním, je nejlepší zaparkovat vozidlo pod přístřešek (do vyhřívané garáže).
Cestování v zahraničí
Určitá paliva by mohla poškodit motor vašeho vozidla.V některých zemích může být nutné použití zvláštního typu paliva (specifické oktanové číslo, specifický obchodní název... ) pro zajištění řádné funkce motoru vozidla.Bližší informace si vyžádejte v naší značkové prodejní a servisní síti.
Sněhové řetězy
Sněhové řetězy zlepšují přilnavost a chování vozidla při brzdění v zimních podmínkách.
Sněhové řetězy smějí být montovány pouze na přední kola. Nikdy se nesmějí montovat na rezervní kolo „dojezdového“ typu.
Respektujte nařízení a předpisy pro používání sněhových řetězů platné v dané zemi a maximální povolenou rychlost.
Používejte pouze řetězy, které jsou uzpůsobené pro typ kol vozidla:
Rozměry originálních pneumatikMaximální rozměr článku
205/70 R1516 mm
215/70 R1512 mm
225/70 R1516 mm
215/75 R1612 mm
225/75 R1616 mm
Další informace o sněhových řetězech poskytne prodejce CITROËN nebo kvalifikovaný servis.
Doporučení týkající se
montáže
► K nasazení sněhových řetězů během cesty, odstavte vozidlo na rovném povrchu, na kraji silnice.► Zatáhněte parkovací brzdu a případně zajistěte kola klíny, abyste zabránili vozidlu v pohybu.► Nasaďte sněhové řetězy dle pokynů dodaných jejich výrobcem.► Opatrně se rozjeďte a chvíli popojíždějte, aniž byste přitom překročili rychlost 50 km/h.► Zastavte vozidlo a ověřte, zda jsou sněhové
řetězy správně napnuté.
Doporučujeme vám, abyste si vyzkoušeli nasazování sněhových řetězů před odjezdem, na rovném a suchém povrchu.
Nejezděte s nasazenými sněhovými řetězy na vozovce bez sněhu, abyste nepoškozovali pneumatiky vozidla ani povrch vozovky. Pokud je vozidlo vybaveno disky kol z lehkých slitin, ujistěte se, že žádná část sněhového řetězu nebo úchytů není v kontaktu s ráfkem.
Tažení přívěsu

Hodnoty hmotnosti taženého přívěsu jsou uvedeny ve velkém technickém průkazu vozidla a na štítku výrobce.
Více informací o technických charakteristikách vozidla, zejména o hmotnostech a dovoleném zatížení tažného zařízení, naleznete v příslušné části.
Naleznete zde informace o kapacitách vozidla z hlediska tažení přívěsu, karavanu, člunu atd.

95
Praktické informace
7Doporučujeme vám, abyste si vyzkoušeli nasazování sněhových řetězů před odjezdem, na rovném a suchém povrchu.
Nejezděte s nasazenými sněhovými řetězy na vozovce bez sněhu, abyste nepoškozovali pneumatiky vozidla ani povrch vozovky. Pokud je vozidlo vybaveno disky kol z lehkých slitin, ujistěte se, že žádná část sněhového řetězu nebo úchytů není v kontaktu s ráfkem.
Tažení přívěsu

Hodnoty hmotnosti taženého přívěsu jsou uvedeny ve velkém technickém průkazu vozidla a na štítku výrobce.
Více informací o technických charakteristikách vozidla, zejména o hmotnostech a dovoleném zatížení tažného zařízení, naleznete v příslušné části.
Naleznete zde informace o kapacitách vozidla z hlediska tažení přívěsu, karavanu, člunu atd.
Tyto hodnoty jsou rovněž uvedeny v prodejní dokumentaci vozidla.
Doporučujeme vám používat originální tažná zařízení CITROËN a příslušné kabelové svazky, které byly přezkoušeny a schváleny již při navrhování vozidla, a požádat o montáž tohoto zařízení dealerskou síť CITROËN.Tato originální tažná zařízení jsou kompatibilní s funkcí zadního parkovacího asistenta a s kamerou pro couvání, je-li vaše vozidlo takto vybaveno.Pokud si tažné zařízení necháte namontovat mimo servisní síť CITROËN, musí být tato montáž bezpodmínečně provedena v souladu s pokyny výrobce vozidla.
Tažné zařízení s kulovou
hlavicí demontovatelnou
bez nářadí
Představení
Tuto originální tažnou kouli lze snadno a rychle namontovat nebo demontovat. Nejsou k tomu nutné žádné nástroje.

1.Držák
2.Připojovací objímka
3.Bezpečnostní oko
4.Odnímatelná kulová hlavice
5.Otočný ovladač pro zajištění/odjištění
6.Zámek se snímatelným víčkem
7.Štítek s referenčním číslem klíče
Více informací o technických údajích vozidla a zejména o hmotnostech taženého přívěsu naleznete v příslušné kapitole.

96
Praktické informace

A.Zajištěná poloha; otočný ovladač je v kontaktu s čepem s koulí (žádná mezera).
B.Odjištěná poloha; otočný ovladač již není v kontaktu s koulí (mezera o velikosti asi 5 mm).
Dodržujte předpisy platné v zemi, ve které je vozidlo v provozu.
Před každým použitím
Zkontrolujte, zda je tažná koule správně zajištěná. Zejména ověřte tyto body:– zelená značka otočného ovladače je vyrovnána se zelenou značkou čepu s koulí,– otočný ovladač je v kontaktu s koulí,– zámek je zamknutý a klíč je vyjmutý, s otočným ovladačem již není možno manipulovat,
– kulovou hlavicí nelze v držáku vůbec pohnout – zkuste jí zahýbat rukou.
Během používání
Nikdy neodjišťujte zařízení, pokud je tažné zařízení nebo zařízení pro přepravu nákladu namontované kulové hlavici.Nikdy nepřekračujte největší povolenou hmotnost vozidla, taženého přívěsu a celé jízdní soupravy.
Po použití
Při jízdě bez tažného zařízení nebo zařízení pro přepravu nákladu musí být kulová hlavice odmontovaná a v držáku musí být zasunuta ochranná zátka. Toto opatření je třeba provést zejména v případě, kdy by kulová hlavice mohla bránit dobré viditelnosti registrační značky nebo osvětlení vozidla.
Montáž tažné koule

► Pod zadním nárazníkem vyjměte ochrannou zátku z upevňovacího držáku.► Zasuňte konec tažné koule 4 do upevňovacího držáku 1 a zatlačte jej směrem nahoru; k zajištění dojde automaticky.Otočný ovladač 5 se otočí o čtvrt otáčky proti směru hodinových ruček; dejte pozor, abyste nenechali ruku v jeho blízkosti.

► Zkontrolujte, zda je mechanismus řádně zajištěný (poloha A).
► Zamkněte zámek 6 pomocí klíče.► Vždy vyjímejte klíč. Klíč nelze vyjmout, je-li zámek odemknutý.► Nasaďte na zámek ochranné víčko.

► Sejměte ochranný kryt z kulové hlavice tažného zařízení.► Připojte přívěs ke kulové hlavici tažného zařízení.► Připevněte lanko spojené s přívěsem k bezpečnostnímu oku 3 upevňovacího držáku.► Připojte konektor přívěsu do připojovací zásuvky 2 na držáku.
Demontáž tažné koule
► Odpojte konektor přívěsu od připojovací zásuvky 2 na držáku.► Odpojte lanko spojené s přívěsem od bezpečnostního oka 3 upevňovacího držáku.► Odpojte přívěs od kulové hlavice tažného zařízení.

97
Praktické informace
7► Zamkněte zámek 6 pomocí klíče.► Vždy vyjímejte klíč. Klíč nelze vyjmout, je-li zámek odemknutý.► Nasaďte na zámek ochranné víčko.

► Sejměte ochranný kryt z kulové hlavice tažného zařízení.► Připojte přívěs ke kulové hlavici tažného zařízení.► Připevněte lanko spojené s přívěsem k bezpečnostnímu oku 3 upevňovacího držáku.► Připojte konektor přívěsu do připojovací zásuvky 2 na držáku.
Demontáž tažné koule
► Odpojte konektor přívěsu od připojovací zásuvky 2 na držáku.► Odpojte lanko spojené s přívěsem od bezpečnostního oka 3 upevňovacího držáku.► Odpojte přívěs od kulové hlavice tažného zařízení.
► Umístěte ochranný kryt zpět na kulovou hlavici.► Sejměte víčko ze zámku a zatlačte je do hlavy klíče.► Zasuňte klíč do zámku 6.► Odemkněte zámek pomocí klíče.► Pevně uchopte kulovou hlavici 4 jednou rukou. Druhou rukou pak přitáhněte otočný ovladač 5 a otočte jej v celém rozsahu ve směru hodinových ruček. Otočný ovladač ale neuvolňujte.► Vytáhněte kulovou hlavici z dolní strany upevňovacího držáku 1.► Uvolněte otočný ovladač. Ten se automaticky zastaví v odjištěné poloze (poloha B).► Vložte zátku zpět do upevňovacího držáku.► Pečlivě uložte kulovou hlavici do jejího vaku tak, aby byla chráněna před nárazy a nečistotami.
Údržba
Správná funkce tažného zařízení je zajištěna pouze tehdy, je-li toto udržováno v čistém stavu.
Před mytím vozidla vysokotlakým proudem vody musí být kulová hlavice odmontována a do držáku musí být zasunuta ochranná zátka.
Přiložený štítek nalepte na dobře viditelné místo, nejlépe v blízkosti držáku nebo uvnitř zavazadlového prostoru.V případě potřeby jakéhokoli typu zásahu na tažném zařízení se obraťte na servis sítě CITROËN nebo na jiný kvalifikovaný servis.
Střešní nosné systémy

Z bezpečnostních důvodů a v zájmu toho, aby nedošlo k poškození střechy, je nezbytně nutné používat pouze nosné systémy (střešní tyče nebo nosiče) schválené pro vaše vozidlo.Střešní tyče lze namontovat pouze na vozidla v provedení van, kombi a minibus ve verzích o výšce H1 nebo H2. Na minibusech zkontrolujte, zda na nich není střešní jednotka klimatizace.Nosné zařízení musí být připevněno ke kotvicím bodům na střeše vozidla: 6, 8 nebo 10 v závislosti na rozvoru vozidla.Dodržujte montážní pokyny a podmínky pro
používání uvedené v návodu, který byl dodán s nosným zařízením.
Maximální zatížení střechy při rovnoměrném rozložení je 150 kg pro všechny verze, a to v rámci limitů nejvyšší povolené hmotnosti vozidla.

98
Praktické informace
Na vozidla ve verzích s výškou H3 nelze na střechu nosný systém namontovat.Dodržujte striktně platné právní předpisy týkající se maximální povolené hlučnosti.
Více informací o technických údajích vozidla a zejména o rozměrech naleznete v příslušné kapitole.
Kapota motoru
Otevírání
Před zahájením provádění jakýchkoli činností pod kapotou motoru deaktivujte systém Stop & Start, abyste předešli jakémukoliv riziku zranění způsobeného automatickým přechodem do režimu START.
Uvnitř kabiny
Tuto operaci je možné provádět, pouze když
vozidlo stojí a jsou otevřené dveře řidiče.

► Zatáhněte za ovladač umístěný na boku palubní desky směrem k sobě.
Venku

► Zatlačte na páčku nad mřížkou chladiče směrem nahoru a zvedněte kapotu.
Při silném větru kapotu neotevírejte.Když je motor zahřátý, buďte při manipulaci s páčkou a vzpěrou opatrní (hrozí nebezpečí popálení).


► Uvolněte vzpěru, otočte ji, vložte ji do prvního otvoru a posuňte do druhého.
Z důvodu přítomnosti elektrických zařízení v motorovém prostoru vozidla je doporučeno tento prostor chránit před vodou (déšť, mytí…).
Zavírání kapoty
► Před zavřením kapoty vraťte vzpěru zpět do jejího uložení.
► Sklopte kapotu a těsně před zavřením ji pusťte. Zkontrolujte, zda se kapota zajistila.
Vznětové motory


1.Nádržka kapaliny ostřikovačů skla a světlometů
2.Nádržka kapaliny posilovače řízení
3.Nádrž na chladicí kapalinu motoru
4.Nádržka brzdové a spojkové kapaliny
5.Filtr motorové nafty
6.Pojistková skříňka
7.Vzduchový filtr
8.Měrka hladiny oleje
9.Uzávěr plnicího otvoru motorového oleje
Připojení akumulátoru:
+ Kovová svorka kladného pólu
