CITROEN JUMPER 2020 Návod na použití (in Czech)

129
Technické charakteristiky
9Motory2,0 BlueHDi 1102,0 BlueHDi 110 S&S2,0 BlueHDi 1302,0 BlueHDi 130 S&S2,0 BlueHDi 1602,0 BlueHDi 160 S&S
Zdvihový objem (cm3)1 9971 9971 997
Max. výkon – norma EC (kW)8196120
PalivoMotorová naftaMotorová naftaMotorová nafta
Vznětové motory Euro 4 / Euro 5
(V závislosti na zemi prodeje)
Motory2,2 HDi 1102,2 HDi 1302,2 e-HDi 1302,2 HDi 1502,2 e-HDi 1503 HDi 180
PřevodovkaManuální, 6 rychlostí (BVM6)
Zdvihový objem (cm3)2 1982 1982 1982 999
Max. výkon – norma EC (kW)819611 0130
PalivoMotorová naftaMotorová naftaMotorová naftaMotorová nafta
Hmotnosti vozidla a taženého přívěsu
V těchto tabulkách jsou uvedeny schválené hodnoty hmotnosti (v kg) podle rozměrů a označení vozidla.
Minibus
RozměryOznačeníCelková hmotnost vozidlaNebrzděný přívěsMaximální povolené zatížení na kouli
L3 H24404 005XX
L4 H24424 250XX

Pro verze Kombi je maximální hmotnost brzděného přívěsu (do limitu celkové hmotnosti jízdní soupravy) v 10% nebo 12% stoupání 2 500 kg.

130
Technické charakteristiky
5–6místné Kombi
RozměryOznačeníCelková hmotnost vozidlaNebrzděný přívěsMaximální povolené zatížení na kouli
L1 H1303 000750150*/100**
333 300750150*/100**
L2 H2333 300750150*/100**
4353 500750150*/120**
7–8–9místné Kombi
RozměryOznačeníCelková hmotnost vozidlaNebrzděný přívěsMaximální povolené zatížení na kouli
L1 H1303 150750150*/100**
L2 H2333 300750150*/100**
* Pouze Euro 6.2.
** Kromě Euro 6.2.

131
Technické charakteristiky
9Dodávka
RozměryOznačeníCelková hmotnost vozidlaNebrzděný přívěsMaximální povolené zatížení na kouli
L1 H1282 800750150*/100**
303 000750150*/100**
333 300750150*/100**
353 500750150*/100**
4353 500750150*/120**
4404 005750150*/120**
L1 H2303 000750150*/100**
333 300750150*/100**
353 500750150*/100**
L2 H1303 000750150*/100**
333 300750150*/100**
353 500750150*/100**
4353 500750150*/120**
L2 H2303 000750150*/100**
333 300750150*/100**
353 500750150*/100**
4353 500750150*/120**
4404 005750150*/120**
* Pouze Euro 6.2.
** Kromě Euro 6.2.

132
Technické charakteristiky
Dodávka
RozměryOznačeníCelková hmotnost vozidlaNebrzděný přívěsMaximální povolené zatížení na kouli
L3 H2333 300750150*/100**
353 500750150*/100**
4353 500750150*/120**
4404 005750150*/120**
L3 H3333 300750150*/100**
353 500750150*/100**
4353 500750150*/120**
4404 005750150*/120**
L4 H24353 500750150*/120**
4404 005750150*/120**
L4 H34353 500750150*/120**
4404 005750150*/120**
Rozměry
Rozměry jsou udány v milimetrech.

133
Technické charakteristiky
9Dodávka


Vozidlo se dodává ve 4 délkách (L1 atd.) a 3 výškách (H1 atd.):
L1L2L3L4
H1H2H1H2H2H3H2H3
LCelková délka4 9635 4135 9986 363
HCelková výška2 2542 5242 2542 5242 5242 7642 5242 764
ARozvor3 0003 4504 035
BPřevis vpředu948
CPřevis vzadu1 0151 380

134
Technické charakteristiky
L1L2L3L4
H1H2H1H2H2H3H2H3
DŠířka (se zrcátky / bez zrcátek)2 508/2 050
ERozchod kol vpředu1 810
FRozchod kol vzadu1 790
GVýška prahu nákladového prostoru535 až 565
IDélka podlahy v interiéru2 6703 1203 7054 070
JMaximální výška nákladu v interiéru1 6621 9321 6621 9321 9322 1721 9322 172
KMaximální šířka interiéru1 870
MŠířka interiéru mezi podběhy kol1 422
Objem (m3)89,51011,513151517
Zadní dveře

L1L2L3L4
H1H2H1H2H2H3H2H3
NVyužitelná výška zadních dveří1 5201 7901 5201 790 1 7902 0301 7902 030
OVyužitelná šířka zadních dveří1 562
Boční dveře

L1L2L3L4
H1H2H1H2H2H3H2H3
PVýška posuvných bočních dveří1 4851 7551 4851 7551 755
QŠířka posuvných bočních dveří1 0751 250
Kombi

135
Technické charakteristiky
9L1L2L3L4
H1H2H1H2H2H3H2H3
NVyužitelná výška zadních dveří1 5201 7901 5201 790 1 7902 0301 7902 030
OVyužitelná šířka zadních dveří1 562
Boční dveře

L1L2L3L4
H1H2H1H2H2H3H2H3
PVýška posuvných bočních dveří1 4851 7551 4851 7551 755
QŠířka posuvných bočních dveří1 0751 250
Kombi

136
Technické charakteristiky
L1H1L2H2
A7518721 2011 322
B1 2011 7431 6512 193
C–860–860

Identifikační prvky

A. Štítek výrobce

Tento štítek se nachází na příčné tyči předního nárazníku pod kapotou.
1 - Celé číslo ES schválení typu vozidla
2 - Identifikační číslo vozidla (VIN)
3 - Nejvyšší povolená hmotnost vozidla
4 - Největší povolená hmotnost jízdní soupravy
5.1 - Maximální povolené zatížení přední nápravy
5.2 - Maximální povolené zatížení zadní nápravy
B. Sériové výrobní číslo na
karoserii
C. Pneumatiky

Tento štítek (může se lišit od znázornění na obrázku), který je připevněn ke sloupku na straně dveří řidiče, udává:– rozměry pneumatik,– tlaky nahuštění pneumatik při zatíženém vozidle.Kontrola tlaku v pneumatikách musí být prováděna při studených pneumatikách, a to nejméně jedenkrát měsíčně.

137
Technické charakteristiky

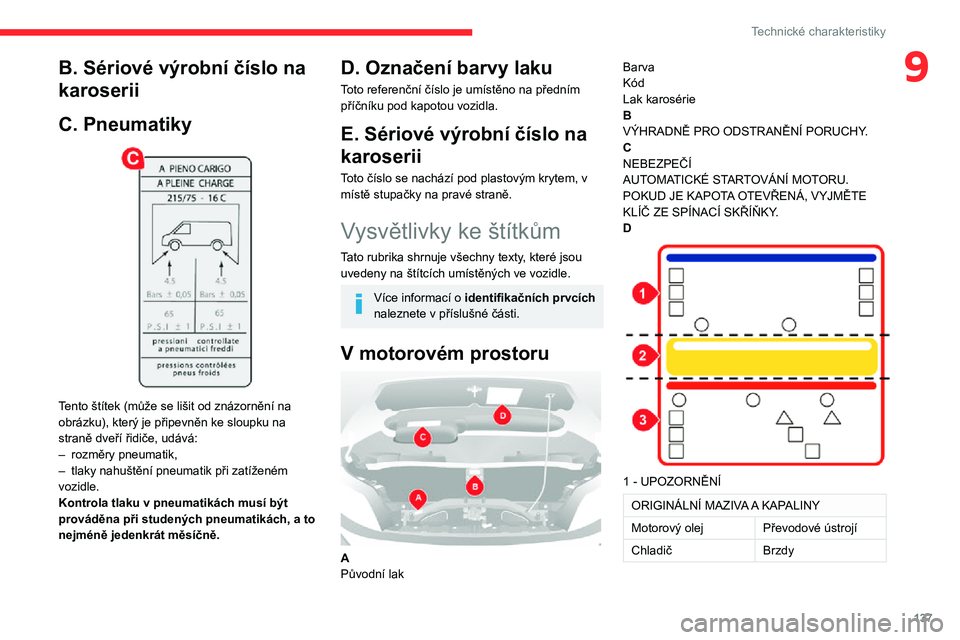

9B. Sériové výrobní číslo na
karoserii
C. Pneumatiky

Tento štítek (může se lišit od znázornění na obrázku), který je připevněn ke sloupku na straně dveří řidiče, udává:– rozměry pneumatik,– tlaky nahuštění pneumatik při zatíženém vozidle.Kontrola tlaku v pneumatikách musí být prováděna při studených pneumatikách, a to nejméně jedenkrát měsíčně.
D. Označení barvy laku
Toto referenční číslo je umístěno na předním příčníku pod kapotou vozidla.
E. Sériové výrobní číslo na
karoserii
Toto číslo se nachází pod plastovým krytem, v místě stupačky na pravé straně.
Vysvětlivky ke štítkům
Tato rubrika shrnuje všechny texty, které jsou uvedeny na štítcích umístěných ve vozidle.
Více informací o identifikačních prvcích naleznete v příslušné části.
V motorovém prostoru

APůvodní lak
BarvaKódLak karosérieBVÝHRADNĚ PRO ODSTRANĚNÍ PORUCHY.CNEBEZPEČÍAUTOMATICKÉ STARTOVÁNÍ MOTORU. POKUD JE KAPOTA OTEVŘENÁ, VYJMĚTE KLÍČ ZE SPÍNACÍ SKŘÍŇKY.D

1 - UPOZORNĚNÍ
ORIGINÁLNÍ MAZIVA A KAPALINY
Motorový olejPřevodové ústrojí
ChladičBrzdy

138
Technické charakteristiky
ORIGINÁLNÍ MAZIVA A KAPALINY
Ostřikovač čelního sklaPosilovač řízení
VIZ SERVISNÍ KNÍŽKU.CHRAŇTE OČI.
2 - BEZPEČNOSTPoužívání originálních dílů, kapalin a maziv, jakož i dodržování plánu servisních prohlídek
jsou zárukou zachování spolehlivosti a bezpečnosti vozidla po dlouhou dobu.3 – NEBEZPEČÍ
NENECHÁVEJTE V DOSAHU DĚTÍ.NEPŘIBLIŽUJTE K OTEVŘENÉMU OHNI.
NEDOTÝKEJTE SE.
NESNÍMEJTE UZÁVĚR, DOKUD JE MOTOR TEPLÝ.
VÝBUCHŽÍRAVINA
MŮŽE SE SPUSTIT AUTOMATICKY I PŘI VYPNUTÉM MOTORU.
NEOTVÍREJTE, PLYN POD VYSOKÝM TLAKEM.
AUTOMATICKÉ STARTOVÁNÍ MOTORU. POKUD JE KAPOTA OTEVŘENÁ, VYJMĚTE KLÍČ ZE SPÍNACÍ SKŘÍŇKY.
VYSOKÉ NAPĚTÍ
V klapce uzávěru palivové
nádrže

NEBEZPEČÍ, DEMONTUJTE POMALU.PALIVOVÉ PÁRY MOHOU ZPŮSOBIT ZRANĚNÍ.
Na zadní lavici

AZatlačte na opěradlo před jeho sklopením.BPŘITÁHNĚTE PRO OTEVŘENÍ.CPŘITÁHNĚTE PÁČKU 1 PRO PŘEKLOPENÍ (ČÁSTEČNÉ PŘEKLOPENÍ OPĚRADLA).PŘITÁHNĚTE PÁČKU 2 PRO SKLOPENÍ (ÚPLNÉ SKLOPENÍ OPĚRADLA).
