CITROEN JUMPER MULTISPACE 2012 Priručnik (in Serbian)

139
Zamena osigurača
BRZA POMOĆ
7

OSIGURAČI ISPOD ODELJKA MOTORA



- Nakon otvaranja haube, pomerite nosač
rezervoara tečnosti za farove da biste
olakšali pristup.

- Odvrnite zavrtnje i pomerite kućište da
biste pristupili osiguračima.

Osigurač


A (amperi)

Namena


1


20
Računar motora, Uređaj za napajanje gorivom i napajanje
vazduhom, Grupa moto- ventilatora


2


15
Sirena


3


10
Pumpa prskalice za stakla napred i pozadi


4


20
Pumpa prskalice za farove


5


15
Uređaj za napajanje gorivom


6


10
Servo-upravljač, Kontaktor sekundarne pedale kočenja


7


10
Sistem kočenja (ABS/ESP)


8


20
Komanda startera


9


10
Kontaktor pedale glavne kočnice


10


30
Uređaji za napajanje gorivom i vazduhom, uređaj za zaštitu
od depolucije


11


40
Ventilacija u prednjem delu


12


30
Prednji brisač


13


40
Kućište BSI-ja


14


30
Slobodan

140

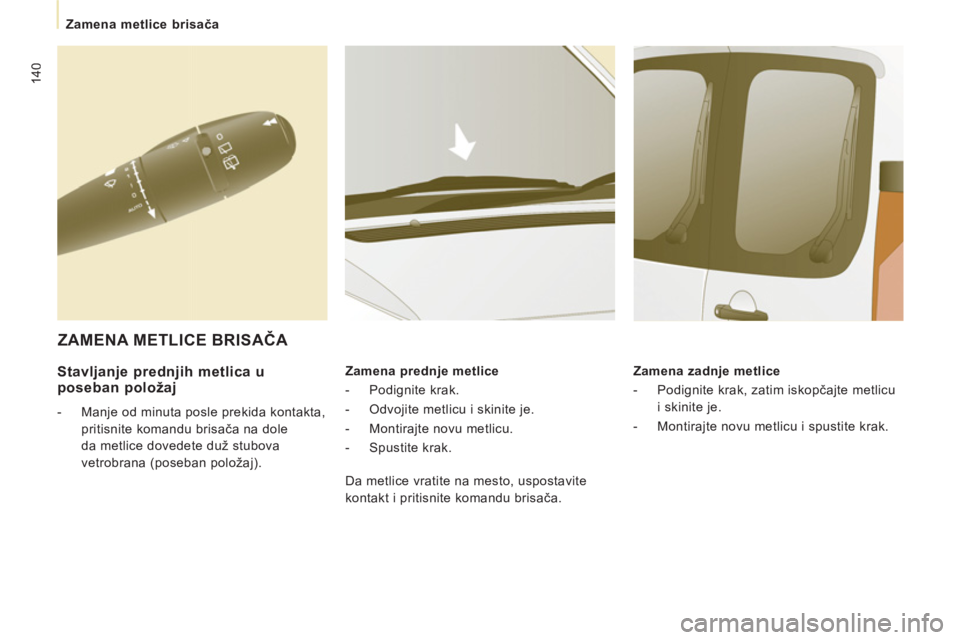

Zamena metlice brisača



Stavljanje prednjih metlica uposeban položaj



- Manje od minuta posle prekida kontakta,
pritisnite komandu brisača na dole
da metlice dovedete duž stubova
vetrobrana (poseban položaj).
Zamena prednje metlice


- Podignite krak.

- Odvojite metlicu i skinite je.

- Montirajte novu metlicu.

- Spustite krak.
Zamena zadnje metlice


- Podignite krak, zatim iskopčajte metlicu
i skinite je.

- Montirajte novu metlicu i spustite krak.


ZAMENA METLICE BRISAČA

Da metlice vratite na mesto, uspostavite
kontakt i pritisnite komandu brisača.

141

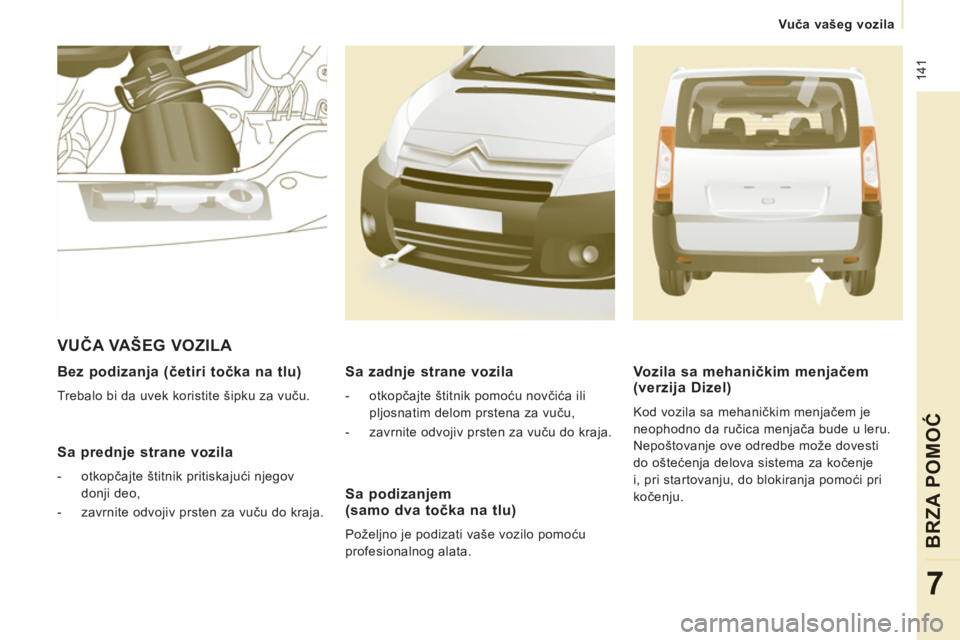

Vuča vašeg vozila
BRZA POMOĆ
7


Bez podizanja (četiri točka na tlu)

Trebalo bi da uvek koristite šipku za vuču.


Sa prednje strane vozila



- otkopčajte štitnik pritiskajući njegov
donji deo,

- zavrnite odvojiv prsten za vuču do kraja.

VUČA VAŠEG VOZILA
Sa podizanjem (samo dva točka na tlu)

Poželjno je podizati vaše vozilo pomoću
profesionalnog alata.
Sa zadnje strane vozila



- otkopčajte štitnik pomoću novčića ili
pljosnatim delom prstena za vuču,

- zavrnite odvojiv prsten za vuču do kraja.


Vozila sa mehaničkim menjačem (verzija Dizel)

Kod vozila sa mehaničkim menjačem je
neophodno da ručica menjača bude u leru.
Nepoštovanje ove odredbe može dovesti
do oštećenja delova sistema za kočenje
i, pri startovanju, do blokiranja pomoći pri
kočenju.

142


Vuča vašeg vozila

Opšta uputstva

Poštujte važeće propise u vašoj zemlji.
Proverite da li je tećina vozila koje vuče
veća od vozila koje je vučeno.
Vozač treba da sedi za volanom vučenog
vozila.
Vuča vozila je zabranjena na autoputu.
Prilikom vuče sa sva četiri točka na zemlji,
koristite uvek odobrenu krutu rudu za vuču ;
zabranjena je upotreba užadi i sajli.
Prilikom vuče sa ugašenim motorom, pomoć
pri kočenju i za održavanje pravca ne
funkcioniše.
U sledećim slučajevima, obavezno se za
vuču obratite stručnim licima :


- vozilo u kvaru na autoputu,

- ukoliko je nemoguće staviti menjač u
neutralni položaj, odblokirati volan, ili
otpustiti parkirnu kočnicu,

- vuča sa dva točka na zemlji,

- niste u mogućnosti da upotrebite
odobrenu krutu rudu za vuču...

14
3
TEHNIČKE KARAKTERISTIK
E
8

144


Dimenzije

14
5
TEHNIČKE KARAKTERISTIK
E
8

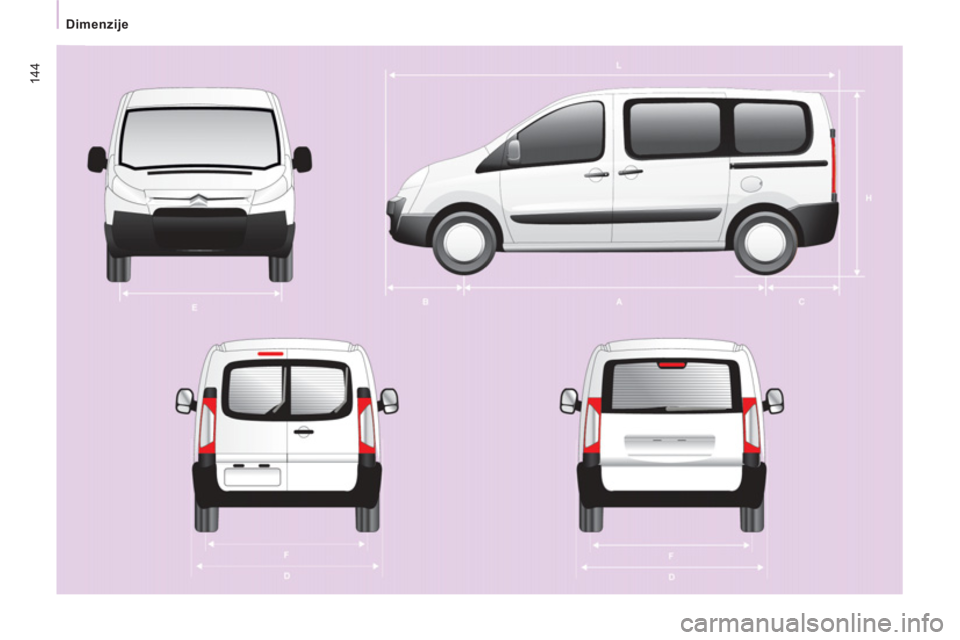

Dimenzije


H1

L Ukupna dužina
4 805
5 135

H Ukupna visina pneumatska/metalna suspenzija
1 895/1 942

A Međuosovinsko rastojanje
3 000
3 122

B Dužina od prednje osovine do karoserije
975

C Dužina od zadnje osovine do karoserije
830
1 038
Širina :
limene kabine

1 870

D sa lajsnama

1 895
sa oborenim retrovizorima
1 986
sa sklopljenim retrovizorima
2 194

E Širina prednjeg traga točkova
1 574

F Širina zadnjeg traga točkova
1 574
Prečnik zaokretanja (m)
12,18
12,59
Maksimalna opterećenja (kg)
Tovarni deo

1 000
Na krovu

170

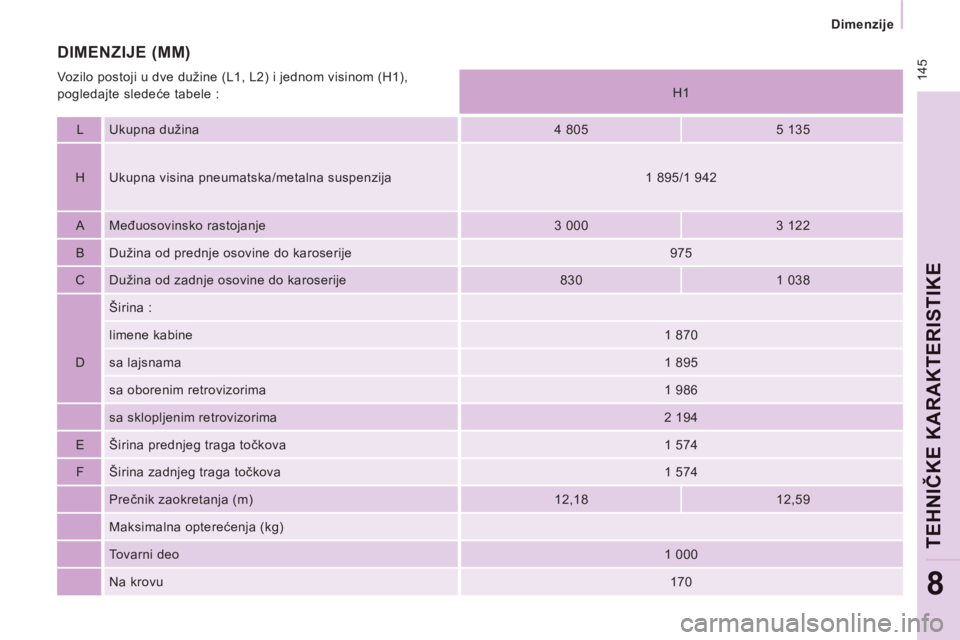

DIMENZIJE (MM)

Vozilo postoji u dve dužine (L1, L2) i jednom visinom (H1),
pogledajte sledeće tabele :

146


Dimenzije

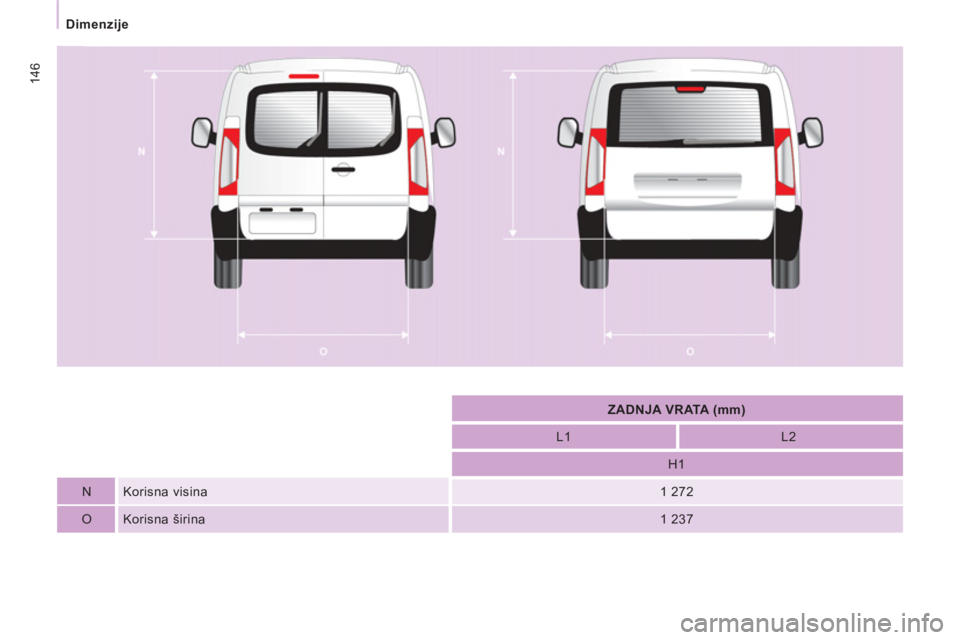

ZADNJA VRATA (mm)


L1
L2

H1

N Korisna visina

1 272

O Korisna širina

1 237

147
TEHNIČKE KARAKTERISTIK
E
8
Dimenzije

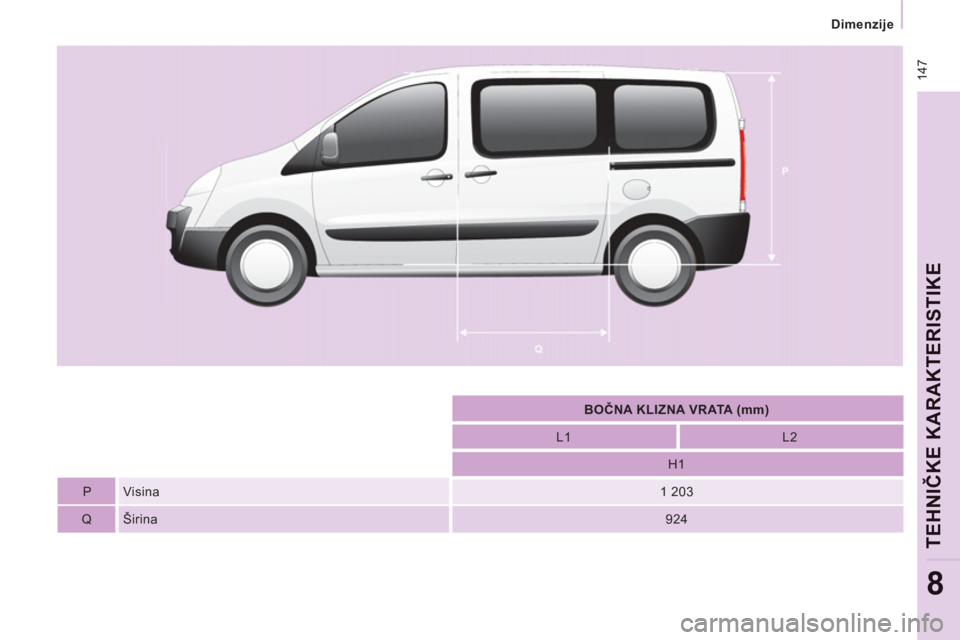

BOČNA KLIZNA VRATA (mm)


L1
L2

H1

P Visina

1 203

Q Širina

924

148

Težine

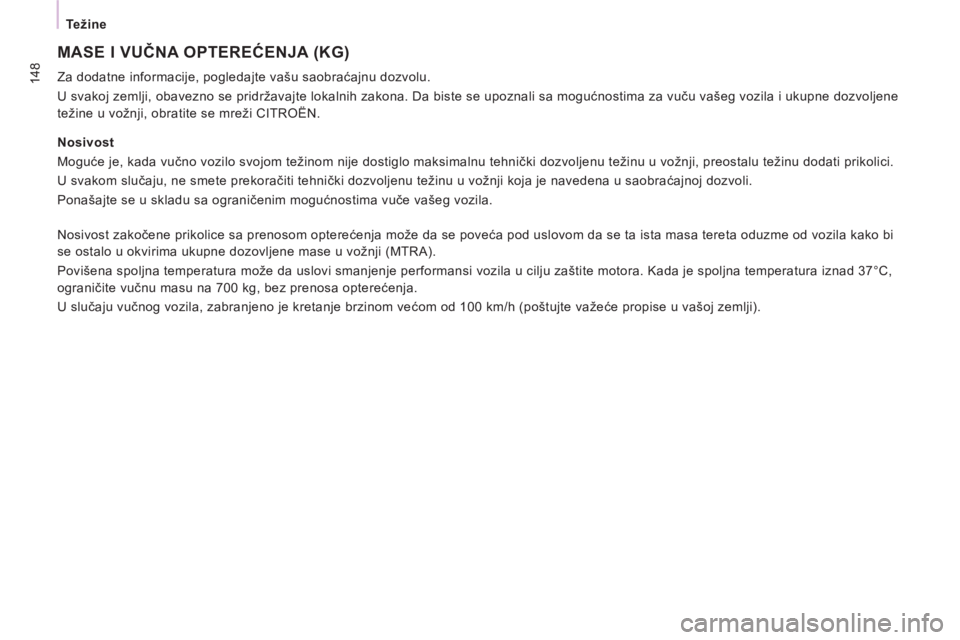

MASE I VUČNA OPTEREĆENJA (KG)

Za dodatne informacije, pogledajte vašu saobraćajnu dozvolu.
U svakoj zemlji, obavezno se pridržavajte lokalnih zakona. Da biste se upoznali sa mogućnostima za vuču vašeg vozila i ukupne dozvoljene
težine u vožnji, obratite se mreži CITROËN.

Nosivost
Moguće je, kada vučno vozilo svojom težinom nije dostiglo maksimalnu tehnički dozvoljenu težinu u vožnji, preostalu težinu dodati prikolici.
U svakom slučaju, ne smete prekoračiti tehnički dozvoljenu težinu u vožnji koja je navedena u saobraćajnoj dozvoli.
Ponašajte se u skladu sa ograničenim mogućnostima vuče vašeg vozila.

Nosivost zakočene prikolice sa prenosom opterećenja može da se poveća pod uslovom da se ta ista masa tereta oduzme od vozila kako bi
se ostalo u okvirima ukupne dozovljene mase u vožnji (MTRA).
Povišena spoljna temperatura može da uslovi smanjenje performansi vozila u cilju zaštite motora. Kada je spoljna temperatura iznad 37°C,
ograničite vučnu masu na 700 kg, bez prenosa opterećenja.
U slučaju vučnog vozila, zabranjeno je kretanje brzinom većom od 100 km/h (poštujte važeće propise u vašoj zemlji).
