Zamena točka
BRZA POMOĆ
7


- Potpuno spustite vozilo sklapanjem
dizalice, a zatim je izvadite.

- Stegnite ponovo vijke ručicom, blokirajte
ih ne stežući preterano.

- Vratite probušenu gumu u korpu.
- Zakačite korpu za kukicu, a zatim vratite
na mesto korpu sa dizalicom i ručicom.
Proverite da li točak i korpa dobro
prijanjaju uz tlo vozila.

- Obratite pažnju na to da pravilno
zatvorite otvor koji se nalazi na
stepeniku.

- Vratite ratkapnu u vozilo.
Nemojte se nikada zavlačiti ispod
vozila koje je poduprto samo dizalicom.
Nemojte nikada koristiti električni šrafciger
mesto ručice za skidanje točka.

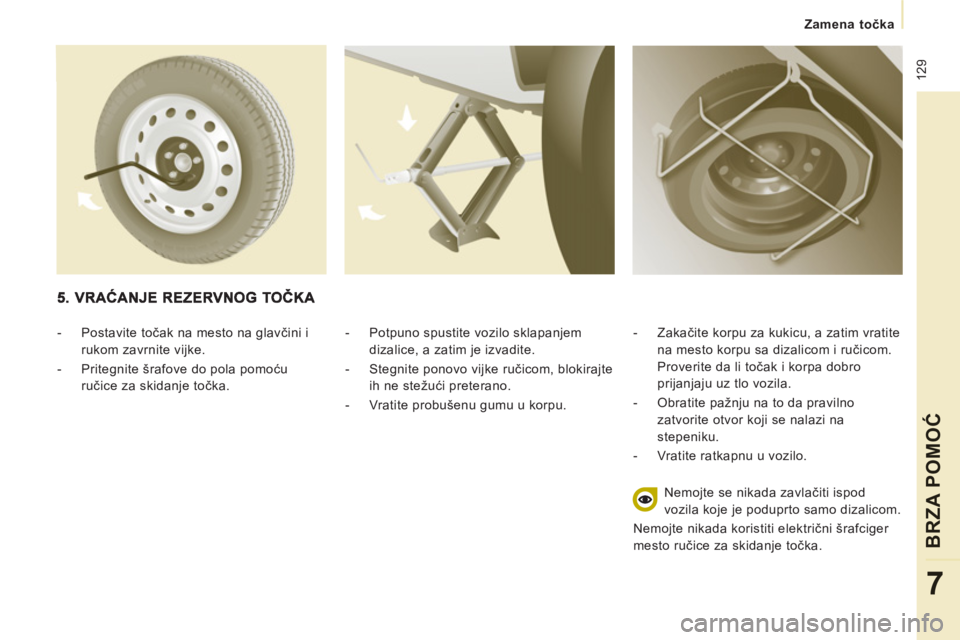

- Postavite točak na mesto na glavčini i
rukom zavrnite vijke.

- Pritegnite šrafove do pola pomoću
ručice za skidanje točka.

130


Maska za sneg

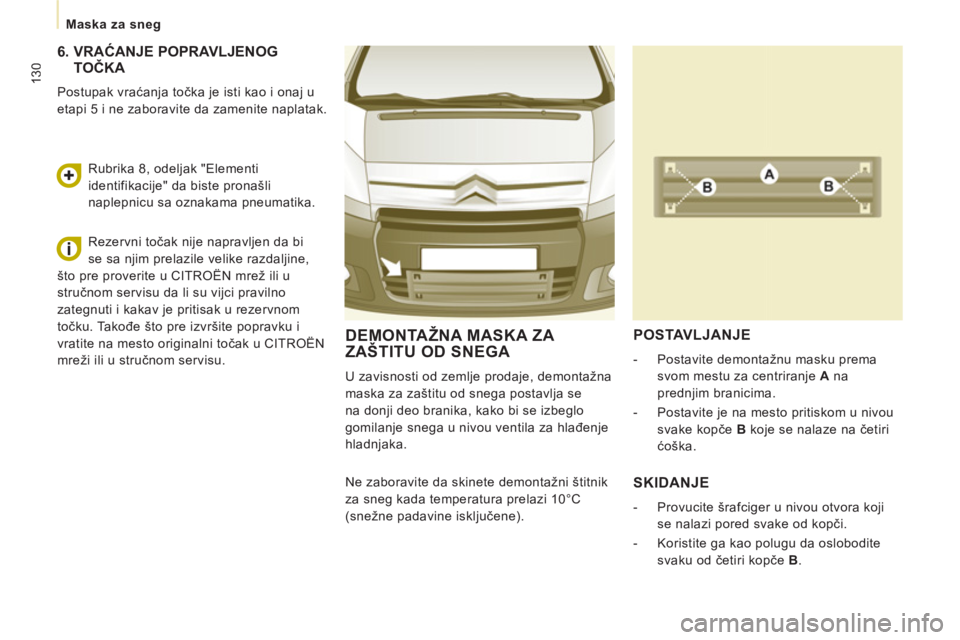

DEMONTAŽNA MASKA ZA
ZAŠTITU OD SNEGA
U zavisnosti od zemlje prodaje, demontažna
maska za zaštitu od snega postavlja se
na donji deo branika, kako bi se izbeglo
gomilanje snega u nivou ventila za hlađenje
hladnjaka.

POSTAVLJANJE



- Postavite demontažnu masku prema
svom mestu za centriranje A
na
prednjim branicima.

- Postavite je na mesto pritiskom u nivou
svake kopče B
koje se nalaze na četiri
ćoška.

Ne zaboravite da skinete demontažni štitnik
za sneg kada temperatura prelazi 10°C
(snežne padavine isključene).


SKIDANJE



- Provucite šrafciger u nivou otvora koji
se nalazi pored svake od kopči.

- Koristite ga kao polugu da oslobodite
svaku od četiri kopče B
.



6. VRAĆANJE POPRAVLJENOG TOČKA

Postupak vraćanja točka je isti kao i onaj u
etapi 5 i ne zaboravite da zamenite naplatak.

Rubrika 8, odeljak "Elementi
identifikacije" da biste pronašli
naplepnicu sa oznakama pneumatika.
Rezervni točak nije napravljen da bi
se sa njim prelazile velike razdaljine,
što pre proverite u CITROËN mrež ili u
stručnom servisu da li su vijci pravilno
zategnuti i kakav je pritisak u rezervnom
točku. Takođe što pre izvršite popravku i
vratite na mesto originalni točak u CITROËN
mreži ili u stručnom servisu.

131
Zamena sijalice
BRZA POMOĆ
7

ZAMENA SIJALICE


Tip C
Halogena lampa :
oslobodite oprugu za
blokiranje iz njenog
ležišta.
Tip A
Kompletno staklene
lampe : povucite polako,
jer je ona postavljena
pritiskom.

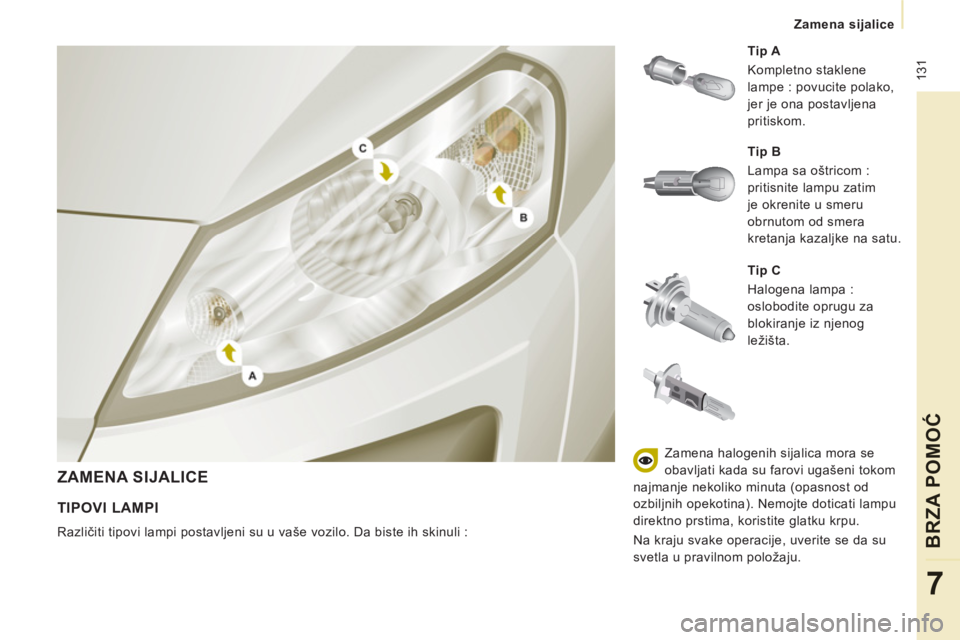

TIPOVI LAMPI

Različiti tipovi lampi postavljeni su u vaše vozilo. Da biste ih skinuli :
Tip B
Lampa sa oštricom :
pritisnite lampu zatim
je okrenite u smeru
obrnutom od smera
kretanja kazaljke na satu.
Zamena halogenih sijalica mora se
obavljati kada su farovi ugašeni tokom
najmanje nekoliko minuta (opasnost od
ozbiljnih opekotina). Nemojte doticati lampu
direktno prstima, koristite glatku krpu.
Na kraju svake operacije, uverite se da su
svetla u pravilnom položaju.

132


Zamena sijalice

3.
Pokazivači pravca
Tip B
, PY21W - 21W (boje ćilibara)


- Okrenite nosač lampe za četvrtinu
kruga, u smeru obrnutom smeru
kretanja kazaljke na satu.

- Skinite lampu blagim pritiskom i
okretanjem u smeru obrnutom smeru
kretanja kazajlke na satu.

- Zamenite sijalicu.
- Proverite da li je poklopac vraćen
na mesto pravilno svom svojom
površinom, kako biste obezbedili
dobro zaptivanje.

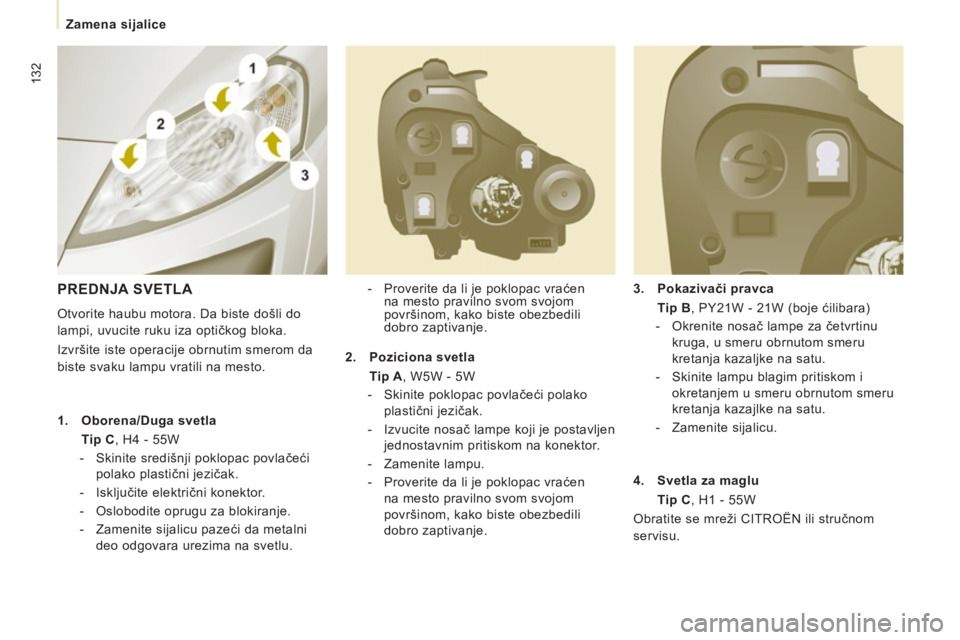

PREDNJA SVETLA

Otvorite haubu motora. Da biste došli do
lampi, uvucite ruku iza optičkog bloka.
Izvršite iste operacije obrnutim smerom da
biste svaku lampu vratili na mesto.


1.
Oborena/Duga svetla
Tip C
, H4 - 55W


- Skinite središnji poklopac povlačeći
polako plastični jezičak.

- Isključite električni konektor.

- Oslobodite oprugu za blokiranje.

- Zamenite sijalicu pazeći da metalni
deo odgovara urezima na svetlu.
2.
Poziciona svetla
Tip A
, W5W - 5W


- Skinite poklopac povlačeći polako
plastični jezičak.

- Izvucite nosač lampe koji je postavljen
jednostavnim pritiskom na konektor.

- Zamenite lampu.

- Proverite da li je poklopac vraćen
na mesto pravilno svom svojom
površinom, kako biste obezbedili
dobro zaptivanje.
4.
Svetla za maglu
Tip C
, H1 - 55W
Obratite se mreži CITROËN ili stručnom
servisu.

133
Zamena sijalice
BRZA POMOĆ
7

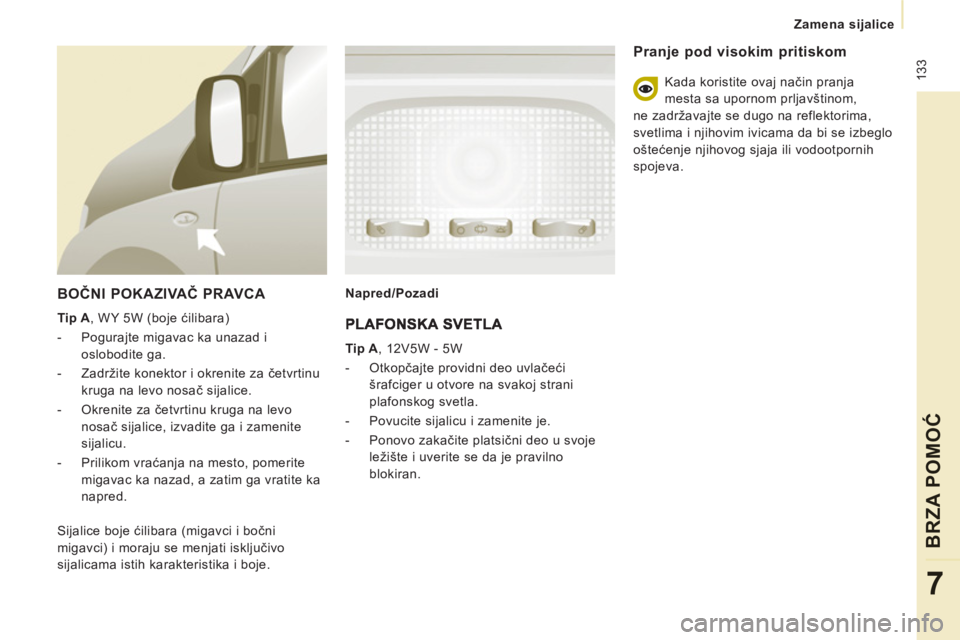

BOČNI POKAZIVAČ PRAVCA


Tip A
, WY 5W (boje ćilibara)


- Pogurajte migavac ka unazad i
oslobodite ga.

- Zadržite konektor i okrenite za četvrtinu
kruga na levo nosač sijalice.

- Okrenite za četvrtinu kruga na levo
nosač sijalice, izvadite ga i zamenite
sijalicu.

- Prilikom vraćanja na mesto, pomerite
migavac ka nazad, a zatim ga vratite ka
napred.
Napred/Pozadi

Sijalice boje ćilibara (migavci i bočni
migavci) i moraju se menjati isključivo
sijalicama istih karakteristika i boje.

Tip A
, 12V5W - 5W


- Otkopčajte providni deo uvlačeći
šrafciger u otvore na svakoj strani
plafonskog svetla.

- Povucite sijalicu i zamenite je.

- Ponovo zakačite platsični deo u svoje
ležište i uverite se da je pravilno
blokiran.


Pranje pod visokim pritiskom

Kada koristite ovaj način pranja
mesta sa upornom prljavštinom,
ne zadržavajte se dugo na reflektorima,
svetlima i njihovim ivicama da bi se izbeglo
oštećenje njihovog sjaja ili vodootpornih
spojeva.

134


Zamena sijalice

ZADNJA SVETLA

Za više informacije o lampama, pogledajte
tabele "Tipovi lampi".

- Utvrdite koja je sijalica neispravna zatim
otvorite zadnja vrata na 180°. Rubrika 2,
odeljak "Otvori".

- Izvucite dva zavrtnja za pričvršćivanje.
Sa spoljašnje strane, povucite providni
blok.

- Dok držite svetlo, isključite električni
konektor.
- Odvojite i udaljite 8 jezičaka zatim
izvadite sijalicu.

- Skinite neispravnu lampu blagim
pritiskom na gornji deo i okretanjem u
smeru obrnutom smeru kazaljki na satu.

- Zamenite lampu.

1.
Stop/poziciona svetla
Tip B
, P21/5W - 21/5W

2.
Pokazivači pravca
Tipovi B
, PY21W - 21W (ćilibar)

3.
Svetla za kretanje unazad
Tipovi B
, P21W - 21W

4.
Svetla za maglu
Tipovi B
, P21W - 21W Prilikom vraća na mesto, pazite da pravilno
postavite :


- 8 jezičaka,

- dva bela zupca u dva otvora od kaučuka
kako biste obezbedili zaptivanje svetla,

- da se kabl za napanje ne prekine.

Zamena sijalice
BRZA POMOĆ
7
TREĆE STOP SVETLO


Tip A
, W5W - 5W
Tip B
, P21W - 21W

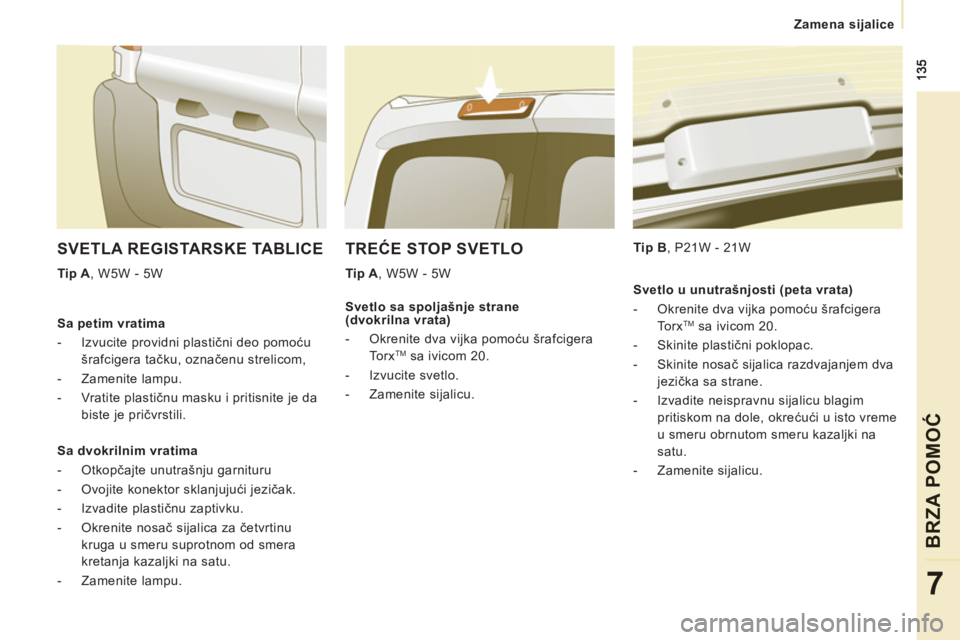

SVETLA REGISTARSKE TABLICE


Tip A
, W5W - 5W

Sa petim vratima


- Izvucite providni plastični deo pomoću
šrafcigera tačku, označenu strelicom,

- Zamenite lampu.

- Vratite plastičnu masku i pritisnite je da
biste je pričvrstili.


Sa dvokrilnim vratima


- Otkopčajte unutrašnju garnituru

- Ovojite konektor sklanjujući jezičak.

- Izvadite plastičnu zaptivku.

- Okrenite nosač sijalica za četvrtinu
kruga u smeru suprotnom od smera
kretanja kazaljki na satu.

- Zamenite lampu.


Svetlo sa spoljašnje strane
(dvokrilna vrata)


- Okrenite dva vijka pomoću šrafcigera
Torx
TM sa ivicom 20.

- Izvucite svetlo.

- Zamenite sijalicu.
Svetlo u unutrašnjosti (peta vrata)


- Okrenite dva vijka pomoću šrafcigera
To r x
TM sa ivicom 20.

- Skinite plastični poklopac.

- Skinite nosač sijalica razdvajanjem dva
jezička sa strane.

- Izvadite neispravnu sijalicu blagim
pritiskom na dole, okrećući u isto vreme
u smeru obrnutom smeru kazaljki na
satu.

- Zamenite sijalicu.

136


Zamena osigurača

ZAMENA OSIGURAČA

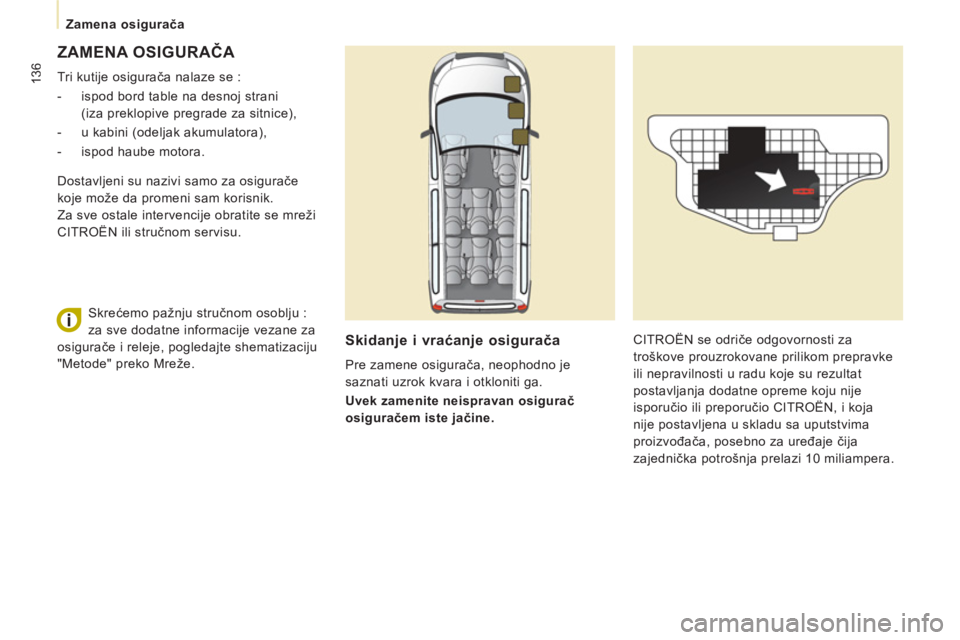

Tri kutije osigurača nalaze se :


- ispod bord table na desnoj strani
(iza preklopive pregrade za sitnice),

- u kabini (odeljak akumulatora),

- ispod haube motora.
Skidanje i vraćanje osigurača

Pre zamene osigurača, neophodno je
saznati uzrok kvara i otkloniti ga.

Uvek zamenite neispravan osigurač
osiguračem iste jačine. CITROËN se odriče odgovornosti za
troškove prouzrokovane prilikom prepravke
ili nepravilnosti u radu koje su rezultat
postavljanja dodatne opreme koju nije
isporučio ili preporučio CITROËN, i koja
nije postavljena u skladu sa uputstvima
proizvođača, posebno za uređaje čija
zajednička potrošnja prelazi 10 miliampera. Dostavljeni su nazivi samo za osigurače
koje može da promeni sam korisnik.
Za sve ostale intervencije obratite se mreži
CITROËN ili stručnom servisu.
Skrećemo pažnju stručnom osoblju :
za sve dodatne informacije vezane za
osigurače i releje, pogledajte shematizaciju
"Metode" preko Mreže.

137
Zamena osigurača
BRZA POMOĆ
7

OSIGURAČI ISPOD BORD TABLE
NA DESNOJ STRANI


- Pomerite pregradu za sitnice, a zatim
je snažno izvucite da biste došli do
osigurača.

Osigurač


A (amperi)

Namena


1


15
Zadnji brisač


2


-
Slobodan


3


5
Računar vazdušnih jastuka


4


10
Senzor ugla volana, Dijagnostička utičnica, Senzor ESP,
Manuelna ventilacija, Kontaktor kvačila, Visina snopa farova,
Pumpa filtera za čestice


5


30
Retrovizori sa električnom komandom, Motor podizača
prozora suvozača


6


30
Napajanje prednjih podizača prozora


7


5
Plafonska svetla i osvetljenje pregrade za rukavice


8


20
Višenamenski ekran, Sirena alarma, Autoradio,
CD charger, Radiotelefon, Kućište opsluživanja vuče
(post-oprema)


9


10
Utičnica u 2. redu


10


30
Korektor ležišta zadnjih farova, Komutacija ispod volana,
Instrument tabla


11


15
Dijagnostička utičnica, Kontaktor kontakt brave


12


15
Set za slobodne ruke, Računar vazdušnih jastuka, Računar
pomoći parkiranju


13


5
Kućište opsluživanja motora, Kućište opsluživanja vuče


14


15
Senzor za kišu, Ventilacija u zadnjem delu, Automatski
klima- uređaj, Instrument tabla


15


30
Zaključavanje/otključavanje/super - zaključavanje otvora


16


-
Slobodan


17


40
Odmrzavanje zadnjeg stakla, Odmrzavanje retrovizora

138


Zamena osigurača

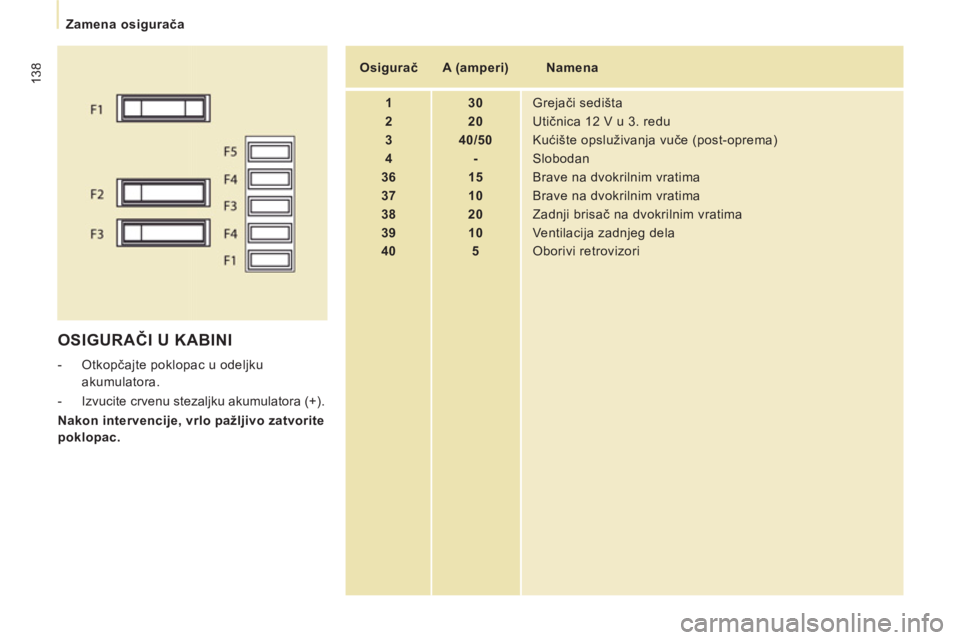

OSIGURAČI U KABINI



- Otkopčajte poklopac u odeljku
akumulatora.

- Izvucite crvenu stezaljku akumulatora (+).

Nakon intervencije, vrlo pažljivo zatvorite
poklopac.

Osigurač


A (amperi)

Namena


1


30
Grejači sedišta


2


20
Utičnica 12 V u 3. redu


3


40/50
Kućište opsluživanja vuče (post-oprema)


4


-
Slobodan


36


15
Brave na dvokrilnim vratima


37


10
Brave na dvokrilnim vratima


38


20
Zadnji brisač na dvokrilnim vratima


39


10
Ventilacija zadnjeg dela


40


5
Oborivi retrovizori
